Producttype	LCD-monitor
Merk	ASUS
Model	VH196D
Native resolutie	1440 x 900 pixels
Maximale verversingssnelheid	75 Hz
Video-ingangsaansluitingen	VGA, DVI-D (afhankelijk van model)
Audio-ingang	3,5 mm jack (voor modellen met luidsprekers)
Backlight-technologie	LED
SPLENDID-functie	5 vooraf ingestelde videomodi
Automatische aanpassing	Ja, door lang indrukken van de knop
OSD-instellingen	Contrast, helderheid, positie, fase, frequentie, kleurtemperatuur, volume
Voeding	110-240 V AC, 50/60 Hz
Ingebouwde luidsprekers	Optioneel (op sommige modellen)
Veiligheid	Niet blootstellen aan vocht of regen
Onderhoud	Zachte, droge doek

Veelgestelde vragen - VH196D ASUS

Het stroomlampje gaat niet branden, wat moet ik doen?

Controleer of de monitor is ingeschakeld door op de aan/uit-knop te drukken. Zorg ervoor dat het netsnoer correct is aangesloten op de monitor en een werkend stopcontact. Neem contact op met een gekwalificeerde technicus als het probleem aanhoudt.

Het stroomlampje is oranje en er verschijnt geen beeld, waarom?

Zorg ervoor dat de computer en de monitor zijn ingeschakeld. Controleer of de signaalkabel (VGA of DVI) correct is aangesloten op beide apparaten. Inspecteer de kabel om te controleren of er geen pinnen verbogen zijn. Test indien mogelijk met een andere monitor om het probleem te isoleren.

Het beeld is te helder of te donker, hoe aanpassen?

Gebruik het OSD-menu om de instellingen voor contrast en helderheid aan te passen. Ga naar het menu door op de MENU-knop te drukken en navigeer naar de juiste opties.

Het beeld is niet goed gecentreerd of heeft een verkeerde grootte, wat moet ik doen?

Druk 2-3 seconden op de knop SPLENDID/automatische aanpassing voor een automatische aanpassing (alleen bij VGA-ingang). U kunt de horizontale en verticale positie ook handmatig aanpassen via het OSD-menu.

Het beeld springt en er verschijnen rimpelingen, wat is de oorzaak?

Controleer of de signaalkabel correct is aangesloten. Houd alle elektrische apparaten die elektromagnetische interferentie kunnen veroorzaken, zoals luidsprekers of opladers, op afstand.

De kleuren zijn abnormaal, wit is niet wit, hoe corrigeren?

Inspecteer de signaalkabel op verbogen pinnen. Voer een reset uit via het OSD-menu. Pas de kleurinstellingen aan of selecteer een vooraf ingestelde kleurtemperatuur in het OSD.

Het beeld is wazig of onduidelijk, wat moet ik doen?

Druk 2-3 seconden op de knop voor automatische aanpassing (alleen VGA-ingang). Als dit het probleem niet oplost, pas dan de parameters Fase en Frequentie aan in het OSD-menu.

Geen geluid of te zacht geluid (op modellen met luidsprekers), wat controleren?

Zorg ervoor dat de audiokabel is aangesloten op de monitor en de computer. Pas het volume van zowel de pc als de monitor aan. Controleer of de stuurprogramma's van de geluidskaart zijn geïnstalleerd en ingeschakeld.

Hoe sluit ik de kabels aan op de VH196D-monitor?

Sluit het netsnoer aan op de AC-in-poort van de monitor en op een stopcontact. Sluit de VGA- of DVI-kabel aan op de monitor en de computer en draai de schroeven vast. Sluit voor geluid de audiokabel van de computer aan op de audio-ingang van de monitor (op de uitgeruste modellen).

Wat is de aanbevolen resolutie voor deze monitor?

De aanbevolen native resolutie is 1440 x 900 bij 60 Hz. Selecteer deze resolutie in de weergave-instellingen van uw computer voor een optimale beeldkwaliteit.

GEBRUIKSAANWIJZING VH196D ASUS

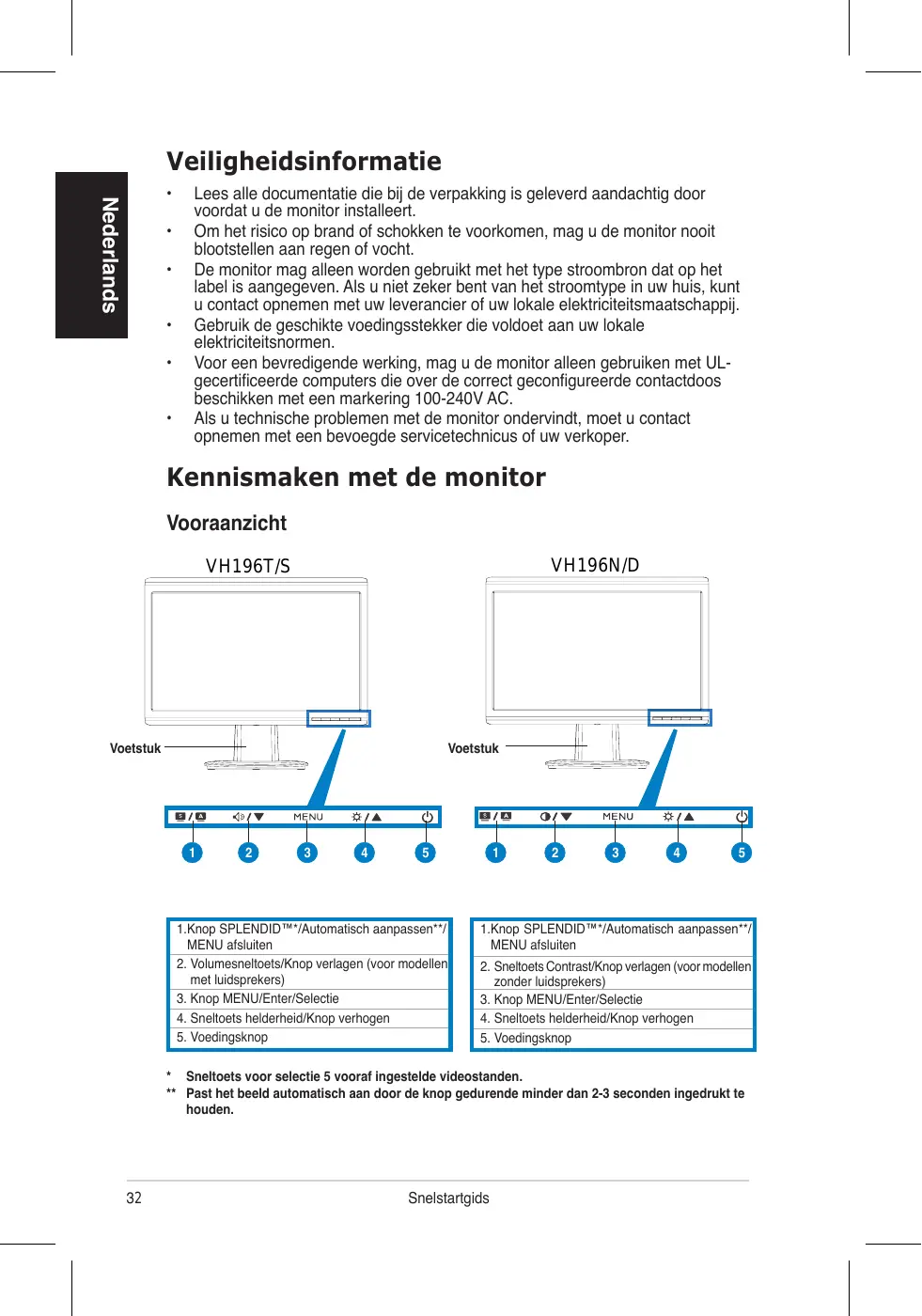

Veiligheidsinformatie

• Lees alle documentationie die bij de verpakking is geleverd aandachtig door voordat u de monitor installeert.
• Om het risico op brand of schokken te voorkomen, mag u de monitor nooit blootstellen aan regen of vocht.
• De monitor mag alleen worden gebruikt met het type stroombron dat op het label is aangegeven. Als u Niet zeker bent van het stroomtype in uw huis,(Intu contact opnemen met uw leverancier of uw lokale elektriciteitsmaatschappij.
• Gebruik de geschichte voedingsstekker die voldoet aan uw lokale elektriciteitsnormen.
• Voor een bevredigende werkung, mag u de monitor alleen gebruiken met UL-gecertificierde computers die over de correct geconfigureerde contactdoos beschikken met een markings 100-240V AC.
• Als u technische problemen met de monitor ondervindt, moet u contact opnemen met een bevoegde servicetechnicus of uw verkoper.

Kennismaken met de monitor

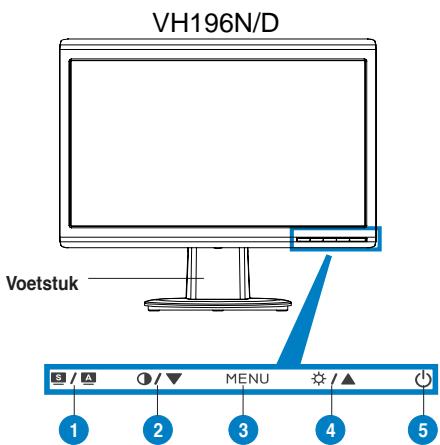

Vooranzicht

1.Knop SPLENDIDTM*/Automatisch aanpassen*/ MENU afsluiten
2. Volumesneltoets/Knop verlagen (voor modellen met luidsprekers)
3. Knop MENU/Enter/Selectie
4. Sneltoets helderheid/Knop verhogen
5. Voedingsknop

1.Knop SPLENDIDTM*/Automatisch aanpassen*/ MENU afluiten
2. Sneltoets Contrast/Knop verlagen (voor modellen zonder luidsprekers)
3. Knop MENU/Enter/Selectie
4. Sneltoets helderheid/Knop verhogen
5. Voedingsknop

• Sneltoets voor selectie 5 vooraf ingestelde videostanden.
  ** Past het beeld automatisch aan door de knop gedurende minder dan 2-3 seconden ingedrukt te houden.

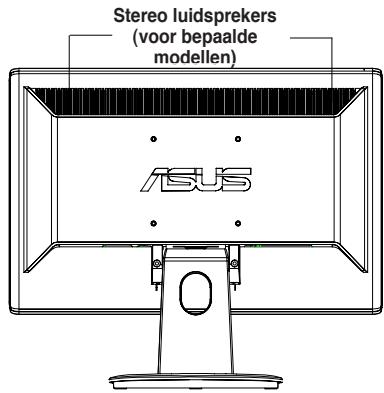

Achteraanzicht

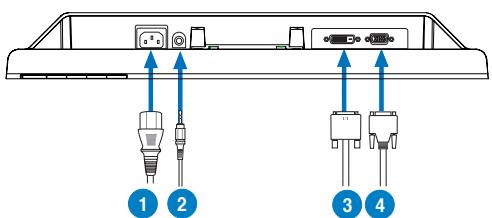

De kabels aansluten

Sluit de kabels aan zoals weergegeven:

1. Voedingskabel

2. Audio-ingangsckabel (voor modellen met luidsprekers)

3. DVI-signaalkabel (voor bepaalde modellen)

4. VGA-signaalkabel

• De voedingskabel aansluiten: sluit het ene uiteinde van de voedingskabel stevig aan op de wisselstroomingang van de monitor en stop het andere uiteinde in het stopcontact.
• De VGA/DVI-kabel aansluten:

a. Stop de VGA/DVI-aansluiting in de VGA/DVI-poort van de LCD-monitor.
b. Sluit het andere uiteinde van de VGA/DVI-kabel op de VGA/DVI-poort van uw computer.
c. Maak de twee schroeven vast om de VGA/DVI-aansluiting te bevestigen.

• De audiokabel aansluiten (voor de modellen met luidsprekers): sluit het ene uiteinde van de audiokabel aan op de audio-ingang van de monitor en het andere uiteinde op de audio-uitgang van de computer.

Wanner zowel de VGA- als de DVI-kabel zijn aangesloten,kest u de VGA-modus of de DVI-modus kiezen onder het item Input Select (Invoerselectie) van de OSD-. functies (voort bepaalde modellen).

Problemen oplossen (veelgestelde vragen)

Probleem	Mogelijk oplossing
De voedings-LED is nicht AAN	Druk op de knop om te controlleren of de monitor is INGESCHAKELD. Controller of de voedingskabel correct is aangesloten op de monitor en het stopcontact.
De voedings-LEDlicht oranje op en er is geen beeld op het scherm	Controller of de monitor en de computer zijn INGESCHAKELD. Controller of de signaalkabel correct is aangesloten op de monitor en de computer. Inspecteer de signaalkabel en controller of er geen pinsijken verbogen. Sluit de computer aan op een andere beschikbare monitor om te controlleren of de computer correct werkt.
Het beeld op het scherm is te holder of te donker	Pas de instillingen voor het Contrast en de Helderheid aan via het OSD.
Het beeld op het scherm is Niet correct gecentreerd of hebftiet het correcte formaat	Houd de knop 3/4 gedurende 2-3 seconden ingedrukt om het beeld automatisch aan te passen (alleen VGA-invoer). Pas de instillingen voor de horizontale en verticale positie aan via het OSD (alleen VGA-invoer).
Het beeld op het scherm stuijtert of er is een golvend patroon zichtaar in het beeld	Controller of de signaalkabel correct is aangesloten op de monitor en de computer. Verplaats elektrische apparaten die möglichkelektrische storingen können veroorzaken.
Het beeld op het scherm vertoont afwijkende kleuren (het wit ziet er Niet wit uit)	Inspecteer de signaalkabel en controller of er geen pinsijken verbogen. Voer Alles opnieuw instellen uit via het OSD. Pas de R/G/B-kleurinstillingen aan of selecteer dekleurtemperatuur via het OSD.
Het beeld op het scherm is wazig	Houd de knop 3/4 gedurende 2-3 seconden ingedrukt om het beeld automatisch aan te passen (alleen VGA-invoer). Pas de instillingen voor de Fase en de Klok aan via het OSD (alleen VGA-invoer).
Er is geen geluid of het geluid is zwak (voor modellen met luidsprekers)	Controller of de audiokabel correct is aangesloten op de monitor en de computer. Pas de volume-instelingen van uw monitor en uw computer aan. Controller of het stuurprogramma van de geluidskaart van uw computer correct is geinstalleerd en

Ondersteunde gebruiksmodi

Resolutie	Vernieuwingsfrequentie	Horizontale Frequentie
640 x 480	60 Hz	31.5 kHz
640 x 480	72 Hz	37.9 kHz
640 x 480	75 Hz	37.5 kHz
720 x 400	70 Hz	31.5 kHz
800 x 600	56 Hz	35.1 kHz
800 x 600	60 Hz	37.9 kHz
800 x 600	75 Hz	46.9 kHz
1024 x 768	60 Hz	48.4 kHz
1024 x 768	70 Hz	56.5 kHz
1152 x 864	75 Hz	67.5 kHz
1280 x 720	60 Hz	44.7 kHz
1280 x 768	60 Hz	47.4 / 47.8 kHz
1280 x 768	75 Hz	60.3 kHz
1280 x 800	60 Hz	49.6 kHz
1280 x 960	60 Hz	60.0 kHz
1280 x 1024	60 Hz	64.0 kHz
1360 x 768	60 Hz	47.7 kHz
1440 x 900 (Primary)	60 Hz	55.5 kHz / 55.9 kHz

• Modi die nicht in de tabel worden weergegeven, worden möglichn nicht ondersteund. Voor een optimale resolutie raden wij u aan een modus te selecteren die in de bovenstaande tabel is weergegeven.
