使用説明書 P2P5945G ASUS

ASUS PC (デスクトップペアボーン)

インストールマニュアル

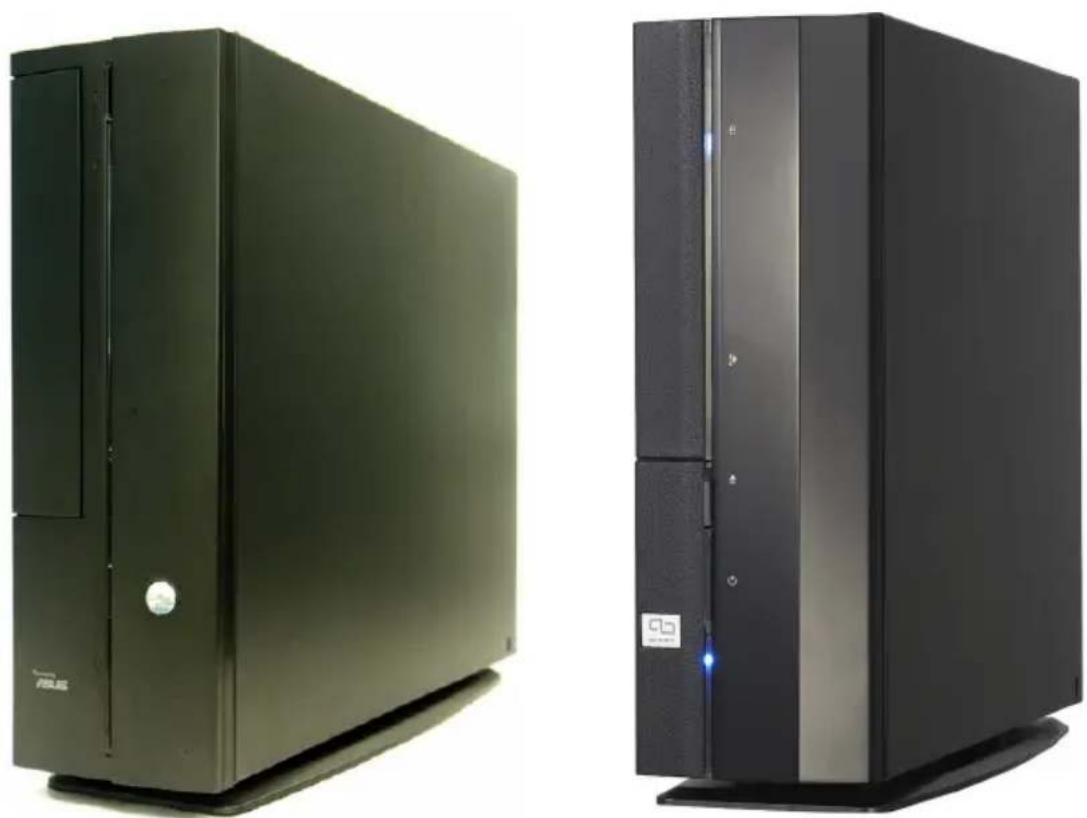

ASUS P2P5945G - ASUS PC (デスクトップペアボーン) - 1

text_image 光学ドライブ イジェクトボタン HDD LED 光学ドライブベイ カバー 押すとフロントパネル カバーが開く 電源ボタン 電源 LED

フロントパネル

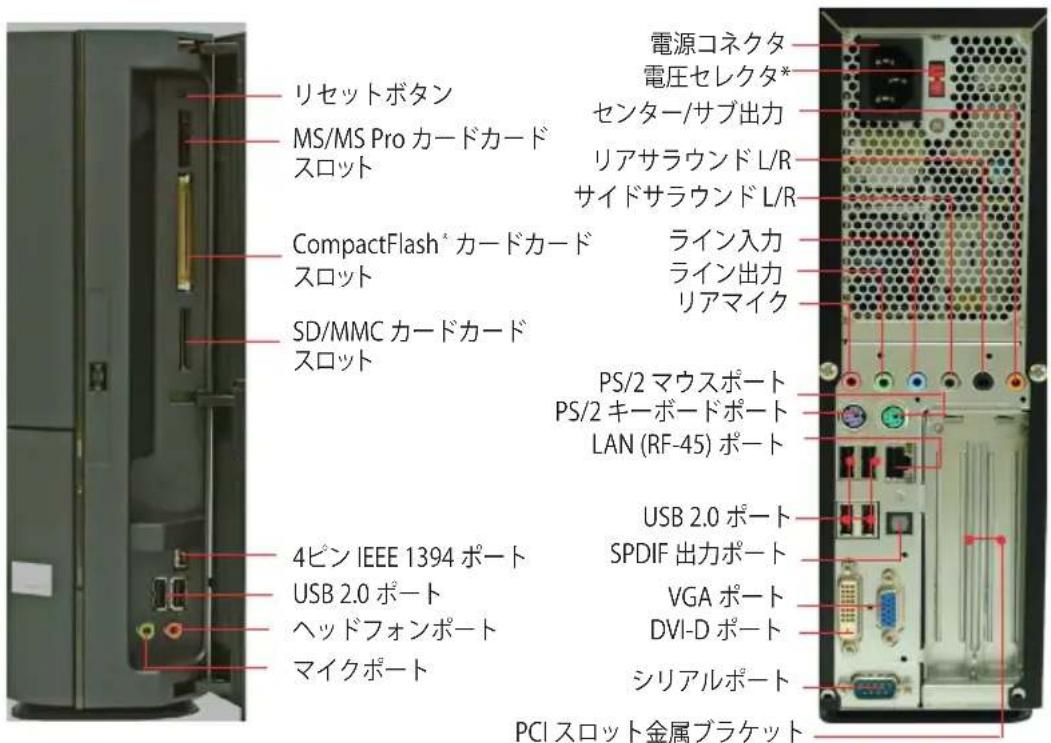

リアパネル

開けた状態
ASUS P2P5945G - リアパネル - 1

text_image リセットボタン MS/MS Pro カードカード スロット 電源コネクタ 電圧セレクタ* センター/サブ出力 リアサラウンド L/R サイドサラウンド L/R CompactFlash* カードカード スロット ライン入力 ライン出力 リアマイク SD/MMC カードカード スロット PS/2 マウスポート PS/2 キーボードポート LAN (RF-45) ポート USB 2.0 ポート 4ピン IEEE 1394 ポート USB 2.0 ポート ヘッドフォンポート VGA ポート DVI-D ポート マイクポート シリアルポート PCI スロット金属ブラケット

*システムの電源には、電源コネクタの側に115 V/230 V電圧セレクタスイッチがあります。このスイッチを使って、ご利用地域の電圧に合わせて適切なシステム入力電圧を選択します。

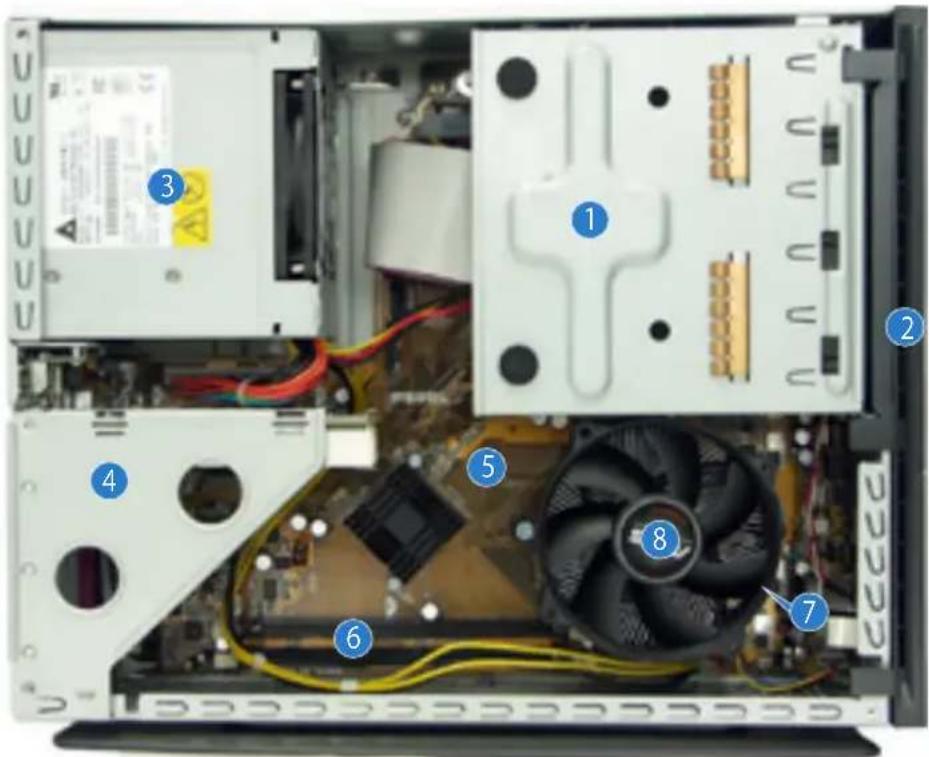

内部コンポーネント

ASUS P2P5945G - 内部コンポーネント - 1

  1. 5.25インチ 光学ドライブと 3.5インチHDDケージ
  2. フロントパネルカバー
  3. 光学ドライブロック
  4. PCI カードライザーブラケット (マザーボードのPCIスロットに接続)

  5. ASUS マザーボード

  6. DIMM ソケット
  7. LGA775ソケット (CPU ファンおよび放熱板の下)
  8. CPU 用ファンおよび放熱板

カバーの取外し

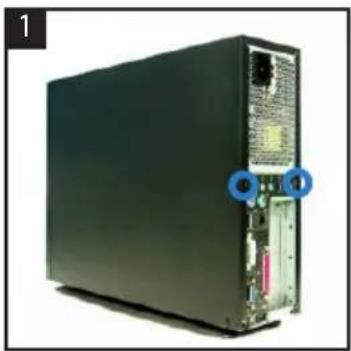

  1. カバー用ネジを取り外します。ネジは後で使用しますので、紛失しないで下さい。
  2. カバーをリアパネルの方向に引きます。
  3. カバーを持ち上げて脇に置いておきます。

ASUS P2P5945G - カバーの取外し - 1

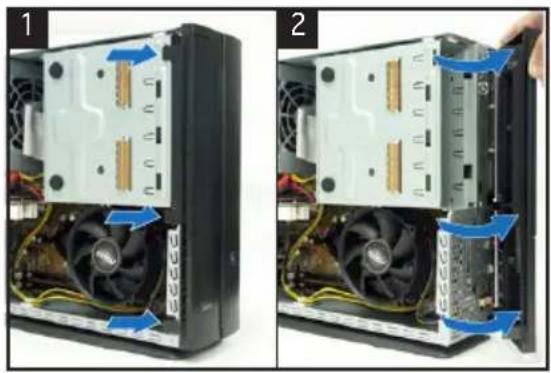

  1. フロントパネルカバーのフックを外します。
  2. フロントパネルカバーを外します。

ASUS P2P5945G - カバーの取外し - 2

  1. システムを図のように置き、記憶ドライブを固定している3つのネジを外します。

  2. 記憶ドライブを取り外します。

ASUS P2P5945G - カバーの取外し - 3

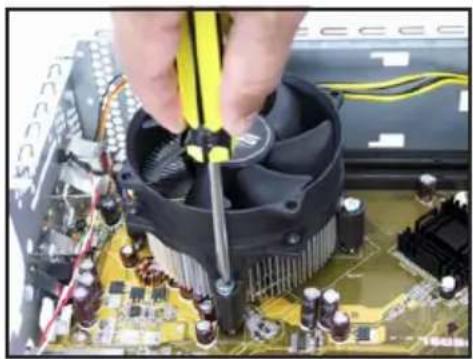

  1. CPU 用ファンケーブルを外します。
  2. CPUファンとヒートシンクを固定しているネジをゆるめます。

  3. CPUファンとヒートシンクを持ち上げ、外します。

ASUS P2P5945G - カバーの取外し - 4

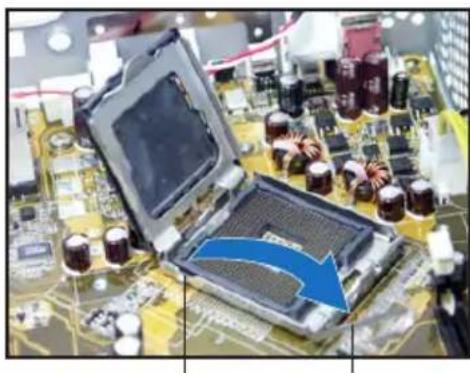

  1. ロードレバーのロックを外し、 90°~100°上げます。

ASUS P2P5945G - カバーの取外し - 5

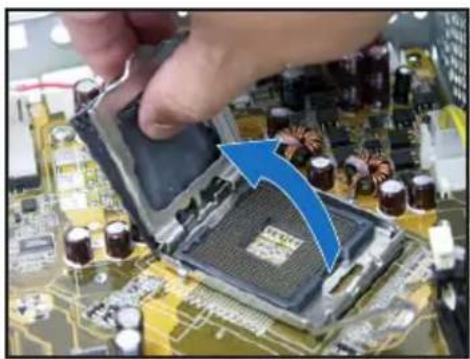

  1. ロードプレートを上げ、ソケットキャップを外します。

ASUS P2P5945G - カバーの取外し - 6

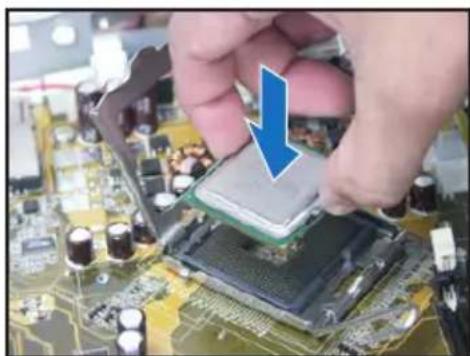

  1. 装着プレートを閉じて、装着レバーをロックします。

  2. CPU をはめます。CPU は一方向のみフィットします。

ASUS P2P5945G - カバーの取外し - 7

  1. CPUファンとヒートシンクを取り付け、CPUファンケーブルをCPUファンコネクタに接続します。詳細は前のセクションをご覧ください。

DIMM の取付け

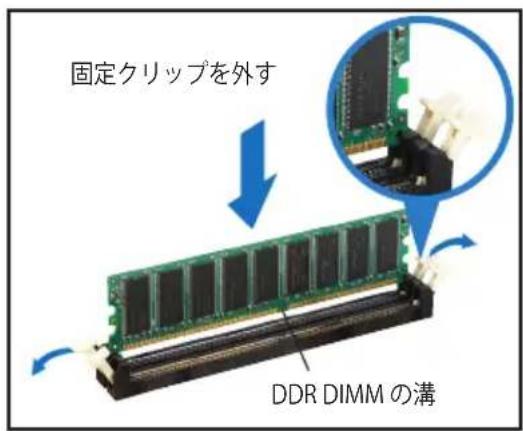

  1. マザーボードの DIMM ソケットの位置を確認します。
  2. 固定クリップを外側に押して、DIMM ソケットを外します。
  3. DIMM とソケットの溝を合わせて DIMM をソケットにはめます。

ASUS P2P5945G - DIMM の取付け - 1

text_image 固定クリップを外す DDR DIMM の溝

拡張カードの取付け

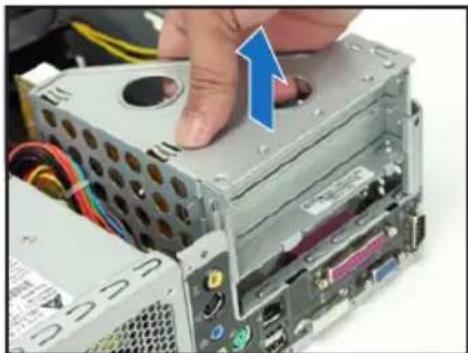

  1. PCI ライザーカードを上に引き、取り外します。

  2. 使用するスロットに対応する金属製カバーを外します。

ASUS P2P5945G - 拡張カードの取付け - 1

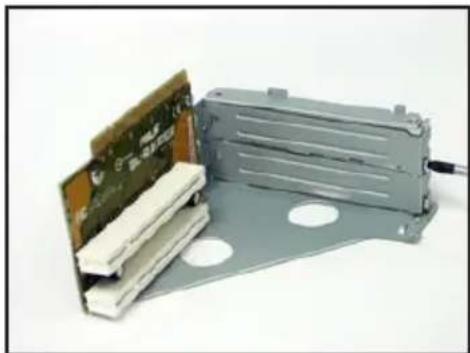

  1. カードコネクタをスロットにはめて、カードが止まるまでしっかり押しこみます。カードをネジで固定します。

ASUS P2P5945G - 拡張カードの取付け - 2

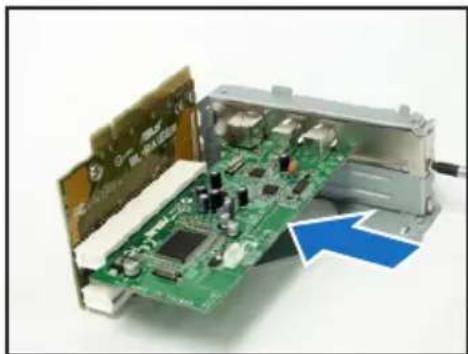

  1. PCI ライザーカードを再び取り付け、ライザーカードコネクタがPCI スロットにしっかりはまっていることを確認します。

ASUS P2P5945G - 拡張カードの取付け - 3

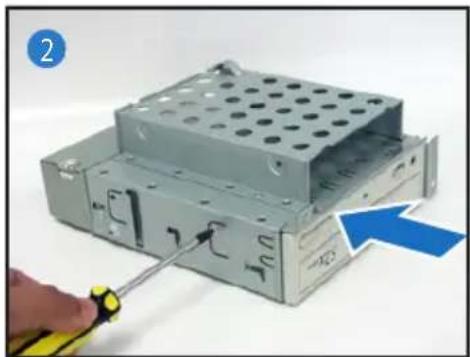

  1. 図のように記憶ドライブを、3.5インチベイが5.25インチベイの上になるように置きます。
  2. 光学ドライブを上下逆さまの状態で5.25インチベイに入れ、2つのネジで固定します。
  3. HDDを上下逆さまの状態で3.5インチベイに入れ、2つのネジで固定します。

ASUS P2P5945G - 拡張カードの取付け - 4

作業の前に、IDE/SATAと電源プラグを各コネクタに接続します。

  1. IDE ケーブルの黒いプラグを光学ドライブに、グレーのプラグをHDDに接続します。SATA HDDがある場合は、SATA ケーブルをSATA HDに接続します。
    2.4ピン電源プラグを電源コネクタに接続します。

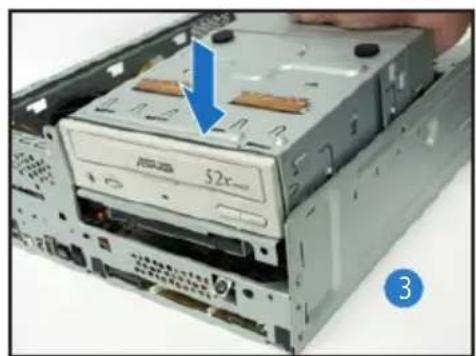

  2. 記憶ドライブをケースに取り付けます。
  3. 記憶ドライブをネジで3ケ所固定します。

ASUS P2P5945G - 拡張カードの取付け - 5

  1. フットスタンドのフックをケースの穴に合わせます。

  2. フットスタンドをロックされるまで 矢印の方向に動かします。

ASUS P2P5945G - 拡張カードの取付け - 6

フットスタンドを外す場合は、ロックを上げ、ケースから外れるまでフットスタンドを アパネルの方向に動かします。

フロントパネルカバーを再びインストールする

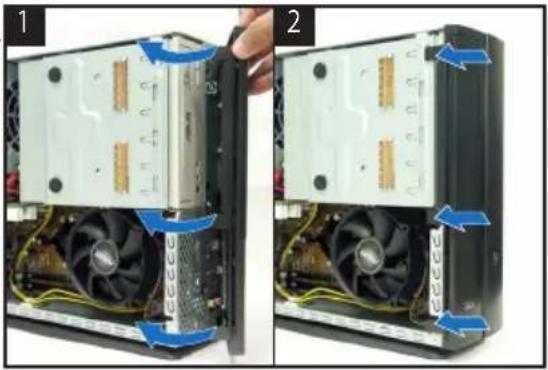

  1. フロントパネルカバーのタブをケースの右サイドの穴に入れ、閉じます。

  2. フロントパネルカバーのフックをケースのタブにしっかり固定します。

ASUS P2P5945G - フロントパネルカバーを再びインストールする - 1

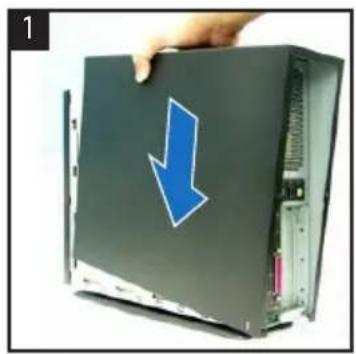

  1. カバーをケースに取り付けます。カバーのタブをシャーシのレールにしっかり合わせます。
  2. カバーをフロントパネルの方向にスライドさせます。
  3. 2つのネジでカバーを固定します。

ASUS P2P5945G - フロントパネルカバーを再びインストールする - 2
