Type de produit	Barebone PC
Marque	Asus
Modèle	P2P5945G
Socket processeur	LGA775
Type de mémoire	DIMM DDR
Nombre de slots mémoire	4
Baies de stockage	1x 5.25" (optique), 1x 3.5" (disque dur)
Interface de stockage	IDE, SATA
Alimentation	Intégrée avec sélecteur 115V/230V
Connecteurs d'extension	1 slot PCI via riser card
Refroidissement CPU	Dissipateur + ventilateur (inclus)
Façade	Avec capot amovible, crochets de verrouillage
Dimensions (approx.)	330 x 260 x 110 mm
Poids (approx.)	3.5 kg
Utilisation prévue	Station de travail, PC de bureau
Entretien	Dépoussiérage régulier, vérification des connexions
Nettoyage	Chiffon doux sec, pas de liquides
Consignes de sécurité	Débrancher avant intervention, respecter les tensions
Pièces détachées	Disponibles en ligne sur le site Asus
Réparabilité	Amovible, pièces standardisées

FOIRE AUX QUESTIONS - P2P5945G ASUS

Le CPU est-il préinstallé ?

Non, le CPU n'est pas préinstallé. Vous devez l'installer vous-même dans le socket LGA775 après avoir retiré le système de refroidissement.

Comment installer la mémoire ?

Pour installer un module DIMM, déverrouillez les clips du socket, alignez l'encoche du module avec l'ergot du socket, puis enfoncez-le jusqu'à ce que les clips se verrouillent.

Puis-je utiliser un disque dur SATA ?

Oui, le système prend en charge les disques durs SATA. Connectez le câble SATA au disque dur et à la carte mère.

Comment retirer le capot ?

Retirez les deux vis à l'arrière, tirez légèrement le panneau vers l'arrière, puis soulevez le capot et basculez-le.

Comment installer une carte d'extension ?

Retirez l'ensemble de la carte riser PCI, insérez la carte dans le slot, sécurisez-la avec une vis, puis réinstallez l'ensemble en connectant le connecteur riser au slot PCI de la carte mère.

Le système est-il livré avec un système d'exploitation ?

Non, le système est livré sans système d'exploitation. Vous devez en installer un vous-même.

Comment ajuster la tension d'alimentation ?

L'alimentation possède un sélecteur de tension 115V/230V situé près du connecteur d'alimentation. Utilisez-le en fonction de votre région.

Où puis-je trouver les pilotes ?

Les pilotes sont disponibles sur le site de support d'Asus pour le modèle P2P5945G.

Quel type de refroidissement est recommandé ?

Le système est livré avec un dissipateur et ventilateur CPU adaptés au socket LGA775. Assurez-vous de reconnecter le câble du ventilateur au connecteur CPU_FAN.

Le système est-il silencieux ?

Le niveau sonore dépend du ventilateur et du disque dur utilisés. En utilisation standard, il est modéré.

MODE D'EMPLOI P2P5945G ASUS

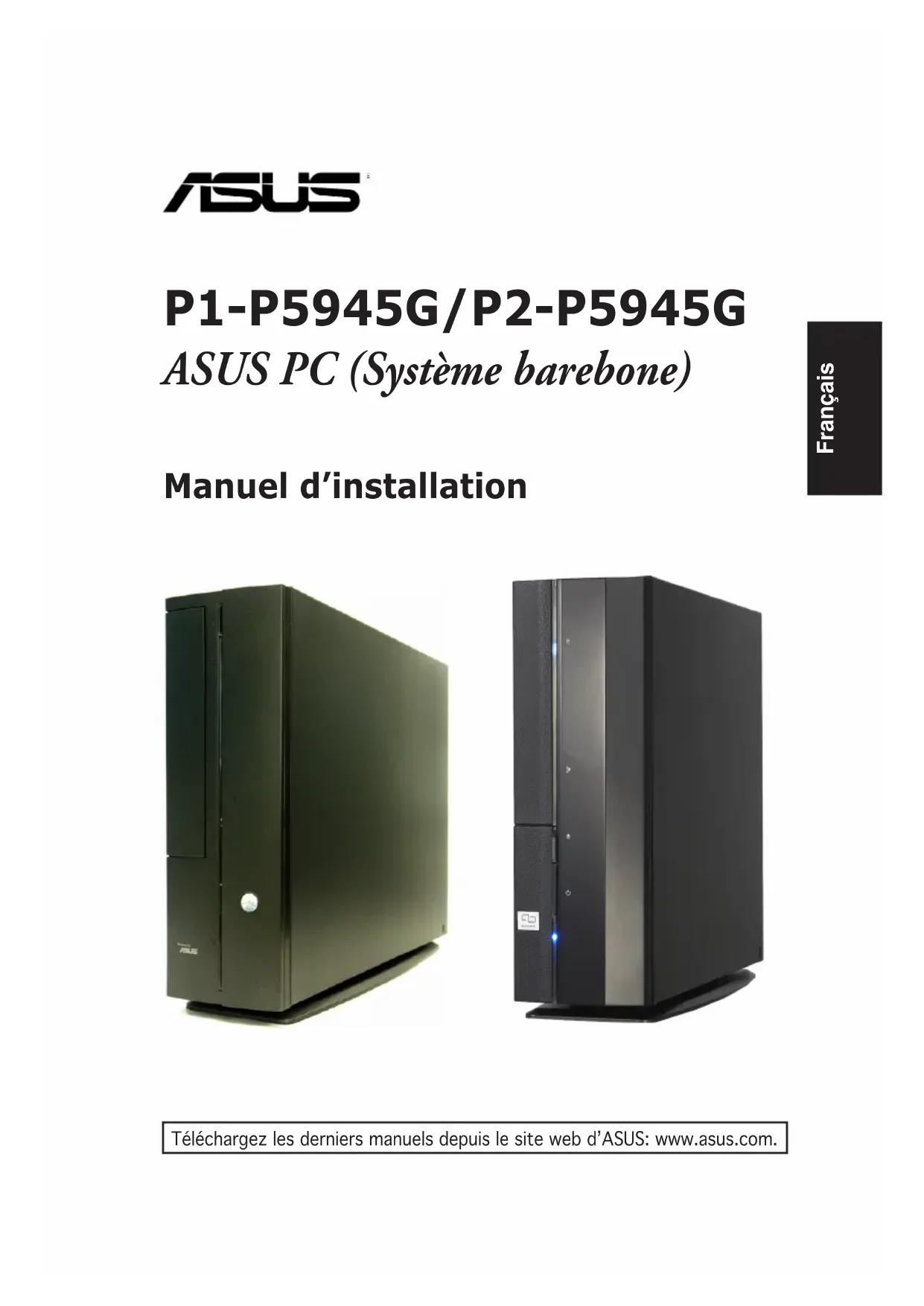

ASUS PC (Système barebone)

Manuel d'installation

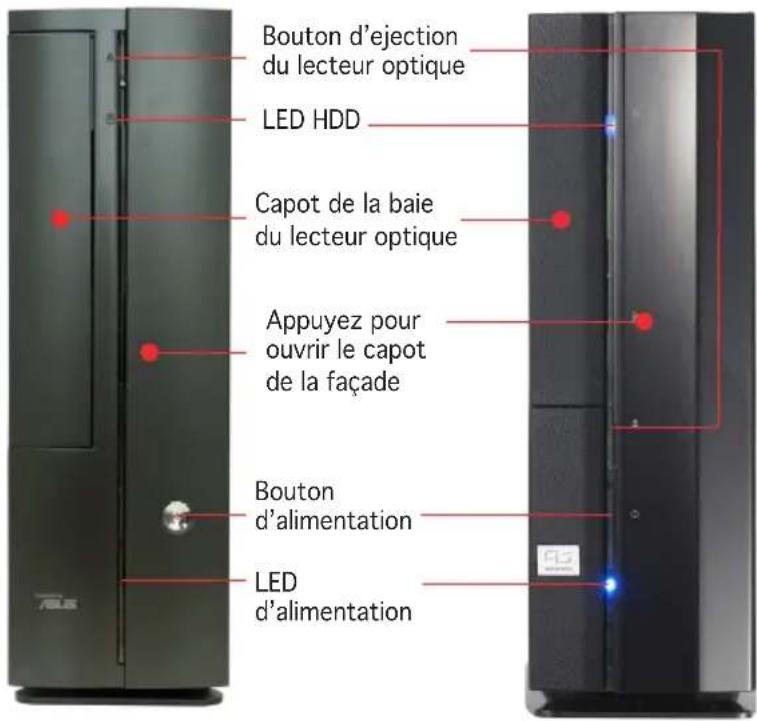

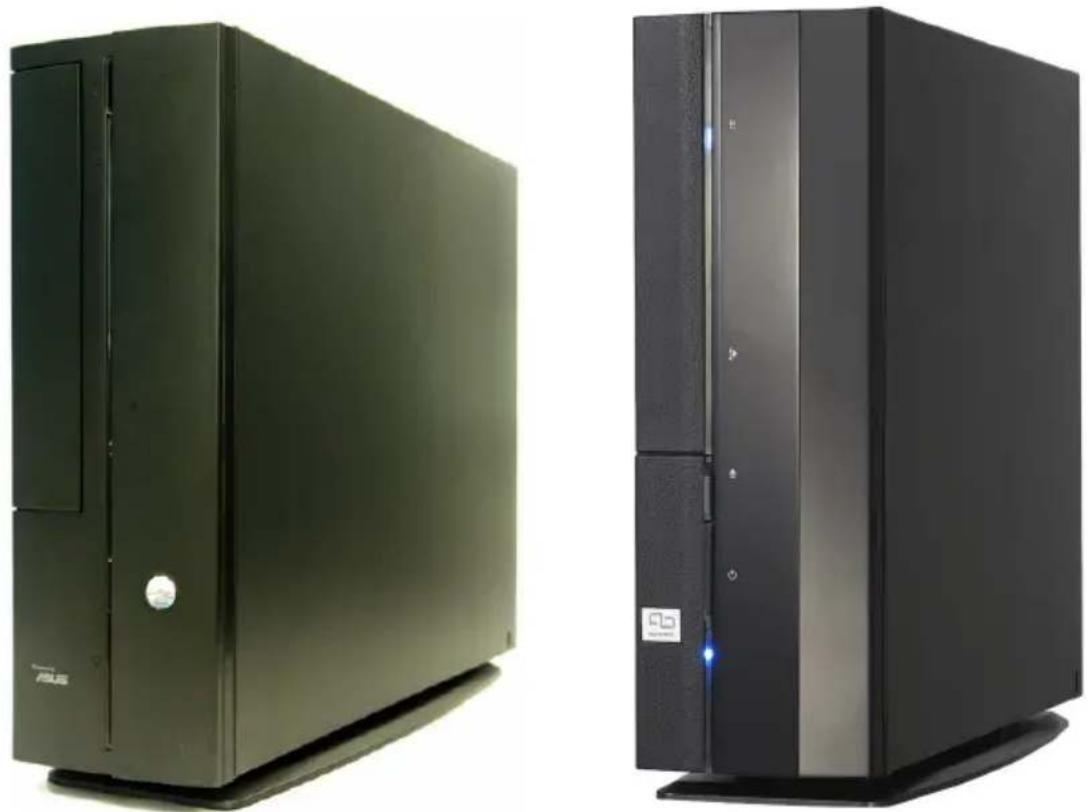

Caractéristiques de la façade

Fermé

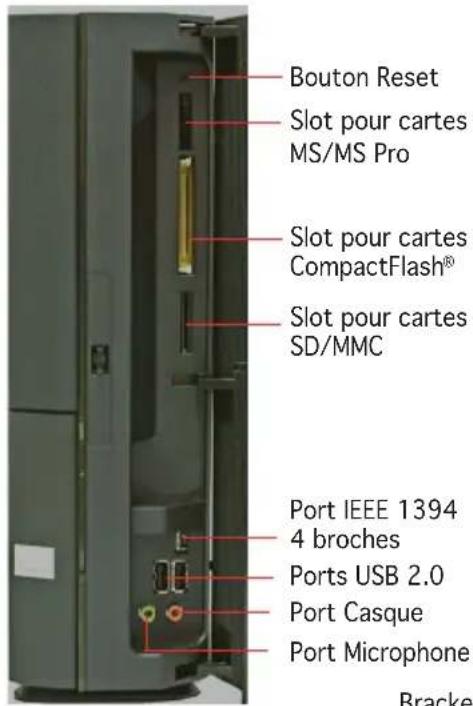

Caractéristiques de la façade

Ouvert

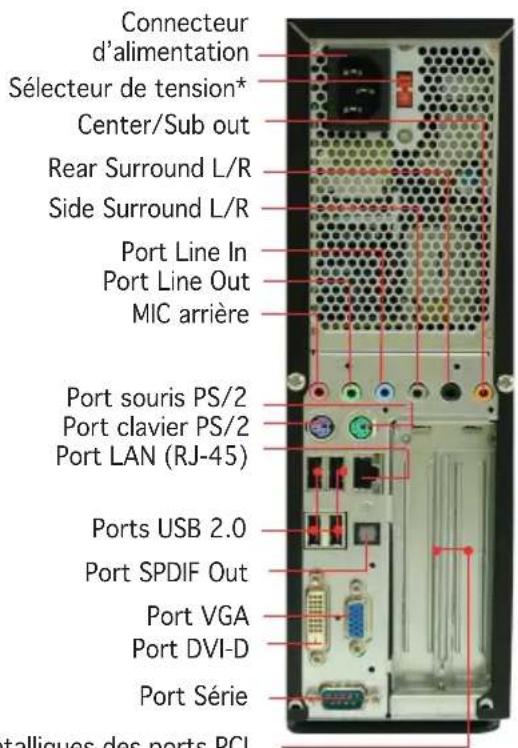

Caractéristiques de l'arrière

*L'alimentation du système est équipée d'un sélecteur de tension 115 V/230 V situé près du connecteur d'alimentation. Utilisez cet interrupteur pour choisir la bonne tension d'entrée en fonction des standards utilisés dans votre région.

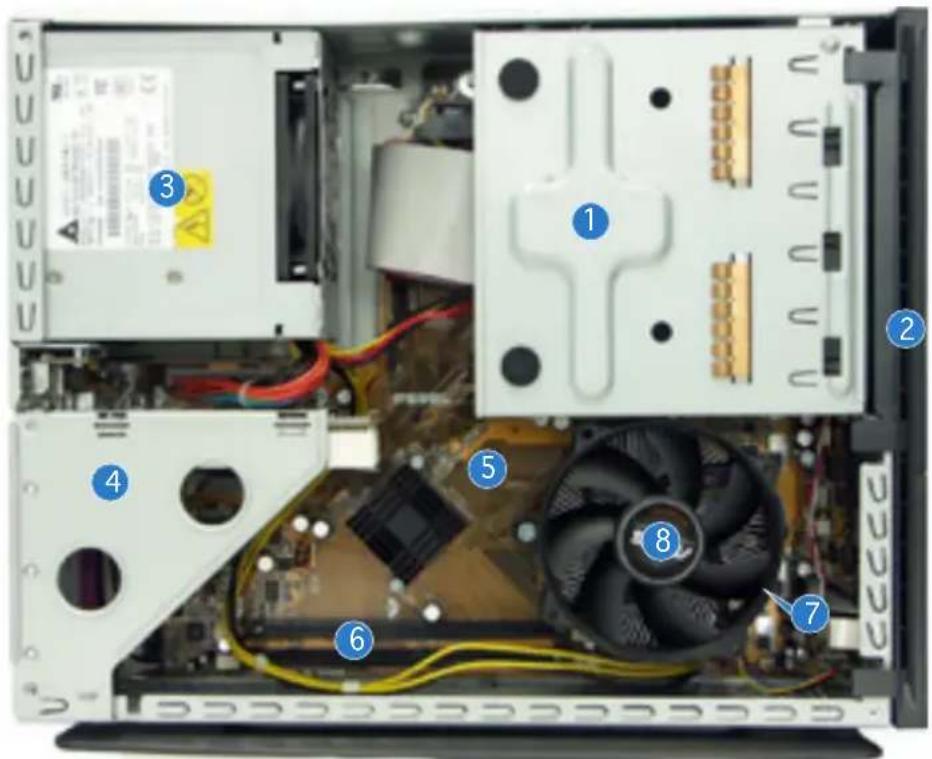

Composants internes

1. Bloc du lecteur optique 5.25" et du lecteur de disque dur 3.5".
2. Façade
3. Alimentation

4. Bracket du PCI Card Riser (connecté au slot PCI de la carte mère)

5. Carte mère ASUS

6. Sockets DIMM
7. Socket LGA775 (sous le système de refroidissement du CPU)
8. Système de refroidissement du CPU

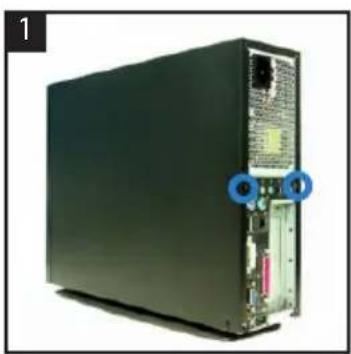

Enlever le capot

1. Enlevez les deux vis. Conservez les vis pour un usage ultérieur.
2. Tirez légèrement le panneau vers l'arrière.
3. Soulevez le capot, puis basculez-le.

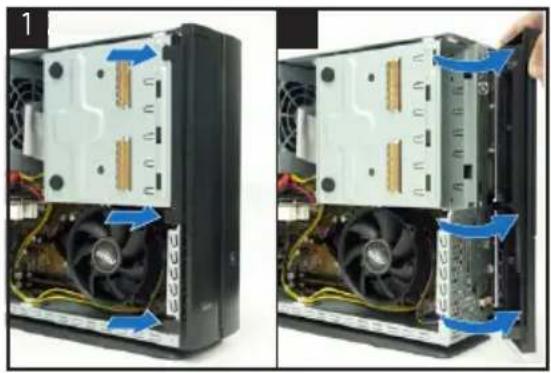

Retirer le capot de la façade

1. Levez les crochets du capot avant vers l'extérieur.
2. Retirez avec précaution le capot, puis mettez-le de côté.

Retirer l'ensemble de stockage

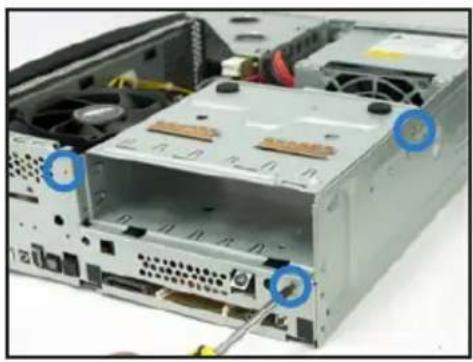

1. Posez le système sur le côté, puis localisez et retirez les trois vis de l'ensemble de stockage.

2. Soulevez l'ensemble de stockage, puis mettez-le de côté.

Retirez le dissipateur et le ventilateur du CPU

1. Déconnectez le câble de ventilation du CPU.

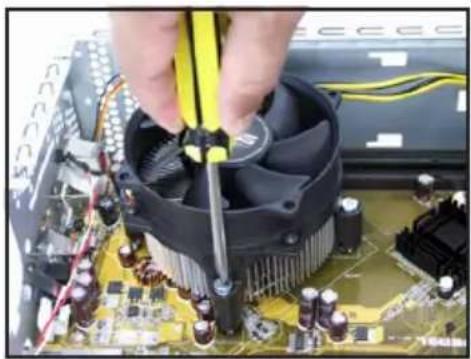

2. Retirez les vis de l'ensemble dissipateur/ventilateur du CPU.

3. Soulevez l'ensemble dissipateur/ventilateur du CPU, puis mettez-le de côté.

1. Soulevez le levier dans la direction de la flèche à un angle de 90°-100°.

2. Soulevez la plaque, puis retirez le couvercle PnP.

LevierOnglet de rétention

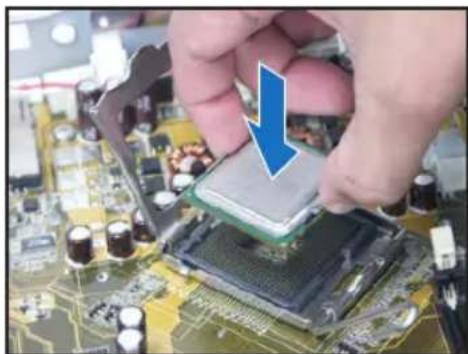

1. Installez le CPU. Le CPU ne peut être placé que dans un seul sens.

2. Refermez la plaque puis verrouillez le levier.

1. Réinstallez l'ensemble dissipateur/ventilateur du CPU, puis reconnectez le câble du ventilateur CPU au connecteur de la carte mère marqué CPU_FAN. Référez-vous aux instructions de la section précédente pour plus de détails.

Installer un module DIMM

1. Localisez les sockets DIMM de la carte mère.

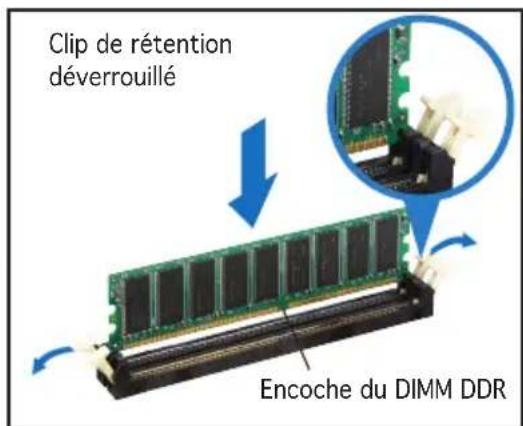

2. Déverrouillez un socket DIMM en pressant sur les clips de rétention vers l'extérieur.
3. Alignez un module DIMM sur le socket de sorte que l'encoche sur la DIMM corresponde à l'ergot du socket.

Installer une carte d'extension

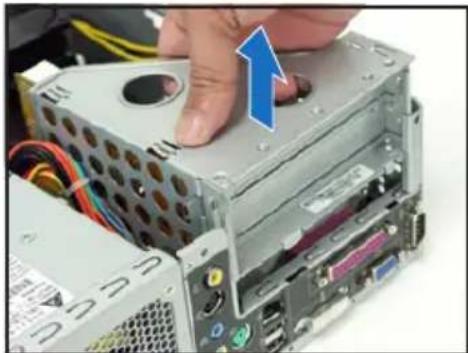

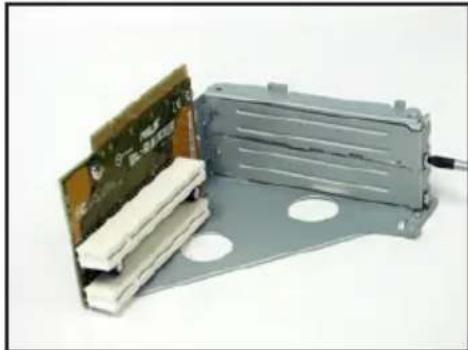

1. Soulevez l'ensemble PCI Riser Card pour le retirez du châssis.

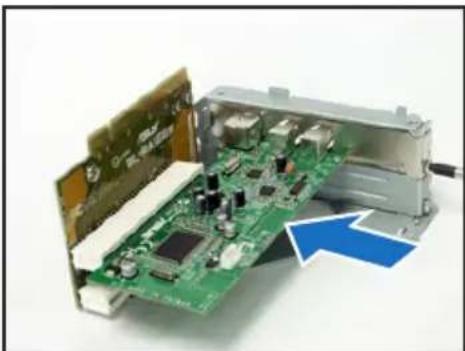

1. Insérez le connecteur de la carte dans le slot et pressez jusqu'à ce que la carte soit en place. Sécurisez la carte avec une vis.

2. Retirez la protection métallique faisant face au slot que vous désirez utiliser.

1. Réinstallez l'ensemble PCI Riser Card. Assurez-vous que le connecteur de la riser card soit bien connecté au slot PCI de la carte mère.

Installer un lecteur optique ou de stockage

1. Placez l'ensemble de stockage de façon à ce que la baie 3.5" soit au dessus de la baie 5.25".

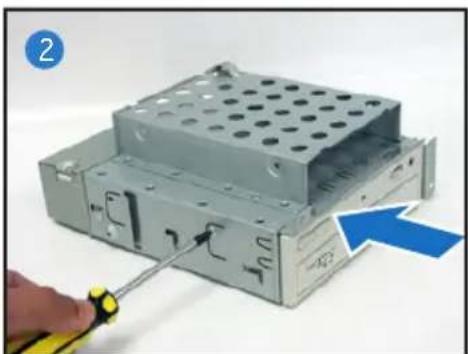

2. Insérez le lecteur optique dans la baie 5.25", puis sécurisez-le avec deux vis de chaque côté.
3. Insérez le disque dur dans la baie 3.5", puis sécurisez-le avec deux vis de chaque côté.

Réinstaller l'ensemble de stockage

Avant de réinstaller l'ensemble de stockage, connectez les prises IDE / SATA et d'alimentation aux connecteurs IDE / SATA et d'alimentation situés à l'arrière des lecteurs.

1. Connectez la prise noire du câble IDE au lecteur optique, puis la prise grise au disque dur. Si vous possédez un disque dur SATA, connectez le câble SATA à ce disque dur.
2. Connectez la prise d'alimentation 4 broches aux connecteurs d'alimentation situés à l'arrière des lecteurs.

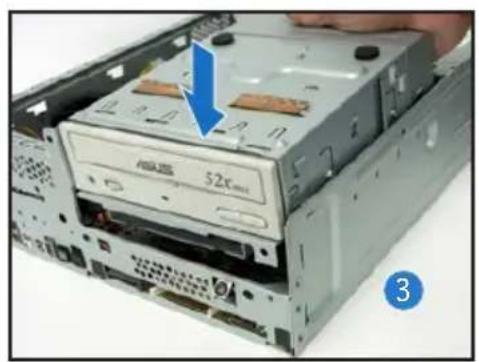

3. Installez l'ensemble de stockage sur le châssis.

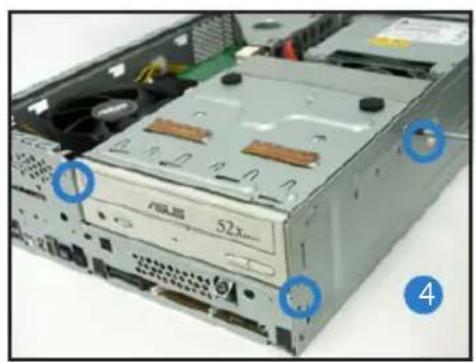

4. Sécurisez l'ensemble de stockage avec trois vis.

1. Faites correspondre les crochets du pied de support aux ouvertures sur le châssis.

2. Tirez le pied de support dans la direction de la flèche jusqu'à ce qu'il soit bien en place.

Pour retirer le pied de support, soulevez le verrou, puis poussez délicatement le pied de support jusqu'à ce qu'il se désengage du châssis.

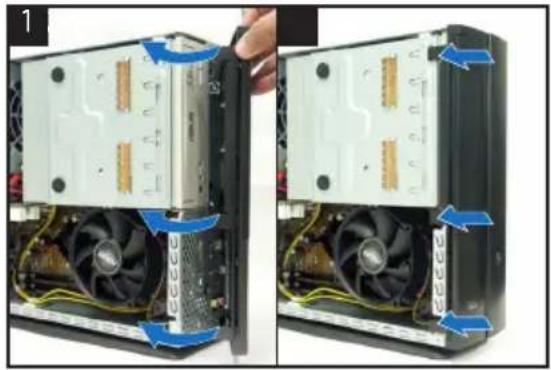

Réinstaller le capot de la façade

1. Insérez les onglets du capot dans les ouvertures situées à droite du châssis, puis refermez-le.
2. Insérez les crochets du capot de la façade dans les onglets du châssis jusqu'à ce que le capot soit bien en place.

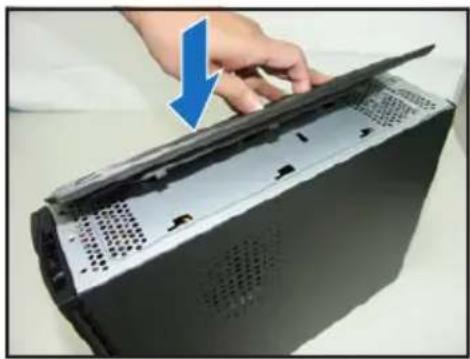

Réinstaller le panneau

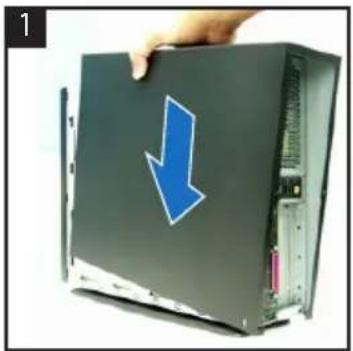

1. Installer le panneau sur le châssis en vous assurant que les onglets du panneau soient bien alignés sur les rails du châssis.
2. Poussez le panneau vers l'avant jusqu'à ce qu'il soit bien en place.
3. Sécurisez le panneau avec deux vis.
