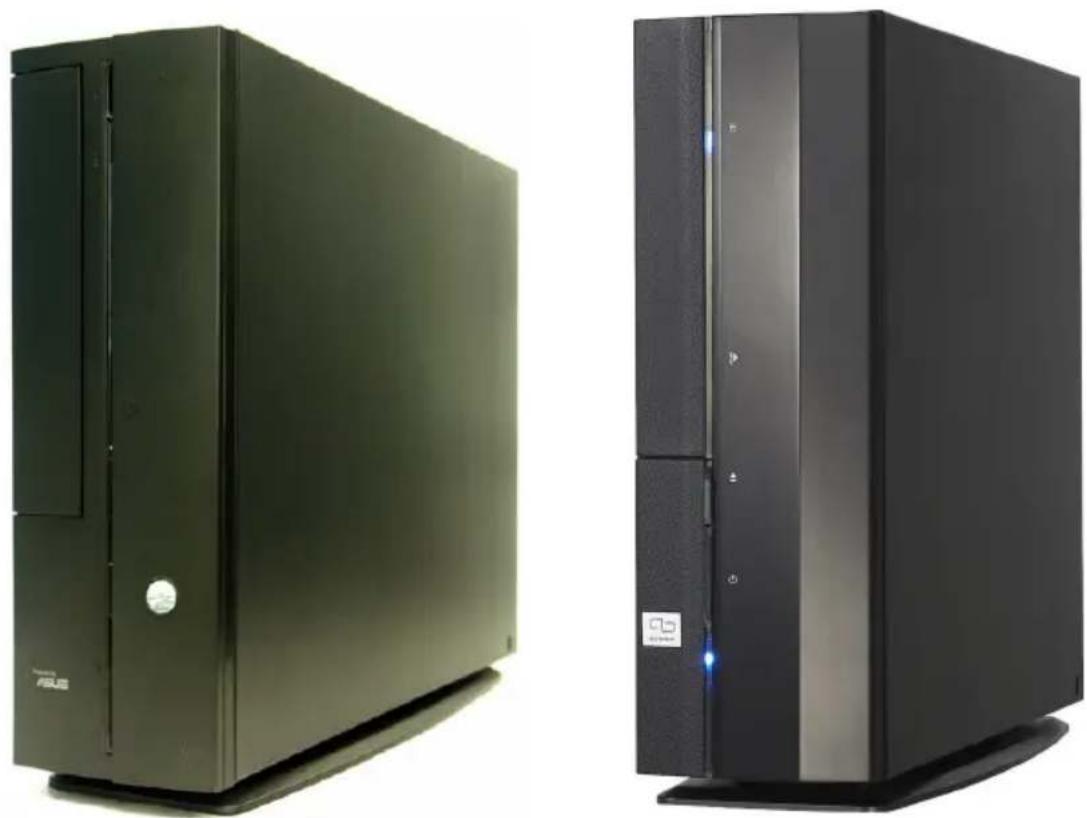

KULLANIM KILAVUZU P2P5945G ASUS

(Mini Masaüstü Bilgisayar)

Kurulum Elkitabı

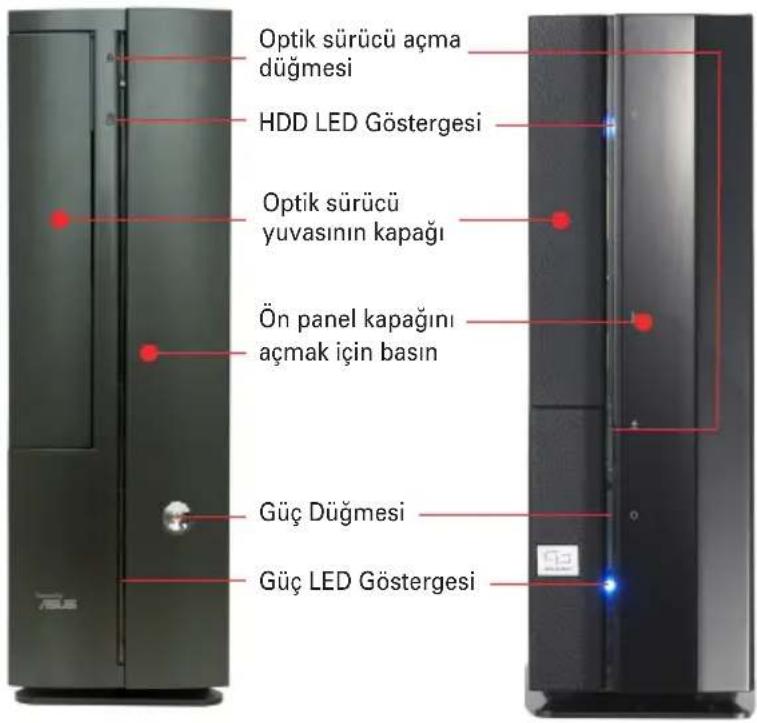

Ön panel özellikleri Kapat

Optik sürücü açma düğmesi HDD LED Göstergesi Optik sürücü yuvasının kapağı Ön panel kapağını açmak için basın Güç Düğmesi Güç LED Göstergesi

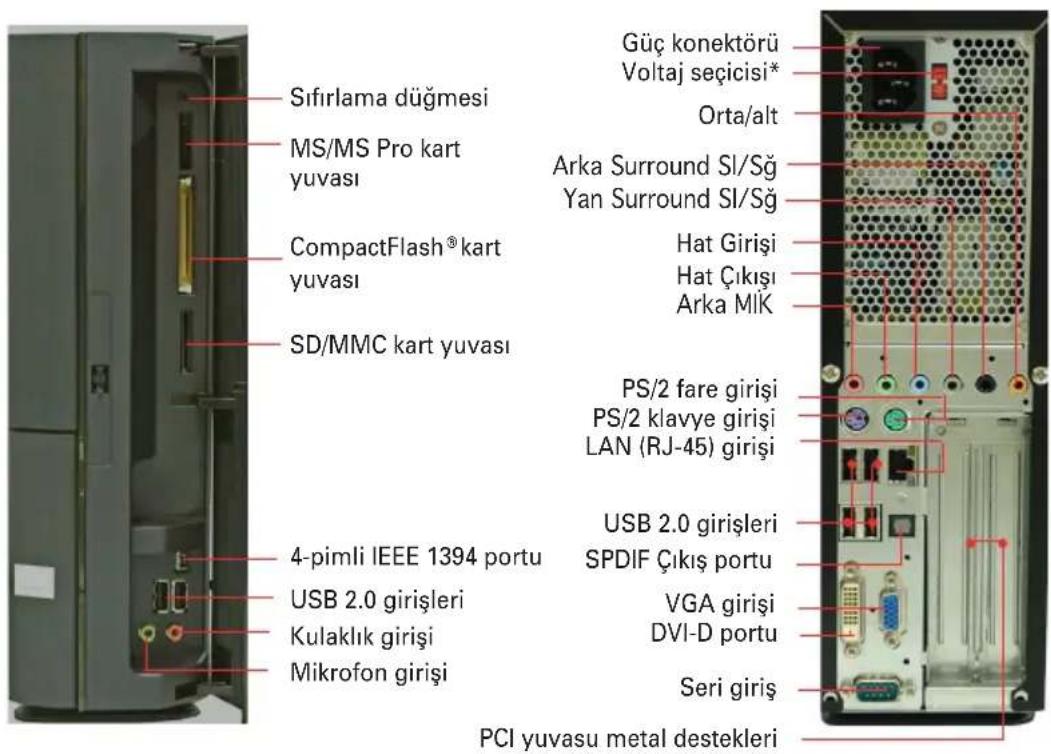

Ön panel özellikleri Aç

Sifirlama düğmesi MS/MS Pro kart yuvası CompactFlash® kart yuvası SD/MMC kart yuvası 4-pimli IEEE 1394 portu USB 2.0 girişleri Kulaklık girişi Mikrofon girişi Güç konektörü Voltaj seçicisi* Orta/alt Arka Surround SI/Sğ Yan Surround SI/Sğ Hat Girişi Hat Çıkışı Arka MİK PS/2 fare girişi PS/2 klavye girişi LAN (RJ-45) girişi USB 2.0 girişleri SPDIF Çıkış portu VGA girişi DVI-D portu Seri girişi PCI yuvasu metal destekleri

* Sistem güç besleme ünitesinde güç konektörünün yanına yerleştirilen 115 V/230 V değerinde voltaj seçme düğmesi bulunmaktadır. Bölgenizdeki voltaj beslemesine göre uygun sistem giriş voltajını seçmek için bu düğmeyi kullanın.

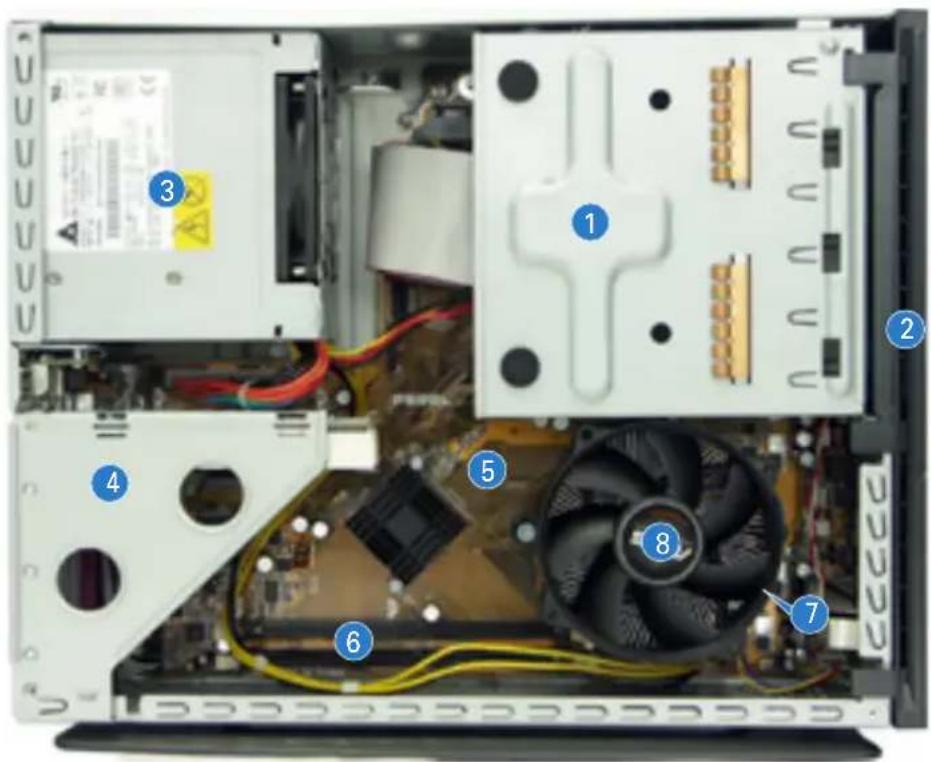

Dahili bileşenler

1. 5.25 inç optic sürücü ve 3.5 inç sabit disk sürücü kafesi
2. Ön panel kapağı
3. Güç beslemesi ünitesi

4. PCI kartı kaldırma desteği (anakart PCI yuvasına bağlanmıştır)

5. ASUS anakart

6. DIMM soketleri
7. LGA775 soketi (CPU fanı ve ısı alma komplesi altında)
8. CPU fanı ve ısı alma komplesi

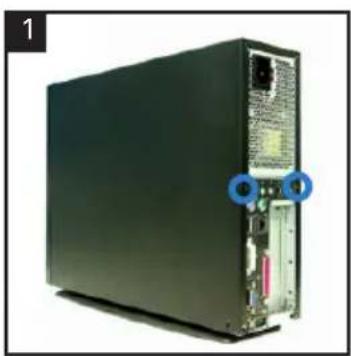

Kapağın çıkarılması

1. Kapak vidalarını sökün. Vidaları ileride kullanmak için saklayın.
2. Kapağı arka panele doğru yavaşça çekin.
3. Kapağı kaldırın, ardından kenara koyun.

Ön panel kapağının çıkarılması

1. Panel kapağı çengellerini dışarıya doğru kaldırın.
2. Ön panel kapağını dikkatli bir şekilde çıkarın, ardından kenara koyun.

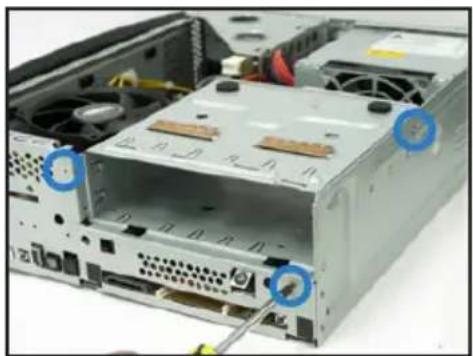

Saklama sürücüsü komplesinin çıkarılması

1. Sistemi yan tarafına koyun, ardından üç adet saklama sürücüsü montaj vidalarını bulun ve çıkarın.

2. Saklama sürücü komplesini kaldırın, ardından kenara koyun.

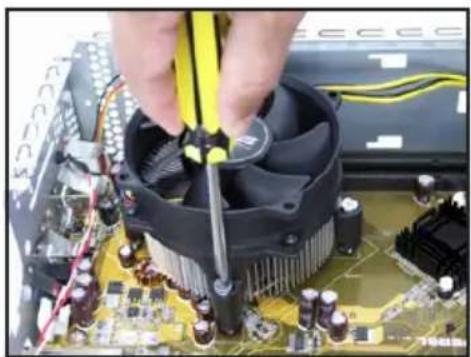

CPU fanının ve ısı alıcının çıkarılması

1. CPU fan kablosunun bağlantısını kesin.

2. CPU fanı ve ısı alıcı komplesinin vidalarını gevşetin.

3. CPU fanını ve ısı alıcı komplesini kaldırın, ardından kenara koyun.

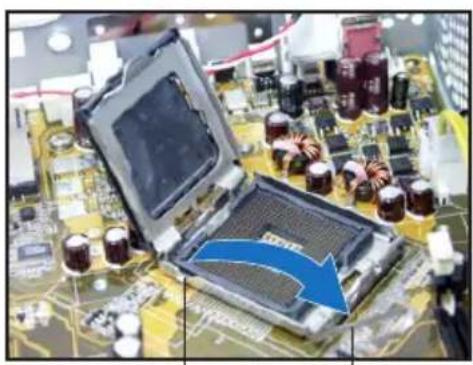

1. Yük kolunun kilidini açın, ardından 90° - 100° açı yapacak şekilde kaldırın.

2. Yük plakasını kaldırın, ardından PnP şapkasını çıkarın.

Yük koluTutma sekmesi

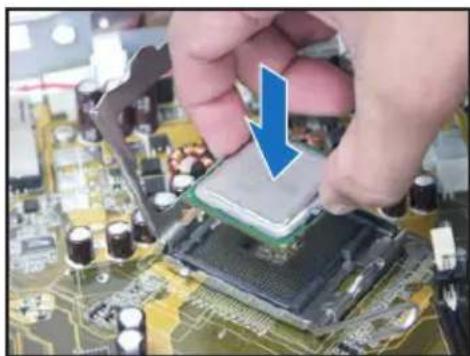

1. CPU'yu takın. CPU sadece bir yönde oturur.

2. Yük plakasını kapatın, ardından yük kolunu kilitleyin.

1. CPU fanını ve ısı alma komplesini yeniden kurun, ardından CPU fan kablosunu anakarttaki CPU fan konektörüne yeniden bağlayın. Ayrıntılar için önceki bölümde verilen talimatlar bölümüne bakın.

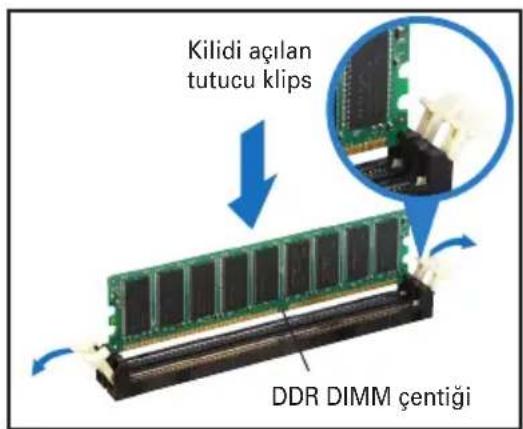

DIMM'in takılması

1. DIMM soketlerini anakarta yerleştirin.
2. Tutucu klipsleri dışarı doğru bastırarak DIMM soketinin kilidini açın.
3. DIMM üzerindeki çentik soket üzerindeki açıklık ile eşleşecek şekilde DIMM'i soket üzerinde hizalayın.

Kilidi açılan tutucu klips DDR DIMM çentiği

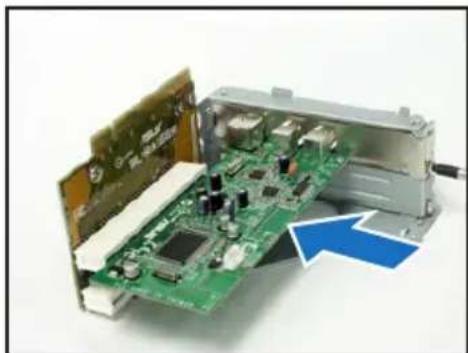

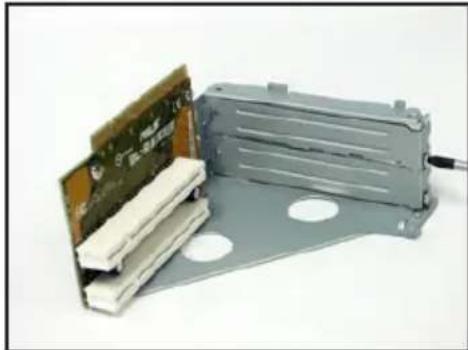

Genişletme kartının takılması

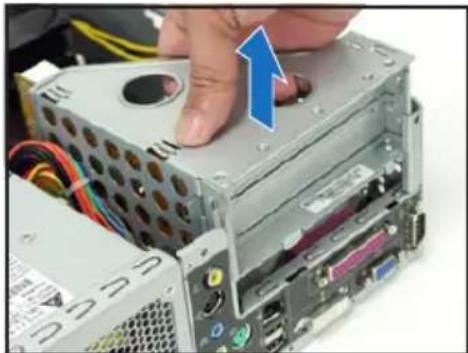

1. Çıkarmak için PCI kaldırma kartı komplesini kaldırın.

1. Kart konektörünü yuvaya takın, ardından yerine oturuncaya kadar karta düzgün bir şekilde bastırın. Kartı vidaları kullanarak sabitleyin.

1. Yuvanın karşısında bulunan metal kapağı çıkarın, böylece amaçlandığı gibi kullanabilmelisiniz.

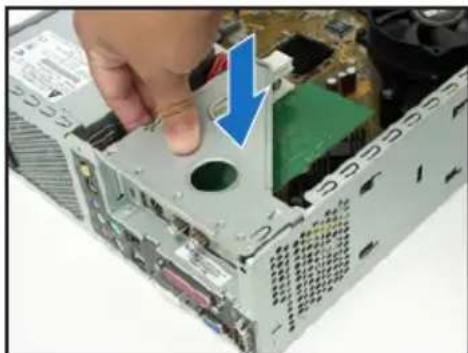

1. PCI kaldırma kartı komplesini yeniden kurun. Kaldırma kartı konektörünün anakart PCI yuvasına düzgün bir şekilde oturduğundan emin olun.

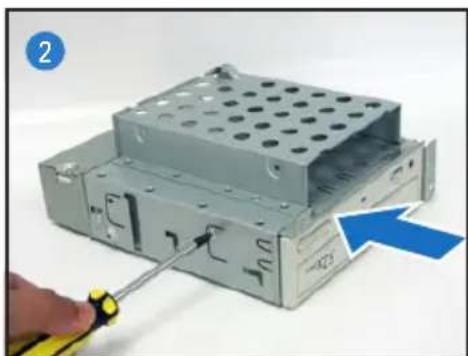

Optik ve saklama sürücülerinin kurulması

1. Saklama sürücüsü komplesinin 3.5 inçlik yuvayı kullanarak 5.25 inçlik yuvanın üstünde üstünü altına getirin.
2. 5.25 inçlik yuvayı optik sürücünün üstünü altına getirerek yerleştirin, ardından her iki tarafta da iki vida kullanarak sabitleyin.
3. Saklama sürücü komplesini çevirin, sabit disk sürücüsünün üst kısmı alt tarafa gelecek şekilde 3.5 inçlik yuvaya yerleştirin, ardından her iki tarafta da iki vida kullanarak sabitleyin.

Saklama sürücüsü komplesinin yeniden kurulması

Saklama sürücü komplesini yeniden kurmadan önce, IDE / SATA ve güç tapalarını IDE / SATA'ye ve güç konektörlerini sürücülerin arkasına bağlayın.

1. IDE kablosunun siyah renkteki Şşini optik sürücüye bağlayın, ardından gri renkteki Şsi ise sabit disk sürücüsüne bağlayın. SATA HDD'iniz varsa, SATA kablosunu SATA HD'ye bağlayın.
2. 4 pimli güç Şşlerini sürücülerin arkasında bulunan güç konektörlerine bağlayın.

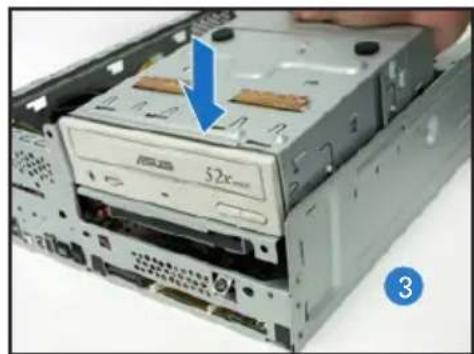

3. Saklama sürücü komplesini saseye takın.
4. Saklama sürücü komplesini üç vidayı kullanarak sabitleyin.

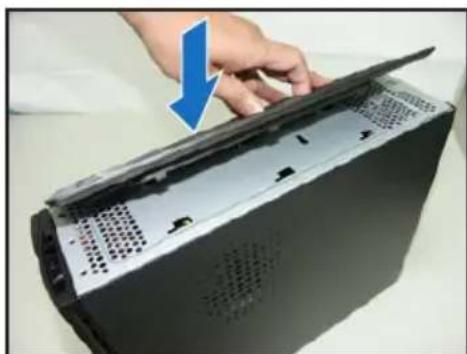

Ayak standının kurulması

1. Ayak standı çengellerini şasedeki delikler ile eşleştirin.

2. Kilit yerine tık sesi çıkararak oturuncaya kadar ayak standını ok yönünde itin.

Ayak standını çıkarmak için kilidi kaldırın, ardından ayak standını şaseden kurtuluncaya kadar yavaşça arka panele doğru itin.

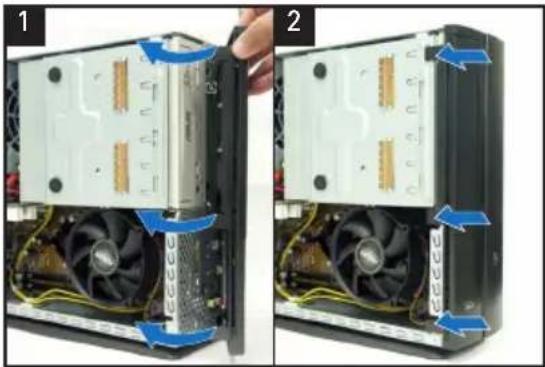

Ön panel kapağının yeniden takılması

1. Ön panel kapağı sekmelerini şasenin sağ tarafından deliklere yerleştirin, ardından kapağı kapatın.

2. Ön panel kapağı çengellerini ön panel kapağı yerine oturuncaya kadar şase sekmelerine takın.

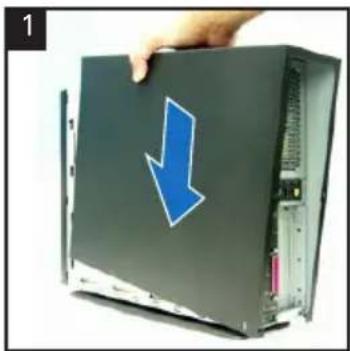

Kapağın yeniden takılması

1. Kapağı şaseye takın. Kapak sekmelerinin şase raylarına oturduğundan emin olun.
2. Kapağı yerine oturuncaya kadar ön panele doğru itin.
3. Kapağı vidaları kullanarak sabitleyin.
