제품 유형	베어본 PC
브랜드	에이수스
모델	P2P5945G
프로세서 소켓	LGA775
메모리 유형	DIMM DDR
메모리 슬롯 수	4
스토리지 베이	1x 5.25"(광학), 1x 3.5"(하드 디스크)
스토리지 인터페이스	IDE, SATA
전원 공급 장치	내장형, 115V/230V 선택기 포함
확장 커넥터	라이저 카드를 통한 PCI 슬롯 1개
CPU 냉각	방열판 + 팬(포함)
전면 패널	분리 가능한 덮개, 잠금 고리 포함
치수(약)	330 x 260 x 110 mm
무게(약)	3.5 kg
예상 용도	워크스테이션, 사무용 PC
유지 관리	정기적인 먼지 제거, 연결 확인
청소	마른 부드러운 천, 액체 사용 금지
안전 지침	작업 전 플러그 뽑기, 전압 준수
예비 부품	에이수스 웹사이트에서 온라인 구매 가능
수리 가능성	분리 가능, 표준 부품

자주 묻는 질문 - P2P5945G ASUS

CPU가 사전 설치되어 있나요?

아니요, CPU가 사전 설치되어 있지 않습니다. 냉각 시스템을 제거한 후 LGA775 소켓에 직접 설치해야 합니다.

메모리는 어떻게 설치하나요?

DIMM 모듈을 설치하려면 소켓 클립을 풀고 모듈의 노치를 소켓 돌기와 맞춘 다음 클립이 잠길 때까지 밀어 넣으세요.

SATA 하드 드라이브를 사용할 수 있나요?

네, 시스템이 SATA 하드 드라이브를 지원합니다. SATA 케이블을 하드 드라이브와 마더보드에 연결하세요.

덮개는 어떻게 제거하나요?

뒤쪽의 나사 두 개를 제거하고 패널을 약간 뒤로 당긴 다음 덮개를 들어 올려 젖히세요.

확장 카드는 어떻게 설치하나요?

PCI 라이저 카드 어셈블리를 제거하고, 카드를 슬롯에 삽입한 후 나사로 고정한 다음, 라이저 커넥터를 마더보드의 PCI 슬롯에 연결하여 어셈블리를 다시 설치하세요.

시스템에 운영 체제가 함께 제공되나요?

아니요, 시스템에는 운영 체제가 포함되어 있지 않습니다. 직접 설치해야 합니다.

전원 전압은 어떻게 조정하나요?

전원 공급 장치에는 전원 커넥터 근처에 115V/230V 전압 선택기가 있습니다. 해당 지역에 따라 사용하세요.

드라이버는 어디서 찾을 수 있나요?

드라이버는 P2P5945G 모델에 대한 에이수스 지원 웹사이트에서 제공됩니다.

어떤 종류의 냉각이 권장되나요?

시스템에는 LGA775 소켓에 맞는 CPU 방열판과 팬이 함께 제공됩니다. 팬 케이블을 CPU_FAN 커넥터에 다시 연결해야 합니다.

시스템이 조용한가요?

소음 수준은 사용된 팬과 하드 드라이브에 따라 다릅니다. 표준 사용 시 보통 수준입니다.

사용 설명서 P2P5945G ASUS

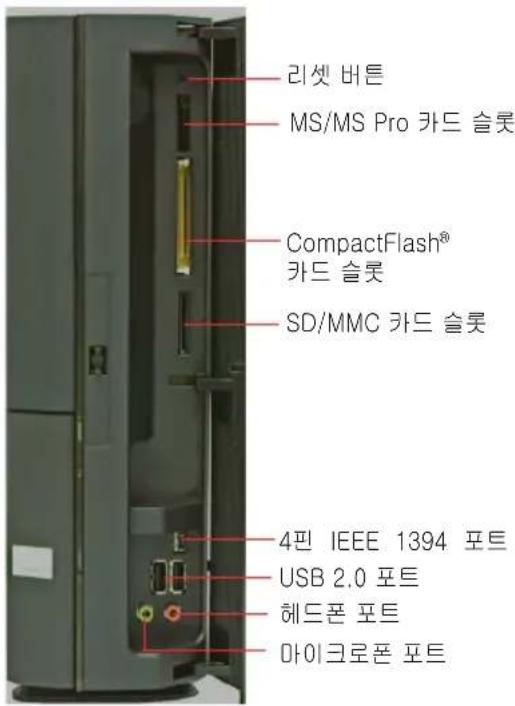

전면부 패널 사양

열린 상태

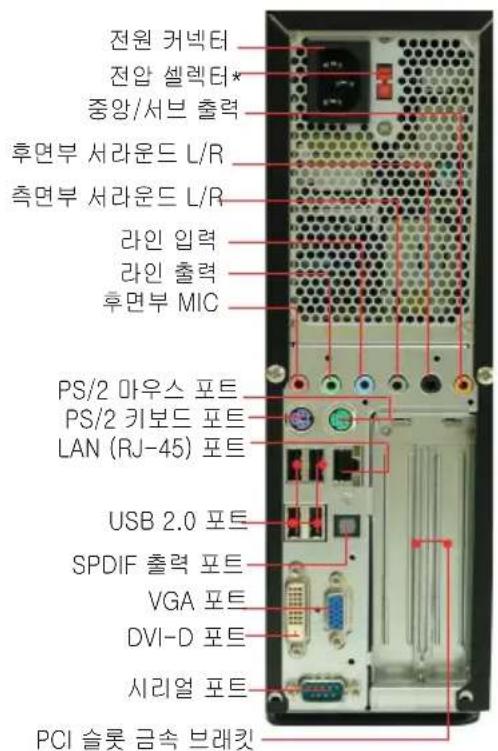

후면부 패널 사양

*시스템 전원 공급 유닛의
115 V/230 V 전압 셀렉터 스위치는 전원 커넥터 주변에 위치하고 있습니다.
이 스위치를 이용하여 알맞은 전압을 선택해 주십시오.

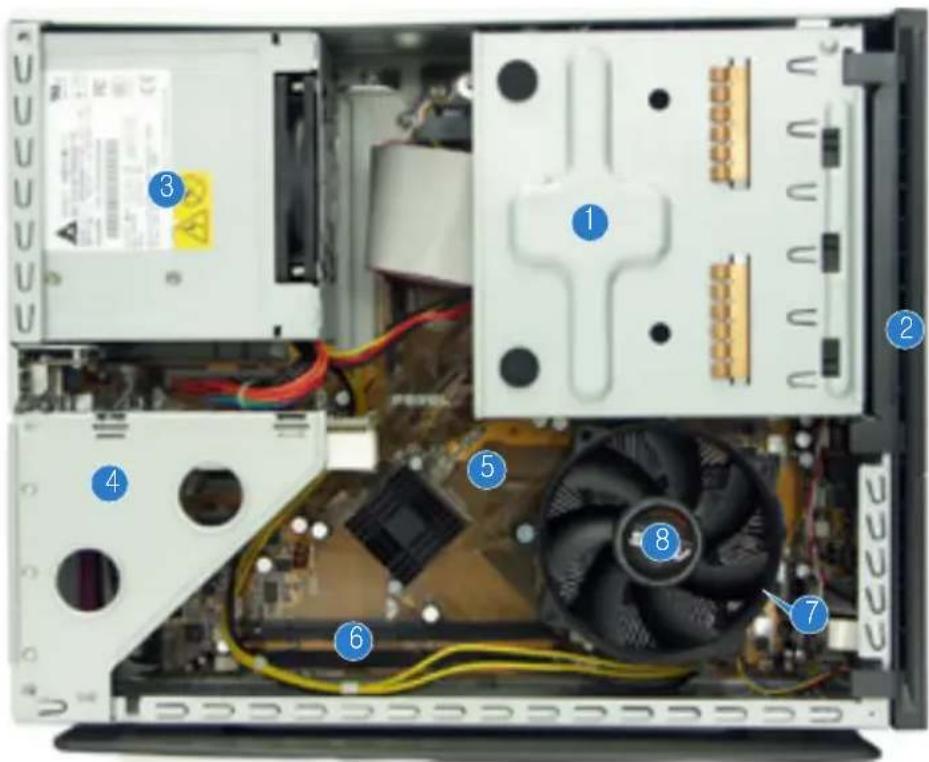

내부 구성

1. 5.25 인치 옵티컬 드라이브 & 3.5 인치 하드 드라이브 케이스
2. 전면부 패널 커버
3. 전원 공급 유닛

4. PCI 카드 riser 브래킷 (마더보드 PCI 슬롯에 연결되어 있음)

5. ASUS 마더보드

6. DIMM 소켓
7. LGA775 소켓 (CPU 팬과 핏 싱크 조립 하단)
8. CPU 팬 & 헛 싱크 조립

커버 제거

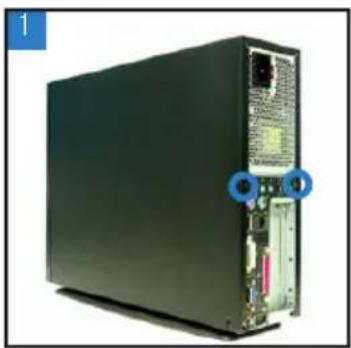

1. 커버 나사를 제거한 후, 잘 보관해 주십시오.
2. 커버를 바깥 방향으로 밀어 주십시오.
3. 커버를 들어 옆에 보관해 주십시오.

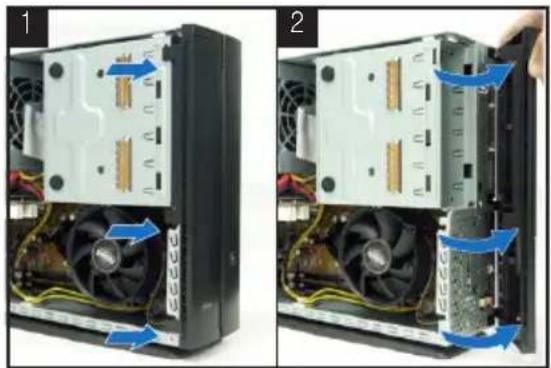

1. 전면부 패널 커버 걸쇠를 바깥 방향으로 올려 주십시오.
2. 전면부 패널 커버를 조심스럽게 제거한 후, 옆에 놓아 주십시오.

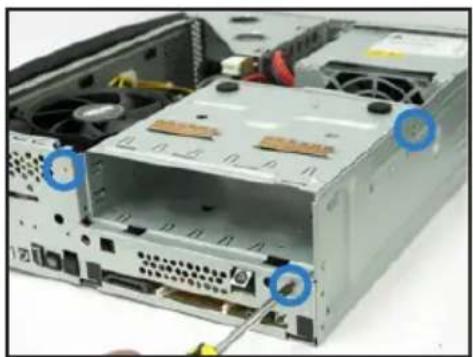

1. 시스템을 옆으로 납힌 후, 저장 장치 드라이브의 나사 3개를 제거해 주십시오.

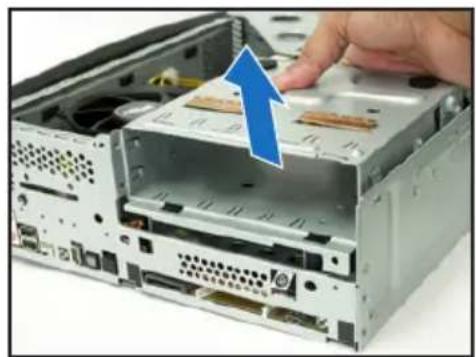

1. 저장 장치 드라이브를 들어 올린 후, 옆에 놓아 주십시오.

1. CPU 팬 케이블을 뽑아 주십시오.

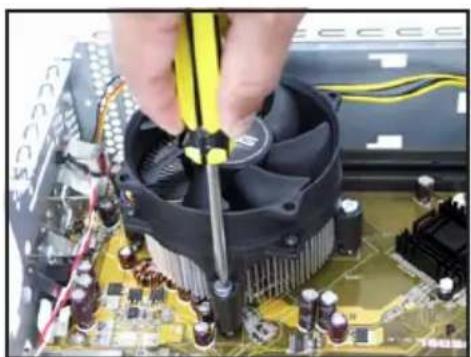

2. CPU 팬과 핓 싱크 나사를 풀어 주십시오.

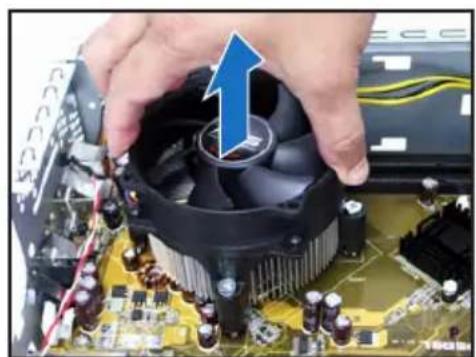

1. CPU 팬과 핓 싱크를 들어 올린 후, 옆에 놓아 주십시오.

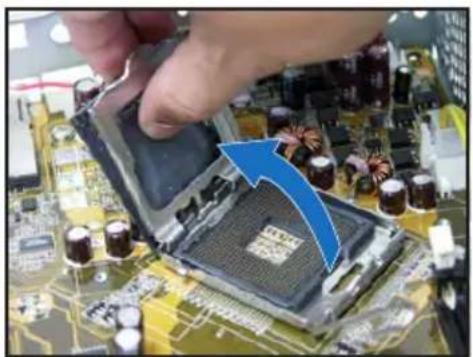

1. 로드 레버의 잠금 장치를 풀고, 90°-100° 각도로 올려 주십시오.

1. 로드 플레이트를 들어 올린 후, PnP 캡을 제거해 주십시오.

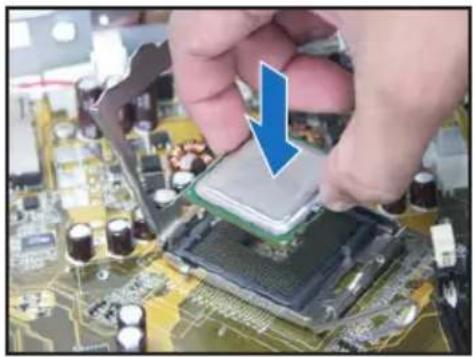

1. CPU를 설치해 주십시오. CPU는 오직 한 방향으로만 설치 가능합니다.

2. 로드 플레이트를 닫고, 로드 레버 를 잠가 주십시오.

1. CPU와 핓 싱크를 다시 설치하신 후, CPU 팬 케이블을 마더보드의 CPU 팬 커넥터에 연결해 주십시오. 자세한 설명은 이전 페이지의 설치 절차를 참고해 주십시오.

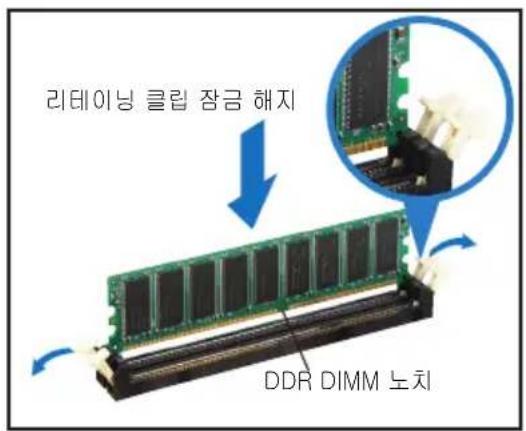

DIMM 설치

1. 마더보드의 DIMM 소켓 위치를 확인해 주십시오.
2. 고정 클립을 밖으로 눌러 DIMM 소켓을 열어 주십시오.
3. 소켓의 분리 지점과 DIMM의 흙을 맞추어 소켓에 DIMM을 위치시켜 주십시오.

확장 카드 설치

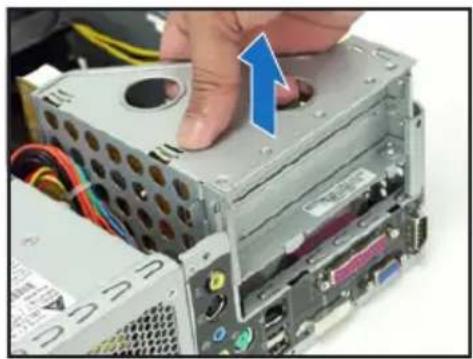

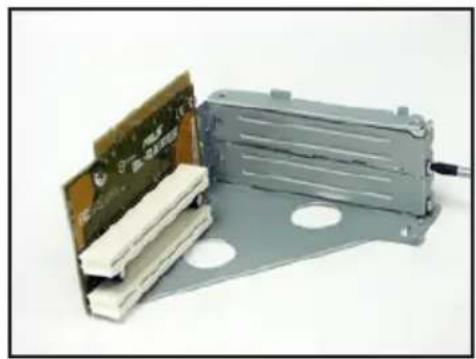

1. PCI 라이저 카드를 제거해 주십시오.

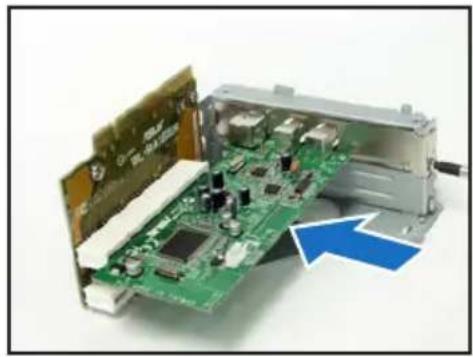

1. 슬롯에 카드 커넥터를 장착한 후, 나사로 완전히 고정시켜 주십시오.

2.사용하려는 슬롯 반대쪽의 금속 커버를 제거해 주십시오.

1. PCI 라이저 카드를 재설치 해 주십시오. 라이저 카드 커넥터 부분이 마더보드 PCI 슬롯에 올바르게 위치했는지 확인해 주십시오.

1. 5.25 인치 베이 위에 3.5 인치 베이가 위치하도록 저장 장치 드라이브를 거꾸로 돌려 주십시오.

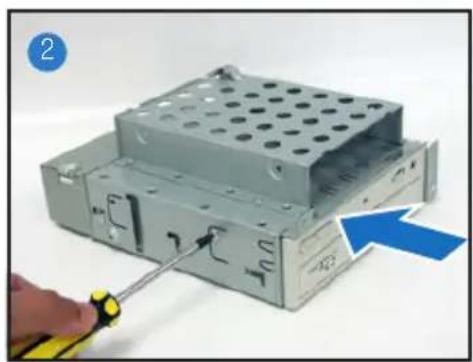

2. 거꾸로 위치한 5.25 인치 베이에 옵티컬 드라이브를 삽입한 후, 두 개의 나사로 양쪽 면을 고정시켜 주십시오.
3. 저장 장치 드라이브를 돌린 후, 3.5 인치 베이에 하드 디스크 드라이브를 거꾸로 넣어 주십시오. 드라이브 삽입 후, 두 개의 나사로 양쪽 면을 고정시켜 주십시오.

저장 장치 드라이브를 재설치 하기 전에, IDE/SATA 및 전원 플러그를 드라이브 후 면부에 위치한 IDE/SATA & 전원 커넥터에 연결해 주십시오.

1. IDE 케이블의 검은색 플러그를 옵티컬 드라이브에 연결해 주시고, 회색 플러 그는 하드 디스크 드라이브에 연결해 주십시오. 만약 SATA HDD가 있다면, SATA 케이블을 SATA HDD에 연결해 주십시오.
2. 4핀 전원 플러그를 드라이브 후면에 위치한 전원 커넥터에 연결해 주십시오.

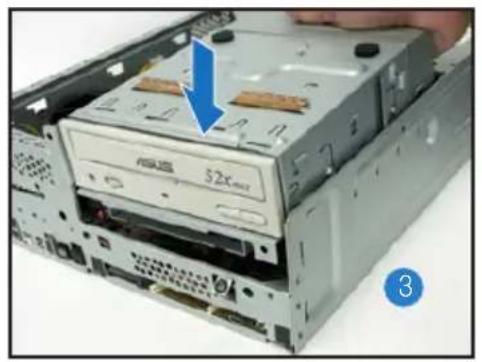

3. 케이스에 저장 장치 드라이브를 설치해 주십시오.

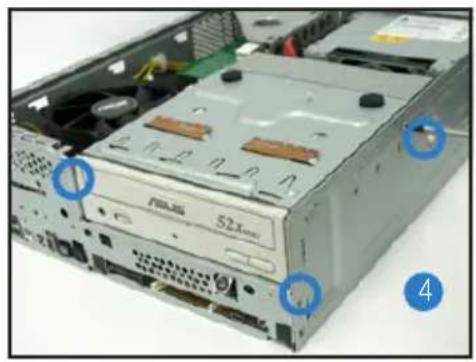

4. 세 개의 나사로 저장 장치 드라이브를 완전히 고정시켜 주십시오.

1. 풋 스탄드의 걸쇠를 케이스 구멍에 맞춰 주십시오.

2. 풋 스탄드를 화살표 방향으로 떨 각 소리가 날 때까지 당겨 주십시오.

풋 스탄드를 제거하기 위해서는 잠금 장치를 푔 후, 후면부 패널 방향으로 밀어 주십시오.

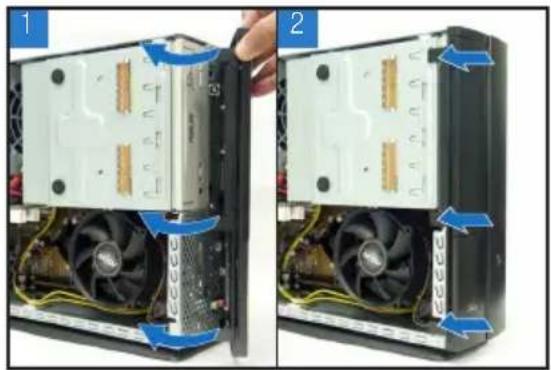

전면부 패널 커버 재설치

1. 케이스 우측에 위치한 구멍에 전 면부 패널 커버 탱을 삽입한 후, 닫아 주십시오.
2. 케이스 탱에 전면부 패널 걸쇠를 삽입해 주십시오.

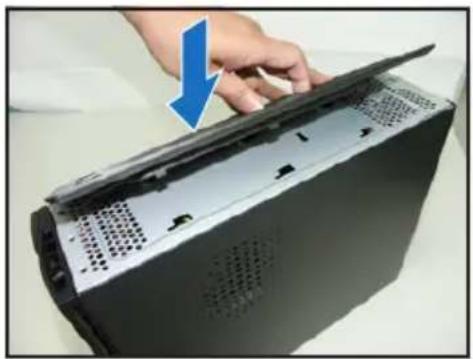

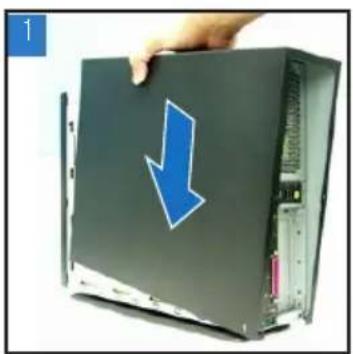

1. 케이스에 커버를 설치해 주십시오. 커버의 탱이 케이스 레일에 올바르게 위치했는지 확인해 주십시오.
2. 커버를 전면부 패널 쪽으로 밀어 주십시오.
3. 두 개의 나사로 커버를 고정시켜 주십시오.
