Type de produit	Barebone PC
Marque	ASUS
Modèle	V2-M2NC61P
Série	V-Serie
Processeurs supportés	Intel Pentium 4 LGA775 et AMD (socket compatible)
Socket CPU	LGA775 pour Intel, socket pour AMD (non spécifié)
Mémoire RAM	DDR DIMM (jusqu'à ? non spécifié, typical up to 4 slots)
Stockage interne	Baies pour disque dur 3.5" (SATA/IDE), lecteur optique 5.25", lecteur disquette 3.5"
Alimentation	Intégrée, sélecteur de tension 115V/230V
Ports avant	2x USB 2.0, ports casque et microphone, HDD LED, bouton Alimentation, Reset
Ports arrière	PS/2 clavier et souris, VGA, parallèle, USB 2.0 (4 ports), LAN RJ-45, audio 6/8 canaux, option E-SATA, série, DVI, S/PDIF
Connecteurs internes	CPU_FAN, sockets DIMM, slots d'extension, connecteurs IDE/SATA, alimentation
Système d'exploitation	Non préinstallé (compatible Windows et Linux)
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon doux ; éviter l'humidité
Sécurité	Débrancher avant intervention ; attention aux broches CPU et DIMM ; ne pas forcer
Réparabilité	Composants standards, carte mère ASUS, pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - V2-M2NC61P ASUS

Quels types de processeurs sont compatibles avec l'ASUS V2-M2NC61P ?

Le barebone supporte les processeurs Intel Pentium 4 au format LGA775 et les processeurs AMD sur socket compatible. Consultez le manuel pour la liste exacte.

Comment installer un processeur Intel sur la carte mère ?

Localisez le socket LGA775, relevez le levier à 135°, placez le CPU avec le triangle doré en bas à gauche, refermez la plaque et abaissez le levier. Attention à ne pas toucher les broches.

Puis-je installer un disque dur SATA ?

Oui, le barebone dispose de baies 3.5" pour disques durs. Connectez les câbles SATA et d'alimentation à l'arrière du disque.

Comment régler la tension d'alimentation ?

Utilisez le sélecteur de tension près du connecteur d'alimentation : position 115V pour 100-127V, 230V pour 200-240V.

Combien de ports USB 2.0 dispose le panneau avant ?

Le panneau avant intègre 2 ports USB 2.0, avec possibilité de 2 supplémentaires selon le modèle (voir manuel).

Comment retirer le panneau latéral ?

Retirez les vis du panneau arrière, faites glisser le panneau latéral vers l'arrière jusqu'à ce que les crochets se détachent.

Quelle mémoire RAM puis-je utiliser ?

Le barebone accepte des modules DDR DIMM. Assurez-vous que l'encoche correspond à l'ergot du socket et enfoncez jusqu'à ce que les clips se referment.

Comment installer un lecteur optique ?

Retirez le cache métallique de la baie 5.25", insérez le lecteur, alignez les pas de vis, fixez avec deux vis de chaque côté, puis branchez les câbles IDE et d'alimentation.

Que faire si je veux ajouter une carte d'extension ?

Retirez le verrou des protections métalliques, enlevez la protection du slot, insérez la carte dans le slot, puis replacez le verrou.

Comment nettoyer le barebone ?

Éteignez et débranchez l'appareil. Utilisez un chiffon doux et sec pour dépoussiérer l'extérieur. Évitez les liquides et l'air comprimé à haute pression.

MODE D'EMPLOI V2-M2NC61P ASUS

ASUS PC (Système barebone)

Manuel d'installation

Caractéristiques de la façade

1. Cache pour baies 5.25"
2. Cache pour baies 3.5"
3. Port casque
4. Port microphone
5. Ports USB 2.0*
6. HDD LED
7. Bouton d'alimentation
8. Bouton Reset

NOTE: *Certains modèles peuvent intégrer deux ports USB 2.0 additionnels et/ou un port IEEE 1394a.

Caractéristiques de l'arrière

NOTE: Les ports du panneau arrière ainsi que leur emplacement peuvent varier selon votre système. Pour une description détaillée, reportez-vous au manuel de l'utilisateur de votre système.

1. Port clavier PS/2 ()
2. Port souris PS/2 ( )
3. Port VGA ( )
4. Port parallèl ( )
5. Ports USB 2.0 ( ) (certains modèles peuvent intégrer quatre ports USB 2.0)
6. Port LAN (RJ-45) ()
7. Un des ports suivants:
8. Port E-SATA (
9. Port Série (COM1) (
10. Port DVI (
11. Port S/PDIF Out optique (
12. Port S/PDIF Out coaxial (
13. Port IEEE 1394a ( ) (uniquement sur certains modèles)

1. Une des configurations de ports audio suivantes:

- 6 canaux

• 8 canaux

Reportez-vous au tableau de configuration contenu dans le manuel de l'utilisateur pour plus de détails.

Composants internes

1. Façade
2. Baie 5.25 pouces vide
3. Baie pour lecteur de disquette

4. Baie pour disque dur

5. Alimentation

6. Slot pour ventilateur châssis
7. Carte mère ASUS *
8. Protections métalliques pour slots d'extension

Choisir le voltage

L'alimentation du système est équipée d'un sélecteur de tension 115 V/230 V situé près du connecteur d'alimentation. Utilisez cet interrupteur pour choisir la bonne tension d'entrée en fonction des standards utilisés dans votre région.

Si la tension dans votre région est de 100-127 V, passez l'interrupteur sur 115 V.

Si la tension dans votre région est de 200-240 V, passez l'interrupteur sur 230 V.

NOTE: Reportez-vous au manuel de l'utilisateur du système pour l'emplacement exacte du sélecteur de voltage.

Retirer le panneau latéral et la façade

1. Retirez les vis du panneau arrière.
2. Faites glisser le panneau latéral vers l'arrière jusqu'à ce que ses crochets se détachent des onglets du châssis. Mettez le panneau latéral de côté.
3. Repérez les crochets de la façade, et soulevez-les jusqu'à ce qu'ils se détachent du châssis.
4. Faites pivoter la façade vers la droite, jusqu'à ce que les clapets situés sur le côté droit du panneau soient visibles.
5. Retirez la façade, puis mettez-la de côté.

Installer le CPU

Installer un processeur Intel® Pentium® 4 au format LGA775

1. Localisez le socket du CPU sur la carte mère.
2. Pressez le levier avec votre pouce (A) et glissez-le vers la gauche (B) jusqu'à ce qu'il soit libéré du loquet de rétention.

ATTENTION: Pour éviter d'endommager les broches du socket, ne retirez pas le cache PnP sauf pour installer le CPU.

1. Levez le levier dans la direction de la flèche à un angle de 135°.

2. Levez la plaque avec votre pouce à un angle de 100°(4A), puis poussez le couvercle PnP de la plaque pour l'enlever (4B).

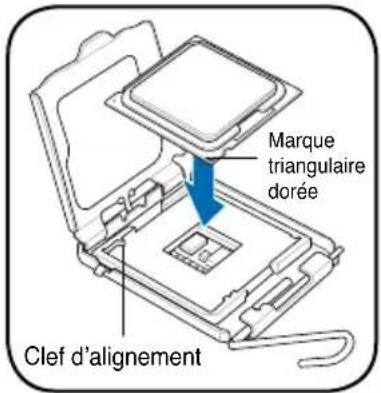

3. Placez le CPU au dessus du socket, en vous assurant que le triangle doré soit dans le coin inférieur gauche du socket. La clef d'alignement du socket doit correspondre avec l'encoche du CPU.

4. Refermez la plaque (A), puis poussez le levier (B) jusqu'à ce qu'il soit accroché par le loquet de rétention.

Installer le AMD CPU

1. Repérez le socket du CPU, puis soulever le levier du socket de 90°-100°.
2. Placez le CPU sur le socket, en vous assurant que le triangle doré sur le CPU est installé sur le triangle du socket.
3. Abaissez le levier du socket afin de sécuriser le CPU.

ATTENTION: Une mauvaise installation du CPU sur le socket peut plier les broches et sérieusement endommager le CPU!

Installer l'ensemble dissipateur-ventilateur

Installer un ensemble dissipateur-ventilateur pour processeur Intel® Pentium® 4

1. Placez le dissipateur sur le processeur, en vous assurant que les quatre systèmes de serrage correspondent aux trous de la carte mère.
2. Pressez sur deux systèmes de serrage à la fois en séquence diagonale pour fixer l'ensemble dissipateur-ventilateur.
3. Lorsque l'ensemble dissipateur-ventilateur est en place, connectez le câble du ventilateur CPU au connecteur de la carte mère étiqueté CPU_FAN.

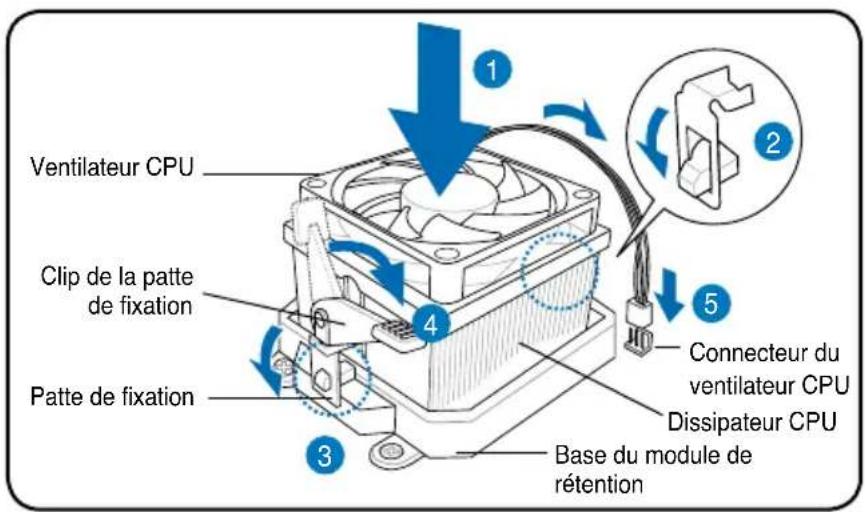

Installer un ensemble dissipateur-ventilateur pour processeur AMD

1. Placez l'ensemble ventilateur-dissipateur sur le CPU.

IMPORTANT. Assurez-vous que l'ensemble dissipateur-ventilateur soit bien fixé à la base du système de rétention, sinon il vous sera impossible d'attacher le clip de fixation.

1. Fixez une extrémité de la patte de fixation au module de rétention.
2. Fixez l'autre extrémité de la patte de fixation (près du clip de fixation) au module de rétention jusqu'à ce qu'un clic se fasse entendre.

NOTE. La boîte de votre CPU doit contenir les instructions d'installation du CPU, de l'ensemble dissipateur-ventilateur, et du module de rétention. Si les instructions de cette section ne correspondent pas à celles de la documentation du CPU, suivre cette dernière,

1. Abaissez les loquets de fixation du module de rétention afin de sécuriser l'ensemble dissipateur-ventilateur à la base du module.
2. Connectez le câble du ventilateur CPU au connecteur de la carte mère.

ATTENTION: N'oubliez pas de connecter le câble du ventilateur au connecteur de la carte mère! Des erreurs lors de la surveillance du matériel peuvent survenir si vous ne branchez pas ce connecteur.

Installer un module DIMM

1. Localisez les sockets DIMM de la carte mère.
2. Déverrouillez un socket DIMM en pressant sur les clips de rétention vers l'extérieur.
3. Alignez un module DIMM sur le socket de sorte que l'encoche sur la DIMM corresponde à l'ergot du socket.
4. Enfoncez le module DIMM dans le socket jusqu'à ce que les clips de rétention se referment.

• Débranchez la source d'alimentation avant d'ajouter ou de retirer des modules DIMMs. Ne pas le faire peut endommager la carte mère et/ou les composants.
• Un module DDR DIMM est verrouillé par une encoche, de sorte qu'il ne peut entrer dans le socket que dans un seul sens. NE FORCEZ pas sur un module pour le faire entrer dans son socket pour ne pas l'endommager.

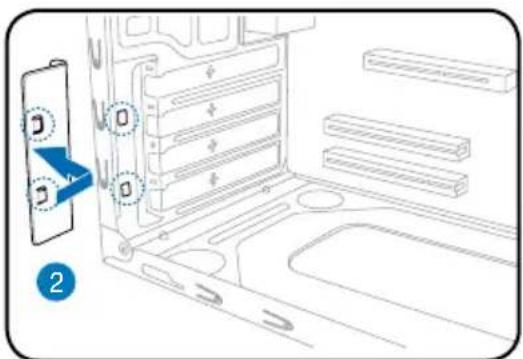

Installer une carte d'extension

1. Retirez le verrou des protections métalliques.

1. Insérez le connecteur de la carte dans le slot et pressez jusqu'à ce que la carte soit en place.

2. Replacez le verrou des protections métalliques.

3. Enlevez la protection métallique du slot que vous voulez utiliser.

Installer des disques de stockage

Installer un lecteur optique

1. Mettez le châssis en position verticale, puis retirez le premier cache métallique pour baie 5.25".
2. Insérez le lecteur optique dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.
3. Sécurisez le lecteur optique grâce à deux vis sur les deux côtés de la baie.
4. Connectez les câbles IDE(A), et d'alimentation (B) aux connecteurs situés à l'arrière du lecteur.

Installer un lecteur de disquettes

1. Mettez le châssis en position verticale, puis retirez le premier cache métallique pour baie 3.5".
2. Insérez le lecteur de disquettes dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.
3. Sécurisez le lecteur de disquettes grâce à deux vis sur les deux côtés de la baie.
4. Connectez le câble du lecteur de disquettes (A) et d'alimentation (B) à l'arrière du lecteur.

Installer un disque dur

1. Mettez le châssis en position verticale, puis retirez le deuxième cache métallique pour baie 3.5".
2. Insérez le disque dur dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.

1. Sécurisez le disque dur grâce à deux vis sur les deux côtés de la baie.

2. Pour un disque dur SATA: connectez les câbles SATA et d'alimentation aux connecteurs à l'arrière du disque. Pour un disque dur IDE: connectez les câbles IDE et d'alimentation aux connecteurs à l'arrière du disque.

Retirer le cache des baies et replacer la façade et le panneau latéral

Si vous avez installé un disque optique et/ou un lecteur de disquette, retirer le cache des baies de la façade avant de replacer cette dernière. Pour ce faire:

1. Repérez les clips sur le cache des baies.
2. Poussez les clips vers l'extérieur afin de libérer le cache.
3. Repoussez le cache vers l'intérieur, puis mettez-le de côté.
4. Suivez les mêmes instructions afin de retirer le cache pour baie 3.5".

Pour replacer la façade et le panneau latéral:

1. Insérez les clapets de la façade dans les ouvertures situées sur le côté droit du châssis.
2. Pivotez la façade sur la gauche, puis insérez les crochets dans le châssis jusqu'à ce que la façade tienne bien en place.
3. Insérez les crochets du panneau latéral dans les ouvertures situées en haut et en bas du châssis.
4. Glissez le panneau latéral en direction de la façade jusqu'à ce qu'il tienne bien.
5. Sécurisez le capot avec les deux vis, retirées précédemment.
