Typ produktu	LCD monitor
Značka	ASUS
Model	TUF Gaming VG279QL3A
Velikost obrazovky	27 palců (68,6 cm)
Maximální rozlišení	1920 x 1080 při 180 Hz
Doba odezvy	1 ms (GtG), 1 ms MPRT
Jas	350 cd/m² (typický), 450 cd/m² (špičkový)
Kontrast	1000:1 (typický)
Pozorovací úhly	178° horizontálně / 178° vertikálně
Zobrazitelné barvy	16,7 milionů (8 bit)
Barevný gamut	sRGB 125 %, DCI-P3 90 %
Video vstupy	2 x HDMI 2.0, 1 x DisplayPort 1.2
Vestavěné reproduktory	2 x 2 W stereo
Sluchátkový výstup	Ano
Herní funkce	GamePlus (zaměřovač, počítadlo FPS, stopky), GameVisual (8 režimů), ELMB, Adaptive-Sync, Shadow Boost
Vizuální komfort	Filtr modrého světla, bez blikání
Ergonomické nastavení	Náklon (-5° až +23°), otočení (±15°), rotace (±90°), výška (12 cm)
Rozměry (se stojanem)	615 x 547 x 215 mm (nejvyšší poloha)
Rozměry (bez stojanu)	615 x 369 x 60 mm
Hmotnost (se stojanem)	5,9 kg
Hmotnost (bez stojanu)	3,7 kg
Napájení	100-240 V, 50/60 Hz, 1,5 A
Spotřeba energie (max)	16 W
Spotřeba v pohotovostním režimu	< 0,5 W
Montáž VESA	100 x 100 mm (sada se prodává samostatně)
Čištění	Měkký a nepouštějící vlákna hadřík, čisticí prostředek na LCD bez alkoholu a acetonu
Provozní teplota	0 °C až 40 °C

Často kladené otázky - TUF Gaming VG279QL3A ASUS

Jak nastavit výšku a náklon monitoru?

Monitor nabízí nastavení výšky 12 cm, náklonu -5° až +23°, otočení ±15° a rotaci o 90°. Pro nastavení pevně držte stojan a postupně vyvíjejte tlak.

Jaké je maximální rozlišení a obnovovací frekvence?

Maximální rozlišení je 1920 x 1080 pixelů s obnovovací frekvencí 180 Hz přes DisplayPort nebo HDMI.

Jak aktivovat funkci ELMB (snížení rozmazání)?

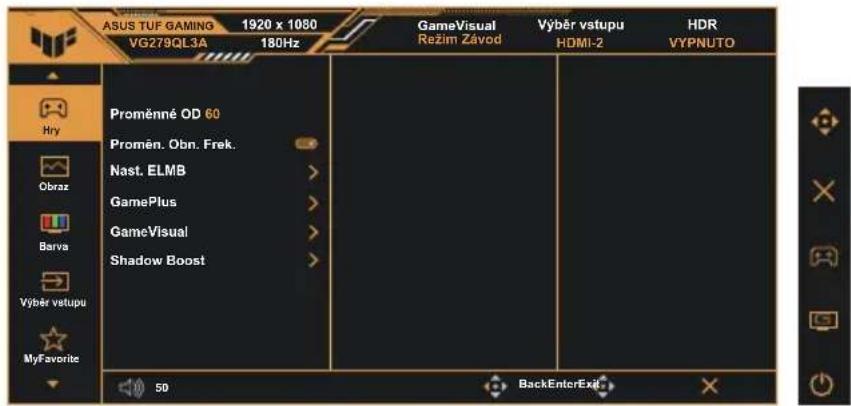

V nabídce OSD přejděte do 'Hra' a poté 'Nast. ELMB'. Aktivujte ji. Upozorňujeme, že ELMB je deaktivováno, pokud je vertikální frekvence nižší než 85 Hz.

Jaké kabely jsou součástí balení?

Balení obsahuje: monitor, stojan, stručný průvodce, záruční list, napájecí kabel a volitelně kabel HDMI nebo DisplayPort.

Jak vyčistit obrazovku bez poškození?

Vypněte monitor a odpojte jej. Použijte měkký a nepouštějící vlákna hadřík mírně navlhčený čisticím prostředkem na LCD. Nikdy nepoužívejte alkohol, aceton nebo abrazivní prostředky.

Mohu monitor upevnit na rameno VESA?

Ano, je kompatibilní s VESA 100 x 100 mm. Sejměte stojan odšroubováním 4 šroubů pod gumovými krytkami. Použijte certifikovanou sadu pro montáž na zeď UL s nosností alespoň 12 kg.

Jak vstoupit do nabídky OSD a změnit jazyk?

Stiskněte 5směrný joystick na zadní straně pro otevření nabídky. Přejděte do 'Nast. systému' a poté 'Jazyk' pro výběr češtiny.

Co dělat, když obrazovka zůstane černá?

Zkontrolujte, zda je monitor zapnutý (bílá kontrolka), zda je napájecí kabel správně zapojen a zda je signálový kabel (HDMI/DP) správně připojen k PC. Vyzkoušejte jiný kabel nebo zdroj.

Jak aktivovat filtr modrého světla?

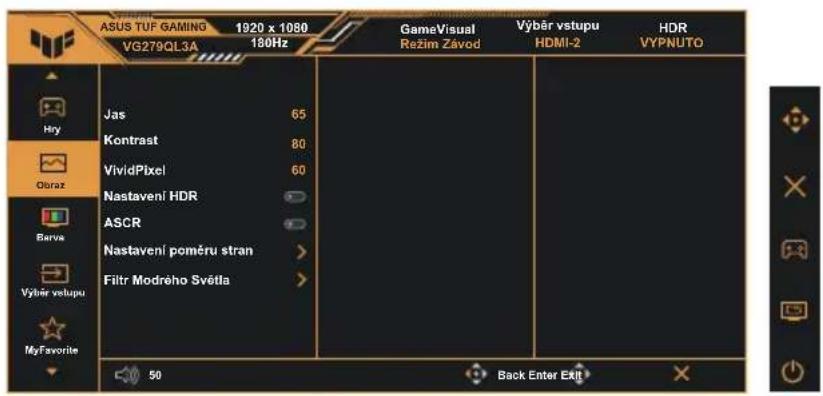

V nabídce OSD přejděte do 'Obraz' a poté 'Filtr Modrého Světla'. Vyberte úroveň 1 až 4. Úroveň 4 je certifikována TÜV a maximálně snižuje modré světlo.

Má monitor vestavěné reproduktory?

Ano, má dva stereo reproduktory o výkonu 2 W každý. Hlasitost se nastavuje v nabídce OSD přes 'Nast. systému' > 'Zvuk'.

NÁVOD K OBSLUZE TUF Gaming VG279QL3A ASUS

Uživatelská příručka

Upozornění...... iii

Bezpečnostní informace ...... v

Péče a údržba...... viii

Sběrné služby ix

1.1 Vítejte! 1-1

1.2 Obsah balení.... 1-1

1.3 Sestavení monitoru.... 1-2

1.4 Připojení kabelů 1-3

1.4.1 Zadní strana LCD monitoru....1-3

1.5 Představení monitoru 1-4

1.5.1 Používání ovládacího tlačítka 1-4

2.1 Nastavení monitoru.... 2-1

2.2 Odpojení ramena/stojanu (pro držák na stěnu VESA)...... 2-2

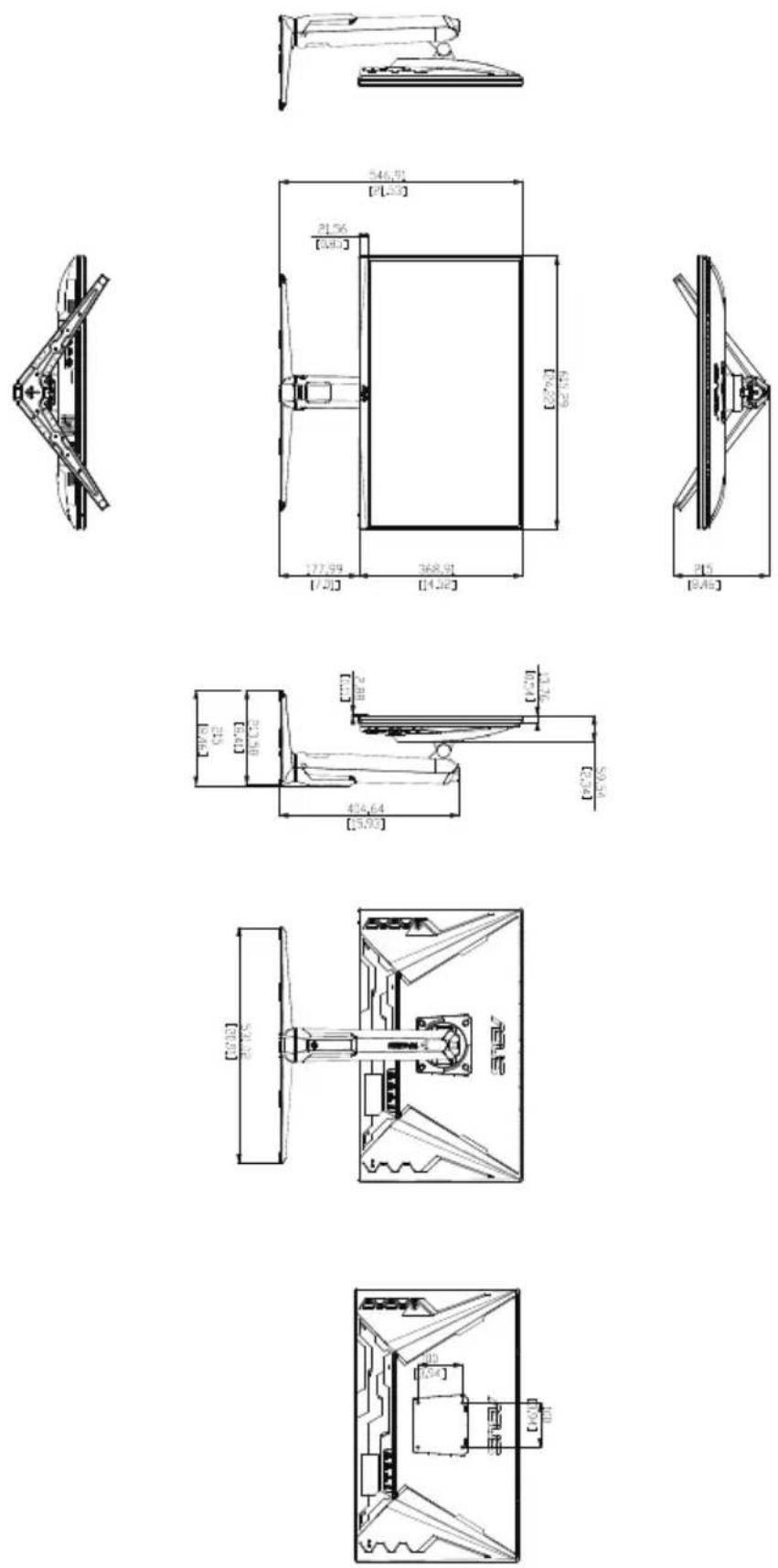

2.3 Vnější rozměry.... 2-3

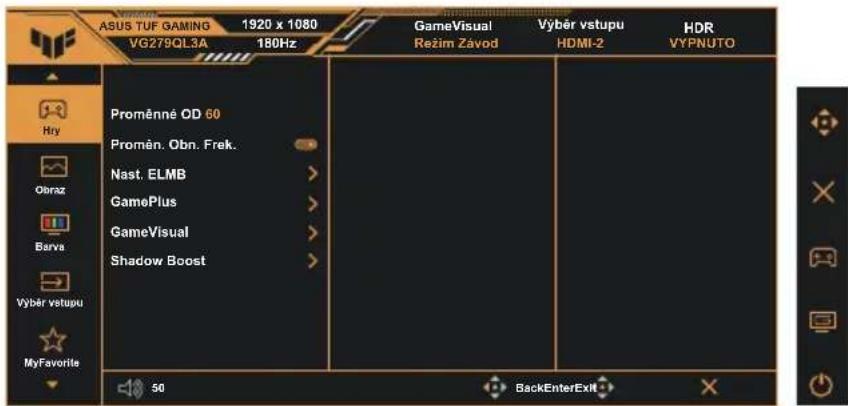

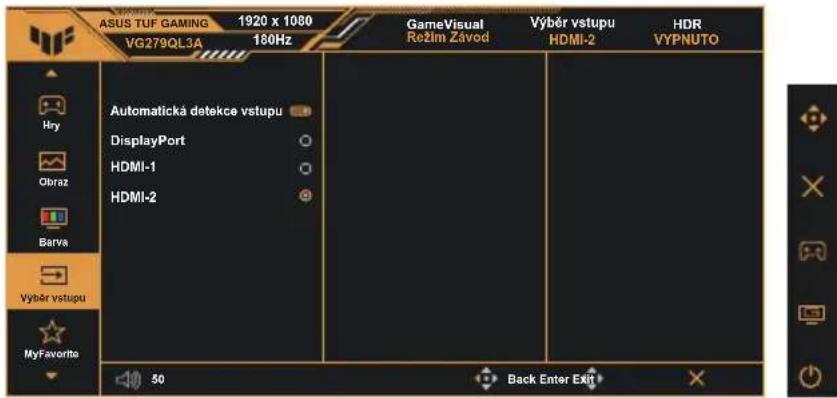

3.1 Nabídka OSD (On-Screen Display).... 3-1

3.1.1 Změna konfigurace 3-1

3.1.2 Představení funkcí OSD 3-2

3.2 Specifikace 3-7

3.3 Řešení potíží (FAQ) 3-8

3.4 Seznam podporovaných frekvencí.... 3-9

Copyright © 2023 ASUSTeK COMPUTER INC. Všechna práva vyhrazena.

Žádná část této příručky, včetně výrobků a softwaru v příručce popsaných, nesmí být bez písemného souhlasu firmy ASUSTeK COMPUTER INC. („ASUS“) reprodukována, přenášena, přepisována, ukládána do systému pro ukládání dat ani překládána do žádného jazyka v žádné podobě a žádným způsobem, kromě dokumentace uložené kupujícím pro účel zálohování.

Záruka na produkt nebo službu zaniká, pokud: (1) produkt je opraven, upraven nebo změněn bez písemného svolení firmy ASUS nebo (2) výrobní číslo produktu je nečitelné nebo chybí.

ASUS POSKYTUJE TUTO PŘÍRUČKU „TAK, JAK JE“, BEZ ZÁRUKY JAKÉHOKOLI DRUHU, AŤ VÝSLOVNÉ NEBO VYPLÝVAJÍCÍ, VČETNĚ, ALE NIKOLI JEN, PŘEDPOKLÁDANÝCH ZÁRUK NEBO PODMÍNEK PRODEJNOSTI A VHODNOSTI PRO URČITÝ ÚČEL. V ŽÁDNÉM PŘÍPADĚ NEBUDE FIRMA ASUS, JEJÍ ŘEDITELÉ, VEDOUCÍ PRACOVNÍCI, ZAMĚSTNANCI ANI ZÁSTUPCI ODPOVÍDAT ZA ŽÁDNÉ NEPŘÍMÉ, ZVLÁŠTNÍ, NAHODILÉ NEBO NÁSLEDNÉ ŠKODY (VČETNĚ ZA ZTRÁTU ZISKŮ, ZTRÁTU PODNIKATELSKÉ PŘÍLEŽITOSTI, ZTRÁTU POUŽITELNOSTI ČI ZTRÁTU DAT, PŘERUŠENÍ PODNIKÁNÍ A PODOBNĚ), I KDYŽ BYLA FIRMA ASUS UPOZORNĚNA NA MOŽNOST TAKOVÝCH ŠKOD ZPŮSOBENÝCH JAKOUKOLIV VADOU V TÉTO PŘÍRUČCE NEBO VE VÝROBKU.

TECHNICKÉ ÚDAJE A INFORMACE OBSAŽENÉ V TÉTO PŘÍRUČCE JSOU POSKYTNUTY JEN PRO INFORMACI, MOHOU SE KDYKOLIV ZMĚNIT BEZ PŘEDCHOZÍHO UPOZORNĚNÍ, A NEMĚLY BY BÝT POVAŽOVÁNY ZA ZÁVAZEK FIRMY ASUS. ASUS NEODPOVÍDÁ ZA ŽÁDNÉ CHYBY A NEPŘESNOSTI, KTERÉ SE MOHOU OBJEVIT V TÉTO PŘÍRUČCE, VČETNĚ VÝROBKŮ A SOFTWARU V PŘÍRUČCE POPSANÝCH.

Produkty a názvy firem v této příručce mohou, ale nemusí být registrovanými obchodními známkami nebo copyrighty příslušných firem, a používají se zde pouze pro identifikaci a objasnění a ve prospěch jejich majitelů, bez záměru poškodit cizí práva.

Upozornění

Prohlášení pro Federální komunikační komisi

Toto zařízení vyhovuje části 15 předpisů FCC. Provoz vyžaduje splnění následujících dvou podmínek:

- Toto zařízení nesmí způsobovat rušení a toto zařízení musí snést veškeré přijaté rušení, včetně rušení, které by mohlo způsobit nežádoucí činnost.

Toto zařízení bylo testováno a bylo shledáno, že vyhovuje omezením pro digitální zařízení třídy B, dle části 15 pravidel Federální komunikační komise (FCC). Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat energii na rozhlasové frekvenci, a pokud není instalováno a používáno podle pokynů, může rušit rádiovou komunikaci. Neexistuje však žádná záruka, že v konkrétní instalaci nedojde k rušení. Pokud toto zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, což lze zjistit tak, že zařízení vypnete a zapnete, uživateli doporučujeme zkusit odstranit rušení pomocí jedné nebo několika z následujících metod:

• Otočit nebo přemístit přijímací anténu.
• Zvětšit odstup mezi zařízením a přijímačem.
• Připojit zařízení do zásuvky na jiném okruhu, než do kterého je připojen přijímač.
• Poradit se s dodavatelem nebo zkušeným rozhlasovým/TV technikem.

Prohlášení pro kanadské Ministerstvo komunikací

Toto digitální zařízení nepřekračuje limity třídy B pro vyzařování v rádiovém pásmu z digitálních zařízení, jak je stanoví předpisy o rádiovém rušení kanadského Ministerstva komunikací.

Toto digitální zařízení třídy B vyhovuje kanadské normě ICES-003.

Zařízení může spadnout a způsobit vážné zranění nebo smrt. Aby nedošlo ke zranění, je nutné toto zařízení připevnit k podlaze/zdi podle pokynů pro instalaci.

EAC

Prohlášení o shodě

Toto zařízení splňuje požadavky harmonizační směrnice zákonů členských zemí o elektromagnetické kompatibilitě (2014/30/EU), směrnice o nízkém napětí (2014/35/EU), směrnice ErP (2009/125/EC) a směrnice RoHS (2011/65/EU). Na základě testování tohoto produktu bylo zjištěno, že splňuje harmonizované normy pro IT vybavení. Tyto harmonizované normy byly vydány v rámci rozhodnutí o směrnicích Evropské unie.

Symbol směrnice OEEZ

Tento symbol na výrobku nebo na jeho balení označuje, že je zakázáno výrobek likvidovat společně s komunálním odpadem. Použitý elektrický nebo elektronický výrobek jste povinni odevzdat na vyhrazeném sběrném místě k další recyklaci. Separovaný sběr a recyklace použitých elektrických a elektronických výrobků pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví a životní prostředí. Další informace o nejbližším sběrném místě, na kterém můžete odevzdat použitý elektrický nebo elektronický výrobek, vám poskytne orgán místní samosprávy, nejbližší sběrná služba nebo prodejce, u kterého jste výrobek zakoupili.

Bezpečnostní informace

• Před přípravou monitoru k použití si pečlivě přečtěte veškerou dodávanou dokumentaci.
• Aby nedošlo k požáru nebo zásahu elektrickým proudem, nevystavujte monitor dešti ani vlhkosti.
• Nepokoušejte se rozebírat kryt monitoru. Uvnitř je vysoké napětí, které by mohlo způsobit úraz.
• Při poruše napájecího zdroje se jej nepokoušejte opravovat. Obraťte se na kvalifikovaného servisního technika nebo prodejce.
• Před použitím produktu zkontrolujte, zda jsou všechny kabely správně zapojeny a zda nejsou napájecí kabely poškozeny. Při zjištění jakéhokoli poškození okamžitě kontaktujte prodejce.
• Otvory a štěrbiny v zadní a horní straně krytu monitoru zajišťují větrání. Neblokujte je. Neumisťujte produkt do blízkosti nebo nad radiátor nebo jiný zdroj tepla, pokud není zajištěno dostatečné větrání.
• Monitor smí být napájen jen napájecím napětím uvedeným na štítku. Pokud si nejste jisti, jaké napájecí napětí máte v domácnosti, obraťte se na prodejce nebo dodavatele elektřiny.
• Použijte vhodnou koncovku kabelu pro vaši zásuvku elektrorozvodné sítě.
• Nepřetěžujte napájecí panely a prodlužovací kabely. Přetížení může vést k požáru nebo k zásahu elektrickým proudem.
• Vyhýbejte se extrémně prašnému prostředí, změnám teploty a vlhkosti. Monitor neumisťujte do prostor, kde hrozí navlhnutí/postříkání. Monitor umístěte na stabilní povrch.
• Za bouřky nebo pokud nebude dlouho používán, odpojte produkt od elektrorozvodné sítě. Tím se zabrání poškození monitoru při přepětích v síti.
• Zabraňte vniknutí předmětů a kapalin do otvorů/výřezů na krytu monitoru.
• V zájmu dobré funkce připojujte monitor jen k počítačům se schválením UL vybaveným správně konfigurovanou zásuvkou označenou 100 až 240 V AC.
• Používaná elektrická zásuvka se musí nacházet v blízkosti zařízení a musí být snadno přístupná.
• V případě technických potíží s monitorem kontaktujte kvalifikovaného servisního technika nebo prodejce.
• Před připojením zástrčky k elektrické zásuvce připojte uzemnění. Před odpojením zástrčky z elektrické zásuvky nezapomeňte odpojit uzemnění.

VAROVÁNÍ

Používáním jiných než určených extraaurálních nebo intraaurálních sluchátek může dojít ke ztrátě sluchu způsobené nadměrným hlukem.

Ujistěte se, že rozvodová síť budovy obsahuje jistič 120/240 V, 20 A (maximálně).

Pokud je napájecí kabel opatřen tříkolíkovou zástrčkou, zapojte kabel do uzemněné tříkolíkové zásuvky. Nebraňte ve funkčnosti uzemňovacího kolíku na zástrčce, například použitím dvoukolíkového adaptéru.

Uzemňovací kolík je důležitým bezpečnostním prvkem.

Nebezpečí související se stabilitou.

Výrobek může spadnout a způsobit vážné zranění nebo smrt. Výrobek je nutné připevnit k podlaze/zdi podle pokynů pro instalaci, aby nedošlo ke zranění.

Výrobek může spadnout a způsobit vážné zranění nebo smrt. Mnohým úrazům, obzvláště u dětí, lze předejít dodržováním jednoduchých zásad:

VŽDY používejte skříňky, stojany nebo způsoby instalace doporučené výrobcem produktu.

VŽDY používejte nábytek, který dokáže výrobek udržet.

VŽDY zajistěte, aby výrobek nepřesahoval nábytek, na kterém je umístěn.

VŽDY poučte děti o nebezpečí, které hrozí při lezení na nábytek, když se budou snažit dostat k výrobku nebo jeho ovládacím prvkům.

VŽDY veďte kabely připojené k výrobku tak, aby o ně nikdo neklopýtal, netahal za ně a nechytal je.

NIKDY nepokládejte výrobek na nestabilní místo.

NIKDY výrobek neumisťujte na vysoký nábytek (například skříně nebo knihovny) bez zajištění nábytku a výrobku pomocí vhodné podpěry.

NIKDY výrobek neumisťujte na textilie nebo jiné materiály, které by mohly být mezi výrobkem a nábytkem.

NIKDY na výrobek ani na nábytek, na kterém se výrobek nachází, neumisťujte předměty, které by mohly lákat děti k tomu, aby na ně lezly (například hračky nebo dálkové ovladače).

Při skladování a přemisťování výrobku by měly být dodržovány stejné zásady.

Nadměrný akustický tlak ze sluchátek do uší a na uši může způsobit ztrátu sluchu. Nastavení ekvalizéru na maximální výkon zvyšuje výstupní napětí sluchátek do uší a na uši a zároveň hladinu akustického výkonu.

Prohlášení o omezení nebezpečných látek (Indie)

Tento produkt vyhovuje předpisům „India E-Waste (Management)

Směrnice 2016“ zakazuje použití olova, rtuti, hexavalentního chrómu, polybromovaných bifenylů (PBB) a polybromovaných difenyletherů (PBDE) v koncentracích přesahujících 0,1 hmotnostního % v homogenních materiálech a 0,01 hmotnostního % v homogenních materiálech pro kadmium, s výjimkou případů uvedených v příloze II této směrnice.

Péče a údržba

ASUSTeK Computer Inc.Address AdditEss, No.725 Kato Rd, Fremont,Lide Rd., Beitou Dist.,Taipei City 112, TaiwanTelephone [phone] Fax [phone]Fax [phone]E-mail [e-mail] http://www.asus.com.tw/Technical Support Technical Support		ASUS Computer International (America)CA 94538, USAWebsitehttp://usa.asus.com/Technical Support Technical SupportTelephone [phone] (English Only) Telephone [phone]+1-905-370-2787 (French Only) Support Fax [phone]Online Supporthttp://support.asus.com/	ASUS Computer GmbH (Germany and Austria)Address Harkortstr. 21-23D-40880 Ratingen, GermanyTelephone [phone]Telephone [phone]Websitehttp://www.asus.de/Online Contacthttp://www.asus.de/sales
Technical SupportTelephone [phone]

Před zvednutím nebo přemístěním monitoru je lepší odpojit signálový a napájecí kabel. Při zvedání monitoru dodržujte postupy správného zvedání. Při zvedání nebo přenášení držte monitor za okraje. Nezvedejte monitor za stojan nebo kabel.

• Před zvednutím nebo přemístěním monitoru je lepší odpojit signálový a napájecí kabel. Při zvedání monitoru dodržujte postupy správného zvedání. Při zvedání nebo přenášení držte monitor za okraje. Nezvedejte monitor za stojan nebo kabel.
• Čištění. Vypněte monitor a odpojte napájecí kabel. Povrch monitoru čistěte hadříkem, který nedře a nepouští vlákna. Odolné skvrny lze odstranit hadříkem navlhčeným v jemném čistícím prostředku.
• Nepoužívejte čisticí prostředek s obsahem alkoholu nebo acetonu. Použijte čisticí prostředek určený na LCD monitory. Nestříkejte čisticí prostředek přímo na povrch displeje, hrozí vniknutí do monitoru a úraz elektrickým proudem.

• Displej může na začátku používání blikat, jde o vlastnost zářivkového podsvícení. Vypnutím a zapnutím vypínače blikání odstraníte.
• V závislosti na pozadí pracovní plochy se může mírně odlišovat jas různých částí displeje.
• Pokud zobrazujete stejný obraz několik hodin, může se do displeje „vypálit“ a přetrvávat. Displej se postupně, ale pomalu „vzpamatuje“, nebo jej na několik hodin vypněte.
• Pokud je displej černý nebo bliká nebo vůbec nefunguje, obraťte se na servis nebo prodejce se žádostí o opravu. Nepokoušejte se jej opravovat sami!

Konvence použité v této příručce

VAROVÁNÍ: Informace ohledně prevence úrazů při akcích prováděných uživatelem.

UPOZORNĚNÍ: Informace ohledně prevence poškození součásti při akcích prováděných uživatelem.

DŮLEŽITÉ: Pokyny, které MUSÍTE přesně dodržet.

POZNÁMKA: Další informace a tipy pomáhající při činnosti.

Kde najdete další informace

Další informace a aktualizace produktu a softwaru jsou dostupné z níže uvedených zdrojů.

1. Web ASUS

Celosvětový web ASUS nabízí aktualizované informace o hardwaru a softwaru ASUS. Viz http://www.asus.com

2. Volitelná dokumentace

S produktem může být dodávána volitelná dokumentace, poskytovaná prodejcem. Tyto dokumenty nejsou standardní součástí balení.

3. Chraňte si zrak s monitory ASUS EYE CARE

Tyto nejnovější monitory ASUS jsou vybaveny jedinečnými technologiemi filtru modrého světla a zobrazení bez blikání, které chrání zdraví vašeho zraku v dnešním digitálním světě. Viz https://www.asus.com/Microsite/display/eye_care_technology/

Sběrné služby

Programy pro recyklaci a sběr použitých produktů společnosti ASUS vycházejí z našeho závazku dodržování nejvyšších standardů pro ochranu našeho životního prostředí. Věříme, že poskytováním těchto řešení našim zákazníkům umožníme odpovědně recyklovat naše produkty, baterie a další součásti a také obalové materiály.

Podrobné informace o recyklaci v různých regionech najdete na adrese http://csr.asus.com/english/Takeback.htm.

Informace o produktu pro energetický štítek EU

1.1 Vítejte!

Děkujeme, že jste zakoupili LCD monitor ASUS®!

Nejnovější širokoúhlý LCD monitor firmy ASUS poskytuje čistší, širší a jasnější zobrazení a navíc řadu funkcí zlepšujících váš zážitek z obrazu.

Díky bohaté nabídce funkcí si můžete vychutnat pohodlí a krásné zobrazení, kterým se tento monitor vyznačuje!

1.2 Obsah balení

Překontrolujte, zda jste obdrželi všechny součásti:

√ LCD monitor √ Podstavec monitoru √ Stručná příručka Záruční list √ Napájecí kabel √ Kabel HDMI (volitelně) √ Kabel DP (volitelně)

- V případě, že některá z výše uvedených součástí chybí nebo je poškozena, okamžitě kontaktujte prodejce.

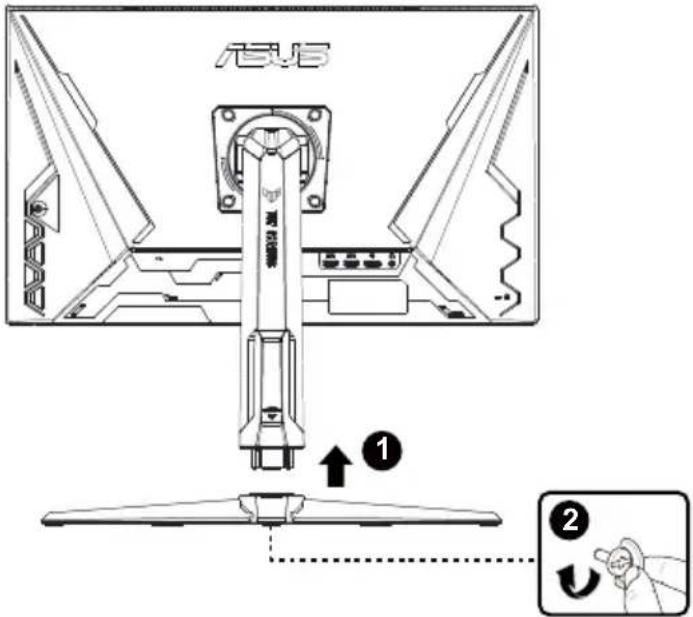

1.3 Sestavení monitoru

Pokyny pro sestavení monitoru:

1. Položte monitor obrazovkou na látku roztaženou na stole, poté upevněte základnu ke stojánku a pevně spojte šroubem. Šrouby lze snadno dotáhnout jen prsty.
2. Nastavte sklon monitoru, který vám nejvíce vyhovuje.

*Velikost šroubu pro základnu: M6 x 15mm

1.4 Připojení kabelů

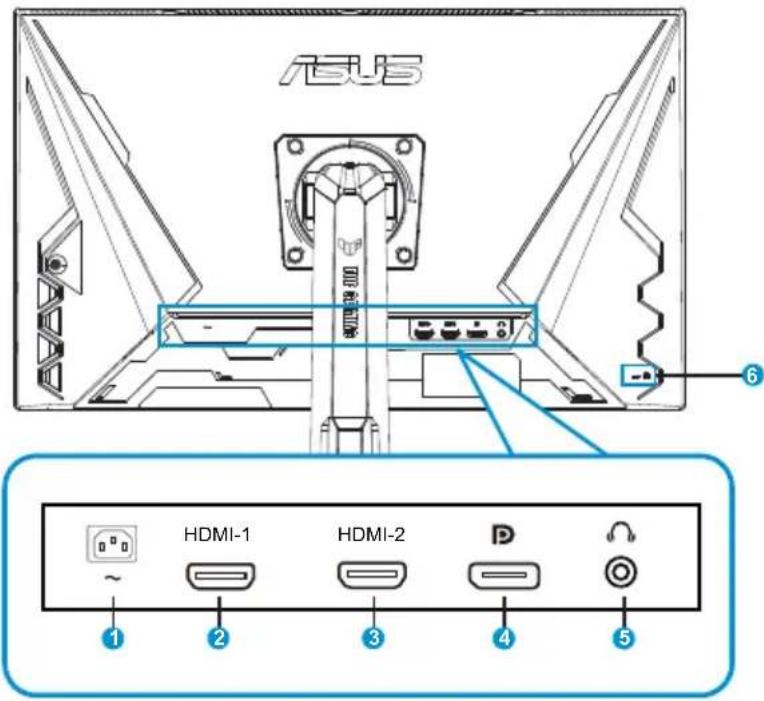

1.4.1 Zadní strana LCD monitoru

1. Port AC-IN
2. Port HDMI-1
3. Port HDMI-2
4. Vstupní port DP
5. Port výstupu pro sluchátka
6. Zámek Kensington

1.5 Představení monitoru

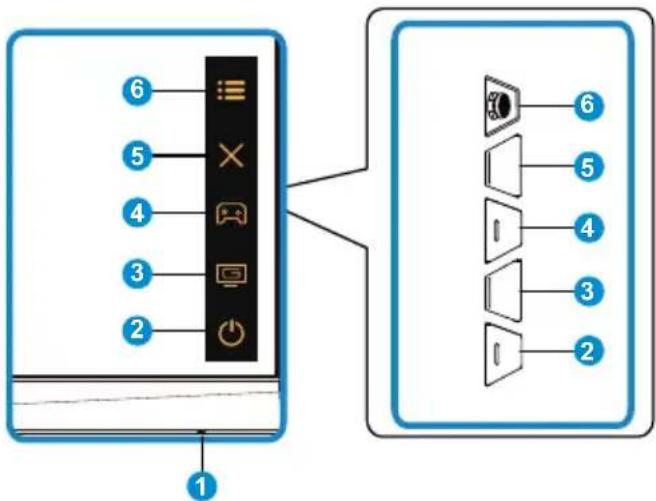

1.5.1 Používání ovládacího tlačítka

Ovládací tlačítko na zadní straně monitoru slouží k úpravám nastavení obrazu.

1. Indikátor napájení:

• Význam barev kontrolky napájení je v následující tabulce.

Stav Popis

Bílá ZAPNUTO

Oranžová Režim připravenosti

VYPNUTO VYPNUTO

2. Tlačítko Napájení:

- Stiskem tohoto tlačítka zapnete/vypnete monitor.

3. Tlačítko GameVisual:

Toto je klávesová zkratka 2.

- Tímto rychlým tlačítkem můžete přepínat mezi osmi přednastavenými režimy (Režim Krajina, Režim Závod, Režim Kino, Režim RTS/RPG, Režim FPS, Režim sRGB, Režim MOBA a Uživatelský režim) s technologií optimalizace obrazu GameVisual™ Video Intelligence Technology.

4. Tlačítko GamePlus:

Toto je klávesová zkratka 1

- GamePlus: Funkce GamePlus poskytuje sadu nástrojů a vylepšuje herní prostředí pro uživatele při hraní různých typů her. Zejména funkce Vlasový kříž je speciálně určena pro nové hráče nebo začátečníky, kteří se zajímají o hry FPS (First Person Shooter).

Pokyny pro aktivaci funkce GamePlus:

• Stisknutím tlačítka GamePlus vstupte do hlavní nabídky GamePlus.
• Slouží k aktivaci funkcí Počítadlo FPS, Vlasový kříž, Časovač, Stopky nebo Zarovnání zobrazení.
• Posouváním tlačítka (nahoru/dolů) vyberte a stisknutím tlačítka (potvrďte) požadovanou funkci. Stisknutím tlačítka ukončíte nabídku.
• Vlasový kříž/Časovač/Stopky/Počítadlo FPS lze posouvat stisknutím 5směrného tlačítka.

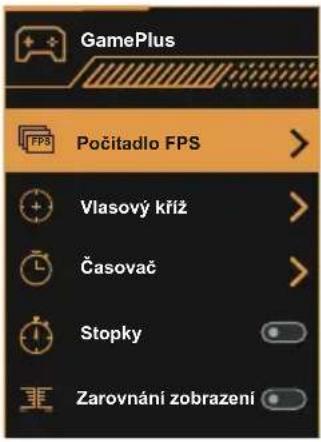

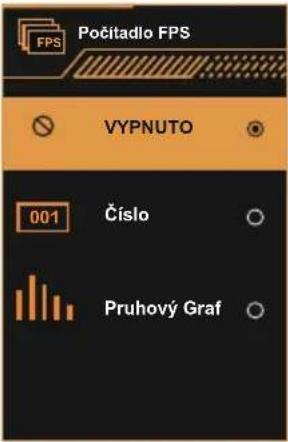

Hlavní nabídka GamePlus	GamePlus-FPS

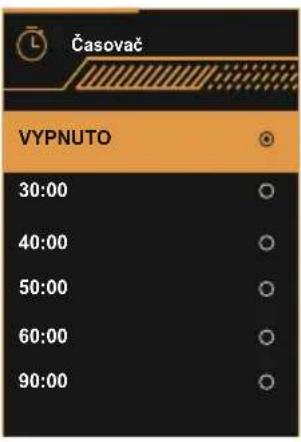

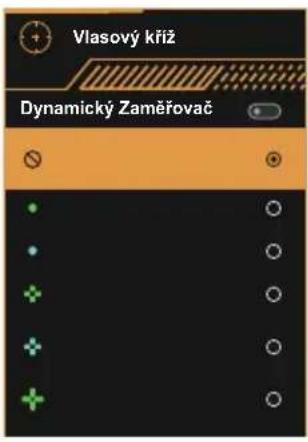

GamePlus-Vlasový kříž	GamePlus-Časovač

5. Tlačítko Zavřít:

- Ukončí nabídku OSD.

6. Tlačítko (5směrné):

• Otevření nabídky OSD. Slouží k potvrzení vybrané položky nabídky OSD.
• Slouží ke zvyšování/snižování hodnot nebo k posouvání výběru nahoru/dolů/vlevo/vpravo.

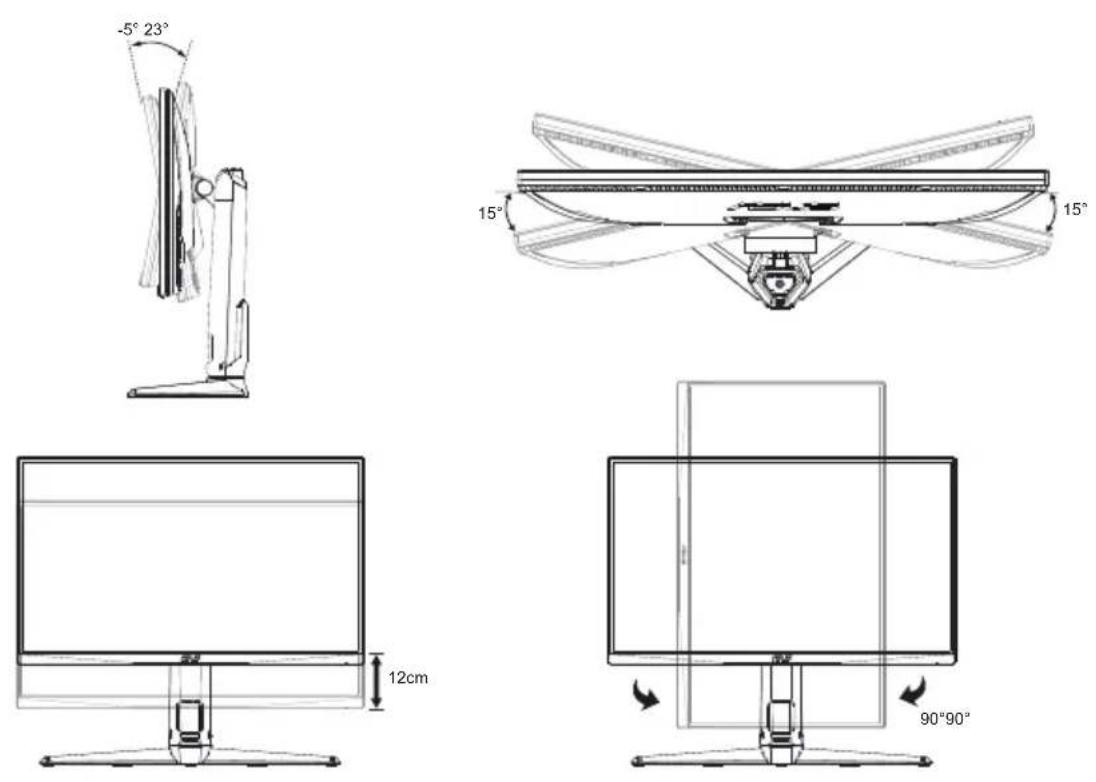

2.1 Nastavení monitoru

• V zájmu optimálního pozorování doporučujeme podívat se tak, abyste viděli celou plochu monitoru, a pak nastavit sklon, který vám nejvíc vyhovuje.
• Při nastavování sklonu držte stojan, aby monitor nespadl.
• Sklon monitoru můžete nastavit v rozmezí -5° až +23° a také je možné natočení 15° ve směru vlevo/vpravo. Můžete také nastavit výšku monitoru v rozmezí 12 cm a upravovat jeho otáčení podél svislé osy v rozsahu 90°.

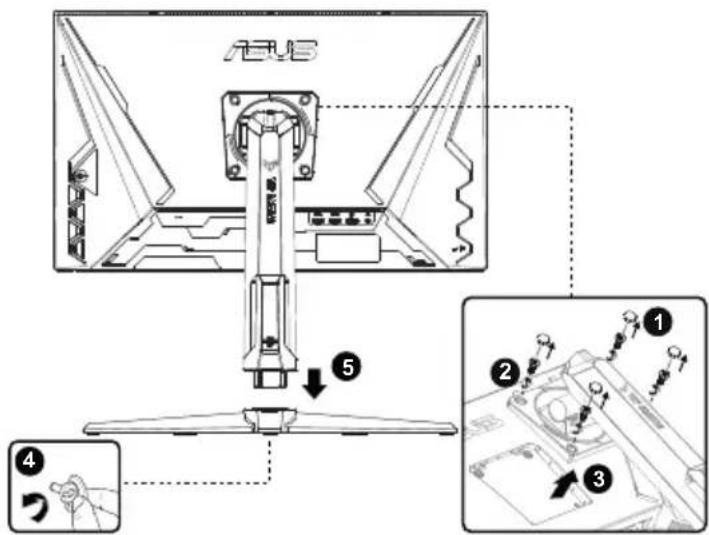

2.2 Odpojení ramena/stojanu (pro držák na stěnu VESA)

Odnímatelný stojan monitoru je speciálně navržen pro upevnění na stěnu VESA.

Odpojení ramena/stojanu

1. Odpojte napájecí a signálové kabely. Opatrně položte monitor přední stranou na čistý stůl.
2. Odmontujte čtyři (4) pryžové podložky a šroubky, které zajišťují rameno k zadní straně monitoru.
3. Odpojte stojan (rameno a základnu) od monitoru.

- Doporučujeme položit na stůl měkký hadr, aby se monitor nepoškodil.

- Sada pro montáž na stěnu VESA (100 x 100 mm) se prodává zvlášť.

- Používejte jen držáky na stěnu se schválením UL a minimální zatížitelností 12 kg (velikost šroubu: M4 x 10,0 mm).

2.3 Vnější rozměry

Jednotka: mm

3.1 Nabídka OSD (On-Screen Display)

3.1.1 Změna konfigurace

1. Stisknutím středu 5směrného tlačítka aktivujte nabídku OSD.
2. Stisknutím tlačítek ▼ a ▲ můžete přepínat mezi volbami v nabídce. Při přechodu z jedné ikony na jinou je zvýrazněn název volby.
3. Chcete-li vybrat označenou položku v nabídce, stiskněte prostřední tlačítko.
4. Stisknutím tlačítek ▼ a ▲ vyberte požadovaný parametr.
5. Stisknutím prostředního tlačítka přejděte na posuvník a pomocí tlačítek ▼ a ▲ podle indikátorů v nabídce proveďte změny.
6. Stisknutím tlačítka ◀/▶ přejděte na levou/pravou nabídku.

3.1.2 Představení funkcí OSD

1. Hry

Tato funkce nabízí šest dílčích funkcí, které vybíráte podle toho, co se vám líbí.

• Proměnné OD: Rozsah nastavení je 0 až 100.
• Proměn. Obn. Frek.: Umožňuje grafickému zdroji, který podporuje technologii Adaptive-Sync, dynamicky upravovat obnovovací frekvenci monitoru na základě snímkové frekvence typického obsahu. To přináší energetickou úsporu a obraz téměř bez zadrhávání a s nízkou latencí.

- Informace o podporovaných grafických kartách, minimálních požadavcích na PC a ovladače získáte od výrobců grafických karet.

• Nast. ELMB: Při použití této možnosti se sníží rozmazání pohybu a minimalizuje se duplikování obrazu, když se objekty na obrazovce rychle pohybují. Funkce ELMB je vypnuta, když je vertikální frekvence menší než 85 Hz.
• GamePlus: Slouží k aktivaci funkcí Počítadlo FPS, Vlasový kříž, Časovač, Stopky nebo Zarovnání zobrazení.
• GameVisual: Tato funkce nabízí osm dílčích funkcí, které vybíráte podle toho, co se vám líbí.
• Shadow Boost (Posílení stínů): Vylepšení tmavých barev: upravuje křivku gamma monitoru pro obohacení tmavých tónů v obrazu. Umožňuje snadnější orientaci v tmavých záběrech a mezi tmavými objekty.

• V Režim Závod nelze konfigurovat funkce Sytost a ASCR. • V Režim sRGB nelze konfigurovat funkce Sytost a Teplota barev. • V Režim MOBA nelze konfigurovat funkce Sytost a ASCR.

2. Obraz

V této hlavní funkci můžete upravit položky Jas, Kontrast, VividPixel, Nastavení HDR, ASCR, Nastavení poměru stran a Filtr Modrého Světla.

• Jas: Rozsah nastavení je 0 až 100. - Kontrast: Rozsah nastavení je 0 až 100. - VividPixel: Exkluzivní technologie ASUS, která přináší věrný obraz pro křišťálově čistou a na detail zaměřenou zábavu. Rozsah nastavení je 0 až 100. - Nastavení HDR: Nastavte režim HDR na Gaming HDR, Cinema HDR nebo HDR konzole. Jas HDR lze upravit, když je povolena funkce Nastavitelný jas. - ASCR: Volbou ZAPNUTO nebo VYPNUTO zapnete nebo vypnete funkci dynamického kontrastního poměru, ASCR je deaktivováno, když je zapnutý ELMB nebo ELMB SYNC. - Nastavení poměru stran: Slouží k nastavení poměru stran „16:9“ a „4:3“. - Filtr Modrého Světla: Upravte úroveň energie modrého světla vyzařovaného z podsvícení LED.

• Když je aktivován Filtr Modrého Světla, budou automaticky naimportována výchozí nastavení Režim Závod.
• Mezi Úroveň 1 a Úroveň 3 může funkci Jas konfigurovat uživatel.
• Úroveň 4 je optimalizované nastavení. Splňuje podmínky certifikátu TUV pro nízké vyzařování modrého světla. Funkci Jas nelze konfigurovat.

Pro uvolnění zatížení zraku dodržujte následující zásady:

• Během vícehodinového používání displeje musí uživatelé dělat přestávky. Doporučujeme provádět krátké přestávky (alespoň 5 minut) přibližně po každé 1 hodině souvislé práce. Častější kratší přestávky jsou účinnější, než jedna dlouhá.
• Aby se minimalizovala zátěž zraku a vysoušení vašich očí, musí uživatelé pravidelně uvolňovat zrak tím, že budou pravidelně zaostřovat na vzdálené objekty.
• Cvičení s očima může přispět k omezení únavy zraku. Tato cvičení často opakujte. Pokud zátěž zraku pokračuje, poradťe se s lékařem. Cvičení s očima: (1) Dívejte se opakovaně nahoru a dolů (2) Pomalu otáčejte očima (3) Pohybujte očima úhlopříčně.
• Modré světlo s vysokou energií může vést k zatěžování zraku a k věkem podmíněné makulární degeneraci (VPMD). Filtr Modrého Světla omezuje 70 % (max.) škodlivého modrého světla pro eliminaci syndromu počítačového vidění (CVS, Computer Vision Syndrome).

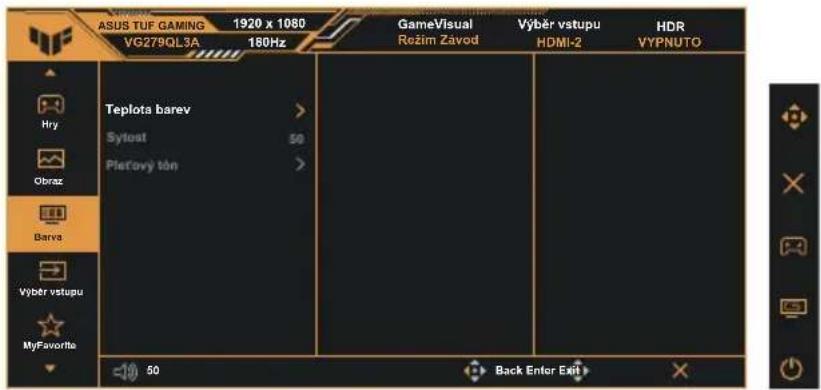

3. Barva

Tato funkce umožnuje nastavit barvu obrazu.

• Teplota barev: Obsahuje tři přednastavené barevné režimy (Studené, Normální, Teplé) a Uživatelský režim.
• Sytost: Rozsah nastavení je 0 až 100.
• Plet'ový tón: Obsahuje trí režimy zabarvení Do červena, Prirozený a Do žluta.

• V uživatelském režimu lze nastavovat volby Č (červená), Z (zelená) a M (modrá), rozsah nastavení je 0 až 100.

4. Výběr vstupu

Vyberte požadovaný vstupní zdroj a přepínejte mezi zapnutím a vypnutím funkce Automatická detekce vstupu. Když je deaktivována funkce Automatická detekce vstupu, zdroj vstupu monitoru se automaticky nepřepne.

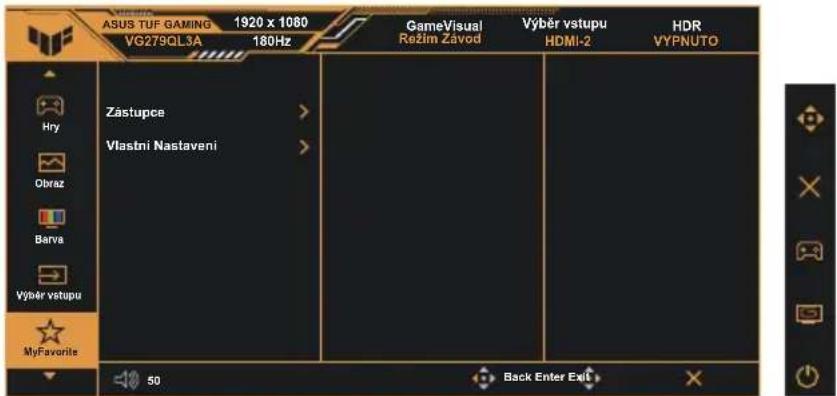

5. MyFavorite

Z této hlavní funkce lze nastavit položky Zástupce a Vlastní Nastavení.

• Zástupce: Jako zástupce může uživatel vybrat a nastavit funkce „GamePlus“, „GameVisual“, „Proměnné OD“, „Jas“, „Ztlumit“, „Shadow Boost“ (Posílení stínů), „Kontrast“, „Výběr vstupu“, „Filtr Modrého Světla“, „Teplota barev“, „Hlasitost“, „Vlastní Nastavení-1“, „Vlastní Nastavení-2“. • Vlastní Nastavení: Lze použít požadované nastavení.

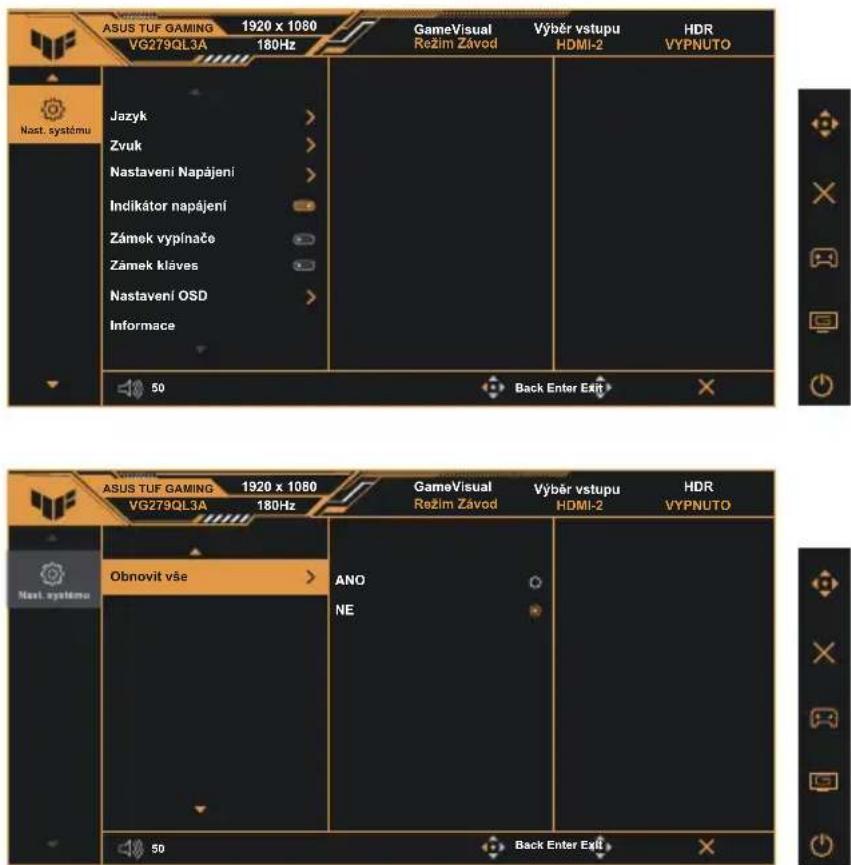

6. Nast. systému

Nastavení konfigurace systému.

• Jazyk: Výběr jazyka OSD. K výběru jsou následující možnosti: angličtina, francouzština, němčina, španělština, italština, holandština, ruština, polština, čeština, chorvatština, mad'arština, rumunština, portugalština, turečtina, zjednodušená čínština, tradiční čínština, japonština, korejština, perština, thajština, indonéština, ukrajinština a vietnamština. • Zvuk: Nastavuje úroveň hlasitosti nebo tlumí zvuk.
• Nastavení Napájení: Vyberte režim nastavení napájení.
• Indikátor napájení: Zapnutí/vypnutí indikátoru napájení.
• Zámek vypínače: Deaktivace/aktivace vypínače.
• Zámek kláves: Slouží k deaktivaci funkcí všech tlačítek. Stisknutím a podržením tlačítka dolů déle než pět sekund deaktivujte funkci zámku tlačítek.
• Nastavení OSD: Slouží k úpravám nastavení položek OSD-pozice, Časový interval OSD, DDC/CI a Průhlednost obrazovky OSD.
• Informace: Zobrazení informací o monitoru.
• Obnovit vše: Výběrem „Ano“ obnovíte výchozí tovární hodnoty všech nastavení.

3.2 Specifikace

Model VG279QL3A
Velikost panelu Širokoúhlý 27" (68,6cm)
Max. rozlišení 1920 x 1080 při 180Hz
Jas 350 cd/m	2 (typ.), 450 cd/ m2 (špičkový)
Intrinsický kontrastní poměr (typ.)	1000:1
Pozorovací úhel (kontrast=10)	178° (V) / 178° (H)
Zobrazované barvy 16,7 milionu barev (8 bitů)
Sytost barev sRGB 125%, DC-	-P3 90%
Doba odezvy 1 ms (šedá na šedou), 1 ms MPRT
Digitální vstup HDMI v2.0 x 2 ,	DisplayPort v1.2 x 1
Satelitní reproduktory 2W x 2 stereo
Sluchátkový výstup	Ano
Zvuk z HDMI/ DP Ano
Příkon v zapnutém stavu (max.)	16W
Barvy skříně Černá
Režim řízení spotřeby < 0,5W
Režim vypnutí < 0,3W
Sklon -5° ~ +23°
Otáčení podle svislé osy	+90° ~ -90°
Otáčení	+15° ~ -15°
Nastavení výšky 12 cm
Fyz. rozměry (ŠxVxH)	615 x 547 x 215 mm (v nejvyšší poloze)615 x 427 x 215 mm (v nejnižší poloze)
Fyz. rozměry bez stojánku (ŠxVxH) (pro držák na stěnu VESA)	615 x 369 x 60 mm
Rozměry krabice (ŠxVxH)	730 x 446 x 224 mm
Čistá hmotnost (odhad.)	5,9 kg
Čistá hmotnost bez stojánku (odhad.)	3,7 kg
Celková hmotnost (odhad.)	8,4 kg
Jmenovité napětí	100~240V, 50/60Hz, 1,5A
Provozní teplota	0~40°

3.3 Řešení potíží (FAQ)

Problém Možné řešení
LED kontrolka napájení nesvítí	Stisknutím tlačítkaověřte, zda je monitor zapnutý.Zkontrolujte, zda je dobře zapojen napájecí kabel mezi monitor a zásuvku elektrické sítě.Zkontrolujte funkci indikátoru napájení v hlavní nabídce OSD. Výběrem „ZAPNUTO“ zapnete indikátor LED napájení.
Kontrolka napájení svítí oranžově a není zobrazován obraz	Ověřte, zda je monitor a počítač zapnutý.Zkontrolujte, zda je dobře zapojen signálový kabel mezi monitorem a počítačem.Zkontrolujte signálový kabel a také, zda nejsou žádné vývody ohnuty.Připojte počítač k jinému monitoru a ověřte tak, že správně funguje.
Obraz je příliš tmavý nebo světlý	Nastavte kontrast a jas v nabídce OSD.
Obraz se třese nebo je zvlněný	Zkontrolujte, zda je dobře zapojen signálový kabel mezi monitorem a počítačem.Přesuňte elektrická zařízení, která mohou způsobit rušení, dále od monitoru.
Obraz má barevné vady (bílá barva není bílá)	Zkontrolujte signálový kabel a také, zda nejsou žádné vývody ohnuty.Vyberte volbu Reset v nabídce OSD.Upravte nastavení barev Č/Z/M nebo vyberte volbu Teplota barev v nabídce OSD.
Zvuk chybí nebo je tichýUpravte nastavení hlasitosti na monitoru i počítači.Zkontroluje, že je správně instalován a aktivován ovladač zvukové karty počítače.

3.4 Seznam podporovaných frekvencí

Seznam frekvencí PC vstupu HDMI/DP

OSD Nastavení poměru stran Celá / Ekvivalentní
Frekvence Rozlišení HDMI DP
Frekvence PC	640x480-60Hz V V
Frekvence PC	640x480-67Hz V V
Frekvence PC	640x480-72Hz V V
Frekvence PC	640x480-75Hz V V
Frekvence PC	720x400-70Hz V V
Frekvence PC	800x600-56Hz V V
Frekvence PC	800x600-60Hz V V
Frekvence PC	800x600-72Hz V V
Frekvence PC	800x600-75Hz V V
Frekvence PC	832x624-75 Hz V V
Frekvence PC	1024x768-60Hz V V
Frekvence PC	1024x768-70Hz V V
Frekvence PC	1024x768-75Hz V V
Frekvence PC	1152x864-75Hz V V
Frekvence PC	1280x720-60Hz V V
Frekvence PC	1280x800-60 Hz V V
Frekvence PC	1280x960-60Hz V V
Frekvence PC	1280x1024-60Hz V V
Frekvence PC	1280x1024-75Hz V V
Frekvence PC	1440x900-60Hz V V
Frekvence PC	1680x1050-60Hz V V
Frekvence PC	1920x1080-75Hz V V
Frekvence detailů	1920x1080-60Hz V V
Frekvence detailů	1920x1080-144Hz		V V
Frekvence detailů	1920x1080-165Hz		V V
Frekvence detailů	1920x1080-180Hz		V V
Časování obrazu	640x480P-60Hz		V V
Časování obrazu	720x480P-60Hz		V V
Časování obrazu	720x576P-50Hz		V V
Časování obrazu	720(1440)x480I-60Hz V V
Časování obrazu	720(1440)x576I-50Hz V V
Časování obrazu	1280x720P-50Hz		V V
Časování obrazu	1280x720P-60Hz		V V
Časování obrazu	1920x1080I-50Hz V V
Časování obrazu	1920x1080I-60Hz V V
Časování obrazu	1920x1080P-50Hz V V
Časování obrazu	1920x1080P-60Hz V V
Časování obrazu	1920x1080P-100 Hz V V
Časování obrazu	1920x1080P-120Hz V V

OSD Nastavení poměru stran 4:3
Frekvence Rozlišení HDMI DP
Frekvence PC	640x480-60Hz V V
Frekvence PC	640x480-67Hz V V
Frekvence PC	640x480-72Hz V V
Frekvence PC	640x480-75Hz V V
Frekvence PC	720x400-70Hz V V
Frekvence PC	800x600-56Hz V V
Frekvence PC	800x600-60Hz V V
Frekvence PC	800x600-72Hz V V
Frekvence PC	800x600-75Hz V V
Frekvence PC	832x624-75 Hz V V
Frekvence PC	1024x768-60Hz V V
Frekvence PC	1024x768-70Hz V V
Frekvence PC	1024x768-75Hz V V
Frekvence PC	1152x864-75Hz V V
Frekvence PC	1280x720-60Hz V V
Frekvence PC	1280x800-60Hz V V
Frekvence PC	1280x960-60Hz V V
Frekvence PC	1280x1024-60Hz V V
Frekvence PC	1280x1024-75Hz V V
Frekvence PC	1440x900-60Hz V V
Frekvence PC	1680x1050-60Hz V V
Frekvence PC	1920x1080-75Hz V V
Frekvence detailů	1280x960-60Hz V V
Frekvence detailů	1280x960-120Hz V V
Frekvence detailů	1280x960-144Hz V V
Frekvence detailů	1280x960-165Hz V V
Frekvence detailů	1280x960-180Hz V V
Časování obrazu	640x480P-60Hz V V
Časování obrazu	720x480P-60Hz V V
Časování obrazu	720x576P-50Hz V V
Časování obrazu	720(1440)x480l-60Hz V V
Časování obrazu	720(1440)x576l-50Hz V V
Časování obrazu	1280x720P-50Hz V V
Časování obrazu	1280x720P-60Hz V V
Časování obrazu	1920x1080I-50Hz V V
Časování obrazu	1920x1080I-60Hz V V
Časování obrazu	1920x1080P-50Hz V V
Časování obrazu	1920x1080P-60Hz V V
Časování obrazu	1920x1080P-100Hz V V
Časování obrazu	1920x1080P-120Hz V V
