Type de produit	Lampe flash LED sans fil
Marque	Makita
Modèle	ML003G
Source lumineuse	20 LED, 12 W
Alimentation	Batterie lithium-ion 14,4 V / 18 V / 36 V DC
Dimensions (L × l × H)	249 mm × 298 mm × 280 mm
Poids net	3,4 kg (sans batterie)
Indice de protection	IP65
Modes d'éclairage	Haut / Bas (commutable par pression)
Angle d'ajustement	240° (avec boutons rotatifs)
Système de protection batterie	Oui (coupure automatique en cas de faible capacité)
Compatibilité trépied	Oui (accessoire optionnel, réf. GM00002073)
Cartouches de batterie compatibles	14,4 V : BL1415N, BL1430B, BL1440, BL1460B ; 18 V : BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B ; 36 V : BL4020, BL4025, BL4040, BL4050F
Temps d'opération (mode haut)	De 1,6 h (BL1415N) à 13 h (BL4050F) selon batterie
Temps d'opération (mode bas)	De 4,0 h (BL1415N) à 30 h (BL4050F) selon batterie
Entretien et nettoyage	Essuyer avec un chiffon imbibé d'eau savonneuse ; ne pas immerger dans l'eau
Sécurité	Ne pas regarder directement la source lumineuse ; ne pas couvrir ; utiliser uniquement des batteries Makita d'origine ; suivre les consignes de sécurité
Pièces détachées et réparabilité	Source lumineuse non remplaçable par l'utilisateur ; contacter un centre de service agréé Makita
Informations générales	Notice d'utilisation disponible en plusieurs langues ; garantie annulée si utilisation de batteries non authentiques

FOIRE AUX QUESTIONS - ML003G MAKITA

Quelles batteries puis-je utiliser avec le Makita ML003G ?

Vous pouvez utiliser les batteries Makita d'origine aux tensions 14,4 V, 18 V ou 36 V. Les modèles compatibles sont listés dans le manuel : par exemple BL1415N, BL1430B, BL1460B pour 14,4 V ; BL1815N, BL1830B, BL1860B pour 18 V ; BL4020, BL4040, BL4050F pour 36 V. N'utilisez jamais d'autres batteries.

Comment allumer et éteindre la lampe ?

Appuyez sur l'interrupteur une fois pour allumer la lampe (elle reprend le dernier mode de luminosité utilisé). Appuyez à nouveau pour éteindre.

Comment changer le mode de luminosité ?

Lorsque la lampe est allumée, appuyez sur le bouton de sélection du mode de luminosité pour basculer entre le mode haut et le mode bas. La séquence est : Haut → Bas → Haut, etc.

La lampe s'éteint toute seule, est-ce normal ?

Oui, c'est normal. La lampe est équipée d'un système de protection de la batterie. Lorsque la capacité de la batterie devient faible, un voyant LED reste allumé et après environ 5 à 10 minutes, l'alimentation est automatiquement coupée pour protéger la batterie.

Puis-je utiliser la lampe sous la pluie ?

La lampe a un indice de protection IP65, ce qui signifie qu'elle est protégée contre les jets d'eau. Cependant, ne l'exposez pas délibérément à la pluie ou à la neige et ne l'immergez pas dans l'eau.

Comment nettoyer la lampe ?

Essuyez l'extérieur (le corps) de la lampe avec un chiffon doux imbibé d'eau savonneuse. N'utilisez jamais d'essence, benzène, diluant ou alcool. Ne lavez jamais la lampe dans l'eau.

Puis-je remplacer les LED moi-même ?

Non, la source lumineuse ne peut être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée. Contactez un centre de service agréé Makita pour toute réparation.

La lampe peut-elle être montée sur un trépied ?

Oui, la lampe est compatible avec le trépied optionnel Makita (réf. GM00002073). Assurez-vous de fixer solidement la lampe et de placer le trépied sur une surface stable et horizontale.

Que faire si la batterie ne s'enclenche pas ?

Vérifiez que vous alignez correctement la languette de la batterie avec la rainure du boîtier et poussez jusqu'au clic. Si la batterie ne glisse pas facilement, ne forcez pas. Assurez-vous d'utiliser une batterie Makita compatible.

Comment ajuster l'angle de la lampe ?

Desserrez les boutons rotatifs situés sur les deux côtés de la lampe, ajustez l'angle (plage de 240°), puis resserrez les boutons. Attention à ne pas vous coincer les doigts lors de l'ajustement.

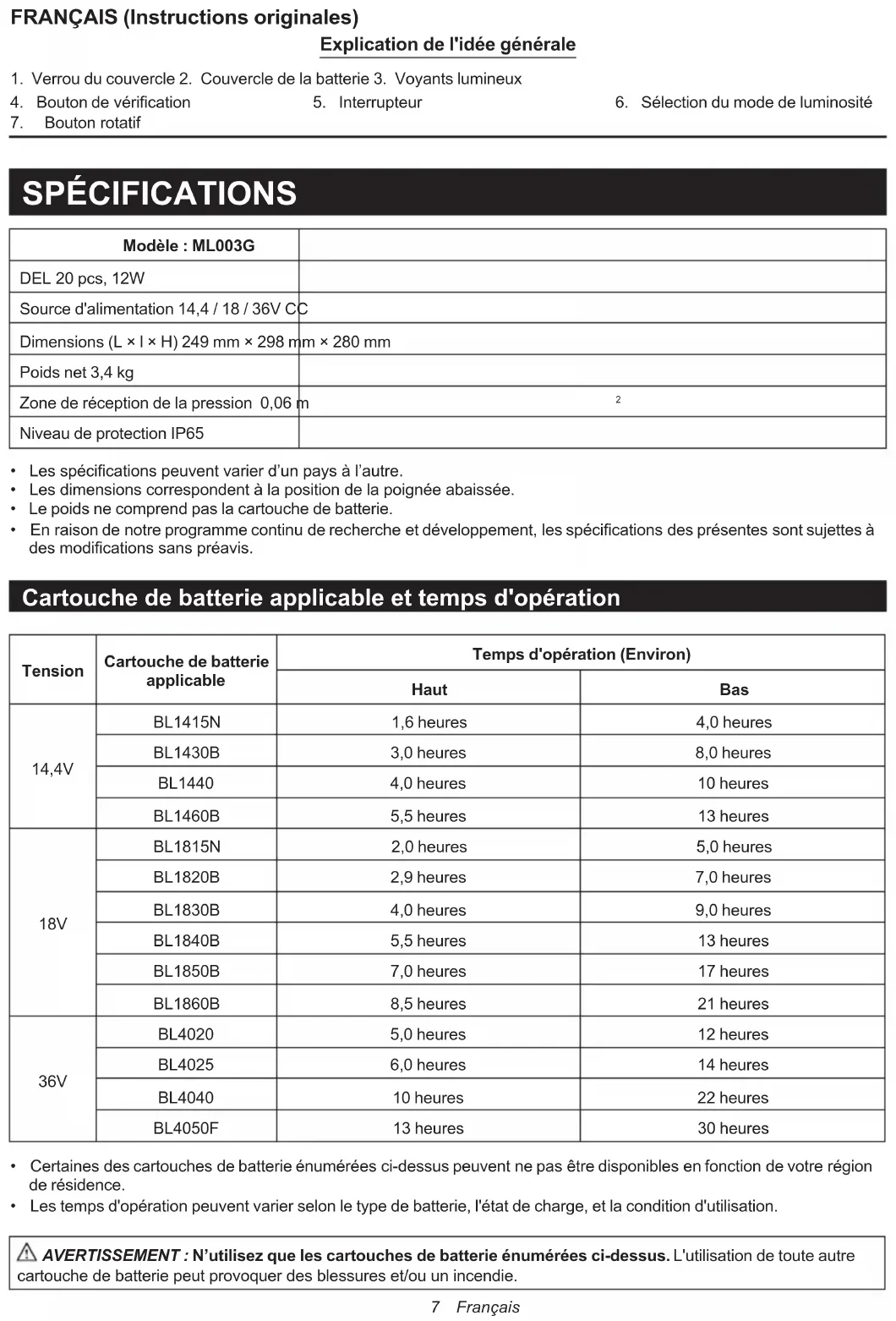

MODE D'EMPLOI ML003G MAKITA

Explication de l'idée générale

1. Verrou du couvercle 2. Couvercle de la batterie 3. Voyants lumineux

2. Bouton de vérification

3. Interrupteur

4. Sélection du mode de luminosité

5. Bouton rotatif

SPÉCIFICATIONS

Modèle : ML003G
DEL 20 pcs, 12W
Source d'alimentation 14,4 / 18 / 36V CC
Dimensions (L × l × H) 249 mm × 298 mm × 280 mm
Poids net 3,4 kg
Zone de réception de la pression 0,06 m	^2
Niveau de protection IP65

• Les spécifications peuvent varier d'un pays à l'autre.
• Les dimensions correspondent à la position de la poignée abaissée.
• Le poids ne comprend pas la cartouche de batterie.
• En raison de notre programme continu de recherche et développement, les spécifications des présentes sont sujettes à des modifications sans préavis.

Cartouche de batterie applicable et temps d'opération

Tension	Cartouche de batterie applicable	Temps d'opération (Environ)
		Haut	Bas
14,4V	BL1415N	1,6 heures	4,0 heures
	BL1430B	3,0 heures	8,0 heures
	BL1440	4,0 heures	10 heures
	BL1460B	5,5 heures	13 heures
18V	BL1815N	2,0 heures	5,0 heures
	BL1820B	2,9 heures	7,0 heures
	BL1830B	4,0 heures	9,0 heures
	BL1840B	5,5 heures	13 heures
	BL1850B	7,0 heures	17 heures
	BL1860B	8,5 heures	21 heures
36V	BL4020	5,0 heures	12 heures
	BL4025	6,0 heures	14 heures
	BL4040	10 heures	22 heures
	BL4050F	13 heures	30 heures

• Certaines des cartouches de batterie énumérées ci-dessus peuvent ne pas être disponibles en fonction de votre région de résidence.
• Les temps d'opération peuvent varier selon le type de batterie, l'état de charge, et la condition d'utilisation.

AVERTISSEMENT : N'utilisez que les cartouches de batterie énumérées ci-dessus. L'utilisation de toute autre

cartouche de batterie peut provoquer des blessures et/ou un incendie.

Symboles

Les symboles suivants montrent les symboles employés pour l'équipement.

Il faut garantir que vous bien comprenez leur signification avant l'utilisation.

• Lisez le manuel d'instruction.

- Uniquement pour les pays de l'UE. À cause de la présence des composants dangereux sur l'équipement, l'équipement électrique et électronique usé, les accumulateurs et les batteries peuvent avoir une influence négative sur l'environnement ainsi que la santé humaine. Ne pas jeter les appareils électriques et électroniques ou les batteries avec les déchets domestiques! Selon la Directive Européenne sur l'équipement électrique et électronique usé, sur les accumulateurs et les batteries et sur les accumulateurs et les batteries usés, ainsi que leur adaptation à la loi nationale, l'équipement électrique usé, les batteries et les accumulateurs devraient être stockés séparément et livrés à un point de collecte séparé pour les déchets municipaux, opérant conformément à la réglementation sur la protection de l'environnement. Cela est indiqué par le symbole de la poubelle à roues barrée en croix placée sur l'équipement.

• Rayonnement Optique (UV et IR). Minimisez l'exposition pour les yeux ou la peau.
• Ne fixez pas une lampe en fonctionnement.
• Utilisez l'écran ou la protection oculaire di type approprié.
• Faites particulièrement la précaution et l'attention!

CONSIGNES DE SÉCURITÉ IMPORTANTES

⚠ AVERTISSEMENT : Lors de l'utilisation d'appareils électroménagers, des précautions de sécurité de base doivent toujours être prises pour réduire les risques d'incendie, de choc électrique et de blessures corporelles, notamment les suivantes :

LISEZ TOUTES LES INSTRUCTIONS.

1. Ne regardez pas directement dans la source de lumière ou n'exposez pas la source de lumière aux yeux. Cela peut endommager les yeux.
2. Ne couvrez pas la lampe avec du tissu ou du carton, etc., cela pourrait provoquer un incendie.
3. Ne l'exposez pas à la pluie ou à la neige. Ne le lavez pas dans l'eau.
4. Ne touchez pas la partie intérieure de l'appareil avec des pinces, des outils métalliques, etc.

5. Lorsque l'appareil n'est pas utilisé, il faut toujours l'éteindre et retirer la cartouche de batterie de l'appareil.

6. Ne soumettez pas l'appareil à un choc en le faisant tomber, en lui donnant des coups, etc.

7. Consignes de sécurité pour les luminaires portatifs à batteries.

- L'élimination des batteries doit être conforme à la réglementation locale relative à l'élimination des matières dangereuses.

• N'incinérez pas la batterie.

1. Informations complémentaires sur les luminaires.

- La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant ou son prestataire de service ou par une personne qualifiée similaire.

1. Utilisation et entretien de la batterie de l'outil.

2. AVERTISSEMENT : Veuillez lire tous les avertissements et toutes les consignes de sécurité. Le non-respect des avertissements et instructions peut provoquer des chocs électriques, des incendies et/ou des blessures graves.

3. Empêchez tout démarrage involontaire. Assurez-vous que l'interrupteur est en position d'arrêt avant de brancher la batterie, de prendre l'appareil ou de le transporter. Le fait de porter l'appareil en mettant le doigt sur l'interrupteur ou d'alimenter l'appareil alors que l'interrupteur est en marche risque d'entraîner des accidents.
4. Débranchez la batterie de l'appareil avant d'effectuer des réglages, de changer des accessoires ou de ranger l'appareil. Ces mesures de sécurité préventives réduisent le risque de faire démarrer l'appareil par inadvertance.
5. Rechargez l'appareil uniquement avec le chargeur spécifié par le fabricant. Un chargeur adapté à un type de bloc-batterie peut créer un risque d'incendie lorsqu'il est utilisé avec un autre bloc-batterie.
6. N'utilisez les appareils qu'avec des batteries spécialement conçues à cet effet. L'utilisation de tout autre bloc-batterie peut créer un risque de blessure et d'incendie.
7. Lorsque la batterie n'est pas utilisée, éloignez-la des autres objets métalliques, tels que les trombones, les pièces de monnaie, les clés, les clous, les vis ou autres petits objets métalliques, qui peuvent établir une connexion d'une borne à une autre. Le court-circuit des bornes de la batterie peut causer les brûlures ou un incendie.
8. Dans des conditions extrêmes, du liquide peut être éjecté de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à grande eau. En cas de contact avec les yeux, consultez un médecin. Le liquide éjecté de la batterie peut causer une irritation ou des brûlures.
9. N'utilisez pas une batterie ou un appareil endommagé(e) ou modifié(e). Les batteries endommagées ou modifiées peuvent présenter un comportement imprévisible entraînant un incendie, une explosion ou un risque de blessure.
10. N'exposez pas une batterie ou un appareil à un incendie ou à une température excessive. L'exposition au feu ou à une température supérieure à 130 °C (265 °F) peut provoquer une explosion.
11. Conformez-vous à toutes les instructions relatives à la charge et ne chargez pas la batterie ou l'appareil en dehors de la plage de température spécifiée dans les instructions. Une charge incorrecte ou à des températures en dehors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie.
12. Faites effectuer l'entretien par un réparateur qualifié en n'utilisant que des pièces de rechange identiques. Cela garantira le maintien de la sécurité du produit.

13. Ne modifiez pas ou n'essayez pas de réparer l'appareil ou le bloc-batterie, sauf comme indiqué dans le manuel d'utilisation et d'entretien.

14. Les instructions de sécurité importantes pour la cartouche de batterie.

- Avant d'utiliser la cartouche de batterie, lisez toutes les instructions et les mises en garde sur (1) le chargeur de batterie, (2) la batterie et (3) le produit qui utilise la batterie.

- Ne démontez pas et n'altérez pas la cartouche de batterie. Cela pourrait provoquer un incendie, une chaleur excessive ou une explosion.

- Si la durée de fonctionnement est devenue trop courte, arrêtez immédiatement l'appareil. Cela peut entraîner un risque de surchauffe, de brûlures et même d'explosion.

- Si vous recevez des électrolytes dans les yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Ce type de blessure peut entraîner une perte de la vue.

- Ne court-circuitez pas la cartouche de batterie.

- Ne rangez pas et n'utilisez pas l'appareil et la cartouche de batterie dans des endroits où la température peut atteindre ou dépasser 50 °C (122 °F).

- Ne clouez pas, ne coupez pas, n'écrasez pas, ne jetez pas, ne faites pas tomber la cartouche de batterie et ne frappez pas la cartouche de batterie contre un objet dur. Cela pourrait provoquer un incendie, une chaleur excessive ou une explosion.

- N'utilisez pas une batterie endommagée.

- Les batteries lithium-ion contenues sont en conformités avec les exigences de la Législation des Marchandises Dangereuses. Pour les transports commerciaux, par exemple, par les tiers, les transitaires, les exigences spéciales sur l'emballage et l'étiquetage doivent être observées. Pour la préparation de l'article à expédier, consultez un expert en matières dangereuses. Veuillez également respecter les réglementations nationales éventuellement plus détaillées. Scellez ou masquez les contacts ouverts et emballez la batterie de manière à ce qu'elle ne puisse pas bouger à l'intérieur de l'emballage.

- N'utilisez les batteries qu'avec les produits recommandés par Makita. L'installation des batteries sur des produits non conformes peut provoquer un incendie, une chaleur excessive, une explosion ou une fuite d'électrolyte.

- Si l'outil n'est pas utilisé pendant une longue période, sa batterie doit être retirée.

- Pendant et après l'utilisation, la cartouche de batterie peut prendre de la chaleur, ce qui peut provoquer des brûlures ou des brûlures à basse température. Faites attention à la manipulation des cartouches de batterie chaudes.

- Ne touchez pas le terminal de l'appareil immédiatement après son utilisation, car il peut devenir suffisamment chaud pour provoquer des brûlures.

- Ne laissez pas de copeaux, de poussière ou de terre s'incruster dans les terminaux, les trous et les rainures de la cartouche de batterie. Cela peut entraîner un mauvais fonctionnement ou une panne de l'appareil ou de la cartouche de batterie.

- N'utilisez pas la cartouche de batterie à proximité de lignes électriques à haute tension, à moins que l'appareil ne puisse être utilisé à proximité de lignes électriques à haute tension. Cela peut entraîner un dysfonctionnement ou une panne de l'appareil ou de la cartouche de batterie.

- Gardez la batterie hors de portée des enfants.

1. Conseils pour maintenir la durée de vie maximale de la batterie.

- Chargez la cartouche de batterie avant qu'elle ne se décharge complètement. Arrêtez toujours l'appareil et chargez la cartouche de la batterie lorsque vous constatez une réduction de la puissance de celui-ci.

- Ne rechargez jamais une cartouche de batterie complètement chargée. Une surcharge réduit la durée de vie de la batterie.

• Chargez la cartouche de batterie à température ambiante entre 10 °C et 40 °C (50 °F et 104 °F). Laissez une cartouche de batterie chaude refroidir avant de la charger.
• Lorsque vous n'utilisez pas la cartouche de batterie, retirez-la de l'appareil ou du chargeur.
• Chargez la cartouche de batterie si vous ne l'utilisez pas pendant une longue période (plus de six mois).

⚠ PRUDENCE : Utilisez uniquement des batteries Makita d'origine. L'utilisation de batteries Makita non authentiques ou de batteries altérées peut entraîner leur explosion et provoquer des incendies, des blessures corporelles et des dommages. Cela annulera également la garantie Makita sur l'outil et le chargeur Makita.

Sauvegardez tous les avertissements et toutes les instructions pour la référence future.

DESCRIPTION FONCTIONNELLE

PRUDENCE :

- Assurez-vous toujours que l'appareil est éteint et que la cartouche de batterie est retirée avant de régler ou de vérifier le fonctionnement de l'appareil.

Installation ou retrait de la cartouche de batterie

PRUDENCE :

- Tenez fermement l'appareil et la cartouche de batterie lors de l'installation ou du retrait de la cartouche de batterie.

Si vous ne tenez pas fermement l'appareil et la cartouche de batterie, ils risquent de glisser de vos mains, s'endommager, ce qui pourrait provoquer des blessures corporelles.

- Soyez prudent pour ne pas coincer les doigts entre l'appareil et la cartouche de batterie lors du chargement de la cartouche de batterie ainsi qu'entre l'appareil et le couvercle de la batterie en cas de fermeture du couvercle de la batterie.

Afin d'installer la cartouche de batterie, relâchez le verrou du couvercle, et ouvrez le couvercle de la batterie. (Fig. 1) Insérez la cartouche de batterie. Alignez la languette de la cartouche de batterie avec la rainure du boîtier et faites-la glisser dans le boîtier. Insérez-la jusqu'à ce qu'elle s'enclenche d'un simple clic. Si vous apercevez l'indicateur rouge sur le côté supérieur du bouton, c'est qu'elle n'est pas complètement verrouillée. Puis fermez le couvercle de la batterie. Pour retirer la cartouche de batterie, faites-la glisser hors de l'outil tout en faisant glisser le bouton à l'avant de la cartouche. (Fig. 2)

⚠️ PRUDENCE :

• Toujours installez pleinement la batterie en place. Dans le cas contraire, il risquerait de tomber accidentellement de l'appareil et de causer des blessures, à vous ou toute autre personne à proximité.
• N'installez pas la cartouche de batterie en forçant. Si la cartouche ne glisse pas facilement, c'est qu'elle n'est pas insérée correctement.

Indication de la capacité de la batterie restante (Fig. 3)

(Seulement pour les cartouches de batterie ayant l'indicateur) Appuyez sur le bouton de vérification de la cartouche de batterie pour indiquer la capacité restante de la batterie. Les voyants lumineux s'allument pendant quelques secondes.

Voyants lumineux			Capacité restante
Allumé Desactiver Clignotant
			75% à 100%
			50% à 75%
			25% à 50%
			0% à 25%
			Chargez la batterie.
			La batterie peut tomber en panne.

REMARQUE :

• En fonction des conditions d'utilisation et la température ambiante, l'indication peut varier légèrement par rapport à la capacité réelle.
• Le premier voyant (à l'extrême gauche) clignote lorsque le système de protection de la batterie fonctionne.

L'utilisation des batteries Makita non authentiques, ou des batteries modifiées, va annuler la garantie Makita pour l'appareil et le chargeur Makita.

Activez la sélection pour le mode de lumière et de luminosité (Fig.4)

1. Interrupteur : Appuyez sur l'interrupteur une fois, la lampe s'allume (Dans le même mode de luminosité lors du dernier réglage). Appuyez sur l'interrupteur à nouveau, la lampe est éteinte.
2. Sélection du mode de luminosité : La séquence de luminosité est comme suit : Mode haut / mode bas / Mode haut pour chaque pression quand le feu est allumé.

Système de protection pour la batterie (Fig.5)

L'appareil est équipé d'un système de protection pour la batterie afin d'étendre la durée de vie de la batterie. Quand la capacité de la batterie devient basse, les voyants LED sont éteints à l'exception d'un voyant LED comme celui illustré. Par la suite, dans environ cinq à dix minutes plus tard, le système coupe automatiquement l'alimentation.

OPÉRATION

PRUDENCE :

- Toujours placez l'appareil dans un lieu plat et stable. Sinon, un accident de la chute peut générer.

Ajustement de l'angle de la lampe (Fig.6)

Desserrez les boutons rotatifs sur les deux côtés. Ajustez l'angle de la lampe (la plage d'ajustement est de 240°). Puis serrez à nouveau les boutons rotatifs.

PRUDENCE :

Prenez la précaution pour ne pas coincer les doigts lors de l'ajustement de l'angle de la lampe.

Utilisation avec le trépied (accessoires optionnels)

PRUDENCE :

• Lisez soigneusement les manuels d'instruction des accessoires avant d'en utiliser avec la lampe.
  Vous pouvez mettre la lampe sur le trépied afin de faciliter l'opération. (Fig. 7)

PRUDENCE :

• Soyez prudent pour ne pas faire tomber l'appareil lors de la fixation de l'appareil sur le trépied.
• Placez le trépied sur une surface horizontale et stable afin d'empêcher de chuter.
• Les jambes du trépied sont écartées au niveau maximum.
• Ne pas utiliser le trépied si le vent est fort.
• Il faut garantir que l'appareil est fixé solidement sur le trépied.
• Retirez l'appareil lors du transport du trépied ou lors du pliage les jambes du trépied.
• Soyez prudent pour ne pas vous coincer la main dans les jambes du trépied lors de la fermeture du trépied.

ENTRETIEN

PRUDENCE :

• Assurez-vous toujours que l'appareil est éteint et que la cartouche de batterie est retirée avant de tenter d'effectuer une inspection ou un entretien.
• N'utilisez jamais d'essence, de benzène, de diluant, d'alcool ou d'autres produits similaires. Il pourrait en résulter une décoloration, une déformation ou des fissures.

Seul le travail de maintenance décrit dans le présent manuel d'instruction peut être effectué par l'utilisateur. Tout l'autre travail doit être effectué par les centres de service autorisés par Makita.

Nettoyage

PRUDENCE :

• Ne jamais laver l'appareil dans l'eau.
  Essuyez l'extérieur (corps de l'appareil) de l'appareil en utilisant un chiffon imbibé dans l'eau savonneuse de temps en temps.

ACCESSOIRES OPTIONNELS

PRUDENCE :

• Ces accessoires ou pièces jointes sont recommandés pour l'utilisation avec votre appareil Makita spécifié dans le présent manuel. L'utilisation de tous les autres accessoires ou pièces jointes peut présenter un risque de blessure aux personnes. Utilisez uniquement l'accessoire ou la pièce jointe pour l'objectif prévu.

Pour plus de détails sur ces accessoires, si vous avez besoin de l'assistance, contactez votre centre de service Makita local.

- Batterie et chargeur en produit d'origine Makita

- Trépied [N° Pièce : GM00002073]

REMARQUE :

- Certains articles dans la liste peuvent être compris dans l'emballage de l'appareil en tant qu'accessoires standard. Ils peuvent varier d'un pays à l'autre.
