Type de produit	Lampe de travail DEL (Flash)
Marque	Makita
Modèle	DLX3077TX1
Tension	14,4 V / 18 V (compatible batteries Li-ion)
Source lumineuse	12 DEL de 0,51 W chacune
Nombre de modes d'éclairage	3 modes : 12 DEL allumées, 6 DEL allumées, éteint
Autonomie (avec batterie BL1830 18V 3.0Ah)	Environ 9 heures (12 DEL) / 22 heures (6 DEL)
Dimensions (déplié avec batterie BL1830)	380 x 79 x 116 mm
Dimensions (plié avec batterie BL1830)	246 x 79 x 116 mm
Poids net (avec batterie BL1830)	Environ 0,95 kg
Angle de la tête	Rotation 90° droite, 180° gauche, inclinaison 0° à 180° par pas de 30°
Crochet métallique	Rotatif à 360°
Bandoulière	Incluse
Protection batterie	Système de protection contre les décharges excessives
Batteries compatibles	Séries Makita 14,4 V et 18 V (BL1415, BL1430, BL1815, BL1830, etc.)
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Réparabilité	Réparations exclusivement par un centre de service agréé Makita
Accessoires fournis	Lampe, batterie (selon kit), chargeur, bandoulière, crochet

FOIRE AUX QUESTIONS - DLX3077TX1 MAKITA

Comment charger la batterie de la lampe Makita DLX3077TX1 ?

Utilisez uniquement un chargeur Makita spécifique. Branchez le chargeur sur une prise secteur, insérez la batterie dans le chargeur et attendez que le voyant de charge passe au vert. La température ambiante doit être entre 10°C et 40°C.

Quelles batteries peuvent être utilisées avec cette lampe ?

La lampe est compatible avec les batteries Makita Li-ion de 14,4 V et 18 V, par exemple BL1415, BL1430, BL1815, BL1830, BL1840, BL1850, BL1860B, etc.

Comment installer la batterie sur la lampe ?

Éteignez la lampe. Alignez la languette de la batterie avec la rainure à l'intérieur du carter, puis glissez la batterie jusqu'à ce qu'elle se verrouille en émettant un clic. Assurez-vous que le voyant rouge sur le dessus du bouton n'est plus visible.

Comment allumer et changer le mode d'éclairage ?

Appuyez sur l'interrupteur : première pression allume toutes les 12 DEL, deuxième pression allume 6 DEL, troisième pression éteint la lampe. Ne regardez pas directement la lumière.

Comment orienter la tête de la lampe ?

La tête peut pivoter sur 7 positions tous les 45° : 90° vers la droite et 180° vers la gauche. Elle peut également s'incliner de 0° à 180° par pas de 30°.

Comment utiliser le crochet métallique ?

Faites pivoter le crochet à la verticale avant de l'utiliser. Il peut tourner à 360° pour accrocher la lampe à divers supports.

Quelle est l'autonomie de la lampe avec une batterie BL1830 ?

Avec une batterie BL1830 (18 V, 3,0 Ah), l'autonomie est d'environ 9 heures avec les 12 DEL allumées et d'environ 22 heures avec 6 DEL allumées.

Que faire si la lumière s'éteint soudainement pendant l'utilisation ?

Cela est dû au système de protection de la batterie qui s'active lorsque la batterie est presque déchargée. Retirez la batterie et rechargez-la.

Puis-je utiliser la lampe sous la pluie ou dans un environnement humide ?

Non, le support de batterie n'est pas étanche. N'utilisez pas la lampe dans des endroits humides ou mouillés, et ne l'exposez pas à la pluie ou à la neige.

Comment nettoyer la lampe Makita DLX3077TX1 ?

Utilisez un chiffon sec pour nettoyer l'extérieur. N'utilisez jamais d'essence, de benzine, de diluant ou d'alcool, car ils pourraient endommager la lampe.

MODE D'EMPLOI DLX3077TX1 MAKITA

Les symboles utilisés pour l'appareil sont indiqués ci-dessous. Assurez-vous d'avoir bien compris leur signification avant l'utilisation.

Symbole

• Pour les pays européens uniquement

Ne pas jeter les appareils électriques et les bloc-batteries dans les ordures menagères !

Conformément aux directives européennes relatives aux déchets d'équipements électriques ou électroniques (DEEE) ainsi qu'aux batteries, aux accumulateurs et aux batteries et accumulateurs usages et à leur transposition dans la législation nationale, les appareils électriques, les batteries et les bloc-batteries doivent être collectés à part et être soumis à un recyclage respectieux de l'environnement.

Nur fur EU-Länder

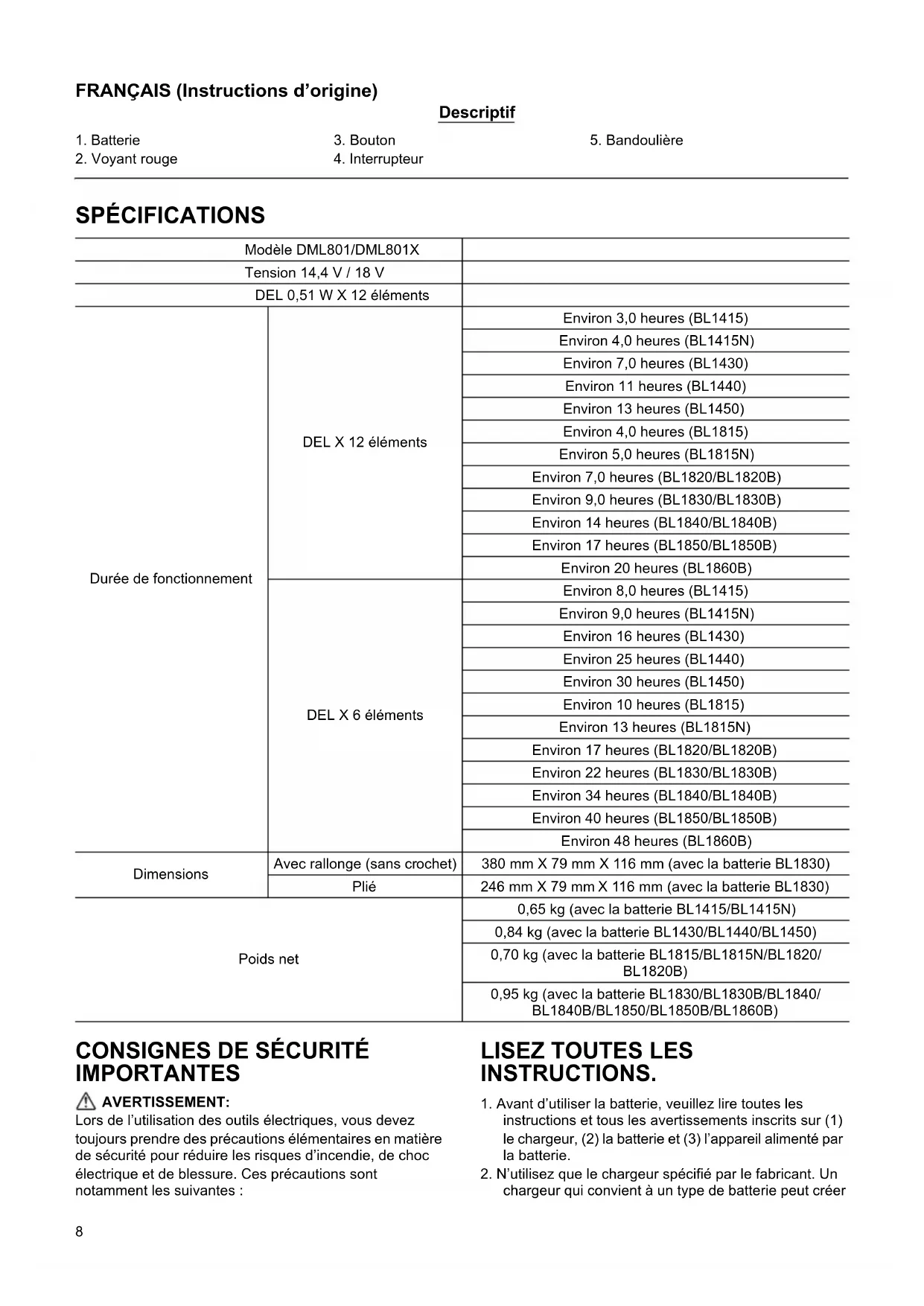

FRANÇAIS (Instructions d'origine)

Descriptif

1. Batterie

2. Bouton

3. Bandoulière

4. Voyant rouge

5. Interrupteur

SPÉCIFICATIONS

Modèle DML801/DML801X
Tension 14,4 V / 18 V
DEL 0,51 W X 12 éléments
Durée de fonctionnement	DEL X 12 éléments	Environ 3,0 heures (BL1415)
		Environ 4,0 heures (BL1415N)
		Environ 7,0 heures (BL1430)
		Environ 11 heures (BL1440)
		Environ 13 heures (BL1450)
		Environ 4,0 heures (BL1815)
		Environ 5,0 heures (BL1815N)
		Environ 7,0 heures (BL1820/BL1820B)
		Environ 9,0 heures (BL1830/BL1830B)
		Environ 14 heures (BL1840/BL1840B)
		Environ 17 heures (BL1850/BL1850B)
		Environ 20 heures (BL1860B)
	DEL X 6 éléments	Environ 8,0 heures (BL1415)
		Environ 9,0 heures (BL1415N)
		Environ 16 heures (BL1430)
		Environ 25 heures (BL1440)
		Environ 30 heures (BL1450)
		Environ 10 heures (BL1815)
		Environ 13 heures (BL1815N)
		Environ 17 heures (BL1820/BL1820B)
		Environ 22 heures (BL1830/BL1830B)
		Environ 34 heures (BL1840/BL1840B)
		Environ 40 heures (BL1850/BL1850B)
		Environ 48 heures (BL1860B)
Dimensions	Avec rallonge (sans crochet)	380 mm X 79 mm X 116 mm (avec la batterie BL1830)
	Plié	246 mm X 79 mm X 116 mm (avec la batterie BL1830)
Poids net		0,65 kg (avec la batterie BL1415/BL1415N)
		0,84 kg (avec la batterie BL1430/BL1440/BL1450)
		0,70 kg (avec la batterie BL1815/BL1815N/BL1820/BL1820B)
		0,95 kg (avec la batterie BL1830/BL1830B/BL1840/BL1840B/BL1850/BL1850B/BL1860B)

CONSIGNES DE SECURITÉ IMPORTANTES

AVENTISSEMENT:

Lors de l'utilisation des outils électriques, vous devez toujours prendre des précautions élémentaires en matière de sécurité pour réduire les risques d'incendie, de chic électrique et de blessure. Ces précautions sont notamment les suivantes :

LISEZ TOUTES LES INSTRUCTIONS.

1. Avant d'utiliser la batterie, veuillez dire toutes les instructions et tous les avertissements inscrits sur (1) le chargeur, (2) la batterie et (3) l'appareil alimenté par la batterie.

2. N'utilisez que le chargeur spécifique par le fabricant. Un chargeur qui convient à un type de batterie peut creer

un risque d'incendie s'il est utilisé avec un autre type de batterie.

1. Utilisez une source d'alimentation dont la tension correspond à cette spécifiée sur la plaque signalétique du chargeur.
2. N'essayez pas d'utiliser un transformateur élèveur, un générateur de moteur ou une prise de courant continu.
3. Chargez la batterie alors que la température de la piece se trouve entre 10^ et 40^ ( 50^ et 104^ ). Avant de recharger une batterie chaude, laissez-la refroidir.
4. Lorsque vous n'utilise pas la batterie, gardez-la éloigné de tout objet métallique, comme les trombones, pièces, clefs, clous, vis ou autres petits objets métalliques susceptibles de faire office de connexion d'une borne à l'autre. Court-circuiter les bornes de la batterie peut provoquer des étincelles, des brûlures ou un incendie.
5. ÀpRES le chargement ou avant d'effectuer la maintenance ou le nettoyage, débranchez le chargeur de la source d'alimentation.
6. Le support de batterie n'est pas étanche. Ne l'utilise pas dans les endroits humides ou mouillés. Ne l'exposez ni à la pluie, ni à la neige. Ne la lavez pas dans l'eau.
7. Ne touche pas l'intérieur de la lampe bracelet avec des brucelles ou tout autre outil en métal.
8. En cas de mauvaise utilisation, du liquide peut fuir de la batterie ; évitez tout contact. En cas de contact accidentel, nettoyez la surface en question à l'eau. Si le liquide entre en contact avec les yeux, consultez un médecin. Le liquide émis par la batterie peut provoquer une irritation ou des brûlures.
9. Ne court-circuliez pas la batterie :

(1) Ne touchez les bornes avecaucun matériel conducteur.
(2) Évitez de ranger la batterie dans un contenant où se trouvent d'autres objets metalliques tels que des clous, pièces de monnaie, etc.
(3) N'exposez pas la batterie à l'eau ou à la pluie.
Un court-circuit de la batterie risque de provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne.

1. Si l'électrolyte penètre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
2. Veillez à ne pas laisser tomber ou heurter la batterie.
3. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut explodeur au contact du feu.

ATTENTION:

1. ÀpRES avoir utilisé l'appareil, vous devez toujours l'éteindre etsteroler la batterie.
2. Ne rangez pas l'outil ou la batterie dans des endroits où la température risque d'atteindre ou de dépasser 50^ (122^) .
3. Évitez de faire subir un chocol à l'outil en le laissant tomber, en le heurtant, etc.
4. N'exposez pas les yeux à la lumière de manière continue. Il y a risque de blessure.

5. Ne recouvre pas et n'obturepas la lampe avec du tissu, du carton ou autre. Vous risqueriez de déclencher un incendie.

6. Ne demontez pas le chargeur ni la batterie ; apportez les chez un réparateur agree si la lampe a besoin d'entretien ou d'une réparation. Un remontage incorrect peut entraîner une décharge électrique ou un incendie.

7. Utilisez les outils uniquement avec les batteries indiquées. L'utilisation d'autres types de batterie peutmaker un risque de blessures et d'incendie.
8. Cessez immédiatement d'utiliser l'outil si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion.
9. N'utilisez pas de batterie endommagée.
10. Rechargez la batterie avant qu'elle ne soit complètement épuisée. Arrêtez toujours l'outil et rechargez la batterie lorsque vous constatez que la puissance de l'outil diminue.
11. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
12. En cas de problème, consultez le Centre de service après-vente ou le revendeur Makita le plus proche. Pour garantir la sureté et la fiabilité du produit, les réparations, l'entretien ou le réglage doivent être confiés à un Centre de service après-vente Makita/agréé.
13. Si vous n'utilise pas l'outil pendant une période prolongée, rechargez sa batterie tous les six mois.

CONSERVEZ CES INSTRUCTIONS.

DESCRIPTION DU FONCTIONNEMENT

Charge

Rechargez la batterie avec le chargeur Makita avant utilisation.

Installation et retrait de la batterie (Fig. 1)

• Éteignez toujours l'outil avant d'instructor ou de déposer la batterie.
• Pour-retirer la batterie, faites glisser le bouton à l'avant de la batterie et sortez la batterie.
• Pour installer la batterie, alignez sa languette sur la rainure qui se trouve à l'intérieur du carter, puis glissez la batterie pour lamettre en place. Insérez-la toutes bien à fond, jusqu'à ce qu'elle se verrouille en émettant un léger clic. Si vous pouvez voir levoyant rouge sur la face supérieure du bouton, la batterie n'est pas parfaitement verrouillée. Installez-la à fond, jusqu'à ce que levoyant rouge ne soit plus visible. Sinon, elle risque de tomber accidentellement de l'outil, en vous blessant ou en blessant une personne située pres de vous.
• N'applique pas une force excessive lors de l'installation de la batterie. Si la batterie ne glisse pas aisément, c'est qu'elle n'est pas insérée correctement.

Système de protection de la batterie

La lampe est équipée d'un système de protection qui coupe automatiquement la puissance de sortie pour assurer à l'outil une longue durée de service. La lampe

s'eteint pendant le fonctionnement lorsque la batterie est presque épuisée. Cela est dû à l'activation du système de protection et n'indique pas un problème de la lampe. Retirez la batterie de la lampe et rechargez-la.

Interrupteur (Fig. 2)

ATTENTION:

• Ne regardez pas directement la lumière de la DEL ou la source lumineuse.

Le cycle d'éclairage de la DEL compte trois positions, comme suit.

Interrupteur Position de l'éclairage
1e pression Tous	les voyants sont allumés.
2e pression Seuls	6 voyants sont allumés.
3e pression Tous	les voyants sont éteints.

Angle de la tete

La tete peut etre tournée sur sept positions tous les 45^ - (90^ vers la droite et 180^ vers la gauche) (Fig. 3) De plus, l'angle de la tete peut etre plie entre 0 et 180^ tous les 30^ .(Fig.4

Bandoulière

Installez la bandouliere sur loutil. (Fig. 5)

Crochet métallique

Faites pivoter le crochet métallique à la verticale avant de l'utiliser. (Fig. 6)

Vousoupez tournerlecrocheta 360^ .Fig.7

ENTRETIEN

ATTENTION:

• N'utilise jamais d'essence, de benzine, de diluant, d'alcool ou de produit similaire. Ces produits risquent de provoquer des décolorations, des déformations ou des fissures.

Pour garantir la SECURITE et la FIABILITÉ du produit, les réparations, ainsi que tout autre travail d'entretien ou de réglage doivent être effectuels dans un centre de service Makita/agree, exclusivement avec des pièces de rechange Makita.

ACCESSOIRES FOURNIS EN OPTION

ATTENTION:

Il est recommandé d'utiliser ces accessoires ou pieces complémentaires avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou piece complémentaire peut composer un risque de blessure. Ces accessoires ou pieces complémentaires doivent être utilisés correctement, de la façon prévue. Batterie et chargeur Makita authentiques

REMARQUE:

• Certains éléments de la liste peuvent être inclus en tant qu'accessoires standard dans le coffret de l'outil envoyé. Ils peuvent varier suivant les pays.
