Produkttyp	LED-Arbeitsleuchte (Blitz)
Marke	Makita
Modell	DLX3077TX1
Spannung	14,4 V / 18 V (kompatibel mit Li-Ion-Akkus)
Lichtquelle	12 LEDs mit je 0,51 W
Anzahl der Beleuchtungsmodi	3 Modi: 12 LEDs an, 6 LEDs an, aus
Betriebsdauer (mit Akku BL1830 18V 3,0Ah)	Ca. 9 Stunden (12 LEDs) / 22 Stunden (6 LEDs)
Abmessungen (aufgeklappt mit Akku BL1830)	380 x 79 x 116 mm
Abmessungen (zusammengeklappt mit Akku BL1830)	246 x 79 x 116 mm
Nettogewicht (mit Akku BL1830)	Ca. 0,95 kg
Kopfwinkel	Drehung 90° rechts, 180° links, Neigung 0° bis 180° in 30°-Schritten
Metallhaken	360° drehbar
Schultergurt	Inklusive
Akkuschutz	Schutzsystem gegen Tiefentladung
Kompatible Akkus	Makita 14,4 V und 18 V Serien (BL1415, BL1430, BL1815, BL1830, etc.)
Reinigung	Mit einem trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Reparierbarkeit	Reparaturen ausschließlich durch autorisierte Makita-Servicezentren
Mitgeliefertes Zubehör	Lampe, Akku (je nach Kit), Ladegerät, Schultergurt, Haken

Häufig gestellte Fragen - DLX3077TX1 MAKITA

Wie lade ich den Akku der Makita DLX3077TX1 Lampe?

Verwenden Sie ausschließlich ein spezifisches Makita-Ladegerät. Schließen Sie das Ladegerät an eine Steckdose an, setzen Sie den Akku in das Ladegerät und warten Sie, bis die Ladeanzeige grün wird. Die Umgebungstemperatur sollte zwischen 10 °C und 40 °C liegen.

Welche Akkus können mit dieser Lampe verwendet werden?

Die Lampe ist kompatibel mit Makita Li-Ion-Akkus mit 14,4 V und 18 V, z. B. BL1415, BL1430, BL1815, BL1830, BL1840, BL1850, BL1860B usw.

Wie installiere ich den Akku an der Lampe?

Schalten Sie die Lampe aus. Richten Sie die Akkulasche an der Nut im Inneren des Gehäuses aus und schieben Sie den Akku hinein, bis er mit einem Klick einrastet. Stellen Sie sicher, dass die rote Anzeige oben auf der Taste nicht mehr sichtbar ist.

Wie schalte ich die Lampe ein und ändere den Beleuchtungsmodus?

Drücken Sie den Schalter: Erster Druck schaltet alle 12 LEDs ein, zweiter Druck schaltet 6 LEDs ein, dritter Druck schaltet die Lampe aus. Nicht direkt in das Licht schauen.

Wie richte ich den Lampenkopf aus?

Der Kopf kann in 7 Positionen alle 45° gedreht werden: 90° nach rechts und 180° nach links. Er kann auch von 0° bis 180° in 30°-Schritten geneigt werden.

Wie verwende ich den Metallhaken?

Drehen Sie den Haken vor der Verwendung in die Vertikale. Er kann um 360° gedreht werden, um die Lampe an verschiedenen Halterungen zu befestigen.

Wie lange ist die Betriebsdauer der Lampe mit einem BL1830 Akku?

Mit einem BL1830 Akku (18 V, 3,0 Ah) beträgt die Betriebsdauer ca. 9 Stunden bei 12 eingeschalteten LEDs und ca. 22 Stunden bei 6 eingeschalteten LEDs.

Was tun, wenn das Licht während des Gebrauchs plötzlich ausgeht?

Dies liegt am Akkuschutzsystem, das aktiviert wird, wenn der Akku fast entladen ist. Entfernen Sie den Akku und laden Sie ihn auf.

Kann ich die Lampe im Regen oder in feuchter Umgebung verwenden?

Nein, der Akkuhalter ist nicht wasserdicht. Verwenden Sie die Lampe nicht an feuchten oder nassen Orten und setzen Sie sie nicht Regen oder Schnee aus.

Wie reinige ich die Makita DLX3077TX1 Lampe?

Reinigen Sie die Außenseite mit einem trockenen Tuch. Verwenden Sie niemals Benzin, Benzol, Verdünnung oder Alkohol, da diese die Lampe beschädigen könnten.

BEDIENUNGSANLEITUNG DLX3077TX1 MAKITA

F Lampe Bracelet Manuel d'instructions
D Akku-Lampe Betriebsanleitung

I Torcia ricaricabile Istruzioni per l'uso
NL Oplaadbare lamp Gebruiksaanwijzing
E Lámpara Recargable Manual de instructaciones

DML801 DML801X

1

2

3

4

5

6

7

Symbols

Im Folgenden sind die Symbole dargestellt, die im Zusammenhang mit der Ausrüstung verwendet werden. Es ist wichtig, dass Sie deren Bedeutung vor dem Einsatz des Geräts setzen.

Simboli

Entsorgen Sie Elektrowerkzeuge, Batterien und Akkus nicht über den Hausmüll!

Gemäß der Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte und über Batterien und Akkumulatoren

sowie Altbatterien und Altakkumulatoren und ihrer Umsetzung in nationales Recht müssen verbrauchte

Elektrowerkzeuge sowie Altbatterien und Altakkumulatoren getrennt gesammelt und einer umweltgerechten

Wiederverwertung zugeführrt werden.

• Solo per Paesi UE

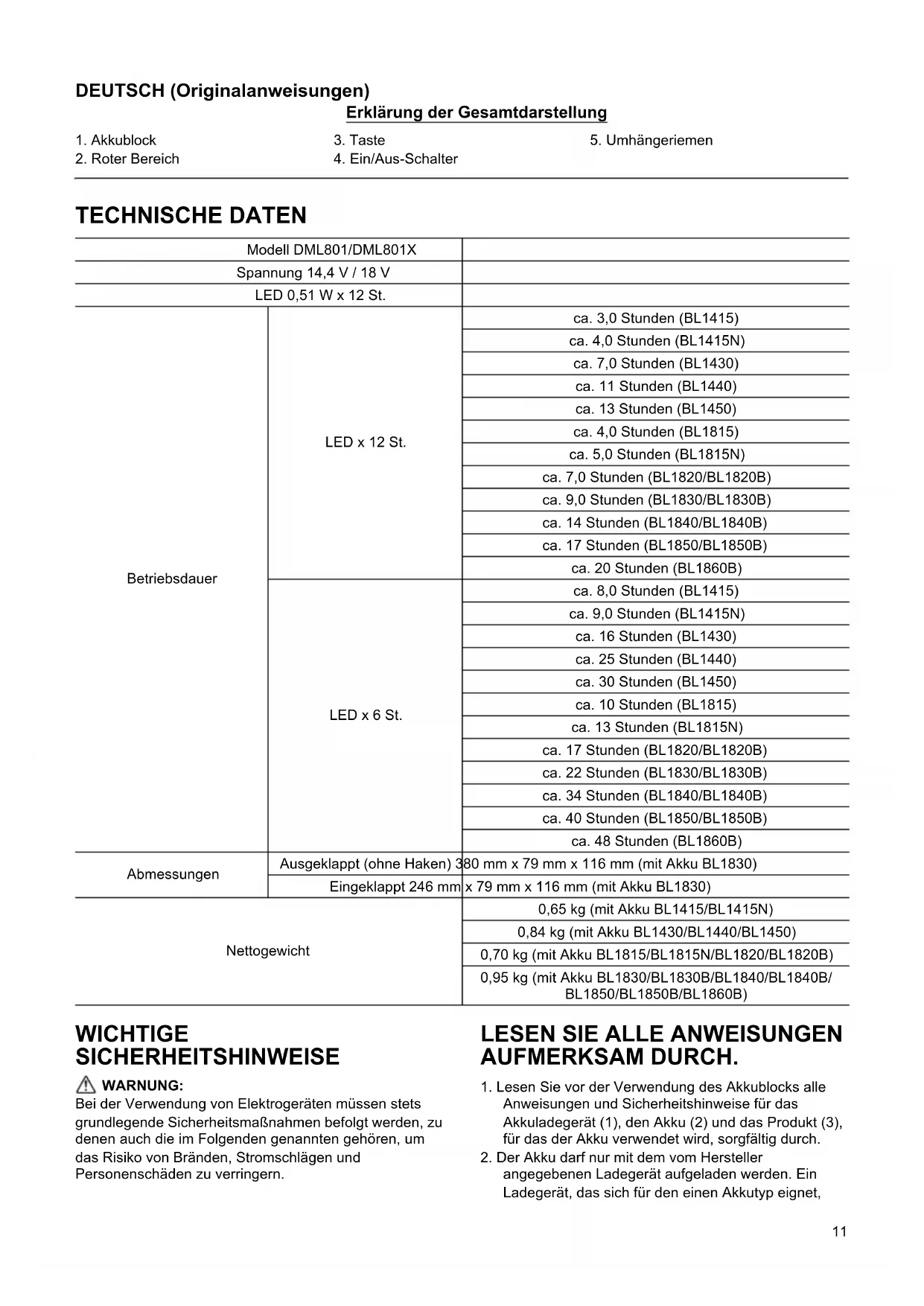

DEUTsCH (Originalanweisungen)

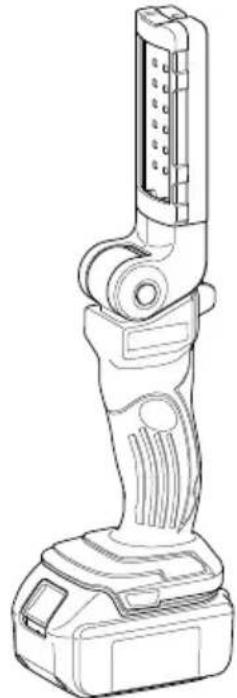

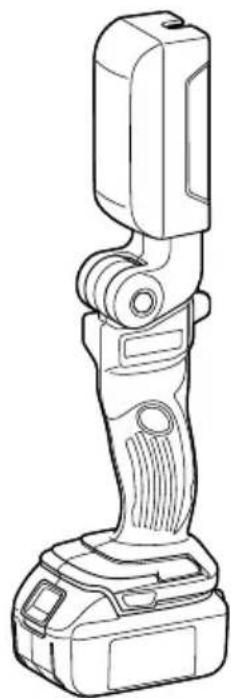

Erklärung der Gesamtdarstellung

1. Akkublock

2. Taste

3. Umhängeriemen

4. Roter Bereich

5. Ein/Aus-Schalter

TECHNISCHE DATEN

Modell DML801/DML801X
Spannung 14,4 V / 18 V
LED 0,51 W x 12 St.
Betriebsdauer	LED x 12 St.	ca. 3,0 Stunden (BL1415)
		ca. 4,0 Stunden (BL1415N)
		ca. 7,0 Stunden (BL1430)
		ca. 11 Stunden (BL1440)
		ca. 13 Stunden (BL1450)
		ca. 4,0 Stunden (BL1815)
		ca. 5,0 Stunden (BL1815N)
		ca. 7,0 Stunden (BL1820/BL1820B)
		ca. 9,0 Stunden (BL1830/BL1830B)
		ca. 14 Stunden (BL1840/BL1840B)
		ca. 17 Stunden (BL1850/BL1850B)
		ca. 20 Stunden (BL1860B)
	LED x 6 St.	ca. 8,0 Stunden (BL1415)
		ca. 9,0 Stunden (BL1415N)
		ca. 16 Stunden (BL1430)
		ca. 25 Stunden (BL1440)
		ca. 30 Stunden (BL1450)
		ca. 10 Stunden (BL1815)
		ca. 13 Stunden (BL1815N)
		ca. 17 Stunden (BL1820/BL1820B)
		ca. 22 Stunden (BL1830/BL1830B)
		ca. 34 Stunden (BL1840/BL1840B)
		ca. 40 Stunden (BL1850/BL1850B)
		ca. 48 Stunden (BL1860B)
Abmessungen	Ausgeklappt (ohne Haken) 3	80 mm x 79 mm x 116 mm (mit Akku BL1830)
	Eingeklappt 246 mm	x 79 mm x 116 mm (mit Akku BL1830)
Nettogewicht		0,65 kg (mit Akku BL1415/BL1415N)
		0,84 kg (mit Akku BL1430/BL1440/BL1450)
		0,70 kg (mit Akku BL1815/BL1815N/BL1820/BL1820B)
		0,95 kg (mit Akku BL1830/BL1830B/BL1840/BL1840B/BL1850/BL1850B/BL1860B)

WICHTIGE

SICHERHEITSHINWEISE

WARNING:

Bei der Verwendung von Elektrogeräten,müssen stets grundlegende Sicherheitsmaßnahmenbefolgrt werden, zu denen auch die im Folgenden genannten gehören, um das Risiko von Branden, Stromschlagen und Personenschäden zu verringn.

LESEN SIE ALLE ANWEISUNGEN AUFMERKSAM DURCH.

1. Lesen Sie vor der Verwendung des Akkublocks alle Anweisungen und Sicherheitshinweise für das Akkuladegerat (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird, sorgfältig durch.

2. Der Akku darf nur mit dem vom Hersteller angegebenen Ladegerät aufgeladen werden. Ein Ladegerät, das sich für den einen Akkutyp eignet,

kann bei der Verwendung mit einem anderen Akku eine Brandgebung darstellen.

1. Verwenden Sie eine Stromversorgung mit der auf dem Typenschild des Akkuladegerats angegebenen Spannung.

2. Verwenden Sie keinen Aufspannungstransformer, Maschinendrehstromgenerator oder Gleichstromadapter.

3. Laden Sie den Akkublock bei einer Zimmertemperatur von 10^ bis 40^ auf.
   Lassen Sie einen bereits Akkublock vor dem Aufladen abkühlen.

4. Wenn der Akku nicht verwendet wird, damit er nicht in der Höhe von anderen metallischen Gegenständen wie Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder sonstigen metallischen Gegenständen aufbewahrt werden, da die Gefahr besteht, dass sich die Kontakte berühren. Ein Kurzschluss der Akkukontakte kann Funkenflug oder Verbrennungen verursachen oder eine Brandgefahr darstellen.

5. Ziehen Sie nach der Verwendung oder vor der Durchführung von Wartungs- oder Reinigungsrarbeitenden Netzstecker aus der Netzsteckdose.

6. Diese Akkuhalterung ist nicht wassergeschützt. Verwenden Sie die Lampe nicht an feuchten oder nassen Orten. Setzen Sie die Lampe[weder Regen noch Schnee aus. Waschen Sie die Lampe nicht mit Wasser ab.

7. Das Innere des Lampenkopfstücksarf nicht mit Pinzetten, Metallgegenständen usw. berührt werden.

8. Bei falschem Gebrauch kann Flüssigkeit aus dem Akku austreten; vermeiden Sie in dieser Fall jeglichen Kontakt mit der Flüssigkeit. Wenn Sie versehentlich mit Flüssigkeit aus dem Akku in Berührung geraten, waschen Sie die betroffene Stelle grundlich mit Wasser ab. Suchen Sie darüber hinaus einen Arzt auf, wenn die Flüssigkeit in das Auge besteht. Die aus dem Akku austretende Flüssigkeit kann Hautreizungen oder Verbrennungen verursichen.

9. Vermeiden Sie einen Kurzschluss des Akkublocks:

(1) Die Kontakte dürfen nicht mit leitendem Material in Berührung kommt.
(2) Der Akkublockarf nicht in einem Behalter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispelsweise Nagel,Munzen usw. befinden.
(3) Der AkkublockarfwederFeuchtigkeitnoch Regenausgesetztwerden.

Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Überhitzung, möglichen Verbrennungen und)sagar zu einer Zerstörung des Gerats fuhren.

1. Wenn Elektrolyt in ihre Augen gerät, waschen Sie die Augen mit klarem Wasser aus unduchen Sie sofort einen Arzt auf. Anderenfalls können Sie ihre Sehfähigkeit verlieren.
2. Lassen Sie den Akku nicht fallen und vermeiden Sie Schläge gegen den Akku.
3. Selfest wenn der Akkublock schwer beschädigt oder vollig verbraucht ist, davon er nicht angezündet werden. Der Akkublock kann in den Flammen explodieren.

ACHTUNG:

1. Wenn das Gerät nicht verwendet wird, schalten Sie es stets aus, und entfern den Sie den Akkublock aus dem Gerät.
2. Gerät und Akkublock * dürfen nicht an Orten aufbewahrt werden, an denen Temperaturen von 50^ oder darüber erreicht werden können.
3. Das Gerätarf keinen Stößen ausgesetzt werden - lessen Sie es also nicht fallen, vermeiden Sie Schläge gegen das Gerät usw.
4. Blichen Sie nicht über einen längeren Zeitraum in das Licht. Andernfalls können Sie ihre Augen schädigen.
5. Bedecken oder umwickeln Sie das eingeschaltete Gerät nicht mit Stoff, Karton oder ähnlichen Gegenständen, da es anderenfalls zu einem Brand kommt kann.
6. Bauen Sie das Ladegerät oder den Akkublock nicht auseinander; überlassen Sie eventuell erforderliche Wartungs- oder Reparaturarbeiten qualifiziertem Fachpersonal. Ein falscher Zusammenbau kann zu Stromschlagen oder Branden führen.
7. Elektrowerkzeuge und Elektrogeräte)dürfen nur mit den speziell für das Werkzeug bzw. Gerät vorgesehenen Akkus verwendet werden. Die Verwendung anderer Akkus kann eine Verletzungs- und Brandgefahr darstellen.
8. Falls die Betriebsdauer erheblich kürzer wird, beenden Sie den Betrieb umgehend. Anderenfalls besteht die Gefahr einer Überhitzung sowie das Risikomanlicher Verbrennungen und)sagar einer Explosion.
9. Verwenden Sie niemals einen beschädigten Akku.
10. Laden Sie den Akkublock auf, bevor der Akku vollständig entladen ist. Beenden Sie stets den Betrieb des Geräts und laden Sie den Akkublock auf, sobald Sie eine verringerte Leistung bemerken.
11. Ein voll aufgeladener Akkublockarfniemals erneut geladen werden.Durch Überladungen wird die Lebensdauer des Akkus verkurzt.
12. Sollen Probleme auftreten, wenden Sie sich an ein Makita-Servicecenter oder einen Makita-Fachhändler in ihrer Höhe. Zur Gewährleistung der Produktionsicherheit und -zuverlösigkeit sollen alle Reparaturen, Wartungsarbeiten oder Einstellungen von einem durch Makita autorisierten Servicecenter durchgeführt werden.
13. Laden Sie den Akkublock aller sechs Monate auf, wenn Sie diesen für längerere Zeit nicht verwenden.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

FUNKTIONSBESCHREIBUNG

Ladevorgang

Laden Sie den Akkublock vor der Verwendung des Geräts mit dem Makita-Ladegerät auf.

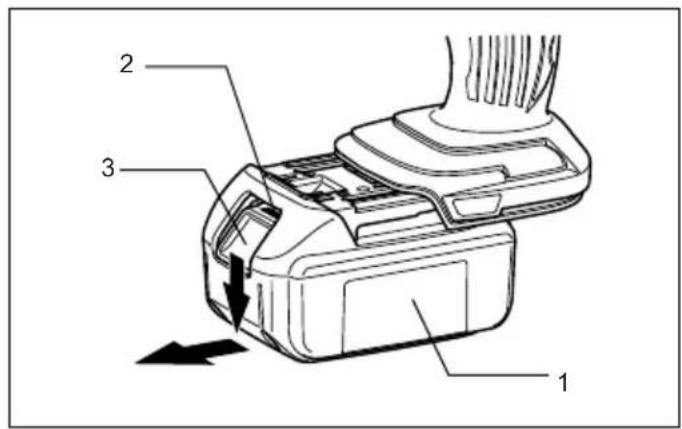

Einsetzen und Abnehmen des Akkublocks (Abb. 1)

• Schalten Sie das Werkzeug stets aus, bevor Sie den Akkublock einsetzen oder entnehmer.
• Zum Entnehmen des Akkublocks müssen Sie die Taste auf der Vorderseite des Akkublocks schiben und

gleichzeitig den Akkublock aus dem Gerä
herausziehen.

Zum Einsetzen des Akkublocks,müssen Sie die Zunge des Akkublocks an der Rille im Gehäuse ausrichten und in die gewünschte Position schieben. Setzen Sie den Block unbedingt ganz ein, bis er mit einem Klick einrastet. Wenn Sie den roten Bereich oben auf der Taste sehen konnen,ist der Block nicht ganz eingerastet. Setzen Sie den Akkublock vollständig ein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Block versehentlich aus dem Gerät fallen und Sie oder Personen in Ihr Umfeld verletzen.
- Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Block nicht leicht hineingleitet, ist er nicht richtig eingesetzt.

Akku-Schutzsystem

Die Lampe ist mit einem Schutzsystem ausgestattet, das die Ausgangsleistung für eine langere Lebenszeit des Akkus automatisch begrenzt. Die Lampe erlischt während des Betriebs, wenn die verbleibende Akkuladung zu niedrig wird. Dies geschieht aufgrund der Aktivierung des Schutzsystems und stellt keine Fehlfunktion dar. Entfern den Sie den Akkublock aus der Lampe und laden Sie diesen.

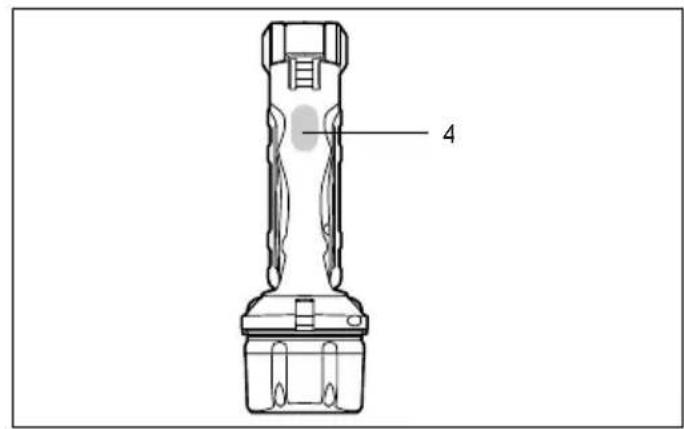

Bedienung des Ein/Aus-Schalters

(Abb. 2)

ACHTUNG:

• Schauen Sie nicht direkt in das Licht der LEDs oder in die Lichtquelle.

Die LED hat einen Zyklus von drei Status wie folgt.

Bedienung des Schalters	Lichtstatus
1. Drücken Alle L	LEDs leuchten.
2. Drücken Nur 6	LEDs leuchten.
3. Drücken Alle L	LEDs gehen aus.

Kopfwinkel

Der Kopf kann in sieben Stufen in Schritten von 45^ verstellt werden. (90^ nach rechts und 180^ nach links) (Abb.3)

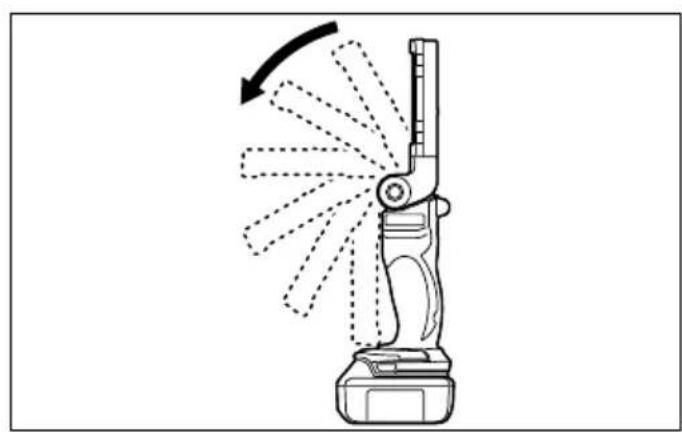

Außerdem kann der Winkel des Kopfstücks zwischen 0 und 180^ in Schritten von 30^ verstellt werden. (Abb. 4)

Riemen

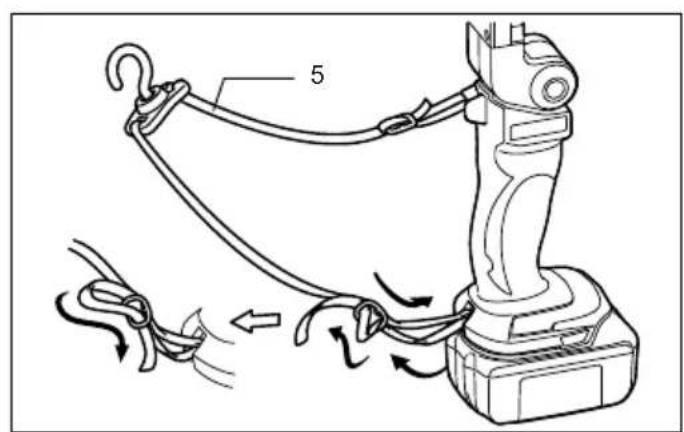

Befestigen Sie den Riemen am Gerät. (Abb. 5)

Metallhaken

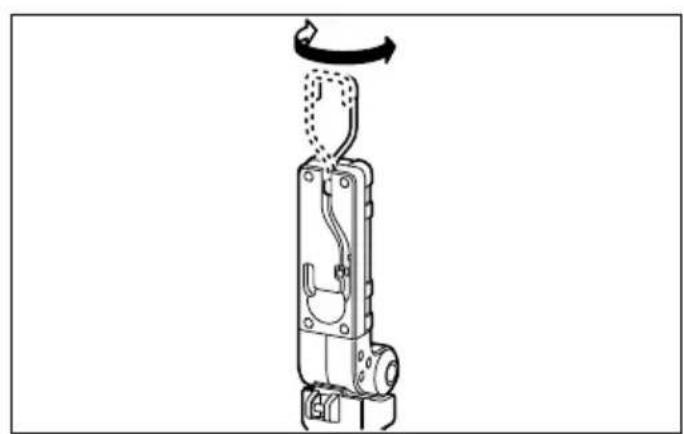

Drehen Sie den Metallhaken vor der Verwendung nach offen. (Abb. 6)

Der Haken kann um 360^ gedreht werden. (Abb. 7)

WARTUNG

ACHTUNG:

• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfährbungen, Verformungen oder Rissen führen. Zur Gewährleistung von SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts sollenn Reparaturen,

Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgefuhrt und ausschließlich Makita-Ersatzteile verwendet werden.

SONDERZUBEHÖR

ACHTUNG:

Für das in thisem Handbuch beschriebene Makita-Gerät werden die folgenden Zubehör- und Zusatzteile empfohlen. Bei Verwendung anderer Zubehör- und Zusatzteile kann es zu Verletzungen kommt. Die Zubehör- und Zusatzteile)dürfen nur auf ordnungsgemäße Weise für den Zweck verwendet werden, für den sie konzipiert wurden.

• Original-Akku und Original-Ladegerät von Makita

HINWEIS:

• Einige der in der listenede aufgehren Elemente sind dem Werkzeugpaket als Standardzubehor beigeftg. Diese konnen in den einzelnen Ländern voneinander abweichen.
