Producttype	Pneumatische boormachine
Merk	Bosch
Model	UML42290
Nuttig vermogen	400 W
Onbelast toerental	2560 omw/min
Maximale werkdruk	6,3 bar (91 psi)
Luchtverbruik	14 l/s
Max. boordiameter (staal)	10 mm
Spindeldraad	1/2"-20 UNF-2A
Gewicht	1,2 kg
Geluidsdrukniveau	73 dB(A)
Trillingen (metaalboren)	3,5 m/s²
Boorkoptype	Automatische boorkop of tandkroonboorkop
Voeding	Perslucht, 6,3 bar
Onderhoud	Reinig regelmatig het filter bij de luchtinlaat; smeer met SAE 10 of SAE 20 olie
Veiligheid	Draag een veiligheidsbril en gehoorbescherming; vermijd losse kleding
Hoofdfuncties	Boren in hout, metaal, keramiek en kunststof

Veelgestelde vragen - UML42290 BOSCH

Wat is de aanbevolen luchtdruk voor de werking ?

De optimale werkdruk is 6,3 bar (91 psi) gemeten bij de luchtinlaat terwijl het gereedschap in bedrijf is.

Hoe vervang ik de boorkop ?

Om de boorkop te vervangen, gebruik een steeksleutel op de sleutelvlak van de aandrijfspindel. Voor de tandkroonboorkop, steek de boorkopsleutel in de gaten en draai. Voor de automatische boorkop, houd de achterste huls vast en draai de voorste huls.

Welke olie gebruiken voor de smering ?

Voor niet-CLEAN gereedschappen, gebruik motorolie SAE 10 of SAE 20 in de persluchtonderhoudseenheid. Voor de CLEAN-serie is geen smering nodig.

Hoe reinig ik het pneumatische gereedschap ?

Reinig regelmatig het filter bij de luchtinlaat door de aansluiting los te draaien en stof te verwijderen. U kunt ook een paar druppels olie toevoegen en het gereedschap enkele seconden laten draaien.

Wat te doen als het gereedschap niet start ?

Onderbreek de persluchttoevoer, draai vervolgens de gereedschapshouder meerdere keren met de hand om adhesiekrachten te elimineren. Sluit daarna de lucht weer aan.

Welke accessoires zijn beschikbaar voor deze boormachine ?

Accessoires omvatten automatische boorkoppen, tandkroonboorkoppen, een extra handvat, een ophangbeugel en afvoerkits voor uitlaatlucht.

Hoe voer ik de uitlaatlucht weg van de werkplek ?

U kunt een luchtafvoerset (offset of centraal) installeren door de geluiddemper te vervangen en een afvoerslang te bevestigen. Volg de montage-instructies in de handleiding.

Kan ik het gereedschap gebruiken met geoliede perslucht ?

Ja, hoewel de CLEAN-serie is ontworpen om zonder olie te werken, is het gebruik van lucht met olie ook mogelijk.

Hoe stel ik de draairichting in ?

Gebruik de schakelaar voor draairichting (markering 29): duw naar rechts voor rechtsom, naar links voor linksom.

Waar vind ik reserveonderdelen ?

Neem contact op met de klantenservice van Bosch of ga naar www.bosch-pt.com. Bel 0800-0222 555. Houd het tiencijferige artikelnummer van het gereedschap bij de hand.

GEBRUIKSAANWIJZING UML42290 BOSCH

Wistukkijas original

Original insuikcija

2

Deutsch. 6

English . Page 17

Francais 29

Espanol. Pagina 40

Portugues Pagina 51

Italiano 62

Nederlands.. 73

Dansk . 83

Svenska Sida 92

Norsk. Side 101

Suomi .Sivu 110

EAAyika 2eAia 119

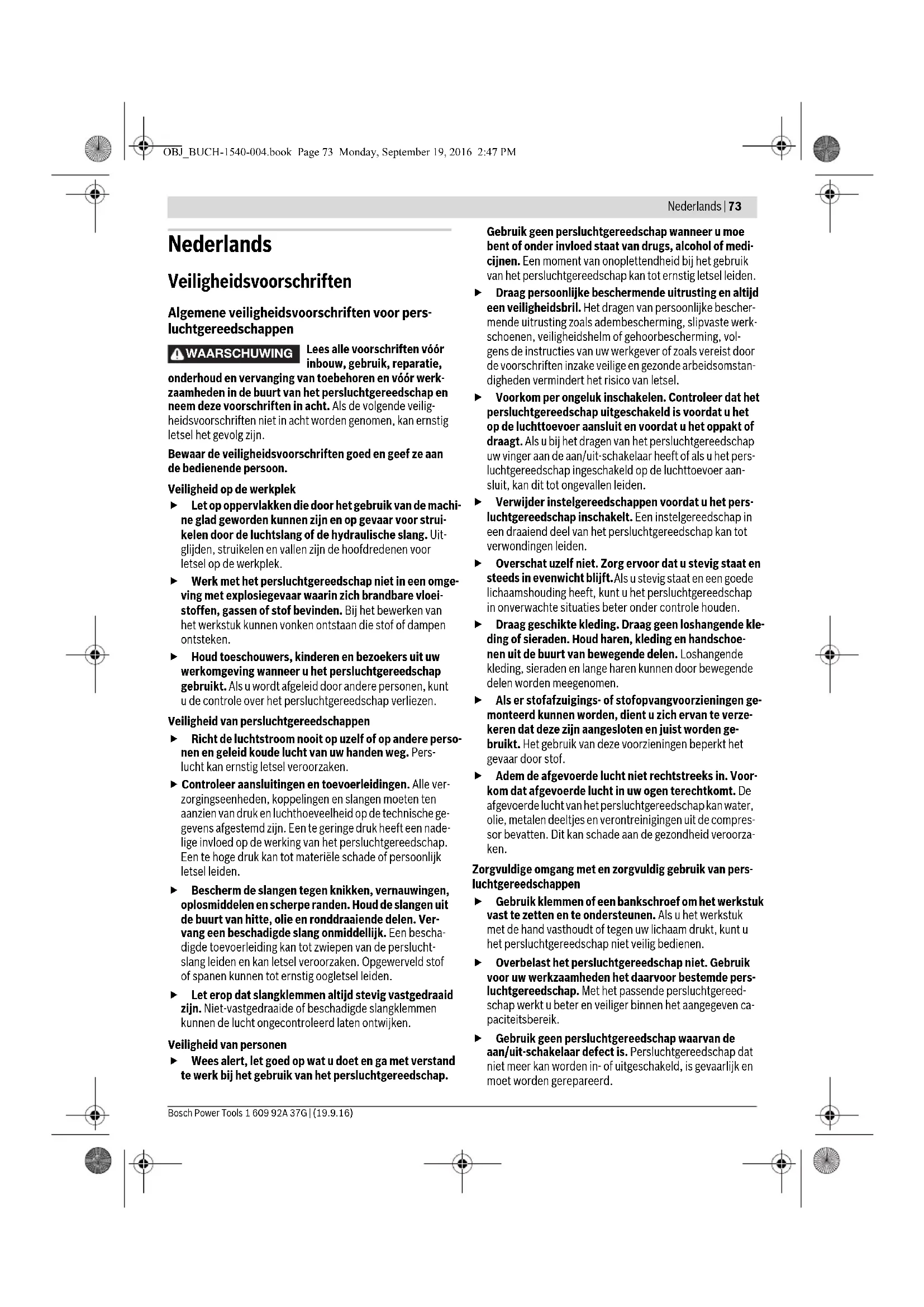

Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor persluchtgereedschappen

WAARSCHUWING

Lees alle voorschriften voor inbouw, gebruik, reparatie,

onderhoud en vervanging van toebehoren en voor werkzaamheden in de buurt van het persluchtgereedschap en neem deze voorschriften in acht. Als de volgende veiligheidsvoorschriften niet in acht worden genomen, kan ernstig letsel het gevolg zijn.

Bewaar de veiligheidsvoorschriften goed en geef ze aan de bedienende personen.

Veiligheid op de werkplek

Let op oppervlakken die door het gebruik van de machine glad geworden zijn en op gevaar voor struikelen door de luchtslang of de hydraulische slang. Uitglijden, struikelen en vallen zijn de hoofdredenen voor letsel op de werkplek. Werk met het persluchtgereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Bij het bewerken van het werkstuk kunnen vonken ontstaan die stof of dampen ontsteken. Houd toeschouwers, kinderen en bezoekers uit uw werkomgeving wanneer u het persluchtgereedschap gebruikt. Als u wordt afgeleid door andere personen, kunt u de controle over het persluchtgereedschap verliezen.

Veiligheid van persluchtgereedschappen

Richt de luchtstroom nooit op uzelf of op andere personen en geleid koude lucht van uw handen weg. Perslucht kan ernstig letsel veroorzaken. Controleer de aansluitingen en toevoerleidingen. Alle verzorgingseenheden, koppelingen en slangen moeten ten aanzien van druk en luchthoeveelheid op de technische gegevens afgestemd zijn. Een te geringe druk heeft een nadelige invloed op de werking van het persluchtgereedschap. Een te hoge druk kan tot materiële schade of persoonlijk letsel leiden. Bescherm de slangen tegen knikken, vernauwingen, oplosmiddelen en scherpe randen. Houd de slangen uit de buurt van hitte, olie en ronddraaiende delen. Vervang een beschadigde slang onmiddellijk. Een beschadigde toevoerleiding kan tot zwiepen van de persluchtslang leiden en kan letsel veroorzaken. Opgewerveld stof of spanen kunnen tot ernstig oogletsel leiden. Let erop dat slangklemmen altijd stevig vastgedraaid zijn. Niet-vastgedraaide of beschadigde slangklemmen kunnen de lucht ongecontroleerd laten ontsnappen.

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het persluchtgereedschap.

Gebruik geen persluchtgereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het persluchtgereedschap kan tot ernstig letsel leiden.

Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals adembescherming, slipvaste werkschoenen, veiligheidshelm of gehoorbescherming, volgens de instructies van uw werkgever of zoals vereist door de voorschriften inzake veilige en gezonde arbeidsomstandigheden, vermindert het risico op letsel. Voorkom per ongeluk inschakelen. Controleer dat het persluchtgereedschap uitgeschakeld is voordat u het op de luchttoevoer aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het persluchtgereedschap uw vinger aan de aan/uit-schakelaar heeft of als u het persluchtgereedschap ingeschakeld op de luchttoevoer aansluit, kan dit tot ongelukken leiden. Verwijder instelgereedschappen voordat u het persluchtgereedschap inschakelt. Een instelgereedschap in een draaiend deel van het persluchtgereedschap kan tot verwondingen leiden. Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Als u stevig staat en een goede lichaamshouding heeft, kunt u het persluchtgereedschap in onverwachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. Als er stofafzuigings- of stofopvangvoorzieningen gemonteerd kunnen worden, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. Adem de afgevoerde lucht niet rechtstreeks in. Voorkom dat afgevoerde lucht in uw ogen terechtkomt. De afgevoerde lucht van het persluchtgereedschap kan water, olie, metalen deeltjes en verontreinigingen uit de compressor bevatten. Dit kan schade aan de gezondheid veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van persluchtgereedschappen

• Gebruik klemmen of een bankschroef om het werkstuk vast te zetten en te ondersteunen. Als u het werkstuk met de hand vasthoudt of tegen uw lichaam drukt, kunt u het persluchtgereedschap niet veilig bedienen. Overbelast het persluchtgereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde persluchtgereedschap. Met het passende persluchtgereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
• Gebruik geen persluchtgereedschap waarvan de aan/uit-schakelaar defect is. Persluchtgereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

Onderbreek de persluchttoevoer voordat u het gereedschap instelt, toebehoren wisselt of bij een langdurige onderbreking van de werkzaamheden. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap. Bewaar niet-gebruikte persluchtgereedschappen buiten het bereik van kinderen. Laat het persluchtgereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet gelezen hebben. Persluchtgereedschappen zijn gevaarlijk als deze door onervaren personen worden gebruikt. Onderhoud het persluchtgereedschap zorgvuldig. Controleer of bewegende delen van het persluchtgereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig worden beïnvloed. Laat beschadigde delen repareren voordat u het persluchtgereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden persluchtgereedschappen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Gebruik persluchtgereedschap, toebehoren, inzetgereedschappen, enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de uit te voeren werkzaamheden. Daarmee worden stofontwikkeling, trillingen en geluidsontwikkeling zo veel mogelijk beperkt. Het persluchtgereedschap mag uitsluitend worden ingericht, ingesteld en gebruikt door gekwalificeerde en daartoe opgeleide bedieners. Het persluchtgereedschap mag niet veranderd worden. Veranderingen kunnen de werkzaamheid van de veiligheidsmaatregelen verminderen en de risico's voor de bediener verhogen.

Service

Laat het persluchtgereedschap alleen repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het persluchtgereedschap in stand blijft.

Veiligheidsvoorschriften voor persluchtboormachines

Controleer of het typeplaatje leesbaar is. Vraag indien nodig een nieuw plaatje aan bij de fabrikant. Bij een breuk van werkstuk of toebehoren kunnen delen met hoge snelheid naar buiten geslingerd worden. Tijdens het gebruik, bij reparatie- en onderhoudswerkzaamheden en bij het vervangen van toebehoren van het persluchtgereedschap moet altijd een slagvaste oogbescherming worden gedragen. De graad van de vereiste bescherming moet voor elke afzonderlijke toepassing apart worden beoordeeld.

De bediener en het onderhoudspersoneel moeten de omvang, het gewicht en het vermogen van het persluchtgereedschap fysiek kunnen hanteren. Wees bedacht op onverwachte bewegingen van het persluchtgereedschap, die als gevolg van reactiekrachten of de breuk van het inzetgereedschap kunnen optreden. Houd het persluchtgereedschap goed vast en breng uw lichaam en uw armen in een positie waar u deze bewegingen kunt opvangen. Met deze voorzorgsmaatregelen kunt u letsel voorkomen. Schakel het persluchtgereedschap onmiddellijk uit als het inzetgereedschap blokkeert. Houd rekening met grote reactiemomenten die een terugslag veroorzaken. Het inzetgereedschap blokkeert als:

• het persluchtgereedschap overbelast wordt,
• het in het te bewerken werkstuk schuin wegdraait of
• het met de punt door het te bewerken materiaal gaat.
• Gebruik hulpmiddelen voor de opname van reactiemomenten, bijvoorbeeld een steunvoorziening. Als dit niet mogelijk is, gebruikt u een extra handgreep. Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Anders kan letsel het gevolg zijn. Schakel het persluchtgereedschap uit bij een onderbreking van de luchttoevoer of bij een vermindering van de bedrijfsdruk. Controleer de bedrijfsdruk en start het gereedschap opnieuw bij optimale bedrijfsdruk. Bij het gebruik van het persluchtgereedschap kan de bediener bij de uitvoering van de werkzaamheden een onaangenaam gevoel in zijn handen, armen, schouders, nek of andere lichaamsdelen ondervinden. Neem voor de werkzaamheden met dit persluchtgereedschap een gemakkelijke houding aan, let erop dat u stevig staat en voorkom een ongunstige stand of een stand waarbij het moeilijk is om uw evenwicht te behouden. De bediener dient tijdens langdurige werkzaamheden zijn lichaamshouding te veranderen. Dit kan helpen om onaangenaamheden en vermoeidheid te voorkomen. Als de bediener bij zichzelf symptomen als voortdurende misselijkheid, ongemak, hartkloppingen, pijn, tintelingen, doofheid, branderigheid of stijfheid waarneemt, mogen deze waarschuwingstekens niet genegeerd worden. De bediener moet deze aan zijn werkgever meedelen en een arts raadplegen. Voorzichtig! Inzetgereedschappen kunnen bij langdurig gebruik van het persluchtgereedschap heet worden. Gebruik werkhandschoenen.
• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade. Voorkom contact met een spanningvoerende leiding. Het persluchtgereedschap is niet geïsoleerd. Contact met een spanningvoerende leiding kan tot een elektrische schok leiden.

WAARSCHUWING

De bij het schuren, zagen, slijpen, boren en dergelijke

werkzaamheden vrijkomende stof kan kankerverwekkend zijn, ongeboren leven beschadigen of het erfelijk materiaal veranderen. Enkele van de in dit stof aanwezige bestanddelen zijn:

• Lood in loodhoudende verven en lakken; kristallijne kiezelzuur in baksteen, cement en andere metselmaterialen;
• Arseen en chromaat in chemisch behandeld hout.

Het risico van een aandoening is ervan afhankelijk hoe vaak u aan deze stoffen bent blootgesteld. Ter beperking van het gevaar dient u alleen in goed geventileerde ruimten met de juiste beschermende uitrusting te werken (bijvoorbeeld met speciaal geconstrueerde ademhalingsbeschermingsapparaten, die ook de kleinste stofdeeltjes uitfilteren).

Bij werkzaamheden aan het werkstuk kan een extra lawaaibelasting ontstaan die door geschikte maatregelen voorkomen kan worden, zoals het gebruik van isolatiematerialen bij rammelgeluiden aan het werkstuk. Als het persluchtgereedschap over een geluiddemper beschikt, moet er altijd voor worden gezorgd dat deze tijdens het gebruik van het persluchtgereedschap aanwezig is en zich in een goede arbeidstoestand bevindt. De inwerking van trillingen kan zenuwbeschadigingen en storingen in de bloedcirculatie in handen en armen veroorzaken. Draag nauwsluitende handschoenen. Handgrepen van persluchtgereedschappen worden door de persluchtstroming koud. Warme handen zijn minder gevoelig voor trillingen. Wijde handschoenen kunnen door ronddraaiende delen worden meegenomen. Als u vaststelt dat de huid bij uw vingers of handen doof wordt, tintelt, pijn doet of wit wordt, dient u de werkzaamheden met het persluchtgereedschap te beëindigen, uw werkgever op de hoogte te stellen en een arts te raadplegen. Laat de boor niet op het werkstuk rusten. Dit kan tot een ernstige versterking van de trillingen leiden. Gebruik ter ondersteuning van het gewicht van het persluchtgereedschap indien mogelijk een standaard, een veerbalans of een compensatievoorziening. Houd het persluchtgereedschap niet al te stevig, maar zeker vast, met inachtneming van de vereiste hand-reactiekrachten. De trillingen kunnen sterker worden naarmate u het gereedschap steviger vasthoudt. Als universele draaikoppelingen (klauwkoppelingen) worden gebruikt, moeten blokeerstiften worden toegepast. Gebruik een antizweepslagset ter bescherming in het geval van een defect van de verbinding tussen de slang en het persluchtgereedschap of tussen slangen onderling. Draag het persluchtgereedschap nooit aan de kabel.

Symbolen

De volgende symbolen kunnen voor het gebruik van het persluchtgereedschap van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het persluchtgereedschap goed en veilig te gebruiken.

Symbool Betekenis

Lees alle voorschriften voor inbouw, gebruik, reparatie, onderhoud en vervanging van toebehoren en voor werkzaamheden in de buurt van het persluchtgereedschap en neem deze voorschriften in acht. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan ernstig letsel het gevolg zijn.

Draag een veiligheidsbril.

W Watt Capaciteit
Nm Newtonmeter		Eenheid van energia (draaimoment)
kg	Kilogram	Massa, gewicht
Ibs	Pounds
mm Millimeter Lengte
min	Minuten	Tijdspanne, duur
s	Seconden
\( min^{-1} \)	Omwentelingen of bewegingen per minuut	Onbelast toenental
bar	bar	Luchtdruk
psi	pounds per square inch
l/s	Liter per seconde	Luchtverbruik
cfm	cubic feet/minute
dB Decibel		Maat van relatieve geluidssterkte
QC Snelwisselhouser
○	Symbool voor inbus	Gereedschapopname
■	Symbool voor buitenvierkant
UNF	Amerikaanse fijneschroefdraad (Unified National Fine Thread Series)
G	Whitworth-schroefdraad	Aansluitschroefdraad
NPT	National pipe thread

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het persluchtgereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het persluchtgereedschap is bestemd voor het boren in hout, metaal, keramiek en kunststof.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen op de pagina met afbeeldingen. De afbeeldingen zijn deels schematisch en kunnen afwijken van uw persluchtgereedschap.

1 Uitgaande as

2 Inspanbereik (bijv. voor een extra handgreep)

3 Aan/uit-schakelaar (hendel)

4 Ophangbeugel

5 Slangnippel

6 Sleutelvlak van de uitgaande as

7 Aan/uit-schakelaar

8 Luchtafvoer met geluiddempers

9 Extra handgreep*

10 Bevestigingsleuven voor ophangbeugel

11 Slangklem

12 Luchtafvoerslang

13 Bevestigingsschroef voor huisdeksel

14 Huisdeksel

15 Luchtafvoer met zeskantmoer

16 Afdichting

17 Luchtafvoerset (decentraal)

18 Aansluitstuk aan luchtafvoerset

19 Geluiddempers van luchtafvoerset

20 Aansluitstuk aan luchtingang

21 Luchttoevoerslang

22 Luchtafvoerslang centraal

23 Tandkransboorhouser

24 Snelspanboorhouser

25 Boorhoadersleutel

26 Gereedschapopname

27 Achterste huls

28 Voorste huls

29 Draairichtingschakelaar

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Conformiteitsverklaring

Wij verklaren op onze verantwoordelijkheid dat het onder "Technische gegevens" beschreven product aan alle desbetreffende bepalingen van de richtlijn 2006/42/EG inclusief de wijzigingen ervan voldoet en met de volgende normen overeenstemt: EN ISO 11148-3.

Technisch dossier (2006/42/EG) bij: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Deze persluchtgereedschappen behoren bij de CLEAN-serie. De Bosch CLEAN-techniek ontziet gebruikers en milieu door olievrij werken en een geringer lucht- en energieverbruik. Gebruik met oliehoudende lucht is eveneens mogelijk.

consumption optimized - geoptimaliseerd luchtverbruik, lubrication free - zonder smering, ergonomic - ergonomisch, air tool - persluchtgereedschap, noise reduction - geluidsreductie

Persluchtboormachine rechte uityoering Pistoolvorm
Productnummer	0 607 154 ... 0 607 161 ... 0 607 153 ...
	... 101	... 100	... 101	... 102	... 103	... 520	... 523
Onbelast toerental	\( min^1 \)	3200	2560	1200	2560	1200	3700
Afegeven vermogen	W	120	400	400	400	400	180	180
	Hp	0,16	0,54	0,54	0,54	0,54	0,24	0,24
max. boordiameter in staal	mm	4	8	10	8	10	4	4
	in	5/32"	5/16"	3/8"	5/16"	3/8"	5/32"	5/32"
Meegeleverd
- Snelspanboorhouser								●
- Tandkransboorhouser		●	●	●	●	●	●	-
Rechts- en linksdraien
Schroefdraad uitgaande as
- 3/8"-24 UNF-2A		●	-	-	-	-	-	-
- 1/2"-20 UNF-2A			●	●	●	●	●	●
Sleutelvlok van de uitgaande as	mm 14 17 17 17 17 14 14
Spanhalsdiameter	mm 28 46 46 46 -			-
Max. werkdruk aan gereedschap	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91	91
Aansluitschroefdraad van slangaansluiting		G 1/8"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"
Inwendige slang diameter	mm	6	10	10	10	10	10	10
Luchtverbruik onbelast	I/s	3,4	15,5	16	15,5	15	7,8	8,5
	cfm	7,2	32,8	33,9	32,8	31,8	16,5	18
Gewicht volgens	kg	0,52	1,1	1,2	1,3	1,5	0,84	0,88
EPTA-Procedure 01:2014	Ibs	1,1	2,4	2,6	2,9	3,3	1,8	2,0
Informatie over geluid en trillingen
Geluidsemissiewaarden vastgesteld volgens EN ISO 15744.
Het A-gewogen geluidsniveau van het persluchtgereedschapbedraagt kenmerkend:
Geluidsdrukniveau \( L_{pA} \)	dB(A)	76	75	75	75	75	72	72
Geluidsvermogenniveau \( L_{wA} \)	dB(A)	87	86	86	86	86	83	83
Onzekerheid K	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Draag een gehoorbescherming!
Totale trillingswaarden \( a_h \)(vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 28927:
Boren in metaal:\( a_h \)	\( m/s^2 \)	4,5	9	9	9	9	< 2,5	< 2,5
K	\( m/s^2 \)	0,9	1,4	1,4	1,4	1,4	1,5	1,5

Persluchtboormachine Pistoolvorm
Productnummer	0 607 160 ...
		...501	...502	...503	...504	...505	...509	...511
Onbelast toerental	\( min^1 \)	2800	2800	850	850	750	2200
Afegeven vermogen	W	320	320	320	320	320	320	320
	Hp	0,43	0,43	0,43	0,43	0,43	0,30	0,30
max. boordiameter in staal	mm	6	6	-	10	10	10	10
	in	\( 1/4" \)	\( 1/4" \)	-	\( 3/8" \)	\( 3/8" \)	\( 3/8" \)	\( 3/8" \)
Meegeleverd
- Zonder boorhouser		-	-	●	-	-	-	-
- Snelspanboorhouser		-	●	-	-	●	-	-
- Tandkransboorhouser		●	-	-	●	-	●	●
Rechts- en linksdraaien		-	-	-	-	●	●	●
Schroefdraad uitgaande as - 3/8"-24 UNF-2A		●	●	●	●	●	●	●
Sleutelvlak van de uitgaande as	mm 12 12 12 14 14 14 12
Spanhalsdiameter	mm --	-	-	-	-	-	-
Max. werkdruk aan gereedschap	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91	91
Aansluitschroefdraad van slangaansluiting		1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT
Inwendige slang diameter	mm 10 10 10 10 10 10 10
Luchtverbruik onbelast	I/s	13	13	13	13	13	13	13
	cfm	27,5	27,5	27,5	27,5	27,5	27,5	27,5
Gewicht volgens	kg	0,81	0,87	0,71	0,87	1,0	0,96	0,91
EPTA-Procedure 01:2014	lbs	1,8	2,0	1,5	2,0	1,4	1,4	2,0
Informatie over geluid en trillingen
Geluidsemissiewaarden vastgesteld volgens EN ISO 15744.
Het A-gewogen geluidsniveau van het persluchtgereedschap bedraagt kenmerkend:
Geluidsdrukniveau \( L_{pA} \)	dB(A)	82	82	82	82	82	82	82
Geluidsvermogenniveau \( L_{WA} \)	dB(A)	93	93	93	93	93	93	93
Onzekerheid K	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Draag een gehoorbescherming!
Totale trillingswaarden \( a_h \) (vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 28927:
Boren in metaal:
\( a_h \)	\( m/s^2 \)	3,5	3,5	3,5	3,5	3,5	3,5	3,5
K	\( m/s^2 \)	0,9	0,9	0,9	0,9	0,9	0,9	0,9

Persluchtboormachine, pistoolvorm

Productnummer	0 607 161 ...
		...500	...501	...502	...503	...504	...505	...506	...507
Onbelast toerental	\( min^{-1} \)	2560	1200	800	640	2560	1200	800	640
Afgegeben vermogen	W	400	400	400	400	400	400	400	400
	Hp	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54
max. boordiameter in staal	mm	8	10	13	13	8	10	13	13
	in	5/16"	3/8"	1/2"	1/2"	5/16"	3/8"	1/2"	1/2"
Meegeleverd
- Snelspanboorhouser		-	-	-	-	●	●	●	●
- Tandkransboorhouser		●	●	●	●	-	-	-	-
Rechts- en linksdraaien		-	-	-	-	-	-	-	-
Schroefdraad uitgaande as - 1/2"-20 UNF-2A		●	●	●	●	●	●	●	●
Sleutelvlak van de uitgaande as	mm 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17	-	-	-	-	-	-	-	-
Spanhalsdiameter	mm 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48	6,3	6,3	6,3	6,3	6,3	6,3	6,3	6,3
Max. werkdruk aan gereedschap	bar	91	91	91	91	91	91	91	91
	psi
Aansluitschroefdraad van slangaansluiting		G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"
Inwendige slangdiameter	mm 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10	-	-	-	-	-	-	-	-
Luchtverbruik onbelast	I/s	14	14	14	14,2	14	12	14	14
	cfm	29,6	29,6	29,6	30	29,6	25,4	29,6	29,6
Gewicht volgens	kg	1,1	1,3	1,45	1,5	1,3	1,5	1,5	1,6
EPTA-Procedure 01:2014	Ibs	2,4	2,9	3,2	3,3	2,9	3,3	3,3	3,5

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN ISO 15744.
Het A-gewogen geluids niveau van het persluchtgereedschap bedraagt kenmerkend:
Geluidsdrukniveau LpA
Geluidsvermogenniveau LwA	dB(A)	73	73	73	73	73	73	73	73
Onzekerheid K	dB(A)	84	84	84	84	84	84	84	84
Draag een gehoorbescher-ming!	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 28927:

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN ISO 11148 genormeerde meetmethode en kan worden gebruikt om persluchtgereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het persluchtgereedschap. Als het persluchtgereedschap echter wordt gebruikt voor andere toepassingen, met verschillende accessoires, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het persluchtgereedschap is uitgeschakeld, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van persluchtgereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Montage

Ophang- en inspanvoorziening

Ophangvoorziening (zie afbeelding A)

Als u het persluchtgereedschap in een ophang- of opspanvoorziening wilt gebruiken, dient u erop te letten dat u het eerst in de voorziening bevestigt voordat u het op de persluchttoevoer aansluit. Daardoor voorkomt u dat u het gereedschap per ongeluk inschakelt.

Met de ophangbeugel 4 kunt u het persluchtgereedschap aan een ophangvoorziening bevestigen.

Plaats de ophangbeugel 4 op het persluchtgereedschap en laat deze in de sleuf 10 vastklikken.

Afhankelijk van het zwaartepunt van het persluchtgereedschap kunt u de voorste of achterste sleuven gebruiken.

Steek de ophangbeugel 4 op het inspanbereik 2.

Controleer regelmatig de toestand van de ophangbeugel en de haken in de ophangvoorziening.

Inspanvoorziening

In het aangegeven spanbereik 2 het persluchtgereedschap in een spanvoorziening bevestigen. Maak indien mogelijk gebruik van het hele spanbereik. Hoe geringer het spanbereik, hoe sterker de werking van de spankrachten.

Overbelast het spanbereik niet.

Extra handgreep monteren

0607 1605./0607 1611./0607 1615..

• Steek de extra handgreep 9 op het spanbereik 2.

U kunt de extra handgreep 9 waar gewenst draaien voor een veilige houding tijdens de werkzaamheden zonder vermoeidheid.

Draai de vleugelschroef voor de verstelling van de extra handgreep tegen de wijzers van de klok en draai de extra handgreep 9 in de gewenste stand. Draai vervolgens de vleugelschroef met de wijzers van de klok weer vast.

Luchtafvoer

Met een luchtafvoer kunt u de af te voeren lucht via een afvoerslang van uw werkplek wegvoeren en tegelijkertijd een optimale geluiddemping bereiken. Bovendien verbetert u uw werkomstandigheden, aangezien uw werkplek niet meer kan worden verruild door oliehoudende lucht en er geen stof of spanen meer kunnen worden opgewerveld.

Decentrale luchtafvoer (zie afbeelding B) 0607161../0607161.

Draai de geluiddemper bij de luchtafvoer 8 uit en vervang deze door een slangnippel 5. Maak de slangklem 11 van de luchtafvoerslang 12 los en bevestig de luchtafvoerslang op de slangnippel 5 met buitenschroefdraad door de slangklem stevig vast te draaien.

06071535./0607154101

De luchtafvoergeleiding moet voor de aansluiting op de luchtvoorziening worden gemonteerd, maar het huisdeksel 14 moet worden verwijderd.

U kunt de afvoerlucht maar een luchtafvoertank leiden.

Draai de drie bevestigingsschroeven 13 los en verwijder het huisdeksel 14. - Vervang nu de geluiddemper door de zeskantmoer 15 en bevestig het huisdeksel weer met de drie verzinkschroeven. - Schroef de slangnippel 5 in de zeskantmoer 15 van de luchtafvoer. Maak de slangklem 11 van de luchtafvoerslang 12 los en bevestig de luchtafvoerslang op de slangnippel 5 met buitenschroefdraad door de slangklem stevig vast te draaien.

Decentrale luchtafvoer met luchtafvoerset (zie afbeelding C)

06071611..

Of voer de afvoerlucht aan een luchtafvoertank door eerst de decentrale luchtafvoerset 17 te bevestigen.

Opmerking: Let erop dat de slangnippel 5 niet in het aansluitstuk 20 op de luchtingang is geschroefd en de dichtring 16 in de uitsparing van de luchtafvoerset 17 ligt, zodat de uitstromende lucht alleen naar de luchtafvoerslang 12 kan ontwijken.

• Schroef eerst het aansluitstuk 18 van de luchtafvoerset stevig in het aansluitstuk 20 van de luchtingang en schroef vervolgens de slangnippel 5 op het aansluitstuk 18.
• Vervang de geluiddemper 19 op de luchtafvoerset door de slangnippel van de luchtafvoerset. Maak de slangklem 11 van de luchtafvoerslang 12 los en bevestig de luchtafvoerslang op de slangnippel 5 met buitenschroefdraad door de slangklem stevig vast te draaien.

Centrale luchtafvoer (zie afbeelding D) 06071611./06071615..

Maak de slangklem 11 van de luchttoevoerslang 21 los en bevestig de luchttoevoerslang op de slangnippel 5 met buitenschroefdraad door de slangklem stevig vast te draaien. - Stulp de luchtafvoerslang (centraal) 22, die de afvoerlucht van uw werkplek wegvoert, over de luchttoevoerslang 21. Sluit vervolgens het persluchtgereedschap weer aan op de luchttoevoer (zie „Aansluiting op de luchttoevoer", pagina 80) en trek de luchtafvoerslang (centraal) 22 over de gemonteerde luchttoevoerslang aan het einde van het gereedschap.

Aansluiting op de luchttoevoer (zie afbeelding E)

Let erop dat de luchtdruk niet lager dan 6,3 bar (91 psi) is, omdat het persluchtgereedschap voor deze werkdruk ontworpen is.

Houd voor een maximale capaciteit de waarden voor de inwendige slangdiameter en de aansluitschroefdraad in de tabel "Technische gegevens" aan. Gebruik voor het instandhouden van de volledige capaciteit alleen slangen met een lengte van maximaal 4 meter.

De toegevoerde perslucht moet vrij van voorwerpen en vocht zijn om het persluchtgereedschap te beschermen tegen beschadiging, vervuiling en roestvorming.

Opmerking: Het gebruik van een persluchtverzorgingseenheid is noodzakelijk. Deze waarborgt een correcte werking van de persluchtgereedschappen.

Lees de gebruiksaanwijzing van de verzorgingseenheid en neem deze in acht.

Alle armaturen, verbindingsleidingen en slangen moeten geschikt zijn voor de druk en de vereiste luchthoeveelheid.

Voorkom vernauwingen van de toevoerleidingen, bijvoorbeeld door afknellen, knikken of trekken.

Controleer in geval van twijfel de druk bij de luchtingang met een manometer terwijl het persluchtgereedschap ingeschakeld is.

Aansluiting van de persluchttoevoer op het persluchtgereedschap

• Schroef de slangnippel 5 in het aansluitstuk van de luchtingang 20. Ter voorkoming van beschadigingen aan inwendige ventieldelen van het persluchtgereedschap, dient u bij het in- en uitdraaien van de slangnippel 5 het uitstekende aansluitstuk van de luchtingang 20 met een steeksleutel (sleutelwijdte 22 mm) vast te houden. Maak de slangklemmen 11 van de luchttoevoerslang 21 los en bevestig de luchttoevoerslang op de slangnippel 5 door de slangklem stevig vast te draaien. Opmerking: Bevestig de luchttoevoerslang altijd eerst aan het persluchtgereedschap en vervolgens aan de verzorgingseenheid.

Boorhouder monteren (zie afbeelding F)

Houd de uitgaande as 1 aan het sleutelvlak 6 met een passende steeksleutel vast en schroef de tandkransboorhouder 23 of de snelspanboorhouder 24 op de uitgaande as. De boorhouder moet worden vastgedraaid met een aandraaimoment van ca. 20-25 Nm.

Tandkransboorhouder verwisselen

Houd de uitgaande as 1 aan het sleutelvlak met een passende steeksleutel vast. - Steek de boorhoudersleutel 25 in een van de drie boorgaten van de tandkransboorhouder 23 en draai de boorhouder linksom los.

Opmerking: Draai een vastzittende boorhouder los door met een inbussleutel in de gereedschapopname 26 tegen te houden.

Snelspanboorhouder wisselen

• Leg het persluchtgereedschap op een stabiele ondergrond (bijvoorbeeld een werkbank). Houd de uitgaande as 1 aan het sleutelvlak 6 met een passende steeksleutel vast en maak door linksom draaien de snelspanboorhouder 24 los van de uitgaande as.

Opmerking: Draai een vastzittende boorhouder los door met een inbussleutel in de gereedschapopname 26 tegen te houden.

Inzetgereedschap wisselen (zie afbeelding G)

Tandkransboorhouder

• Open de tandkransboorhouder 23 door deze te draaien, totdat het gereedschap kan worden ingezet. Zet het gereedschap in.
• Steek de boorhoudersleutel 25 in de daarvoor bedoelde boorgaten van de tandkransboorhouder 23 en span het inzetgereedschap gelijkmatig vast.

Inzetgereedschap verwijderen:

Draai de huis van de tandkransboorhouder 23 met behulp van de boorhoudersleutel tegen de wijzers van de klok in tot het inzetgereedschap kan worden verwijderd.

Snelspanboorhouder

• Houd de achterste huls 27 van de snelspanboorhouder 24 vast en draai de voorste huls 28 tegen de wijzers van de klok in tot het inzetgereedschap kan worden aangebracht. Zet het gereedschap in.
• Houd de achterste huls 27 van de snelspanboorhouder 24 vast en draai de voorste huls 28 in de richting van de wijzers van de klok met uw hand stevig vast tot een klikgeluid hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld.

Inzetgereedschap verwijderen:

• De vergrendeling wordt opgeheven als u voor het verwijderen van het inzetgereedschap de voorste huls 28 in de tegengestelde richting draait.

Gebruik

Ingebruikneming

Het persluchtgereedschap werkt optimaal bij een werkdruk van 6,3 bar (91 psi), gemeten aan de luchtinlaat bij ingeschakeld persluchtgereedschap.

In- en uitschakelen (zie afbeelding H)

Opmerking: Als het persluchtgereedschap niet start, bijvoorbeeld nadat het langdurig niet is gebruikt, onderbreekt u de persluchttoevoer en draait u met de gereedschapopname 26 de motor meermaals door. Daardoor worden adhesiekrachten opgeheven.

Om energie te sparen, schakelt u het persluchtgereedschap alleen in als u het gebruikt.

• Als u het persluchtgereedschap wilt inschakelen, duwt u de hendel 3 naar voren en houdt u deze tijdens de werkzaamheden ingedrukt.
• Als u het persluchtgereedschap wilt uitschakelen, laat u de hendel 3 los.

• Als u het persluchtgereedschap wilt inschakelen, duwt u de aan/uit-schakelaar 7 naar voren en houdt u deze tijdens de werkzaamheden ingedrukt.
• Als u het persluchtgereedschap wilt uitschakelen, laat u de aan/uit-schakelaar 7 los.

• Als u het persluchtgereedschap wilt inschakelen, duwt u de tweedelige aan/uit-schakelaar 7 omhoog of omlaag en houdt u deze tijdens de werkzaamheden ingedrukt.
• Als u het persluchtgereedschap wilt uitschakelen, laat u de aan/uit-schakelaar 7 los.

Draairichting instellen (zie afbeelding I)

• Rechtsdraaien: Duw de draairichtingschakelaar 29 tot aan de aanslag naar rechts.
• Linksdraaien: Duw de draairichtingschakelaar 29 tot aan de aanslag naar links.

Tips voor de werkzaamheden

Plotseling optredende belastingen leiden tot een scherpe daling van het toerental of stilstand, maar schaden de motor niet.

Onderhoud en service

Onderhoud en reiniging

Laat onderhouds- en reparatiewerkzaamheden alleen uitvoeren door gekwalificeerd, vakbekwaam personeel. Daarmee wordt gewaarborgd dat de veiligheid van het persluchtgereedschap in stand blijft.

Een erkende Bosch-klantenservice voert deze werkzaamheden snel en vakkundig uit.

Regelmatige reiniging

Reinig regelmatig de zeef bij de luchtingang van het persluchtgereedschap. Schroef hiervoor de slangnippel 5 los en verwijder stof- en vuildeeltjes uit de zeef. Schroef vervolgens de slangnippel weer vast. Water- en vuildeeltjes in de perslucht veroorzaken roestvorming en leiden tot slijtage van lamellen, ventielen, enz. Om dit te voorkomen, laat u enkele druppels motorolie in de luchtingang 20 lopen. Sluit vervolgens het persluchtgereedschap weer aan op de luchttoevoer (zie "Aansluiting op de luchttoevoer", pagina 80) en laat het 5-10 seconden lopen terwijl u de uitlopende olie met een doek dept. Voer deze handeling altijd uit als het persluchtgereedschap gedurende lange tijd niet wordt gebruikt.

Regelmatig onderhoud

• Reinig de transmissie met een mild oplosmiddel na de eerste 150 bedrijfsuren. Neem de aanwijzingen van de fabrikant van het oplosmiddel voor het gebruik en de afvoer in acht. Smeer de transmissie aansluitend met speciaal transmissievet van Bosch. Herhaal de reiniging telkens na 300 bedrijfsuren vanaf de eerste reiniging. Speciaal transmissievet (225 ml) Productnummer 3605430009
• De motorlamellen moeten regelmatig door een vakman worden gecontroleerd en indien nodig worden vervangen.

Smering van persluchtgereedschappen die niet bij de CLEAN-serie behoren

Bij alle Bosch-persluchtgereedschappen die niet behoren tot de CLEAN-serie (een bijzonder type persluchtmotor dat met olievrije perslucht werkt), dient de doorstromende perslucht voortdurend te worden vermengd met een olienevel. De daarvoor noodzakelijke persluchtolienevelaar bevindt zich in de persluchtverzorgingseenheid, die in de leiding voor het persluchtgereedschap is opgenomen (meer informatie hierover is verkrijgbaar bij de fabrikant van de compressor).

Gebruik voor het rechtstreeks smeren van het persluchtgereedschap of voor bijmenging in de verzorgingseenheid motorolie SAE10 of SAE20.

Toebehoren

Alle persluchtboormachines kunnen worden uitgerust met een tandkransboorhouder of met een snelspanboorhouder. Meer informatie over het volledige programma met kwaliteitstoebehoren vindt u op www.bosch-pt.com, of vraag uw vakhandel om advies.

Klantenservice en gebruiksadviezen

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het persluchtgereedschap.

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Persluchtgereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt.

Voer smeer- en reinigingsmiddelen op een voor het milieu verantwoorde wijze af. Neem de wettelijke voorschriften in acht. Voer de motorlamellen op de juiste wijze af. De motorlamellen bevatten Teflon. Verhit deze niet boven 400 °C, omdat anders dampen kunnen ontstaan die schadelijk voor de gezondheid zijn.

Als het persluchtgereedschap niet meer kan worden gebruikt, kunt u het afgeven bij een recyclingcentrum, bij uw leverancier of bij een erkende Bosch-klantenservice.

Wijzigingen voorbehouden.

Purtati ochelari de protectie.

Reglarea directiei de rotatie (vezi figura)

0607160509/0607160511

• Functionare spre dreapta: apasati si impingeti comutatorul de schimbare a directiei de rotatie 29 pana la punctul de oprire, spre dreapta.
• Functionare spre stanga: apasati si impingeti comutatorul de schimbare a directiei de rotatie 29 pana la punctul de oprire, spre stanga.

Instructiuni de lucru

Solicitarile bruste au drept efect o scadere puternica a turatiei sau oprirea sculei pneumatice, dar nu afecteaza motorul.

Intretinere si service

mnln|337

nunu: nulnuuuvnuuuvnuu uuuu

• 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 20

aannnnnnae aannnnnne nnnnne ne annnnnne

mnnn339

nauuuaaouyovnnv!wauoauo 400Cun

nannnnnnaaannnnnnaanennnnnnae nnnnnnnaaannnnnnae
