Tipo di prodotto	Trapano pneumatico
Marca	Bosch
Modello	UML42290
Potenza utile	400 W
Velocità a vuoto	2560 giri/min
Pressione di lavoro max.	6,3 bar (91 psi)
Consumo d'aria	14 l/s
Diametro di foratura max. (acciaio)	10 mm
Filettatura del mandrino	1/2"-20 UNF-2A
Peso	1,2 kg
Livello di pressione acustica	73 dB(A)
Vibrazioni (foratura metallo)	3,5 m/s²
Tipo di mandrino	Mandrino automatico o a corona dentata
Alimentazione	Aria compressa, 6,3 bar
Manutenzione	Pulire regolarmente il filtro all'ingresso dell'aria; lubrificare con olio SAE 10 o SAE 20
Sicurezza	Indossare occhiali protettivi e protezioni acustiche; evitare abiti larghi
Funzioni principali	Foratura in legno, metallo, ceramica e plastica

Domande frequenti - UML42290 BOSCH

Qual è la pressione dell'aria raccomandata per il funzionamento?

La pressione di lavoro ottimale è di 6,3 bar (91 psi) misurata all'ingresso dell'aria quando l'utensile è in funzione.

Come cambiare il mandrino di foratura?

Per cambiare il mandrino, utilizzare una chiave fissa sulla superficie chiave del mandrino di trascinamento. Per il mandrino a corona dentata, inserire la chiave del mandrino nei fori e ruotare. Per il mandrino automatico, tenere la boccola posteriore e ruotare la boccola anteriore.

Che tipo di olio utilizzare per la lubrificazione?

Per gli utensili non CLEAN, utilizzare olio motore SAE 10 o SAE 20 nell'unità di manutenzione dell'aria compressa. Per la serie CLEAN, non è necessaria lubrificazione.

Come pulire l'utensile pneumatico?

Pulire regolarmente il filtro all'ingresso dell'aria svitando il raccordo e rimuovendo la polvere. È anche possibile introdurre alcune gocce di olio e far funzionare l'utensile per alcuni secondi.

Cosa fare se l'utensile non si avvia?

Interrompere l'alimentazione dell'aria compressa, quindi ruotare il portautensile a mano più volte per eliminare le forze di adesione. Ricollegare successivamente l'aria.

Quali accessori sono disponibili per questo trapano?

Gli accessori includono mandrini automatici, mandrini a corona dentata, una impugnatura supplementare, un supporto di sospensione e kit di evacuazione dell'aria di scarico.

Come evacuare l'aria di scarico lontano dal posto di lavoro?

È possibile installare un kit di evacuazione dell'aria (decentrato o centrale) sostituendo il silenziatore e fissando un tubo di evacuazione. Seguire le istruzioni di montaggio nel manuale.

Posso utilizzare l'utensile con aria compressa oliata?

Sì, anche se la serie CLEAN è progettata per funzionare senza olio, l'utilizzo di aria contenente olio è comunque possibile.

Come regolare il senso di rotazione?

Utilizzare l'interruttore del senso di rotazione (riferimento 29): spingerlo a destra per la rotazione destra, a sinistra per la rotazione sinistra.

Dove posso trovare i pezzi di ricambio?

Contattare il servizio post-vendita Bosch o visitare www.bosch-pt.com. Per la Francia, chiamare lo 0811 360122. Tenere a portata di mano il numero di articolo a dieci cifre dell'utensile.

MANUALE UTENTE UML42290 BOSCH

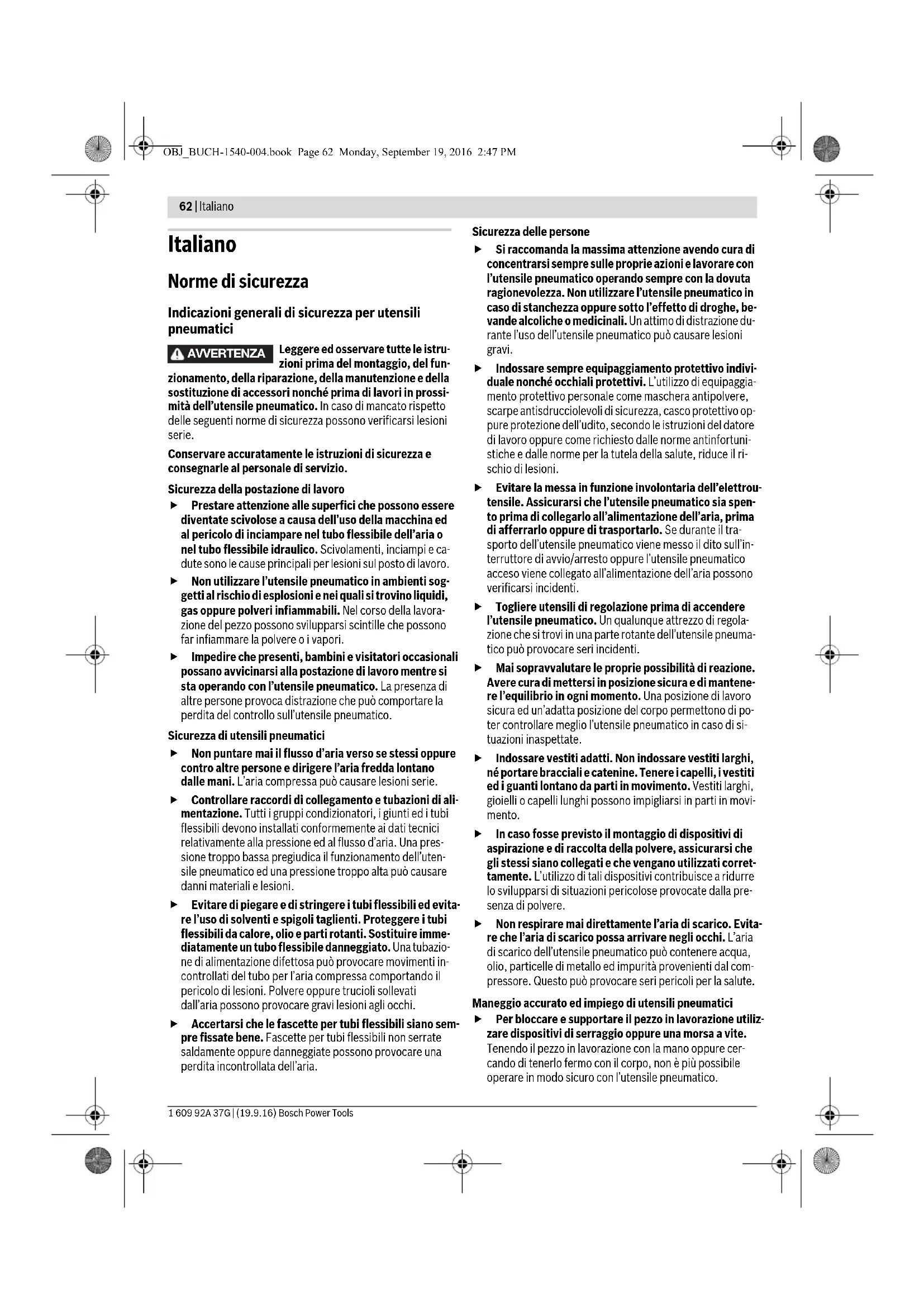

Indicazioni generali di sicurezza per utensili pneumatici

AVVERTENZA

Leggere ed osservare tutte le istruzioni prima del montaggio, del funzionamento e della manutenzione.

zionamento, della riparazione, della manutenzione e della sostituzione di accessori nonché prima di lavori in prossimità dell'utensile pneumatico. In caso di mancato rispetto delle seguenti norme di sicurezza possono verificarsi lesioni serie.

Conservare accuratamente le istruzioni di sicurezza e consegnarle al personale di servizio.

Prestare attenzione alle superfici che possono essere diventate scivolose a causa dell'uso della macchina ed al pericolo di inciampare nel tubo flessibile dell'aria o nel tubo flessibile idraulico. Scivolamenti, inciampi e cadute sono le cause principali di lesioni sul posto di lavoro. Non utilizzare l'utensile pneumatico in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nel corso della lavorazione del pezzo possono svilupparsi scintille che possono far infiammare la polvere o i vapori. Impedire che presenti, bambini e visitatori occasionali possano avvicinarsi alla postazione di lavoro nella quale si sta operando con l'utensile pneumatico. La presenza di altre persone provoca distrazione che può comportare la perdita del controllo sull'utensile pneumatico.

Prestare attenzione alle superfici che possono essere diventate scivolose a causa dell'uso della macchina ed al pericolo di inciampare nel tubo flessibile dell'aria o nel tubo flessibile idraulico. Scivolamenti, inciampi e cadute sono le cause principali di lesioni sul posto di lavoro. Non utilizzare l'utensile pneumatico in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nel corso della lavorazione del pezzo possono svilupparsi scintille che possono far infiammare la polvere o i vapori. Impedire che presenti, bambini e visitatori occasionali possano avvicinarsi alla postazione di lavoro mentre si opera con l'utensile pneumatico. La presenza di altre persone provoca distrazione che può comportare la perdita del controllo sull'utensile pneumatico.

Non puntare mai il flusso d'aria verso se stessi oppure contro altre persone e dirigere l'aria fredda lontano dalle mani. L'aria compressa può causare lesioni serie. Controllare raccordi di collegamento e tubazioni di alimentazione. Tutti i gruppi condizionatori, i giunti ed i tubi flessibili devono essere installati conformemente ai dati tecnici relativamente alla pressione ed al flusso d'aria. Una pressione troppo bassa pregiudica il funzionamento dell'utensile pneumatico ed una pressione troppo alta può causare danni materiali e lesioni. Evitare di piegare e di stringere i tubi flessibili ed evitare l'uso di solventi e spigoli taglienti. Proteggere i tubi flessibili da calore, olio e parti rotanti. Sostituire immediatamente un tubo flessibile danneggiato. Una tubazione di alimentazione difettosa può provocare movimenti incontrollati del tubo per l'aria compressa comportando il pericolo di lesioni. Polvere oppure trucioli sollevati dall'aria possono provocare gravi lesioni agli occhi. Accertarsi che le fascette per tubi flessibili siano sempre fissate bene. Fascette per tubi flessibili non serrate saldamente oppure danneggiate possono provocare una perdita incontrollata dell'aria.

Non puntare mai il flusso d'aria verso se stessi o altre persone e dirigere l'aria fredda lontano dalle mani. L'aria compressa può causare lesioni serie. Controllare raccordi di collegamento e tubazioni di alimentazione. Tutti i gruppi condizionatori, i giunti ed i tubi flessibili devono essere installati conformemente ai dati tecnici relativamente alla pressione ed al flusso d'aria. Una pressione troppo bassa pregiudica il funzionamento dell'utensile pneumatico ed una pressione troppo alta può causare danni materiali e lesioni. Evitare di piegare e di stringere i tubi flessibili ed evitare l'uso di solventi e spigoli taglienti. Proteggere i tubi flessibili da calore, olio e parti rotanti. Sostituire immediatamente un tubo flessibile danneggiato. Una tubazione di alimentazione difettosa può provocare movimenti incontrollati del tubo per l'aria compressa comportando il pericolo di lesioni. Polvere oppure trucioli sollevati dall'aria possono provocare gravi lesioni agli occhi. Accertarsi che le fascette per tubi flessibili siano sempre fissate bene. Fascette per tubi flessibili non serrate saldamente oppure danneggiate possono provocare una perdita incontrollata dell'aria.

Sicurezza delle persone

Si raccomanda la massima attenzione, avendo cura di concentrarsi sempre sulle proprie azioni e di lavorare con l'utensile pneumatico operando sempre con la dovuta ragionevolezza. Non utilizzare l'utensile pneumatico in caso di stanchezza oppure sotto l'effetto di droghe, bevande alcoliche o medicinali. Un attimo di distrazione durante l'uso dell'utensile pneumatico può causare lesioni gravi. Indossare sempre equipaggiamento protettivo individuale, nonché occhiali protettivi. L'utilizzo di equipaggiamento protettivo personale come maschera antipolvere, scarpe antisdrucciolo di sicurezza, casco protettivo oppure protezione dell'udito, secondo le istruzioni del dato di lavoro oppure come richiesto dalle norme antinfortunistiche e dalle norme per la tutela della salute, riduce il rischio di lesioni. Evitare la messa in funzione involontaria dell'elettroutensile. Assicurarsi che l'utensile pneumatico sia spento prima di collegarlo all'alimentazione dell'aria, prima di afferrarlo oppure di trasportarlo. Se durante il trasporto dell'utensile pneumatico viene messo il dito sull'interruttore di avvio/arresto oppure l'utensile pneumatico acceso viene collegato all'alimentazione dell'aria, possono verificarsi incidenti. Togliere gli utensili di regolazione prima di accendere l'utensile pneumatico. Un qualunque attrezzo di regolazione che si trovi in una parte rotante dell'utensile pneumatico può provocare seri incidenti. Mai sopravvalutare le proprie possibilità di reazione. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni momento. Una posizione di lavoro sicura e un'adatta posizione del corpo permettono di poter controllare meglio l'utensile pneumatico in caso di situazioni inaspettate. Indossare vestiti adatti. Non indossare vestiti larghi, né portare bracciali e catene. Tenere i capelli, i vestiti ed i guanti lontano da parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi in parti in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione e di raccolta della polvere, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate dalla presenza di polvere. Non respirare mai direttamente l'aria di scarico. Evitare che l'aria di scarico possa arrivare negli occhi. L'aria di scarico dell'utensile pneumatico può contenere acqua, olio, particelle di metallo ed impurità provenienti dal compressore. Questo può provocare seri pericoli per la salute.

Maneggio accurato ed impiego di utensili pneumatici

Per bloccare e supportare il pezzo in lavorazione utilizzare dispositivi di serraggio oppure una morsa a vite.

Tenendo il pezzo in lavorazione con la mano oppure cercando di tenerlo fermo con il corpo, non è più possibile operare in modo sicuro con l'utensile pneumatico.

Non sottoporre l'utensile pneumatico a sovraccarico. Per effettuare i propri lavori, utilizzare esclusivamente l'utensile pneumatico esplicitamente previsto per il caso. Con l'utensile pneumatico adatto si lavora meglio e in modo più sicuro nell'ambito della potenza di prestazione indicata. Non utilizzare alcun utensile pneumatico il cui interruttore di avvio/arresto sia difettoso. Un utensile pneumatico che non può più essere acceso o spento è pericoloso e deve essere riparato. Interrompere sempre l'alimentazione di aria prima di effettuare operazioni di regolazione sull'apparecchio, prima di sostituire accessori oppure nel caso in cui lo stesso non venga utilizzato per lungo tempo. Questa misura preventiva impedisce l'avvio accidentale dell'utensile pneumatico. Quando gli utensili pneumatici non vengono utilizzati, conservarli al di fuori del raggio di accesso dei bambini. Non permettere di usare l'utensile pneumatico a persone che non siano abituate all'uso o che non abbiano letto le presenti istruzioni. Gli utensili pneumatici sono pericolosi se vengono utilizzati da persone non dotate di sufficiente esperienza. Effettuare accuratamente la manutenzione dell'utensile pneumatico. Accertarsi che le parti mobili dell'utensile funzionino perfettamente, che non s'inceppino e che non vi siano pezzi rotti o danneggiati al punto da pregiudicare il funzionamento dell'utensile pneumatico stesso. Far riparare le parti danneggiate prima dell'impiego dell'utensile pneumatico. Molti incidenti sono provocati dal fatto che gli utensili pneumatici non vengono sottoposti a sufficienti interventi di manutenzione. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre. Utilizzare l'utensile pneumatico, gli accessori, gli utensili per applicazioni specifiche ecc. conformemente alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da effettuare. In questo modo vengono ridotti per quanto possibile la formazione di polvere, le vibrazioni e lo sviluppo di rumori. L'utensile pneumatico dovrebbe essere preparato, regolato o utilizzato esclusivamente da operatori qualificati ed espressamente istruiti. L'utensile pneumatico non deve essere modificato. Le modifiche possono ridurre l'efficacia delle misure di sicurezza e aumentare i rischi per l'operatore.

Assistenza

• Far riparare l'utensile pneumatico solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'utensile pneumatico.

Indicazioni di sicurezza per trapani pneumatici

▷ Controllare se la targhetta di identificazione è leggibile. Procurarsi eventualmente la targhetta per la sostituzione dal produttore. In caso di rottura del pezzo in lavorazione o di una parte accessoria oppure persino dell'utensile pneumatico stesso, possono essere scagliati fuori pezzi ad alta velocità. ▷ Durante il funzionamento e in caso di interventi di riparazione o di manutenzione nonché durante la sostituzione di accessori sull'utensile pneumatico è necessario avere sempre una protezione per gli occhi antiurto. Il grado della protezione necessaria dovrebbe essere valutato separatamente per ogni singolo caso. L'operatore ed il personale addetto alla manutenzione devono essere in grado fisicamente di maneggiare il formato, il peso e la potenza dell'utensile pneumatico. È importante essere preparati a movimenti inaspettati dell'utensile pneumatico che possono verificarsi a seguito di forze di reazione oppure in caso di rottura dell'accessorio. Tenere sempre ben saldo l'utensile pneumatico e portare il proprio corpo e le proprie braccia in una posizione che permetta di compensare questi movimenti. Queste misure precauzionali servono a evitare lesioni. Spegnere immediatamente l'utensile pneumatico se l'accessorio si è bloccato. Essere pronti ad elevati momenti di reazione che causano un contraccolpo. L'accessorio si blocca se:

l'utensile pneumatico viene sovraccaricato, - lo stesso rimane bloccato nel pezzo in lavorazione oppure

• lo stesso attraversa completamente il materiale in lavorazione.

Utilizzare mezzi ausiliari per l'assorbimento dei momenti di reazione, come ad es. un dispositivo di sostegno. Qualora questo non fosse possibile, utilizzare un'impugnatura supplementare. Non avvicinare mai la mano all'accessorio rotante. Ci si può ferire. In caso di un'interruzione dell'alimentazione dell'aria oppure una pressione d'esercizio ridotta, spegnere l'utensile pneumatico. Controllare la pressione d'esercizio e a pressione d'esercizio ottimale avviare di nuovo. Utilizzando l'utensile pneumatico è possibile che l'operatore, svolgendo le attività concernenti al lavoro, provi sensazioni fastidiose alle mani, alle braccia, alle spalle, nell'area del collo oppure in altre parti del corpo. Per il lavoro con questo utensile pneumatico assumere una posizione comoda, prestare attenzione ad un sostegno sicuro ed evitare posizioni sfavorevoli oppure posizioni in cui risulti difficile mantenere l'equilibrio. Durante lavori che durano a lungo, l'operatore dovrebbe cambiare la postura; questo può aiutare ad evitare fastidi ed affaticamento.

Qualora l'operatore dovesse riscontrare sintomi come ad es. malessere continuo, disturbi, palpitazioni, dolore, formicolio, intorpidimento, bruciore o rigidità, questi sintomi di avvertimento non dovrebbero essere ignorati. L'operatore dovrebbe comunicarli al suo datore di lavoro e consultare un medico qualificato. Attenzione! In caso di funzionamento prolungato dell'utensile pneumatico, gli accessori possono diventare bollenti. Utilizzare guanti di protezione. Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali. Evitare il contatto con un cavo sotto tensione. L'utensile pneumatico non è isolato ed il contatto con un cavo sotto tensione può causare una scossa elettrica.

AVVERTENZA

La polvere che si forma nel corso di operazioni di smerigliatura, di ta

glio, levigatura, foratura e di altre operazioni simili può essere cancerogena oppure provocare effetti di ridotta fertilità o di modifiche del patrimonio genetico. Alcune delle sostanze contenute in queste polveri sono:

• piombo, in pitture e vernici contenenti piombo;
• terra silicea cristallina in mattoni, cemento ed altri tipi di materiale da costruzione;
• arsenico e cromato in legname trattato chimicamente. Il rischio di una malattia dipende dalla frequenza con cui si è esposti a queste sostanze. Per ridurre il pericolo si consiglia di lavorare esclusivamente in locali ben areati con equipaggiamento protettivo adatto (ad es. con mascherine speciali in grado di filtrare anche le più piccole particelle di polvere). Durante il lavoro sul pezzo in lavorazione può svilupparsi inoltre inquinamento acustico che può essere evitato adottando misure adatte, come ad es. l'impiego di materiali isolanti alla comparsa di rumori squillanti sul pezzo in lavorazione. Se l'utensile pneumatico dispone di un silenziatore, è necessario assicurarsi sempre che lo stesso sia presente durante il funzionamento dell'utensile pneumatico e che si trovi in buone condizioni operative. L'effetto delle vibrazioni può causare lesioni ai nervi e disturbi alla circolazione sanguigna in mani e braccia. Utilizzare guanti aderenti. Le impugnature degli utensili pneumatici diventano fredde a causa del flusso dell'aria compressa. Mani calde sono più insensibili alle vibrazioni. Guanti non aderenti possono essere afferrati da parti rotanti. Qualora doveste accorgervi che la pelle delle dita o delle mani diventa intorpidita, presenta formicolio, dolore oppure diventa bianca, sospendere il lavoro con l'utensile pneumatico, informare a riguardo il datore di lavoro e consultare un medico. Non far sobbalzare la punta sul pezzo in lavorazione. Questo può causare un aumento sensibile delle vibrazioni.

Per il mantenimento del peso dell'utensile pneumatico utilizzato, se possibile, un supporto, un bilanciatore a molla oppure un dispositivo di compensazione. - Tenere l'utensile pneumatico con una presa non eccessivamente salda ma sicura, considerando le necessarie forze di reazione della mano. Le vibrazioni possono aumentare se l'utensile viene tenuto più saldamente. Qualora venissero impiegati innesti a denti frontali, devono essere utilizzate spine di fermo. Utilizzare protezioni tubi flessibili Whipcheck per garantire protezione in caso di un guasto del collegamento del tubo flessibile con l'utensile pneumatico oppure dei tubi flessibili uno con l'altro. Non trasportare mai l'utensile pneumatico tenendolo per il tubo flessibile.

Simboli

I seguenti simboli sono molto importanti per l'utilizzo dell'utensile pneumatico in dotazione. È importante imprimersi bene nella mente i simboli e il loro significato. Una interpretazione corretta dei simboli contribuisce a utilizzare meglio e in modo più sicuro l'utensile pneumatico.

Simbolo Significato

Leggere e osservare tutte le istruzioni prima del montaggio, del funzionamento, della riparazione, della manutenzione e della sostituzione di accessori, nonché prima di lavori in prossimità dell'utensile pneumatico. In caso di mancato rispetto delle norme di sicurezza e delle istruzioni operative possono verificarsi lesioni serie.

Indossare occhiali di protezione.

W	W	a	t	t
Nm Newton metro				Unità di energia (coppià)
kg	Chilogrammo			Massa, peso
Ibs	Pounds (libbra)
mm Millimetro Lunghezza
min	Minuti			Periodo di tempo, durata
s	Secondi
\( min^{-1} \)	Rotazioni o movimenti al minuto			Numero di giri a vuoto
bar	bar			Pressione dell'aria
psi	pounds per square inch
l/s	Litri al secondo cubic feet/minute			Consumo d'aria
cfm

Simbolo Significato

dB Decibel		Unità di misura del volume acustico relativo
QC Mandrino a cambio rapido
O	Simbolo per esagono cavo
■	Simbolo per attacco quadro maschio	Mandrino portautensile
UNF	Filettatura fine US (Unified National Fine Thread Series)
G	Raccordo Whitworth
NPT	National pipe thread	Raccordo

Descrizione del prodotto e caratteristiche

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Alzare il lato apribile con l'illustrazione dell'utensile pneumatico e lasciare aperto quel lato durante la lettura delle istruzioni d'uso.

Uso conforme alle norme

L'utensile pneumatico è idoneo per forare nel legno, nel metallo, nella ceramica e nella plastica.

Componenti illustrati

La numerazione dei componenti rappresentati si riferisce alle illustrazioni riportate sulle pagine con la rappresentazione grafica. Le illustrazioni sono riportate in parte in modo schematico e possono differire dal Vostro utensile pneumatico.

1 Alberino filettato 2 Campo di serraggio (ad es. per un'impugnatura supplementare) 3 Interruttore di avvio/arresto (leva) 4 Staffa di sospensione 5 Raccordo per tubo 6 Superficie per chiave sull'alberino filettato 7 Interruttore di avvio/arresto 8 Uscita aria con silenziatore 9 Impugnatura supplementare* 0 Intagli di fissaggio per staffa di sospensione 11 Fascetta per tubi flessibili 12 Tubo flessibile aria di scarico 13 Vite di fissaggio per coperchio della carcassa 14 Coperchio della carcassa 15 Scarico dell'aria con dato esagonale 16 Anello di tenuta 17 Set aria di scarico (decentrale)

18 Raccordo di collegamento sul set aria di scarico 19 Silenziatore sul set aria di scarico 20 Raccordo alla bocca di entrata dell'aria 21 Tubo dell'aria di alimentazione 22 Tubo flessibile aria di scarico centrale 23 Mandrino a cremagliera 24 Mandrino autoserrante 25 Chiave di serraggio per mandrini 26 Mandrino portautensile 27 Boccola posteriore 28 Boccola anteriore 29 Commutatore del senso di rotazione

L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel programma accessori.

Dichiarazione di conformità

C

Dichiariamo sotto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti della Direttiva 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative:

EN ISO 11148-3.

Fascicolo tecnico (2006/42/CE) presso:

Robert Bosch Power Tools GmbH, PT/ETM9

70538 Stuttgart, GERMANY

Henk Becker

Questi utensili pneumatici fanno parte della serie CLEAN.

La tecnica CLEAN della Bosch rispetta l'utente e l'ambiente grazie all'esercizio privo di olio e a un consumo ridotto di aria ed energia.

Tuttavia è possibile un funzionamento con aria contenente olio.

consumption optimized - ottimizzato nel consumo dell'aria lubrication free - privo d'olio

utensile pneumatico

riduzione del rumore

Trapano pneumatico Versione dritta Forma a pistola

Codice prodotto	0 607 154 ... 0 607 161 ... 0 607 153 ...
		... 101	... 100	... 101	... 102	... 103	... 520	... 523
Numero di giri a vuoto	\( min^1 \)	3200	2560	2560	3700	3700
Potenza resa	W	120	400	400	400	400	180	180
	Hp	0,16	0,54	0,54	0,54	0,54	0,24	0,24
max. diametro di foratura	mm	4	8	10	8	10	4	4
nell'acciaio	in	5/32"	5/16"	3/8"	5/16"	3/8"	5/32"	5/32"
Volume di fornitura
- Mandrino autoserrante								●
- Mandrino a cremaglia		●	●	●	●	●	●	-
Rotazione destrosa/sinistorsa
Filetto dell'alberino
- 3/8"-24 UNF-2A		●	-	-	-	-	-	-
- 1/2"-20 UNF-2A			●	●	●	●	●	●
Superficie per chiave sull'alberino filettato	mm 14 17 17 17 14 14
Diametro collarino di bloccaggio	mm 28 46 46 46 46 -			-
Max. pressione operativa	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3
sull'utensile	psi	91	91	91	91	91	91	91
Filettatura di raccardo del raccardo per tubo flessibile		G 1/8"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"
Luce diametro interno del tubo	mm	6	10	10	10	10	10	10
Consumo d'aria nel funzionamento	l/s	3,4	15,5	16	15,5	15	7,8	8,5
a vuoto	cfm	7,2	32,8	33,9	32,8	31,8	16,5	18
Peso in funzione della	kg	0,52	1,1	1,2	1,3	1,5	0,84	0,88
EPTA-Procedure 01:2014	lbs	1,1	2,4	2,6	2,9	3,3	1,8	2,0

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformmente a EN ISO 15744.
Il livello di rumore stimato A dell'utensile pneumatico ammonta normalmente a:
Livello di pressione acustica LpA	dB(A)	76	75	75	75	75	72	72
Livello di potenza sonora LwA	dB(A)	87	86	86	86	86	83	83
Incertezza della misura K	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Usare la protezione acustica!

Valori complessivi di oscillazione a_n (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 28927:

Codice prodotto	0 607 160 ...
		...501	...502	...503	...504	...505	...509	...511
Numero di giri a vuoto	\( min^1 \)	2800	2800	850	850	750	2200
Potenza resa	W	320	320	320	320	320	320	320
	Hp	0,43	0,43	0,43	0,43	0,43	0,30	0,30
max. diametro di foratura	mm	6	6	-	10	10	10	10
nell'acciaio	in	1/4"	1/4"	-	3/8"	3/8"	3/8"	3/8"
Volume di fornitura
-enza mandrino autoserrante		-	-	●	-	-	-	-
- Mandrino autoserrante		-	●	-	-	●	-	-
- Mandrino a cremaglia		●	-	-	●	-	●	●
Rotazione destressa/sinistorsa		- -	-	-	-	●	●
Filetto dell'alberino
-3/8"-24 UNF-2A		●	●	●	●	●	●	●
Superficie per chiave sull'alberino filettato	mm 12 12 12 14 14 12
Diametro collarino di bloccaggio	mm --	-	-	-	-	-
Max. pressione operativa	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3
sull'utensile	psi	91	91	91	91	91	91	91
Filettatura di raccordo del raccardo per tubo flessibile		1/4"NPT	1/4"NPT	1/4"NPT	1/4"NPT	1/4"NPT	1/4"NPT	1/4"NPT
Luce diametro interno del tubo	mm 10 10 10 10 10 10
Consumo d'aria nel funzionamento	I/s	13	13	13	13	13	13	13
a vuoto	cfm	27,5	27,5	27,5	27,5	27,5	27,5	27,5
Peso in funzione della	kg	0,81	0,87	0,71	0,87	1,0	0,96	0,91
EPTA-Procedure 01:2014	Ibs	1,8	2,0	1,5	2,0	1,4	1,4	2,0

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformmente a EN ISO 15744.
Il livello di rumore stimato A dell'utensile pneumatico ammonta normalmente a:
Livello di pressione acustica LpA	dB(A)	82	82	82	82	82	82	82
Livello di potenza sonora LwA	dB(A)	93	93	93	93	93	93	93
Incertezza della misura K	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Usare la protezione acustica!

Valori complessivi di oscillazione a_n (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 28927:

Codice prodotto	0 607 161 ...
		... 500	... 501	... 502	... 503	... 504	... 505	... 506	... 507
Numero di giri a vuoto	\( min^{-1} \)	2560	1200	800	640	2560	1200	800	640
Potenza resa	W	400	400	400	400	400	400	400	400
	Hp	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54
max. diametro di foratura	mm	8	10	13	13	8	10	13	13
nell'acciaio	in	5/16"	3/8"	1/2"	1/2"	5/16"	3/8"	1/2"	1/2"
Volume di fornitura
- Mandrino autoserrante		-	-	-	-	●	●	●	●
- Mandrino a cremagliaera		●	●	●	●	-	-	-	-
Rotazione destrosa/sinistorsa		-	-	-	-	-	-	-	-
Filetto dell'alberino
- 1/2"-20 UNF-2A		●	●	●	●	●	●	●	●
Superficie per chiave sull'alberino filettato	mm 17	17 17	17 17	17 17	17 17
Diametro collarino di bloccaggio	mm 48	48 48	48 48	48 48	48 48
Max. pressione operativa	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3	6,3
sull'utensile	psi	91	91	91	91	91	91	91	91
Filettatura di raccardo del raccardo per tubo flessibile		G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"
Luce diametro interno del tubo	mm	10	10	10	10	10
Consumo d'aria nel funzionamento a vuoto	l/s	14	14	14	14,2	14	12	14	14
	cfm	29,6	29,6	29,6	30	29,6	25,4	29,6	29,6
Peso in funzione della EPTA-Procedure 01:2014	kg	1,1	1,3	1,45	1,5	1,3	1,5	1,5	1,6
	lbs	2,4	2,9	3,2	3,3	2,9	3,3	3,3	3,5

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformmente a EN ISO 15744.
Il livello di rumore stimato A dell'utensile pneumatico ammonta normalmente a:
Livello di pressione acustica LpA	dB(A)	73	73	73	73	73	73	73	73
Livello di potenza sonora LwA	dB(A)	84	84	84	84	84	84	84	84
Incertezza della misura K	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Usare la protezione acustica!

Valori complessivi di oscillazione a (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 28927:

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato secondo una procedura di misurazione conforme alla norma EN ISO 11148 e può essere utilizzato per confrontare gli utensili pneumatici. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'utensile pneumatico. Qualora l'utensile pneumatico venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può essere diverso. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni andrebbero anche considerati i tempi in cui l'utensile pneumatico è spento, oppure è acceso ma non effettivamente utilizzato. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni, quali ad es.: manutenzione dell'utensile pneumatico e degli accessori, mantenere le mani calde, organizzazione dello svolgimento del lavoro.

Montaggio

Dispositivo di sospensione e di serraggio

Dispositivo di sospensione (vedi figura A)

Volendo utilizzare l'utensile pneumatico in combinazione con un dispositivo di sospensione o di serraggio, prima di collegarlo all'alimentazione dell'aria accertarsi che sia stato fissato correttamente. In questo modo si evita di metterlo in funzione involontariamente.

Con la staffa di sospensione 4 è possibile fissare l'utensile pneumatico ad un dispositivo di sospensione.

-0607 1535..

Applicare la staffa di sospensione 4 sull'utensile pneumatico e farla scattare in posizione nell'intaglio 10.

A seconda del baricentro dell'utensile pneumatico è possibile utilizzare o l'intaglio anteriore oppure quello posteriore.

-06071615..

Inserire la staffa di sospensione 4 nel campo di serraggio 2.

Controllare regolarmente lo stato della staffa di sospensione e dei ganci del dispositivo di sospensione.

Dispositivo di serraggio

0607 154 101/0607 161 1../0607 161 5..

• Entro il campo di serraggio indicato 2 è possibile fissare l'utensile pneumatico in un dispositivo di serraggio. Possibilmente, utilizzare il completo campo di serraggio. Quanto minore è il campo di serraggio, tanto maggiore è l'effetto delle forze di serraggio.

Non sovraccaricare il settore di serraggio.

Montaggio dell'impugnatura supplementare 0607 1605./0607 1611./0607 1615..

• Spingere l'impugnatura supplementare 9 nel campo di serraggio 2.

L'impugnatura supplementare 9 può essere spostata liberamente e regolata in modo da permettere di prendere una posizione di lavoro di assoluta maneggevolezza.

• Per la regolazione dell'impugnatura supplementare, girare la vite ad alette in senso antiorario e spostare l'impugnatura supplementare 9 sulla posizione richiesta. Una volta conclusa l'operazione, avvitare di nuovo forte la vite ad alette in senso orario.

Canalizzazione dell'aria di scarico

Con una canalizzazione dell'aria di scarico è possibile deviare l'aria di scarico dal posto di lavoro tramite un tubo flessibile adatto, ottenendo contemporaneamente un'ottimale insonorizzazione. Inoltre vengono migliorate le condizioni operative in quanto il posto di lavoro non può più essere sporcato da aria contenente olio oppure polvere o trucioli non vengono più fatti vorticare.

Canalizzazione decentrale dell'aria di scarico (vedi figura B)

06071611./06071615..

• Svitare il silenziatore all'uscita dell'aria 8 e sostituirlo con un raccordo filettato per tubi flessibili 5.
• Allentare la fascetta per tubi flessibili 11 del tubo flessibile dell'aria di scarico 12 e fissare il tubo flessibile dell'aria di scarico sopra al raccordo filettato per tubi flessibili 5, serrando saldamente la fascetta per tubi flessibili.

0607 153 5../0607 154 101

La canalizzazione dell'aria di scarico dovrebbe essere montata prima del collegamento all'alimentazione dell'aria, in quanto il coperchio della carcassa 14 deve essere rimosso.

È possibile canalizzare l'aria di scarico in un serbatoio per l'aria di scarico.

• Svitare le tre viti di fissaggio 13 e rimuovere il coperchio della carcassa 14.
• Sostituire ora il silenziatore con il dado esagonale 15 e fissare di nuovo il coperchio della carcassa con le tre viti di fissaggio.
• Avvitare il raccordo filettato per tubi flessibili 5 sul dado esagonale 15 all'uscita dell'aria.
• Allentare la fascetta per tubi flessibili 11 del tubo flessibile dell'aria di scarico 12 e fissare il tubo flessibile dell'aria di scarico sopra al raccordo filettato per tubi flessibili 5 serrando saldamente la fascetta per tubi flessibili.

Canalizzazione decentrale dell'aria di scarico con set aria di scarico (vedi figura C)

06071611..

È possibile canalizzare l'aria di scarico in un serbatoio per l'aria di scarico fissando un set aria di scarico decentrale 17.

Nota bene: prestare attenzione che il raccordo filettato per tubi flessibili 5 non sia avvitato al raccordo 20 alla bocca di entrata dell'aria e che l'anello di tenuta 16 si trovi nell'incavo tra la carcassa e il set aria di scarico 17 in modo tale che l'aria che fuoriesce possa uscire esclusivamente passando per il tubo flessibile di scarico 12.

• Avvitare saldamente il raccordo di collegamento 18 del set aria di scarico al raccordo 20 alla bocca di entrata dell'aria e successivamente il raccordo filettato per tubi flessibili 5 al raccordo di collegamento 18. Sostituire il silenziatore 19 sul set aria di scarico con il raccordo filettato per tubi flessibili del set aria di scarico.
• Allentare la fascetta per tubi flessibili 11 del tubo flessibile dell'aria di scarico 12 e fissare il tubo flessibile dell'aria di scarico sopra al raccordo filettato per tubi flessibili 5 serrando saldamente la fascetta per tubi flessibili.

Canalizzazione centrale dell'aria di scarico (vedi figura D) 06071611./06071615..

• Allentare la fascetta per tubi flessibili 11 del tubo dell'aria di alimentazione 21 e fissare il tubo dell'aria di alimentazione sopra il raccordo filettato per tubi flessibili 5 serrando saldamente la fascetta per tubi flessibili.
• Applicare il tubo di scarico dell'aria (centrale) 22, che canalizza via l'aria di scarico alla Vostra stazione di lavoro, sopra il tubo dell'aria di alimentazione 21. Collegare l'utensile pneumatico all'alimentazione dell'aria (vedere «Collegamento all'alimentazione dell'aria», pagina 70) e tirare il tubo di scarico dell'aria (centrale) 22 sopra il tubo

70 Italiano

montato dell'aria di alimentazione fino all'estremità della macchina.

Collegamento all'alimentazione dell'aria (vedi figura E)

Accertarsi che la pressione dell'aria non sia inferiore a 6,3 bar (91 psi), poiché l'utensile pneumatico è progettato per tale pressione d'esercizio.

Per ottenere una potenza massima devono essere rispettati i valori per la luce diametro interno del tubo ed il raccordo come indicato nella tabella «Dati tecnici». Per il mantenimento dell'intera potenza, utilizzare esclusivamente tubi con una lunghezza massima di 4 m.

Per poter proteggere l'utensile pneumatico da eventuali danneggiamenti, sporcizia e formazione di ruggine, l'aria compressa alimentata deve essere completamente libera da corpi estranei e da umidità.

Nota bene: È necessario utilizzare un'unità di preparazione aria. Questa garantisce un funzionamento corretto degli utensili ad aria compressa.

Si prega di attenersi alle istruzioni d'uso relative all'unità di preparazione aria compressa.

Tutti gli strumenti, le tubazioni di collegamento ed i tubi devono essere adatti alla rispettiva pressione ed alla quantità di aria necessaria.

Evitare restringimenti dei tubi di alimentazione, p. es. tramite schiacciamenti, piegature oppure strappi! In caso di dubbio, controllare con un manometro la pressione all'entrata dell'aria quando l'utensile pneumatico è acceso.

Raccordo dell'alimentazione dell'aria all'utensile pneumatico

• Avvitare il raccordo per tubo 5 nel raccordo della bocca di entrata dell'aria 20.

Per poter evitare possibili danni alle valvole interne dell'utensile pneumatico, avvitando e svitando il raccordo per tubo 5 si dovrebbe bloccare il raccordo di collegamento sporgente della bocca di entrata dell'aria 20 con una chiave fissa (misura 22 mm).

• Allentare le fascette per tubi flessibili 11 del tubo dell'aria di alimentazione 21, e fissare il tubo dell'aria di alimentazione sopra il raccordo per tubo 5 stringendo forte la fascetta per tubi flessibili.

Nota bene: Collegare il tubo dell'aria di alimentazione sempre prima all'utensile pneumatico, e poi all'unità di preparazione aria compressa.

Montaggio del mandrino autoserrante (vedi figura F)

• Tenere fermo l'alberino filettato 1 sulla superficie per chiave 6 con una chiave fissa adatta ed avvitare il mandrino a cremagliera 23 o il mandrino autoserrante 24 sull'alberino filettato.

Il mandrino autoserrante deve essere serrato saldamente con una coppia di serraggio di ca. 20-25 Nm.

Sostituzione del mandrino a cremagliera

• Tenere fermo l'alberino filettato 1 sulla superficie per chiave con una chiave fissa adatta.
• Inserire la chiave di serraggio per mandrini 25 in uno dei tre fori sul mandrino a cremagliera 23 ed allentare il mandrino autoserrante girando verso sinistra.

Nota bene: un mandrino autoserrante bloccato può essere sbloccato tenendolo fermo con una chiave per esagono interno nel mandrino portautensile 26.

Sostituzione del mandrino autoserrante

- Posare l'utensile pneumatico su una base stabile (p.es. banco da lavoro). - Tenere fermo l'alberino filettato 1 sulla superficie per chiave 6 con una chiave fissa adatta ed allentare il mandrino autoserrante 24 dall'alberino filettato girando verso sinistra.

Nota bene: un mandrino autoserrante bloccato può essere sbloccato tenendolo fermo con una chiave per esagono interno nel mandrino portautensile 26.

Cambio degli utensili (vedi figura G)

Mandrino a cremagliera

• Aprire il mandrino a cremagliera 23 ruotandolo fino a quando diventerà possibile applicarvi l'utensile. Inserire l'accessorio.
• Inserire la chiave di serraggio per mandrini 25 nelle rispettive forature del mandrino a cremagliera 23 e fissare bene l'utensile ad innesto in modo uniforme.

Smontaggio dell'utensile accessorio:

• Utilizzando la chiave per mandrino, ruotare la boccola del mandrino a cremagliera 23 in senso antiorario fino a poter estrarre l'accessorio.

Mandrino autoserrante

Bloccare la boccola posteriore 27 del mandrino autoserrante 24 e ruotare la boccola anteriore 28 in senso antiorario fino a rendere possibile l'inserimento dell'utensile. Inserirvi l'utensile accessorio. Bloccare la boccola posteriore 27 del mandrino autoserrante 24 e ruotare la boccola anteriore 28 in senso orario manualmente con forza fino a percepire uno scatto. In questo modo si blocca il mandrino automaticamente.

Smontaggio dell'utensile accessorio: - Lo sblocco avviene quando, per togliere l'utensile, si gira la boccola anteriore in senso contrario 28.

Uso

Avviamento

L'utensile pneumatico funzionerà in modo ottimale con una pressione d'esercizio di 6,3 bar (91 psi), misurata all'ingresso dell'aria con l'utensile acceso.

Avviamento/arresto (vedi figura H)

Nota bene: Se l'utensile pneumatico, p. es. dopo un lungo periodo di pausa, non dovesse mettersi in funzione, interrompere l'alimentazione dell'aria e ruotare il mandrino portautensili

le 26 per far girare diverse volte il motore. In questo modo si eliminano le forze di adesione.

Per risparmiare energia, accendere l'utensile pneumatico soltanto al momento dell'utilizzo.

Per accendere l'utensile pneumatico premere la leva 3 e tenerla premuta durante l'esecuzione del lavoro. Per spegnere l'utensile pneumatico rilasciare la leva 3.

Per accendere l'utensile pneumatico premere l'interruttore di avvio/arresto 7 e tenerlo premuto durante l'esecuzione del lavoro. Per spegnere l'utensile pneumatico rilasciare l'interruttore di avvio/arresto 7.

• Per accendere l'utensile pneumatico premere sopra oppure sotto l'interruttore di avvio/arresto in due parti 7 e tenerlo premuto durante l'esecuzione del lavoro. Per spegnere l'utensile pneumatico rilasciare l'interruttore di avvio/arresto 7.

Impostazione del senso di rotazione (vedi figura I) 0607160509/0607160511

• Rotazione destrorsa: Premere il commutatore del senso di rotazione 29 verso destra fino alla battuta di arresto.
• Rotazione sinistrorsa: premere il commutatore del senso di rotazione 29 verso sinistra fino alla battuta di arresto.

Indicazioni operative

Carichi improvvisi producono un forte abbassamento del numero di giri oppure fermano la macchina, perché possono provocare danni al motore.

Manutenzione ed assistenza

Manutenzione e pulizia

Gli interventi di manutenzione e di riparazione possono essere eseguiti esclusivamente da personale specializzato qualificato. In questo modo si garantisce il livello di sicurezza dell'utensile pneumatico.

Questo tipo di lavoro viene eseguito in maniera veloce ed affidabile dai Centri di assistenza Clienti Bosch.

Pulizia regolare

Pulire regolarmente il filtro all'entrata dell'aria dell'utensile pneumatico. A tal fine, svitare il raccordo per tubo 5 e rimuovere le particelle di polvere e sporcizia dal filtro. Al termine dell'operazione avvitare di nuovo bene il raccordo per tubo. Le particelle di acqua e di sporcizia contenute nell'aria compressa provocano la formazione di ruggine e l'usura di lamelle, valvola etc. Per poter evitare tali effetti si dovrebbe applicare alcune gocce di olio per motori alla bocca di entrata dell'aria 20. Collegare nuovamente l'utensile pneumatico all'alimentazione dell'aria (vedere «Collegamento all'alimentazione dell'aria», pagina 70), farlo funzionare per 5 - 10 s ed assorbire con uno straccio l'olio in uscita.

Se l'utensile pneumatico non viene utilizzato per mag

giori periodi di tempo si consiglia di seguire sempre il procedimento descritto.

Manutenzione regolare

• Dopo le prime 150 ore di funzionamento, pulire la trasmissione utilizzando un solvente non aggressivo. Attenersi alle indicazioni del produttore del solvente relativamente all'uso ed allo smaltimento. Al termine dell'operazione, lubrificare la trasmissione utilizzando apposito lubrificante speciale Bosch. Ripetere l'operazione di pulizia rispettivamente dopo 300 ore di funzionamento dalla prima operazione di pulizia. Grasso speciale per la trasmissione (225 ml) Codice prodotto 3605430009. Le lamelle del motore dovrebbero essere controllate ad intervalli regolari da parte di personale qualificato e, se il caso, essere sostituite.

Lubrificazione per gli utensili pneumatici che non fanno parte della serie CLEAN

Nel caso di tutti gli utensili pneumatici Bosch che non fanno parte della serie CLEAN (un particolare tipo di motore pneumatico che funziona con aria compressa esente da olio), si dovrebbe aggiungere costantemente nebbia di olio al flusso di aria compressa. L'apposito oliatore necessario per l'aria compressa si trova installato nell'unità di preparazione aria preposta all'utensile pneumatico (per ulteriori indicazioni rivolgersi alla casa costruttrice del compressore).

Per la lubrificazione diretta dell'utensile pneumatico oppure per additivo al gruppo condizionatore dovrebbe essere utilizzato olio motore SAE 10 oppure SAE 20.

Accessori

Tutti i trapani pneumatici possono essere dotati di mandrino a cremagliera e mandrino autoserrante.

È possibile trovare tutte le informazioni relative al completo programma di accessori di qualità in internet sotto www.bosch-pt.com oppure presso il Vostro rivenditore di fiducia.

Assistenza clienti e consulenza impieghi

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dell'utensile pneumatico.

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possibile ordinare direttamente

mente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Utensile pneumatico, accessori opzionali e imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica.

Avere cura di smaltire i lubrificanti ed i detergenti in maniera compatibile con le esigenze dell'ecologia. Attenersi alle vigenti normative di legge. Smaltire in modo conforme le lamelle del motore! Le lamelle del motore contengono teflon. Evitare che la temperatura superi 400 °C, perché in quel caso potrebbero svilupparsi dei vapori dannosi per la salute.

Una volta che il Vostro utensile pneumatico sarà diventato inservibile, portarlo ad un apposito centro per il riciclaggio oppure riconsegnarlo ad un centro di distribuzione commerciale come potrebbe p. es. essere un Punto di servizio Clienti Bosch esclusivamente autorizzato.

Con riserva di modifiche tecniche.

Manutenzione e pulizia

Non consentire l'esecuzione di lavori di manutenzione e riparazione se non a personale specializzato adeguatamente qualificato. In questo modo avrai la garanzia del mantenimento della sicurezza in esercizio dell'utensile pneumatico.

Un centro di assistenza post-vendita autorizzato Bosch può eseguire questi lavori rapidamente e in modo affidabile.

Pulizia regolare

17g

12g 1gj 5i

(15) (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20) (21) (22) (23)

Su logil pUbi dW 24

pUaJdWJ21 25

jJ26

Gac（gj）oJooWg27

jgl（gui|）oqoo

J 29
