BRUGSANVISNING UML42290 BOSCH

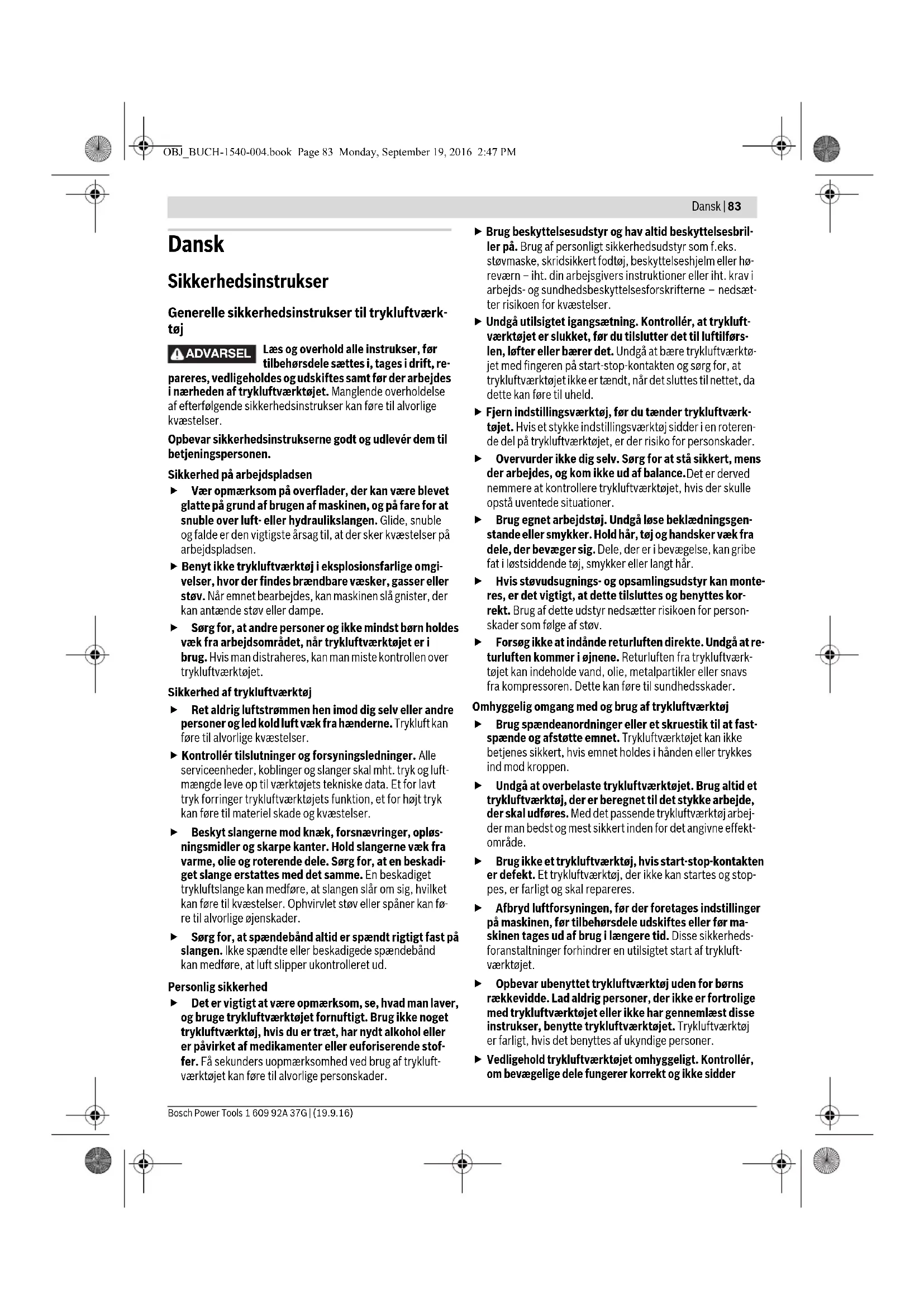

Vedligehold trykluftværktøjet omhyggeligt. Kontrollér, om bevægelige dele fungerer korrekt og ikke sidder ADVARSEL OBJ_BUCH-1540-004.book Page 83 Monday, September 19, 2016 2:47 PM84 | Dansk 1 609 92A 37G | (19.9.16) Bosch Power Tools fast, og om delene er brækket eller beskadiget, så tryk- luftværktøjets funktion påvirkes. Få beskadigede dele repareret, inden trykluftværktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte trykluftværktøjer. Sørg for, at skæreværktøjer er skarpe og rene. Omhyg- geligt vedligeholdte skæreværktøjer med skarpe skære- kanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug trykluftværktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Dermed reduceres støvud- vikling, svingninger og støjudvikling så meget som muligt. Trykluftværktøjet bør udelukkende klargøres, indstil- les eller bruges af kvalificerede og instruerede bruge- re. Trykluftværktøjet må ikke ændres. Ændringer kan for- ringe sikkerhedsforanstaltningernes funktion og øge risici- ene for brugeren. Service Sørg for at trykluftværktøjet kun repareres af kvalifi- cerede fagfolk og at der kun benyttes originale reser- vedele. Dermed sikres det, at trykluftværktøjet bliver ved med at være sikkert. Sikkerhedsinstrukser til trykluft-boremaskiner Kontrollér, at typeskiltet kan læses. Bestil i givet fald et nyt hos producenten. Skulle emnet eller en af tilbehørsdelene eller endda trykluftværktøjet brække, kan dele slynges ud med stor hastighed. Brug altid et slagresistent øjenværn under driften samt i forbindelse med reparations- eller vedligeholdelses- arbejde og når tilbehørsdele udskiftes på trykluftværk- tøjet. Graden af den nødvendige beskyttelse bør vur- deres separat i hver enkelt situation. Brugerne og vedligeholdelsespersonalet skal være fy- sisk i stand til at håndtere trykluftværktøjets størrelse, vægt og ydelse/effekt. Vær forberedt på, at trykluftværktøjet kan udføre ufor- ventede bevægelser, der kan opstå som følge af reakti- onskræfter eller fordi indsatsværktøjet brækker. Hold godt fast i trykluftværktøjet og sørg for, at både krop og arme befinder sig i en position, der kan klare disse bevægelser. Disse sikkerhedsforanstaltninger kan undgå kvæstelser. Sluk for trykluftværktøjet med det samme, hvis ind- satsværktøjet blokerer. Vær klar, hvis maskinen arbej- der med høje reaktionsmomenter, da dette kan føre til tilbageslag. Indsatsværktøjet blokerer, hvis: – trykluftværktøjet overbelastes, – det kommer i klemme i det materiale, der er ved at blive bearbejdet, eller – dets spids trænger igennem det materiale, der er ved at blive bearbejdet. Brug hjælpemidler til optagelse af reaktionsmomenter som f.eks. en støtteanordning. Er dette ikke muligt, bruges et ekstrahåndtag. Sørg for, at din hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Du kan komme til skade. Sluk for trykluftværktøjet, hvis luftforsyningen afbry- des eller driftstrykket reduceres. Kontrollér driftstryk- ket og start igen, når driftstrykket er optimalt. Når trykluftværktøjet er i brug, kan brugeren få en ube- hagelig fornemmelse i hænder, arme, skuldre, halsom- råde eller andre legemsdele, når brugeren udfører et arbejdsrelateret arbejde. Indtag en behagelig position, når du arbejder med det- te trykluftværktøj, sørg for at stå sikkert og undgå ufordelagtige positioner eller positioner, hvor det er vanskeligt at holde ligevægten. Brugeren bør ændre sin kropsholdning ved længerevarende arbejde, da dette kan hjælpe med at undgå besvær og træthed. Hvis brugeren registrerer symptomer som f.eks. ved- varende utilpashed, lidelse, bankning, smerter, krib- lende fornemmelse, døvhed, brændende fornemmelse eller stivhed, bør du ikke ignorere disse advarselstegn. Brugeren bør informere sin arbejdsgiver om dette og gå til en kvalificeret læge. Vær forsigtig! Indsatsværktøj kan blive varmt, hvis trykluftværktøjet benyttes i længere tid. Brug beskyt- telseshandsker. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Beskadigelse af en vandled- ning kan føre til materiel skade. Undgå kontakt med en spændingsførende ledning. Trykluftværktøjet er ikke isoleret, og kontakten med en spændingsførende ledning kan føre til elekrisk stød. Det støv, der opstår i forbindelse med smergling, savning, slibning, boring og lignende arbejde, kan være kræftfremkaldende, fo- sterbeskadigende eller ændre arveanlæggene. Nogle af stofferne i dette støv er: – Bly i blyholdige farver og lakker; – Krystallin kieseljord i tegl, cement og andre murerarbej- der; – Arsen og chromat i kemisk behandlet træ. Risikoen for at blive syg afhænger af, hvor ofte du udsættes for disse stoffer. For at reducere faren bør du kun arbejde i godt ventilerede rum med tilsvarende beskyttelsesudstyr (f.eks. med specielt konstruerede åndedrætsmasker, der og- så bortfiltrerer selv de mindste støvpartikler). Når der arbejdes på emnet, kan der opstå yderligere støjbelastning, der kan undgås ved at træffe egnede foranstaltninger, som f.eks. brug af isoleringsmateria- ler, hvis der opstår klingestøj på emnet. Er trykluftværktøjet udstyret med en lyddæmper, skal det altid sikres, at denne er på stedet, når trykluft- værktøjet bruges, og at den befinder sig i en god ar- bejdstilstand. ADVARSEL OBJ_BUCH-1540-004.book Page 84 Monday, September 19, 2016 2:47 PMDansk | 85 Bosch Power Tools 1 609 92A 37G | (19.9.16)

Følgerne af svingninger kan føre til beskadigelse af ner- ver og forstyrrelse i blodcirkulationen i hænder og arme. Arbejd kun med tætsiddende handsker. Håndgreb på trykluftværktøj bliver kolde på grund af trykluftstrømmen. Varme hænder er ikke så sarte over for vibrationer. Vide handsker kan blive fanget af roterende dele. Hvis du konstaterer, at huden på dine fingre eller hæn- der bliver døv, kribler, smerter eller bliver hvide, bedes du stoppe arbejdet med tryluftværktøjet, informere din arbejdsgiver og gå til læge. Lad ikke boret vibrere på emnet. Dette kan forstærke svingningerne betydeligt. Brug et stativ, et fjedertræk eller en udligningsenhed til at holde trykluftværktøjets vægt. Hold trykluftværktøjet med et ikke alt for fast, men sik- kert greb, dog sådan, at de nødvendige hånd-reaktion- skræfter overholdes. Svingningernre kan blive forstær- ket, jo fastere du holder værktøjet. Hvis universelle drejekoblinger (klokoblinger) bruges, skal låsestifter sættes i. Brug Whipcheck-slangesikrin- ger for at beskytte dig, hvis forbindelsen mellem slan- gen og trykluftværktøjet eller forbindelsen mellem slangerne skulle svigte. Bær aldrig trykluftværktøjet i slangen. Symboler De efterfølgende symboler kan være af betydning for dit tryk- luftværktøj. Læg mærke til symbolerne og overhold deres be- tydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af trykluftværktøjet. Beskrivelse af produkt og ydelse Læs alle sikkerhedsinstrukser og anvisnin- ger. I tilfælde af manglende overholdelse af sik- kerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Klap venligst foldesiden med illustration af trykluftværktøjet ud og lad denne side være foldet ud, mens du læser betje- ningsvejledningen. Beregnet anvendelse Trykluftværktøjet er beregnet til at bore i træ, metal, keramik og plast. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationerne på illustrationssiden. Illustrationerne er til dels skematiske og kan afvige fra dit trykluftværktøj. 1 Borespindel 2 Ispændingsområde(f.eks. til et ekstrahåndtag) 3 Start-stop-kontakt (arm) 4 Ophængningsbøjle 5 Slangenippel 6 Nøgleflade på borespindel 7 Start-stop-kontakt 8 Luftudgang med lyddæmper 9 Ekstrahändtag* 10 Fastgørelsesslidser til ophængningsbøjle 11 Spændebånd 12 Returluftslange 13 Fastgørelsesskrue til husets låg 14 Husets låg 15 Luftudgang med sekskantmøtrik 16 Tætningsring 17 Returluftsæt (decentral) Symbol Betydning Læs og overhold alle instrukser, før tilbehørsdele sættes i, tages i drift, repareres, vedligeholdes og ud- skiftes samt før der arbejdes i nær- heden af trykluftværktøjet. En manglende overholdelse af sikker- hedsinstrukserne og anvisningerne kan føre til alvorlige kvæstelser. Brug sikkerhedsbriller. WWatt Effekt Nm Newtonmeter Enhed for energi (drejningsmoment)

lbs Kilogram Pounds Masse, vægt mm Millimeter Længde min

NPT Whitworth-gevind National pipe thread Tilslutningsgevind Symbol Betydning OBJ_BUCH-1540-004.book Page 85 Monday, September 19, 2016 2:47 PM86 | Dansk 1 609 92A 37G | (19.9.16) Bosch Power Tools 18 Tilslutningsstuds på returluftsæt 19 Lyddæmper på returluftsæt 20 Tilslutningsstuds på luftindgang 21 Tilluftslange 22 Fraluftslange central 23 Tandkransborepatron 24 Hurtigspændende borepatron 25 Borepatronnøgle 26 Værktøjsholder 27 Bageste kappe 28 Forreste kappe 29 Retningsomskifter *Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo- res tilbehørsprogram. Tekniske data 0 607 153 5../0 607 154 101 Disse trykluftværktøjer hører til CLEAN-serien. Bosch CLEAN-teknikken skåner bruger og miljø i form af olie- frit arbejde samt et lavt luft- og energiforbrug. Det er dog ligeledes muligt at arbejde med olieholdig luft. consumption optimized – optimeret luftforbrug lubrication free – oliefri ergonomic – ergonomisk air tool – trykluftværktøj noise reduction – reduceret støjniveau Trykluft-boremaskine Lige model Pistolform Typenummer 0 607 154 ... 0 607 161 ... 0 607 153 ...

Højre-/venstreløb – –––––– Borespindelgevind

Nøgleflade på borespindel mm 14 17 17 17 17 14 14 Spændehalsdiameter mm 28 46 46 46 46 –– Maks. arbejdstryk på værktøj bar psi 6,3

Vægt svarer til EPTA-Procedure 01:2014

lbs 0,52 1,1 1,1 2,4 1,2 2,6 1,3 2,9 1,5 3,3 0,84 1,8 0,88 2,0 Støj-/vibrationsinformation Støjemissionsværdier bestemt iht. EN ISO 15744. Trykluftværktøjets A-vurderede støjniveau er typisk: Lydtrykniveau L

Usikkerhed K Brug høreværn! dB(A) dB(A)

2,5 Samlede vibrationsværdier a

Nøgleflade på borespindel mm 12 12 12 14 14 14 12 Spændehalsdiameter mm – –––––– Maks. arbejdstryk på værktøj bar psi 6,3

27,5 Vægt svarer til EPTA-Procedure 01:2014

lbs 0,81 1,8 0,87 2,0 0,71 1,5 0,87 2,0 1,0 1,4 0,96 1,4 0,91 2,0 Støj-/vibrationsinformation Støjemissionsværdier bestemt iht. EN ISO 15744. Trykluftværktøjets A-vurderede støjniveau er typisk: Lydtrykniveau L

Usikkerhed K Brug høreværn! dB(A) dB(A)

2,5 Samlede vibrationsværdier a

3,5 0,9 3,5 0,9 3,5 0,9 3,5 0,9 3,5 0,9 3,5 0,9 3,5 0,9 OBJ_BUCH-1540-004.book Page 87 Monday, September 19, 2016 2:47 PM88 | Dansk 1 609 92A 37G | (19.9.16) Bosch Power Tools Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN ISO 11148, og kan bruges til at sammenligne trykluftsværktøjer. Det er også egnet til en foreløbig vurdering af svingningsbe- lastningen. Det angivne svingningsniveau repræsenterer de væsentlige anvendelser af trykluftsværktøjet. Hvis trykluftsværktøjet dog an- vendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke trykluftsværktøjet er slukket og men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af trykluftsværktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Overensstemmelseserklæring Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekniske data“, opfylder alle bestemmelser i direktivet 2006/42/EF med tilhørende ændringer samt følgende stan- darder: EN ISO 11148-3. Trykluft-boremaskine Pistolform Typenummer

Nøgleflade på borespindel mm 17 17 17 17 17 17 17 17 Spændehalsdiameter mm 48 48 48 48 48 48 48 48 Maks. arbejdstryk på værktøj bar psi 6,3

29,6 Vægt svarer til EPTA-Procedure 01:2014

lbs 1,1 2,4 1,3 2,9 1,45 3,2 1,5 3,3 1,3 2,9 1,5 3,3 1,5 3,3 1,6 3,5 Støj-/vibrationsinformation Støjemissionsværdier bestemt iht. EN ISO 15744. Trykluftværktøjets A-vurderede støjniveau er typisk: Lydtrykniveau L

Usikkerhed K Brug høreværn! dB(A) dB(A)

2,5 Samlede vibrationsværdier a

3,5 0,8 3,5 0,8 3,5 0,8 3,5 0,8 3,5 0,8 3,5 0,8 3,5 0,8 3,5 0,8 OBJ_BUCH-1540-004.book Page 88 Monday, September 19, 2016 2:47 PMDansk | 89 Bosch Power Tools 1 609 92A 37G | (19.9.16) Teknisk dossier (2006/42/EF) ved: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montering Ophængnings- og ispændingsanordning Ophængningsanordning (se Fig. A) Benyttes trykluftværktøjet i en ophængnings- eller ispændingsanordning, skal du sørge for, at det er fast- gjort i anordningen, før du slutter luftforsyningen til. Derved undgår du utilsigtet igangsætning. Ophængningsbøjlen 4 benyttes til at fastgøre trykluftværktø- jet i en ophængningsanordning. – 0 607 153 5.. Anbring ophængningsbøjlen 4 på trykluftværktøjet og lad den falde i hak i åbningerne 10. Afhængigt af trykluftværktøjets tyngdepunkt kan du enten bruge de forreste eller de bageste åbninger. – 0 607 161 5.. Anbring ophængningsbøjlen 4 på ispændingsområdet 2. Kontrollér ophængningsbøjlens tilstand og krogen i op- hængningsanordningen med regelmæssige mellem- rum. Ispændingsanordning 0 607 154 101/0 607 161 1../0 607 161 5.. – I det angivede ispændingsområde 2 kan trykluftværktøjet fastgøres i en ispændingsanordning. Du skal helst bruge hele ispændingsområdet. Jo mindre ispændingsområdet er, desto stærkere virker spændekræfterne. Overbelast ikke ispændingsområdet. Montering af ekstrahåndtag 0 607 160 5../0 607 161 1../0 607 161 5.. – Skub ekstrahåndtaget 9 på ispændingsområdet 2. Du kan svinge ekstrahåndtaget 9 efter ønske for at opnå en sikker arbejdsholdning, hvor du ikke bliver så hurtigt træt. – Drej vingeskruen til indstiling af ekstrahåndtaget mod ven- stre (imod uret) og sving ekstrahåndtaget 9 i den ønskede position. Drej herefter vingeskruen mod højre (med uret) igen. Aftræksføring Med en returluftføring føres returluften gennem en returluft- slange væk fra din arbejdsplads; samtidigt opnås en optimal lyddæmpning. Desuden forbedres dine arbejdsbetingelser, da din arbejdsplads ikke mere kan tilsmudses med olieholdig luft og støv og spåner ikke kan hvirvles op. Decentral returluftføring (se Fig. B) 0 607 161 1../0 607 161 5.. – Skru lyddæmperen ud af luftudgangen 8 og sæt en slan- genippel 5 på i stedet for. – Løsn spændebåndet 11 på returluftslangen 12 og fastgør returluftslangen på slangeniplen 5 ved at spænde spænde- båndet. 0 607 153 5../0 607 154 101 Returluftføringen bør monteres, før den forbindes til luftfor- syningen, da husets låg 14 skal fjernes. Du kan lede returluften ind i en returluftbeholder. – Skru de tre fastgørelsesskruer 13 på og fjern husets låg

– Erstat nu lyddæmperen med sekskantmøtrikken 15 og fastgør husets låg med de tre fastgørelesskruer igen. – Skru slangeniplen 5 ind i sekskantmøtrikken 15 på luftud- gangen. – Løsn spændebåndet 11 på returluftslangen 12 og fastgør returluftslangen på slangeniplen 5 ved at spænde spænde- båndet. Decentral returluftføring med returluftsæt (se Fig. C)

Du kan lede returluften ind i en returluftbeholder ved at fast- gøre et decentralt returluftsæt 17. Bemærk: Sørg for, at slangeniplen 5 ikke er skruet ind i tilslut- ningsstudsen 20 på luftindgangen, og at pakringen 16 ligger i fordybningen mellem hus og returluftsæt 17, så den udstrøm- mende luft kun kan undvige via returluftslangen 12. – Skru tilslutningsstudsen 18 på returluftsættet fast i tilslut- ningsstudsen 20 på luftindgangen og herefter slangenip- len 5 på tilslutningsstudsen 18. – Erstat lyddæmperen 19 på returluftsættet med slangenip- len på returluftsættet. – Løsn spændebåndet 11 på returluftslangen 12 og fastgør returluftslangen på slangeniplen 5 ved at spænde spænde- båndet. Central returluftføring (se Fig. D) 0 607 161 1../0 607 161 5.. – Løsn spændebåndet 11 på tilluftslangen 21 og fastgør til- luftslangen på slangeniplen 5 ved at spænde spændebån- det. – Kræng returluftslangen (central) 22, der fører returluften væk fra arbejdspladsen, hen over friskluftslangen 21. For- bind herefter trykluftværktøjet med luftforsyningen (se „Tilslutning til luftforsyningen“, side 90) og træk returluft- slangen (central) 22 hen over den monterede friskluftslan- ge for enden af værktøjet. Tilslutning til luftforsyningen (se Fig. E) Vær opmærksom på, at lufttrykket ikke må være min- dre end 6,3 bar (91 psi), da trykluftsværktøjet er be- regnet til dette lufttryk. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1540-004.book Page 89 Monday, September 19, 2016 2:47 PM90 | Dansk 1 609 92A 37G | (19.9.16) Bosch Power Tools For at opnå en max. ydelse skal værdierne til den indvendige slangevidde samt tilslutningsgevindene overholdes som angivet i tabellen „Tekniske data“. Til opretholdelse af den fulde ydelse må der kun benyttes slanger med en længde på max. 4 m. Den tilførte trykluft skal være fri for fremmedlegemer og fug- tighed for at beskytte trykluftværktøjet mod beskadigelse, snavs og rustdannelse. Bemærk: Det er nødvendigt at benytte en trykluft-serviceen- hed. Denne sikrer en fejlfri funktion af trykluftværktøjerne. Læs og overhold betjeningsvejledningen til serviceenheden. Armaturer, forbindelsesledninger og slanger skal være kon- strueret til at kunne tåle det tryk og den luftmængde, som værktøjet har brug for. Undgå forsnævringer af tilledningerne (f.eks. klemning, knækning eller trækning)! Kontrollér i tvivlstilfælde trykket ved luftindgangen med et manometer, mens trykluftværktøjet er tændt. Tilslutning af luftforsyningen til trykluftværktøjet – Skru slangeniplen 5 ind i tilslutningsstudsen på luftindgan- gen 20. For at undgå beskadigelser på indvendigt liggende ventil- dele i trykluftværktøjet bør du holde imod på luftindgan- gens tilslutningsstuds 20 med en gaffelnøgle (nøglevidde 22 mm), når slangeniplen 5 skrues i og ud. – Løsne slangebåndene 11 på friskluftslangen 21 og fastgør friskluftslangen over slangeniplen 5 ved at fastspænde slangebåndet. Bemærk: Fastgør friskluftslangen altid først til trykluftværk- tøjet og derefter til serviceenheden. Borepatron monteres (se Fig. F) – Hold borespindlen 1 fast på nøglefladen 6 med en passen- de gaffelnøgle og skru tandkransborepatronen 23 eller den hurtigspændende borepatron 24 på borespindlen. Borepatronen skal spændes med et spændingsmo- ment på ca. 20–25 Nm. Tandkransborepatron skiftes – Hold fast i borespindlen 1 på nøglefladen med en passen- de gaffelnøgle. – Stik borepatronnøglen 25 ind i en af de tre boringer på tandkransborepatronen 23 og løsn den ved at dreje bore- patronen til venstre. Bemærk: En fastsiddende borepatron løsnes ved at holde imod i værktøjsholderen 26 med en indvendig sekskantnøgle. Selvspændende borepatron skiftes – Læg trykluftværktøjet på et fast underlag (f.eks. værktøjs- bænk). – Hold fast i borespindlen 1 på nøglefladen 6 med en pas- sende gaffelnøgle og løsn den ved at dreje den hurtigspæn- dende borepatron 24 til venstre. Bemærk: En fastsiddende borepatron løsnes ved at holde imod i værktøjsholderen 26 med en indvendig sekskantnøgle. Værktøjsskift (se Fig. G) Tandkransborepatron – Åben tandkransborepatronen 23 ved at dreje på den, ind- til værktøjet kan sættes i. Sæt værktøjet i. – Sæt borepatronnøglen

og spænd værktøjet jævnt fast. Udtagning af indsatsværktøj: – Drej kappen på tandkransborepatronen 23 til venstre vha. borepatronnøglen, til indsatsværktøjet kan tages ud. Hurtigspændende borepatron – Hold fast i den bageste kappe 27 på hurtigspændeborepa- tronen 24 og drej den forreste kappe 28 til venstre, til værktøjet kan sættes i. Sæt værktøjet i. – Hold fast i den bageste kappe 27 på hurtigspændepatron- ne 24 og drej den forreste kappe 28 kraftigt til højre med hånden, til der høres et klik. Borepatronen låses derved automatisk. Udtagning af indsatsværktøj: – Låsen løsner sig igen ved at dreje den forreste kappe 28 til venstre, hvorefter værktøjet kan fjernes. Drift Ibrugtagning Trykluftsværktøjet arbejder optimalt ved et arbejdstryk på 6,3bar (91psi), målt på luftindtag, når trykluftsværktøjet er tændt. Tænd/sluk (se Fig.H) Bemærk: Kan trykluftværktøjet ikke gå i gang (f.eks. fordi det har været taget ud af brug i længere tid), skal du afbryde for luftforsyningen og dreje motoren igennem flere gange på værktøjsholderen 26. Derved frigives motoren (adhæsions- kræfter). Tænd kun for trykluftsværktøjet, når du skal bruge det, for at spare energi. 0 607 154 101/0 607 161 1.. – Trykluftværktøjet tændes ved at trykke på armen 3 og hol- de den trykket ned under arbejdet. – Trykluftværktøjet slukkes ved at slippe armen 3. 0 607 153 5../0 607 160 5.. – Trykluftværktøjet tændes ved at trykke start-stop-kontak- ten 7 og holde den trykket ned under arbejdet. – Trykluftværktøjet slukkes ved at slippe start-stop-kontak- ten 7.
