Termék típusa	Pneumatikus fúrógép
Márka	Bosch
Modell	UML42290
Hasznos teljesítmény	400 W
Üresjárati fordulatszám	2560 ford/perc
Max. üzemi nyomás	6,3 bar (91 psi)
Légfogyasztás	14 l/s
Max. fúrási átmérő (acél)	10 mm
Orsómenet	1/2"-20 UNF-2A
Súly	1,2 kg
Hangnyomásszint	73 dB(A)
Rezgés (fémfúrás)	3,5 m/s²
Tokmány típusa	Automata vagy fogaskoszorús tokmány
Tápellátás	Sűrített levegő, 6,3 bar
Karbantartás	Rendszeresen tisztítsa a levegőbemeneti szűrőt; kenje SAE 10 vagy SAE 20 olajjal
Biztonság	Viseljen védőszemüveget és fülvédőt; kerülje a bő ruházatot
Fő funkciók	Fúrás fában, fémben, kerámiában és műanyagban

Gyakran ismételt kérdések - UML42290 BOSCH

Mekkora az ajánlott levegőnyomás a működéshez?

Az optimális üzemi nyomás 6,3 bar (91 psi) a levegőbemenetnél mérve, amikor a szerszám működik.

Hogyan cseréljem ki a fúrótokmányt?

A tokmány cseréjéhez használjon lapos kulcsot a hajtóorsó kulcsfelületén. A fogaskoszorús tokmánynál helyezze be a tokmánykulcsot a furatokba és forgassa el. Az automata tokmánynál tartsa a hátsó hüvelyt és forgassa az első hüvelyt.

Milyen típusú olajat használjak a kenéshez?

A nem CLEAN szerszámokhoz használjon SAE 10 vagy SAE 20 motorolajat a sűrítettlevegő-karbantartó egységben. A CLEAN sorozatnál nincs szükség kenésre.

Hogyan tisztítsam a pneumatikus szerszámot?

Rendszeresen tisztítsa a levegőbemeneti szűrőt a csatlakozó lecsavarásával és a por eltávolításával. Néhány csepp olajat is bejuttathat, és néhány másodpercig járatja a szerszámot.

Mit tegyek, ha a szerszám nem indul el?

Szakítsa meg a sűrítettlevegő-ellátást, majd forgassa el kézzel a szerszámbefogót többször a tapadóerők megszüntetéséhez. Ezután csatlakoztassa újra a levegőt.

Milyen tartozékok állnak rendelkezésre ehhez a fúrógéphez?

A tartozékok közé tartoznak az automata tokmányok, a fogaskoszorús tokmányok, egy kiegészítő fogantyú, egy felfüggesztő bilincs és kipufogólevegő-elvezető készletek.

Hogyan vezessem el a kipufogólevegőt a munkahelytől távol?

Szereljen fel egy levegőelvezető készletet (eltolt vagy központi) a zajtompító kicserélésével és egy elvezető tömlő rögzítésével. Kövesse a használati útmutató összeszerelési utasításait.

Használhatom a szerszámot olajozott sűrített levegővel?

Igen, bár a CLEAN sorozat olaj nélküli működésre tervezték, az olajat tartalmazó levegő használata is lehetséges.

Hogyan állítsam be a forgásirányt?

Használja a forgásirány-kapcsolót (29-es jelölés): tolja jobbra a jobb forgáshoz, balra a bal forgáshoz.

Hol találok pótalkatrészeket?

Lépjen kapcsolatba a Bosch vevőszolgálattal, vagy látogasson el a www.bosch-pt.com oldalra. Franciaország esetén hívja a 0811 360122 számot. Tartsa kéznél a szerszám tízjegyű cikkszámát.

HASZNÁLATI ÚTMUTATÓ UML42290 BOSCH

Gürültő/rezgés információ

Kiegészítő fogantyú felszerelése

06071605./06071611./06071615..

• Húzza rá a kiegészítő fogantyút 9 a befogási területre 2. A biztonságos és fáradtságmentes munkatartás elérése érdekében a kiegészítő fogantyút 9 tetszőlegesen elforgathatja.
• Forgassa el a kiegészítő fogantyú beállító szárnyas csavarját az óramutató járásával ellentétes irányba, és forgassa el a kiegészítő fogantyút 9 a kívánt helyzetbe. Ezután húzza meg ismét a szárnyas csavart az óramutató járásával megegyező irányba.

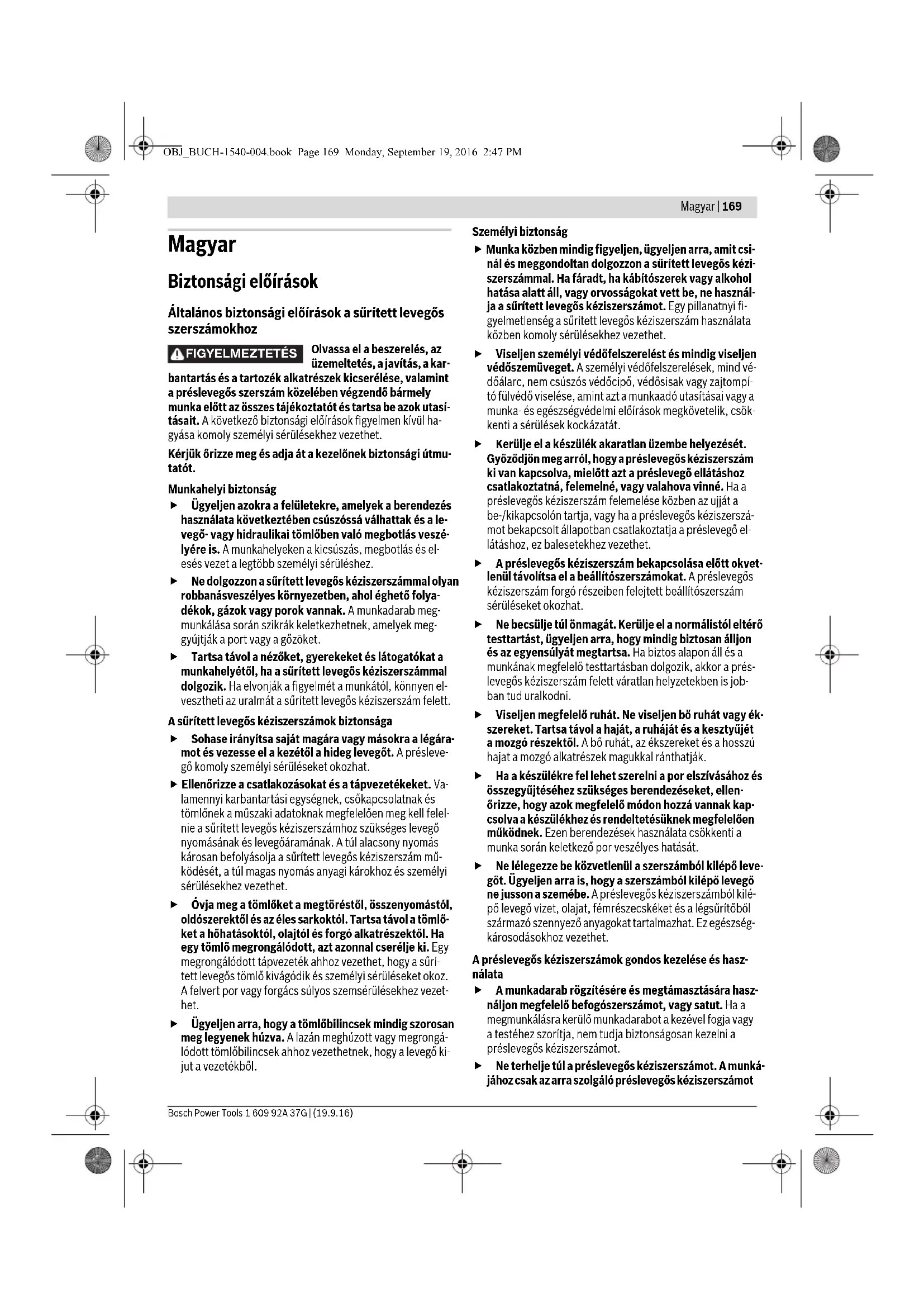

Biztonsági előírások

Általános biztonsági előírások a sűrített levegős szerszámokhoz

FIGYELMEZTETÉS

Olvassa el a beszerelés, az üzemeltetés, a javítás, a karbantartás

Olvassa el a beszerelés, az üzemeltetés, a javítás, a karbantartás és a tartozék alkatrészek kicserélése, valamint a préslevegős szerszám közelében végzendő bármely munka előtt az összes tájékoztatót, és tartsa be azok utasításait. A következő biztonsági előírások figyelmen kívül hagyása komoly személyi sérülésekhez vezethet.

Kérjük, őrizze meg és adja át a kezelőnek a biztonsági útmutatót.

Munkahelyi biztonság

Ügyeljen azokra a felületekre, amelyek a berendezés használata következtében csúszóssá válhatnak, és a levegő- vagy hidraulikai tömlőben való megbotlás veszélyére is. A munkahelyeken a kicsúszás, megbotlás és elesés vezet a legtöbb személyi sérüléshez. Ne dolgozzon a sűrített levegős kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A munkadarab megmunkálása során szikrák keletkezhetnek, amelyek meggyújtják a port vagy a gőzöket. Tartsa távol a nézőket, gyerekeket és látogatókat a munkahelyétől, ha a sűrített levegős kéziszerszámmal dolgozik. Ha elvonják a figyelmét a munkától, könnyen elveszítheti az uralmat a sűrített levegős kéziszerszám felett.

A sűrített levegős kéziszerszámok biztonsága

Soha ne irányítsa saját magára vagy másokra a légáramot, és vezesse el a kezétől a hideg levegőt. A préslevegő komoly személyi sérüléseket okozhat. Ellenőrizze a csatlakozásokat és a tápvezetékeket. Valamennyi karbantartási egységnek, csatlakozónak és tömlőnek a műszaki adatoknak megfelelően meg kell felelnie a sűrített levegős kéziszerszámhoz szükséges levegőnyomásnak és levegőáramnak. A túl alacsony nyomás károsan befolyásolja a sűrített levegős kéziszerszám működését, a túl magas nyomás anyagi károkhoz és személyi sérülésekhez vezethet. Óvja meg a tömlőket a megtöréstől, összenyomástól, oldószerektől és az éles sarkoktól. Tartsa távol a tömlőket a hőhatásoktól, olajtól és forgó alkatrészektől. Ha egy tömlő megrongálódott, azt azonnal cserélje ki. Egy megrongálódott tápvezeték ahhoz vezethet, hogy a sűrített levegős tömlő kivágódik és személyi sérüléseket okoz. A felvert por vagy forgács súlyos szemsérülésekhez vezethet. Ügyeljen arra, hogy a tömlőbilincsek mindig szorosan meg legyenek húzva. A lazán meghúzott vagy megrongálódott tömlőbilincsek ahhoz vezethetnek, hogy a levegő kijut a gépekből.

Személyi Biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon a sűrített levegős kéziszerszámmal. Ha fáradt, ha kábítószer hatása alatt áll, vagy orvosságokat vett be, ne használja a sűrített levegős kéziszerszámot. Egy pillanatnyi figyelmetlenség a sűrített levegős kéziszerszám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint védőálarc, nem csúszó védőcipő, védősisak vagy zajtompító fülvédő viselése, amint azt a munkáltató utasításai vagy a munka- és egészségvédelmi előírások megkövetelik, csökkenti a sérülések kockázatát. ▶ Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy a préslevegős kéziszerszám ki van kapcsolva, mielőtt azt a préslevegő-ellátáshoz csatlakoztatná, felemelné, vagy valahová vinné. Ha a préslevegős kéziszerszám felemelése közben az ujját a be-/kikapcsolón tartja, vagy ha a préslevegős kéziszerszámot bekapcsolt állapotban csatlakoztatja a préslevegő-ellátáshoz, ez balesetekhez vezethet. A préslevegős kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat. A préslevegős kéziszerszám forgó részeiben felejtett beállítószerszám sérüléseket okozhat. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megőrizze. Ha biztos alapon áll és a munkának megfelelő testtartásban dolgozik, akkor a préslevegős kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ha a készülékre fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. Ezen berendezések használata csökkenti a munka során keletkező por veszélyes hatását. Ne lélegezze be közvetlenül a szerszámból kilépő levegőt. Ügyeljen arra is, hogy a szerszámból kilépő levegő ne jusson a szemébe. A préslevegős kéziszerszámból kilépő levegő vizet, olajat, fémszecskéket és a légsűrítőből származó szennyező anyagokat tartalmazhat. Ez egészségkárosodásokhoz vezethet.

A préslevegős kéziszerszámok gondos kezelése és használata

A munkadarab rögzítésére és megtámasztására használjon megfelelő befogószerszámot, vagy satut. Ha a megmunkálásra kerülő munkadarabot a kezével fogja vagy a testéhez szorítja, nem tudja biztonságosan kezelni a préslevegős kéziszerszámot. Ne terhelje túl a préslevegős kéziszerszámot. A munkájához csak az arra szolgáló préslevegős kéziszerszámot

használja. Egy alkalmas préslevegős kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.

Ne használjon olyan préslevegős kéziszerszámot, amelynek a be-/kikapcsolója elromlott. Egy olyan préslevegős kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. Kapcsolja ki a préslevegő-ellátást, mielőtt a berendezésen beállításokat hajt végre, kicseréli a tartozékokat, vagy ha hosszabb ideig nem akarja használni a berendezést. Ez az elővigyázatossági intézkedés megakadályozza a préslevegős kéziszerszám akaratlan üzembe helyezését. A használaton kívüli préslevegős kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják a préslevegős kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el a kezelési utasítást. A préslevegős szerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. Gondosan ápolja a préslevegős kéziszerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megsérülve olyan alkatrészek, amelyek hatással lehetnek a préslevegős kéziszerszám működésére. A préslevegős kéziszerszám alkalmazása előtt javíttassa ki a megsérült alkatrészeket. Sok olyan baleset történik, amelyet a préslevegős kéziszerszám nem kielégítő karbantartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóelemekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be, és azokat könnyebben lehet vezetni és irányítani. A préslevegős kéziszerszámot, a tartozékokat, a betétszerszámokat stb. csak ezen előírásoknak megfelelően használja. Vegye figyelembe a munkafeltételeket és a végzendő munka sajátosságait. Ezzel amennyire lehet, lecsökkenti a porképződést, a rezgéseket és a zajokat is. A préslevegős szerszámot kizárólag szakképzett és iskolázott kezelők szerelhetik fel, állíthatják be és használhatják. A préslevegős szerszámot nem szabad megváltoztatni. A változtatások csökkenthetik a biztonsági útmutató előírásainak hatékonyságát és megnövelhetik a kezelőre váró veszélyeket.

Szerviz

A sűrített levegős kéziszerszámot csak szakképzett személyzet, csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a sűrített levegős kéziszerszám biztonságos szerszám maradjon.

Biztonsági előírások préslevegős fúrógépek számára

Ellenőrizze, hogy olvasható-e a típustábla. Adott esetben szerezzen be a gyártótól egy pót-típustáblát. Egy munkadarab, egy tartozék alkatrész, vagy maga a préslevegős szerszám eltörésekor egyes alkatrészek nagy sebességgel kirepülhetnek.

Üzem közben, javítási és karbantartási munkák végrehajtásakor, valamint a préslevegős szerszám tartozék alkatrészeinek kicserélésekor mindig viseljen ütésálló védőszemüveget. A szükséges védelmi szintet minden egyes alkalmazás esetén külön kell értékelni. A kezelőnek és a karbantartó személyzetnek fizikailag olyan állapotban kell lenniük, hogy megfelelően tudják kezelni a préslevegős szerszám méretét, súlyát és teljesítményét. Mindig számítson a préslevegős szerszám váratlan mozgásaira, amelyek a reakciós erők, vagy a betétszerszám eltörése következtében léphetnek fel. Tartsa szorosan fogva a préslevegős kéziszerszámot, és hozza a testét és a karjait olyan helyzetbe, amelyben fel tudja venni ezeket a mozgásokat. Ezek az óvintézkedések segíthetnek a személyi sérülések megelőzésében. Ha a betétszerszám leblokkolt, azonnal kapcsolja ki a préslevegős szerszámot. Mindig számítson nagy reakciós nyomatékokra, amelyek egy visszarúgás esetén léphetnek fel. A betétszerszám leblokkol, ha:

• a préslevegős szerszám túl van terhelve,
• a préslevegős szerszám beékelődik a munkadarabba vagy
• a csúcsával áthalad a megmunkálásra kerülő anyagon.

A reakciós nyomatékok felfogásához használjon segédeszközöket, például egy támasztó szerkezetet. Ha erre nincs lehetőség, használjon egy pótfogantyút. Sohase vigye a kezét a forgó betétszerszám közelébe. Ellenkező esetben sérüléseket szenvedhet. A préslevegő-ellátás megszakadása, vagy csökkentett üzemi nyomás esetén kapcsolja ki a préslevegős kéziszerszámot. Ellenőrizze az üzemi nyomást és az optimális üzemi nyomás elérésekor ismét indítsa el a készüléket. A préslevegős szerszám alkalmazásakor a munkával kapcsolatos tevékenység végrehajtása közben a kezelő különböző testrészeiben - kéz, karok, vállak, nyak stb. - kellemetlen érzések léphetnek fel. Vegyen fel az ezen préslevegős szerszámmal végzendő munkához egy kényelmes helyzetet, ügyeljen arra, hogy biztonságosan álljon, és kerülje el az előnytelen és olyan testtartásokat, amelyekben nehéz megtartani az egyensúlyt. Hosszabb munkák során célszerű, ha a kezelő megváltoztatja a testtartását, ez segíthet a kellemetlen érzések és a fáradság elkerülésében. Ha a kezelő olyan tüneteket észlel saját magán, mint például tartós rosszullét, panaszok, erős szívdobogás, fájdalom, bizsergés, zsibbadás, égő vagy merev végtagok, ezeket a figyelmeztető jeleket nem szabad figyelmen kívül hagyni. A kezelőnek ezt közölnie kell a munkaadóval és egy szakképzett orvoshoz kell fordulnia. Vigyázat! A betétszerszámok a préslevegős kéziszerszám hosszabb ideig tartó üzemeltetése során erősen felforrósodhatnak. Viseljen védőkesztyűt. A rejtett vezetékek felkutatásához használjon alkalmas fémkereső készülékeket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek.

Kerülje el a feszültség alatt álló vezetékek megérintését. A préslevegős kéziszerszám nincs szigetelve, és a feszültség alatt álló vezetékek megérintése áramütéshez vezethet.

FIGYELMEZTETÉS

A köszörülés, fűrészelés, csiszolás, fúrás és a további

ehhez hasonló tevékenységek során keletkező por rákeltő vagy az embriókra káros hatású lehet, és megváltoztathatja az öröklődő tulajdonságokat meghatározó géneket. Ezekben a porokban többek között a következő anyagok találhatók:

• ólom az ólomtartalmú festékekben és lakkokban;
• kristályos kovaföld a téglában, cementben és más falakban;
• arzén és kromát a vegyszerekkel kezelt faanyagokban.

A megbetegedés kockázata attól függ, milyen gyakran van egy személy kitéve az anyag hatásainak. A veszély csökkentésére csak jól szellőztetett helyiségekben és az anyagnak megfelelő védőfelszerelésben (például olyan különleges maszkkal felszerelve, amely a legkisebb por-részecskéket is kiszűri) dolgozzon.

A munkadarab megmunkálása során még további zajterhelés léphet fel, amelyet megfelelő intézkedésekkel el lehet kerülni, például ha a munkadarab csengő hangot bocsát ki, ezt hangszigetelő anyagok alkalmazásával el lehet fojtani. Ha a préslevegős szerszámhoz egy hangtompító is tartozik, akkor mindig biztosítani kell, hogy ez a préslevegős szerszám üzemeltetésekor kéznél legyen és a használathoz megfelelő állapotban legyen. A rezgések a kezekben és karokban idegkárosodásokat és vérkeringési zavarokat okozhatnak. Viseljen kézhez simuló kesztyűt. A préslevegős kéziszerszámok fogantyúi a préslevegő átáramlása következtében lehűlnek. A meleg kezek kevésbé érzékenyek a rezgésekkel szemben. A bő kesztyűket a forgó alkatrészek elkaphatják. Ha azt látja, hogy a bőr az ujjain vagy a kezén zsibbad, bizsereg, fáj vagy fehérré válik, hagyja abba a préslevegős szerszámmal végzett munkát, tájékoztassa a munkáltatóját és forduljon orvoshoz. Ne hagyja, hogy a fúró a munkadarabon kattogva mozogjon. Ez a rezgések lényeges felerősödéséhez vezethet. A préslevegős szerszám súlyának megtartásához lehetőleg használjon egy állványt, egy húzórudat vagy egy kiegyenlítő felszerelést. A préslevegős szerszámot ne tartsa szorosan, de biztonságosan, készüljön fel a kezére ható reakcióerőkre. A rezgések felerősödhetnek, minél szorosabban tartja a szerszámot. Ha univerzális forgó tengelykapcsolók (karmos tengelykapcsolók) kerülnek alkalmazásra, reteszelőcsapokat kell beszerelni. Használjon Whipcheck-tömlőbiztosítékokat, hogy a tömlő és a préslevegős szerszám vagy több tömlő közötti kapcsolat meghibásodásakor rendelkezzen megfelelő védelemmel. Sohase vigye a préslevegős szerszámot a tömlőnél fogva.

Jelképes ábrák

A következő szimbólumoknak komoly jelentőségük lehet az Ön sűrített levegős kéziszerszámának használatakor. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpretálása segítségére lehet a sűrített levegős kéziszerszám jobb és biztonságosabb használatában.

Jel Magyarázat

Olvassa el a beszerelés, az üzemeltetés, a javítás, a karbantartás és a tartalék alkatrészek kicserélése, valamint a préslevegőszerszám közelében végzendő bármely munka előtt az összes tájékoztatót, és tartsa be azok utasításait. A biztonsági előírások utasításainak figyelmen kívül hagyása komoly személyi sérülésekhez vezethet.

Viseljen védőszemüveget.

W	W	a	t	T
Nm Newtonméter				Energia egysége (forgató nyomaték)
kg	Kilogramm			Tõmeg, suly
Ibs	Font
mm Millimétr	Hosszúság
perc	Percek			Idõartam
s	Másodpercek
perc-1	Fordulat vagy mozgás (pl. lõket) percenként			Üresjárati fordulatszám
bar	bar (pounds per square inch) is			Lëgnyomás
psi
l/s	liter/másodperc kõbláb/perc			Levegõfogyasztás
cfm
dB Decibel				Relativ hangerõ egysége
QC Gyorsváltó tokmány
O	A belő hatlap jele			Szerszámbefogõ egység
■ A külso négyszög jele
UNF	US-finommenet (Unified National Fine menet sorozat)
G	Whitworth menet
NPT	National Pipe Thread menet			Csatlakozó menet

A termék és alkalmazási lehetőségeinek leírása

Olvassa el az összes biztonsági figyelmeztetést és utasítást. A következőkben leírt utasítások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, hajtsa ki a sűrített levegős kéziszerszám képét tartalmazó kihajtható ábra oldalt, és hagyja így kihajtva, miközben ezt az üzemeltetési útmutatót olvassa.

Rendeltetésszerű használat

A préslevegős szerszám fában, fémekben, kerámiában és műanyagokban végzett fúrásra szolgál.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel az ábráknak az ábrákat tartalmazó oldalon. Az ábrák részben csak sematikus ábrák, és eltérhetnek az Ön préslevegős szerszámától.

1 Fúrótengely 2 Befogási terület (például egy potfogantyúnál) 3 Be-/kikapcsoló (kar) 4 Akasztókengyel 5 Tömlőcsatlakozó 6 Kulcsfelület a fúrótengelyen 7 Be-/kikapcsoló 8 Levegőkilépés hangtompítóval 9 Potfogantyú

10 A felakasztó kengyel számára szolgáló rögzítő rés 11 Tömlőbilincs 12 Levegő elvezető tömlő 13 Rögzítőcsavar a ház fedeléhez 14 Ház fedele 15 Levegőkilépés hatlapú anyával 16 Tömítőgyűrű 17 Levegő elvezető készlet (decentralizált) 18 Levegő elvezető készlet csatlakozócsonk 19 Hangtompító a levegő elvezető készleten 20 Csatlakozócsonk a levegő-beömlő nyílásnál 21 Táp levegő tömlő 22 Központi levegő elvezető tömlő 23 Fogaskoszorús fúrótokmány 24 Gyorsbefogó fúrótokmány 25 Tokmánykulcs 26 Szerszámbefogó egység 27 Hátsó hüvely 28 Első hüvely 29 Forgásirány-átkapcsoló *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.

Megfelelőségi nyilatkozat

Egyedüli felelősséggel kijelentjük, hogy a „Műszaki Adatokban” leírásra kerülő termék megfelel a 2006/42/EK irányelvnek és annak módosításaiban található valamennyi idevonatkozó előírásoknak, és megegyezik az alábbi szabványokkal: EN ISO 11148-3.

A műszaki dokumentációja (2006/42/EK) a következő helyen található:

Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Henk Becker

Ezek a préslevegős kéziszerszámok a CLEAN gyártási sorozathoz tartoznak.

A Bosch CLEAN-technika az olajat nem igénylő működése és alacsonyabb levegő- és energiafogyasztás jobban kíméli a felhasználót és a környezetet.

A berendezéseket azonban olajat tartalmazó levegővel is lehet üzemeltetni.

optimalizált levegőfogyasztás - olajmentes

ergonomikus

préslevegős szerszám

csökkentett zajszint

Préslevegős fúrógép egyenes kivitel, pisztoly alakú

Cikkszám	0 607 154 ... 0 607 161 ... 0 607 153 ...
		... 101	... 100	... 101	... 102	... 103	... 520	... 523
Üresjáráti fordulatszám	perc1	3200	2560	2560	2560	3700	3700
Leadott teljesitmény	W	120	400	400	400	400	180	180
	Hp	0,16	0,54	0,54	0,54	0,54	0,24	0,24
max. furatátmérö acélban	mm	4	8	10	8	10	4	4
	in	5/32"	5/16"	3/8"	5/16"	3/8"	5/32"	5/32"
Szállitmány tartalma
-Gyorsbefogó fúrótokmány								●
-Fogaskoszóús fúrótokmány
Jobbra forgás/balra forgás
Fúróorsó menete
-3/8"-24 UNF-2A
-1/2"-20 UNF-2A
Kulcsfelület a fúrótengelyen	mm 14 17 17 17 17 14 14
Nyakátmérő	mm 28 46 46 46 46 -
Max. üzemi nyomás a szerszámál	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91	91
A tomlöcsatlakozás csatlakozó menete		G 1/8"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"
Belső tomlöátmérö	mm	6	10	10	10	10	10	10
Alapjárati levegőfogasyztás	l/s	3,4	15,5	16	15,5	15	7,8	8,5
	cfm	7,2	32,8	33,9	32,8	31,8	16,5	18
Súly az
,EPTA-Procedure 01:2014"	kg	0,52	1,1	1,2	1,3	1,5	0,84	0,88
(01:2014 EPTA-eljárás) szerint	lbs	1,1	2,4	2,6	2,9	3,3	1,8	2,0

A zajmérési eredmények az EN ISO 15744 szabványak megfelelően kerültek meghatározásra.
A présevegős szerszámA-kiérteklt zajszintjének tipikusértéke:Hangnyomás-szint, LpAHangteljesitmény-szint, LwABizonytalanság, KViseljen zajtompíto fulvédö!	dB(A)	76	75	75	75	75	72	72
	dB(A)	87	86	86	86	86	83	83
	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5

ahrezzégiösszertékek (a három irány vektorösszege) és Kbizonytalanság az EN 28927 szabvány szerint:
Furás fémben:	m/s2	4,5	9	9	9	9	< 2,5	< 2,5
ah	m/s2	0,9	1,4	1,4	1,4	1,4	1,5	1,5
K

Cikkszám	0 607 160 ...
		...501	...502	...503	...504	...505	...509	...511
Üresjarati fordulatszám	perc-1	2800	2800	850	750	2200
Leadott teljesitmény	W	320	320	320	320	320	320	320
	Hp	0,43	0,43	0,43	0,43	0,43	0,30	0,30
max. furatátméő acélban	mm	6	6	-	10	10	10	10
	in	1/4"	1/4"	-	3/8"	3/8"	3/8"	3/8"
Szállitmány tartalma
- fúrótokmány nélkül		-	-	●	-	-	-	-
- Gyorsbefogó fúrótokmány		-	●	-	-	●	-	-
- Fogaskoszorús fúrótokmány		●	-	-	●	-	●	●
Jobbra forgás/balra forgás		-	-	-	-	●	●	●
Fúróorsó menete
- 3/8"-24 UNF-2A		●	●	●	●	●	●	●
Kulcsfelület a fúrotengelyen	mm 12	12	14	14	12
Nyakátméő	mm --	-	-	-	-	-	-
Max. üzemi nyomás a szerszámál	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91	91
A tomlócsatlakozás csatlakozómenete	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT
Belső tomlóátméő	mm 10	10	10	10	10
Alapárati levegőfogyasztás	l/s	13	13	13	13	13	13	13
	cfm	27,5	27,5	27,5	27,5	27,5	27,5	27,5
Súly az
"EPTA-Procedure 01:2014"	kg	0,81	0,87	0,71	0,87	1,0	0,96	0,91
(01:2014 EPTA-eljárás) szerint	lbs	1,8	2,0	1,5	2,0	1,4	1,4	2,0
Zaj és vibrácio ertékek
A zajmérési eredmények az EN ISO 15744 szabványak megfeleloen kerültek meghatározásra.
A préslevegős szerszám
A-kiértekelt zajszintjények tipikusertéke:
Hangnyomás-zint, LpA	dB(A)	82	82	82	82	82	82	82
Hangteljesitmény-szint, LwA	dB(A)	93	93	93	93	93	93	93
Bizonytalanság, K	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Viseljen zajtompító fulvédötl
ahreşgési összertékek (a három irány vektorösszege) és K bizonytalanság az EN 28927 szabvány szerint:
Furás fémben:
ahm	m/s2	3,5	3,5	3,5	3,5	3,5	3,5	3,5
K	m/s2	0,9	0,9	0,9	0,9	0,9	0,9	0,9

Sűrítettlevegős fúrógép pisztoly alakú

Cikkszám	0 607 161 ...
		...500	...501	...502	...503	...504	...505	...506	...507
Üresjárati fordulatszám	perc-1	2560	1200	800	640	2560	1200	800	640
Leadott teljesitmény	W	400	400	400	400	400	400	400	400
	Hp	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54
max. furatátméő acéliban	mm	8	10	13	13	8	10	13	13
	in	5/16"	3/8"	1/2"	1/2"	5/16"	3/8"	1/2"	1/2"
Szállitmány tartalma
-Gyorsbefogó fúrótokmány
-Fogaskoszorús fúrótokmány
Jobbra forgás/balra forgás
Fúróorsó menete
-1/2"-20 UNF-2A
Kulcsfelület a fúrótengelyen	mm 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17	●	●	●	●	●	●	●	●
Nyakátmérő	mm 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48	6,3	6,3	6,3	6,3	6,3	6,3	6,3	6,3
Max. üzemi nyomás azszerszámánl	bar	91	91	91	91	91	91	91	91
A tomlöcsatlakozás csatlakozónemenete		G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"
Belsö tomlöátméő	mm 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10	14	14	14	14,2	14	12	14	14
Alapárati levegőfogyasztás	l/s	29,6	29,6	29,6	30	29,6	25,4	29,6	29,6
	cfm
Súly azEPTA-Procedure 01:2014"(01:2014 EPTA-eljárás) sereint	kg	1,1	1,3	1,45	1,5	1,3	1,5	1,5	1,6
	lbs	2,4	2,9	3,2	3,3	2,9	3,3	3,3	3,5

A zajmérési eredmények az EN ISO 15744 szabványak megfelelöen kerültek meghatározásra.
A présvegeðs szerszámA-kiértekt zajszintjénektipikus érteke:Hangnyomás-zint, LpAHangteljesitmény-szint, LwABizonytalanság, KViseljen zajtompíto fulvédöt!	dB(A)	73	73	73	73	73	73	73	73
	dB(A)	84	84	84	84	84	84	84	84
	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5

ahrezzégiösszértékek (a három irány vektorösszege) és Kbizonytalanság az EN 28927 szabvány szerint:
Fúrás fémben:	m/s2	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5
ah	m/s2	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8
K

Az ezen előírásokban megadott rezgésérték az EN ISO 11148 szabványban rögzített mérési módszerrel került meghatározásra, és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti.

A rezgési terhelés pontos becsléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti.

Kiegészítő biztonsági intézkedések a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Összeszerelés

Felakasztó és befogó szerkezet

Felakasztó szerkezet (lásd az „A” ábrát)

Ha a sűrítettlevegős kéziszerszámot egy felakasztó vagy befogó berendezésbe befogva akarja használni, akkor mindenképpen rögzítse a készüléket a berendezésben, mielőtt csatlakoztatná a levegőellátáshoz. Így elkerülheti, hogy a készülék akaratlanul elinduljon. A 4 felakasztó kengyel segítségével a készüléket egy felakasztó szerkezetre lehet rögzíteni. -06071535..

Tegye fel a 4 felakasztó kengyelt a sűrítettlevegős szerszámra, és pattintsa be a 10 résbe.

A sűrítettlevegős szerszám súlypontjának helyzetétől függően az első vagy a hátsó részt lehet használni.

-06071615.. Helyezze fel a 4 akasztó kengyelt a 2 befogási tartományra. Rendszeresen ellenőrizze a felakasztó kengyel és a felakasztó szerkezet horgának az állapotát.

Befogó eszköz

0607 154 101/0607 161 1../0607 161 5..

A megadott 2 befogási tartományban a sűrített levegős kéziszerszámot befoghatja egy befogó szerkezetbe. A lehetőségek szerint használja ki az egész befogási tartományt. Minél kisebb a befogási tartomány, annál erősebben hatnak a befogási erők.

Ne terhelje túl a befogási területeket.

A potfogantyú felszerelése

06071605./06071611./06071615..

Tolja rá a potfogantyút a 2 befogási tartományra. A 9 potfogantyú tetszőleges helyzetbe elforgatható, hogy így a munkát a lehető leginkább fáradságmentes módon lehessen végezni. Forgassa el a potfogantyú beállítására szolgáló szárnyascsavart az óramutató járásával ellenkező irányba, és forgassa el a 9 potfogantyút a kívánt helyzetbe. Ezután az óramutató járásával megegyező irányba forgatva húzza meg ismét szorosan a szárnyascsavart.

Az elvezetett levegő útja

Egy levegőelvezetéssel elvezetheti a levegőt egy levegőelvezető tömlőn keresztül a munkahelyéről, és ezzel egyidejűleg optimális hangtompítást érhet el. Ezzel egyidejűleg a munkafeltételeit is megjavíthatja, mivel a munkahelyet ekkor már nem szennyezi el az olajat tartalmazó levegő, és az nem kavarja fel a port, illetve a forgácsot.

Decentralizált levegőelvezetés (lásd a „B” ábrát) 0607 161 1./0607 161 5..

Csavarja ki a 8 levegőkilepési pontban elhelyezett hangtompítót, és rögzítsen a helyére egy 5 tömlőcsatlakozót. Lazítsa ki a 12 levegőelvezető tömlő 11 tömlőbilincsét, és az 5 tömlőcsatlakozó segítségével rögzítse az elvezető tömlőt, ehhez erősen szorítsa meg a tömlőbilincset.

06071535.1/0607154101

A levegőelvezető gépet a préslevegő-ellátás csatlakoztatása előtt kell felszerelni, mivel ehhez a ház 14 fedelét kell távolítani.

Az elvezetett levegőt egy tartályba lehet vezetni.

Csavarja ki a három 13 rögzítőcsavart, és távolítsa el a ház 14 fedelét. Cserélje ki a hangtompítót a 15 hatlapú anyával, és ismét rögzítse a három rögzítőcsavarral a ház fedelét. Csavarja bele az 5 tömlőcsatlakozót a levegőkilepési pontnál a 15 hatlapú anyába. Lazítsa ki a 12 levegőelvezető tömlő 11 tömlőbilincsét, és az 5 tömlőcsatlakozó segítségével rögzítse az elvezető tömlőt, ehhez erősen szorítsa meg a tömlőbilincset.

Decentralizált levegőelvezetés levegőelvezető készlettel (lásd a C ábrát)

06071611..

A levegő egy levegőtartályba vezethető, ehhez szereljen fel egy decentralizált levegőelvezető készletet.

Megjegyzés: Ügyeljen arra, hogy az 5 tömlőcsatlakozó a levegő-beömlő nyílás 20 csatlakozócsonkjába legyen becsavarva, és hogy a 16 tömítőgyűrű a ház és a 17 levegőelvezető készlet közötti bemélyedésben helyezkedjen el, hogy a kiáramló levegő csak a 12 levegőelvezető tömlőn keresztül tudjon kijutni.

Csavarja be szorosan a levegőelvezető készlet 18 csatlakozócsonkját a levegő-beömlő nyílás 20 csatlakozócsonkjába, majd szerelje rá az 5 tömlőcsatlakozót a 18 csatlakozócsonkra. Cserélje ki a levegőelvezető készlet 19 hangtompítóját a levegőelvezető készlet tömlőcsatlakozójára. Lazítsa ki a 12 levegőelvezető tömlő tömlőbilincsét, és az 5 tömlőcsatlakozó segítségével rögzítse az elvezető tömlőt, ehhez erősen szorítsa meg a tömlőbilincset.

Központi levegőelvezetés (lásd a D ábrát) 0607161.//06071615..

Lazítsa ki a 21 légbevezető tömlő 11 tömlőbilincsét, és rögzítse az 5 tömlőcsatlakozó segítségével a táp levegőtömlőt, ehhez erősen szorítsa meg a tömlőbilincset. Húzza fel a (központi) 22 levegőelvezető tömlőt, amely elvezeti a levegőt a munkahelyről, a 21 táp levegőtömlőre. Csatlakoztassa a sűrített levegős kéziszerszámot a sűrített levegő-ellátáshoz (lásd „Csatlakoztatás a sűrített levegőellátáshoz”, 176. oldal), és húzza rá a (központi) 22 levegőelvezető tömlőt a már felszerelt táp levegőtömlőn át a kéziszerszám végére.

Csatlakoztatás sűrített levegő-ellátáshoz (lásd az E ábrát)

Ügyeljen arra, hogy a levegő nyomása ne legyen alacsonyabb, mint 6,3 bar (91 psi), mivel a sűrített levegős kéziszerszám erre az üzemi nyomásra van méretezve.

A maximális teljesítmény biztosításához tartsa be a „Műszaki adatok” táblázatban megadott belső tömlőátmérő- és csatlakozó menet-méretet. A teljes teljesítmény biztosításához a tömlő hossza nem haladhatja meg a 4 m-t.

A szerszámhoz vezetett sűrített levegőnek nem szabad sem idegen anyagokat, sem nedvességet tartalmaznia, nehogy a sűrített levegős kéziszerszám megrongálódjon, elszennyeződjön vagy megrozsdásodjon.

Megjegyzés: Ennek biztosítására egy préslevegő-karbantartó egységet kell használni. Ez biztosítja a sűrített levegős kéziszerszám kifogástalan működését.

Tartsa be a karbantartási egység használati utasításában leírtakat.

Valamennyi armaturának, összekötővezetéknek és tömlőnek legalább a maximális nyomásra és a szükséges levegőátáramlásra kell méretezve lennie.

Kerülje el a tápvezetékek összenyomását, megtörését, meghúzását, nehogy azok bezsugorodjanak.

Kétségek felmerülése esetén bekapcsolt sűrített levegős kéziszerszám mellett ellenőrizze a belépési ponton a levegő nyomását egy nyomásmérővel.

A sűrített levegő ellátás csatlakoztatása a sűrített levegős kéziszerszámhoz

Csavarja be az 5 tömlőcsatlakozót a levegő-beömlő nyílás 20 csatlakozócsonkjába. A sűrített levegős kéziszerszám belső szeleprészei megrongálódásának megelőzésére az 5 tömlőcsatlakozó be- és kicsavarásakor tartson ellen a levegő-beömlő nyílás 20 kiálló csatlakozócsonkjára felhelyezett 22 mm-es villáskulccsal. Lazítsa ki a 21 táp levegőtömlő 10 tömlőbilincseit és rögzítse a táp levegőtömlőt az 5 tömlőcsatlakozóval, ehhez húzza meg szorosan a tömlőbilincset. Megjegyzés: A táp levegőtömlőt mindig előbb a sűrített levegős kéziszerszámmal, és csak ezután a karbantartási egységgel kapcsolja össze.

A fúrótokmány felszerelése (lásd az „F” ábrát)

Tartsa fogva az 1 fúróorsót a 6 kulcsfelületre felhelyezett hollandi villáskulccsal, és csavarja rá a fúróorsóra a 23 fogaskoszorús fúrótokmányt vagy a 24 gyorsbefogó fúrótokmányt. A fúrótokmányt kb. 20-25 Nm nyomatékkal kell meghúzni.

A fogaskoszorús fúrótokmány kicserélése

Tartsa fogva az 1 fúróorsót a kulcsfelületre felhelyezett megfelelő villáskulccsal. Dugja be a 25 tokmánykulcsot a 23 fogaskoszorús fúrótokmány három furata közül az egyikbe, és balra forgatva lazítsa ki a fúrótokmányt.

Megjegyzés: Egy beékelődött fúrótokmányt a 26 szerszámbefogó egységbe bedugott imbuszkulccsal ellentartva lehet kioldani.

A gyorsbefogó fúrótokmány kicserélése

Tegye le a préslevegős szerszámot egy stabil alátétre (például egy munkapadra). Tartsa fogva az 1 fúróorsót a 6 kulcsfelületre felhelyezett megfelelő villáskulccsal, majd balra forgatva szerelje le a 24 gyorsbefogó fúrótokmányt a fúróorsóról.

Megjegyzés: Egy beékelődött fúrótokmányt a 26 szerszámbefogó egységbe bedugott imbuszkulccsal ellentartva lehet kioldani.

Szerszámcsere (lásd a „G” ábrát)

Fogaskoszorús fúrótokmány

• Forgatással nyissa szét a 23 fogaskoszorús fúrótokmányt, amíg a szerszámot be nem lehet helyezni. Tegye be a szerszámot a tokmányba. Dugja be a 25 tokmánykulcsot a 23 fogaskoszorús fúrótokmány megfelelő furataiba, és egyenletesen beszorítva rögzítse a szerszámot.

A betétszerszám kivétele:

• Forgassa el a 23 fogaskoszorús fúrótokmány anyahüvelyét a tokmánykulccsal az óramutató járásával ellenkező irányba, amíg ki nem lehet venni a betétszerszámot.

Gyorsbefogó fúrótokmány

Tartsa fogva a 24 gyorsbefogó fúrótokmány 27 hátsó hüvelyét, és forgassa el a 28 elülső hüvelyt az óramutató járásával ellenkező irányba, amíg be nem lehet tenni a szerszámot a szerszámbefogó egységbe. Tegye be a szerszámot a tokmányba. Tartsa fogva a 24 gyorsbefogó fúrótokmány 27 hátsó hüvelyét, és csavarja el kézzel erőteljesen a 28 elülső hüvelyt az óramutató járásával megegyező irányba, amíg egy kattanást nem lehet hallani. Ezzel a fúrótokmány automatikusan reteszelésre kerül.

A betétszerszám kivétele:

-A reteszelés automatikusan feloldódik, ha a szerszám eltávolításához a 28 elülső hüvelyt ellenkező irányban elforgatja.

Üzemeltetés

Üzembe helyezés

A sűrített levegős kéziszerszám a bekapcsolt állapotban a levegő belépési pontján mért 6,3 bar (91 psi) üzemi nyomás mellett működik optimálisan.

Be-/kikapcsolás (lásd a H ábrát)

Megjegyzés: Ha a sűrített levegős kéziszerszám például hosszabb állásidő után nem indulna el, szakítsa meg a levegőellátást, és a 26 szerszámbefogó egységnél fogva forgassa át néhányszor a motort. Így meg lehet szüntetni az adhéziós erőket.

Csak akkor kapcsolja be a préslevegős kéziszerszámot, ha használja, hogy takarékoskodjon az energiával.

0607154101/06071611...

• A préslevegős szerszám bekapcsolásához nyomja le és a munka során tartsa lenyomva a 3 kart. -A préslevegős szerszám kikapcsolásához egyszerűen engedje el a 3 kart.

06071535./06071605..

A sűrített levegős kéziszerszám bekapcsolásához nyomja be a 7 be-/kikapcsolót, és tartsa azt a munkaművelet során benyomva. - A sűrített levegős kéziszerszám kikapcsolásához engedje el a 7 be-/kikapcsolót.

• A préslevegős szerszám bekapcsolásához nyomja meg vagy fent vagy lent, és a munka során tartsa lenyomva a két-részes 7 be-/kikapcsolót. - A sűrített levegős kéziszerszám kikapcsolásához engedje el a 7 be-/kikapcsolót.

Forgásirány beállítása (lásd az „1” ábrát)

• Jobbra forgás: Tolja el ütközésig jobbra a 29 forgásirány-átkapcsolót. Balra forgás: Tolja el ütközésig balra a 29 forgásirány-átkapcsolót.

Munkavégzési tanácsok

A hirtelen fellépő terhelések a fordulatszám nagymértékű csökkenéséhez vezetnek, vagy akár le is állítják a berendezést, de nem rongálják meg a motort.

Karbantartás és szerviz

Karbantartás és tisztítás

A karbantartási és javítási munkákkal csak szakképzett személyzet foglalkozzon. Ez biztosítja, hogy a levegős kéziszerszám biztonságos szerszám maradjon.

A erre feljogosított Bosch elektromos szerszám ügyfélszolgálat ezeket a munkákat gyorsan és megbízhatóan elvégzi.

Rendszeres tisztítás

Rendszeresen tisztítsa meg a sűrített levegős kéziszerszámnak a levegő-beömlő nyílásnál elhelyezett szitáját. Ehhez csavarja le az 5 tömlőcsatlakozót, és távolítsa el a szitáról a port és a szennyező részecskéket. Ezután ismét csavarja rá szorosan a tömlőcsatlakozót. A sűrített levegőben található víz- és szennyezésrészecskék rozsdaképződéshez vezetnek és elkoptatják a lamelákat, a szelepeket stb. Ennek megakadályozására töltsön be a 20 levegő-beömlő nyílásba néhány csepp motorolajat. Csatlakoztassa a sűrített levegős kéziszerszámot ismét a sűrített levegő-ellátáshoz (lásd „Csatlakoztatás a sűrített levegő-ellátáshoz”, 176. oldal), és hagyja 5-10 másodpercig járni, a kilépő olajat szívja fel egy kendővel. Ha a sűrített levegős kéziszerszámot hosszabb ideig nem akarja használni, hajtsa mindig végre ezt az eljárást.

Rendszeres időközönként végrehajtott karbantartás

- Az első 150 üzemóra elteltével tisztítsa meg egyenletes oldószerrel a hajtóművet. Tartsa be az oldószer gyártójának az oldószer használatával és eltávolításával kapcsolatos tájékoztatóját. Ezután kenje meg a hajtóművet különleges Bosch hajtóműzsírral. Az első tisztítás után 300 üzemóránként ismételje meg a tisztítási eljárást. Különleges hajtóműzsír (225 ml) Cikkszám 3605430009 - A motorlamellákat egy szakemberrel megfelelő időszakonként felül kell vizsgáltatni, és szükség esetén ki kell cseréltetni.

Kenés a nem a CLEAN gyártási sorozathoz tartozó préslevegős kéziszerszámok esetén

Valamennyi olyan Bosch sűrített levegős kéziszerszámnál, amely nem tartozik a CLEAN-sorozathoz (ez egy különleges sűrített levegős motor, amely olajmentes sűrített levegővel működik), az átáramló levegőhöz állandóan olajpárát kell keverni. Az ehhez szükséges sűrített levegő-olajozó a sűrített levegős kéziszerszám elé kapcsolt sűrített levegő-karbantartási egységben található (közelebbi adatokat ehhez a kompresszor gyártó cégtől kaphat).

A sűrített levegős kéziszerszám közvetlen kenéséhez, vagy a karbantartási egységnél végrehajtásra kerülő hozzákeveréshez használjon SAE 10 vagy SAE 20 motorolajat.

Tartozékok

Minden préslevegős fúrógép fel lehet szerelni fogaskoszorús fúrótokmánnyal vagy gyorsbefogó fúrótokmánnyal is.

A minőségi tartozékaink teljes választékáról az Internetben a www.bosch-pt.com címen vagy a megfelelő szakboltokban informálódhat.

Vevőszolgálat és használati tanácsadás

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a sűrített levegős kéziszerszám típustábláján található 10-jegyű rendelési számot.

A Vevőszolgálat választ ad a termékeknek javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdéseire. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a címen találhatók:

www.bosch-pt.com

A Bosch Használati Tanácsadó Team szívesen segít, ha termékeikkel és azok tartozékaival kapcsolatos kérdései vannak.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyomroi ut. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

Eltávolítás

A sűrített levegős kéziszerszámot, a tartozékokat és csomagolást a környezetvédelmi szempontoknak megfelelően újrafelhasználásra előkészíteni.

A kenőanyagokat és a szűrőket környezetbarát módon kell eltávolítani. Ügyeljen a törvényes előírások betartására. A motorlamellákat szakszerűen kell ártalmatlanítani! A motorlamellák teflont tartalmaznak. Ne hevítse fel ezeket 400 °C fölé, mivel ellenkező esetben egészségkárosító hatású gőz keletkezhet.

Ha a sűrített levegős kéziszerszám már nem használható tovább, kérjük adja le egy újrahasználási központban vagy a kereskedőnél, például egy erre felhatalmazott Bosch vevőszolgálatnál.

A változtatások joga fenntartva.

Pycckn179

Pycckn

BcoCTAB3KcnIpyataHNOHHbIXDOKyMEnTOB,npEDyCMOTpeH HBx H3ROTOBHTeEM DnI PPOdyKUHN,MOY TBXoOHTb HAcToA ue pyKOBOCTBO NO 3KcNlPyataHN, aTaKKe npHIOXeHN. IHΦopMaUNo nOITBepXDeHN COOTBeTcBN CoepXHTCB B pHIOXeHN.

HΦopMaunO cTpaHe npOncXoxJeHnHa Yka3aHa Ha Kopnyce H3dEINH N B pInIOKeHN.

Data n3rTOBneHryka3aHa Ha nocnEHe CTpaHnce 60K KyKOBOCTBa.

A készülékre vonatkozó kapcsolattartási információk a csomagolásban találhatók.

Élettartam

Az élettartam 7 év. Nem ajánlott a gyártási dátumtól számított 5 év elteltével, előzetes ellenőrzés nélkül üzemeltetni (a gyártási dátumot lásd a címkén).

A kritikus meghibásodások és a kezelő vagy felhasználó hibás műveleteinek listája

Ne használja sérült tápkábellel vagy sérült csatlakozóval. Ne használja a készüléket közvetlenül a házon lévő nyílásokon keresztül. Ne használjon kopott vagy sérült elektromos kábelt. Ne használja szabadban (esőben). - Ne engedje, hogy víz kerüljön a házba. - Ne használja erős szikraforrás közelében. - Ne használja forgó alkatrészek közelében.

Határállapotok kritériumai

• Az elektromos kábel sérülésének ellenőrzése

- A ház sérülése

A karbantartás típusa és gyakorisága

Javasoljuk, hogy a készüléket minden használat előtt tisztítsa meg a portól.

Tárolás

• Száraz helyen kell tárolni. Tartsa távol a hőforrásoktól és a közvetlen napfénytől.
• Tároláskor kerülje a hirtelen hőmérséklet-változásokat. Csomagolás nélküli tárolás nem megengedett.
• A tárolási körülményekre vonatkozó részletes követelményeket lásd a GOST 15150 (1. feltétel) szabványban.

Szállítás

Orosz nyelvű szöveg: Ne engedje meg, hogy a csomagolásra mechanikus erőhatások kerüljenek szállítás közben - rakodásnál/kirakodásnál ne használjon semmilyen, a csomagolás elvén működő gépet - a szállítási feltételekre vonatkozó részletes követelményeket lásd a GOST 15150 (5. feltétel) szabványban.

Biztonsági utasítások

Általános biztonsági utasítások pneumatikus szerszámokhoz

TARTALOM
