Tipo de producto	Taladro neumático
Marca	Bosch
Modelo	UML42290
Potencia útil	400 W
Velocidad en vacío	2560 rpm
Presión de trabajo máx.	6,3 bar (91 psi)
Consumo de aire	14 l/s
Diámetro de perforación máx. (acero)	10 mm
Rosca del husillo	1/2"-20 UNF-2A
Peso	1,2 kg
Nivel de presión acústica	73 dB(A)
Vibraciones (perforación metal)	3,5 m/s²
Tipo de portabrocas	Portabrocas automático o de corona dentada
Alimentación	Aire comprimido, 6,3 bar
Mantenimiento	Limpiar regularmente el filtro en la entrada de aire; lubricar con aceite SAE 10 o SAE 20
Seguridad	Usar gafas de protección y protectores auditivos; evitar ropa holgada
Funciones principales	Perforación en madera, metal, cerámica y plástico

Preguntas frecuentes - UML42290 BOSCH

¿Cuál es la presión de aire recomendada para el funcionamiento?

La presión de trabajo óptima es de 6,3 bar (91 psi) medida en la entrada de aire cuando la herramienta está en marcha.

¿Cómo cambiar el portabrocas?

Para cambiar el portabrocas, use una llave plana en la cara de llave del husillo motriz. Para el portabrocas de corona dentada, inserte la llave del portabrocas en los orificios y gire. Para el portabrocas automático, sostenga el casquillo trasero y gire el casquillo delantero.

¿Qué tipo de aceite usar para la lubricación?

Para las herramientas no CLEAN, use aceite de motor SAE 10 o SAE 20 en la unidad de mantenimiento de aire comprimido. Para la serie CLEAN, no es necesaria lubricación.

¿Cómo limpiar la herramienta neumática?

Limpie regularmente el filtro en la entrada de aire desenroscando la conexión y retirando el polvo. También puede introducir unas gotas de aceite y hacer funcionar la herramienta unos segundos.

¿Qué hacer si la herramienta no arranca?

Interrumpa la alimentación de aire comprimido, luego gire el portabrocas a mano varias veces para eliminar las fuerzas de adhesión. Vuelva a conectar el aire.

¿Qué accesorios están disponibles para este taladro?

Los accesorios incluyen portabrocas automáticos, portabrocas de corona dentada, un mango adicional, un estribo de suspensión y kits de evacuación de aire de escape.

¿Cómo evacuar el aire de escape lejos del puesto de trabajo?

Puede instalar un kit de evacuación de aire (descentrado o central) reemplazando el silenciador y fijando una manguera de evacuación. Siga las instrucciones de montaje en el manual.

¿Puedo usar la herramienta con aire comprimido lubricado?

Sí, aunque la serie CLEAN está diseñada para funcionar sin aceite, también es posible usar aire que contenga aceite.

¿Cómo ajustar el sentido de giro?

Use el conmutador de sentido de giro (referencia 29): empújelo a la derecha para giro a la derecha, a la izquierda para giro a la izquierda.

¿Dónde puedo encontrar piezas de repuesto?

Contacte al Servicio de Atención al Cliente Bosch o visite www.bosch-pt.com. Para Francia, llame al 0811 360122. Tenga a mano el número de artículo de diez dígitos de la herramienta.

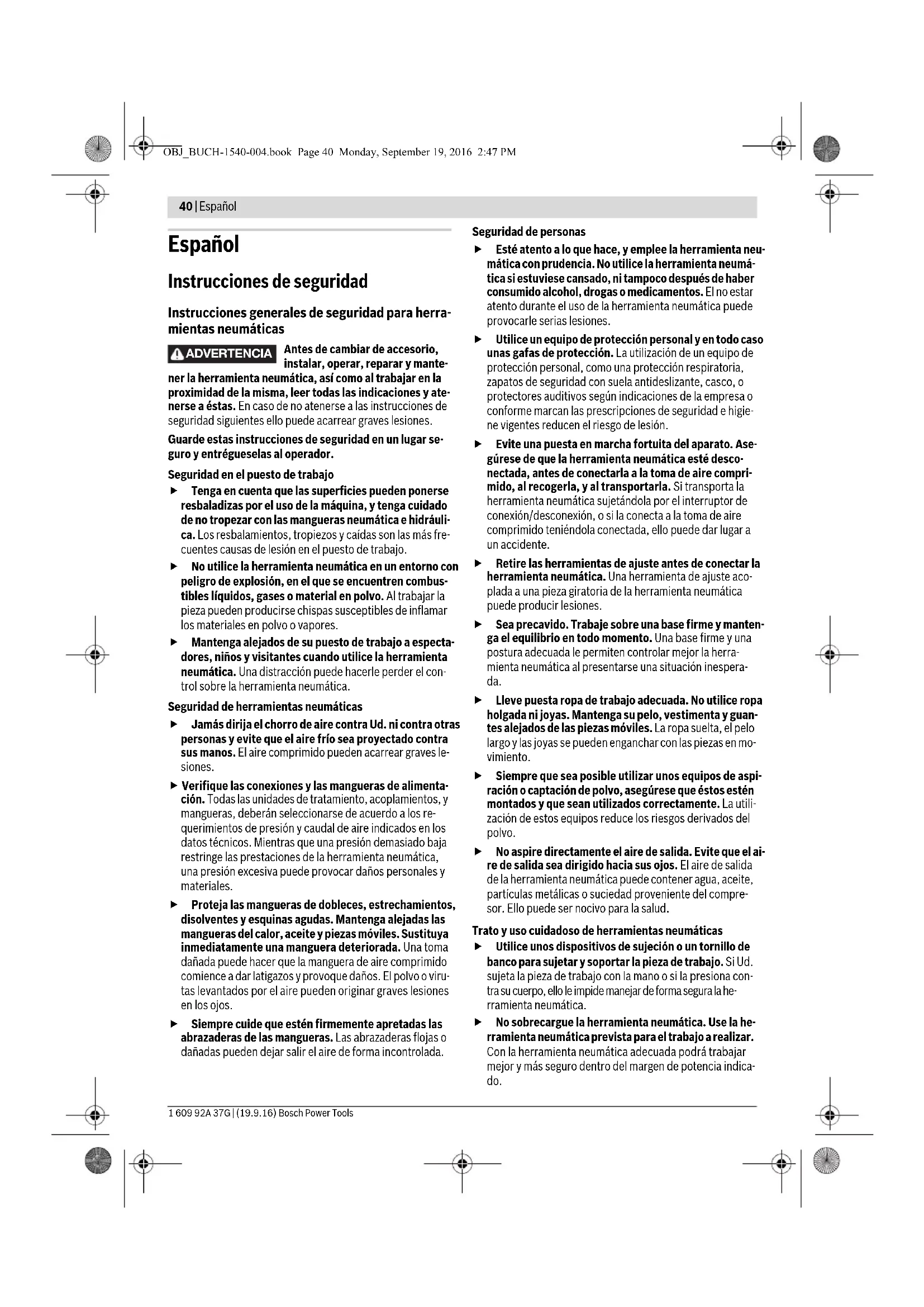

MANUAL DE USUARIO UML42290 BOSCH

Instrucciones de seguridad

Instrucciones generales de seguridad para herramientas neumáticas

ADVERTENCIA

Antes de cambio de accesorio, instalar, operar, reparar y mantener.

Antes de utilizar la herramienta neumática, así como al trabajar en las proximidades de la misma, leer todas las indicaciones y atenerse a ellas. En caso de no atenerse a las instrucciones de seguridad siguientes, ello puede acarrear graves lesiones.

Guarde estas instrucciones de seguridad en un lugar seguro y entrégueselas al operador.

Tenga en cuenta que las superficies pueden ponerse resbaladizas por el uso de la máquina, y tenga cuidado de no tropezar con las mangueras neumáticas e hidráulicas. Los resbalones, tropiezos y caídas son las causas más frecuentes de lesión en el puesto de trabajo. No utilice la herramienta neumática en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Al trabajar la pieza pueden producirse chispas susceptibles de inflamar los materiales en polvo o vapores. Mantenga alejados de su puesto de trabajo a espectadores, niños y visitantes cuando utilice la herramienta neumática. Una distracción puede hacerle perder el control sobre la herramienta neumática.

Tenga en cuenta que las superficies pueden ponerse resbaladizas por el uso de la máquina, y tenga cuidado de no tropezar con las mangueras neumática e hidráulica. Los resbalones, tropiezos y caídas son las más frecuentes causas de lesión en el puesto de trabajo. No utilice la herramienta neumática en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Al trabajar la pieza pueda producirse chispas susceptibles de inflamar los materiales en polvo o vapores. - Mantenga alejados de su puesto de trabajo a espectadores, niños y visitantes cuando utilice la herramienta neumática. Una distracción puede hacerle perder el control sobre la herramienta neumática.

Jamás dirija el chorro de aire contra Ud. ni contra otras personas y evite que el aire frío sea proyectado contra sus manos. El aire comprimido puede acarrear graves lesiones. Verifique las conexiones y las mangueras de alimentación. Todas las unidades de tratamiento, acoplamientos y mangueras deben seleccionarse de acuerdo con los requerimientos de presión y caudal de aire indicados en los datos técnicos. Mientras que una presión demasiado baja restringe las prestaciones de la herramienta neumática, una presión excesiva puede provocar daños personales y materiales. Proteja las mangueras de dobleces, estrechamientos, disolventes y esquinas agudas. Mantenga alejadas las mangueras del calor, aceite y piezas móviles. Sustituya inmediatamente una manguera deteriorada. Una toma dañada puede hacer que la manguera de aire comprimido comience a dar latigazos y provoque daños. El polvo o virutas levantados por el aire pueden originar graves lesiones en los ojos. Siempre cuide de que estén firmemente apretadas las abrazaderas de las mangueras. Las abrazaderas flojas o dañadas pueden dejar salir el aire de forma incontrolada.

Jamás dirija el chorro de aire contra usted ni contra otras personas y evite que el aire frío sea proyectado contra sus manos. El aire comprimido puede acarrear graves lesiones. Verifique las conexiones y las mangueras de alimentación. Todas las unidades de tratamiento, acoplamientos y mangueras deben seleccionarse de acuerdo con los requerimientos de presión y caudal de aire indicados en los datos técnicos. Mientras que una presión demasiado baja restringe las prestaciones de la herramienta neumática, una presión excesiva puede provocar daños personales y materiales. Proteja las mangueras de dobleces, estrechamientos, disolventes y esquinas agudas. Mantenga alejadas las mangueras del calor, aceite y piezas móviles. Sustituya inmediatamente una manguera deteriorada. Una toma dañada puede hacer que la manguera de aire comprimido comience a dar latigazos y provoque daños. El polvo o virutas levantados por el aire pueden originar graves lesiones en los ojos. Siempre asegúrese de que estén firmemente apretadas las abrazaderas de las mangueras. Las abrazaderas flojas o dañadas pueden dejar salir el aire de forma incontrolada.

Seguridad de personas

Esté atento a lo que hace, y emplee la herramienta neumática con prudencia. No utilice la herramienta neumática si estuviese cansado, ni tampoco antes de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta neumática puede provocarle serias lesiones. - Utilice un equipo de protección personal y en todo caso unas gafas de protección. La utilización de un equipo de protección personal, como una protección respiratoria, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos según indicaciones de la Empresa o conforme a las prescripciones de seguridad e higiene vigentes reducen el riesgo de lesión. Evite una puesta en marcha fortuita del aparato. Asegúrese de que la herramienta neumática está desconectada, antes de conectarla a la toma de aire comprimido, al recogerla, y al transportarla. Si transporta la herramienta neumática sujetándola por el interruptor de conexión/desconexión, o si la conecta a la toma de aire comprimido teniéndola conectada, ello puede dar lugar a un accidente. Retire las herramientas de ajuste antes de conectar la herramienta neumática. Una herramienta de ajuste acoplada a una pieza giratoria de la herramienta neumática puede producir lesiones. Sea precavido. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Una base firme y una postura adecuada le permiten controlar mejor la herramienta neumática al presentarse una situación inesperada. Lleve puesta ropa de trabajo adecuada. No utilice ropa holgada ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La ropa suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. Siempre que sea posible utilice equipos de aspiración o captación de polvo, asegúrese de que estén montados y que sean utilizados correctamente. La utilización de estos dispositivos reduce los riesgos derivados del polvo. No aspire directamente el aire de salida. Evite que el aire de salida sea dirigido hacia sus ojos. El aire de salida de la herramienta neumática puede contener agua, aceite, partículas metálicas o suciedad proveniente del compresor. Ello puede ser nocivo para la salud.

Trato y uso cuidadoso de herramientas neumáticas

• Utilice dispositivos de sujeción o un tornillo de banco para sujetar y soportar la pieza de trabajo. Si Ud. sujeta la pieza de trabajo con la mano o si la presiona contra su cuerpo, ello le impide manejar de forma segura la herramienta neumática. No sobrecargue la herramienta neumática. Use la herramienta neumática prevista para el trabajo a realizar. Con la herramienta neumática adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.

No use herramientas neumáticas con un interruptor de conexión/desconexión defectuoso. Las herramientas neumáticas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. Desconecte el aparato de la toma de aire comprimido antes de realizar un ajuste en el mismo, al cambiar de accesorio, o si no pretende usarlo durante largo tiempo. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta neumática.

Guarde las herramientas neumáticas fuera del alcance de los niños. No permita la utilización de la herramienta neumática a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. La utilización de herramientas neumáticas por personas inexpertas puede resultar peligrosa. Cuide la herramienta neumática con esmero. Controle si funciona correctamente, sin atascarse, las partes móviles del aparato, y si existen partes rotas o deterioradas que pudieran afectar el funcionamiento de la herramienta neumática. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta neumática. Muchos de los accidentes se deben a herramientas neumáticas con un mantenimiento deficiente. Mantenga los útiles limpios y afilados. Los útiles de corte mantenidos con esmero, y con buen filo, son menos propensos a atascarse y se dejan guiar mejor. Use esta herramienta neumática, accesorios, útiles, etc. de acuerdo a estas instrucciones. Considere en ellos las condiciones de trabajo y la tarea a realizar. De este modo logrará reducir al mínimo la emisión de polvo, vibraciones y ruido. La herramienta neumática debe ser preparada, ajustada y realizada exclusivamente por personal cualificado y adiestrado al respecto. No está permitido modificar la herramienta neumática. Toda modificación puede mermar la efectividad de las medidas de seguridad y suponer un mayor riesgo para el usuario.

Servicio

Únicamente haga reparar su herramienta neumática por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta neumática.

Instrucciones de seguridad para taladradoras neumáticas

Verifique si es legible la placa de características. En caso contrario, adquiera una placa de recambio del fabricante. En caso de rotura de la pieza de trabajo, de un accesorio, o de la propia herramienta neumática, pueden salir proyectados fragmentos a alta velocidad. Durante la operación, en problemas de reparación y mantenimiento, y al cambiar accesorios en la herramienta neumática, deben emplearse siempre una protección para los ojos resistente a los impactos. El grado de pro

tección necesaria debe determinarse individualmente para cada aplicación.

El operador y el personal de mantenimiento deben estar capacitados para manejar el tiempo, peso y potencia de la herramienta neumática. Esté prevenido contra los posibles movimientos de la herramienta neumática que las fuerzas de reacción o la rotura de la herramienta puedan ocasionar. Sujete con firmeza la herramienta neumática y mantenga su cuerpo y brazos en una posición propicia que le permita absorber estos movimientos. Estas medidas preventivas le podrán ayudar a evitar accidentes. - Desconecte inmediatamente la herramienta neumática en caso de que se bloquee la herramienta. Esté preparado para soportar un elevado par de reacción debido a un retroceso brusco. La herramienta se bloquea en caso de que:

-La herramienta neumática se sobrecargue. - La herramienta se ladee en la pieza de trabajo. - Al traspasar el material.

Utilice unos dispositivos auxiliares para absorber los pares de reacción, p. ej., un soporte. Si esto no fuese posible, emplee una empuñadura adicional. Jamás aproxime su mano a la herramienta en funcionamiento. Podría lesionarse. Al interrumpirse la alimentación de aire o reducirse la presión de servicio, desconecte la herramienta neumática. Controle la presión de servicio y vuelva a arrancar la herramienta tras haber ajustado la presión de servicio óptima. Al trabajar con la herramienta neumática es posible que el usuario experimente una sensación desagradable en las manos, brazos, hombros y en el área del cuello o demás partes del cuerpo. Sujete de forma segura esta herramienta neumática al trabajar, asumiendo una postura cómoda y evitando posiciones desfavorables, o aquellas que le dificulten mantener el equilibrio. Se recomienda que el operador vaya cambiando de postura al efectuar trabajos prolongados, ya que ello puede ayudarle a evitar molestias y fatiga. Si el operador advierte ciertos síntomas como, p. ej., un continuo malestar, molestias, latidos, dolor, hormigueo, entumecimiento, escozor o anquilosis, no debe ignorar estas señales de advertencia. El operador deberá comunicárselo a su superior y consultar a un médico cualificado. ¡Atención! Tras un uso prolongado de la herramienta neumática, las herramientas pueden ponerse muy calientes. Utilice guantes de protección. - Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.

Evite el contacto con cables bajo tensión. La herramienta neumática no está aislada y puede provocarle una descarga eléctrica en caso de tocar con ella un conductor eléctrico bajo tensión.

ADVERTENCIA

El polvo producido al lijar, serrar, amolar, taladrar y demás actividades

similares, puede ser cancerígeno, perjudicar la capacidad de fecundación o provocar daños congénitos. Algunas de las materias que contienen estos polvos son:

• plomo en ciertas pinturas y barnices;
• ácido silícico cristalino en tejas, cemento y otros materiales de construcción;
• arsénico y cromatos en madera tratada químicamente.

El riesgo de enfermedad depende de la frecuencia a la que quede expuesto a estas materias. Para reducir este riesgo deberá trabajar en recintos suficientemente ventilados empleando los equipos de protección correspondientes (p. ej. con aparatos respiratorios especiales capaces de filtrar partículas de polvo microscópicas).

El ruido generado puede aumentar al trabajar las piezas, si bien este puede reducirse recurriendo a unas medidas apropiadas, p. ej., utilizando un material insonorizante en la pieza de trabajo. Si la herramienta neumática integra un silenciador deberá procurarse que este esté disponible siempre en el lugar de aplicación de la herramienta neumática y que se encuentre en perfectas condiciones de trabajo. La exposición a las vibraciones puede ser perjudicial para los nervios y trastornar la circulación sanguínea en manos y brazos. Use guantes muy ceñidos. El chorro de aire comprimido enfría las empuñaduras de las herramientas neumáticas. Las manos calientes son menos sensibles a las vibraciones. Los guantes amplios pueden engancharse con las piezas en rotación. Si observa que sus dedos o manos se entumecen, si siente un hormigueo, dolor, o si se ponen blancos, deje de trabajar con la herramienta neumática, informe a su superior y consulte a un médico. No deje que una broca retenga en la pieza de trabajo. Ello puede provocar un aumento considerable de las vibraciones. Siempre que sea posible contrarreste el peso de la herramienta neumática con un soporte, equilibrador de resorte, o dispositivo de compensación. Sujete la herramienta neumática sin excesiva presión, pero de forma segura, teniendo en cuenta las fuerzas de reacción en la mano. Las vibraciones pueden aumentar si agarra la herramienta con mayor fuerza. En caso de usar acoplamientos giratorios universales (acoplamientos de garras) es obligatorio utilizar espigas de enclavamiento. Utilice seguros de manguera Whipcheck como medida de protección en caso de una desconexión de la manguera en la herramienta neumática o en el empalme de mangueras.

Jamás transporte la herramienta neumática asiéndola de la manguera.

Símbolos

Los símbolos mostrados a continuación pueden ser de importancia en el uso de la herramienta neumática. Es importante que retenga en su memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de forma más segura, la herramienta neumática.

Simbología Significado

• Antes de cambiar de accesorio, instalar, operar, reparar y mantener la herramienta neumática, así como al trabajar en la proximidad de la misma, lea todas las indicaciones y aténgase a estas. En caso de no atenerse a las instrucciones de seguridad e indicaciones ello puede acarrear graves lesiones.

Use unas gafas de protección.

W	W	a	t	P
Nm Newton-metro				Unidad de energia (par de giro)
kg	Kilogramo			Masa, peso
I	Pounds
mm Milimetro Longitud
min	Minutos			Intervalo, duración
s	Segundos
\( \mathbf{m}\mathbf{i}^{-1} \)	Revoluciónes o alternación por minuto			Revoluciónes envacío
bar	bar			Presión de aire
psi	pounds per square inch
l/s	Litros porsegundo			Consumo de aire
cfm	cubic feet/minute
dB Decibelios				Unidad del nivel desonido relativo
QC	Quick change (portaubiletésde cambio rápido)			Alojamente delutil
○	Símbolo para cuadrillointerior
■	Símbolo para cuadrilloexterior
UNF	Roscaónica americana( Unified National FineThread Series)
G	Rosca Whitworth			Rosca de conexión
NPT	National pipe thread

Descripción y prestaciones del producto

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Despliegue y mantenga abierta la solapa con la imagen de la herramienta neumática cuando lea las instrucciones de servicio.

Utilización reglamentaria

La herramienta neumática ha sido diseñada para taladrar en madera, metal, cerámica y plástico.

Componentes principales

La numeración de los componentes está referida a las imágenes en la página ilustrada. Algunas de las imágenes son representaciones esquemáticas que pueden diferir de su herramienta neumática.

1 Husillo de taladrar 2 Zona de agarre (p. ej. para una empuñadura adicional) 3 Interruptor de palanca para conexión/desconexión 4 Gancho

5 Boquilla de conexión 6 Entrecaras en husillo de taladrar 7 Interruptor de conexión/desconexión 8 Salida de aire con silenciador 9 Empuñadura adicional*

10 Ranuras para el estribo de suspensión 11 Abrazadera 12 Manguera de descarga de aire 13 Tornillo de sujeción de tapa de la carcasa 14 Tapa de la carcasa 15 Salida de aire con tuerca hexagonal 16 Junta anular 17 Kit para descarga de aire (descentralizada) 18 Racor de conexión en kit para descarga de aire 19 Silenciador en kit para descarga de aire 20 Racor de conexión en entrada de aire 21 Manguera de toma de aire 22 Manguera de descarga de aire centralizada 23 Portabrocas de corona dentada 24 Portabrocas de sujeción rápida 25 Llave del portabrocas 26 Alojamiento del útil 27 Casquillo posterior 28 Casquillo anterior 29 Selector de sentido de giro "Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios."

Declaración de conformidad

C

Declaramos bajo nuestra exclusiva responsabilidad que el producto descrito en los "Datos técnicos" cumple con todas las disposiciones correspondientes de las Directivas 2006/42/CE inclusive sus modificaciones y está en conformidad con las siguientes normas: EN ISO 11148-3.

Expediente técnico (2006/42/CE) en:

Robert Bosch Power Tools GmbH, PT/ETM9

70538 Stuttgart, GERMANY

Estas herramientas neumáticas pertenecen a la serie CLEAN. La técnica CLEAN de Bosch protege al operador y al ambiente, ya que opera sin aceite y además por su menor consumo de aire y energía.

Sin embargo, también es posible su operación con aire oleoso.

consumption optimized - consumo de aire optimizado

lubrication free - libre de aceite

ergonomic - ergonómica

air tool - herramienta neumática

noise reduction - ruido reducido

Taladradora neumática recta pistola

N° de articulo	0 607 154 ... 0 607 161 ... 0 607 153 ...
	... 101	... 100	... 101	... 102	... 103	... 520	... 523
Revoluciónles en vacío	min-1	3200	2560	2560	3700	3700
Potencia fácil	W	120	400	400	400	180	180
	Hp	0,16	0,54	0,54	0,54	0,54	0,24
Diámetro de taladro max. en acero	mm	4	8	10	8	10	4
	in	5/32"	5/16"	3/8"	5/16"	3/8"	5/32"
Material que se adjunta
- Portabocas de sujeción rápida		-	-	-	-	-	●
- Portabocas de corona dentada		●	●	●	●	●	-
Giro aarethas/izquierdas		-	-	-	-	-	-
Rosca del husillo
- 3/8"-24 UNF-2A		●	-	-	-	-	-
- 1/2"-20 UNF-2A		-	●	●	●	●	●
Entrecaras en husillo de taladrar	mm 14 17 17 17 17 14 14
Diámetro de cuello de sujeción	mm 28 46 46 46 -
Presión de trabajo max. en laherramenta	bar	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91
Rosca de conexión del racor demanguera		G 1/8"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"
Diámetro inferior de manguera	mm	6	10	10	10	10	10
Consumo de aire en vacío	I/s	3,4	15,5	16	15,5	15	7,8
	cfm	7,2	32,8	33,9	32,8	31,8	16,5
Peso según	kg	0,52	1,1	1,2	1,3	1,5	0,84
EPTA-Procedure 01:2014	I	1,1	2,4	2,6	2,9	3,3	1,8

Valores de emisión de ruidos determinados según EN ISO 15744.
El nivel de presión sonora típico de la herramienta neuática, determinado con un filtro A, asciende a:
Nivel de presión sonora LpA	dB(A)	76	75	75	75	75	72	72
Nivel de potencia acústica LwA	dB(A)	87	86	86	86	86	83	83
Tolerancia K	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5
|Utilizar protectores auditivos|

Nivel total de vibraciones a_h (suma vectorial de tres direcciones) y tolerancia K determinados según EN 28927:

Taladradora neumática Pistola
N° de articulo	0 607 160 ...
	...501	...502	...503	...504	...505	...509	...511
Revolución en vacío	\( min^{-1} \)	2800	2800	850	750	2200
PotenciaCTL	W	320	320	320	320	320	320	320
	Hp	0,43	0,43	0,43	0,43	0,43	0,30	0,30
Diámetro de taladro max. en acero	mm	6	6	-	10	10	10	10
	in	1/4"	1/4"	-	3/8"	3/8"	3/8"	3/8"
Material que se adjunta
- sin portabrócas		-	-	●	-	-	-	-
- Portabocas de sujeción rápida		-	●	-	-	●	-	-
- Portabocas de corona dentada		●	-	-	●	-	●	●
Giro a derechas/izquierdas		-	-	-	-	●	●
Rosca del husillo
- 3/8"-24 UNF-2A		●	●	●	●	●	●	●
Entrecaras en husillo de taladrar	mm 12 12 12 14 14 12
Diámetro de cuello de sujeción	mm--	-	-	-	-	-
Presión de trabajo max. en laherramenta	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91	91
Rosca de conexión del racor demanguera		1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT
Diámetro interior de manguera	mm 10 10 10 10 10 10
Consumo de aire en vacío	I/s	13	13	13	13	13	13	13
	cfm	27,5	27,5	27,5	27,5	27,5	27,5	27,5
Peso según	kg	0,81	0,87	0,71	0,87	1,0	0,96	0,91
EPTA-Procedure 01:2014	|	1,8	2,0	1,5	2,0	1,4	1,4	2,0
Información sobre ruidos y vibraciones
Valores de emisión de ruidos determinados según EN ISO 15744.
El nivel de presión sonora típico delherramentalneumática,determinado con un filtro A,asciende a:Nivel de presión sonora \( L_{\text{DA}} \)	dB(A)	82	82	82	82	82	82	82
Nivel de potencia acústica \( L_{\text{WA}} \)	dB(A)	93	93	93	93	93	93	93
Tolerancia K	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5
jUtilizar protectores auditivos!
Nivel total de vibraciones \( a_h \) (suma vectorial de tres direcciones) y tolerancia K determinados según EN 28927:
Taladrado en metal:\( a_h \)	\( m/s^2 \)	3,5	3,5	3,5	3,5	3,5	3,5	3,5
K	\( m/s^2 \)	0,9	0,9	0,9	0,9	0,9	0,9	0,9

Taladradora neumática pistola

N° de articulo	0 607 161 ...
		... 500	... 501	... 502	... 503	... 504	... 505	... 506	... 507
Revoluciónles en vacío	\( min^1 \)	2560	1200	800	640	2560	1200	800	640
Potencia uyil	W	400	400	400	400	400	400	400	400
	Hp	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54
Diámetro de taladro mx. en acero	mm	8	10	13	13	8	10	13	13
	in	5/16"	3/8"	1/2"	1/2"	5/16"	3/8"	1/2"	1/2"
Material que se adjunta
- Portabocas de sujeción rápida		-	-	-	-	●	●	●	●
- Portabocas de corona dentada		●	●	●	●	-	-	-	-
Giro a derechos/izquierdas		-	-	-	-	-	-	-	-
Rosca del husillo
- 1/2"-20 UNF-2A		●	●	●	●	●	●	●	●
Entrecaras en husillo de taladrar	mm 17	17 17	17 17	17 17	17 17
Diámetro de cuello de sujeción	mm 48	48 48	48 48	48 48	48 48
Presión de trabajo mx. en laherr模板	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91	91	91
Rosca de conexión del racor demanguera		G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"
Diámetro inferior de manguera	mm	10	10	10	10	10
Consumo de aire en vacio	l/s	14	14	14	14,2	14	12	14	14
	cfm	29,6	29,6	29,6	30	29,6	25,4	29,6	29,6
Peso según	kg	1,1	1,3	1,45	1,5	1,3	1,5	1,5	1,6
EPTA-Procedure 01:2014	I	2,4	2,9	3,2	3,3	2,9	3,3	3,3	3,5

Valores de emisión de ruidos determinados según EN ISO 15744.
El nivel de presión sonora típico de la herramenta neuática, determinado con un filtro A, asciende a:
Nivel de presión sonora LpA	dB(A)	73	73	73	73	73	73	73	73
Nivel de potencia acústica LwA	dB(A)	84	84	84	84	84	84	84	84
Tolerancia K	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Utilizar protectores auditivos!

Nivel total de vibraciones a_h (suma vectorial de tres direcciones) y tolerancia K determinados según EN 28927:

El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN ISO 11148 y puede servir como base de comparación con otras herramientas neumáticas. Internacional es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta neumática. Por ello, el nivel de vibraciones suele ser diferente si la herramienta neumática se utiliza para otras aplicaciones, con accesorios diferentes, con útiles divergentes, o si el mantenimiento de la misma fuese deficiente. Esto puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que la herramienta neumática está desconectada, o bien está en funcionamiento bajo el tiempo de su vida. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: mantenimiento de la herramienta neumática y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Montaje

Dispositivo de suspensión y agarre

Suspensor (ver figura A)

• Si desea trabajar con la herramienta fijándola a un dispositivo de suspensión o agarre, preste atención a sujetarla primeramente en el dispositivo, antes de conectarla a la toma de aire. Con ello se evita que esta se ponga a funcionar accidentalmente.

El estribo de suspensión 4 le permite sujetar la herramienta neumática a un dispositivo.

Aloje el estribo de suspensión 4 en la herramienta neumática de manera que enclave en las ranuras 10.

Acorde con el centro de gravedad de la herramienta neumática, puede Ud. utilizar las ranuras anteriores o posteriores.

Inserte el estribo de suspensión 4 en la zona de agarre 2.

Controle periódicamente el estado del estribo de suspensión y del gancho perteneciente al suspensor.

Dispositivo de sujeción

0607 154 101/0 607 161 1../0 607 161 5..

Dentro de la zona de agarre 2 puede Ud. sujetar la herramienta neumática en un dispositivo de agarre. Se recomienda emplear la zona de agarre completa. Cuanto menor sea la anchura de la zona de agarre empleada, tanto mayor es el esfuerzo resultante.

No apriete en exceso la zona de agarre.

Montaje de la empuñadura adicional

06071605./06071611./06071615..

• Introduzca la empuñadura adicional 9 en la zona de agarre 2.

La empuñadura adicional 9 puede girarse a cualquier posición para permitirle trabajar manteniendo una postura firme y cómoda.

• Gire en sentido contrario a las agujas del reloj el tornillo de mariposa y gire la empuñadura adicional 9 a la posición deseada. Seguidamente apriete en el sentido de las agujas del reloj el tornillo de mariposa.

Conducto de aire de salida

El conducto de aire de salida le permite evacuar el aire de salida fuera de su puesto de trabajo a través de una manguera. Además, se mejoran las condiciones de trabajo ya que su puesto de trabajo no es contaminado con aire oleoso, y no es posible que se arremoline polvo ni virutas.

Salida de aire descentralizada (ver figura B)

06071611./06071615..

• Desenrosque el silenciador de la calidad de aire 8 y monte en su lugar la boquilla de conexión 5.
• Afloje la abrazadera 11 de la manguera de descarga de aire 12 y fije esta última a la boquilla de conexión 5, apretando firmemente la abrazadera.

El conducto de aire de salida debe montarse antes de conectar la toma de aire comprimido, ya que es necesario desmontar la tapa de la carcasa 14.

Usted puede conducir el aire de salida hacia un depósito.

• Afloje los tres tornillos de sujeción 13 y retire la tapa de la carcasa 14.
• Sustituya el silenciador por la tuerca hexagonal 15 y fije nuevamente la tapa de la carcasa con los tres tornillos de sujeción.
• Enrosque la boquilla de conexión 5 en la tuerca hexagonal 15 de la salida de aire.
• Afloje la abrazadera 11 de la manguera de descarga de aire 12 y fije esta última a la boquilla de conexión 5, apretando firmemente la abrazadera.

Salida de aire descentralizada con kit (ver figura C) 06071611..

Usted puede dirigir el aire de salida hacia un depósito empleando un kit para descarga de aire 17 descentralizada.

Observación: Preste atención a que la boquilla de conexión 5 no esté enroscada en el racor 20 de la entrada de aire y que la junta anular 16 esté ubicada en la cavidad entre la carcasa y el kit para descarga de aire 17 para que el aire de salida pueda ser evacuado solamente por la manguera de descarga de aire 12.

• Enrosque firmemente el racor de conexión 18 del kit para descarga de aire en el racor 20 de la entrada de aire y, a continuación, la boquilla de conexión 5 en el racor de conexión 18.

Sustituya el silenciador 19 del kit para descarga de aire por la boquilla de conexión de este último. - Afloje la abrazadera 11 de la manguera de descarga de aire 12 y fije esta última a la boquilla de conexión 5, apretando firmemente la abrazadera.

Salida de aire centralizada (ver figura D)

• Afloje la abrazadera 11 de la manguera de toma de aire 21 y fije esta última a la boquilla de conexión 5 apretando firmemente la abrazadera. Monte la manguera de descarga de aire (centralizada) 22, encargada de evacuar el aire del puesto de trabajo, sobre la manguera de alimentación 21. Conecte la herramienta neumática a la toma de aire (ver "Conexión a la toma de aire", página 48) y aproxime, en dirección al extremo de la herramienta, la manguera de descarga de aire (centralizada) 22, deslizándola sobre la manguera de alimentación.

Conexión a la toma de aire (ver figura E)

• Preste atención a que la presión del aire no sea inferior a 6,3 bar (91 psi), ya que la herramienta neumática se ha diseñado para esta presión de servicio.

Para alcanzar la potencia máxima se deberá utilizar una manguera con el diámetro interior y la rosca de conexión indica

dos en la tabla "Datos técnicos". Por igual motivo, la longitud de la manguera no debe exceder los 4 m.

El aire comprimido abastecido debe estar exento de cuerpos extraños y humedad para proteger la herramienta neumática de daños, suciedad y del óxido.

Observación: Es preciso utilizar una unidad de tratamiento de aire comprimido. Esta garantiza un funcionamiento correcto de las herramientas neumáticas.

Observe las instrucciones de manejo de la unidad de tratamiento.

Todos los accesorios, tuberías y mangueras de conexión deberán seleccionarse de acuerdo a la presión y al caudal de aire requeridos.

Evite el estrechamiento de la manguera de alimentación, p. ej., debido a un aplastamiento, doblado o tracción.

En caso de duda, mida la presión en la entrada de aire con un manómetro teniendo conectada la herramienta neumática.

Conexión de la alimentación de aire a la herramienta neumática

• Enrosque la boquilla de conexión 5 en el racor de conexión de la entrada de aire 20. Para no perjudicar las piezas de la válvula en el interior de la herramienta, es necesario sujetar el racor de conexión en la entrada de aire 20 con una llave fija (entrecaras 22 mm) al enroscar y desenroscar la boquilla para la manguera 5.
• Afloje las abrazaderas 11 de la manguera de alimentación 21 y fije la manguera de alimentación a la boquilla de conexión 5 apretando firmemente la abrazadera. Observación: Siempre fije primero la manguera de alimentación al aparato, y seguidamente a la unidad de tratamiento.

Montaje del portabrocas (ver figura F)

• Sujete el husillo de taladrar 1 aplicando una llave fija apropiada al entrecaras 6 y enrosque el portabrocas de corona dentada 23 o el portabrocas de sujeción rápida 24 en el husillo de taladrar. El portabrocas debe apretarse con un par de 20-25 Nm, aprox.

Cambio del portabrocas de corona dentada

• Sujete el husillo 1 aplicando a su entrecaras una llave fija apropiada.
• Inserte la llave del portabrocas 25 en uno de los tres taladros del portabrocas de corona dentada 23 y afloje el mismo girándolo a izquierdas.

Observación: Si el portabrocas se resiste a ser aflojado, haga contrapalanca montando una llave macho hexagonal en el alojamiento del útil 26.

Cambio del portabrocas de sujeción rápida

• Deposite la herramienta neumática sobre una base firme como, p. ej., un banco de trabajo.
• Sujete el husillo de taladrar 1 aplicando una llave fija apropiada al entrecaras 6 y afloje el portabrocas de sujeción rápida 24 girándolo a izquierdas.

Observación: Si el portabrocas se resiste a ser aflojado, haga contrapalanca montando una llave macho hexagonal en el alojamiento del útil 26.

Cambio de útil (ver figura G)

Portabrocas de corona dentada

Gire el portabrocas de corona dentada 23 lo suficiente para poder alojar el útil. Inserte el útil. - Introduzca la llave del portabrocas 25 en cada uno de los taladros del portabrocas de corona dentada 23 y apriete uniformemente el útil.

Desmontaje del útil: Gire en sentido contrario a las agujas del reloj el casquillo del portabrocas de corona dentada 23 con la llave del portabrocas, de manera que pueda retirar el útil.

Portabrocas de sujeción rápida

• Sujete el casquillo posterior 27 del portabrocas de sujeción rápida 24 y gire el casquillo anterior 28 en sentido contrario a las agujas del reloj, de manera que pueda insertar la herramienta. Inserte la herramienta. Sujete el casquillo posterior 27 del portabrocas de sujeción rápida 24 y gire firmemente el casquillo anterior 28 en el sentido de las agujas del reloj hasta que perciba un clic. El portabrocas queda enclavado así de forma automática.

Desmontaje de la herramienta: - Para desmontar la herramienta, es preciso desenclavar el portabrocas girando el casquillo anterior 28 en sentido contrario.

Operación

Puesta en marcha

La herramienta neumática trabaja en forma óptima a una presión de trabajo de 6,3 bar (91 psi), medida en la entrada del aire con la herramienta neumática conectada.

Observación: Si la herramienta neumática no se pone en marcha, p. ej., al no haberla utilizado durante mucho tiempo, interrumpa la alimentación de aire y gire varias veces el motor accionado con la mano el portabrocas 26. De esta manera se eliminan las fuerzas de adhesión.

Para ahorrar energía, encienda la herramienta neumática solo cuando vaya a utilizarla.

0607154101/06071611..

• Para conectar la herramienta neumática presione la palanca 3 y manténgala accionada durante el proceso de trabajo.
• Para desconectar la herramienta neumática, suelte la palanca 3.

06071535./06071605..

• Para la conexión de la herramienta neumática, presione el interruptor de conexión/desconexión 7 y manténgalo accionado durante el trabajo.
• Para desconectar la herramienta neumática, suelte el interruptor de conexión/desconexión 7.

• Para conectar la herramienta neumática, presione el gatillo de arriba o de abajo del interruptor de conexión/desconexión y manténgalo accionado durante el trabajo.
• Para desconectar la herramienta neumática, suelte el interruptor de conexión/desconexión 7.

Ajuste del sentido de giro (ver figura I)

Giro a derechas: Empuje hasta el tope, hacia la derecha, el selector de sentido de giro 29. Giro a izquierdas: Empuje hasta el tope, hacia la izquierda, el selector de sentido de giro 29.

Instrucciones para la operación

Un aumento de carga repentino reduce fuertemente las revoluciones o incluso llega a detener el aparato, sin que ello afecte al motor.

Mantenimiento y servicios

Mantenimiento y limpieza

Únicamente deje realizar problemas de mantenimiento y reparación a personal técnico cualificado. Solamente así se mantiene la calidad de la herramienta neumática.

Un servicio técnico autorizado Bosch realiza estos trabajos rápida y concienzudamente.

Limpieza periódica

Limpie con regularidad el tamiz de la entrada de aire de la herramienta neumática. Para ello, desmonte la boquilla de conexión 5 y elimine las partículas de polvo y suciedad del tamiz. A continuación, vuelva a apretar la boquilla de conexión. -Las partículas de agua y de suciedad que contiene el aire comprimido fomentan la formación de óxido y el desgaste de las paletas, válvulas, etc. Para evitar esto, introduzca unas cuantas gotas de aceite para motores en la entrada de aire 20. Vuelva a conectar la herramienta neumática a la alimentación de aire (ver "Conexión a la toma de aire", página 48) y déjela funcionar de 5-10 s recogiendo en un paño el aceite que sale. Siempre que no vaya a utilizar la herramienta neumática durante un largo tiempo, se recomienda aplicar este procedimiento.

Mantenimiento periódico

• Después de las primeras 150 horas de servicio, limpie el engranaje con un disolvente suave. Siga las instrucciones de uso y eliminación del disolvente que el fabricante recomienda. Seguidamente, lubrique el engranaje con una grasa especial para engranajes Bosch. Después de la primera limpieza, repita las limpiezas siguientes cada 300 horas, procediendo de igual forma. Grasa especial para engranajes (225 ml) N.º de artículo 3605 430 009. Las paletas del motor deben ser inspeccionadas con regularidad por un técnico y sustituirse, si procede.

Lubricación de herramientas neumáticas que no pertenecen a la serie CLEAN

En todas las herramientas neumáticas Bosch que no pertenezcan a la serie CLEAN (motor de construcción especial que trabaja con aire comprimido exento de aceite) deberá aportarse continuamente una neblina de aceite al aire de entrada. El aceitador requerido para ello se encuentra en la unidad de tratamiento del aire comprimido situada antes de la toma de la herramienta neumática (para más detalles, consulte al fabricante del compresor).

Para lubricar directamente la herramienta neumática o para rellenar la unidad de tratamiento, deberá emplearse aceite para motores SAE 10 o SAE 20.

Accesorios especiales

Todas las taladradoras neumáticas pueden equiparse con portabrocas de corona dentada o portabrocas de sujeción rápida.

Información sobre el programa completo de accesorios de calidad la obtiene en internet bajo www.bosch-pt.com o en su comercio especializado habitual.

Servicio técnico y atención al cliente

Para cualquier consulta o pedido de piezas de repuesto, es imprescindible indicar el n.º de artículo de 10 dígitos que figura en la placa de características de la herramienta neumática.

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramentasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: [phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleíta Norte

Caracas 107

Tel.: [phone]

50 | Español

México

Robert Bosch S. de R.L. de C.V.

Circuito G. Gonzáles Camarena 333

Centro de Ciudad Santa Fe - 01210 - México DF

Tel. Interior: (01) 800 6271286

Tel. D.F.: 52843062

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: [phone]

E-Mail: [e-mail]

Perú

Robert Bosch S.A.C.

Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)

Buzón Postal Lima 41 - Lima

Tel.: [phone]

Chile

Robert Bosch S.A.

Calle El Cacique

0258 Providencia - Santiago

Tel.: [phone]

Eliminación

Se recomienda que la herramienta neumática, los accesorios y el embalaje sean sometidos a un proceso de recuperación que respete el medio ambiente.

Deseche los lubricantes y agentes limpiadores de acuerdo con el medio ambiente. Observe las prescripciones legales al respecto.

• Deseche adecuadamente las paletas del motor. Las paletas del motor contienen teflón. No las caliente por encima de 400 °C, para evitar que se formen vapores nocivos para la salud.

Entregue las herramientas neumáticas inservibles a un centro de reciclaje o al comercio, p. ej., a un servicio oficial Bosch.

Reservado el derecho de modificación.

Portugués

Seguridad en el lugar de trabajo

Proceso Técnico (2006/42/CE) em:

Robert Bosch Power Tools GmbH, PT/ETM9

70538 Stuttgart, GERM

Henk Becker

No sobrecargue la zona de apriete.

-Coloque la herramienta neumática sobre una base estable (p. ej. banco de trabajo).

Mandril de apriete rápido

Servicio posventa y consultoría de aplicación

Valores de vibración

Cambio del mandril de corona

Sujete firmemente la herramienta, colocando la llave adecuada sobre los bordes previstos para la llave. Inserte la llave del mandril 25 en uno de los tres orificios del mandril de corona 23 y gírela hacia la izquierda.

Nota: puede aflojar un mandril firmemente apretado sujetándolo con una llave de seis aristas, insertada en el portabrocas 26.

www.bosch-pt.com
