Tipo de produto	Furadeira pneumática
Marca	Bosch
Modelo	UML42290
Potência útil	400 W
Velocidade sem carga	2560 tr/min
Pressão de trabalho máx.	6,3 bar (91 psi)
Consumo de ar	14 l/s
Diâmetro de perfuração máx. (aço)	10 mm
Rosca do mandril	1/2"-20 UNF-2A
Peso	1,2 kg
Nível de pressão sonora	73 dB(A)
Vibrações (perfuração metal)	3,5 m/s²
Tipo de mandril	Mandril automático ou de coroa dentada
Alimentação	Ar comprimido, 6,3 bar
Manutenção	Limpar regularmente o filtro na entrada de ar; lubrificar com óleo SAE 10 ou SAE 20
Segurança	Usar óculos de proteção e protetores auriculares; evitar roupas largas
Funções principais	Perfuração em madeira, metal, cerâmica e plástico

Perguntas frequentes - UML42290 BOSCH

Qual é a pressão de ar recomendada para o funcionamento?

A pressão de trabalho ideal é de 6,3 bar (91 psi) medida na entrada de ar quando a ferramenta está em funcionamento.

Como trocar o mandril de perfuração?

Para trocar o mandril, use uma chave de boca na face chave do eixo de acionamento. Para o mandril de coroa dentada, insira a chave do mandril nos furos e gire. Para o mandril automático, segure o anel traseiro e gire o anel dianteiro.

Qual tipo de óleo usar para a lubrificação?

Para ferramentas não CLEAN, use óleo de motor SAE 10 ou SAE 20 na unidade de manutenção de ar comprimido. Para a série CLEAN, nenhuma lubrificação é necessária.

Como limpar a ferramenta pneumática?

Limpe regularmente o filtro na entrada de ar desapertando a conexão e removendo as poeiras. Você também pode introduzir algumas gotas de óleo e fazer a ferramenta funcionar por alguns segundos.

O que fazer se a ferramenta não ligar?

Interrompa o fornecimento de ar comprimido, em seguida gire o porta-ferramenta manualmente várias vezes para eliminar as forças de adesão. Reconecte o ar.

Quais acessórios estão disponíveis para esta furadeira?

Os acessórios incluem mandris automáticos, mandris de coroa dentada, uma alça adicional, um suporte de suspensão e kits de evacuação de ar de escape.

Como evacuar o ar de escape para longe do posto de trabalho?

Você pode instalar um kit de evacuação de ar (descentralizado ou central) substituindo o silenciador e fixando uma mangueira de evacuação. Siga as instruções de montagem no manual.

Posso usar a ferramenta com ar comprimido lubrificado?

Sim, mesmo que a série CLEAN seja projetada para funcionar sem óleo, o uso de ar contendo óleo também é possível.

Como ajustar o sentido de rotação?

Use o interruptor de sentido de rotação (referência 29): empurre para a direita para rotação direita, para a esquerda para rotação esquerda.

Onde posso encontrar peças de reposição?

Contate o Serviço Pós-Venda Bosch ou acesse www.bosch-pt.com. Para a França, ligue para 0811 360122. Tenha em mãos o número de artigo de dez dígitos da ferramenta.

MANUAL DE UTILIZADOR UML42290 BOSCH

Informações sobre ruídos e vibrações

Informações sobre ruídos e vibrações

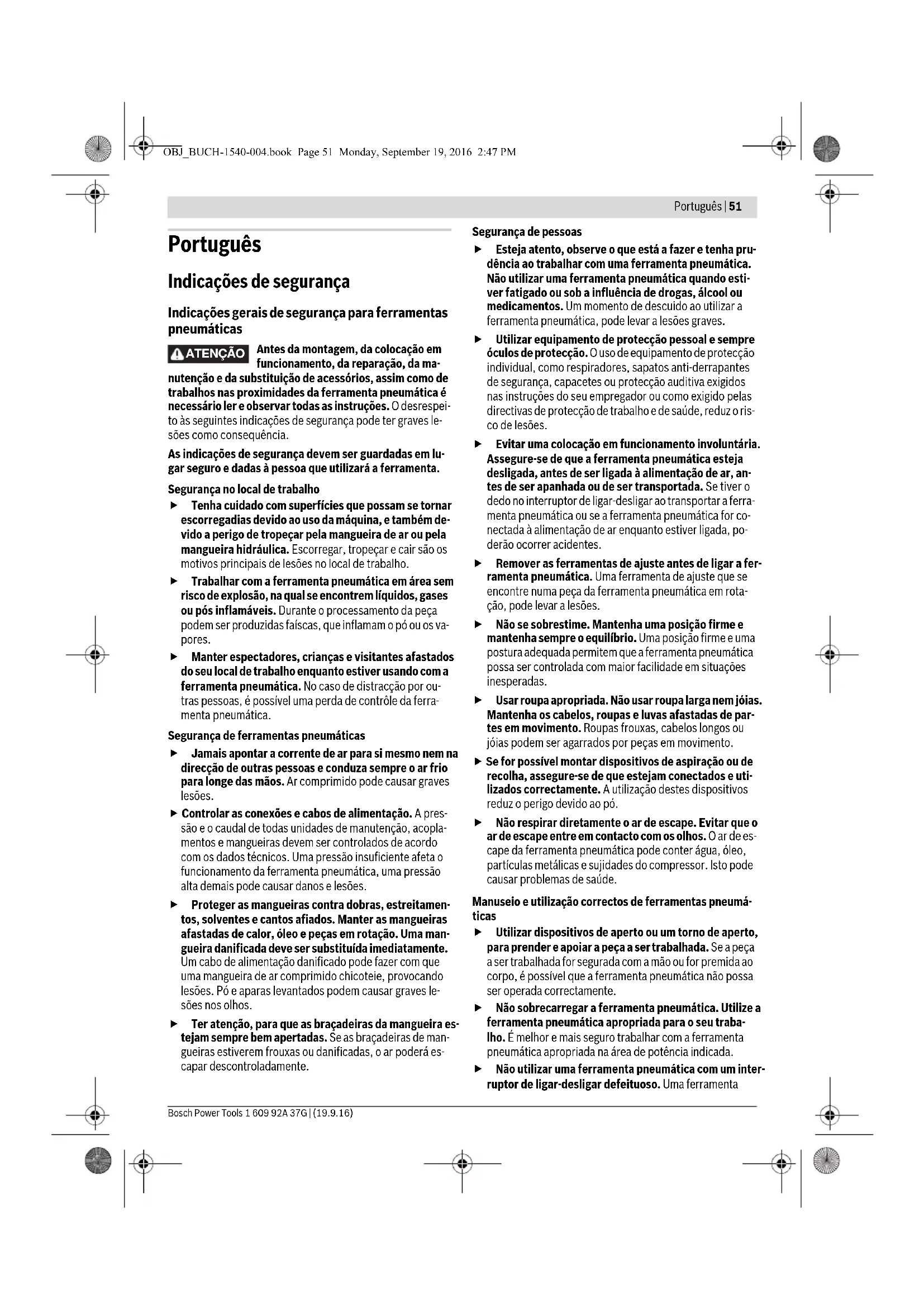

Indicações de segurança

Indicações gerais de segurança para ferramentas pneumáticas

ATENÇÃO

Antes da montagem, da colocação em funcionamento, da reparação, da manutenção

Antes da montagem, da colocação em funcionamento, da reparação, da manutenção e da substituição de acessórios, assim como de trabalhos nas proximidades da ferramenta pneumática, é necessário ler e observar todas as instruções. O desrespeito às seguintes indicações de segurança pode ter graves lesões como consequência.

As indicações de segurança devem ser guardadas em lugar seguro e dadas às pessoas que utilizarão a ferramenta.

Tenha cuidado com superfícies que possam se tornar escorregadias devido ao uso da máquina, e mesmo devido a perigo de tropeçar pela mangueira de ar ou pela mangueira hidráulica. Escorregar, tropeçar e cair são os motivos principais de lesões no local de trabalho. - Trabalhar com a ferramenta pneumática em área sem risco de explosão, na qual se encontrem líquidos, gases ou pós inflamáveis. Durante o processamento da peça podem ser produzidas faíscas, que inflamam o pó ou os vapores. - Manter espectadores, crianças e visitantes afastados do seu local de trabalho enquanto estiver usando a ferramenta pneumática. No caso de distração por outras pessoas, é possível uma perda do controle da ferramenta pneumática.

Segurança de ferramentas pneumáticas

• Jamais apontar a corrente de ar para si mesmo nem na direção de outras pessoas e conduzir sempre o ar frio para longe das vias. Ar comprimido pode causar graves lesões. ► Controlar as conexões e cabos de alimentação. A pressão e o caudal de todas as unidades de manutenção, acoplamentos e mangueiras devem ser controlados de acordo com os dados técnicos. Uma pressão insuficiente afeta o funcionamento da ferramenta pneumática, uma pressão alta demais pode causar danos e lesões. Proteger as mangueiras contra dobras, estreitamentos, solventes e cantos afiados. Manter as mangueiras afastadas de calor, óleo e peças em rotação. Uma mangueira danificada deve ser substituída imediatamente. Um cabo de alimentação danificado pode fazer com que uma mangueira de ar comprimido chicoteie, provocando lesões. Pó e aparas levantados podem causar graves lesões nos olhos. Ter atenção para que as braçadeiras da mangueira estejam sempre bem apertadas. Se as braçadeiras de mangueiras estiverem frouxas ou danificadas, o ar poderá escapar descontroladamente.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com uma ferramenta pneumática. Não utilize uma ferramenta pneumática quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta pneumática pode levar a lesões graves. Utilize equipamento de proteção pessoal e sempre óculos de proteção. O uso de equipamento de proteção individual, como respiradores, sapatos antiderrapantes, capacetes ou proteção auditiva exigidos nas instruções do seu empregador ou como exigido pelas diretivas de proteção do trabalho e de saúde, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta pneumática esteja desligada antes de ser ligada à alimentação de ar, antes de ser apanhada ou de ser transportada. Se tiver o dedo no interruptor de ligar-desligar ao transportar a ferramenta pneumática ou se a ferramenta pneumática for conectada à alimentação de ar quando estiver ligada, poderão ocorrer acidentes. - Remova as ferramentas de ajuste antes de ligar a ferramenta pneumática. Uma ferramenta de ajuste que se encontre numa parte da ferramenta pneumática em rotação pode levar a lesões. - Não se sobrecarregue. Mantenha uma posição firme e mantenha sempre o equilíbrio. Uma posição firme e uma postura adequada permitem que a ferramenta pneumática possa ser controlada com maior facilidade em situações inesperadas. - Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização destes dispositivos reduz o perigo devido ao pó. - Não respire diretamente o ar de escape. Evite que o ar de escape entre em contacto com os olhos. O ar de escape da ferramenta pneumática pode conter água, óleo, partículas metálicas e sujidade do compressor. Isto pode causar problemas de saúde.

Manuseio e utilização corretos de ferramentas pneumáticas

Utilize dispositivos de aperto ou um torno de aperto para prender e apoiar a peça a ser trabalhada. Se a peça a ser trabalhada for segurada com a mão ou for premida contra o corpo, é possível que a ferramenta pneumática não possa ser operada corretamente. - Não sobrecarregue a ferramenta pneumática. Utilize a ferramenta pneumática apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta pneumática apropriada na área de potência indicada. - Não utilize uma ferramenta pneumática com um interruptor de ligar-desligar defeituoso. Uma ferramenta

pneumática que não pode mais ser ligada nem desligada é perigosa e deve ser reparada.

Interromper a admissão de ar antes de executar ajustes na ferramenta, antes de trocar acessórios ou antes de guardar durante muito tempo. Esta medida de cuidado evita o arranque involuntário da ferramenta pneumática. Guardar ferramentas pneumáticas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com a ferramenta pneumática ou que não tenham lido estas instruções a utilizem. Ferramentas pneumáticas são perigosas se forem utilizadas por pessoas inexperientes. - Tratar a ferramenta pneumática com cuidado. Controlar se as partes móveis da ferramenta estão em perfeito estado de funcionamento e não emperram, se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta pneumática. Permitir que peças danificadas sejam reparadas antes da utilização da ferramenta pneumática. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas pneumáticas. - Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e são conduzidas com maior facilidade. Utilizar a ferramenta pneumática, os acessórios e as ferramentas de trabalho, etc. de acordo com as instruções. Considerar as condições de trabalho e a tarefa a ser executada. Com isto, o desenvolvimento de pó, as vibrações e o desenvolvimento de ruídos são reduzidos tanto quanto possível. A ferramenta pneumática só deveria ser configurada, ajustada ou utilizada por pessoas qualificadas e devidamente instruídas. A ferramenta pneumática não deve ser alterada. Alterações podem reduzir o efeito das medidas de segurança e aumentar os riscos para o operador.

Serviço

Só permita que a sua ferramenta pneumática seja reparada por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança da ferramenta pneumática.

Instruções de segurança para berbequins pneumáticos

Verifique se a placa de características é legível. Se necessário, obtenha uma nova junto do fabricante. Em caso de quebra da peça ou de um dos acessórios ou até mesmo da própria ferramenta pneumática, pode haver projeção de peças a alta velocidade. - Durante a operação e os trabalhos de reparação ou manutenção e durante a troca de acessórios na ferramenta pneumática deve ser sempre utilizada uma proteção ocular resistente a impactos. O grau da proteção necessária deve ser avaliado separadamente para cada utilização.

• O operador e o pessoal de manutenção têm de ter capacidade física para lidar com o tamanho, o peso e a potência da ferramenta pneumática. Esteja preparado para movimentos inesperados da ferramenta pneumática, que possam surgir como consequência de forças de reação ou da quebra do acessório. Segure bem a ferramenta pneumática e coloque o corpo e os braços numa posição em que possa amortecer esses movimentos. Estas medidas de precaução podem evitar ferimentos. Desligue a ferramenta pneumática de imediato se a ferramenta de trabalho encravar. Esteja atento aos torques de reação que podem dar origem a contragolpes. A ferramenta de trabalho encrava se:
• a ferramenta pneumática for sobrecarregada,
• inclinar na peça a trabalhar ou
• penetrar no material a trabalhar com a ponta.

Utilize meios auxiliares para absorver os torques de reação, como, por exemplo, um dispositivo de apoio. Caso tal não seja possível, utilize um punho adicional. Nunca coloque as mãos perto de ferramentas de trabalho em rotação. Pode causar ferimentos. Em caso de interrupção da alimentação de ar ou de pressão de serviço reduzida, desligue a ferramenta pneumática. Verifique a pressão de serviço e volte a ligar quando esta estiver num nível ideal. A utilização da ferramenta pneumática para realizar atividades relacionadas com o trabalho, o operador pode ter sensações desagradáveis nas mãos, nos braços, ombros, na zona do pescoço ou em outras partes do corpo. Para trabalhar com esta ferramenta pneumática, adote uma posição confortável, certifique-se de que a segura firmemente, evite posições desfavoráveis ou em que seja difícil manter o equilíbrio. O operador deve mudar de postura durante os trabalhos muito prolongados, o que pode ajudar a evitar o desconforto e o cansaço. Caso o operador manifeste sintomas como, por exemplo, indisposição prolongada, mal-estar, palpitações, dores, formigueiro, surdez, ardor ou rigidez, não devem ser ignorados estes sinais de alerta. O operador deve informar a entidade patronal e consultar um médico qualificado. Cuidado! As ferramentas de trabalho podem aquecer em caso de utilização prolongada da ferramenta pneumática. Utilize luvas de proteção. Utilizar detectores apropriados para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contacto com cabos elétricos pode provocar incêndio e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais. Evite o contacto com condutores elétricos. A ferramenta pneumática não tem isolamento e o contacto com um condutor elétrico pode provocar um choque elétrico.

ATENÇÃO

O pó gerado ao esmerilar, serrar, lixar, furar e atividades semelhantes

pode ter efeitos cancerígenos, teratogénicos ou mutagénicos. Estes pós contêm algumas substâncias como:

• Chumbo em tintas e vernizes com chumbo;
• Sílica cristalina em aplicação de tijolos, cimento e outros trabalhos de alvenaria;
• Arsénio e cromato em madeira com tratamento químico. O risco de uma doença depende da frequência com que são usadas estas substâncias. Para reduzir o perigo, deve trabalhar apenas em espaços bem ventilados com o respectivo equipamento de proteção (p. ex. com equipamento de proteção respiratória especialmente construído, que filtre até as partículas de pó mais pequenas). Ao realizar trabalhos na peça pode ser gerada uma carga sonora adicional, que pode ser evitada através de medidas adequadas, como, p. ex., a utilização de materiais isolantes se se ouvir um tilintar na peça. Se a ferramenta pneumática possuir um silenciador, é necessário assegurar sempre que este se encontra no local e em estado operacional ao operar a ferramenta. A ação das vibrações pode provocar danos nos nervos e perturbações da circulação sanguínea nas mãos e nos braços.
• Use luvas que assentem bem. Os punhos das ferramentas pneumáticas podem ser afetados pela corrente de ar comprimido. As mãos quentes não são sensíveis a vibrações. As luvas largas podem ser colhidas pelas peças em rotação.
• Caso detete dormência, formigueiro, dor ou esbranquiçamento da pele nos dedos ou nas mãos, interrompa o trabalho com a ferramenta pneumática, informe a sua entidade patronal e consulte um médico.
• Não permita que a aparafusadora chocalhe sobre a peça. Isso pode causar um agravamento considerável das vibrações. Para suportar o peso da ferramenta pneumática utilize apenas, se possível, um suporte, um suspensor para ferramentas pneumáticas com cabo ou um mecanismo de compensação.
• Segure a ferramenta pneumática com segurança, mas não com demasiada firmeza, respeitando as forças de reação necessárias. As vibrações podem aumentar se aumentar a firmeza com que segura a ferramenta. Se forem realizados acoplamentos rotativos universais (acoplamentos de garra), têm de ser usadas cavilhas de retenção. Utilize cabos de segurança para mangueiras, para proteger em caso de falha da união da mangueira com a ferramenta pneumática ou entre mangueiras. Nunca segure a ferramenta pneumática pela mangueira.

Símbolos

Os símbolos que se seguem podem ser importantes para a utilização da sua ferramenta pneumática. Memorize os símbolos e o seu significado. A correta interpretação dos símbolos ajuda-a a utilizar a ferramenta pneumática melhor e com mais segurança.

Símbolo Significado

• Antes da montagem, operação, reparação, manutenção e substituição de acessórios e antes de trabalhar perto da ferramenta pneumática, leia todas as indicações. A inobservância das instruções de segurança e instruções gerais pode resultar em ferimentos graves.

Usar óculos de proteção.

W	W	a	t	P
Nm Newton-metro				Unidade de energia (binário)
kg	Quilogramas			Massa, peso
Ibs	Pounds
mm Milimetros Comprimento
min	Minutos			Período de tempo,atura
s	Segundos
\( \mathbf{m}\mathbf{i}^{-1} \)	Rotações ou movimentos por minuto			\( N^o \) de rotações em ponto morto
bar	bar			Pressão atmosférica
psi	pounds per square inch
l/s	Litros por segundo cubic feet/minute			Consumo de ar
cfm
dB Decibéis				Medida determinada do volume relativo de som
SWF Bucha de aperto rápido
○	Símbolo de sextavado interior			Fixação da ferramenta
■	Símbolo de quadrado exterior
UNF	Rosca métrica但她a US (Unified National Fine Thread Series)
G	Rosca Whitworth			Rosca de conexão
NPT	National pipe thread

Descrição do produto e da potência

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Abra a página desdobrável com a representação da ferramenta pneumática e deixe-a aberta quando ler o manual de instruções.

Utilização conforme as disposições

A ferramenta pneumática destina-se a furar madeira, metal, cerâmica e plástico.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se às representações da página de imagens. As representações são parcialmente esquemáticas e podem ser diferentes no caso da sua ferramenta pneumática.

1 Árvore porta-brocas

2 Zona de aperto (por exemplo, para um punho adicional)

3 Interruptor de ligar/desligar (alavanca)

4 Arco de suspensão

5 Bocal da mangueira

6 Superfície de chave no veio da broca

7 Interruptor de ligar-desligar

8 Saída de ar com silenciador

9 Punho adicional*

10 Ranhura de fixação para o aro de suspensão

11 Braçadeira para mangueiras

12 Mangueira de evacuação de ar

13 Parafuso de fixação para a tampa da carcaça

14 Tampa de caixa

15 Saia de ar com porca sextavada

16 Anel de vedação

17 Conjunto de evacuação de ar (descentralizado)

18 Bocal de ligação no Conjunto de evacuação de ar

19 Silenciador no Conjunto de evacuação de ar

20 Bocal de ligação na entrada de ar

21 Mangueira de alimentação de ar

22 Mangueira de evacuação de ar centralizada

23 Mandril de brocas de coroa dentada

24 Mandril de aperto rápido

25 Chave mandril de brocas

26 Fixação da ferramenta

27 Bucha traseira

28 Bucha dianteira

29 Comutador do sentido de rotação

* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Declaração de conformidade

Declaramos sob nossa inteira responsabilidade que o produto descrito nos "Dados Técnicos" está em conformidade com todas as disposições pertinentes da Diretiva 2006/42/CE, incluindo suas alterações, e em conformidade com as seguintes normas: EN ISO 11148-3.

Estas ferramentas pneumáticas fazem parte da série CLEAN. A Tecnologia CLEAN da Bosch protege o utilizador e o ambiente graças a um trabalho sem óleo e baixos consumos de ar e energia.

No entanto, também é possível trabalhar com ar com óleo.

consumption optimized - consumo de ar otimizado

lubrication free - sem óleo

ergonomic - ergonômico

air tool - ferramenta pneumática

noise reduction - nível sonoro reduzido

Português | 55

Berbequim pneumatico Modelo recto						Punho em forma pista
N° do produits		0 607 154 ... 0 607 161 ... 0 607 153 ...
		... 101	... 100	... 101	... 102	... 103	... 520	... 523
N° de rotações em ponto morto	min-1	3200	2560	1200	2560	1200	3700	3700
Potênciautil	W	120	400	400	400	400	180	180
	Hp	0,16	0,54	0,54	0,54	0,54	0,24	0,24
Diámetro max. de perfuração em aço	mm	4	8	10	8	10	4	4
	em	5/32"	5/16"	3/8"	5/16"	3/8"	5/32"	5/32"
Volume de fornecimento
- Mandril de aperto rápido		-	-	-	-	-	-	●
- Mandril de brocas de coroa dentada		●	●	●	●	●	●	-
Marcha à direita/à esquerda		-	-	-	-	-	-	-
Rosca do veio de perfuração
- 3/8"-24 UNF-2A		●	-	-	-	-	-	-
- 1/2"-20 UNF-2A		-	●	●	●	●	●	●
Superfíce de chave no veio da broca	mm	14 17	17 17	17 14	14
Diámetro da gola de aperto	mm	28 46	46 46	46 -	-
Pressão nominal max. na ferramenta	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91	91
Rosca de ligação da união de mangueira		G 1/8"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"
Diámetro interior da mangueira	mm	6	10	10	10	10
Consumo de ar em vazio	l/s	3,4	15,5	16	15,5	15	7,8	8,5
	cfm	7,2	32,8	33,9	32,8	31,8	16,5	18
Peso conforme	kg	0,52	1,1	1,2	1,3	1,5	0,84	0,88
EPTA-Procedure 01:2014	lbs	1,1	2,4	2,6	2,9	3,3	1,8	2,0
Informação sobre ruidos/vibrações
Os values de emissão de ruido determinados de acordo com EN ISO 15744.
Normalmente, o maior sonor de classe A da ferramenta pneumatica compre-ende:
Nível de pressão sonora LpA	dB(A)	76	75	75	75	75	72	72
Nível de potência sonora LwA	dB(A)	87	86	86	86	86	83	83
Incerteza K	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Utilizar proteção auditiva!
Valores totais de vibrationação ah (soma dos vectores das vezes direcionções) e incerteza K determinada quando a norma EN 28927:
Furar metal:
ah	m/s2	4,5	9	9	9	9	< 2,5	< 2,5
K	m/s2	0,9	1,4	1,4	1,4	1,4	1,5	1,5

56 | Português

Berbequim pneumático Punho em forma de pistola

N° do produits	0 607 160 ...
		... 501	... 502	... 503	... 504	... 505	... 509	... 511
N° de rotações em ponto morto	min-1	2800	2800	850	850	750	2200
Potênciautil	W	320	320	320	320	320	320	320
	Hp	0,43	0,43	0,43	0,43	0,43	0,30	0,30
Diâmetro max. de perfuração em aço	mm	6	6	-	10	10	10	10
	em	1/4"	1/4"	-	3/8"	3/8"	3/8"	3/8"
Volume de fornecimento
- sem bucha		-	-	●	-	-	-	-
- Mandril de aperto rápido		-	●	-	-	●	-	-
- Mandril de brocas de coroa dentada		●	-	-	●	-	●	●
Marcha à direita/à esquerda		-	-	-	-	●	●
Rosca do veio de perfuração
- 3/8"-24 UNF-2A		●	●	●	●	●	●	●
Superficialde chave no veio da broca	mm 12 12 12 14 14 14 12
Diâmetro da gola de aperto	mm --	-	-	-	-	-
Pressão nominal max. na ferramenta	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91	91
Rosca de ligação da união de mangueira		1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT
Diâmetro interior da mangueira	mm 10 10 10 10 10 10
Consumo de ar em vazio	l/s	13	13	13	13	13	13	13
	cfm	27,5	27,5	27,5	27,5	27,5	27,5	27,5
Peso conforme	kg	0,81	0,87	0,71	0,87	1,0	0,96	0,91
EPTA-Procedure 01:2014	lbs	1,8	2,0	1,5	2,0	1,4	1,4	2,0

Informação sobre ruídos/vibrações

Os values de emissão de ruido determinados de acordo com EN ISO 15744.
Normalmente, o;nivel sonoro de class-se A da ferramenta pneumatica com-preende:
Nível de pressão sonora \( L_{pA} \)	dB(A)	82	82	82	82	82	82	82
Nível de potência sonora \( L_{wA} \)	dB(A)	93	93	93	93	93	93	93
Incerteza K	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Utilizar proteção auditiva!

Valores totais de vibração ah (soma dos vectores dasTRS direcções) e incerteza K determinada segudo a norma EN 28927:
Furar metal:	m/s2	3,5	3,5	3,5	3,5	3,5	3,5	3,5
ah	m/s2	0,9	0,9	0,9	0,9	0,9	0,9	0,9
K

Berbequim pneumático Punho em forma de pistola
N° do produits	0 607 161 ...
	... 500	... 501	... 502	... 503	... 504	... 505	... 506	... 507
N° de rotações em ponto morto	min-1	2560	1200	800	640	2560	1200	800	640
Potênciautil	W	400	400	400	400	400	400	400	400
	Hp	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54
Diámetro max. de perfuração em aço	mm	8	10	13	13	8	10	13	13
	em	5/16"	3/8"	1/2"	1/2"	5/16"	3/8"	1/2"	1/2"
Volume de fornecimento - Mandril de aperto rápido - Mandril de brocas de coroa dentada
Marcha à direita/à esquerda
Rosca do veio de perfuração - 1/2"-20 UNF-2A
Superficialde chave no veio da broca	mm 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17	63	63	63	63	63	63	63	63
Diámetro da gola de aperto	mm 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48 48	63	63	63	63	63	63	63	63
Pressão nominal max. na ferramenta	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91	91	91
Rosca de ligação da união de mangueira		G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"
Diámetro interior da mangueira	mm 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10	14	14	14	14,2	14	12	14	14
Consumo de ar em vazio	l/s	14	14	14	14,2	14	12	14	14
	cfm	29,6	29,6	29,6	30	29,6	25,4	29,6	29,6
Peso conforme	kg	1,1	1,3	1,45	1,5	1,3	1,5	1,5	1,6
EPTA-Procedure 01:2014	lbs	2,4	2,9	3,2	3,3	2,9	3,3	3,3	3,5
Informação sobre ríduos/vibrações
Os values de emissão de ríudo determinados de acordo com EN ISO 15744.
Normalmente, o;nível sonorode classe A da ferramenta pneumática comprehende: Nível de pressão sonora LpA Nível de potência sonora LwA Incerteza K Utilizar proteção auditiva!	dB(A)	73	73	73	73	73	73	73	73
	dB(A)	84	84	84	84	84	84	84	84
	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Valores totais de vibração a(h) (soma dos vectores das vezes direcionções) e incerteza K determinada quando a norma EN 28927:
Furar metal: a h m/s2	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5
K m/s2	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição previsto na norma EN ISO 11148 e pode ser utilizado para comparar ferramentas pneumáticas entre si. Ele também é apropriado para uma avaliação provisória da energia de vibrações.

EN ISO 11148 e pode ser utilizado para comparar ferramentas pneumáticas entre si. Ele também é apropriado para uma avaliação provisória da energia de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta pneumática. Se, contudo, a ferramenta pneumática for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo do trabalho.

Para uma avaliação precisa da energia de vibrações, é igualmente necessário considerar os tempos durante os quais a ferramenta pneumática está desligada ou em funcionamento, mas sem estar a ser utilizada. Isto pode reduzir a energia de vibrações durante o período completo de trabalho.

Montagem

Dispositivo de suporte ou fixação

Dispositivo de suporte (veja figura A)

Se desejar operar a ferramenta pneumática num dispositivo de suporte ou fixação, certifique-se de que a fixa ao dispositivo antes de conectar a alimentação de ar. Desta forma evita colocá-la em funcionamento inadvertidamente.

Se desejar operar a ferramenta pneumática num dispositivo de suporte ou fixação, certifique-se de que a fixa ao dispositivo antes de conectar a alimentação de ar. Desta forma evita colocá-la em funcionamento inadvertidamente.

Coloque o aro de suspensão 4 sobre a ferramenta pneumática e engate-o na ranhura 10.

Coloque o aro de suspensão 4 sobre a ferramenta pneumática e engate-o na ranhura 10.

Encaixe o aro de suspensão da ferramenta 4 na zona de aperto 2.

▷ Controle regularmente o estado do aro de suspensão da ferramenta e dos ganchos no dispositivo de suporte.

Dispositivo de fixação

0607 154 101/0607 161 1../0607 161 5..

• Pode fixar a ferramenta pneumática a um dispositivo de fixação na zona de aperto indicada 2. Utilize, se possível, toda a zona de aperto. Quanto menor a zona de aperto, mais fortes são os efeitos da força de aperto.

Montar o punho adicional

0607 1605./0607 1611./0607 1615..

Insira o punho adicional 9 na zona de aperto 2.

O punho adicional 9 pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadiga.

Girar o parafuso de orelhas para o ajuste do punho adicional no sentido contrário dos ponteiros do relógio e deslocar o punho adicional 9 para a posição desejada. Em seguida, girar o parafuso de orelhas no sentido dos ponteiros do relógio para apertar.

Evacuação de ar

Com uma evacuação de ar pode-se canalizar o ar evacuado do seu ambiente de trabalho através de uma mangueira de ar evacuado e simultaneamente atingir uma insonorização perfeita. Além disso, melhora as condições de trabalho, uma vez que o ambiente de trabalho deixa de estar poluído por ar com óleo e deixa de haver projeção de aparas.

Evacuação de ar descentralizada (veja figura B)

06071611./06071615..

Desenrosque o silenciador na saída de ar 8 e substitua-o por um bocal da mangueira 5. - Solte a braçadeira para mangueiras 11 da mangueira de ar evacuado 12 e fixe a mangueira de ar evacuado através do bocal da mangueira 5, apertando bem a braçadeira para mangueiras.

A evacuação de ar deve ser montada antes da conexão à alimentação de ar, uma vez que a tampa da carcaça 14 tem de ser removida.

O ar evacuado pode ser conduzido para um recipiente destinado a esse efeito.

• Aparafuse os três parafusos de fixação 13 e remova a tampa da carcaça 14.
• Troque agora o silenciador pela porca sextavada 15 e fixe novamente a tampa da carcaça com os três parafusos de fixação.
• Enrosque o bocal da mangueira 5 na porca sextavada 15 na saída de ar.
• Solte a braçadeira para mangueiras 11 da mangueira de ar evacuado 12 e fixe a mangueira de ar evacuado através do bocal da mangueira 5, apertando bem a braçadeira para mangueiras.

Evacuação de ar descentralizada com Conjunto de evacuação de ar (veja figura C)

O ar evacuado pode ser conduzido para um recipiente destinado a esse efeito, nomeadamente através da fixação de um Conjunto de evacuação de ar descentralizado 17.

Nota: Certifique-se de que o bocal da mangueira 5 não é enroscado no bocal de ligação 20 na entrada de ar e que o anel de vedação 16 se encontra no entalhe entre a carcaça e o Conjunto de evacuação de ar 17, para que o ar a ser expelido só possa ser descarregado para a mangueira de ar evacuado 12.

• Enrosque o bocal de ligação 18 do Conjunto de evacuação de ar no bocal de ligação 20 na entrada de ar e, em seguida, o bocal da mangueira 5 no bocal de ligação 18.
• Substitua o silenciador 19 no Conjunto de evacuação de ar pelo bocal da mangueira do conjunto de evacuação de ar.
• Solte a braçadeira para mangueiras 11 da mangueira de ar evacuado 12 e fixe a mangueira de ar evacuado através do bocal da mangueira 5, apertando bem a braçadeira para mangueiras.

Evacuação de ar centralizada (veja figura D) 0607161.//06071615..

• Solte a braçadeira para mangueiras 11 da mangueira de alimentação de ar 21 e fixe a mangueira de alimentação de ar através do bocal da mangueira 5, apertando bem a braçadeira para mangueiras. Puxe a mangueira de ar evacuado (centralizada) 22, que retira o ar evacuado do seu ambiente de trabalho, por cima da mangueira de alimentação de ar 21. Depois, conecte a ferramenta pneumática à alimentação de ar (ver "Conexão à alimentação de ar", página 59) e puxe a mangueira de ar evacuado (centralizada) 22 por cima da mangueira de alimentação de ar montada na extremidade da ferramenta.

Conexão à alimentação de ar (veja figura E)

• Certifique-se de que a pressão do ar é inferior a 6,3 bar (91 psi), uma vez que a ferramenta pneumática foi concebida para esta pressão de serviço.

Para uma potência máxima, tem de ser respeitados os valores para o diâmetro interior da mangueira e a rosca de ligação, como indicados na tabela "Dados Técnicos". Para obter a maior potência, utilize apenas mangueiras de, no máximo, 4 m de comprimento.

O ar comprimido deve estar livre de corpos estranhos e humidade, para proteger a ferramenta pneumática contra danos, sujeira e formação de ferrugem.

Nota: É necessário usar uma unidade de manutenção do ar comprimido. Esta garante um funcionamento impecável das ferramentas pneumáticas.

Respeite as instruções de operação da unidade de manutenção.

Todas as guarnições, cabos de conexão e mangueiras devem ser respectivamente dimensionados para a pressão e o volume de ar necessários.

Evitar estreitamentos das tubulações, p. ex. devido a esmagamento, dobras ou distensões!

Em caso de dúvidas, deve medir com um manômetro a pressão na saída de ar, com a ferramenta pneumática ligada.

Conexão da alimentação de ar à ferramenta pneumática

• Aparafuse um bocal da mangueira 5 no bocal de ligação na entrada de ar 20.

Para evitar danos nas peças de válvula internas da ferramenta pneumática, ao apertar ou desaparafusar o bocal da mangueira 5, faça contrapressão no bocal de ligação da entrada de ar 20 com uma chave de bocas (tamanho 22 mm).

• Solte as braçadeiras para mangueiras 11 da mangueira de alimentação de ar 21, e fixe a mangueira de alimentação de ar através do local da mangueira 5, apertando bem a braçadeira para mangueiras.

Nota: Fixe a mangueira de alimentação de ar sempre primeiro na ferramenta pneumática e só depois na unidade de manutenção.

Montar o mandril de brocas (veja figura F)

• Prenda o veio da broca 1 à superfície de chave 6 com uma chave de bocas adequada e enrosque a bucha de coroa dentada 23 ou a bucha de aperto rápido 24 ao veio da broca. O mandril de brocas deve ser apertado com um binário de aprox. 20-25 Nm.

Substituir o mandril de brocas de coroa dentada

• Prenda o veio da broca 1 na superfície de chave com uma chave de bocas adequada.
• Insira a chave de buchas 25 num dos três furos na bucha de coroa dentada 23 e desaperte a bucha rodando-a para a esquerda.

Nota: Para desapertar uma bucha muito apertada, segure o encabadouro 26 com uma chave sextavada interior.

Substituir o mandril de brocas de aperto rápido

• Prenda o veio da broca 1 na superfície de chave 6 com uma chave de bocas adequada e solte a bucha de aperto rápido 24 do veio da broca rodando-a para a esquerda. Nota: Para desapertar uma bucha muito apertada, segure o encabadouro 26 com uma chave sextavada interior.

Troca de ferramenta (veja figura G)

Mandril de brocas de coroa dentada

• Abrir o mandril de brocas de coroa dentada 23 girando, até ser possível introduzir a ferramenta. Introduzir a ferramenta.
• Introduzir a chave de mandril de brocas 25 nos respectivos orifícios do mandril de coroa dentada 23 e fixar uniformemente a ferramenta.

Retirar a ferramenta de trabalho: Girar a luva do mandril de coroa dentada 23 com a chave de mandril de brocas, no sentido contrário dos ponteiros do relógio, até poder retirar a ferramenta de trabalho.

• Segurar a bucha traseira 27 do mandril de aperto rápido 24 e girar a bucha dianteira 28 no sentido contrário dos ponteiros do relógio, para poder introduzir a ferramenta. Introduzir a ferramenta.
• Segurar a bucha traseira 27 do mandril de aperto rápido 24 e girar a bucha dianteira 28 manualmente no sentido dos ponteiros do relógio, até soar um clique. Isto trava o mandril de brocas.

Retirar a ferramenta de trabalho: - O travamento se solta novamente se, para remover a ferramenta, girar a bucha dianteira 28 no sentido contrário.

Serviço

Colocação em serviço

A ferramenta pneumática trabalha de forma ideal com uma pressão nominal de 6,3 bar (91 psi), medido na entrada de ar com a ferramenta pneumática ligada.

Ligar/desligar (veja figura H)

Nota: Se a ferramenta pneumática não pegar, p. ex. depois de parada durante um período de tempo prolongado, interrompa a alimentação de ar e rode várias vezes o motor no encaixe 26. Desta forma são eliminadas forças de adesão.

Para poupar energia, ligue a ferramenta pneumática apenas quando a for utilizar.

0607154101/06071611...

• Para ligar a ferramenta pneumática, pressione a alavanca 3 e mantenha-a pressionada durante o processo de trabalho.
• Para desligar a ferramenta pneumática, solte a alavanca 3.

06071535./06071605..

• Para ligar a ferramenta pneumática prima o interruptor de ligar/desligar 7 e mantenha-o premido durante o processo de trabalho.

60|Português

• Para desligar a ferramenta pneumática, solte o interruptor de ligar/desligar 7.

• Para ligar a ferramenta pneumática, pressione o interruptor de ligar/desligar 7 para cima ou para baixo e mantenha-o pressionado durante o processo de trabalho.
• Para desligar a ferramenta pneumática, solte o interruptor de ligar/desligar 7.

Ajustar o sentido de rotação (veja figura 1)

• Rotação à direita: Premir o comutador de sentido de rotação 29 para a direita.
• Rotação à esquerda: Premir o comutador de sentido de rotação 29 para a esquerda.

Indicações de trabalho

Cargas repentinas causam uma forte queda de rotações ou a paragem, mas não prejudicam o motor.

Manutenção e Serviço

Manutenção e limpeza

Permitir que os trabalhos de manutenção e de reparação sejam executados por pessoal qualificado. Desta forma é assegurada a segurança da ferramenta pneumática.

Uma oficina de serviço pós-venda Bosch autorizada executa estes trabalhos de forma rápida e fiável.

Limpeza regular

Limpe regularmente o filtro na entrada de ar da ferramenta pneumática. Para isso, desaparafuse o bocal da mangueira 5 e retire as partículas de pó e de sujidade do filtro. No final, volte a aparafusar o bocal da mangueira. - As partículas de água ou de sujidade contidas no ar comprimido causam a formação de ferrugem e o desgaste de lâminas, válvulas, etc. Para evitar que isto aconteça, coloque umas gotas de óleo para motores na entrada de ar 20. Volte a ligar a ferramenta pneumática à alimentação de ar (ver "Conexão à alimentação de ar", página 59) e faça-a trabalhar 5-10 s, enquanto enxuga o óleo que sai com um pano. Se a ferramenta pneumática não for utilizada durante um período de tempo mais longo, deve efetuar sempre este processo.

Manutenção periódica

• Após as primeiras 150 horas de serviço, limpe a engrenagem com um solvente suave. Siga as instruções do fabricante do solvente em termos de utilização e eliminação. No final, lubrifique a engrenagem com massa consistente especial para engrenagens da Bosch. Repita o processo de limpeza respetivamente antes de 300 horas de serviço, a contar a partir da primeira limpeza. Massa consistente especial para engrenagens (225 ml) Nº do produto 3605430009
• As lâminas do motor devem ser verificadas regularmente por pessoal especializado e, se necessário, substituídas.

Lubrificação nas ferramentas pneumáticas que não fazem parte da série CLEAN

Em todas as ferramentas pneumáticas Bosch, que não fazem parte da série CLEAN (um tipo especial de motor pneumático que funciona com ar comprimido isento de óleo), deve-se misturar constantemente névoa de óleo no ar comprimido alimentado. O oleador de ar comprimido encontra-se na unidade de manutenção do ar comprimido ligado a montante da ferramenta pneumática (informações mais precisas podem ser solicitadas junto do fabricante do compressor).

Para a lubrificação direta da ferramenta pneumática ou a mistura na unidade de manutenção deve utilizar o óleo para motores SAE 10 ou SAE 20.

Acessórios

Todos os berbequins pneumáticos podem ser equipados com Buchas de coroa dentada ou Buchas de aperto rápido.

Informações a respeito de todo o programa de acessórios de qualidade podem ser encontradas em www.bosch-pt.com ou através do seu revendedor especializado.

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta pneumática.

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

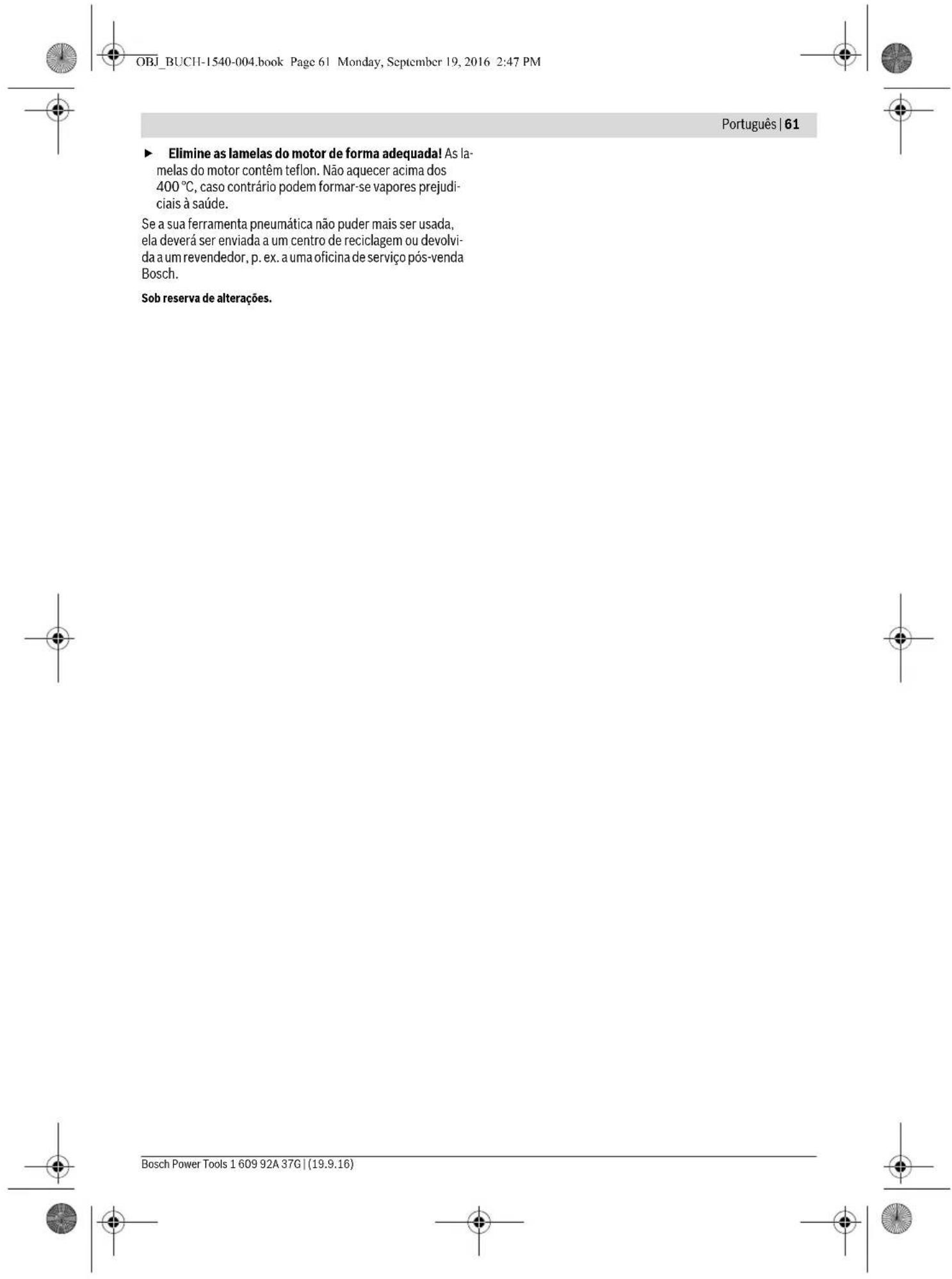

Eliminação

A ferramenta pneumática, os acessórios e a embalagem deveriam ser enviados a uma recuperação ecológica de matéria-prima.

• Eliminar óleos e materiais de limpeza de acordo com as regras de proteção do meio ambiente. Observar as normas legais.

62|Italiano

Italiano

Normas de segurança

Ideal Eletronik Bobinaj

Yeni San. Sit. Camiarkasi No: 67

Aksaray

Tel.: [phone]

Tel.: [phone]

Bulsan Elektrik

Istanbul Cad. Devrez Sok. Istanbul Çarısi

No: 48/29 Iskitler

Ankara

Tel.: [phone]

Tel.: [phone]

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: [phone]

Tel.: [phone]

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: [phone]

Bulut Elektrik
