UML42290 - Monitorius BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Pneumatinis gręžtuvas
Prekės ženklas	Bosch
Modelis	UML42290
Naudingoji galia	400 W
Tuščiosios eigos greitis	2560 aps./min
Maksimalus darbinis slėgis	6,3 bar (91 psi)
Oro sąnaudos	14 l/s
Maksimalus gręžimo skersmuo (plienas)	10 mm
Velio sriegis	1/2"-20 UNF-2A
Svoris	1,2 kg
Garso slėgio lygis	73 dB(A)
Vibracijos (gręžiant metalą)	3,5 m/s²
Griebtuvo tipas	Automatinis arba dantytas griebtuvas
Maitinimas	Suslėgtas oras, 6,3 bar
Priežiūra	Reguliariai valykite oro įleidimo filtrą; tepkite SAE 10 arba SAE 20 alyva
Sauga	Dėvėkite apsauginius akinius ir klausos apsaugą; venkite laisvų drabužių
Pagrindinės funkcijos	Gręžimas medyje, metale, keramikoje ir plastike

Dažnai užduodami klausimai - UML42290 BOSCH

Koks rekomenduojamas oro slėgis darbui?

Optimalus darbinis slėgis yra 6,3 bar (91 psi), matuojamas oro įleidimo angoje, kai įrankis veikia.

Kaip pakeisti gręžimo griebtuvą?

Norėdami pakeisti griebtuvą, naudokite plokščią raktą ant varančiosios veleno raktinės pusės. Dantytam griebtuvui įkiškite griebtuvo raktą į skylutes ir sukite. Automatiniam griebtuvui laikykite galinę movą ir sukite priekinę movą.

Kokį tepalo tipą naudoti tepimui?

Ne CLEAN įrankiams naudokite SAE 10 arba SAE 20 variklio alyvą suslėgto oro priežiūros bloke. CLEAN serijai tepimas nereikalingas.

Kaip valyti pneumatinį įrankį?

Reguliariai valykite oro įleidimo filtrą atsukdami jungtį ir pašalindami dulkes. Taip pat galite įlašinti kelis lašus alyvos ir paleisti įrankį kelias sekundes.

Ką daryti, jei įrankis neužsiveda?

Nutraukite suslėgto oro tiekimą, tada keletą kartų rankomis pasukite įrankio laikiklį, kad pašalintumėte sukibimo jėgas. Vėliau vėl prijunkite orą.

Kokie priedai yra prieinami šiam gręžtuvui?

Priedai apima automatinius griebtuvus, dantytus griebtuvus, papildomą rankeną, pakabinimo apkabą ir išmetamo oro išleidimo rinkinius.

Kaip nukreipti išmetamą orą toliau nuo darbo vietos?

Galite sumontuoti oro išleidimo rinkinį (centruotą arba necentruotą), pakeisdami duslintuvą ir pritvirtindami išleidimo žarną. Vykdykite montavimo instrukcijas.

Ar galiu naudoti įrankį su alyvuotu suslėgtu oru?

Taip, net jei CLEAN serija skirta veikti be alyvos, galima naudoti orą su alyva.

Kaip nustatyti sukimosi kryptį?

Naudokite sukimosi krypties jungiklį (29 dalis): stumkite į dešinę, kad suktųsi pagal laikrodžio rodyklę, į kairę - prieš laikrodžio rodyklę.

Kur galiu rasti atsarginių dalių?

Susisiekite su Bosch techninės priežiūros tarnyba arba apsilankykite www.bosch-pt.com. Dėl Prancūzijos skambinkite 0811 360122. Turėkite po ranka dešimties skaitmenų įrankio gaminio numerį.

NAUDOJIMO INSTRUKCIJA UML42290 BOSCH

Atitikties deklaracija

C

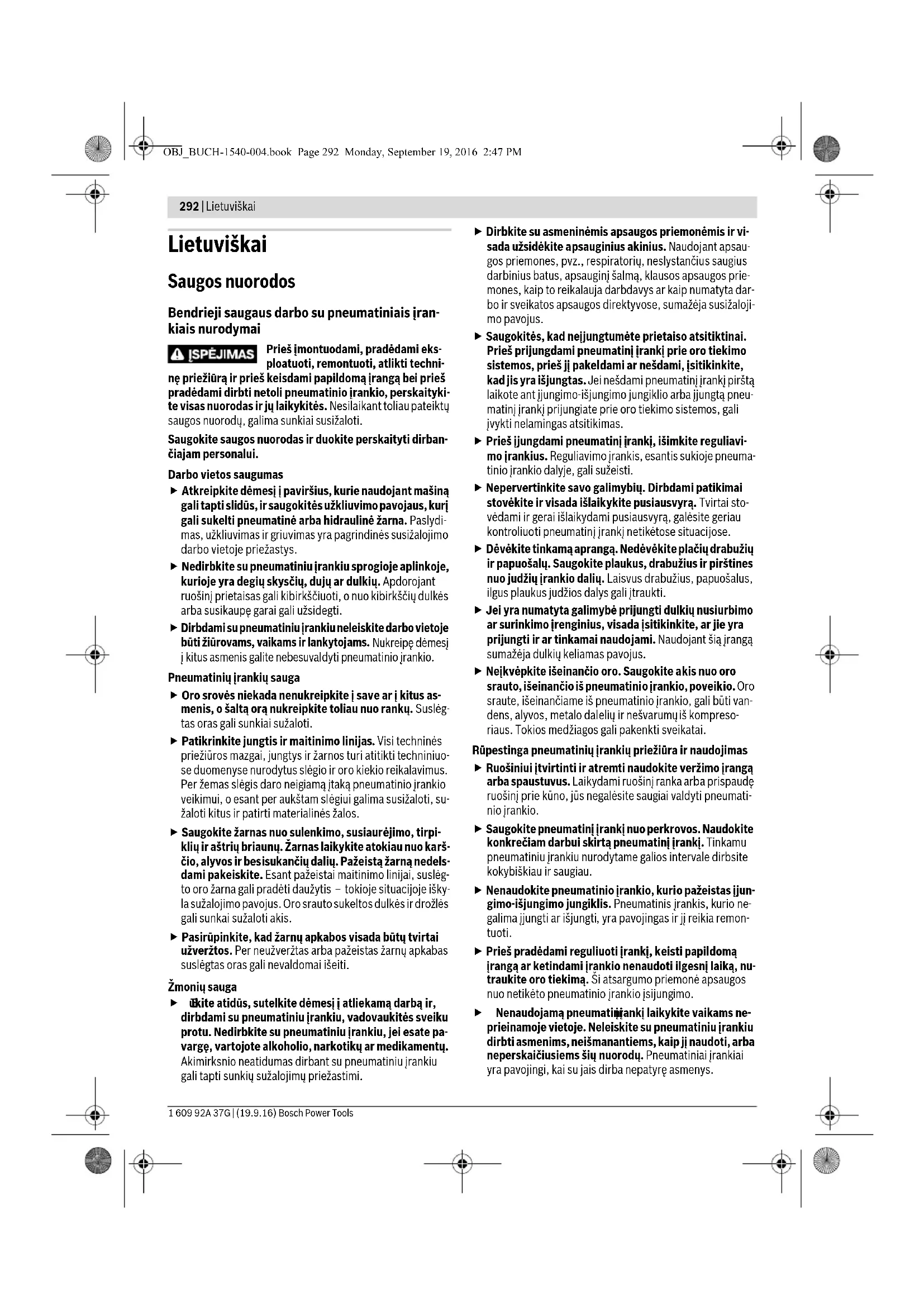

Bendrieji saugaus darbo su pneumatiniais įrankiais nurodymai

ĮSPĖJIMAS

Prieš montuodami, pradedami eksploatuoti, remontuoti, atlikti techni

Ne priežiūra ir prieš keisdami papildomą įrangą, bei prieš pradėdami dirbti netoli pneumatinio įrankio, perskaitykite visas nuorodas ir jų laikykitės. Nesilaikant toliau pateiktų saugos nuorodų, galima sunkiai susižaloti.

Saugokite saugos nuorodas ir duokite perskaityti dirbančiajam personalui.

Atkreipkite dėmesį į paviršius, kurie naudojant mašiną gali tapti slidūs, ir saugokitės užkliuvimo pavojaus, kurį gali sukelti pneumatinė arba hidraulinė žarna. Paslydimas, užkliuvimas ir griuvimas yra pagrindinės susižalojimo darbo vietoje priežastys. Nedirbkite su pneumatiniu įrankiu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Apdorojant ruošinį prietaisas gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su pneumatiniu įrankiu neleiskite darbo vietoje būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti pneumatinio įrankio.

Atkreipkite dėmesį į paviršius, kurie naudojant mašiną gali tapti slidūs, ir saugokitės užkliuvimo pavojaus, kurį gali sukelti pneumatinė arba hidraulinė žarna. Paslydimas, užkliuvimas ir griuvimas yra pagrindinės susižalojimo darbo vietoje priežastys. Nedirbkite su pneumatiniu įrankiu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Apdorojant ruošinį prietaisas gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su pneumatiniu įrankiu neleiskite darbo vietoje būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti pneumatinio įrankio.

Oro srovės niekada nenukreipkite į save ar į kitus asmenis, o šaltą orą nukreipkite toliau nuo rankų. Suslėgtas oras gali sunkiai sužaloti. Patikrinkite jungtis ir maitinimo linijas. Visi techninės priežiūros mazgai, jungtys ir žarnos turi atitikti techninių duomenų nurodytus slėgio ir oro kiekio reikalavimus. Per žemas slėgis daro neigiamą įtaką pneumatinio įrankio veikimui, o esant per aukštam slėgiui galima susižaloti, sužaloti kitus ir patirti materialinių žalų. Saugokite žarnas nuo sulenkimo, susiaurėjimo, tirpiklių ir aštrių briaunų. Žarnas laikykite atokiau nuo karščio, alyvos ir besisukančių dalių. Pažeistą žarną nedelsdami pakeiskite. Esant pažeistai maitinimo linijai, suslėgto oro žarna gali pradėti daužytis – tokioje situacijoje iškyla sužalojimo pavojus. Oro srauto sukeltos dulkės ir drožlės gali sunkiai sužaloti akis. Pasirūpinkite, kad žarnų apkabos visada būtų tvirtai užveržtos. Per neužveržtas arba pažeistas žarnų apkabas suslėgtas oras gali nevaldomai išeiti.

Oro srovės niekada nenukreipkite į save ar į kitus asmenis, o šaltą orą nukreipkite toliau nuo rankų. Suslėgtas oras gali sunkiai sužaloti. Patikrinkite jungtis ir maitinimo linijas. Visi techninės priežiūros mazgai, jungtys ir žarnos turi atitikti techniniuose duomenyse nurodytus slėgio ir oro kiekio reikalavimus. Per žemas slėgis daro neigiamą įtaką pneumatinio įrankio veikimui, o esant per aukštam slėgiui galima susižaloti, sužaloti kitus ir patirti materialinių žalų. Saugokite žarnas nuo sulenkimo, susiaurėjimo, trinties ir aštrių briaunų. Žarnas laikykite atokiau nuo karščio, alyvos ir besisukančių dalių. Pažeistą žarną nedelsdami pakeiskite. Esant pažeistai maitinimo linijai, suslėgto oro žarna gali pradėti daužytis – tokioje situacijoje iškyla sužalojimo pavojus. Oro srauto sukeltos dulkės ir drožlės gali sunkiai sužaloti akis. Pasirūpinkite, kad žarnų apkabos visada būtų tvirtai užveržtos. Per neužveržtas arba pažeistas žarnų apkabas suslėgtas oras gali nevaldomai išeiti.

Būkite atidūs, sutelkite dėmesį į atliekamą darbą ir, dirbdami su pneumatiniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su pneumatiniu įrankiu, jei esate pavargę, vartojote alkoholio, narkotikų ar medikamentų. Akimirksnio neatidumas dirbant su pneumatiniu įrankiu gali tapti sunkių sužalojimų priežastimi.

Būkite atidūs, sutelkite dėmesį į atliekamą darbą ir, dirbdami su pneumatiniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su pneumatiniu įrankiu, jei esate pavargę, vartojote alkoholio, narkotikų ar medikamentų. Akimirksnio neatidumas dirbant su pneumatiniu įrankiu gali tapti sunkių sužalojimų priežastimi.

Dirbkite su asmeninėmis apsaugos priemonėmis ir visada užsidėkite apsauginius akinius. Naudojant apsaugos priemones, pvz., respiratorių, neslystančius saugius darbinius batus, apsauginį šalmą, klausos apsaugos priemones, kaip to reikalauja darbdavys ar kaip numatyta darbo ir sveikatos apsaugos direktyvose, sumažėja susižalojimo pavojus. Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš prijungdami pneumatinį įrankį prie oro tiekimo sistemos, prieš jį pakeldami ar nešdami, įsitikinkite, kad jis yra išjungtas. Jei nešdami pneumatinį įrankį pirštą laikote ant įjungimo-išjungimo jungiklio arba įjungtą pneumatinį įrankį prijungiate prie oro tiekimo sistemos, gali įvykti nelaimingas atsitikimas. Prieš jungdami pneumatinį įrankį, išimkite reguliavimo įrankius. Reguliavimo įrankis, esantis sukioje pneumatinio įrankio dalyje, gali sužeisti. Nepervertinkite savo galimybių. Dirbdami patikimai stovėkite ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą, galėsite geriau kontroliuoti pneumatinį įrankį netikėtose situacijose. Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo judančių įrankio dalių. Laisvus drabužius, papuošalus, ilgus plaukus judančios dalys gali įtraukti. Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant šią įrangą sumažėja dulkių keliamas pavojus. Neįkvėpkite išeinančio oro. Saugokite akis nuo oro srauto, išeinančio iš pneumatinio įrankio, poveikio. Oro sraute, išeinančiame iš pneumatinio įrankio, gali būti vandens, alyvos, metalo dalelių ir nešvarumų iš kompresoriaus. Tokios medžiagos gali pakenkti sveikatai.

Rūpestinga pneumatinių įrankių priežiūra ir naudojimas

Ruošiniui įtvirtinti ir atremti naudokite veržimo įrangą arba spaustuvus. Laikydami ruošinį ranka arba prispaudę ruošinį prie kūno, jūs negalėsite saugiai valdyti pneumatinio įrankio. Saugokite pneumatinį įrankį nuo perkrovos. Naudokite konkrečiam darbui skirtą pneumatinį įrankį. Tinkamu pneumatiniu įrankiu nurodytame galios intervale dirbsite kokybiškiau ir saugiau. Nenaudokite pneumatinio įrankio, kurio pažeistas įjungimo-išjungimo jungiklis. Pneumatinis įrankis, kurio negalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš pradėdami reguliuoti įrankį, keisti papildomą įrangą ar ketindami įrankio nenaudoti ilgesnį laiką, nutraukite oro tiekimą. Ši atsargumo priemonė apsaugos nuo netikėto pneumatinio įrankio įsijungimo. Nenaudojamą pneumatinį įrankį laikykite vaikams neprieinamoje vietoje. Neleiskite su pneumatiniu įrankiu dirbti asmenims, nesuprantantiems, kaip jį naudoti, arba neperskaičiusiems šių nuorodų. Pneumatiniai įrankiai yra pavojingi, kai su jais dirba nepatyrę žmonės.

Rūpestingai prižiūrėkite pneumatinį įrankį. Tikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar nėra sulūžusių arba pažeistų dalių, kurios darytų neigiamą įtaką pneumatinio įrankio veikimui. Prieš pradėdami naudoti pneumatinį įrankį, kreipkitės į specialistus, kad suremontuotų pažeistas dalis. Daug nelaimingų atsitikimų įvyksta dėl blogai atliekamos pneumatinių įrankių techninės priežiūros. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrimi pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. Pneumatinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite laikydamiesi šių reikalavimų. Atsižvelkite į darbo sąlygas ir atliekamą darbą. Tada žymiai sumažės dulkių susidarymas, vibracijos ir skleidžiamas triukšmas. Pneumatinį įrankį paruošti eksploatuoti, nustatyti ir naudoti leidžiama tik kvalifikuotiems ir išmokytiems naudotojams. Draudžiama daryti bet kokius pneumatinio įrankio pakeitimus. Atlikus pakeitimą, gali sumažėti apsauginių įtaisų veiksmingumas ir padidėti rizika dirbančiajam.

Techninė priežiūra

Pneumatinį įrankį remontuoti turi tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Tai užtikrina saugią pneumatinio įrankio būklę.

Saugos nuorodos dirbantiems su pneumatinėmis gręžimo mašinomis

▸ Patikrinkite, ar įskaitoma firminė lentelė. Jei reikia, iš gamintojo įsigykite naują. Įlūžus įrankiui, papildomos įrangos dalims ar net pačiam pneumatiniam įrankiui, dideliu greičiu gali išlėkti dalys. Dirbant su pneumatiniu įrankiu, atliekant remonto ir techninės priežiūros darbus ir keičiant papildomą įrangą, visada būtina dėvėti smūgiams atsparias akių apsaugos priemones. Būtiną apsaugos laipsnį kiekvienu atveju reikia įvertinti atskirai. Dirbantieji su įrankiu ir techninės priežiūros personalas turi būti tokios fizinės būklės, kad pajėgtų suvaldyti pneumatinį įrankį dydžio, svorio ir galios atžvilgiu. Būkite pasiruošę netikėtiems pneumatinio įrankio judesiams, kuriuos gali sukelti reakcijos jėgos arba įlūžęs darbo įrankis. Dirbdami visada tvirtai laikykite pneumatinį įrankį abiem rankomis ir stenkitės išlaikyti tokią kūno ir rankų padėtį, kurioje sugebėtumėte suvaldyti šiuos įrankio judesius. Šios atsargos priemonės padeda apsisaugoti nuo sužalojimų. - Jei darbo įrankis užstrigo, pneumatinį įrankį nedelsdami išjunkite. Būkite pasiruošę dideliems reakcijos momentams, sukeliantiems atatranką. Darbo įrankis užsiblokuoja, jei:

- pneumatinis įrankis perkraunamas, - ruošinio atžvilgiu perkreipiamas arba - smaigaliu praeinama per apdorojamą ruošinį.

Reakcijos momentui atlaikyti naudokite pagalbines priemones, pvz., atraminį įtaisą. Jei tam nėra galimybės, naudokite papildomą rankeną. Niekada nelaikykite rankų arti besisukančio darbo įrankio. Galite susižaloti. ▸ Nutrūkus oro tiekimui ar esant mažesniam darbiniam slėgiui, pneumatinį įrankį išjunkite. Patikrinkite darbinį slėgį ir, jei slėgis optimalus, įjunkite iš naujo. Dirbantieji su pneumatiniu įrankiu atlikdami darbo užduotis gali jausti nemalonius pojūčius plaštakose, rankose, pečiuose, kaklo srityje ar kitose kūno vietose. Dirbdami su šiuo pneumatiniu įrankiu patogiai atsistokite, tvirtai stovėkite ir venkite tokios nepalankios padėties, kurioje yra sunku išlaikyti pusiausvyrą. Dirbantieji, ilgai dirbdami su įrankiu, turi keisti kūno padėtį, nes tai padeda išvengti nemalonių pojūčių ir nuovargio. ▸ Jei dirbančiajam pasireiškia simptomai, pvz., nuolatiniai negalavimai, bloga savijauta, širdies tvinksėjimas, skausmai, nutirpimas, sustingimas, „deginimas“ ar „surakinimas“, šių požymių ignoruoti negalima. Dirbantysis apie tai turi pranešti savo darbdaviui ir pasikonsultuoti su kvalifikuotu mediku. ▸ Atsargiai! Ilgiau naudojant pneumatinį įrankį, darbo įrankiai gali įkaisti. Dirbkite su apsauginėmis pirštinėmis. Prieš pradėdami darbą tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abejojate, galite pasikviesti pagalbą vietinių komunalinių paslaugų teikėjų. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių. ▸ Saugokitės, kad neprisiliestumėte prie laidų su įtampa. Pneumatinis įrankis nėra izoliuotas, todėl prisilietus prie laidų su įtampa gali trenkti elektros smūgis.

ĮSPĖJIMAS

Šveičiant, pjaunant, šlifuojant, gręžiant ir atliekant panašius darbus kylančios

dulkės gali sukelti vėžį, pakenkti negimusiam vaikui ir sukelti paveldimus genetinius susirgimus. Kai kurios šiose dulkėse esančios medžiagos:

švinas dažuose ir lakuose, kurių sudėtyje yra švino, - kristalinis silicio dioksidas plytose, cemente ir kituose mūriniuose objektuose, arsenas ir chromatas chemiškai apdorotoje medienoje.

Susirgimo rizika priklauso nuo to, kaip dažnai tenka su šiomis medžiagomis dirbti. Kad sumažintumėte keliamą pavojų, dirbkite tik gerai vėdinamose patalpose ir tik su specialia apsaugine įranga (pvz., specialiai sukonstruotais kvėpavimo apsaugos prietaisais, kurie išfiltruoja net smulkiausias dulkių daleles).

Apdorojant ruošinį gali kilti papildomas triukšmas, kurio išvengiama naudojant specialias priemones, pvz., jei apdorojamas ruošinys skleidžia skambesį, reikia naudoti izoliacines medžiagas. ▸ Jei pneumatinis įrankis yra su garso slopintuvu, reikia užtikrinti, kad dirbant su pneumatiniu įrankiu tinkamos

Darbinės būklės slopintuvas visada būtų eksploatavimo vietoje.

Vibracija gali pakenkti nervams ir sutrikdyti kraujotaką plaštakose ir rankose. Mūvėkite prigludusiomis pirštinėmis. Cirkuliuojant su slėgtu oru pneumatinio įrankio rankenos atšąla. Šiltos rankos yra mažiau jautrios vibracijos poveikiui. Plačias pirštines gali įtraukti besisukančios dalys. Jei pastebite, kad jūsų pirštai ar rankos yra nutirpę, dilgčioja, skauda arba pabąla, darbą su pneumatiniu įrankiu nutraukite, apie tai informuokite savo darbdavį ir pasikonsultuokite su gydytoju. Neleiskite grąžtui trinkšėti ruošinį. Dėl to gali labai sustiprėti vibracija. Jei yra galimybė, pneumatinio įrankio svoriui išlaikyti naudokite stovą, spyruoklinį lyno suvyniojimo įtaisą arba balansinį įtaisą. Pneumatinį įrankį laikykite saugiai, kad galėtumėte išlaikyti reikiamą rankų reakcijos jėgą, bet ne per tvirtai. Kuo tvirčiau laikomas įrankis, tuo labiau padidėja vibracija. Jei naudojamos universalios sukamosios jungtys (kumštelinės movos), reikia įmontuoti fiksuojančius kaiščius. Apsaugai užtikrinti, jei netikėtai atsijungtų jungtis tarp žarnos ir pneumatinio įrankio arba tarp žarnų, naudokite „Whipcheck“ žarnų apsaugas. Pneumatinio įrankio niekada neneškite laikydami už žarnos.

Simboliai

Toliau nurodyti simboliai gali būti svarbūs dirbant su pneumatiniu prietaisu. Gerai įsiminkite šiuos simbolius ir jų prasmę. Teisingai suprasdami simbolius galėsite geriau ir saugiau dirbti su pneumatiniu prietaisu.

Simbolis Reikšmė

Prieš įmontuodami, pradėdami eksploatuoti, remontuoti, atlikti techninę priežiūrą ir prieš keisdami papildomą įrangą ar prieš pradėdami dirbti netoli pneumatinio įrankio, perskaitykite visas nuorodas ir jų laikykitės. Nesilaikant saugos nuorodų ir reikalavimų, galima sunkiai susižaloti.

Dirbkite su apsauginiais akiniais.

W Vatas Galia
Nm Niutonmetras		Energijos vienetas (sukimo momentas)
kg	Kilogramas	Masé, svoris
Ibs	Svaras
mm Milimetras IIgis
min	Minutès	Laiko intervalas, trukmè
s	Sekundès
\( \mathbf{mi}^{-1} \)	Sūkiy arba judesiuy skaičius per minute	Tušciosios eigos sūkiy skaičius
bar	bar	Oro slégis
psi	Svaru kvadratiniam coluii
l/s	Litru per sekunde	Oro sanaudos
cfm	Kubiniuy péduy per minute
dB Decibelas		Specialus garso santykinio stiprumo vienetas
QC Greitojo keitimo griebtuvas
○	Vidinio šešiabriaunio simbolis	Irankiu jtvaras
■	Išorinio keturkampio simbolis
UNF	US smulkusis sriegis(angl. „Unified National Fine Thread Series")
G	„Whitworth“ sriegis	Prijungimo sriegis
NPT	„National pipe thread“

Lietuviškai 295

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Prašome atlenkti naudojimo instrukcijos atlenkiamąjį puslapį, kuriame pavaizduotas pneumatinis įrankis, ir skaitant laikyti jį atverstą.

Naudojimas pagal paskirtį

Pneumatinis įrankis skirtas medienai, metalui, keramikai ir plastikui gręžti.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka schemose nurodytus numerius. Paveikslėliai iš dalies yra scheminiai ir nuo jūsų pneumatinio įrankio gali skirtis.

1 Gręžimo suklis 2 Įtvirtinimo sritis (pvz., papildomai rankenai) 3 Jungimo-išjungimo jungiklis (svirtelė) 4 Lankelis prietaisui pakabinti 5 Žarnos mova 6 Briaunos ant gręžimo suklio raktui uždėti 7 Jungimo-išjungimo jungiklis 8 Oro išleidimo anga su garso slopintuvu 9 Papildoma rankena*

10 Išpjovos lankeliui, skirtam prietaisui pakabinti, tvirtinti 11 Žarnos apkaba 12 Oro išleidimo žarna 13 Korpuso dangtelio tvirtinamasis varžtas 14 Korpuso dangtelis 15 Oro išėjimo angos su šešiabriaune veržle 16 Sandarinamasis žiedas 17 Oro išleidimo rinkinys (automatinis) 18 Jungiamasis atvamzdis ant oro išleidimo rinkinio 19 Garso slopintuvas ant oro išleidimo rinkinio 20 Jungiamasis atvamzdis oro tiekimo angoje 21 Oro tiekimo žarna 22 Centrinė oro išleidimo žarna 23 Vainikinis griebtuvas 24 Greitojo užveržimo griebtuvas 25 Griebtuvo raktas 26 Įrankių tvarsčiai 27 Užpakalinė 28 Priekinė įvorė 29 Sukimosi krypties perjungiklis * Pavaizduoti ar aprašyti priedai į standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka visus privalomus Direktyvos 2006/42/EB reikalavimus ir jų pakeitimus bei šiuos standartus: EN ISO 11148-3.

Techninė byla (2006/42/EB) laikoma:

Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Henk Becker

Bosch CLEAN technika saugo dirbantįjį ir tausoja aplinką, nes ji veikia be alyvos ir taupiau naudoja orą ir energiją.

Juos taip pat galima eksploatuoti ir su oru, kuriame yra alyvos.

consumption optimized - optimalus oro sunaudojimas

lubrication free - be alyvos

ergonomic - ergonomiškas

air tool - pneumatinis įrankis

Noise reduction - mažesnis triukšmo lygis

296 | Lietuviškai Informacija apie triukšmą ir vibraciją

Pneumatiné grežimo mašina	Tiesios formos					Pistoleto formos
Gaminio numeris	0 607 154 ... 0 607 161 ... 0 607 153 ...
	... 101	... 100	... 101	... 102	... 103	... 520	... 523
Tušciosios eigos sūkių scaičius	\( min^1 \)	3200	2560	2560	3700	3700
Atiduodamoji galia	W	120	400	400	400	400	180
	Hp	0,16	0,54	0,54	0,54	0,54	0,24
Maks. grežinio skersmuo pliene	mm	4	8	10	8	10	4
	in	5/32"	5/16"	3/8"	5/16"	3/8"	5/32"
Tiekiamas komplektas
- Greitjo užveržimo griebtuvas		-	-	-	-	-	-
- Vainikinis griebtuvas		-	-	-	-	-	-
Reversas		-	-	-	-	-	-
Grežimo suklio sriegis
- 3/8"-24 UNF-2A		-	-	-	-	-	-
- 1/2"-20 UNF-2A		-	-	-	-	-	-
Briaunos ant grežimo suklio raktui užděti	mm 14 17 17 17 17 14 14
Užveržiamojo kakliuko skersmuo	mm 28 46 46 46 46 -
Maks. jrankio darbinis slegis	bar	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91
Žarnos jungties jungiamasis sriegis		G 1/8"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"
Žarnos vidinis skersmuo	mm	6	10	10	10	10	10
Oro sānaudos,veikiant tušćiaja eiga	l/s	3,4	15,5	16	15,5	15	7,8
	cfm	7,2	32,8	33,9	32,8	31,8	16,5
Svoris pagal „EPTA-Procedure 01:2014"	kg	0,52	1,1	1,2	1,3	1,5	0,84
	lbs	1,1	2,4	2,6	2,9	3,3	1,8

Triukšmo emisijos vertės nustatytos pagal EN ISO 15744.

Pagal A skale išmatuotas
pneumatinio jrankio triukšmo lygis
tipiniu atveju siekia:
Garso slégio lygis LpA	dB(A)	76	75	75	75	75	72	72
Garso galios lygis LwA	dB(A)	87	86	86	86	86	83	83
Paklaida K	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Dirbkite su klaudos apsaugos priemonémis!

Vibracijos bendroji vertė (trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 28927:

Šioje instrukcijoje nurodytas vibracijos lygis buvo išmatuotas pagal EN ISO 11148 standartizuotu matavimo metodu, ir jį galima naudoti pneumatiniams įrankiams palyginti. Jis taip pat tinka išankstiniam vibracijos poveikio įvertinimui.

Nurodytas vibracijos lygis atspindi pagrindinius pneumatinio įrankio naudojimo atvejus. Tačiau jeigu pneumatinis įrankis naudojamas kitokiai paskirčiai, su kitokia papildoma įranga arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti.

Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti į laiką, kurį pneumatinis įrankis būna išjungtas arba, nors ir veikia, bet nėra naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: pneumatinio darbo įrankio techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Pakabinimo ir įtvirtinimo įtaisas

Pakabinimo įtaisas (žr. pav. A)

• Jeigu jūs norite dirbti pakabinimo arba įtvirtinimo įtaise įtvirtintu pneumatiniu įrankiu, prieš prijungdami įrankį prie suslėgto oro tiekimo sistemos, jį įtvirtinkite tvirtinimo įtaise. Tokiu būdu išvengsite netikėto pneumatinio įrankio įsijungimo.

Suspausto oro prietaisą galite įtvirtinti pakabinimo įtaise, panaudodami pakabinimo lankelį 4.

Pakabinimo lankelį 4 uždėkite ant pneumatinio įrankio taip, kad jis įsistatytų į išpjovas 10.

Priklausomai nuo pneumatinio įrankio svorio centro, galite naudoti priekines ar užpakalines išpjovas.

Pakabinimo lankelį 4 įstatykite įtvirtinimo srityje 2.

Periodiškai patikrinkite pakabinimo lankelio ir pakabinimo įtaiso būklę.

Įveržimo įtaisas

0607 154 101/0607 161 1../0607 161 5..

Nurodytoje įtvirtinimo srityje 2 galite įtvirtinti suspausto oro prietaisą įtvirtinimo įtaise. Jeigu įmanoma, tai panaudokite visą įtvirtinimo sritį. Kuo mažesnė įtvirtinimo sritis, tuo didesnis įtvirtinimo jėgos poveikis suspausto oro prietaisui.

Neveikite įveržimo srities per didele apkrova.

Papildomos rankenos montavimas

0607 1605./0607 1611./0607 1615..

• Papildomą rankeną 9 įstumkite įtvirtinimo srityje 2.

Papildomą rankeną 9 galite pasukti į norimą padėtį, kad būtų patogu dirbti.

Sukdami prieš laikrodžio rodyklę atlaisvinkite sparnuotąjį varžtą ir pasukite papildomą rankeną 9 į norimą padėtį. Paskui užveržkite sparnuotąjį varžtą sukdami jį pagal laikrodžio rodyklę.

Išeinančio oro nukreipimas

Su panaudoto oro nuvedimo sistema per oro išleidimo žarną iš jūsų darbo vietos galima nuvesti panaudotą orą ir tuo pačiu pasiekti optimalų garso slopinimą. Be to, tai pagerins jūsų darbo sąlygas, nes darbo vietos oras nebebus užterštas alyva ir nesisuks sukuriamos dulkės ar drožlės.

Autonominis oro išleidimas (žr. pav. B) 0607 161 1./0607 161 5..

• Išsukite iš oro išleidimo angos 8 garso slopintuvą, pakeiskite jį žarnos įmova 5.
• Atlaisvinkite oro išleidimo žarnos 12 apkabą 11, pritvirtinkite oro išleidimo žarną, naudodami žarnos įmovą 5, ir užveržkite žarnos apkabą.

Oro išleidimo įtaisą reikia įmontuoti prieš prijungiant prie oro tiekimo sistemos, nes reikia nuimti korpuso dangtelį 14.

Panaudotą orą galite nukreipti į panaudoto oro rezervuarą.

• Atsukite tris tvirtinamuosius varžtus 13 ir nuimkite korpuso dangtelį 14. Vietoj garso slopintuvo įsukite šešiabriaunę veržlę 15 ir vėl pritvirtinkite korpuso dangtelį trimis tvirtinamaisiais varžtais. Į šešiabriaunę veržlę 15, esančią oro išleidimo angoje, įsukite žarnos įmovą 5.
• Atlaisvinkite oro išleidimo žarnos 12 apkabą 11, pritvirtinkite oro išleidimo žarną, naudodami žarnos įmovą 5, ir užveržkite žarnos apkabą.

Autonominis oro išleidimas su oro išleidimo rinkiniu (žr. pav. C)

Panaudotą orą galite nukreipti į panaudoto oro rezervuarą – tokiu atveju turi būti pritvirtintas oro išleidimo rinkinys 17.

Nuoroda: žarnos įmovos 5 jokiu būdu neįsukite į jungiamąją įmovą 20 ties oro įleidimo anga; atkreipkite dėmesį, kad sandarinamasis žiedas 16 būtų įduboje tarp korpuso ir oro išleidimo rinkinio 17 – taip bus užtikrinta, kad išeinantis oras cirkuliuotų tik į oro išleidimo žarną 12.

• Oro išleidimo rinkinio jungiamąjį atvamzdį 18 tvirtai įsukite į oro išleidimo angoje esantį jungiamąjį atvamzdį 20, o tada žarnos įmovą 5 – į jungiamąjį atvamzdį 18. Ant oro išleidimo rinkinio esantį garso slopintuvą 19 pakeiskite oro išleidimo rinkinio žarnos įmova.
• Atlaisvinkite oro išleidimo žarnos 12 apkabą 11, pritvirtinkite oro išleidimo žarną, naudodami žarnos įmovą 5, ir užveržkite žarnos apkabą.

Centrinis oro išleidimas (žr. pav. D)

• Atlaisvinkite oro tiekimo žarnos 21 apkabą 11, pritvirtinkite oro tiekimo žarną ant žarnos įmovos 5 ir užveržkite žarnos apkabą. Centrinę oro išleidimo žarną 22, kuria panaudotas oras nukreipiamas iš darbo vietos, užmaukite ant oro tiekimo žarnos 21. Pneumatinį rankį prijunkite prie oro tiekimo sistemos (žr. „Prijungimas prie suslėgto oro tiekimo sistemos“, psl. 299) ir centrinę oro išleidimo žarną 22 užmaukite ant sumontuotos oro tiekimo žarnos ir ant prietaiso galo.

Prijungimas prie suslėgto oro tiekimo sistemos (žr. pav. E)

Atkreipkite dėmesį, kad oro slėgis turi būti ne žemesnis kaip 6,3 bar (91 psi), nes pneumatinis įrankis sukurtas tokiam darbiniam slėgiui.

Kad įrankis veiktų didžiausiu našumu, būtina laikytis nustatytų žarnos vidinio skersmens bei jungiamojo sriegio verčių, kaip nurodyta „Techniniai duomenys“ lentelėje. Siekiant išlaikyti didžiausią įrankio našumą, reikia naudoti ne ilgesnes kaip 4 metrų žarnas.

Siekiant apsaugoti pneumatinį įrankį nuo pažeidimo, užteršimo ir rūdijimo, naudojamame suslėgtame ore turi nebūti pašalinių medžiagų dalelių ir drėgmės.

Nuoroda: būtina naudoti suslėgto oro paruošimo bloką. Toks įtaisas garantuoja nepriekaištingą pneumatinių įrankių veikimą.

Vykdykite suslėgto oro paruošimo bloko naudojimo instrukcijoje pateiktus nurodymus.

Visos armatūros, jungiamieji vamzdynai ir žarnos turi būti tinkami darbiniam slėgiui ir suslėgto oro sąnaudoms.

Venkite vamzdynų susiaurėjimų, kurie atsiranda dėl suspaudimo, perlenkimo arba užlenkimo!

Jeigu abejojate, patikrinkite oro slėgį oro tiekimo angoje manometru, kai pneumatinį įrankį veikia apkrova.

Suslėgto oro tiekimo sistemos prijungimas prie pneumatinio įrankio

Užukite žarnos įmovą 5 ant jungiamojo atvamzdžio oro tiekimo angoje 20. Siekiant išvengti pneumatinio įrankio vidinių vožtuvų dalių pažeidimų, užsukdami ir atsukdami žarnos įmovą 5 ant išsikišusio jungiamojo atvamzdžio oro tiekimo angoje 20, prilaikykite jungtį, kad ji nesisuktų, veržliarakčiu (rakto plotis 22 mm). Atlaisvinkite oro tiekimo žarnos 21 apkabą 11, pritvirtinkite oro tiekimo žarną ant žarnos įmovos 5 ir užveržkite žarnos apkabą. Nuoroda: visada iš pradžių oro tiekimo žarną prijunkite prie pneumatinio įrankio, o po to prie suslėgto oro paruošimo bloko.

Griebtuvo sumontavimas (žr. pav. F)

Tvirtai laikykite gręžimo suklį 1, uždėję atitinkamą veržliaraktį ant šlifavimo suklio briaunų, skirtų raktui uždėti 6, ir ant jo užukite vainikinį griebtuvą 23 arba greitojo užveržimo griebtuvą 24. Griebtuvą reikia užveržti apie 20–25 Nm užveržimo momentu.

Greitojo užveržimo griebtuvo keitimas

Pneumatinį įrankį padėkite ant stabilaus pagrindo (pvz., darbastalio). Tvirtai laikykite gręžimo suklį 1, uždėję atitinkamą veržliaraktį ant suklio briaunų, skirtų raktui uždėti 6, ir sukdami į kairę, greitojo užveržimo griebtuvą 24 nusukite nuo gręžimo suklio.

Nuoroda: tvirtai priveržtą griebtuvą galite atsukti pritaikydami šešiabriaunį raktą, įstatytą į įrankių įtvirtą 26.

Įrankių keitimas (žr. pav. G)

Greitojo užveržimo griebtuvas

Tvirtai laikykite greitojo užveržimo griebtuvo 24 užpakalinę įvorę 27 ir sukite priekinę įvorę 28 prieš laikrodžio rodyklę, kol bus galima įstatyti įrankį. Įstatykite įrankį. Tvirtai laikykite greitojo užveržimo griebtuvo 24 užpakalinę įvorę 27 ir sukite ranka priekinę įvorę 28 pagal laikrodžio rodyklę, kol pasigirs trakštelėjimas. Griebtuvas užrakinamas ir užblokuojamas automatiškai.

Darbo įrankio išėmimas: Griebtuvas atrakinamas, jei, norėdami išimti įrankį, priekinę įvorę 28 pasukate priešinga kryptimi.

Darbas

Paruošimas darbui

Pneumatinis įrankis optimaliai veikia, esant 6,3 bar (91 psi) darbiniam slėgiui, išmatuotam oro tiekimo angoje, kai pneumatinis įrankis įjungtas.

Įjungimas ir išjungimas (žr. pav. H)

Nuoroda: jeigu pneumatinis įrankis nesisuka, pvz., po ilgesnės prastovos, atjunkite suslėgto oro tiekimą ir kelis kartus prasukite variklį, sukdami įrankių įtvirtą 26. Tokiu būdu pašalinamos sukibimo jėgos.

Kad taupytumėte energiją, nenaudojamą pneumatinį įrankį išjunkite.

0607154101/06071611...

Norėdami pneumatinį įrankį įjungti, paspauskite svirtelę 3 ir dirbdami laikykite ją paspaustą. Norėdami pneumatinį įrankį išjungti, svirtelę 3 atleiskite.

06071535./06071605.

Norėdami pneumatinį įrankį įjungti, paspauskite įjungimo-išjungimo jungiklį ir dirbdami laikykite jį paspaustą. Norėdami pneumatinį įrankį išjungti, įjungimo-išjungimo jungiklį 7 atleiskite.

0607 1615..

Norėdami pneumatinį įrankį įjungti, paspauskite dviejų dalių įjungimo-išjungimo jungiklį viršuje arba dirbdami laikykite jį paspaustą. Norėdami pneumatinį įrankį išjungti, įjungimo-išjungimo jungiklį 7 atleiskite.

Sukimosi krypties keitimas (žr. pav. l)

0607160509/0607160511

• Dešininis sukimasis: perstumkite sukimosi krypties perjungiklį 29 iki atramos į dešinę. Kairinis sukimasis: perstumkite sukimosi krypties perjungiklį 29 iki atramos į kairę.

Lietuviškai 301

Darbo patarimai

Staigiai pasireiškiančios apkrovos sukelia didelį sukimo momento sumažėjimą arba variklio sustojimą, tačiau nekenkia suktuvo varikliui.

Priežiūra ir servisas

Visiems Bosch pneumatiniams įrankiams, kurie nepriskiriami prie CLEAN serijos (specialaus tipo pneumatiniai varikliai, kuriems tiekiamas suslėgtas oras be alyvos), pratekančio slėgio oro srautą reikia visada sumaišyti su alyvos rūku. Būtinas suslėgto oro tepimo įtaisas yra prieš pneumatinį įrankį prijungtame suslėgto oro paruošimo bloke (išsamesnius duomenis jums gali pateikti kompresoriaus gamintojas).

Pneumatinio įrankio tiesioginiam tepimui ir maišymui su oru slėgto oro paruošimo bloke naudokite variklių alyvą SAE 10 arba SAE20.

Papildoma įranga

Visos pneumatinės gręžimo mašinos gali būti naudojamos su vainikiniu arba greitojo užveržimo griebtuvu.

Visą kokybiškos papildomos įrangos programą galite rasti internete www.bosch-pt.com arba pasiteirauti specializuotos prekybos atstovo.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Ieškant informacijos ar užsakant atsargines dalis, prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį pneumatinio įrankio firmos lentelėje.

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai atsakys į klausimus apie mūsų gaminius ir papildomą įrangą.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Pneumatinis įrankis, papildomi įtaisai ir pakuotės medžiagos turi būti ekologiškai utilizuojami.

Tepimo ir valymo medžiagas šalinkite aplinkai nekenksmingu būdu. Vykdykite įstatymų reikalavimus. Tinkamai šalinkite variklio menteles! Variklio mentelių sudėtyje yra teflono. Neįkaitinkite variklio mentelių iki aukštesnės nei 400°C temperatūros, priešingu atveju gali susidaryti kenksmingi garai.

Jeigu jūsų pneumatinis įrankis yra nebetinkamas naudoti, prašome jį atiduoti antriniam perdirbimui arba grąžinti į prekybos vietą, t. y. įgaliotą Bosch klientų aptarnavimo skyrių.

Galimi pakeitimai.

Saugos taisyklės

Bendrieji saugos nurodymai, skirti pneumatiniams įrankiams
