РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ UML42290 BOSCH

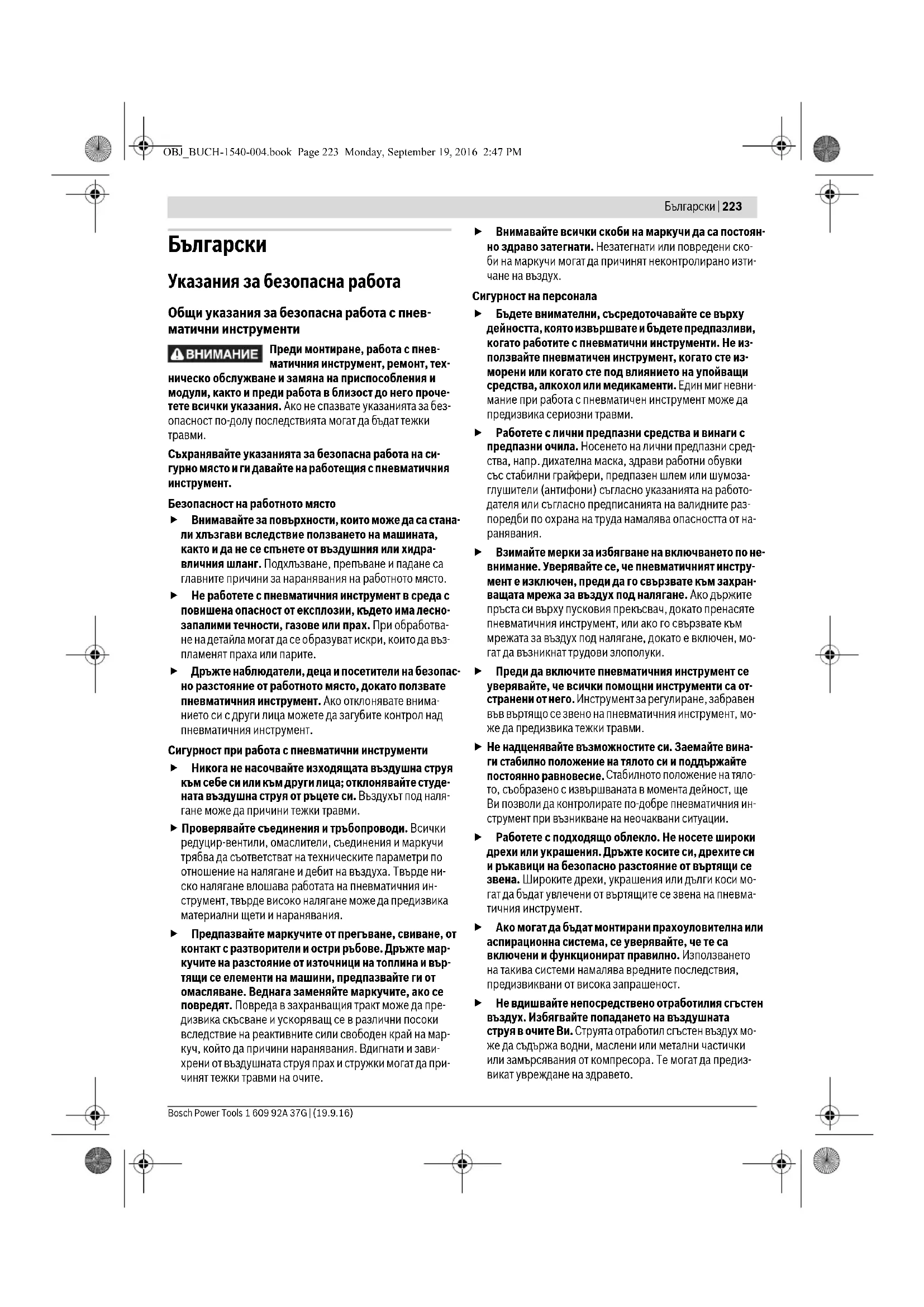

Указания за безопасна работа Общи указания за безопасна работа с пнев- матични инструменти Преди монтиране, работа с пнев- матичния инструмент, ремонт, тех- ническо обслужване и замяна на приспособления и модули, както и преди работа в близост до него проче- тете всички указания. Ако не спазвате указанията за без- опасност по-долу последствията могат да бъдат тежки

Съхранявайте указанията за безопасна работа на си- гурно място и ги давайте на работещия с пневматичния инструмент. Безопасност на работното място Внимавайте за повърхности, които може да са стана- ли хлъзгави вследствие ползването на машината, както и да не се спънете от въздушния или хидра- вличния шланг. Подхлъзване, препъване и падане са главните причини за наранявания на работното място. Не работете с пневматичния инструмент в среда с повишена опасност от експлозии, където има лесно- запалими течности, газове или прах. При обработва- не на детайла могат да се образуват искри, които да въз- пламенят праха или парите. Дръжте наблюдатели, деца и посетители на безопас- но разстояние от работното място, докато ползвате пневматичния инструмент. Ако отклонявате внима- нието си с други лица можете да загубите контрол над пневматичния инструмент. Сигурност при работа с пневматични инструменти Никога не насочвайте изходящата въздушна струя към себе си или към други лица; отклонявайте студе- ната въздушна струя от ръцете си. Въздухът под наля- гане може да причини тежки травми. Проверявайте съединения и тръбопроводи. Всички редуцир-вентили, омаслители, съединения и маркучи трябва да съответстват на техническите параметри по отношение на налягане и дебит на въздуха. Твърде ни- ско налягане влошава работата на пневматичния ин- струмент, твърде високо налягане може да предизвика материални щети и наранявания. Предпазвайте маркучите от прегъване, свиване, от контакт с разтворители и остри ръбове. Дръжте мар- кучите на разстояние от източници на топлина и вър- тящи се елементи на машини, предпазвайте ги от омасляване. Веднага заменяйте маркучите, ако се повредят. Повреда в захранващия тракт може да пре- дизвика скъсване и ускоряващ се в разли

вследствие на реактивните сили свободен край на мар- куч, който да причини наранявания. Вдигнати и зави- хрени от въздушната струя прах и стружки могат да при- чинят тежки травми на очите. Внимавайте всички скоби на маркучи да са постоян- но здраво затегнати. Незатегнати или повредени ско- би на маркучи могат да причинят неконтролирано изти- чане на въздух. Сигурност на персонала Бъдете внимателни, съсредоточавайте се върху дейността, която извършвате и бъдете предпазливи, когато работите с пневматични инструменти. Не из- ползвайте пневматичен инструмент, когато сте из- морени или когато сте под влиянието на упойващи средства, алкохол или медикаменти. Един миг невни- мание при работа с пневматичен инструмент може да предизвика сериозни травми. Работете с лични предпазни средства и винаги с предпазни очила. Носенето на лични предпазни сред- ства, напр. дихателна маска, здрави работни обувки със стабилни грай фери, предпазен шлем или шумоза- глушители (антифони) съгласно указанията на работо- дателя или съгласно предписанията на валидните раз- поредби по охрана на труда намалява опасността от на-

Взимайте мерки за избягване на включването по не- внимание. Уверявайте се, че пневматичният инстру- мент е изключен, преди да го свързвате към захран- ващата мрежа за въздух под налягане. Ако държите пръста си върху пусковия прекъсвач, докато пренасяте пневматичния инструмент, или ако го свързвате към мрежата за въздух под налягане, докато е включен, мо- гат да възникнат трудови злополуки. Преди да включите пневматичния инструмент се уверявайте, че всички помощни инструменти са от- странени от него. Инструмент за регулиране, забравен във въртящо се звено на пневматичния инструмент, мо- же да предизвика тежки травм

Не надценявайте възможностите си. Заемайте вина- ги стабилно положение на тялото си и поддържайте постоянно равновесие. Стабилното положение на тяло- то, съобразено с извършваната в момента дейност, ще Ви позволи да контролирате по-добре пневматичния ин- струмент при възникване на неочаквани ситуации. Работете с подходящо облекло. Не носете широки дрехи или украшения. Дръжте косите си, дрехите си и ръкавици на безопасно разстояние от въртящи се звена. Широките дрехи, украшения или дълги коси мо- гат да бъдат увлечени от въртящите се звена на пневма- тичния инструмент. Ако могат да бъдат монтирани прахоуловителна или аспирационна система, се уверявайте, че те са включени и функционират правилно. Използването на такива системи намалява вредните последствия, предизвиквани от висока запрашеност. Не вдишвайте непосредствено отработилия сгъстен въздух. Избягвайте попадането на въздушната струя в очите Ви. Струята отработил сгъстен въздух мо- же да съдържа водни, маслени или метални частички или замърсявания от компресора. Те могат да предиз- викат увреждане на здравето. OBJ_BUCH-1540-004.book Page 223 Monday, September 19, 2016 2:47 PM224 | Български 1 609 92A 37G | (19.9.16) Bosch Power Tools Грижливо отношение към пневматичните инструменти Използвайте приспособления за захващане или менгеме, за да обездвижите обработвания детайл. Когато държите детайла с ръка или го притискате към тялото си, не можете да контролирате сигурно пневма- тичния инструмент. Не претоварвайте пневматичния инструмент. За всяка операция, която изпълнявате, ползвайте предвидения за целта пневматичен инструмент. С подходящ пневматичен инструмент и в посочения от производителя работен диапазон ще работите по-си- гурно и по-качествено. Не използвайте пневматичен инструмент, чиито пу- сков прекъсвач е повреден. Пневматичен инстру- мент, който не може да бъде включен или изключен по предвидения от производителя начин, е опасен. Преди да извършвате настройки по пневматичния инструмент, да заменяте приспособления или кога- то продължително време няма да го използвате, прекъсвайте подаването на сгъстен въздух. Тази мярка предотвратява включването на пневматични

инструмент по невнимание. Съхранявайте пневматични инструменти на места, недостъпни за деца. Не допускайте пневматичният инструмент да бъде ползван от лица, които нямат оп- ит или не са прочели тези указания за безопасност. Когато бъдат ползвани от неопитни потребители, пнев- матичните инструменти са опасни.

Отнасяйте се грижливо към пневматичния инстру- мент. Проверявайте дали подвижните модули функ- ционират нормално и не се заклинват, дали няма по- вредени или счупени елементи, вследствие на което пневматичният инструмент да не функционира, как- то е предвидено. Преди да ползвате пневматичния инструмент организирайте ремонтирането на повре- дени модули. Много от трудовите злополуки се дължат на лошо поддържани пневматични инструменти. Поддържайте режещите инструменти добре заточе- ни и чисти. Добре поддържаните режещи инструменти с остри режещи ръбове се заклинват по-рядко и позво- ляват по-леко водене на машината. Използвайте пневматичния инструмент, допълни- телните приспособления, работните инструменти и т. н. съгласно тези указания. При това спазвайте ра- ботните условия и посочените стъпки за изпълнение на операциите. Така отделянето на прах, вибрациите и шума се ограничават, доколкото е възможно. Пневматичният инструмент трябва да бъде монти- ран, обслужван и ползван само от квалифициран и съответно обучен персонал. Не се допуска изменянето на пневматичния инстру- мент. Измененията по пневматичния инструмент могат да влошат безопасността му и да увеличат рисковете за

Допускайте Вашият пневматичен инструмент да бъ- де ремонтиран само от квалифицирани техници и са- мо с оригинални резервни части. С това се гарантира, че сигурността на пневматичния инструмент ще

Указания за безопасна работа за пневматични

Данните на табелката на уреда трябва да могат да се четат. При необходимост се снабдете с резервна табел- ка от производителя. При счупване на обработвания детайл, на елемент на допълнително приспособление или на самия пневматичен инструмент могат да отхвръкнат части, ускорени до висока скорост. По време на работа с пневматичния инструмент, както и при извършване на ремонт или техническо обслужване или смяна на допълнителни приспосо- бления трябва винаги да се носи устойчива на удари защита на очите. Степента на необходимата защита трябва да бъде оценявана във всеки отделен слу-

Работещите с пневматичния инструмент и персона- лът по поддръжката му трябва да са физически го- дни да се справят с размерите, масата и мощността на пневматичния инструмент.

Бъдете подготвени за неочаквано отскачане на пнев- матичния инструмент, възникващо вследствие на реактивни сили при обработването на детайла или счупване на работния инструмент. Дръжте пневма- тичния инструмент здраво, а тялото и ръцете си – в позиция, при която да можете да противодействате на отскачането на пневматичния инструмент.

предпазни мерки могат да предотвратят наранявания.

Ако работният инструмент се заклини, изключвайте пневматичния инструмент незабавно. Бъдете подгот- вени за големи реакционни моменти, които предиз- викват откат. Работният инструмент блокира, когато: – пневматичният инструмент бъде претоварен, – се заклини в обработвания детайл или – острието му премине през обработвания детайл. Използвайте помощни приспособления за поемане на реакционните моменти, напр. подходящи подпо- ри. Ако това не е възможно, използвайте спомага- телна ръкохватка. Никога не поставяйте ръцете си в близост до въртя- щи се работни инструменти. Можете да се нараните. При прекъсване на подаването на сгъстен въздух или при понижаване на налягането изключвайте пневматичния инструмент. Проверете налягането и започнете отново работа при достигане на оптимални

При използване на пневматичния инструмент рабо- тещият с него може да има неприятно усещане на ръцете, раменете в зоната на врата или в други части

При работа с този пневматичен инструмент заемай- те удобна позиция, внимавайте да сте в стабилно по- ложение на тялото и избягвайте неудобните пози- OBJ_BUCH-1540-004.book Page 224 Monday, September 19, 2016 2:47 PMБългарски | 225 Bosch Power Tools 1 609 92A 37G | (19.9.16) ции или такива, при които поддържате равновесие с усилие. При извършване на продължителни дейнос- ти работещият с пневматичния инструмент трябва периодично да променя положението на тялото си, което помага за намаляване на неприятните усеща- ния и умората. Ако работещият с пневматичния инструмент усеща симптоми като неразположение, тежест, сърцебие- не, болка, сърбежи, заглъхване на ушите, парене или скованост, тези признаци не трябва да бъдат иг- норирани. Работникът трябва да информира работо- дателя си и да се консултира с квалифицирано меди- цинско лице. Внимание! При продължителни използване на пнев- матичния инструмент работните инструменти могат да се нагорещят. Използвайте предпазни ръкавици. Използвайте подходящи уреди, за да проверите за наличието на скрити под повърхността електро- и/или тръбопроводи, или се обърнете за информа- ция към съответните местни снабдителни служби. Влизането на работния инструмент в съприкосновение с електропроводи може да предизвика пожар или то- ков удар. Увреждането на газопровод може да предиз- вика експлозия. Увреждането на водопровод предиз- виква значителни материални щети. Избягвайте допиране на електрически проводници под напрежение. Пневматичният инструмент не е изо- лиран и съприкосновението му с проводник под напре- жение може да предизвика токов удар. Отделящият се при шмиргелене, рязане, шлифоване, пробиване и др.п. дейности прах може да бъде канцерогенен, да ув- режда плода на бременни жени или да предизвиква из- менения на наследствената информация. Някои от съ- държащите се в този прах вещества са: – олово в оловосъдържащи бои и лакове; – кристален силициев двуокис в тухли и керемиди, ци-

ент и други зидарски материали; –арсен и хромат в химично обработена дървесина. Рискът от заболяване зависи от това, колко често сте изло- жени на влиянието на тези вещества. За да ограничите опасността, трябва да работите само в добре проветрява- ни помещения и със съответните лични предпазни сред- ства (напр. със специално конструирани дихателни апара- ти, които филтрират и най-малките частички прах). При обработване на детайли може в допълнение да има силно натоварване на слуховия апарат от гене- рирания шум, което може да бъде намалено чрез вземането на подходящи предпазни мерки, напр. използването на шумопоглъщащи материали въз- никване на камбанен ефект при обработването на

Ако пневматичният инструмент е съоръжен със шу- мозаглушител, по време на работа той трябва да е наличен, да бъде в изрядно състояние и да функцио- нира правилно. Генерираните вибрации могат да причинят увреж- дане на нервите и смущения в циркулацията на кръв

Работете с плътни ръкавици. Ръкохватките на пневма- тични инструменти се охлаждат вследствие на потока сгъстен въздух . Топлите ръце понасят по-леко натовар- ванията от вибрации. Широките ръкавици могат да бъ- дат захванати и увлечени от въртящи се звена. Ако усетите, че кожата на ръцете Ви стане нечувст- вителна, усещате сърбежи или болка или се оцвети в бяло, преустановете работата с пневматичния ин- струмент, уведомете работодателя си и се консулти- райте с лекар. Не оставяйте свредлото да вибрира по детайла. Това предизвиква значително увеличаване на вибрациите на машината. За поддържане на пневматичния инструмент по въз- можност използвайте стенд, пружинно окачване или балансьор.

Дръжте пневматичния инструмент сигурно, но не пре- калено здраво, като противодействате на възниква- щите реакционни сили. Вибрациите могат да се засилят, ако държите пневматичния инструмент твърде здраво. Ако се използват универсални съединители (палцо- ви съединители), трябва да се поставят застопоря- ващи щифтове. Използвайте осигуряващи връзки Whipcheck за защита в случай на отказ на съедине- нието на маркуча за сгъстен въздух към пневматич- ния инструмент или на връзки между маркучи. Никога не пренасяйте пневматичния инструмент, като го държите за маркуча.

Символите по-долу могат да бъдат от значение при използ- ване на Вашия пневматичен инструмент. Моля, запомнете символите и тяхното значение. Правилното интерпретира- не на символите ще Ви помогне да използвате Вашия пневматичен инструмент по-добре и по-сигурно. Символ Значение Преди монтиране, работа с, ре- монт, техническо обслужване и за- мяна на приспособления и модули, както и преди работа в близост до пневматичния инструмент проче- тете всички указания. Ако не спаз- вате указанията за безопасност по- долу последствията могат да бъдат тежки травми. Работете с предпазни очила. WВат Мощност Nm Нютон-метър Единица за енергия (въртящ момент) OBJ_BUCH-1540-004.book Page 225 Monday, September 19, 2016 2:47 PM226 | Български 1 609 92A 37G | (19.9.16) Bosch Power Tools Описание на продукта и възмож-

Прочетете внимателно всички указания. Неспазването на приведените по-долу ука- зания може да доведе до токов удар, пожар и/или тежки травми. Моля, отворете разгръщащата се корица с изображението на пневматичния инструмент и я оставете така, докато че- тете ръководството за експлоатация. Предназначение на инструмента Пневматичният инструмент е предназначен за пробиване в дървесни материали, метали, керамика и пластмаси. Изобразени елементи Номерирането на изобразените компоненти се отнася до фигурите на графичната страница. Фигурите са частично схематични и могат да се отличават от Вашия пневматичен инструмент. 1 Вал на електроинструмента 2 Зона за захващане (напр. за спомагателна ръкохватка) 3 Пусков прекъсвач (лостов) 4 Скоба за окачване 5 Нипел за маркуча 6 Повърхност за захващане на вала на машината с гаечен ключ 7 Пусков прекъсвач 8 Отвор за изходящ ия въздух с шумозаглушител 9 Спомагателна ръкохватка* 10 Канали за захващане на скобата за окачване 11 Скоба за маркуча 12 Маркуч за изходящия въздух 13 Застопоряващ винт за капака на корпуса 14 Капак на корпуса 15 Изходящ отвор с шестостенна гайка за въздуха 16 Уплътнителен пръстен 17 Комплект за отвеждане на въздуха (странично) 18 Щуцер на комплекта за отвеждане на въздуха 19 Шумозаглушител на комплекта за отвеждане на

20 Присъединителен щуцер на отвора за в

21 Маркуч за подаване на сгъстен въздух 22 Маркуч за изходящия въздух (централен) 23 Патронник със зъбен венец 24 Патронник за бързо захващане 25 Ключ за патронника 26 Гнездо 27 Задна втулка 28 Предна втулка 29 Превключвател за посоката на въртене *Изобразените на фигурите и описаните допълнителни приспо- собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле- ния можете да намерите съответно в каталога ни за допълни- телни приспособления. Технически данни

Маса, тегло mm Милиметър Дължина min

Скорост на въртене на

bar psi bar Паунда на квадратен инч Въздушно налягане l/s cfm Литра за секунда кубични фута/минута Разход на въздух dB Децибели Безразмерна единица за относителна сила

NPT Whitworth-резба National pipe thread Присъединителна

Символ Значение 0 607 153 5../0 607 154 101 Тези пневматични инструменти се причисляват към сери- ята CLEAN. Машините от серията CLEAN на Бош са щадящи към хората и природата благодарение на работата си без машинно масло, както и на по-малкия разход на сгъстен въздух и

Въпреки това се допуска и работата им с омаслен въздух. consumption optimized – оптимизиран разход на сгъстен

lubrication free – без омасляване ergonomic – ергономични air tool – пневматичен инструмент noise reduction – ограничено ниво на шума OBJ_BUCH-1540-004.book Page 226 Monday, September 19, 2016 2:47 PMБългарски | 227 Bosch Power Tools 1 609 92A 37G | (19.9.16) Пневматична бормашина право изпълнение пистолетна форма Каталожен номер

Скорост на въртене на празен ход min

0,24 Макс. диаметър на отвор в стомана

5/32" Окомплектовка – Патронник за бързо захващане – Патронник със зъбен венец

Въртене надясно/наляво

Присъединителна резба на вала

Скосена повърхност за захващане на вала с гаечен ключ mm 14 17 17 17 17 14 14 Диаметър на шийката на вала mm 28 46 46 46 46 –– Макс. работно налягане при инструмента bar psi 6,3

Присъединителна резба за нипела

G1/8" G 1/4" G 1/4" G 1/4" G 1/4" G1/4" G1/4" Светъл отвор mm 6 10 10 10 10 10 10 Консумация на въздух на празен ход l/s cfm 3,4 7,2 15,5 32,8

Маса съгласно EPTA-Procedure 01:2014

lbs 0,52 1,1 1,1 2,4 1,2 2,6 1,3 2,9 1,5 3,3 0,84 1,8 0,88 2,0 Информация за излъчван шум и вибрации Стойностите на излъчвания шум са определени съгласно EN ISO 15744. Равнището А на генерирания от пневматичния инструмент шум обикновено е: Равнище на звуковото налягане L

2,5 Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 28927: Пробиване в метал:

Скорост на въртене на празен ход min

0,30 Макс. диаметър на отвор в стомана

3/8" Окомплектовка – без патронник – Патронник за бързо захващане – Патронник със зъбен венец

Въртене надясно/наляво

Присъединителна резба на вала

Скосена повърхност за захващане на вала с гаечен ключ mm 12 12 12 14 14 14 12 Диаметър на шийката на вала mm – –––––– Макс. работно налягане при инструмента bar psi 6,3

Присъединителна резба за нипела за маркуч 1/4" NPT 1/4" NPT 1/4" NPT 1/4" NPT 1/4" NPT 1/4" NPT 1/4" NPT Светъл отвор mm 10 10 10 10 10 10 10 Консумация на въздух на празен

27,5 Маса съгласно EPTA-Procedure 01:2014

lbs 0,81 1,8 0,87 2,0 0,71 1,5 0,87 2,0 1,0 1,4 0,96 1,4 0,91 2,0 Информация за излъчван шум и вибрации Стойностите на излъчвания шум са определени съгласно EN ISO 15744. Равнището А на генерирания от пневматичния инструмент шум обикновено е: Равнище на звуковото налягане L

2,5 Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 28927: Пробиване в метал:

3,5 0,9 3,5 0,9 3,5 0,9 3,5 0,9 3,5 0,9 3,5 0,9 3,5 0,9 OBJ_BUCH-1540-004.book Page 228 Monday, September 19, 2016 2:47 PMБългарски | 229 Bosch Power Tools 1 609 92A 37G | (19.9.16) Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е определено съгласно процедура, стандартизирана в EN ISO 11148, и може да служи за сравняване на пневматични инструменти един с друг. То е подходящо също и за предварителна ориентировъчна преценка на натоварването от вибрации. Посоченото равнище на вибрациите се отнася до главните области на приложение на пневматичния инструмент. Ако обаче пневматичният инструмент бъде използван за други дейности, с различни работни инструменти или без необходимото техни- ческо обслужване, нивото на вибрациите м оже да се различава. Това би могло да увеличи значително сумарното натоварва- не от вибрации в процеса на работа. За точната оценка на натоварването от вибрации би трябвало да се отчита и времето, в което пневматичният инструмент е из- ключен или работи, но без да се ползва. Това би могло значително да намали сумарното натоварване от вибрации. Предприемайте допълнителни мерки за предпазване на работещия с пневматичния инструмент от вредното влияние на ви- брациите, напр.: правилно поддържане на пневматичните инструменти и на работните инструменти, загр яване на ръцете, правилно организиране на последователността на работните стъпки. Пневматична бормашина пистолетна форма Каталожен номер

Скорост на въртене на празен ход min

0,54 Макс. диаметър на отвор в стомана

1/2" Окомплектовка – Патронник за бързо захващане – Патронник със зъбен венец

Въртене надясно/наляво

Присъединителна резба на вала

Скосена повърхност за захващане на вала с гаечен ключ mm 17 17 17 17 17 17 17 17 Диаметър на шийката на вала mm 48 48 48 48 48 48 48 48 Макс. работно налягане при инструмента bar psi 6,3

Присъединителна резба за нипела

G1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G 1/4" G1/4" Светъл отвор mm 10 10 10 10 10 10 10 10 Консумация на въздух на празен

29,6 Маса съгласно EPTA-Procedure 01:2014

lbs 1,1 2,4 1,3 2,9 1,45 3,2 1,5 3,3 1,3 2,9 1,5 3,3 1,5 3,3 1,6 3,5 Информация за излъчван шум и вибрации Стойностите на излъчвания шум са определени съгласно EN ISO 15744. Равнището А на генерирания от пневматичния инструмент шум обикновено е: Равнище на звуковото налягане L

2,5 Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 28927: Пробиване в метал:

3,5 0,8 3,5 0,8 3,5 0,8 3,5 0,8 3,5 0,8 3,5 0,8 3,5 0,8 3,5 0,8 OBJ_BUCH-1540-004.book Page 229 Monday, September 19, 2016 2:47 PM230 | Български 1 609 92A 37G | (19.9.16) Bosch Power Tools Декларация за съответствие С пълна отговорност ние декларираме, че описаният в раздела «Технически данни» продукт съответства на ва- лидните изисквания на Директива 2006/42/EО, вкл. тех- ните изменения, както и на следните стандарти: EN ISO 11148-3. Техническа документация (2006/42/ЕО) при: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017

Подемно приспособление за окачване и прис- пособление за застопоряване Приспособление за окачване (вижте фиг. А) Ако искате да използвате пневматичния инструмент с подемно приспособление или монтиран в стенд, първо го монтирайте, и включвайте системата за сгъстен въздух след това. Така избягвате опасността да го включите по невнимание. С помощта на скобата за окачване 4 можете да окачите пневматичния инструмент на подемно приспособление. – 0 607 153 5.. Поставете скобата за окачване 4 на пневматичния ин- струмент и я вкарайте, докато се захване с прещраква- не в каналите 10. В зависимост от положението на центъра на тежестта на пневматичния инструмент можете да използвате пред- ните или задните канали. – 0 607 161 5.. Поставете скобата за окачване 4 на зоната за захваща- не 2. Редовно проверявайте състоянието на скобата и ку- ката на подемното приспособление. Приспособление за захващане 0 607 154 101/0 607 161 1../0 607 161 5.. –Можете да монтирате пневматичния инструмент в приспособление, като използвате показаната зона 2. Използвайте по възможност цялата зона за монтиране. Колкото е по-малка зоната на захващане, толкова по-го- леми са възникващите сили. Не претоварвайте зоната за захващане. Монтиране на спомагателната ръкохватка 0 607 160 5../0 607 161 1../0 607 161 5.. – Поставете спомагателната ръкохватка 9 на зоната за за- хващане 2. Можете да поставяте спомагателната ръкохватка 9 практи- чески в произволна позиция, за да си осигурите удобна и безопасна позиция на работа. – Завъртете винта с крилчата глава за настройване на спомагателната ръкохватка обратно на часовниковата стрелка и поставете ръкохватката 9 в желаната от Вас позиция. След това затегнете отново винта с крилчата глава , като го завъртите по посока на часовниковата

Отвеждане на отработилия въздух Можете да отведете отработилия въздух извън зоната на работа с маркуч, който да включите в отвора за изходящия въздух, и така същевременно да постигнете частично заг- лушаване на шума. Освен това подобрявате условията на работното място, тъй като то не се замърсява от съдържащ машинно масло въздух и не се увличат прах и стружки. Странично отвеждане на въздуха (вижте фиг. В) 0 607 161 1../0 607 161 5.. –Развийте шумозаглушителя от отвора за изходящ въз- дух 8 и го заменете с нипела за маркуч 5. – Освободете скоб ата на маркуча 11 за изходящ въздух 12 и захванете маркуча за изходящ въздух към нипела 5, като затегнете здраво скобата на маркуча. 0 607 153 5../0 607 154 101 Преди включването към системата за подаване на сгъстен въздух трябва да бъде монтирано отвеждането на въздуха, тъй като за целта трябва да бъде демонтиран капака на корпуса 14. Можете да отведете отработилия въздух в предвиден за целта резервоар. – Развийте трите винта 13 и демонтирайте капака на кор- пуса 14. –След това заменете шумозаглушителя с шестостенната гайка 15 и отново поставете и затегнете капака с трите застопоряващ

– Навийте нипела 5 за маркуча в гайката 15 на отвора за изходящ въздух. – Освободете скобата на маркуча 11 за изходящ въздух 12 и захванете маркуча за изходящ въздух към нипела 5, като затегнете здраво скобата на маркуча. Странично отвеждане на въздуха с комплекта за от- веждане на въздух (вижтефиг. C)

Можете да отведете отработилия сгъстен въздух в предви- ден за целта резервоар, като монтирате комплекта за стра- нично отвеждане на въздуха 17. Упътване: Уверете се, че нипелът 5 не е навит в щуцера 20 на отвора за изх одящия въздух и уплътнителният пръстен 16 е в каналчето между корпуса и комплекта за странично отвеждане на въздуха 17, dза да бъде отклоняван отрабо- тилият сгъстен въздух само към маркуча 12. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1540-004.book Page 230 Monday, September 19, 2016 2:47 PMБългарски | 231 Bosch Power Tools 1 609 92A 37G | (19.9.16) – Навийте щуцера 18 на комплекта за странично отвеж- дане на въздуха 20 към отвора за изходящия въздух и след това нипела 5 към щуцера 18. – Заменете шумозаглушителя 19 на комплекта за отвеж- дане на въздуха с нипела за маркуч. – Освободете скобата на маркуча 11 за изходящ въздух 12 и захванете маркуча за изходящ въздух към нипела 5, като затегнете здраво скобата на маркуч

Централно отвеждане на въздуха (вижте фиг. D) 0 607 161 1../0 607 161 5.. –Разхлабете скобата на маркуча 11 за подаване на сгъс- тен въздух 21 и захванете маркуча за подаване на сгъс- тен въздух към нипела 5 като затегнете здраво скобата на маркуча. – Поставете маркуча за отработилия въздух (централен) 22, който отвежда отработилия въздух от работната площадка, върху подаващия въздух маркуч 21. След то- ва включете пневматичния инструмент към системата за сгъстен въздух (ви жте «Включване към системата за сгъстен въздух», страница 231) и издърпайте маркуча за отработилия въздух (централен) 22 към пневматич- ния инструмент, както е върху монтирания въздухопо- даващ маркуч. Включване към системата за сгъстен въздух (вижте фиг. Е) Следете налягането да не пада под 6,3 bar (91 psi), тъй като пневматичният инструмент е проектиран за това работно налягане. За постигането на максимална производителност е необ- ходимо спазването на посочените в таблица «Технически данни» стойности за светъл отвор на маркуча, както и на присъединителната резба. За запазването на пълната мощност използвайте маркучи с максимална обща дължи- на 4 m. За да бъде предпазен пневматичният инструмент от ув- реждане, ръжда и замърсяване, подаваният сгъстен въз- дух не трябва да съдържа твърди частици и влажност. Упътване: Необходимо е използването на комбиниран предпазител (обезвлажнител, ом аслител, предпазен и/или редуцир-вентил). Той осигурява оптимални условия за безаварийна работа на пневматичните инструменти. Спазвайте указанията в ръководството за експлоатация на комбинирания предпазител. Цялата използвана арматура, съединителни звена и мар- кучи трябва да съответстват на номиналните налягане и дебит на сгъстения въздух. Избягвайте стеснявания на въздухоподаващите маркучи, напр. в резултат на прегъване, притискане или силно обтя-

При съмнение проверявайте с манометър налягането на входа на пневматичния инструмент по време на раб

Включване на системата за сгъстен въздух към пнев- матичния инструмент – Навийте нипела 5 в щуцера на отвора за входящия въз- дух 20. За да избегнете увреждания на вътрешните детайли на вентила на пневматичния инструмент, при навиване и развиване на нипела 5 към подаващия се щуцер на от- вора за входящия въздух 20 трябва да задържате кон- тра с гаечен ключ (размер на ключа 22 mm). – Освободете скобата 11 и вкарайте и застопорете мар- куча за подаване на сгъстен въздух 21 на нипела 5, като затегнете здраво скобата. Упътване: Винаги захващ айте маркуча за подаване на сгъстен въздух първо към пневматичния инструмент, а след това към комбинирания предпазител. Монтиране на патронника (вижте фигура F) – Захванете вала 1 за скосените повърхности 6 с подхо- дящ гаечен ключ и навийте на вала патронника със зъ- бен венец 23 или патронника за бързо захващане 24. Патронникът трябва да бъде затегнат с въртящ мо- мент прибл. 20–25 Nm. Смяна на патронника със зъбен венец – Захванете вала 1 за скосените повърхности с подходящ гаечен ключ. –Вкарайте ключа за патронника 25 в един от трите отво- ра за затягане на зъбния венец 23 и развийте патронни- ка, като го въртите наляво. Упътване: Ако патронникът е затегнат, можете да го осво- бодите, като задържате «контра» с шестостенен ключ, вка- ран в гнездото за инструменти 26. Смяна на патронника за бързо захващане – Поставете пневматичния инструмент вър ху твърда по- върхност (напр. работен тезгях). – Захванете вала 1 за скосените повърхности 6 с подхо- дящ гаечен ключ и развийте патронника за бързо захва- щане 24 от вала чрез завъртане наляво. Упътване: Ако патронникът е затегнат, можете да го осво- бодите, като задържате «контра» с шестостенен ключ, вка- ран в гнездото за инструменти 26. Смяна на работния инструмент (вижте фигура G) Патронник със зъбен венец – Чрез завъртане наляво отворете патронника със зъбен венец 23, толкова, че работният инструмент да може да бъде поставен. – Вкарайте специализирания ключ 25 в предвидените за целта отвори на патронника 23 и затегнете работния ин- струмент равномерно, като използвате всички отвори. Демонтиране на работния инструмент: – Завъртете втулката на патронника със зъбен венец 23 обратно на часовниковата стрелка с помощта на спе- циализирания ключ, докато работният инструмент мо- же да бъде изваден. Патронник за бързо захващане – Задръжте задната втулка 27 на патронника за бързо за-

яване 24 и завъртете предната втулка 28 обра- тно на часовниковата стрелка, докато работният ин- OBJ_BUCH-1540-004.book Page 231 Monday, September 19, 2016 2:47 PM232 | Български 1 609 92A 37G | (19.9.16) Bosch Power Tools струмент може да бъде поставен. Вкарайте работния инструмент. – Задръжте задната втулка 27 на патронника за бързо за- стопоряване 24 и завъртете предната втулка 28 по ча- совниковата стрелка, докато чуете прещракване (клик). С това патронникът захваща инструмента. Демонтиране на работния инструмент: – Инструментът се освобождава, когато завъртите пред- ната втулка 28 в противоположна посока.

Пневматичният инструмент работи оптимално при работ- но налягане 6,3 bar (91 psi), измерено на входа на инстру- мента по време на работа. Включване и изключване (вижте фигура H) Упътване: Ако при включване пневматичният инструмент не се върти, напр. след като продължително време не е бил използван, прекъснете подаването на въздух и завър- тете двигателя няколко пъти, като завъртате патронника

26. С това се премахват адхезионните сили.

С оглед пестене на енергия включвайте пневматичния ин- струмент само когато го ползвате. 0 607 154 101/0 607 161 1.. – За включване на пневматичния инструмент натиснете лоста 3 и по време на раб ота го задръжте натиснат. – За изключване на пневматичния инструмент отпусне- те лоста 3. 0 607 153 5../0 607 160 5.. – За включване на пневматичния инструмент натиснете пусковия прекъсвач 7 и по време на работа го задър- жайте натиснат. – За изключване на пневматичния инструмент отпусне- те пусковия прекъсвач 7.

– За включване на пневматичния инструмент натиснете двусекционния пусков прекъсвач 7 в горната или в до- лната част и по време на работа го задръжте натиснат. – За изключване на пневм атичния инструмент отпусне- те пусковия прекъсвач 7. Избор на посоката на въртене (вижте фиг. I) 0 607 160 509/0 607 160 511 – Въртене надясно: натиснете превключвателя за посо- ката на въртене 29 до упор надясно. – Въртене наляво: натиснете превключвателя за посока- та на въртене 29 до упор наляво. Указания за работа Внезапно възникващи натоварвания предизвикват рязко падане на оборотите или спиране на въртенето, но не вре- дят на двигателя. Поддържане и сервиз Поддържане и почистване Допускайте техническото обслужване и ремонтът да бъдат извършвани само от квалифицирани техни- ци. С това се гарантира, че сигурността на пневматич- ният инструмент ще бъде запазена. Тази дейност може да бъде изпълнена бързо и качествено в оторизиран сервиз за инструменти на Бош. Текущо почистване –Редовно почиствайте ситото на въздухоподавателния от- вор на пневматичния инструмент. За целта развийте ни-

и почистете ситото от прах и замърсявания. След това навийте отново и затегнете добре нипела за маркуча. –Съдържащите се в сгъстения въздух вода и твърди частички предизвикват корозия и водят до увеличено износване на ламели, вентили и т. н. За да предотврати- те това, трябва да капнете няколко капки двигателно масло през въздухоподавателния отвор 20. Включете пневматичния инструмент отново към системата за сгъстен въздух (вижте «Включване към системата за сгъстен въздух», страница 231) и го оставете да работи 5–10 s, като попивате излизащото масло с кърпа. Ко- гато пневматичният инструмент няма да бъде из- ползван продължително време, трябва винаги да из- пълнявате тази процедура. Периодично почистване – След първите 150 работни часа почистете редуктора с мек разтворител. Спазвайте указанията на производи- теля на разтворителя относно начина му на използване и изхвърляне. След това с мажете редуктора със специ- алната смазка на Бош за редуктори. След това пов- таряйте тази процедура на всеки 300 работни часа. Специална смазка за редуктори (225 ml) Каталожен номер 3 605 430 009 – Ламелите на турбината на двигателя трябва редовно да бъдат проверявани от квалифициран техник за износ- ване и при необходимост да бъдат заменяни. Смазване на пневматичните инструменти, които не са от серията CLEAN При всички пневматични инструменти на Бош, които не са от серията CLEAN (специален вид турбинен двигател, кой- то работи със сгъстен въздух без машинно масло), трябва постоянно към преминаващия през тях сгъстен въздух да

яте разпрашено машинно масло. Необходимият за това омаслител на сгъстения въздух се намира на включе- ния пред пневматичния инструмент комбиниран предпа- зител (по-подробна информация можете да получите от производителя на компресора). За директно смазване на пневматичния инструмент или за добавяне към сгъстения въздух през комбинирания пред- пазител трябва да използвате моторно масло SAE 10 или SAE 20. OBJ_BUCH-1540-004.book Page 232 Monday, September 19, 2016 2:47 PMБългарски | 233 Bosch Power Tools 1 609 92A 37G | (19.9.16) Допълнителни приспособления Всички пневматични бормашини могат да бъдат съоръже- ни с патронник със зъбен венец или с патронник за бързо

Можете да получите подробна информация за пълната га- ма висококачествени консумативи и допълнителни прис- пособления в интернет на адрес www.bosch-pt.com или при Вашия специализиран търговец. Сервиз и технически съвети Винаги, когато се обръщате към представителите на Бош с въпроси, моля непременно посочвайте 10-цифрения ка- таложен номер, изписан на табелката на пневматичния ин-

Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Роберт Бош EООД – България Бош Сервиз Център

аранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg

С оглед опазване на околната среда пневматичният ин- струмент, допълнителните приспособления и опаковките трябва да се предават за рециклиране. Изхвърляйте смазочни и почистващи препарати по начин, който не замърсява околната среда. Спазвай- те законовите разпоредби. Изхвърляйте ламелите на турбината на двигателя съгласно валидните разпоредби! Ламелите съдържат тефлон. Не ги нагрявайте над 400 °C, тъй като над тази температура могат да се отделят отровни пари. Когато Вашият пневматичен инструмент не може да се из- ползва повече, моля, предайте го за рециклиране или го върнете в специализираната търговска мрежа, напр. в оторизиран сервиз за инструменти на Бош. Правата за изменения запазени. OBJ_BUCH-1540-004.book Page 233 Monday, September 19, 2016 2:47 PM234 | Македонски 1 609 92A 37G | (19.9.16) Bosch Power Tools

фунта сила на квадратен
