Typ produktu	Pneumatyczna wiertarka
Marka	Bosch
Model	UML42290
Moc użyteczna	400 W
Prędkość biegu jałowego	2560 obr/min
Maksymalne ciśnienie robocze	6,3 bar (91 psi)
Zużycie powietrza	14 l/s
Maks. średnica wiercenia (stal)	10 mm
Gwint wrzeciona	1/2"-20 UNF-2A
Waga	1,2 kg
Poziom ciśnienia akustycznego	73 dB(A)
Drgania (wiercenie metalu)	3,5 m/s²
Typ uchwytu	Uchwyt samozaciskowy lub zębaty
Zasilanie	Sprężone powietrze, 6,3 bara
Konserwacja	Regularnie czyścić filtr na wlocie powietrza; smarować olejem SAE 10 lub SAE 20
Bezpieczeństwo	Nosić okulary ochronne i ochronniki słuchu; unikać luźnej odzieży
Główne funkcje	Wiercenie w drewnie, metalu, ceramice i tworzywach sztucznych

Często zadawane pytania - UML42290 BOSCH

Jakie jest zalecane ciśnienie powietrza do pracy?

Optymalne ciśnienie robocze wynosi 6,3 bara (91 psi) mierzone na wlocie powietrza, gdy narzędzie pracuje.

Jak wymienić uchwyt wiertarski?

Aby wymienić uchwyt, użyj klucza płaskiego na powierzchni klucza wrzeciona napędowego. W przypadku uchwytu zębatego, włóż klucz do uchwytu w otwory i obróć. W przypadku uchwytu samozaciskowego, przytrzymaj tylną tuleję i obróć przednią tuleję.

Jaki rodzaj oleju stosować do smarowania?

W przypadku narzędzi nie-CLEAN, używaj oleju silnikowego SAE 10 lub SAE 20 w jednostce uzdatniania sprężonego powietrza. W przypadku serii CLEAN, smarowanie nie jest wymagane.

Jak czyścić narzędzie pneumatyczne?

Regularnie czyść filtr na wlocie powietrza, odkręcając złącze i usuwając kurz. Można również wlać kilka kropel oleju i uruchomić narzędzie na kilka sekund.

Co zrobić, jeśli narzędzie nie uruchamia się?

Przerwij dopływ sprężonego powietrza, a następnie ręcznie kilkakrotnie obróć uchwyt narzędzia, aby usunąć siły adhezji. Następnie ponownie podłącz powietrze.

Jakie akcesoria są dostępne dla tej wiertarki?

Akcesoria obejmują uchwyty samozaciskowe, uchwyty zębate, dodatkowy uchwyt, strzemię do zawieszenia oraz zestawy do odprowadzania powietrza wylotowego.

Jak odprowadzić powietrze wylotowe z dala od stanowiska pracy?

Można zainstalować zestaw do odprowadzania powietrza (odśrodkowy lub centralny), wymieniając tłumik i mocując wąż odprowadzający. Postępuj zgodnie z instrukcjami montażu w instrukcji obsługi.

Czy mogę używać narzędzia z olejowanym sprężonym powietrzem?

Tak, mimo że seria CLEAN jest zaprojektowana do pracy bez oleju, możliwe jest również używanie powietrza zawierającego olej.

Jak ustawić kierunek obrotów?

Użyj przełącznika kierunku obrotów (oznaczenie 29): przesuń go w prawo, aby uzyskać obrót w prawo, w lewo, aby uzyskać obrót w lewo.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z serwisem posprzedażowym Bosch lub odwiedź www.bosch-pt.com. Dla Francji zadzwoń pod numer 0811 360122. Miej pod ręką dziesięciocyfrowy numer artykułu narzędzia.

INSTRUKCJA OBSŁUGI UML42290 BOSCH

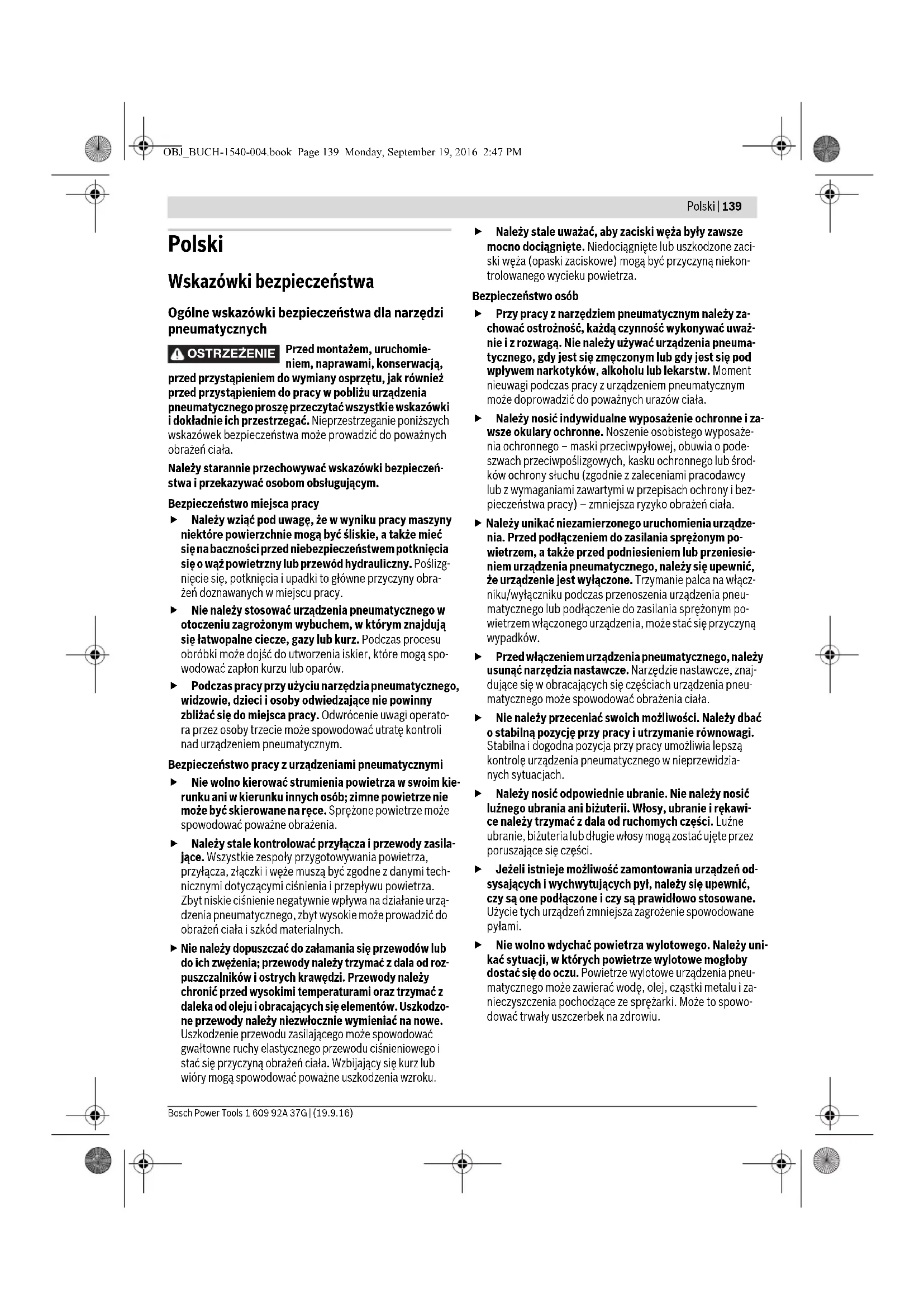

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dla narzędzi pneumatycznych

OSTRZEŻENIE

Przed montażem, uruchomieniem, naprawami, konserwacją,

przed przystąpieniem do wymiany osprzętu, jak również przed przystąpieniem do pracy w pobliżu urządzenia pneumatycznego proszę przeczytać wszystkie wskazówki i dokładnie ich przestrzegać. Nieprzestrzeganie poniższych wskazówek bezpieczeństwa może prowadzić do poważnych obrażeń.

Należy starannie przechowywać wskazówki bezpieczeństwa i przekazywać osobom obsługującym.

Bezpieczeństwo miejsca pracy

Należy wziąć pod uwagę, że w wyniku pracy maszyny niektóre powierzchnie mogą być śliskie, a także mieć na baczeniu przed niebezpieczeństwem potknięcia się o wąż pneumatyczny lub przewód hydrauliczny. Poślizgnięcie się, potknięcia i upadki to główne przyczyny obrażeń doznawanych w miejscu pracy. - Nie należy stosować urządzenia pneumatycznego w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub kurz. Podczas procesu obróbki może dojść do utworzenia iskier, które mogą spowodować zapłon kurzu lub oparów. Podczas pracy przy użyciu narzędzia pneumatycznego, widzowie, dane osoby i osoby odwiedzające nie powinny zbliżać się do miejsca pracy. Odwrócenie uwagi operatora może spowodować utratę kontroli nad urządzeniem pneumatycznym.

Bezpieczeństwo pracy urządzeniami pneumatycznymi

• Nie wolno kierować strumienia powietrza w swoim kierunku ani w kierunku innych osób; zimne powietrze nie może być skierowane na ręce. Sprężone powietrze może spowodować poważne obrażenia. Należy stale kontrolować przyłącza i przewody zasilające. Wszystkie zespoły przygotowania powietrza, przyłącza, złączki i węże muszą być zgodne z danymi technicznymi dotyczącymi ciśnienia i przepływu powietrza. Zbyt niskie ciśnienie negatywnie wpływa na działanie urządzenia pneumatycznego, zbyt wysokie może prowadzić do obrażeń i szkód materialnych. ► Nie należy dopuszczać do załamania się przewodów lub do ich zwężenia; przewody należy trzymać z dala od rozpuszczalników i ostrych krawędzi. Przewody należy chronić przed wysokimi temperaturami oraz trzymać z daleka od oleju i obracających się elementów. Uszkodzone przewody należy niezwłocznie wymienić na nowe. Uszkodzenia przewodu zasilającego mogą spowodować gwałtowne ruchy elastycznego przewodu ciśnieniowego i stać się przyczyną obrażeń. Wzbijający się kurz lub wióry mogą spowodować uszkodzenia wzroku.

Należy stale uważać, aby zaciski węża były zawsze mocno dociągnięte. Niedociągnięte lub uszkodzone zaciski węża (opaski zaciskowe) mogą być przyczyną niekontrolowanego wycieku powietrza.

Bezpieczeństwo osób

Przy pracy z narzędziem pneumatycznym należy zachować ostrożność, a wszelkie czynności wykonywać z uwagą i rozwagą. Nie należy używać urządzenia pneumatycznego, gdy jest się zmęczonym lub gdy jest się pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi podczas pracy z urządzeniem pneumatycznym może doprowadzić do poważnych obrażeń ciała. Należy nosić indywidualne wyposażenie ochronne i zawsze okulary ochronne. Noszenie odpowiedniego wyposażenia ochronnego - maski przeciwpyłowej, obuwia o podeszwach przeciwpoślizgowych, kasku ochronnego lub środków ochrony słuchu (zgodnie z zaleceniami pracodawcy lub z wymaganiami zawartymi w przepisach ochrony i bezpieczeństwa pracy) - zmniejsza ryzyko obrażeń ciała. Należy unikać niezamierzonego uruchomienia urządzenia. Przed podłączeniem do zasilania sprężonym powietrzem, a także przed podniesieniem lub przeniesieniem urządzenia pneumatycznego, należy się upewnić, że urządzenie jest wyłączone. Trzymanie palca na włączniku/wyłączniku podczas przenoszenia urządzenia pneumatycznego lub podłączania do zasilania sprężonym powietrzem włączonego urządzenia może stać się przyczyną wypadków. Przed włączeniem urządzenia pneumatycznego należy usunąć narzędzia nastawcze. Narzędzie nastawcze znajdujące się w obracających się częściach urządzenia pneumatycznego może spowodować obrażenia ciała. Nie należy przekraczać swoich możliwości. Należy dbać o stabilną pozycję podczas pracy i utrzymanie równowagi. Stabilna i dogodna pozycja podczas pracy umożliwia lepszą kontrolę urządzenia pneumatycznego w nieprzewidzianych sytuacjach. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z dala od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać ujęte przez poruszające się części. Jeśli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy się upewnić, czy są one podłączone i czy są prawidłowo stosowane. Użycie tych urządzeń zmniejsza zagrożenia spowodowane pyłami. Nie wolno wdychać powietrza wylotowego. Należy unikać sytuacji, w których powietrze wylotowe mogłoby dostać się do oczu. Powietrze wylotowe urządzenia pneumatycznego może zawierać wodę, olej, cząstki metalu i zanieczyszczenia pochodzące ze sprężarki. Może to spowodować trwały uszczerbek na zdrowiu.

Prawidłowa obsługa i eksploatacja urządzeń pneumatycznych

Do zamocowania lub podparcia obrabianego przedmiotu należy używać elementów mocujących lub imadła. Przytrzymując obrabiany przedmiot ręką lub przyciskając go do siebie, nie można wystarczająco bezpiecznie obsługiwać urządzenia pneumatycznego. Nie należy przeciążać urządzenia pneumatycznego. Do określonego rodzaju pracy należy używać urządzenia pneumatycznego, które zostało do tego celu przewidziane. Dobrze dopasowanym urządzeniem pneumatycznym pracuje się lepiej i bezpieczniej w podanym zakresie parametrów roboczych. - Nie należy używać urządzenia pneumatycznego, którego włącznik/wyłącznik jest uszkodzony. Urządzenie pneumatyczne, którego nie można włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione. Przed przystąpieniem do zmiany nastaw, wymiany osprzętu lub przy dłuższej przerwie w pracy, należy przerwać dopływ sprężonego powietrza. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia pneumatycznego. Nieużywane urządzenia pneumatyczne należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać urządzenia pneumatycznego osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedoświadczone osoby urządzenia pneumatyczne są niebezpieczne. Urządzenia pneumatyczne trzeba należycie konserwować. Należy kontrolować, czy ruchome części urządzenia pneumatycznego funkcjonują bez zarzutu i nie są zablokowane, czy żaden z elementów nie jest pęknięty lub uszkodzony w sposób mogący mieć wpływ na prawidłowe funkcjonowanie urządzenia pneumatycznego. Uszkodzone części należy oddać do naprawy przed przystąpieniem do eksploatacji urządzenia pneumatycznego. Wiele wypadków spowodowanych jest niewłaściwą konserwacją urządzeń pneumatycznych. Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi. Urządzenia pneumatyczne, osprzęt, narzędzia robocze itd. należy używać zgodnie z niniejszymi zaleceniami. Należy przy tym uwzględnić warunki i rodzaj wykonywanej pracy. W ten sposób można zredukować do absolutnego minimum powstawanie pyłów, drgania i natężenia hałasu. Regulacja, dokonywanie nastaw i eksploatacja urządzenia pneumatycznego dozwolona jest wyłącznie wykwalifikowanym i odpowiednio przeszkolonym operatorom. Nie wolno dokonywać żadnych zmian na urządzeniu pomiarowym. Modyfikacja urządzenia może spowodować zmniejszenie skuteczności zastosowanych środków bezpieczeństwa i zwiększyć stopień ryzyka dla operatora.

Serwis

• Naprawę narzędzia pneumatycznego należy zlecić jedynie wykwalifikowanemu fachowcowi przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo narzędzia pneumatycznego zostanie zachowane.

Wskazówki dotyczące bezpieczeństwa przy użyciu pneumatycznych wiertarek

Skontrolować, czy tabliczka znamionowa jest czytelna. W razie konieczności zamówić tabliczkę zastępczą u producenta. W razie złamania się narzędzia roboczego lub jakiejkolwiek części roboczej, a także w przypadku uszkodzenia urządzenia pneumatycznego, elementy urządzenia mogą zostać z dużą siłą wyrzucone. Podczas pracy, a także podczas prac naprawczych i konserwacyjnych oraz podczas wymiany osprzętu urządzenia pneumatycznego należy zawsze stosować środki ochrony oczu przed czynnikami mechanicznymi. Ocena zagrożenia powinna być ustalana odrębnie dla każdego procesu obróbki. Operator i personel konserwujący muszą być w stanie fizycznie poradzić sobie z wielkością, ciężarem i mocą urządzenia pneumatycznego. Należy być zawsze przygotowanym na nieoczekiwane ruchy urządzenia pneumatycznego, które mogą powstać w wyniku wystąpienia sił reakcji lub złamania się narzędzia roboczego. Urządzenia pneumatyczne należy mocno trzymać, a ciało i ręce ustawić w pozycji, umożliwiającej reakcję na poruszenie się urządzenia. Te środki zapobiegawcze mogą pomóc w uniknięciu ewentualnych obrażeń. Jeżeli narzędzie robocze uległo zablokowaniu, należy natychmiast wyłączyć urządzenie pneumatyczne. Należy być przygotowanym na wystąpienie wysokich momentów obrotowych, mogących spowodować odrzut.

Narzędzie robocze może się zablokować, gdy:

• urzędzenie pneumatyczne jest przyciśnięte - przekrzywi się w obrabianym materiale lub - przebije się na wylot w obrabianym materiale.

Należy stosować elementy pomocnicze, przyjmujące na siebie momenty obrotowe, na przykład podpory. Jeżeli zastosowanie podpory nie jest możliwe, należy użyć rękojeści dodatkowej. - Nie należy nigdy trzymać rąk w pobliżu narzędzi roboczych. Można doznać obrażeń. W przypadku przerwy w dostawie sprężonego powietrza lub w przypadku spadku ciśnienia roboczego urządzenia pneumatyczne należy wyłączyć. Skontrolować ciśnienie robocze i w razie stwierdzenia optymalnego ciśnienia roboczego ponownie włączyć urządzenia pneumatyczne. Podczas pracy urządzeniem pneumatycznym operator może stwierdzić nieprzyjemne odczucia w dłoniach, rękach, ramionach, w okolicach karku lub innych części ciała.

Podczas pracy z tym urządzeniem pneumatycznym należy przyjąć wygodną i stabilną pozycję, unikać niewygodnych pozycji lub takich, które utrudniają zachowanie równowagi. Podczas dłuższych okresów pracy operator powinien zmieniać pozycję ciała, co może pomóc uniknąć nieprzyjemnych odczuć lub zmęczenia mięśni. Jeżeli operator stwierdzi u siebie następujące objawy: pogorszone samopoczucie, pulsujący lub ostry ból, mrowienie, odrętwienie, pieczenie lub zesztywnienie, nie powinien ich ignorować. Operator powinien zgłosić swoje dolegliwości przełożonemu i skonsultować się z wykwalifikowanym lekarzem. Uwaga! Narzędzia robocze mogą się rozgrzać podczas dłuższego używania urządzenia pneumatycznego. Należy zawsze stosować rękawice ochronne. Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających, lub poprosić o pomoc zakłady energetyczne. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przecięcie przewodu wodociągowego powoduje szkody rzeczowe. Należy unikać kontaktu z przewodami znajdującymi się pod napięciem. Urządzenie robocze nie posiada izolacji i kontakt z przewodem będącym pod napięciem może spowodować porażenie prądem elektrycznym.

OSTRZEŻENIE

Pył powstający podczas obróbki papierem ściernym, cięcia, szlifo

wania, wiercenia i innych podobnych czynności może działać rakotwórczo, nieść ryzyko uszkodzenia płodu lub prowadzić do zmian genomu ludzkiego. Niektóre materiały zawarte w tym pyle to:

• ołów w niektórych farbach i lakierach;
• krystaliczna ziemia okrzemkowa w cegle, cemencie i innych materiałach budowlanych; - arsenik i chromiany w chemicznie zabezpieczonym drewnie.

Ryzyko zachorowania zależy od tego, jak często poddawany jesteś działaniu tych substancji. Aby zredukować niebezpieczeństwo, należy pracować tylko w dobrze wentylowanych pomieszczeniach i przy użyciu odpowiedniego wyposażenia ochronnego (np. wyposażonego w specjalnie skonstruowany sprzęt ochronny dróg oddechowych, będący w stanie odfiltrować nawet najmniejsze cząstki pyłu).

Podczas procesu obróbki należy dodatkowo stać ochronę przed hałasem, który można zredukować stosując odpowiednie środki. Na przykład w przypadku wystąpienia nieprzyjemnych dźwięków, wydawanych przez obrabiany element, należy zastosować materiał tłumiący. - Jeżeli urządzenie pneumatyczne zaopatrzone jest w tłumik, należy zawsze upewnić się, że jest on w dobrym stanie technicznym. Drgania mogą powodować uszkodzenie nerwów i zakłócenia w obiegu krwi w rękach i nogach.

Należy zawsze nosić mocno przylegające rękawice ochronne. Uchwyty urządzeń pneumatycznych obijają się pod wpływem sprężonego powietrza. Ciepłe ręce są mniej podatne na wibracje. Niedopasowane rękawice mogą zostać uchwycone przez obracające się elementy. W przypadku, gdy palce lub ręce zdrętwieją, zaczną mrowić, boleć lub silnie zbieleją, należy zaprzestać pracy z urządzeniem pneumatycznym, powiadomić przełożonego i skonsultować się z lekarzem. Wiertło nie powinno stukać po obrabianym przedmiocie. Może to prowadzić do znacznego zwiększenia wibracji. - Jeśli to możliwe, ciężar urządzenia pneumatycznego należy redukować przy użyciu stojaka, balansera lub urządzenia kompensacyjnego. Urządzenie pneumatyczne należy trzymać nie nazbyt mocno, ale pewnie, biorąc pod uwagę siły reakcji dłoni. Im mocniej narzędzie jest trzymane, tym silniejsze występują drgania. W razie użycia uniwersalnego mocowania bagnetowego (sprzęgła kłowego), należy zastosować kołki blokujące. Należy stosować system zabezpieczający Whipcheck, aby zapewnić ochronę w razie zerwania się połączenia przy przewodzie z urządzeniem pneumatycznym lub w razie rozłączenia się przewodów. - Nie należy przenosić urządzenia pneumatycznego, trzymając je za przewód.

Symbole

Następujące symbole mogą okazać się ważne dla pracy z narzędziem pneumatycznym. Proszę zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli ułatwi lepsze i bezpieczniejsze użytkowanie narzędzia pneumatycznego.

Symbol Znaczenie

Przed montażem, uruchomieniem, naprawami, konserwacją, przystąpieniem do wymiany osprzętu, jak również przystąpieniem do pracy w pobliżu urządzenia pneumatycznego proszę przeczytać wszystkie wskazówki i dokładnie ich przestrzegać. Nieprzestrzeganie wskazówek bezpieczeństwa i zaleceń prowadzić do poważnych obrażeń.

Należy stosować okulary ochronne.

W Wat Moc

Nm Niutonometr

Jednostka momentu obrotowego

kg Kilogram

Masa, ciężar

Ibs

142 | Polski

Symbol Znaczenie

mm Milimetr Dlugość
min	Minuty	Czas trwania
s	Sekundy
\( min^{-1} \)	Obroty lub ruchy na minuţe	Prędkość obrotowa bez obciązenia
bar	bar	Ci东南iegowietra
psi	Funt na cal kwadratówy
l/s	Litr na sekunde
cfm	Stopy sześćnne na minuţe	Zužyciegowietra
dB Decybele		Jednostka miary natęzenia dźwiȩku
QC	Szybkowymienny uzychy wiertarski
○	Symbol dla sześćkata
■	Symbol gwintu czworokątnego	Uchwyt narȩżdziowy
UNF	Gwint amerykański zunifikowyany drobnozwojny (Unified National Fine Thread Series)
G	Gwint Whitwortha
Gwint ruowy	National pipe thread	Gwint przyłączeniowy
Briggsna(NPT)

Opis urządzenia i ich zastosowania

Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Proszę otworzyć rozkładaną stronę przedstawiającą rysunki urządzenia pneumatycznego i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użytkowanie zgodne z przeznaczeniem

Urządzenie pneumatyczne przeznaczone jest do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do rysunków, umieszczonych na stronie graficznej. Niektóre rysunki zostały wykonane w sposób schematyczny i mogą się nieco różnić od nabytego urządzenia pneumatycznego.

1 Wrzeciono wiertarki 2 Zakres mocowania (np. dla rękojeści dodatkowej) 3 Włącznik/wyłącznik (dźwignia) 4 Zaczep do zawieszania 5 Złączka do węża 6 Miejsce przyłożenia klucza na wrzecionie

7 Włącznik/wyłącznik 8 Wylot powietrza z tłumikiem 9 Uchwyt dodatkowy* 10 Otwory do mocowania zaczepu do zawieszania 11 Opaska zaciskowa 12 Wąż powietrza wylotowego 13 Śruba mocująca pokrywę obudowy 14 Pokrywa obudowy 15 Wylot powietrza z nakrętką sześciokątną 16 Pierścień uszczelniający 17 Zestaw do kanału powietrza wylotowego (decentralny) 18 Króciec przyłącza wylotu 19 Tłumik zestawu 20 Króciec przyłączeniowy przy wlocie powietrza 21 Wąż powietrza zasilającego 22 Wąż powietrza wylotowego, centralny 23 Uchwyt wiertarski z wieńcem zębatym 24 Szybkozaciskowy uchwyt wiertarski 25 Klucz do uchwytu wiertarskiego 26 Uchwyt narzędziowy 27 Tuleja tylna 28 Tuleja przednia 29 Przełącznik kierunku obrotów

*Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Dane techniczne

06071535./0607154101

Niniejsze urządzenia pneumatyczne należą do serii CLEAN. Technologia CLEAN firmy Bosch chroni użytkowników i środowisko dzięki zasilaniu nieolejonym powietrzem i zmniejszonym zużyciem powietrza i energii.

Praca z powietrzem nasyconym mgłą olejową jest jednakże dozwolona.

consumption optimized - optymalizacja zużycia powietrza, lubrication free - smarowanie bezolejowe

ergonomic - ergonomia

air tool - urządzenie pneumatyczne

noise reduction - redukcja hałasu

Wiertarka pneumatyczna prosta Forma pistoletowa
Numer katalogowy		0607 154 ... 0607 161 ... 0607 153 ...
		... 101	... 100	... 101	... 102	... 103	... 520	... 523
Prędkość obrotowa bez obciązenia	min-1	3200	2560	1200	2560	1200	3700	3700
Moc wyjsciowa	W	120	400	400	400	400	180	180
	Hp	0,16	0,54	0,54	0,54	0,54	0,24	0,24
maks. srednica wiercenia w stali	mm	4	8	10	8	10	4	4
	in	5/32"	5/16"	3/8"	5/16"	3/8"	5/32"	5/32"
Zakres dostawy
- Szybkozaciskowy uchwyt wiertarski
- Uchwyt wiertarski z wieńcem zębatym
Bieg w sprawo/w lewo
Gwint wrzeżona wiertarki
- 3/8"-24 UNF-2A
- 1/2"-20 UNF-2A
Miejsce przyłążenia klucza na wrzeczionie	mm 14 17 17 17 17 14 14
Średnica kołnierza mocujAcego	mm 28 46 46 46 -
Prȩdkość obrotowa bez obcieść	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91	91
Gwint przyłączeniowy węza		G 1/8"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"
Średnica wȩza	mm	6	10	10	10	10
Zuȩycie powietrza na biegu jałowym	l/s	3,4	15,5	16	15,5	15	7,8	8,5
	cfm	7,2	32,8	33,9	32,8	31,8	16,5	18
Ciezar odpowiednio do	kg	0,52	1,1	1,2	1,3	1,5	0,84	0,88
EPTA-Procedure 01:2014	lbs	1,1	2,4	2,6	2,9	3,3	1,8	2,0
Informacja na temat hałasu i wibrakuji
Emisja hałasu została okresłona zgodnie z EN ISO 15744.
Okres榔nywg skali A poziom hałasuemitowanego przyez urȩźdeniepneumatyczne wynosi standardowo:
Poziom ciśnienia akustycznego LpA	dB(A)	76	75	75	75	75	72	72
Poziom nateżenia dzwęku LwA	dB(A)	87	86	86	86	86	83	83
Niepewność pomiaru KStosowa ochronniki sluch!	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Wartość sączne drgań aₙ(suma wiektorowa z trzech kierunkowy) i niepewność pomiaru K oznacimiento zgodnia z norma EN 28927wynosza:
Wiercenie w metalu:
aₙ	m/s²	4,5	9	9	9	9	< 2,5	< 2,5
K	m/s²	0,9	1,4	1,4	1,4	1,4	1,5	1,5

Wiertarka pneumatyczna Forma pistoletowa

Numer katalogowy	0 607 160 ...
		...501	...502	...503	...504	...505	...509	...511
Prędkość obrotowa bezobcieżenia	\( min^1 \)	2800	2800	850	750	2200
Moc wyjsciowa	W	320	320	320	320	320	320	320
	Hp	0,43	0,43	0,43	0,43	0,43	0,30	0,30
maks.Średnica wiercenia w stali	mm	6	6	-	10	10	10	10
	in	1/4"	1/4"	-	3/8"	3/8"	3/8"	3/8"
Zakres dostawy- bez uchwytu wiertarskiego- Szybkozaciskowy wiertarski- Uchwyt wiertarski z wiećemzębatym		-	-	●	-	-	-	-
		-	●	-	-	●	-	-
		-	-	-	●	-	●	●
Bieg w prawnów lewo		-	-	-	-	●	●
Gwint wrzeconoia wiertarki- 3/8"-24 UNF-2A		●	●	●	●	●	●	●
Miejsce przytożenia kluczna wrozezeniaie	mm 12 12 12 14 14 12
Średnica końierzama mocujuśćo	mm --	-	-	-	-	-
Prȩdkość obrotowa bezobcieżenia	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91	91
Gwint przy.§czyzeniaowy węga		1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT	1/4" NPT
Średnica węga	mm 10 10 10 10 10 10
Zużycie powietrza na biegujalówym	I/s	13	13	13	13	13	13	13
	cfm	27,5	27,5	27,5	27,5	27,5	27,5	27,5
Ciezar odpożiewnio doEPTA-Procedure 01:2014	kg	0,81	0,87	0,71	0,87	1,0	0,96	0,91
	Ibs	1,8	2,0	1,5	2,0	1,4	1,4	2,0

Informacja na temat hałasu i wibracji

Emisja hałasu została okreslona zgodnie z EN ISO 15744.
Okreslony wg skali A poziomhałasu emitowanego przyzuradzenia pneumatyczneDynosistandardowo:	dB(A)	82	82	82	82	82	82	82
	dB(A)	93	93	93	93	93	93	93
Poziom ciasnienia akustycznego LpA	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Poziom natężenia dzwieku LwA
Niepewność pomiaru K
Stosować ochronniki sluch!

Wartości zmierzone drgań (suma wektorowa z trzech kierunków) i niepewność pomiaru oznaczone zgodnie z normą EN 28927 wynoszą:

Wiertarka pneumatyczna Forma pistoletowa
Numer katalogowy	0 607 161 ...
	... 500	... 501	... 502	... 503	... 504	... 505	... 506	... 507
Prędkość obrotowa bez obciążenia	\( min^{-1} \)	2560	1200	800	640	2560	1200	800	640
Moc wyjsciowa	W	400	400	400	400	400	400	400	400
	Hp	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54
maks. srednica wiercenia w stali	mm	8	10	13	13	8	10	13	13
	in	5/16"	3/8"	1/2"	1/2"	5/16"	3/8"	1/2"	1/2"
Zakres dostawy- Szybkozaciskowy uchwyt wiertarski- Uchwyt wiertarski z wieńcem zębatym		-	-	-	-	●	●	●	●
		●	●	●	●	-	-	-	-
Bieg w prawno/w lewo		-	-	-	-	-	-	-	-
Gwint wrzeconoia wiertarki- 1/2"-20 UNF-2A		●	●	●	●	●	●	●	●
Miejsce przytożenia klucza na wrzecionie	mm 17	17 17	17 17	17 17
Średnica kołnierza mocujacego	mm 48	48 48	48 48	48 48
Prȩdkość obrotowa bez obciążenia	bar	6,3	6,3	6,3	6,3	6,3	6,3	6,3	6,3
	psi	91	91	91	91	91	91	91	91
Gwint przy.§czyne iowy węga		G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"	G 1/4"
Średnica węga	mm 10	10 10	10 10	10 10
Zużyciegowietra na biegu jałowym	l/s	14	14	14	14,2	14	12	14	14
	cfm	29,6	29,6	29,6	30	29,6	25,4	29,6	29,6
Ciezar odpowiednio doEPTA-Procedure 01:2014	kg	1,1	1,3	1,45	1,5	1,3	1,5	1,5	1,6
	lbs	2,4	2,9	3,2	3,3	2,9	3,3	3,3	3,5

Informacja na temat hałasu i wibracji

Emisja hałasu została okreslona zgodnia z EN ISO 15744.
Okreslony wg skali A poziom hałasuemitowanego przyez urȩźdeniepneumatyczneDynosi standardowo:
Poziom cijsnienia akustycznego LpA	dB(A)	73	73	73	73	73	73	73	73
Poziom natężenia dzwiedzku LwA	dB(A)	84	84	84	84	84	84	84	84
Niepewność pomiaru K	dB	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Stosować ochronniki sąchu!

Wartości zmierzone drgań (suma wektorowa z trzech kierunków) i niepewność pomiaru oznaczone zgodnie z normą EN 28927 wynoszą:

Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną w normie EN ISO 11148 procedurą pomiarową i może zostać użyty do porównywania narzędzi pneumatycznych. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań narzędzia pneumatycznego. Jeżeli narzędzie pneumatyczne użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi lub z różnym osprzętem, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy narzędzie pneumatyczne jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja narzędzia pneumatycznego i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt przedstawiony w rozdziale „Dane techniczne" spełnia wymagania wszystkich, mających dla niego zastosowanie dyrektywy 2006/42/WE wraz z jej zmianami oraz następujących norm: EN ISO 11148-3.

Dokumentacja techniczna (2006/42/WE):

Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Henk Becker

Zawieszanie i mocowanie

Uchwyt do zawieszania (zob. rys. A)

Jeżeli narzędzie pneumatyczne ma być używane, po umieszczeniu go w uchwycie do zawieszenia lub w uchwycie mocującym, należy je najpierw zamocować w uchwycie, a następnie podłączyć do zasilania powietrzem. W ten sposób uniknie się niezamierzonego rozruchu urządzenia.

Zamocowanie narzędzia pneumatycznego w urządzeniu mocującym odbywa się za pomocą wieszaka 4.

-06071535..

Nałożyć zaczep do zawieszania 4 na urządzenie pneumatyczne, tak, aby zaskoczył w otworach 10. W zależności od punktu ciężkości urządzenia pneumatycznego, stosować przednie lub tylne szczeliny.

-06071615..

Nałożyć zaczep do zawieszania 4 na zakres mocowania 2.

Należy regularnie kontrolować stan zaczepu do zawieszania i haków w uchwycie do zawieszania.

Uchwyt mocujący

0607 154 101/0607 161 1../0607 161 5..

Zamocowanie narzędzia pneumatycznego w urządzeniu mocującym możliwe jest w podanym zakresie mocowania 2. Jeśli jest to możliwe, należy wykorzystywać cały zakres mocowania. Im mniejszy zakres mocowania, tym silniej działają siły mocujące.

Nie należy przekraczać zakresu mocowania.

Montowanie uchwytu dodatkowego

06071605./06071611./06071615..

• Nasunąć rękojeść dodatkową 9 na zakres mocowania 2. Aby móc zająć stabilną i niemęczącą pozycję pracy, można dowolnie wychylić uchwyt dodatkowy 9.

Pokręcać śrubą skrzydełkową do przestawienia uchwytu dodatkowego w kierunku odwrotnym do kierunku ruchu wskazówek zegara i wychylić uchwyt dodatkowy 9 na ży

czoną pozycję. Następnie ponownie dokręcić śrubę skrzydełkową w kierunku ruchu wskazówek zegara.

Odprowadzanie powietrza wylotowego

Funkcja odprowadzania powietrza gwarantuje odprowadzenie zużytego powietrza za pomocą specjalnego węża w pewnej odległości od stanowiska roboczego, a równocześnie zapewnia zmniejszony poziom hałasu. Ponadto znacznie zwiększa się komfort pracy, gdyż stanowisko pracy nie jest zanieczyszczone powietrzem z zawartością oleju. Unika się też dzięki temu wzbijania kurzu i wirów.

Decentralnie prowadzone powietrze wylotowe (zob. rys. B)

0607 161 1./0607 1615..

Wykręcić tłumik przy wylocie powietrza 8, a na jego miejsce wkręcić złącze do węża 5. - Poluzować opaskę zaciskową 11 węża powietrza wylotowego 12, i zamocować wąż powietrza wylotowego na złączu do węża 5, mocno dociskając opaskę zaciskową.

0607 153 5../0607 154 101

Prowadzenie powietrza wylotowego należy zamontować jeszcze przed podłączeniem zasilania sprężonym powietrzem, gdyż do tego celu konieczne jest usunięcie pokrywy obudowy 14.

Powietrze wylotowe można kierować również do specjalnego zbiornika.

• Odkręcić trzy śruby mocujące 13, zdjąć pokrywę obudowy 14. Zdjąć tłumik, a na jego miejsce wkręcić nakrętkę sześciokątną 15 i ponownie zamocować pokrywę obudowy za pomocą wszystkich trzech śrub. Wkręcić złączkę do węża 5 do nakrętki sześciokątnej 15.
• Poluzować opaskę zaciskową 11 węża powietrza wylotowego 12, i zamocować wąż powietrza wylotowego na złączce do węża 5, mocno dociągając opaskę zaciskową.

Decentralnie prowadzone powietrze wylotowe przy użyciu zestawu (zob. rys. C)

0607 1611.

Powietrze wylotowe można kierować również do specjalnego zbiornika, po zamocowaniu decentralnego zestawu 17.

Wskazówka: Należy przy tym zwrócić uwagę, aby złączka do węża 5 nie została wkręcona do króćca przyłączeniowego 20 przy wlocie powietrza i aby uszczelka 16 leżała dokładnie w rowku między połówką obudowy a zestawem 17, tak, aby wypływające powietrze mogło przedostawać się tylko do przewodu wylotowego 12.

Wkręcić króciec przyłączeniowy 18 zestawu do króćca przyłączeniowego 20 przy wlocie powietrza, a następnie nakręcić złączkę do węża 5 na króciec 18. - Tłumik 19 na zestawie należy zastąpić złączką do węża, należącą do zestawu. - Poluzować opaskę zaciskową 11 węża powietrza wylotowego 12, i zamocować wąż powietrza wylotowego na złączce do węża 5, mocno dociągając opaskę zaciskową.

Centralnie prowadzone powietrze wylotowe (zob. rys. D) 06071611./06071615.

• Poluzować opaskę zaciskową 11 węża powietrza wlotowego 21, i zamocować wąż powietrza wlotowego na złączce do węża 5, mocno dociągając opaskę zaciskową. - Wąż powietrza wylotowego (centralny) 22, wyprowadzający powietrze wylotowe ze stanowiska pracy, należy nałożyć na wąż powietrza zasilającego 21. Następnie podłączyć narzędzie pneumatyczne do zasilania powietrzem (zob. „Podłączenia zasilania powietrzem”, str. 147) i naciągnąć (centralny) wąż powietrza wylotowego 22 przez uprzednio zamontowany wąż powietrza zasilającego na końcowe urządzenia.

Podłączenie zasilania powietrzem (zob. rys. E)

Należy zwrócić uwagę, aby ciśnienie powietrza nie było niższe niż 6,3 bar (91 psi), gdyż niniejsze urządzenie pneumatyczne przystosowane jest do tego ciśnienia roboczego.

Dla maksymalnej wydajności urządzenia parametry średnicy węża i gwintu podłączeniowego powinny być zgodne z wartościami podanymi w tabeli „Dane techniczne”. Dla zachowania pełnej wydajności należy używać węża o długości nie przekraczającej 4 m.

Aby chronić urządzenie przed uszkodzeniem, zanieczyszczeniami i tworzeniem się rdzy, należy doprowadzać sprężone powietrze nie zanieczyszczone ciałami obcymi i wolne od wilgoci.

Wskazówka: Niezbędne jest użycie zespołu przygotowania powietrza. Zapewnia on niezawodne funkcjonowanie narzędzi pneumatycznych.

Należy stosować się do wskazówek zawartych w instrukcji obsługi zespołu przygotowania powietrza.

Wszystkie przewody, złączki i węże muszą być odpowiednio przystosowane do ciśnienia i do wydatku powietrza.

Należy unikać zwężenia przewodów zasilających, np. przygniecenie, załamanie lub rozciąganie!

W razie wątpliwości należy za pomocą manometru skontrolować ciśnienie przy wylocie powietrza, po uprzednim wyłączeniu narzędzia pneumatycznego.

Podłączenie zasilania powietrzem do narzędzia pneumatycznego

-Wkręcić złączkę do węża 5 do króćca przyłączeniowego, znajdującego się przy wlocie powietrza 20.

Aby uniknąć uszkodzeń wewnętrznych części zaworu narzędzia pneumatycznego, należy przy wkręcaniu i wykręcaniu złączki 5 przytrzymać króciec przyłączeniowy przy wlocie powietrza 20 za pomocą klucza widełkowego (o rozwartości 22 mm).

-Rozluźnić opaski zaciskowe 11 węża powietrza zasilającego 21, i przymocować wąż powietrza zasilającego do złączki 5 przez dociągnięcie opaski zaciskowej.

Wskazówka: Wąż powietrza zasilającego należy przymocować zawsze najpierw do narzędzia pneumatycznego, a następnie do zespołu przygotowania powietrza.

Montaż uchwytu wiertarskiego (zob. rys. F)

• Unieruchomić wrzeciono wiertarki 1, przykładając odpowiedni klucz widełkowy do.),

nie osadzić uchwyt wiertarski z wieńcem zębatym 23 lub szybkomocujący uchwyt wiertarski 24 na wrzecionie. Mocno dokręcić uchwyt wiertarski momentem obrotowym wynoszącym ok. 20-25 Nm.

Wymiana uchwytu wiertarskiego z wieńcem zębatym

• Unieruchomić wrzeciono wiertarki 1, przykładając odpowiedni klucz widełkowy do przeznaczonego do tego celu miejsca. Włożyć klucz do uchwytu wiertarskiego 25 do jednego z trzech otworów uchwytu wiertarskiego z wieńcem zębatym 23 i odkręcić uchwyt wiertarski, przekręcając go w lewo.

Wskazówka: Mocno siedzący uchwyt wiertarski można odkręcić, przytrzymując uchwyt narzędziowy 26 za pomocą klucza imbusowego.

Wymiana szybkozaciskowego uchwytu wiertarskiego

Urządzenie pneumatyczne położyć na stabilnym podłożu (np. na ławie roboczej). Unieruchomić wrzeciono wiertarki 1, przykładając odpowiedni klucz widełkowy do płaszczyzny pod klucz 6, a następnie odkręcić szybkomocujący uchwyt wiertarski 24, przekręcając go w lewo.

Wskazówka: Mocno osadzony uchwyt wiertarski odkręcić, przytrzymując uchwyt narzędziowy 26 za pomocą klucza imbusowego.

Wymiana narzędzi (zob. rys. G)

Uchwyt wiertarski z wieńcem zębatym

• Otworzyć uchwyt wiertarski z wieńcem zębatym 23, obracając nim, aż możliwe będzie włożenie narzędzia roboczego. Włożyć narzędzie robocze. Włożyć klucz 25 w odpowiednie otwory uchwytu wiertarskiego z wieńcem zębatym 23 i unieruchomić równomiernie narzędzie robocze.

Wyjmowanie oprzyrządowania (narzędzia pomocniczego): -Za pomocą klucza do uchwytu wiertarskiego obracać tulejkę uchwytu wiertarskiego z wieńcem zębatym 23 w kierunku zgodnym z ruchem wskazówek zegara, aż będzie możliwe wyjęcie narzędzia roboczego.

Szybkozaciskowy uchwyt wiertarski

• Przytrzymując tylną tuleję 27 szybkozaciskowego uchwytu wiertarskiego 24, przekręcić przednią tuleję 28 w kierunku przeciwnym do ruchu wskazówek zegara na tyle, by narzędzie robocze dało się wstawić. Wstawić narzędzie robocze.
• Przytrzymując tylną tuleję 27 szybkozaciskowego uchwytu wiertarskiego 24, silnie dokręcić ręcznie przednią tuleję 28 w kierunku zgodnym z ruchem wskazówek zegara, aż słyszalne będzie charakterystyczne kliknięcie. Uchwyt wiertarski zostanie w ten sposób automatycznie zaryglowany.

Wyjmowanie oprzyrządowania (narzędzia pomocniczego):

-Ponowne zwolnienie blokady następuje po przekręceniu w przeciwnym kierunku -w celu wyjęcia narzędzia roboczego -przedniej tulei 28.

Praca

Uruchomienie

Optymalna praca urządzenia pneumatycznego zagwarantowana jest przy ciśnieniu roboczym wynoszącym 6,3 bar (91 psi), mierzonym przy wlocie powietrza, przy włączonym urządzeniu pneumatycznym.

Włączanie/wyłączanie (zob. rys. H)

Wskazówka: W przypadku, gdy urządzenie nie włącza się, np. po dłuższej przerwie, należy odłączyć dopływ powietrza i obrócić kilkakrotnie silnik, obracając trzpieniem uchwytu narzędziowego 26. W ten sposób można usunąć siły przylegania (adhezji).

Aby oszczędzać energię elektryczną, narzędzie pneumatyczne należy włączać tylko wówczas, gdy jest ono używane.

• Aby włączyć urządzenie pneumatyczne, należy wcisnąć dźwignię 3 i przytrzymać ją w pozycji przez cały czas trwania procesu obróbki.
• Aby wyłączyć urządzenie pneumatyczne, należy zwolnić dźwignię 3.

Aby włączyć urządzenie pneumatyczne, należy wcisnąć włącznik/wyłącznik 7 i przytrzymać w tej pozycji przez cały czas trwania procesu obróbki. - Aby wyłączyć narzędzie pneumatyczne, należy zwolnić włącznik/wyłącznik 7.

• Aby włączyć urządzenie pneumatyczne, należy wcisnąć dwuczęściowy włącznik/wyłącznik 7 albo u góry, albo dołu i przytrzymać go w tej pozycji przez cały czas trwania procesu obróbki.
• Aby wyłączyć narzędzie pneumatyczne, należy zwolnić włącznik/wyłącznik 7.

Ustawianie kierunku obrotów (zob. rys. I)

• Obroty w prawo - przestawić przełącznik zmiany kierunku obrotów 29 aż do oporu w prawo.
• Obrotowy w lewo - przestawić przełącznik zmiany kierunku obrotów 29 aż do oporu w lewo.

Wskazówki dotyczące pracy

Nagłe występujące obciążenia powodują silny spadek prędkości obrotowej lub zatrzymanie urządzenia, nie szkodząc elektronarzędziu.

Konserwacja i serwis

Konserwacja i czyszczenie

Przeprowadzanie konserwacji i napraw należy zlecać jedynie wykwalifikowanemu personelowi. W ten sposób zagwarantowane jest zachowanie narzędzia pneumatycznego.

Autoryzowany punkt obsługi klienta firmy Bosch przeprowadza te prace szybko i niezawodnie.

Regularne czyszczenie

Należy regularnie czyścić sito przy wlocie powietrza narzędzia pneumatycznego. W tym celu należy wykręcić złączkę do węża 5 i usunąć cząstki kurzu i brudu z sita. Następnie należy ponownie mocno wkręcić złączkę. Zawarte w sprężonym powietrzu cząstki wody i zanieczyszczenia powodują powstanie rdzy i prowadzą do ścierania się płytek, zaworów itd. Aby temu zapobiec, należy wlać parę kropli oleju silnikowego do wlotu powietrza 20. Ponownie podłączyć urządzenie do zasilania powietrzem (zob. „Podłączenia zasilania powietrzem”, str. 147) i uruchomić je na 5-10 sekund, zbierając w tym czasie wypływający olej szmatką. Podczas każdego dłuższego przestoju narzędzia pneumatycznego proces ten należy powtórzyć.

Konserwacja cykliczna

• Po ok. 150 godzinach pracy przekładnię należy oczyścić łagodnym rozpuszczalnikiem. Należy przy tym stosować się do wskazówek producenta rozpuszczalnika dotyczących użycia i likwidacji środka. Na zakończenie nasmarować przekładnię specjalnym smarem do przekładni firmy Bosch. Operację należy powtarzać co 300 godzin pracy, licząc od pierwszego czyszczenia. Smar specjalny do przekładni (225 ml) Numer katalogowy 3605430009
• Płytki silnika. Należy okresowo poddawać fachowej kontroli i w razie konieczności wymienić.

Smarowanie urządzeń pneumatycznych, nie należących do serii CLEAN

W przypadku wszystkich narzędzi pneumatycznych firmy Bosch, które nie wchodzą w skład serii CLEAN (specjalny rodzaj silników pneumatycznych, funkcjonujących z bezolejowym powietrzem sprężonym) konieczne jest stałe dodawanie mgły olejowej. Niezbędna do tego celu smarownica sprężonego powietrza wchodzi w skład zespołu przygotowania powietrza, umieszczonego przed urządzeniem (bliższe dane można otrzymać od producenta sprężarek).

Do bezpośredniego smarowania urządzenia pneumatycznego lub jako dodatek przy zespole przygotowania powietrza należy używać oleju silnikowego SAE 10 lub SAE 20.

Osprzęt

Wszystkie wiertarki pneumatyczne można wyposażyć w wieńczkę zębatą lub w szybkozaciskowy uchwyt wiertarski.

Kompletny program osprzętu wysokiej jakości można znaleźć w Internecie pod adresem www.bosch-pt.com lub w punkcie sprzedaży urządzenia.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Przy wszystkich zgłoszeniach i zamówieniach części zamiennych konieczne jest podanie dziesięciocyfrowego numeru katalogowego znajdującego się na tabliczce znamionowej narzędzia pneumatycznego.

W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć rów

Polski|149

nież pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Polska

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154441

E-Mail: [e-mail]

Infolinia Działu Elektronarzędzi: 801 100900

(w cenie połączenia lokalnego)

E-Mail: [e-mail]

www.bosch.pl

Usuwanie odpadów

Narzędzie pneumatyczne, osprzęt i opakowanie należy zlikwidować zgodnie z zasadami ochrony środowiska, np. dostarczając do punktów odbioru surowców wtórnych.

Środki smarne i czyszczące należy używać w sposób przyjazny dla środowiska. Należy też przestrzegać przepisów prawnych.

Płytki silnika należy zutylizować w odpowiedni sposób! Płytki silnika zawierają teflon. Nie należy ich rozgrzewać powyżej 400°C, gdyż mogą powstać niebezpieczne dla zdrowia opary.

Jeżeli narzędzie pneumatyczne nie nadaje się już do użytku, należy oddać je do punktów odbioru surowców wtórnych lub oddać do placówki handlowej, np. w autoryzowanym punkcie serwisowym firmy Bosch.

Zastrzega się prawo dokonywania zmian.

Ogólne zasady bezpieczeństwa dla narzędzi pneumatycznych

OSTRZEŻENIE

Przed montażem, obsługą, naprawą, konserwacją i wymianą części wyposażenia

oraz przed pracą w pobliżu narzędzia pneumatycznego przeczytaj i przestrzegaj wszystkich ostrzeżeń. Nieprzestrzeganie poniższych zasad bezpieczeństwa może skutkować poważnymi obrażeniami.

Opis produktu i wydajności

Przeczytaj wszystkie ostrzeżenia i instrukcje bezpieczeństwa. Zaniedbanie przestrzegania ostrzeżeń i instrukcji zawartych w poniższym tekście może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami.

Rozłóż stronę z rysunkami narzędzia pneumatycznego i pozostaw ją rozłożoną podczas czytania niniejszej instrukcji obsługi.

Użycie zgodne z przeznaczeniem

To ręczne narzędzie pneumatyczne jest przeznaczone do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych.

Przedstawione elementy

Numeracja poszczególnych przedstawionych elementów odnosi się do ilustracji produktu na stronach graficznych niniejszej instrukcji obsługi. Niektóre rysunki są częściowo schematyczne i mogą różnić się od wyglądu narzędzia pneumatycznego.

1 Wrzeciono wiertarskie 2 Miejsce mocowania (np. dla uchwytu dodatkowego) 3 Włącznik (dźwignia) 4 Uchwyt do zawieszania 5 Złączka węża 6 Płaska powierzchnia na klucz na wrzecionie wiertarskim 7 Włącznik 8 Wylot powietrza z tłumikiem hałasu 9 Uchwyt dodatkowy

10 Szczeliny mocujące dla uchwytu do zawieszania 11 Opaska węża 12 Wąż zużytego powietrza 13 Śruba mocująca pokrywę obudowy narzędzia 14 Pokrywa obudowy narzędzia 15 Wylot powietrza z nakrętką sześciokątną 16 Pierścień uszczelniający

Opis produktu i wydajności

Przeczytaj wszystkie ostrzeżenia i instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami.

Przed rozpoczęciem korzystania z narzędzia pneumatycznego należy dokładnie zapoznać się z niniejszą instrukcją obsługi.

Przeznaczenie

Pneumatyczne narzędzie przeznaczone jest do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych.

Przedstawione komponenty

العاني	العاني	W
العاني (العاني)	العاني	Nm
العاني	العاني	kg
	العاني	Ibs
العاني	العاني	mm
العاني	العاني	(dالعاني) min
	العاني	s
العاني (العاني)	العاني (العاني)	min-1
	bar	bar
	daj	psi
العاني (مصحي)	العاني (العاني)	l/s
	daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj/daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj, daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj、daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj,daj	cfm
العاني (العاني)	العاني (العاني)	dB
	العاني (العاني)	QC
	العاني (العاني)	O
	العاني (العاني)	■
	العاني (العاني)	UNF
	العاني (US Unified National Fine) (Thread Series)	G
	العاني (Whitworth National pipe thread)	NPT
