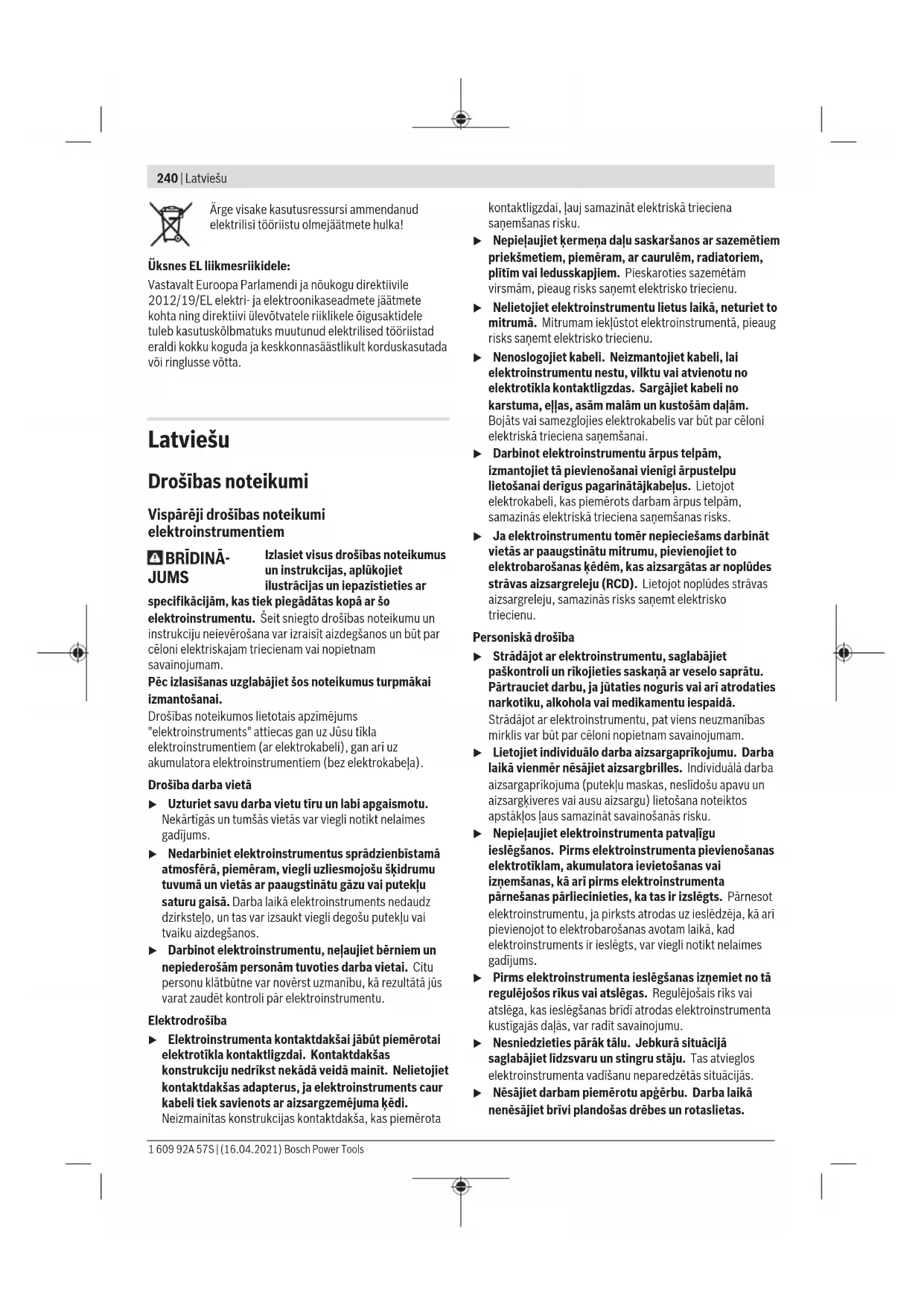

LIETOŠANAS INSTRUKCIJA GMF 1600 CE Professional BOSCH

(19) Ieslēdzēja/izslēdzēja fiksēšanas poga (20) Ieslēdzējs/izslēdzējs (21) Motora izņemšanas drošības taustiņš (22) Iegremdējamās/kopējošās vienības spriegošanas svira (23) Paralēlās atdures vadstieņu stiprinājums (24) Rokturis frēzēšanas dziļuma precīzai regulēšanai (kopējošā vienība) (25) Rokturis frēzēšanas dziļuma aptuvenai regulēšanai (kopējošā vienība) (26) Iedobes kopējošās vienības frēzēšanas dziļuma aptuvenai regulēšanai (27) Darbvārpstas fiksēšanas poga (28) Vaļējā tipa uzgriežņu atslēga, 24mm (29) Nosūkšanas adaptera rievskrūve (2×)

(30) Nosūkšanas adapters (iegremdējamā vienība)

(32) Nosūkšanas adapters (kopējošā vienība)

(33) Starplika nosūkšanas adapteram (kopējošā vienība)

(34) Frēzēšanas dziļuma regulēšanas skala (kopējošā vienība) (35) Paralēlā vadotne

(36) Paralēlās atdures vadstienis (2×)

(37) Spārnskrūve paralēlās atdures precīzai regulēšanai (2×)

(38) Spārnskrūve paralēlās atdures aptuvenai regulēšanai (2×)

(39) Rokturis paralēlās vadotnes precīzai regulēšanai

(40) Regulējama atdurplāksne paralēlajai vadotnei

(41) Spārnskrūve paralēlās atdures vadstieņiem (2×)

(43) Frēzēšanas cirkuļa rokturis

(44) Spārnskrūve frēzēšanas cirkuļa aptuvenai regulēšanai (2×)

(45) Spārnskrūve frēzēšanas cirkuļa precīzai regulēšanai (1×)

(46) Frēzēšanas cirkuļa precīzas regulēšanas grozāmpoga

(47) Cirkuļa atdures centrēšanas skrūve

(48) Distancplāksne (komplektā „Frēzēšanas cirkulis”)

(50) Kopējošās vadotnes adapters ar SDS stiprinājumu (51) Stiprinošā skrūve kopējošās vadotnes adapteram (2×) (52) Stiprinošā svira kopējošās vadotnes adapteram (53) Kopējošā aptvere (54) Slīdplāksnes stiprinājuma skrūve (55) Centrējošais stienis (56) Kopējošās vienības stiprinājuma skrūves

1 609 92A 57S | (16.04.2021) Bosch Power ToolsLatviešu | 243 (57) Īpašā seškanšu atslēga frēzēšanas dziļuma precīzai regulēšanai (kopējošā vienība)

(58) Nosūkšanas pārsegs malu apstrādei

(59) Nosūkšanas pārsega stiprinājuma skrūve

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie dati Frēzēšanas bloks/kopējošā frēze GOF 1600 CE GKF 1600 CE Izstrādājuma numurs 3 601 F24 0.. 3 601 F24 0.. Nominālā ieejas jauda W 1600 1600 Griešanās ātrums brīvgaitā min

10000–25000 10000–25000 Griešanās ātruma regulēšana ● ● Elektroniskā gaitas stabilizēšana ● ● Putekļu nosūkšanas savienojums ● ● Saderīgās spīļaptveres mm collas 8–12

Vertikālais pārvietojums mm 76 – Svars atbilstoši EPTA-Procedure01:2014 kg 5,8 4,3 Aizsardzības klase /II /II Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. Informācija par troksni un vibrāciju Instrumenta radītā trokšņa parametri ir noteikti atbilstoši standartam EN62841-2-17. Pēc A raksturlīknes izsvērtais elektroinstrumenta radītā trokšņa parametri tipiskā gadījumā sasniedz šādas vērtības: skaņas spiediena līmenis 86 dB(A); skaņas jaudas līmenis 97 dB(A). Izkliede K = 3 dB. Nēsājiet ausu aizsargus! GOF 1600 CE: kopējā vibrācijas paātrinājuma vērtība a

(vektoru summa trijos virzienos) un mērījuma izkliede K ir noteikta atbilstoši standartam EN62841-2-17:

GKF 1600 CE: kopējā vibrācijas paātrinājuma vērtība a

(vektoru summa trijos virzienos) un mērījuma izkliede K ir noteikta atbilstoši standartam EN62841-2-17:

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai. Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu. Montāža u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Frēzes motora iestiprināšana iegremdējamajā/ kopējošajā vienībā (skatītattēlusA–B) Atbrīvojiet iegremdējamās/kopējošās vienības fiksējošo sviru(22). Iebīdiet frēzes motoru iegremdējamajā/kopējošajā vienībā, līdz atdurei. Ja izmantojat kopējošo vienību(3), nospiediet fiksējošo sviru(25) un bīdiet frēzes motoru(1) kopējošajā vienībā(3) uz augšu vai uz leju atbilstīgi izvēlētajai pozīcijai, līdz tad, kad fiksējošā svira(25) vairs nav nospiesta, tas nofiksējas kādā no trim iedobēm(26). Nofiksējiet iegremdējamās/kopējošās vienības fiksējošo sviru(22). Iestatiet vēlamo frēzēšanas dziļumu (skatīt „Frēzēšanas dziļuma iestatīšana“, Lappuse245). Bosch Power Tools 1 609 92A 57S | (16.04.2021)244 | Latviešu Frēzes motora atdalīšana no iegremdējamās/kopējošās vienības (skatītattēluC) Atbrīvojiet iegremdējamās/kopējošās vienības fiksējošo sviru(22). Izvelciet frēzes motoru līdz atdurei un turiet to šajā pozīcijā. Nospiediet drošības taustiņu(21) un pilnībā izvelciet frēzes motoru no iegremdējamās/kopējošās vienības. Ja izmantojat kopējošo vienību(3), papildus nospiediet fiksējošo sviru(25). Frēzes iestiprināšana (skatītattēluD) u Iestiprinot un nomainot frēzēšanas darbinstrumentus, ieteicams uzvilkt aizsargcimdus. Tirdzniecības vietās var iegādāties visdažādākās kvalitātes un izpildījuma frēzes. Frēzes no ātrgriezējtērauda (HSS) ir piemērotas mīkstu materiālu, piemēram, mīksta koka un plastmasas apstrādei. Frēzes ar cietmetāla griezējšķautnēm (HM) ir īpaši paredzētas cietu un abrazīvu materiālu, piemēram, cieta koka un alumīnija apstrādei. Oriģinālās frēzes no Bosch plašā piederumu klāsta var iegādāties specializētajās tirdzniecības vietās. Iestipriniet tikai nebojātas un tīras frēzes. Ja iespējams, izmantojiet frēzi, kuras vārpstas diametrs ir12mm. Jūs varat nomainīt frēzi, kad iegremdējamajā/kopējošajā vienībā ir ievietots frēzes motors. Tomēr ieteicams darbarīka maiņu veikt, kad frēzes motors ir demontēts. – Izņemiet frēzes motoru no iegremdējamās/kopējošās vienības. – Nospiediet un turiet nospiestu darbvārpstas fiksēšanas taustiņu(27)(➊). Nedaudz pagrieziet darbvārpstu ar roku, lai fiksators nofiksējas. Spiediet darbvārpstas fiksēšanas taustiņu(27) tikai laikā, kad slīpmašīnas darbvārpsta negriežas. – Atskrūvējiet virsuzgriezni(17) ar vaļējā tipa uzgriežņu atslēgu(28) (atslēgas platums 24 mm), griežot to pretēji pulksteņa rādītāju kustības virzienam(➋). – Iebīdiet frēzi spīļaptverē. Frēzes kātam ir jāievietojas spīļaptverē vismaz20mm dziļumā. – Stingri pievelciet virsuzgriezni(17) ar vaļējā tipa uzgriežņu atslēgu(28) (atslēgas platums 24 mm), griežot to pulksteņa rādītāju kustības virzienā. Atlaidiet darbvārpstas fiksēšanas taustiņu(27). u Ja nav iestiprināta kopējošā vadotne, neizmantojiet frēzi, kuras diametrs ir lielāks par50mm. Šādas frēzes neiziet caur atvērumu pamatnē. u Nepievelciet spīļaptveres virsuzgriezni, ja spīļaptverē nav ievietots frēzēšanas darbinstrumenta kāts. Pretējā gadījumā spīļaptvere var tikt bojāta. Putekļu un skaidu uzsūkšana Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. – Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi. – Darba vietai jābūt labi ventilējamai. – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. u Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties. Nosūkšanas adaptera iestiprināšana iegremdējamajā vienībā (skatītattēluE) Nosūkšanas adapteri(30) var montēt tā, ka nosūkšanas savienotājs ir vērsts uz priekšpusi vai uz mugurpusi. Ja ir uzstādīts kopējošās vadotnes adapters(50), tas jāpiemontē pagriezts par 180°, lai nosūkšanas adapters(30) nesaskartos ar atbrīvošanas sviru(52). Nostipriniet nosūkšanas adapteri(30) ar 2rievskrūvēm(29) uz pamatnes(13). Lai nodrošinātu optimālu nosūkšanu, nosūkšanas adapteris(30) ir regulāri jātīra. Nosūkšanas adaptera iestiprināšana kopējošajā vienībā (skatītattēluF) Nosūkšanas adapteri(32) var montēt tā, ka nosūkšanas savienotājs ir vērsts uz priekšpusi vai uz mugurpusi. Ja ir uzstādīts kopējošās vadotnes adapters(50), piestipriniet nosūkšanas adapteru(32) ar 2 rievskrūvēm(29) pie pamatplāksnes(13). Ja netiek izmantots kopējošās vadotnes adapters(50), vispirms uzstādiet starpliku(33) uz nosūkšanas adaptera(32), kā parādīts attēlā. Putekļu uzsūkšanas ierīces pievienošana Uzbīdiet nosūkšanas šļūteni (Ø 35 mm)(31) (papildpiederums) uz samontētā nosūkšanas adaptera. Savienojiet nosūkšanas šļūteni(31) ar vakuumsūcēju (papildpiederums). Elektroinstrumentu var tieši pievienot Bosch universālā vakuumsūcēja papildu kontaktligzdai, caur kuru tiek realizēta tālvadība. Šis vakuumsūcējs ir apgādāts ar tālvadības funkciju, tāpēc, ieslēdzot elektroinstrumentu, automātiski ieslēdzas arī vakuumsūcējs. Vakuumsūcējam jābūt piemērotam, lai sūktu apstrādājamā materiāla putekļus. Veselībai īpaši kaitīgus, kancerogēnus vai saususputekļus savāciet ar speciālu vakuumsūcēju. 1 609 92A 57S | (16.04.2021) Bosch Power ToolsLatviešu | 245 Ekspluatācija u Pievadiet elektroinstrumentam pareizu spriegumu! Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas norādīta uz elektroinstrumenta marķējuma plāksnītes. Elektroinstrumenti, kas paredzēti 230V spriegumam, var darboties arī no 220V elektrotīkla. Ekspluatācijas sākšana Griešanās ātruma izvēle Ar griešanās ātruma regulēšanas pirkstratu(15) var iestatīt vēlamo griešanās ātrumu, kas iespējams arī elektroinstrumenta darbības laikā. 1–2 Neliels griešanās ātrums 3–4 Vidējs griešanās ātrums 5–6 Liels griešanās ātrums Šajā tabulā sniegtās vērtības ir orientējošas. Vēlamais griešanās ātrums ir atkarīgs no apstrādājamā materiāla īpašībām un apstrādes apstākļiem, un to var noteikt praktisku mēģinājumu ceļā. Materiāls Frēzes diametrs [mm] Pirkstrata stāvoklis Ciets koks (skābardis) 4–10 12–20 22–40 5–6 3–4 1–2 Mīksts koks (priede) 4–10 12–20 22–40 5–6 3–6 1–3 Skaidu plāksnes 4–10 12–20 22–40 3–6 2–4 1–3 Plastmasa 4–15 16–40 2–3 1–2 Alumīnijā 4–15 16–40 1–2

Pēc ilgākas darbības ar nelielu griešanās ātrumu elektroinstruments ir aptuveni 3minūtes jāatdzesē, darbinot to brīvgaitā ar maksimālo griešanās ātrumu. Ieslēgšana un izslēgšana Pirms ieslēgšanas noregulējiet frēzēšanas dziļumu. Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju/ izslēdzēju(20) un turiet to nospiestu. Lai nostiprinātu ieslēgtā stāvoklī nospiesto ieslēdzēju/ izslēdzēju(20), nospiediet ieslēdzēja/izslēdzēja fiksēšanas taustiņu(19). Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju/ izslēdzēju(20) vai arī, ja tas ir nostiprināts, nospiežot ieslēdzēja/izslēdzēja fiksēšanas taustiņu(19), īslaicīgi nospiediet un atlaidiet ieslēdzēju/izslēdzēju(20). Elektroniskā gaitas stabilizēšana Elektroniskais gaitas stabilizators uztur gandrīz nemainīgu darbvārpstas griešanās ātrumu, slodzei mainoties no brīvgaitas līdz maksimālajai vērtībai, kas ļauj stabilizēt apstrādes režīmu. Pakāpeniska palaišana Instrumenta ieskrējiena laikā tā griezes moments tiek elektroniski ierobežots, šādi palielinot dzinēja kalpošanas laiku. Frēzēšanas dziļuma iestatīšana u Frēzēšanas dziļuma iestatīšanu drīkst veikt tikai izslēgtam elektroinstrumentam. Frēzēšanas dziļuma regulēšana iegremdējamajai vienībai (skatītattēluG) Lai aptuveni regulētu frēzēšanas dziļumu, rīkojieties, kā ir norādīts tālāk. – Uzlieciet elektroinstrumentu, kurā ir montēta frēze, uz apstrādājamā priekšmeta. – Pagrieziet precīzās regulēšanas skalu(6) pozīcijā 0. – Pārvietojiet pakāpjveida atduri(12) zemākajā pozīcijā, līdz tā jūtami nofiksējas. – Atbrīvojiet dziļuma ierobežotāja rievskrūvi(16) tā, lai dziļuma ierobežotāju(11) varētu brīvi kustināt. – Nospiediet iegremdēšanas funkcijas atbrīvošanas sviru(7) uz leju un lēnām pārvietojiet frēzēšanas bloku uz leju, līdz frēze(18) saskaras ar apstrādājamā priekšmeta virsmu. Atlaidiet atbloķēšanas sviru(7), fiksējot šo iegremdēšanas dziļumu. – Spiediet dziļuma ierobežotāju(11) uz leju, līdz tas atrodas uz pakāpjveida atdures(12). Pārvietojiet pārbīdāmo marķieri(10) tā, ka marķējuma atzīme sakrīt ar 0 pozīciju uz frēzēšanas dziļuma skalas(9). – Noregulējiet dziļuma ierobežotāju(11) atbilstošajā frēzēšanas dziļumā un stingri pievelciet dziļuma ierobežotāja rievskrūves(16). Raugiet, lai vairs nemainītu bīdņa ar rādītāja marķējumu(10) pozīciju. – Nospiediet iegremdēšanas funkcijas atbrīvošanas sviru(7) un pārvietojiet frēzēšanas bloku visaugstākajā pozīcijā. Noregulētais frēzēšanas dziļums tiks sasniegts tikai tad, kad iegremdēšanas procesā dziļuma ierobežotājs(11) saskarsies ar pakāpjveida atduri(12). Ja frēzēšanas dziļums ir liels, ir ieteicams veikt vairākas apstrādes darbības un katrā noņemt nelielu daudzumu materiāla. Izmantojot pakāpjveida atduri(12), varat frēzēšanas darbu sadalīt vairākos līmeņos. Šim nolūkam noregulējiet nepieciešamo frēzēšanas dziļumu ar pakāpjveida atdures viszemāko pakāpi un pirmajai apstrādes darbībai pēc tam izvēlieties augstāku pakāpi. Attālums starp pakāpēm ir aptuveni 3,2mm. Frēzēšanas dziļuma iestatījumu var precizēt pēc iegūtajiem kontrolfrēzējuma rezultātiem, griežot rokturi(5); griežot rokturi pulksteņa rādītāju kustības virzienā, frēzēšanas dziļums palielinās, bet, griežot rokturi pretēji pulksteņa rādītāju kustības virzienam, frēzēšanas dziļums samazinās. Skala(6) paredzēta orientācijai. Viens apgrieziens atbilst iestatījuma vērtības izmaiņai par 1,5mm, bet viena iedaļa uz Bosch Power Tools 1 609 92A 57S | (16.04.2021)246 | Latviešu skalas(6) augšējās malas atbilst iestatījuma vērtības izmaiņai par 0,1mm. Maksimālā frēzēšanas dziļuma izmaiņa, ko var panākt ar roktura palīdzību, ir ±16mm. Piemērs: Vēlamajam frēzēšanas dziļumam jābūt 10,0mm, bet kontrolfrēzējums rāda, ka tā patiesā vērtība ir 9,6mm. – Nospiediet iegremdēšanas funkcijas atbrīvošanas sviru(7) un pārvietojiet frēzēšanas bloku visaugstākajā pozīcijā. – Pagrieziet rokturi(5) pulksteņa rādītāju kustības virzienā par 0,4mm/4 iedaļām (starpība starp nominālo un faktisko frēzēšanas dziļuma vērtību). – Pārbaudiet frēzēšanas dziļuma noregulēšanas pareizību, atkārtoti veicot kontrolfrēzējumu. Veicot frēzēšanas dziļuma precīzo iestatīšanu, raugiet, lai iegremdējamās vienības sānā esošais rādījuma marķējums(8) būtu vērsts pret vidējo no reljefa līnijām. Tādējādi tiek nodrošināts pietiekams regulēšanas ceļš iegremdēšanas dziļuma pielāgošanai abos virzienos. Ja iegremdējamā vienība(2) ir pārvietota maksimālajā iegremdēšanas dziļumā, arī precīzā regulēšana nepalīdzēs iegūt lielāku iegremdēšanas dziļumu, jo ir izmantots maksimālais regulēšanas ceļš. Tāpat precīzo regulēšanu nav iespējams veikt gadījumos, kad dziļuma ierobežotājs(11) ir atdūries pret pakāpjveida atduri(12). Frēzēšanas dziļuma regulēšana kopējošajai vienībai (skatītattēluH) Lai noregulētu frēzēšanas dziļumu, veiciet tālāk norādītās darbības. – Atbrīvojiet kopējošās vienības fiksējošo sviru(22). – Iepriekš varat aptuveni iestatīt 3 frēzēšanas dziļuma pakāpes. Nospiediet fiksējošo sviru(25) un bīdiet frēzes motoru(1) kopējošajā vienībā(3) uz augšu vai leju, līdz brīdī, kad fiksējošā svira(25) vairs netiek spiesta, tas nofiksējas kādā no 3 iedobēm(26). Attālums starp iedobēm ir 12,7mm (0,5 collas). – Frēzēšanas dziļuma precīzai regulēšanai ir paredzēts rokturis frēzēšanas dziļuma precīzai regulēšanai(24): grieziet to pulksteņa rādītāju kustības virzienā, lai palielinātu frēzēšanas dziļumu, un pretēji pulksteņa rādītāju kustības virzienam, lai samazinātu frēzēšanas dziļumu. Regulēšanas ceļš ir norādīts pie roktura(24) esošajā skalā collās un milimetros. Maksimālā regulēšanas robežvērtība ir 41mm. Frēzēšanas dziļuma skala(34) ir paredzēta kā papildu orientieris. Piemērs: nepieciešamais frēzēšanas dziļums ir 10,0mm, bet kontrolfrēzējums rāda, ka tā patiesā vērtība ir 9,5mm. – Pārvietojiet pie roktura(24) esošo skalu pozīcijā 0, nemainot roktura(24) pozīciju. Pēc tam grieziet rokturi(24) pulksteņa rādītāju kustības virzienā, līdz vērtībai 0,5. – Pārbaudiet frēzēšanas dziļuma noregulēšanas pareizību, atkārtoti veicot kontrolfrēzējumu. Norādes par darbu u Sargājiet frēzēšanas darbinstrumentus no kritieniem un triecieniem. Frēzēšanas virziens un frēzēšanas gaita (skatītattēluI) u Frēzēšanas laikā instruments vienmēr jāpārvieto pret frēzes(18) griezējšķautņu pārvietošanās virzienu (pretējs virziens). Pārvietojot elektroinstrumentu frēzes griezējšķautņu kustības virzienā (vienāds virziens), tas var tikt izrauts no rokām. Frēzēšana ar iegremdējamo vienību Iestatiet vēlamo frēzēšanas dziļumu. Novietojiet elektroinstrumentu ar tajā iestiprinātu frēzi uz apstrādājamā priekšmeta virsmas un tad ieslēdziet instrumentu. Nospiediet iegremdēšanas funkcijas atbrīvošanas sviru(7) uz leju un lēnām pārvietojiet frēzēšanas bloku uz leju, līdz sasniedzat iestatīto frēzēšanas dziļumu. Atlaidiet atbloķēšanas sviru(7), fiksējot šo iegremdēšanas dziļumu. Veiciet frēzēšanu, vienmērīgi pārvietojot elektroinstrumentu. Pēc frēzēšanas operācijas beigām pārvietojiet frēzēšanas bloku augšējā stāvoklī. Pēc frēzēšanas izslēdziet elektroinstrumentu. Frēzēšana ar kopējošo vienību Norāde: nodrošiniet, ka frēze(18), veicot frēzēšanu ar kopējošo vienību(3), vienmēr iznāk ārpus pamatplāksnes(13). Sekojiet, lai netiktu bojāts šablons vai apstrādājamais priekšmets. Iestatiet vēlamo frēzēšanas dziļumu. Ieslēdziet elektroinstrumentu un pārvietojiet to uz apstrādājamo vietu. Veiciet frēzēšanu, vienmērīgi pārvietojot elektroinstrumentu. Izslēdziet elektroinstrumentu. u Nenovietojiet elektroinstrumentu, pirms tajā iestiprinātais frēzēšanas darbinstruments nav pilnīgi apstājies. Pēc elektroinstrumenta izslēgšanas tajā iestiprinātais darbinstruments zināmu laiku turpina rotēt un var izraisīt savainojumus. Frēzēšana ar palīgvadotni (skatītattēluJ) Lai apstrādātu liela izmēra apstrādājamos priekšmetus, piemēram, veiktu gropju iefrēzēšanu, uz apstrādājamā priekšmeta virsmas var nostiprināt koka dēli vai līsti un izmantot to kā palīgvadotni, vadot daudzfunkcionālo frēzi gar šīs palīgvadotnes malu. Izmantojot iegremdējamo vienību(2), vadiet daudzfunkcionālo frēzi gar palīgvadotnes slīdplāksnes taisno malu. Malu vai formu frēzēšana Veicot malu vai formu frēzēšanu bez paralēlās vadotnes, jāizmanto frēzēšanas darbinstrumenti, kas apgādāti ar atdures elementu vadotnes izciļņa vai gultņa veidā. Tuviniet ieslēgtu elektroinstrumentu apstrādājamā priekšmeta malai, līdz tai pieskaras frēzēšanas darbinstrumenta vadotnes izcilnis vai gultnis. 1 609 92A 57S | (16.04.2021) Bosch Power ToolsLatviešu | 247 Pārvietojiet elektroinstrumentu gar apstrādājamā priekšmeta malu. Sekojiet, lai instrumenta pamatne stingri saskartos ar apstrādājamā priekšmeta virsmu. Pārāk spēcīgs spiediens var sabojāt apstrādājamā priekšmeta malu. Frēzēšana ar paralēlo vadotni (skatītattēluK) Iebīdiet paralēlo atduri(35) ar vadstieņiem(36) pamatplāksnē(13) un stingri fiksējiet tos ar skrūvēm(41) stāvoklī, kas atbilst vajadzīgajam attālumam. Ar spārnskrūvi(37) un(38) paralēlo atduri papildus var pārvietot gareniski. Ar rokturi(39) var precīzi noregulēt garumu, pirms tam atskrūvējot abas spārnskrūves(37). Ar vienu apgriezienu regulēšanas vērtību var mainīt par 2,0mm, ar katru grozāmpogas(39) iedaļu regulēšanas vērtību var mainīt par 0,1mm. Izmantojot atdures sliedi(40), varat mainīt paralēlās atdures efektīvo kontaktvirsmu. Vienmērīgi virziet ieslēgtu elektroinstrumentu gar apstrādājamā priekšmeta malu tā, ka paralēlā vadotne mēreni spiež no sāniem. Frēzēšana ar frēzēšanas cirkuli (skatietattēluL) Frēzēšanā pa apli var lietot frēzēšanas cirkuli/vadotnes sliedes adapteri(42). Montējiet frēzēšanas cirkuli, kā ir parādīts attēlā. Ieskrūvējiet centrējošo skrūvi(47) frēzēšanas cirkuļa vītnē. Novietojiet centrējošās skrūves smaili frēzējamā apļa centrā tā, ka smaile iespiežas apstrādājamā priekšmeta virsmā. Velkot frēzēšanas cirkuli, aptuveni iezīmējiet vēlamo rādiusu un ieskrūvējiet spārnskrūves(44) un(45). Ar grozāmpogu(46) var precīzi regulēt garumu, kad ir atskrūvēta spārnskrūve(45). Ar vienu apgriezienu regulēšanas vērtību var mainīt par 2,0mm, ar katru grozāmpogas(46) iedaļu regulēšanas vērtību var mainīt par 0,1mm. Virziet ieslēgtu elektroinstrumentu pa apstrādājamo priekšmetu, turot aiz labā roktura(4) un aiz frēzēšanas cirkuļa roktura(43). Frēzēšana ar vadotnes sliedi (skatietattēluM) Ar vadotnes sliedi(49) var ērti un vienmērīgi frēzēt taisnā līnijā. Lai izlīdzinātu augstuma starpību, uz instrumenta ir jānostiprina distancplāksne(48). Montējiet frēzēšanas cirkuli/vadotnes sliedes adapteri(42), kā ir parādīts attēlā. Ar piemērotām piespiedējierīcēm, piemēram, rokas skrūvspīlēm, nostipriniet vadotnes sliedi(49) uz apstrādājamā priekšmeta. Uzlieciet elektroinstrumentu, kurā ir montēts vadotnes sliedes adapteris(42), uz vadotnes sliedes. Frēzēšana, lietojot kopējošo vadotni (skatītattēlusN–Q) Ar kopējošās vadotnes(53) palīdzību var pārnest oriģinālo priekšmetu vai šablonu kontūras uz apstrādājamo priekšmetu. Izvēlieties piemērotu kopējošo vadotni, kas atbilst šablona vai oriģinālā priekšmeta biezumam. Kopējošajai vadotnei ir lejup vērsta centrālā apmale, tāpēc šablona biezumam jābūt vismaz 8mm. Lai lietotu kopējošo vadotni(53), pirms tam SDS kopējošās vadotnes adapters(50) jāievieto slīdplāksnē(14). Kopējošās vadotnes adapteri(50) no augšas uzlieciet uz slīdplates(14) un pieskrūvējiet ar 2 stiprināšanas skrūvēm(51). Pievērsiet uzmanību, lai atbloķēšanas svira kopējošās vadotnes adapterim(52) būtu brīvkustīga. Bīdiet atbloķēšanas sviru(52) bultiņas virzienā un kopējošo vadotni(53) no apakšas ielieciet SDS kopējošās vadotnes adapterī(50). Kodējošajiem izciļņiem jānofiksējas kopējošās vadotnes(53) izgriezumos. Pārbaudiet attālumu no frēzes centra un kopējošās uzmavas malas (skatīt „Pamatplāksnes centrēšana (skatītattēluR)“, Lappuse247). u Izvēlieties frēzi, kuras diametrs ir mazāks par kopējošās vadotnes iekšējo diametru. Frēzēšanas gaita Piezīme. Sekojiet, lai frēzēšanas darbinstruments (18) nepieskartos pamatnes plāksnei(13). Sekojiet, lai netiktu bojāts šablons vai apstrādājamais priekšmets. Tuviniet ieslēgtu elektroinstrumentu ar kopējošo vadotni(53) šablona malai. Izmantojot iegremdējamo vienību(2): nospiediet iegremdēšanas funkcijas atbrīvošanas sviru(7) uz leju un lēnām pārvietojiet frēzēšanas bloku uz leju, līdz sasniedzat iestatīto frēzēšanas dziļumu. Atlaidiet atbloķēšanas sviru(7), fiksējot šo iegremdēšanas dziļumu. Virziet elektroinstrumentu tā, ka kopējošās vadotnes(53) apmale spiež uz šablonu no sāniem. Pamatplāksnes centrēšana (skatītattēluR) Lai attālums no frēzes vidus līdz kopējošajai vadotnei viscaur būtu vienāds, kopējošo vadotni(53) un slīdplati(14), ja nepieciešams, var centrēt vienu pret otru. Izmantojot iegremdējamo vienību(2): nospiediet iegremdēšanas funkcijas atbrīvošanas sviru(7) uz leju un lēnām pārvietojiet frēzēšanas bloku uz leju, līdz sasniedzat iestatīto frēzēšanas dziļumu. Atlaidiet atbloķēšanas sviru(7), fiksējot šo iegremdēšanas dziļumu. Atskrūvējiet stiprināšanas skrūves(54) par apm. 2 apgriezieniem, lai slīdplate(14) brīvi pārvietojama. Novietojiet centrēšanas tapu (55), kā parādīts attēlā, darbinstrumenta turētājā. Pievelciet virsuzgriezni ar roku tā, lai centrēšanas tapa vēl brīvi kustētos. Noregulējiet centrēšanas tapu(55) un kopējošo vadotni(53) vienu pret otru, nedaudz pārbīdot slīdplati(14). Atkal cieši pievelciet stiprināšanas skrūves(54). Izņemiet centrēšanas tapu(55) no darbinstrumenta turētāja. Izmantojot iegremdējamo vienību(2): nospiediet iegremdēšanas funkcijas atbrīvošanas sviru(7) un pārvietojiet frēzēšanas bloku atpakaļ visaugstākajā pozīcijā. Bosch Power Tools 1 609 92A 57S | (16.04.2021)248 | Lietuvių k. Darbs ar frēzēšanas galdu (skatītattēluS) Kopējošo vienību(3) var iestiprināt atbilstošā frēzēšanas galdā. Iestiprināšanai noņemiet slīdplāksni(14) un piestipriniet kopējošo vienību(3) ar stiprinājuma skrūvēm(56) pie frēzēšanas galda. u Lai iestiprinātu kopējošo vienību, sekojiet frēzēšanas galda lietošanas instrukcijai. Nepieciešamības gadījumā frēzēšanas galdā ir jāizveido urbumi kopējošās vienības iestiprināšanai. Frēzēšanas dziļuma precīzai regulēšanai vislabāk izmantojiet īpašo seškanšu atslēgu(57). Frēzēšana ar nosūkšanas pārsegu (skatītattēlusT–U) Malu apstrādei iespējams izmantot papildu nosūkšanas pārsegu(58). Piestipriniet nosūkšanas pārsegu(58) ar 2 skrūvēm(59) pie pamatplāksnes(13). Nosūkšanas pārsegu(58) var piestiprināt 3 dažādās pozīcijās, kā parādīts attēlā. Lai apstrādātu gludas virsmas, atkal noņemiet nosūkšanas pārsegu. Apkalpošana un apkope Apkalpošana un tīrīšana u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. u Strādājot ekstremālos apstākļos, ja iespējams, lietojiet ārējo putekļu uzsūkšanas ierīci. Ventilācijas atveres bieži tīriet ar otiņu un priekšā pieslēdziet noplūdes strāvas aizsargreleju (PRCD). Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēlīgi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu. Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Papildu klientu apkalpošanas dienesta adreses skatiet šeit: www.bosch-pt.com/serviceaddresses Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē! Tikai EK valstīm. Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Lietuvių k. Saugos nuorodos Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus su šiuo elektri- niu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir speci- fikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įra- nkis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas u Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. u Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali 1 609 92A 57S | (16.04.2021) Bosch Power ToolsLietuvių k. | 249 kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. u Dirbdami su elektriniu įrankiu neleiskite šalia būti vai- kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga u Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu nega- lima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumaži- na elektros smūgio pavojų. u Saugokitės, kad neprisiliestumėte prie įžemintų pavi- ršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. u Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. u Nenaudokite maitinimo laido ne pagal paskirtį. Nene- škite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kadjo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. u Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko dar- bams. Naudojant lauko darbams pritaikytus ilgina- muosius laidus, sumažėja elektros smūgio pavojus. u Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugik- lį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga u Būkite atidūs, sutelkite dėmesį į tai, kądarote, ir dirb- dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. u Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos ap- saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti. u Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elekt- ros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu ne- šdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjung- tas, gali įvykti nelaimingas atsitikimas. u Prieš įjungdami elektrinį įrankį pašalinkite re- guliavimo įrankius arba veržlinius raktus. Besisuka- nčioje prietaiso dalyje esantis įrankis ar raktas gali sužalo- ti. u Stenkitės, kad kūnas visada būtų normalioje padėty- je. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį ne- tikėtose situacijose. u Dėvėkite tinkamą aprangą. Nedėvėkite plačių dra- bužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besi- sukančios dalys. u Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis. u Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį. Rūpestinga elektrinių įrankių priežiūra ir naudojimas u Neperkraukite elektrinio įrankio. Naudokite jūsų dar- bui tinkamą elektrinį įrankį. Su tinkamu elektriniu įra- nkiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. u Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. u Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumu- liatorių, jeigu jis išimamas. Ši atsargumo priemonė ap- saugos jus nuo netikėto elektrinio įrankio įsijungimo. u Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. u Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. u Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. u Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. Bosch Power Tools 1 609 92A 57S | (16.04.2021)250 | Lietuvių k. u Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose. Techninė priežiūra u Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudo- ti. Saugos nuorodos dirbantiems vertikalaus frezavimo mašinomis ir briaunų frezavimo mašinomis u Elektrinį įrankį laikykite už izoliuotų rankenų, nes pei- lis gali paliesti savo maitinimo laidą. Palietus laidą, ku- riuo teka elektros srovė, metalinėse elektrinio įrankio da- lyse gali atsirasti įtampa ir trenkti elektros smūgis. u Spaustuvais ar kitokiu įrenginiu įtvirtinkite ir užfik- suokite ruošinį ant stabilaus pagrindo. Laikomas ranka arba prispaustas prie kūno ruošinys nebus užfiksuotas, todėl galite nesuvaldyti įrankio. u Frezos leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įra- nkio. Frezos, kurios sukasi greičiau nei leidžiama, gali lūžti ir nulėkti nuo įrankio. u Frezavimo įrankis ir kita papildoma įranga turi tiksliai tikti į Jūsų elektrinio prietaiso įrankių įtvarą (suspau- džiamąją įvorę. Darbo įrankiai, kurie tiksliai netinka į elektrinio prietaiso įrankių įtvarą, sukasi netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi. u Elektrinį įrankį visuomet pirmiausia įjunkite ir tik po to priglauskite prie apdorojamo ruošinio. Jei įrankis įs- tringa ruošinyje, atsiranda atatrankos pavojus. u Nekiškite rankų į frezavimo sritį ir prie frezavimo įra- nkio. Antrąja ranka laikykite papildomą rankeną. Jei frezavimo mašina laikoma abiem rankomis, freza rankų nesužalos. u Niekada nepjaukite metalinių daiktų, vinių ar varžtų. Frezavimo įrankis gali būti pažeidžiamas ir gali pradėti stipriau vibruoti. u Prieš pradėdami darbą, tinkamais ieškikliais patikrin- kite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abe- jojate, galite pasikviesti į pagalbą vietinius komunali- nių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujot- iekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daug materialinės žalos arba gali trenkti elektros smūgis. u Nenaudokite neaštrių ar pažeistų frezavimo įrankių. Neaštrūs ar pažeisti frezavimo įrankiai didina trintį, gali užstrigti ir sukelia disbalansą. u Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įs- trigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektri- nio įrankio. u Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti. Abiem rankomis laiko- mas elektrinis įrankis yra saugiau valdomas. Gaminio ir savybių aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji- mo instrukcijos dalyje. Naudojimas pagal paskirtį Elektrinis įrankis skirtas medžio, plastikinių ir lengvų statybi- nių medžiagų briaunoms, grioveliams, profiliams bei išilgi- nėms skylėms frezuoti, o taip pat kopijuoti pagal šabloną, patikimai įtvirtinus ruošinį. Sumažinus sūkių skaičių ir naudojant atitinkamas frezas, gali- ma frezuoti ir spalvotuosius metalus. Pavaizduoti prietaiso elementai Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose. (1) Frezos variklis (2) Įpjovimo/griovelių frezavimo įtaisas (3) Kopijavimo pagal šabloną įtaisas (4) Rankena (izoliuotas rankenos paviršius) (5) Tikslaus frezavimo gylio nustatymo ratukas (įpjauna- masis įtaisas) (6) Tikslaus frezavimo gylio nustatymo skalė (7) Įpjovimo/griovelių frezavimo funkcijos atblokavimo svirtelė (8) Tikslaus nustatymo indeksinė žymė (9) Frezavimo gylio nustatymo skalė (įpjovimo/griovelių frezavimo įtaisas) (10) Sklendė su indeksine žyme (įpjaunamasis/griovelių frezavimo įtaisas) (11) Gylio ribotuvas (įpjaunamasis/griovelių frezavimo įtai- sas) (12) Revolverinė atrama (13) Pagrindo plokštė (14) Slankioji plokštė (15) Išankstinio sūkių nustatymo reguliatoriaus ratukas (16) Gylio ribotuvo varžtas briaunuota galvute (įpjauna- masis/griovelių frezavimo įtaisas) (17) Gaubiamoji veržlė su suspaudžiamąja įvore (18) Freza

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no: * Frēzēšanas bloks/kopējošā frēze Izstrādājuma numurs
