| Produkta veids | Virsmas frēzmašīna (rokas frēze) |
| Zīmols | Bosch |
| Modelis | GLF 55-6 Professional |
| Nominālā absorbētā jauda | 550 W |
| Tukšgaitas apgriezieni | 33 000 apgr./min |
| Instrumentu turētājs (spīle) | 6 mm (1/4 colla) |
| Svars saskaņā ar EPTA procedūru 01:2014 | 1,4 kg |
| Aizsardzības klase | II (dubultā izolācija) |
| Galvenie lietojumi | Rievas, malas, profili, gareniskie caurumi, kopēšanas frēzēšana kokā, plastmasā un vieglos būvmateriālos |
| Dziļuma regulēšana | Graduēta skala ar spārnskrūvi |
| Iekļautie piederumi | 10 mm atslēga, 17 mm atslēga, savienotājuzgrieznis ar spīli, putekļsūcēja adapteris |
| Papildu piederumi | Kopēšanas gredzens, paralēlā atdure, slīdošais vadotnis, putekļsūcēja šļūtene |
| Skaņas spiediena līmenis | 86 dB(A) |
| Skaņas jaudas līmenis | 94 dB(A) |
| Vibrācijas (kopējā vērtība a_h) | 3,0 m/s² (nenoteiktība K=1,5 m/s²) |
| Barošana | 230 V (pielāgojams 220 V) |
| Frēžu veidi | HSS mīkstiem materiāliem, karbīds cietiem un abrazīviem materiāliem |
| Ieteicamais frēzēšanas virziens | Pretējā virziena frēzēšana (pretēji frēzes griešanās virzienam) |
| Apkope | Tīrīt ventilācijas spraugas, nomainīt barošanas kabeli tikai Bosch vai pilnvarotā servisā |
| Utilizācija | Neizmest ar sadzīves atkritumiem; pārstrādāt saskaņā ar WEEE direktīvu |
Bieži uzdotie jautājumi - GLF 55-6 Professional BOSCH
Lietotāju jautājumi par GLF 55-6 Professional BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Frēze PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GLF 55-6 Professional - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GLF 55-6 Professional zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA GLF 55-6 Professional BOSCH
Latviešu .... Lappuse 154

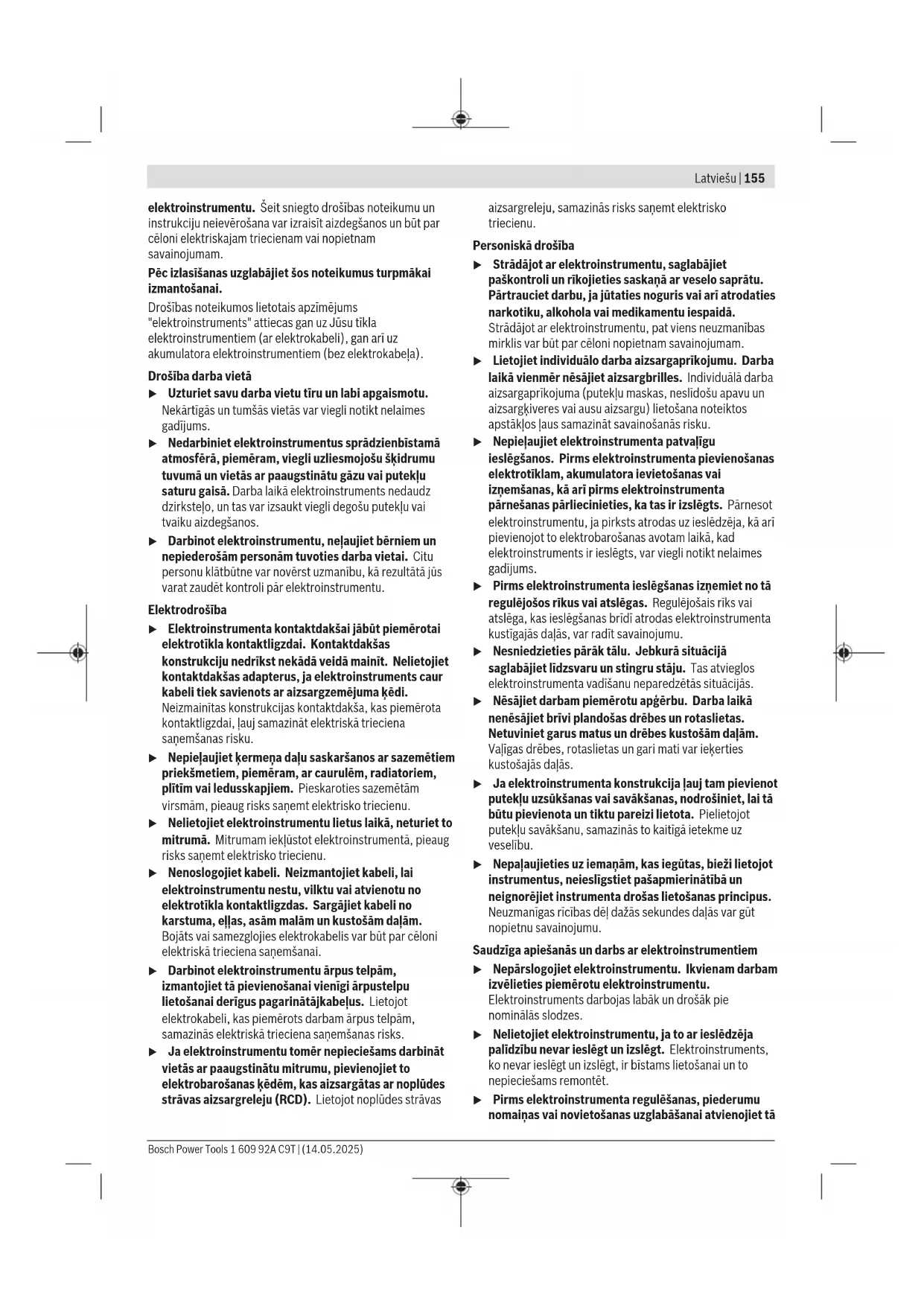

Vispārēji drošības noteikumi elektroinstrumentiem
BRÍDINÁ-JUMS
Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar
specifikācijām, kas tiek piegādātas kopā ar šo
elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Drošības noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drošība darba vietā
▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jäbüt piemërotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekädä veidä mainit. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemëjuma këdi.
Neizmainitas konstrukcijas kontaktdakša, kas piemërota kontaktligzdai, lauj samazinät elektriskä trieciena sanemšanas risku.
▶ Nepiełaujiet kermęna dału saskaršanos ar sazemëtiem priekšmetiem, piemëram, ar caurulëm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemëtäm virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām daļām.
Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
▶ Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplüdes strāvas aizsargreleju (RCD). Lietojot noplüdes strāvas
aizsargreleju, samazinās risks saņemt elektrisko triecienu.
Personiskā drošība
Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkoieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā.
Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulėjošos rikus vai atslėgas. Regulėjošais riks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsukšanas vai savakšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savakšanu, samazinās to kaitigā ietekme uz veselibu.
▶ Nepalaujieties uz iemanâm, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.
▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu.
Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontėt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā
Saudzīga apiešanās un darbs ar elektroinstrumentiem
156 | Latviešu
elektrokabela kontaktdakšu no barojoša elektrotikla vai iznemiet no tā akumulatoru, ja tas ir iznemams.
Sādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rikoties vai nav iepazinušas ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pärbaudiet, vai kustigas dajas nav nobidijušas un ir droši iestiprinatas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabveligi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadijumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
► Uzturiet griezošos darbinstrumentus asus un tirus.
Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem
griezeļīinstrumentiem, lauj strādāt daudz ražīgāk un ir
vieglāk vadāmi.
Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ŋnemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no eljas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Drošības noteikumi malu frēzēm
▶ Turiet elektroinstrumentu vienīgi aiz izolētajām noturvirsmām, jo griezejasmeņi var skart paša instrumenta elektrokabeli. Pārgriežot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta metāla daļām, kā rezultātā lietotājs saņem elektrisko triecīenu.
Lietojiet spiles vai citu praktisku ierici, lai atbalstitu apstrādājamo priekšmetu un nostiprinātu to uz stabilas platformas. Turot apstrādājamo priekšmetu ar roku vai atbalstot to ar savu kermani, priekšmets nenoturas stabilā stāvokli un var izraisīt kontroles zaudēšanu pār darba procesu.
Frēžurbja pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta lielāko norādīto
griešanās ātrumu. Frēžurbis, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mests prom.
Frēžurbim vai citam piederumam precīzi jāievietojas Jūsu elektroinstrumenta darbinstrumentu stiprinājuma ierīcē (spīlaptverē). Darbinstrumenti, kas precīzi neatbilst stiprinājuma ierīces izmēriem, nevienmērīgi rotē, Āoti stipri vibrē un var izraisīt kontroles zaudēšanu pār instrumentu.
- Kontaktëjiet darbinstrumentu ar apstrādājamo priekšmetu tikai pēc elektroinstrumenta ieslēgšanas.
Tas Įaus izvairīties no atsitiena, kas var notikt, darbinstrumentam iestrēgstot apstrādājamajā priekšmetā.
▶ Neveiciet frēzēšanu pāri metāla priekšmetiem, naglām vai skrūvēm. Saduroties ar šādiem priekšmetiem, frēžgrieznis var tikt bojāts, kā rezultātā rodas paaugstināta vibrācija.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu neškērso slēptas komunālapgādes līnijas, vai ari griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā ari strādājošā persona var saņemt elektrisko triecienu.
▶ Nelietojiet neasus vai bojātus frēžgriežņus. Neasi vai bojāti frēžgriežņi rada paaugstinātu berzi, viegli iestrēgt frēzējumā un pazemina frēzēšanas efektivitāti.
Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas ir pilnīgi apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
Izstrādājuma un tā funkciju apraksts
Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Nemiet vērā attēlus lietošanas pamācības sākuma daļā.
Paredzētais pielietojums
Ar instrumentu ir paredzëts frëzët gropes, malas, profilus un iegarenus atvērumus koksnë, plastmasä un vieglos celtniecības materiālos, kā arī šablonfrëzët, apstrādes laikā turot pamatni uz apstrādājamā priekšmeta virsmas.
Attēlotās sastāvdaļas
Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.
(1) Piedziñas bloks
(2) Frēzes korpuss
(3) Kolektora ogles suku turētājs
(4) Frēzēšanas vadotnes uzgrieznis
(5) Skaidu novirzītājs
(6) Vitnskrüve frëzes korpusam
(7) Frēze ^a)
(8) Spilaptveres virsuzgrieznis
(9) Slidplāksne
(10) Pamatpläksne
(11) Puteklu nosūkšanas ierīces adapters
(12) Austiņskrūve frēzes korpusam
(13) leslēdzējs/izslēdzējs
(14) Rokturis (ar izolētu noturvirsmu)
(15) Frēzēšanas dziljuma iestatīšanas skala
(16) Spilaptvere
(17) Darbinstrumentu turētājs
(18) Valējā skrūvjatslēga (10 mm) ^a)
(19) Valējā skrūvjatslēga (17 mm) ^a)
(20) Kopējošā vadotne ^a)
(21) Paralēlā atdure ^a)
(22) Paralēlās vadotnes spārnskrūve ^a)
(23) Paligvadotnes ^a)
(24) Horizontālā izlīdzinājuma fiksēšanas spārnskrūve ^a)
(25) Paligvadotnes slidrulliša spärnskrüve ^a)
(26) Slidrullitis ^a)
(27) Nosūkšanas adapters ^a)
(28) Nosūkšanas šljutene ^a)
a) Šeit attėlotie vai aprakstitie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie parametri
| Malu frēze GLF 55-6 | ||
| Izstrādājuma numurs | 3 601 FAO 0.. | |
| Nominālā ieejas jauda W 550 | ||
| Apgriezienu skaits brīvgaitā min | -1 | 33 000 |
| Instrumentu turētājs mm | 6 | |
| collas | 14 | |
| Svars atbilstīgi | kg 1,4 | |
| EPTA Procedure 01:2014 | ||
| Aizsardzības klase | / | |
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionalālajiem standartiem, šie parametri var atškirties.
Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākliem. Plašaku informāciju skatiet vietnē www.bosch-professional.com/wac.
Informācija par troksni un vibrāciju
Trokšna emisijas vērtības ir noteiktas atbilstīgi EN 62841-2-17.
Elektroinstrumenta trokšna limena A izsvarotas tipiskas vērtības: skañas spiediena limenis 86 dB(A), skañas jaudas limenis 94 dB(A). Mērijumu nenoteiktība K = 3 dB.
Lietojiet dzirdes aizsarglidzeklus!
Kopējā vibrācijas paātrinājuma vērtība a h (vektoru summa trijos virzienos) un mērijumu izkliede K ir noteikta atbilstoši standartam EN 62841·2-17: a h = 3,0 m/s ^2 , K = 1,5 m/s ^2 .
Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.
Lai precīzi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.
Montāža
Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.
Darbinstrumenta nomaina
▶ lestiprinot un nomainot frēzēšanas darbinstrumentus, ieteicams uzvilkt aizsargcimdus.
Originalās frēzes no Bosch plaša piederumu klāsta var iegādāties specializētajās tirdzniecības vietās.
Frēzēšanas aptveres nonemšana (attēls A)
Pirms iestiprina frēzi, no piedziņas mezgla (1) ir jānoņem frēzēšanas aptvere (2).
Atskrūvējiet spārnskrūvi (12) uz frēzēšanas aptveres (2). Izvelciet piedziņas bloku, pārvietojot to augšup.
Spilaptveres maina (skatiet attēlu B)
Pirms iestiprina frēzi, ir jāiestiprina attiecīgs virsuzgrieznis ar spilaptveri (8).
Ja iestiprinātā spīlaptvere jau atbilst frēzei, veiciet nākamajā sadaļā aprakstītās darbības.
Spilaptverei (16) ir jāievietojas virsuzgrieznī ar nelielu spēli. Virsuzgrieznim (8) ir jābūt viegli uzskrūvējamam. Ja
158 | Latviešu
virsuzgrieznis vai spilaptvere ir bojāta, attiecīgā daļa ir nekavējoties jānomaina.
Uzlieciet valējo skrūvjatslēgu (18) uz darbinstrumenta turētāja (17) (skatiet attēlu C1).
Noskrūvējiet virsuzgriezni (8) ar valējo skrūvjatslēgu (19), griežot to pretēji pulksteņa rādītāju kustības virzienam. Ja ir vajadzīgs, pirms salikšanas notīriet visas montējamās daļas ar mīkstu otu vai ar saspiestā gaisa plūsmu. Uzlieciet uz darbinstrumenta turētāja (17) jaunu virsuzgriezni.
Nedaudz pievelciet virsuzgriezni.
▶ Nepievelciet spilaptveres virsuzgriezni, ja spilaptverē nav ievietots frēzēšanas darbinstrumenta kāts.
Pretējā gadījumā spīlaptvere var tikt bojāta.
Frēzēšanas darbinstrumenta iestiprināšana (attēli C1 - C2)
Tirdzniecības vietās var iegādāties visdažādākās kvalitātes un izpildījuma frēzēšanas darbinstrumentus.
Frēzēšanas darbinstrumenti no ātrgriezējtērauda (HSS)
ir piemēroti mīkstu materiālu, piemēram, mīksta koka un plastmasas apstrādei.
Frēzēšanas darbinstrumenti ar cietmetāla
griezejškautnēm (HM) ir īpaši paredzēti cietu un abrazīvu materiālu, piemēram, cieta koka un alumīnija apstrādei.
Originālos frēzēšanas darbinstrumentus no Bosch plašā piederumu klāsta var iegādāties specializētajās tirdzniecības viētās.
lestipriniet tikai nebojātus un tīrus frēzēšanas darbinstrumentus.
Frēzes korpusa montāža (skatīt attēlu A)
Lai veiktu frēzēšanu, frēzēšanas aptvere (2) no jauna jānostiprina uz piedziņas bloka (1).
Atskrūvējiet spārnskrūvi (12) uz frēzēšanas aptveres (2).
lebīdiet piedziņas bloku (1) frēzēšanas aptverē (2).
Pieskrūvējiet spārnskrūvi (12) uz frēzēšanas aptveres (2).
Norādījums: austiņskrūve (12) un vītņskrūve (6) var tikt nomainītas viena ar otru.
▶ Pēc montāžas vienmēr pārbaudiet, vai piedziņas bloks ir stingri iestiprināts frēzēšanas aptverē.
Puteklu un skaidu uzsūkšana
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.
Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.
- Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
- Darba vietai jābūt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Puteklu nosukšanas ierices pievienošana (skatiet attelu I)
levietojiet adapteri putekļu sūkšanai (11) elektroiericē no priekšas. Tas dzirdami ieguļas. Lai adapteri noņemtu, satveriet to (11) no sāniem un velciet to uz priekšu.
Novietojiet nosūkšanas šlūteni (∅ 35 mm) (28)
(papildpiederums) uz samontētā nosūkšanas adaptera (27).
Savienojiet uzsūkšanas šlūteni (28) ar vakuumsūcēju (papildpiederums).
Vakuumsūcējam jābūt piemērotam, lai sūktu apstrādājamā materiāla puteklus.
Veselibai ipaši kaitigus, kancerogēnus vai sausus puteklus savāciet ar speciālu vakuumsūcēju.
Ekspluatācija
▶ Pievadiet elektroinstrumentam pareizu spriegumu! Elektrobarošanas avota spriegumam jäätbilst vērtībai, kas ir norādīta uz elektroinstrumenta markējuma plāksnītes. Elektroinstrumenti, kas paredzēti 230 V spriegumam, var darboties ari no 220 V elektrotikla.
Frēzēšanas dziluma iestatīšana
Frēzēšanas dziljuma iestatišanu drīkst veikt tikai izslēgtam elektroinstrumentam.
– Uzlieciet elektroinstrumentu, kurā ir montēta frēze, uz apstrādājamā priekšmeta.
– Vêlreiz atskrūvėjiet austiņskrūvi (12) uz frēzes korpusa (2), lai iestatītu vēlamo frēzēšanas dzilumu frēzēšanas dziluma iestatišanas skalā (15) vai nu manuāli vai ar vītņskrūvi (6).
- Aizskrūvējiet austiņskrūvi (12) uz frēzes korpusa (2).
- Pârbaudiet frēzēšanas dziljuma iestatījuma limeni, praktiski izmēginot ierīci un nepieciešamības gadījumā koriģējiet iestatījumu.
Ekspluatācijas sākšana
leslēgšana un izslēgšana
Lai ieslēgtu elektroinstrumentu, pārvietojiet ieslēdzēju/izslēdzēju (13) pozīcijā l.
Lai izslēgtu elektroinstrumentu, pārvietojiet ieslēdzēju/izslēdzēju (13) pozīcijā 0.
Norādes par darbu
▶ Sargājiet frēzēšanas darbinstrumentus no kritieniem un triecieniem.
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.
Frēzēšanas virziens un frēzēšanas gaita (skatīt attēlu D)
Frēzēšanas laikā instruments vienmēr jāpārvieto pret frēzes (7) griezējškautnu pārvietošanās virzienu (pretējs virziens). Pārvietojot elektroinstrumentu frēzes griezējškautnu kustības virzienā (vienāds virziens), tas var tikt izrauts no rokām.
▶ Vienmēr lietojiet elektroinstrumentu ar samontētu frēzēšanas aptveri (2). Kontroles zaudēšana pār elektroinstrumentu var radīt savainojumus.
Piezime. Sekojiet, lai frēzešanas darbinstruments (7) nepieskartos pamatnes plāksnei (10). Sekojiet, lai netiktu bojāts šablons vai apstrādājamais priekšmets.
lestatiet vēlamo frēzēšanas dzilumu.
leslēdziet elektroinstrumentu un pārvietojiet to uz apstrādājamo vietu.
Pēc frēzēšanas izslēdziet elektroinstrumentu.
▶ Nenovietojiet elektroinstrumentu, pirms tajā iestiprinātais frēzēšanas darbinstruments nav pilnīgi apstājies. Pēc elektroinstrumenta izslēgšanas tajā iestiprinātais darbinstruments zināmu laiku turpina rotēt un var izraisīt savainojumus.
Frēzēšana ar kopējošo vadotni (skatiet attēlus E1–E3)
Izmantojot kopējošo vadotni (20), var pärnest uz apstrādājamo priekšmetu originālā priekšmeta vai šablona kontūras.
Izvēlieties piemērotu kopējošo vadotni, kas atbilst šablona vai originālā priekšmeta biezumam. Kopējošās vadotnes izvirzijuma dēl šablona biezumam jābūt ne mazākam par 8 mm (attēls E1).
- Izvēlieties frēzi, kuras diametrs ir mazāks par kopējošās vadotnes iekšējo diametru.
Zem slidpläksnes (9) izskrūvējiet četras cilindriskās skrūves un nonemiet slidpläksni.
Ielieciet kopējošo vadotni (20) slīdplāksnē (skatiet attēlu E2).
Valigi pieskrūvējiet slīdplāksni pie pamatplāksnes (10). Slīdplāksnei vēl ir jāvar brīvi kustēties.
Lai attālums starp frēzes centru un kopējošās vadotnes malu visos virzienos būtu vienāds, kopējošā vadotne un slīdplāksne ir savstarpēji jācentrē, ja ir vajadzīgs.
- Novietojiet slīdplāksni tā, ka frēze un kopējošā vadotne ir centrētas pret atvērumu slīdplāksnē (skatiet attēlu E3).
- Pieturiet slīdplāksni šajā pozīcijā un stingri pievelciet stiprinājuma skrūves.
Lai frēzētu ar kopējošo vadotni (20), rīkojieties, kā ir norādīts tālāk. - Uzlieciet elektroinstrumentu ar kopējošo vadotni (20) uz šablona.
- Virziet elektroinstrumentu tā, ka kopējošās vadotnes apmale spiež uz šablonu no sāniem.
Malu vai formu frēzēšana (attēls F)
Veicot malu vai formu frēzēšanu bez paralēlās vadotnes, jāizmanto frēzēšanas darbinstrumenti, kas apgādāti ar atdures elementu vadotnes izcilņa vai gultņa veidā.
Tuviniet ieslēgtu elektroinstrumentu apstrādājamā priekšmeta malai, līdz tai pieskaras frēzēšanas darbinstrumenta vadotnes izcilnis vai gultnis.
Pārvietojiet elektroinstrumentu gar apstrādājamā priekšmeta malu. Sekojiet, lai instrumenta pamatne stingri saskartos ar apstrādājamā priekšmeta virsmu. Pārāk spēcīgs spiediens var sabojāt apstrādājamā priekšmeta malu.
Frēzēšana ar paralēlo vadotni (skatiet attēlu G)
Lai frēzētu paralēli apstrādājamā priekšmeta malai, elektroinstrumentā var iestiprināt paralēlo vadotni (21).
Nostipriniet paralēlo vadotni (21) uz frēzēšanas aptveres (2) ar rievoto skrūvi (4).
Ar paralēlās vadotnes spārnskrūvi (22) regulējiet vēlamo vadotnes atdures attālumu.
Vienmērīgi virziet ieslēgtu elektroinstrumentu gar apstrādājamā priekšmeta malu tā, ka paralēlā vadotne mēreni spiež no sāniem.
Frēzēšana ar palīgvadotni (attēls H)
Palīgvadotne (23) ir izmantojama malu frēzēšanai tad, ja tiek izmantots frāzēšanas darbinstruments bez atdures elementa (izcilna vai gultna).
Nostipriniet paligvadotni uz frēzēšanas aptveres (2) ar uzgriežna (4) palīdzību.
Vienmērīgi pārvietojiet elektroinstrumentu gar apstrādājamā priekšmeta malu.
Attālums sānu virzienā: attālums sānu virzienā starp apstrādājamo priekšmetu un slīdrulliti (26) uz palīgvadotnes (23) ir regulējams, kas ľauj izmainīt nofrēzējamā materiāla daudzumu.
Atskrūvējiet spārnskrūvi (24), ar spārnskrūvi (25) ieregulējiet vēlamo attālumu sānu virzienā un no jauna stingri pieskrūvējiet spārnskrūvi (24).
Augstums: palīgvadotnes augstums ir regulējams atbilstoši izmantojamajam frēzēšanas darbinstrumentam un apstrādājamā priekšmeta biezumam.
Atskrūvējiet palīgva-dotnes uzgriezni (4), pārvietojiet palīgva-dotni vēlamajā augstumā un no jauna stingri pieskrūvējiet uzgriezni.
Apkalpošana un apkope
Apkalpošana un tirišana
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
▶ Lai elektroinstruments darbotos efektivi un droši, regulāri tiriet korpusu un ventilācijas atveres.
Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnicā, jo
160 | Lietuvių k.
tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas centra darbinieki atbildės uz jūsu jautājumiem par izstrādājumu remontu un apkopi, kā arī par to rezerves daļām. Klaidskata rasējumi un informācija par rezerves daļām ir atrodama šeit: www.bosch-pt.com Bosch konsultāciju dienesta darbinieki ar prieku sniegs atbildes uz jūsu jautājumiem par mūsu izstrādājumiem un to piederumiem.
Lüdzot konsultāciju un pasūtot rezerves daļas, noteikti norādiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma tehnisko datu plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Riga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu servisa adreses ir norādītas šeit:
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!
Tikai EK valstim.
Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iericēm un šis direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Nelietpratīgi atbrīvojoties no nolietotām elektriskajām un elektroniskajām iericēm, tajos esošu iespējamu, bīstamu vielu dēļ šīs ierīces par nodarit kaitējumu apkārtējai videi un cilvēku veselībai.
