| Typ produktu | Vyfrézovačka (ručná frézka) |
| Značka | Bosch |
| Model | GLF 55-6 Professional |
| Menovitý príkon | 550 W |
| Otáčky naprázdno | 33 000 ot/min |
| Upínanie (skľučovadlo) | 6 mm (1/4 palca) |
| Hmotnosť podľa EPTA-Procedure 01:2014 | 1,4 kg |
| Stupeň ochrany | II (dvojitá izolácia) |
| Hlavné použitie | Drážky, hrany, profily, drážkové otvory, kopírovacie frézovanie v dreve, plastoch a ľahkých stavebných materiáloch |
| Nastavenie hĺbky | Stupnica s rýhovanou skrutkou |
| Vrátane príslušenstva | Plochý kľúč 10 mm, plochý kľúč 17 mm, spojovacia matica so skľučovadlom, adaptér na odsávanie |
| Voliteľné príslušenstvo | Kopírovací krúžok, paralelný doraz, posuvné vedenie, odsávacia hadica |
| Hladina akustického tlaku | 86 dB(A) |
| Hladina akustického výkonu | 94 dB(A) |
| Vibrácie (celková hodnota a_h) | 3,0 m/s² (neistota K=1,5 m/s²) |
| Napájanie | 230 V (prispôsobiteľné 220 V) |
| Typ fréz | HSS pre mäkké materiály, karbid pre tvrdé a abrazívne materiály |
| Odporúčaný smer frézovania | Frézovanie proti smeru (opačný smer otáčania frézy) |
| Údržba | Čistiť vetracie štrbiny, vymieňať napájací kábel len v Bosch alebo autorizovanom servise |
| Likvidácia | Nevyhadzovať do komunálneho odpadu; recyklovať podľa smernice OEEZ |
Často kladené otázky - GLF 55-6 Professional BOSCH
Otázky používateľov k GLF 55-6 Professional BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Frézka vo formáte PDF zadarmo! Nájdite svoj návod GLF 55-6 Professional - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GLF 55-6 Professional značky BOSCH.
NÁVOD NA OBSLUHU GLF 55-6 Professional BOSCH
sk Pôvodný návod na použitie
Slovenčina ...... Stránka 86
Magyar ....Oldal 92
Русский...... Страница 97
Popis výrobku a výkonu
Bezpečnostné upozornenia
Všeobecné bezpečnostné upozornenia pre elektrické náradie
VÝSTRAHA
Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie
a špecifikácie dodané s týmto elektrickým náradím.
Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.
Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez privodnej šnúry).
▶ Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapálit prach alebo výpary.
Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.
Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nija-

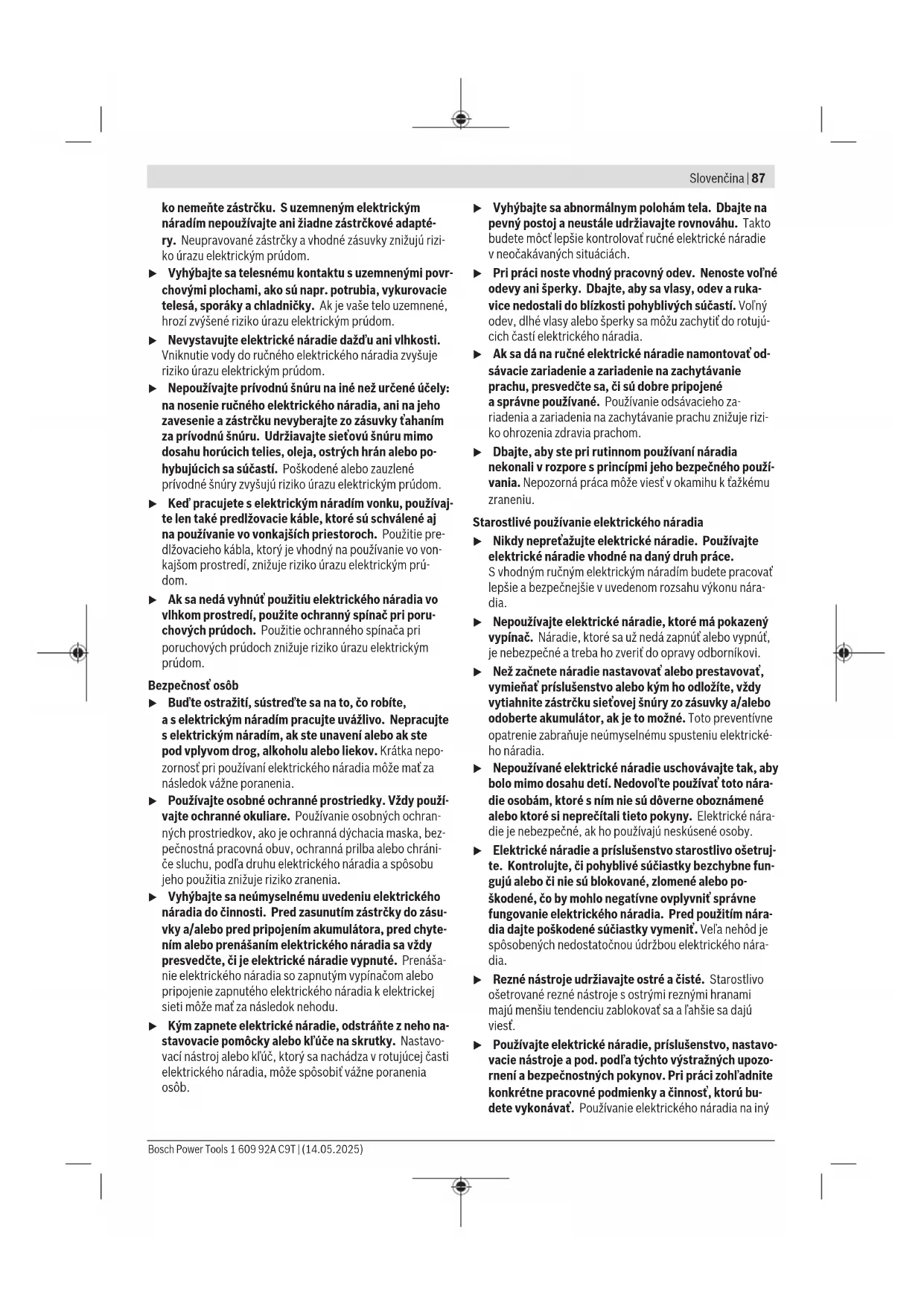

ko nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sietovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým průdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.
Bezpečnost'osôb
Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osób.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčť lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste vol'né odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Vol'ný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest v okamihu k ťažkému zraneniu.
Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce.
S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu nára-
dia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je nebezpečné a treba ho zverit do opravy odborníkovi.
Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvnit' správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie elektrického náradia na iný
88 | Slovenčina
než predpokladaný účel môže viesť k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmykl'avé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
Servis
Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.
Bezpečnostné upozornenia týkajúce sa používania hranových fréz
Držte elektrické náradie za izolované uchopovacie plochy, pretože nôž by sa mohol dostať do kontaktu s napájacím káblom. Rezacie príslušenstvo pri kontakte s fázou môže prepojit odhalené kovové časti náradia s fázou a používatel môže byť zasiahnutý elektrickým prúdom.
▶ Na upevnenie a odporu obrobku na stabilnej ploche použite svorky alebo iný praktický spôsob. Ak držíte obrobok rukou alebo si ho opierate o telo, je nestabilný a môžete stratit kontrolu.
Povolený počet otáčok frézy musí byt minimálne taký vysoký ako maximálny počet otáčok uvedený na elektrickom náradí. Frézy, ktoré sa otáčajú rýchlejšie ako ich povolený počet otáčok, sa môžu rozpadnút a rozletieť do okolia.
Frézovacie nástroje alebo iné príslušenstvo sa musia presne hodit do upínacieho mechanizmu (do klieštiny) ručného elektrického náradia. Pracovné nástroje, ktoré presne nepasujú do upínacieho mechanizmu ručného elektrického náradia, sa otáčajú nerovnomerne a intenzívne vibrujú, čo môže mať za následok stratu kontroly nad náradím.
Elektrické náradie ved'te proti obrobku iba v zapnutom stave. Inak hrozí v prípade zaseknutia pracovného nástroja v obrobku nebezpečenstvo spätného rázu.
Nikdy nefrézujte cez kovové predmety, klince alebo skrutky. Frézovací nástroj by sa mohol poškodiť a mohlo by to viest’k zvýšeným vibráciám.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.
Nepoužívajte tupé alebo poškodené frézy. Tupé alebo poškodené frézy spôsobujú zvýšené trenie, môžu sa za-seknút a mať za následok nevyváženost.
Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčinit’ stratu kontroly nad ručným elektrickým náradím.
Opis výrobku a výkonu
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.
Prosím, všimnite si obrázky v prednej časti návodu na používanie.
Používanie v súlade s určením
Toto elektrické náradie je určené na frézovanie drážok, hrán, profilov a pozdížnych otvorov do dreva, plastu a ľahkých stavebných hmôt na pevnom podklade a na kopírovacie frézovanie.
Vyobrazené komponenty
Číslovanie zobrazených komponentov sa vztahuje na znázornenie elektrického náradia na grafickej strane.
(1) Pohonná jednotka
(2) Frézovací kôš
(3) Držiak uhlíkových kefiek
(4) Matica na vedenie frézy
(5) Odvádzač triesok
(6) Skrutka s ryhovanou hlavou frézovacieho koša
(7) Frézovací nástroj ^a)
(8) Prevlečná matica s upínacou klieštinou
(9) Klzná doska
(10) Základná doska
(11) Adaptér na odsávanie prachu
(12) Krídlová skrutka pre frézovací kôš
(13) Vypínač
(14) Rukovat (izolovaná úchopová plocha)
(15) Stupnica na nastavenie híbky frézovania
(16) Upínacia klieština
(17) Upínač náradia
(18) Vidlicový klúč (10 mm) ^a)
(19) Vidlicový klúč (17 mm) ^a)
(20) Kopírovacia objímka ^a)
(21) Paralelný doraz ^a)
(22) Krídlová skrutka pre paralelný doraz ^a)
(23) Vodiaca pomôcka ^a)
(24) Krídlová skrutka na upevnenie horizontálneho nastavenia ^a)
(25) Krídlová skrutka na horizontálne nastavenie vodiacej pomôcky ^a)
(26) Klzný valček ^a)
(27) Odsávací adaptér ^a)
(28) Odsávacia hadica ^a)
a) Vyobrazené alebo opísané príslušenstvo nepatrí do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
Technické údaje
| Hranová fréza GLF 55-6 | ||
| Vecné číslo | 3 601 FAO 0.. | |
| Menovitý príkon W 550 | ||
| Vol'nobežné otáčky min | -1 | 33 000 |
| Upínač náradia mm | 6 | |
| in | 14 | |
| Hmotnost podľa | kg 1,4 | |
| EPTA-Procedure 01:2014 | ||
| Trieda ochrany | / | |
Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje lišit.
Hodnoty sa môžu líšit podľa výrobku a závisia od podmienok použitia a prostredia. ďalšie informácie na adrese www.bosch-professional.com/wac.
Informácia o hlučnosti/vibráciách
Celkové hodnoty vibrácií a_h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 62841-2-17: a_h=3,0 m/s^2, K=1,5 m/s^2 .
Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.
Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšit.
Na presný odhad emisií vibrácií a hluku by sa mal zohl'adniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížit.
Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.
Montáž
Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
Výmena nástroja
▶ Pri vkladaní alebo výmene frézovacích nástrojov odporúčame používať pracovné rukavice.
Originálne frézovacie nástroje z rozsiahlej ponuky príslušenstva Bosch si môžete kúpiť u špecializovaného predajcu.
Demontáž frézovacieho koša (pozri obrázok A)
Výmena upínacej klieštiny (pozri obrázok B)
Ak je správna upínacia klieština pre frézu už namontovaná, postupujte podľa krokov v nasledujúcom odseku.
Upínacia klieština (16) musí mať v prevlečnej matici miernu vôľu. Prevlečná matica (8) sa musí dať l’ahko namontovať. Ak by bola prevlečná matica alebo upínacia klieština poškodená, ihneď ju vymeňte za novú.
Nasad'te vidlicový klůč (18) na upínanie nástroja (17) (pozri obrázok C1).
V prípade potreby ešte pred zmontovaním všetky súčiastky vyčistite mäkkým štetcom alebo ich ofúkajte stlačeným vzduchom.
Kým nie je namontovaná fréza, upínaciu klieštinu v žiadnom prípade neutahujte prevlečnou maticou. Upínacia klieština by sa inak mohla poškodit.
Vloženie frézy (pozri obrázky C1–C2)
Podl'a druhu používania sú k dispozícii pracovné nástroje v rôznom vyhotovení a v rôznej kvalite.
Frézy z vysokovýkonnej rýchloreznej ocele (HSS) sú vhodné na opracovávanie mäkkých materiálov, ako napr. mäkké drevo a plast.
Frézy s ostrím zo spekaného karbidu (HM) sú špeciálne vhodné na tvrdé a abrazívne materiály, ako napr, tvrdé drevo a hliník.
Originálne frézovacie nástroje z rozsiahlej ponuky príslušenstva Bosch si môžete kúpiť u svojho odborného predajcu výrobkov Bosch.
Používajte vždy iba bezchybné a čisté frézovacie nástroje.
Montáž frézovacieho koša (pozri obrázok A)
Pred frézovaním musíte frézovací kôš (2) znova namontovať na hnaciu jednotku (1).
Povol'te krídlovú skrutku (12) na frézovacom koši (2).
90 | Slovenčina
Vsuňte hnaciu jednotku (1) do frézovacieho koša (2).
Utiahnite krídlovú skrutku (12) na frézovacom koši (2).
Upozornenie: Krídlovú skrutku (12) a skrutku s ryhovanou hlavou (6) môžete navzájom vymeníť.
▶ Po vykonaní montáže vždy skontrolujte, či pohonná jednotka dobre sedí vo frézovacom koši.
Odsávanie prachu a triesok
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byt zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochore-nia dýchacích ciest používateľa alebo osôb, ktoré sa nachá-dzajú v blízkosti.
Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predovšetkým v spojení s prídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva).
Materiál, ktorý obsahuje azbest, smú opracovávať len odborníci.
- Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné.
- Postarajte sa o dobré vetranie svojho pracoviska.
- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.
Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.
Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapálit.
Pripojenie odsávania prachu (pozri obrázok I)
Zasuňte odsávaciu hadicu (0 35 mm) (28) (príslušenstvo) na namontovaný odsávací adaptér (27). Odsávaciu hadicu (28) spojte s vysávačom (príslušenstvo).
Vysávač musí byť vhodný pre daný druh opracovávaného materiálu.
Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých druhov prachu používajte špeciálny vysávač.
Prevádzka
▶ Dodržte napätie siete! Napätie zdroja elektrického prúdu sa musí zhodovat's údajmi na typovom štítku elektrického náradia. Elektrické náradie označené pre napätie 230 V sa môže prevádzkovat' aj s napátím 220 V.
Nastavenie híbky frézovania
Híbka frézovania sa môže nastavit len pri vypnutom elektrickom náradi.
- Priložte elektrické náradie s namontovaným frézovacím nástrojom na obrobok, ktorý budete obrábať.
- Znova povol'te krídlovú skrutku (12) na frézovacom koši (2), aby ste mohli nastaviť požadovanú híbku frézovania podľa stupnice nastavenia híbky frézovania (15) alebo ru-kou alebo pomocou skrutky s ryhovanou hlavou (6).
– Utiahnite krídlovú skrutku (12) na frézovacom koši (2). - Skontrolujte vykonané nastavenie frézovacej híbky pomocou praktickej skúšky a v prípade potreby nastavenie frézovacej híbky upravte.
Uvedenie do prevádzky
Zapínanie/vypínanie
▶ Chráněte frézovacie nástroje pred nárazom a úderom.
Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
Smer a postup frézovania (pozri obrázok D)
Frézovanie musí vždy prebiehať proti smeru otáčania frézovacieho nástroja (7) (nesúsledné frézovanie). Pri frézovaní v smere otáčania (súsledné frézovanie) sa vám môže elektrické náradie vytrhnút z ruky.
Používajte elektrické náradie len s namontovaným frézovacím košom (2). Strata kontroly nad elektrickým náradím môže mať za následok poranenie.
Upozornenie: Myslite na to, že fréza (7) vždy vyčnieva zo základnej dosky (10). Nepoškod'te šablónu alebo obrobok.
Nastavte požadovanú híbku frézovania.
Zapnite elektrické náradie a prived'te ho na opracovávané miesto.
Nikdy neodkladajte elektrické náradie skôr, ako sa fréza úplne zastaví. Dobiehajúce pracovné nástroje môžu spôsobit poranenia osôb.
Frézovanie s kopírovacou objímkou (pozri obrázky E1-E3)
Pomocou kopírovacej objímky (20) sa môžu preniest kontúry z predlôh, príp. šablón na obrobky.
Podľa hrúbky šablóny, prípadne predlohy zvoľte vhodnú kopírovaciu objímku. Pre prečnievajúcu výšku kopírovacej objímky musí mať šablóna minimálnu hrúbku 8 mm (pozri obrázok E1).
Zvol'te priemer frézovacieho nástroja tak, aby bol menší ako vnútorný priemer kopírovacej objímky.
Vyskrutkujte štyri skrutky s valcovou hlavou na dolnej strane klznej dosky (9) a klznú dosku odoberte.
Vložte kopírovaciu objímku (20) do klznej dosky (pozri obrázok E2).
Klznú dosku znova voľne priskrutkujte na základnú dosku (10). Klzná doska musí byť voľne pohyblivá.
Aby bola vzdialenost medzi stredom frézy a okrajom kopírovacej objímky všade rovnaká, kopírovaciu objímku a klznú dosku je nutné, v prípade potreby, navzájom vyrovnat.
- Klznú dosku vyrovnajte tak, aby fréza a kopírovacia objímka boli vystredené s otvorom v klznej doske (pozri obrázok E3).
- Klznú dosku držte v tejto polohe a pevne dotiahnite upevňovacie skrutky.
– Elektrické náradie s kopírovacou objímkou (20) priložte na šablónu.
– Elektrické náradie s prečnievajúcou kopírovacou objím-kou ved'te bočným tlakom pozdlíž šablóny.
Frézovanie hrán alebo tvarové frézovanie (pozri obrázok F)
Pri frézovaní hrán alebo tvarovom frézovaní bez paralelného dorazu musí byť frézovací nástroj vybavený vodiacim kolíkom alebo gulôčkovým ložiskom.
Zapnuté ručné elektrické náradie prisúvajte k obrobku zboku, až kým vodiaci kolík alebo gulôčkové ložisko frézovacieho nástroja priliehajú k obrábanej hrane obrobku.
Ručné elektrické náradie ved'te pozdlžne popri hrane obrobka. Dávajte pritom pozor na to, aby priliehalo v správnom uhle. Príliš veľký tlak môže poškodit hranu obrobka.
Frézovanie s paralelným dorazom (pozri obrázok G)
Ked' chcete rezat' paralelne s hranou, môžete namontovať paralelný doraz (21).
Upevnite paralelný doraz (21) na frézovací kôš (2) pomocou ryhovanej skrutky (4).
Kridlovou skrutkou na paralelnom doraze (22) nastavte požadovanú híbku dorazu.
Zapnuté elektrické náradie ved'te pozdlž hrany obrobku rovnomerným posuvom a bočným tlakom na paralelný doraz.
Frézovanie s vodiacou pomôckou (pozri obrázok H)
Vodiaca pomôcka (23) slúži na frézovanie hrán s frézami bez vodiacich čapov alebo gulôčkových ložísk.
Bočný odstup: Aby ste zmenili veľkosť úberu materiálu, môžete nastavit bočný odstup obrobku od klzného valčeka (26) na vodiacej pomôcke (23).
Povoľte krídlovú skrutku (24), nastavte požadovaný bočný odstup otočením krídlovej skrutky (25) a krídlovú skrutku (24) znova utiahnite.
Výška: Podl'a použitej frézy a hrúbky opracovávaného obrobku nastavte vo vertikálnom smere vodiacu pomôcku.
Povol'te maticu (4) na vodiacej pomôcke, posuňte vodiacu pomôcku do požadovanej polohy a skutku znova pevne dotiahnite.
Údržba a servis
Údržba a čistenie
Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
Elektrické náradie a vetracie štrbiny udržiavajte v čistote, aby ste mohli dobre a bezpečne pracovat.
Ak je potrebná výmena pripájacieho vedenia, musí ju vykonat Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.
Zákaznícka služba a poradenstvo ohl'adom použitia
Servis pre zákazníkov vám odpovie na otázky týkajúce sa opravy a údržby vášho produktu, ako aj náhradných dielov. Rozložené výkresy a informácie k náhradným dielom nájdete aj na stránke: www.bosch-pt.com
Poradenský tím Bosch vám ochotne pomôže v otázkach týkajúcich sa našich produktov a ich príslušenstva.
V prípade akýchkol'vek otázok a objednávok náhradných dielov bezpodmienečne uved'te 10-miestne vecné číslo uvedené na typovom štítku produktu.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Đalšie servisné adresy nájdete na:
Elektrické náradie, príslušenstvo a obaly treba odovzdat na ekologickú recykláciu.
Podl'a európskej smernice 2012/19/EÚ o starých elektrických a elektronických zariadeniach a podl'a jej realizácie v národnom práve sa musí už nepoužiteľné elektrické náradie zbierať separovane a odovzdať na ekologickú recykláciu. Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické produkty škodlivé účinky na životné prostredie a l'udské zdravie z dôvodu možnej prítomnosti nebezpečných látok.
