GLF 55-6 Professional - Frézka BOSCH - Bezplatný návod k obsluze

Typ produktu	Kopírovací frézka (ruční frézka)
Značka	Bosch
Model	GLF 55-6 Professional
Jmenovitý příkon	550 W
Otáčky naprázdno	33 000 ot/min
Upínání (kleština)	6 mm (1/4 palce)
Hmotnost podle EPTA-Procedure 01:2014	1,4 kg
Stupeň krytí	II (dvojitá izolace)
Hlavní použití	Drážkování, hrany, profily, podlouhlé otvory, kopírovací frézování do dřeva, plastů a lehkých stavebních materiálů
Nastavení hloubky	Stupnice s rýhovaným šroubem
Součástí dodávky	Plochý klíč 10 mm, plochý klíč 17 mm, převlečná matice s upínací kleštinou, nástavec pro odsávání
Volitelné příslušenství	Kopírovací kroužek, paralelní doraz, posuvné vedení, odsávací hadice
Hladina akustického tlaku	86 dB(A)
Hladina akustického výkonu	94 dB(A)
Vibrace (celková hodnota a_h)	3,0 m/s² (nejistota K=1,5 m/s²)
Napájení	230 V (přizpůsobitelné 220 V)
Typ fréz	HSS pro měkké materiály, karbid pro tvrdé a abrazivní materiály
Doporučený směr frézování	Protisměrné frézování (proti směru otáčení frézy)
Údržba	Čistěte ventilační štěrbiny, napájecí kabel vyměňujte pouze přes Bosch nebo autorizovaný servis
Likvidace	Nevyhazujte do domovního odpadu; recyklujte podle směrnice OEEZ

Často kladené otázky - GLF 55-6 Professional BOSCH

Jaký typ fréz použít s Bosch GLF 55-6 Professional?

Používejte frézy HSS (rychlořezná ocel) pro měkké materiály jako měkké dřevo nebo plasty a frézy s karbidovými břity pro tvrdé a abrazivní materiály jako tvrdé dřevo a hliník. Ujistěte se, že maximální povolené otáčky frézy jsou alespoň 33 000 ot/min.

Jak nastavit hloubku frézování na GLF 55-6?

Odpojte nářadí. Položte jej s frézou na obrobek. Povolte křídlový šroub (12) na kolébce, nastavte požadovanou hloubku pomocí stupnice (15) nebo rýhovaného šroubu (6), poté křídlový šroub utáhněte. Zkontrolujte zkušebním frézováním.

Jaké jsou základní bezpečnostní pokyny pro tuto kopírovací frézku?

Vždy noste ochranné brýle. Při výměně fréz používejte rukavice. Držte nářadí za izolované úchopové plochy. Nikdy nefrézujte kovy, hřebíky nebo šrouby. Před odložením nářadí počkejte na úplné zastavení. Před jakýmkoli nastavováním odpojte od sítě.

Jak namontovat kopírovací kroužek?

Povolte čtyři šrouby pod základní deskou (9) a vyjměte ji. Vložte kopírovací kroužek (20) do základní desky. Desku přišroubujte bez utažení, poté vycentrujte kroužek vůči fréze natočením desky. Šrouby utáhněte. Šablona musí mít tloušťku alespoň 8 mm.

Jakým směrem mám při frézování nářadím posouvat?

Vždy posouvejte nářadí v opačném směru, než je směr otáčení frézy (protisměrné frézování). Sousměrné frézování (stejný směr) může vést ke ztrátě kontroly nad nářadím.

Jaký je výkon a otáčky Bosch GLF 55-6?

Jmenovitý příkon je 550 W. Otáčky naprázdno dosahují 33 000 ot/min. Provozní napětí je 230 V (220 V možné).

Jak připojit vysavač k frézce?

Zasuňte nástavec pro odsávání (11) zepředu do nářadí až na doraz. Připojte odsávací hadici o průměru 35 mm (příslušenství) k nástavci a poté k vysavači vhodnému pro zpracovávaný materiál.

Jaká pravidelná údržba je nutná?

Udržujte nářadí a ventilační štěrbiny čisté. Výměnu napájecího kabelu svěřte Bosch nebo autorizovanému servisu. Díly před montáží čistěte měkkým kartáčem nebo stlačeným vzduchem.

Lze frézku použít na kov?

Ne, nářadí je určeno pro dřevo, plasty a lehké stavební materiály. Nikdy nefrézujte kovové díly, hřebíky nebo šrouby, protože by to mohlo poškodit frézu a způsobit vibrace.

Kde sehnat náhradní díly pro GLF 55-6?

Náhradní díly jsou k dispozici u poprodejního servisu Bosch. Můžete objednat online na www.bosch-pt.com nebo prostřednictvím Bosch online obchodu (www.bosch-pt.com). Použijte 10místné číslo výrobku na typovém štítku.

NÁVOD K OBSLUZE GLF 55-6 Professional BOSCH

cs Původní návod k použivání

Čeština.... Stránka 81

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA

Prostudujte si všechny bezpečnostní výstrahy, pokyny,

ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sitě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště

Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
▶ Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptylení můžete ztratit kontrolu nad nářadím.

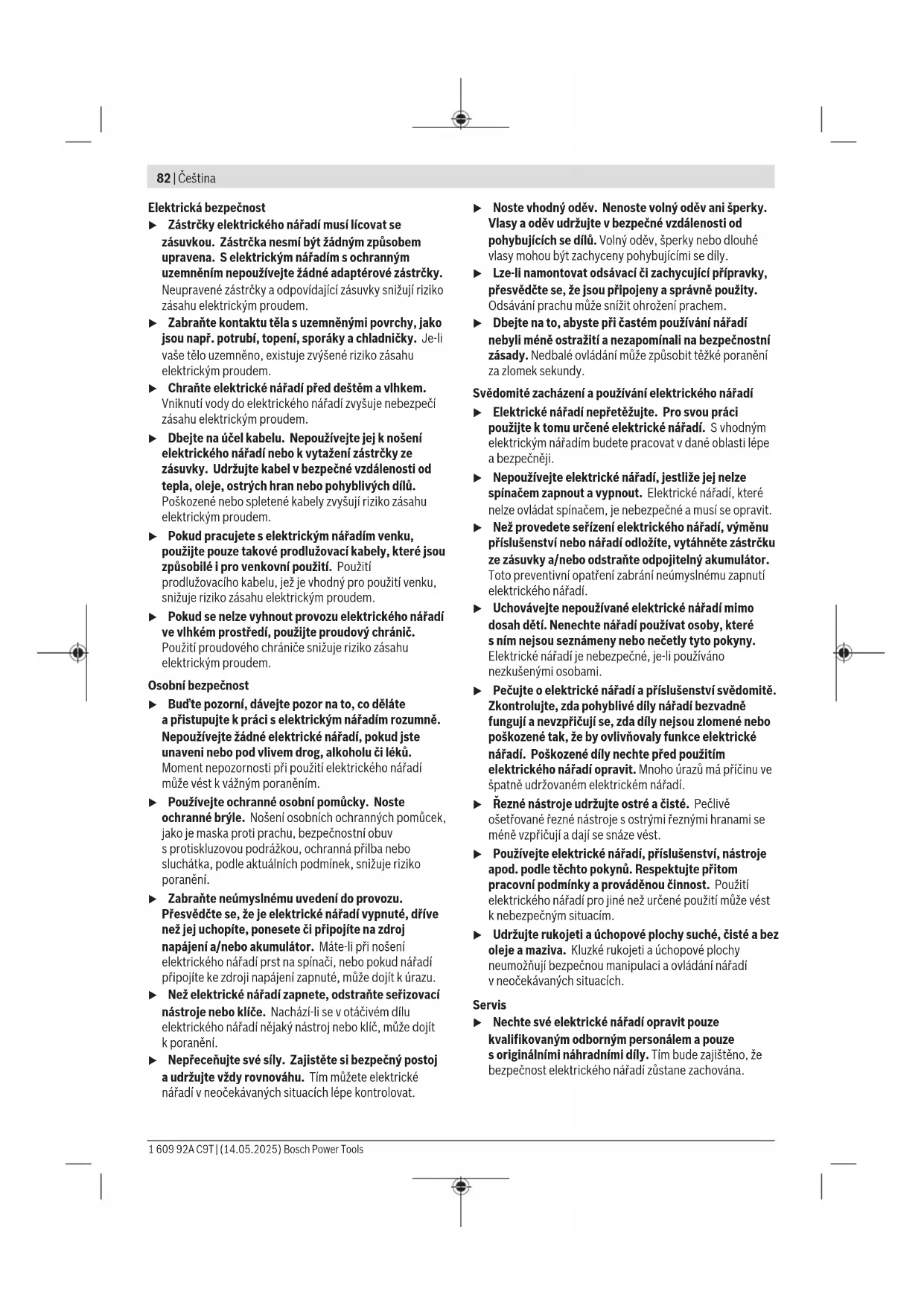

82 | Čeština

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.

Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

Svědomité zacházení a používání elektrického nářadí

Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečnějí.
Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpříčují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpříčují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

Servis

▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.

Bezpečnostní pokyny pro hranové frézky

Elektrické nářadí držte pouze za izolované uchopovací plochy, jelikož může dojít ke kontaktu nože s napájecím kabelem. Pří řezu do živého vodiče může nechráněnými kovovými částmi elektrického nářadí vést elektrický proud a způsobit úraz obsluhy.
Pro zajištění a podporu obrobku na stabilní ploše použijte svorky nebo jiný praktický způsob. Pokud držíte obrobek rukou nebo opíráte o tělo, je nestabilní a může vést ke ztrátě kontroly.
Přípustné otáčky frézy musí být minimálně tak vysoké jako maximální otáčky uvedené na elektrickém nářadí. Frézy, které se otáčejí rychleji, než je přípustné, se mohou zlomit a rozletět.
Frézy nebo další příslušenství musí přesně pasovat do upínání nástroje (upínací kleštiny) elektronářadí. Nástroje, které přesně nepasuje do upínání nástroje elektronářadí, se točí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly.
Elektronářadí veďte proti obrobku pouze zapnuté. Jinak hrozí nebezpečí zpětného rázu, pokud se nástroj v obrobku vzpříčí.
Nikdy nefrézujte přes kovové předměty, hřebíky nebo šrouby. Fréza se může poškodit a vést ke zvýšeným vibracím.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit zásah elektrickým proudem.
▶ Nepoužívejte tupé nebo poškozené frézy. Tupé nebo poškozené frézy způsobují zvýšené tření, mohou se zaseknout a vést k házivosti.
▶ Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Řid'te se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Elektrické nářadí je určené k frézování drážek, hran, profilů a podélných otvorů na pevném podkladu do dřeva, plastu a lehkých stavebních materiálů a také ke kopírovacímu frézování.

Zobrazené komponenty

Číslování zobrazených součástí se vztahuje k vyobrazení elektrického nářadí na straně s obrázky.

(1) Pohonná jednotka
(2) Frézovací koš
(3) Uchycení uhlíků
(4) Matice pro vedení frézy
(5) Usměrňovač třísek
(6) Šroub s rýhovanou hlavou pro frézovací koš

(7) Fréza ^a)

(8) Převlečná matice s kleštinou

(9) Kluzná deska

(10) Základní deska
(11) Adaptér pro odsávání prachu
(12) Křídlový šroub pro frézovací koš
(13) Vypínač
(14) Rukojeť (izolovaná plocha pro uchopení)

(15) Stupnice pro nastavení hloubky frézování

(16) Upínací kleština

(17) Upínání nástroje

(18) Stranový klíč (10 mm) ^a)

(19) Stranový klíč (17 mm) ^a)

(20) Kopírovací pouzdro ^a)

(21) Podélný doraz ^a)

(22) Křídlový šroub podélného dorazu ^a)

(23) Vodicí pomůcka ^a)

(24) Křídlový šroub pro upevnění vodorovného vyrovnání ^a)

(25) Křídlový šroub pro vodorovné vyrovnání vodicí pomůcky ^3)

(26) Vodicí váleček ^4

(27) Odsávací adaptér ^a)

a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Technické údaje

Frézka na hrany GLF 55-6
Číslo zboží		3 601 FAO 0..
Jmenovitý příkon W 550
Otáčky naprázdno ot/min 33 000
Upínání nástroje mm		6
	in	14
Hmotnost podle	kg 1,4
EPTA-Procedure 01:2014

84 | Čeština

Frézka na hrany GLF 55-6

Třída ochrany

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a u specifických provedení pro příslušné země se mohou tyto údaje lišit.

Hodnoty se mohou podle výrobku lišit a mají na ně vliv podmínky použití a prostředí. Další informace najdete na www.bosch-professional.com/wac.

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěné podle EN 62841-2-17.

Hladina hluku elektrického nářadí stanovená za použití váhového filtru A činí typicky: hladina akustického tlaku 86 dB(A); hladina akustického výkonu 94 dB(A). Nejistota K = 3 dB.

Noste chrániče sluchu!

Celkové hodnoty vibrací a_h (součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-17: a_h = 3,0 m/s^2 , K = 1,5 m/s^2 .

Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.

Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Montáž

▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Výměna nástroje

▶ Při vkládání a výměně fréz doporučujeme nosit ochranné rukavice.

Originální frézy z rozsáhlého programu příslušenství Bosch obdržíte ve specializovaných obchodech.

Demontáž frézovacího koše (viz obrázek A)

Než můžete nasadit frézu, musíte nejprve odpojit frézovací koš (2) od hnací jednotky (1).

Povolte křídlový šroub (12) na frézovacím koši (2).

Vytáhněte nahoru hnací jednotku.

Výměna upínací kleštiny (viz obrázek B)

V závislosti na použité fréze musíte před nasazením frézy vyměnit převlečnou matici s kleštinou (8).

Pokud je již namontovaná správná kleština pro příslušnou frézu, postupujte podle pracovních kroků v následující části. Upínací kleština (16) musí být v převlečné matici usazená s malou vůlí. Převlečnou matici (8) musí být možné snadno namontovat. Pokud by převlečná matice nebo upínací kleština byly poškozené, ihned je vyměňte.

Nasad'te stranový klíč (18) na upínání nástroje (17) (viz obrázek C1).

Stranovým klíčem (19) odšroubujte proti směru hodinových ručiček převlečnou matici (8).

Je-li to nutné, očistěte před sestavením všechny montované díly měkkým štětcem nebo vyfoukáním stlačeným vzduchem.

Nasad'te novou převlečnou matici na upínání nástroje (17). Převlečnou matici volně dotáhněte.

Dokud není namontovaná fréza, upínací kleštinu s převlečnou maticí v žádném případě neutahujte. Upínací kleština by se jinak mohla poškodit.

Nasazení frézy (viz obrázky C1 - C2)

Podle účelu použití jsou k dispozici frézy v nejrůznějších provedeních a jakostech.

Frézy z vysoce výkonné rychlořezné oceli (HSS) jsou vhodné pro frézování měkkých materiálů, jako např. měkkého dřeva a plastu.

Frézy s břity z tvrdokovu (HM) jsou speciálně vhodné pro tvrdé a abrazivní materiály, jako např. tvrdé dřevo a hliník. Originální frézy z rozsáhlého programu příslušenství Bosch obdržíte ve specializovaných obchodech. Používejte pouze bezvadné a čisté frézy.

Montáž frézovacího koše (viz obrázek A)

Pro frézování musíte na hnací jednotku (1) znovu namontovat frézovací koš (2).

Povolte křídlový šroub (12) na frézovacím koši (2). Zasuňte hnací jednotku (1) do frézovacího koše (2). Utáhněte křídlový šroub (12) na frézovacím koši (2)

Upozornění: Křídlový šroub (12) a šroub s rýhovanou hlavou (6) lze navzájem zaměnit.

▶ Po montáži vždy zkontrolujte, zda hnací jednotka pevně sedí ve frézovacím koši.

Odsávání prachu/třísek

Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí mohou u pracovníka nebo osob nacházejících se v blízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest.

Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

- Pokud možno používejte pro daný materiál vhodné odsávání prachu.

– Zajistěte dobré větrání pracoviště.

- Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.

Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.

Připojení odsávání prachu (viz obrázek I)

Nasad'te adaptér pro odsávání prachu (11) zpředu do elektrického nářadí. Slyšitelně zaskočí. K odejmutí uchopte adaptér (11) na bocích a stáhněte jej dopředu.

Nasad'te odsávací hadici (∅ 35 mm) (28) (příslušenství) na namontovaný odsávací adaptér (27). Připojte odsávací hadici (28) k vysavači (příslušenství).

Vysavač musí být vhodný pro frézovaný materiál. Při odsávání obzvlást zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač.

Provoz

Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektrického nářadí. Elektrické nářadí označené 230 V smí být provozováno i na 220 V.

Nastavení hloubky frézování

Nastavení hloubky frézování se smí provádět pouze při vypnutém elektronářadí.
- Nasad'te elektrické nářadí s namontovanou frézou na frézovaný obrobek.
- Povolte znovu křídlový šroub (12) na frézovacím koši (2), abyste nastavili požadovanou hloubku frézování na příslušné stupnici pro nastavení (15) bud’ ručně, nebo se šroubem s rýhovanou hlavou (6).
- Utáhněte křídlový šroub (12) na frézovacím koši (2).
- Zkontrolujte provedené nastavení hloubky frézování praktickým pokusem a případně je upravte.

Uvedení do provozu

Zapnutí a vypnutí

Pro zapnutí elektrického nářadí nastavte vypínač (13) na I. Pro vypnutí elektrického nářadí nastavte vypínač (13) na 0.

Pracovní pokyny

▶ Chraňte frézu před úderem a nárazem.
▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.

Směr frézování a postup frézování (viz obrázek D)

Frézování musí vždy probíhat proti směru otáčení frézy (7) (nesousledné frézování). Při frézování ve směru otáčení (sousledné frézování) se vám může elektronářadí vytrhnout z ruky.
Elektronářadí používejte pouze s namontovaným frézovacím košem (2). Ztráta kontroly nad elektronářadím může způsobit zranění.

Upozornění: Vezměte v úvahu, že fréza (7) vždy vyčnívá ze základní desky (10). Nepoškod'te šablonu nebo obrobek.

Nastavte požadovanou hloubku frézování.

Zapněte elektronářadí a ved'te ho k obráběnému místu.

Po frézování elektronářadí vypněte.

▶ Neodkládejte elektronářadí dříve, než se fréza úplně zastaví. Dobíhající nástroje mohou způsobit zranění.

Frézování s kopírovacím pouzdrem (viz obrázky E1-E3)

Pomocí kopírovacího pouzdra (20) můžete na obrobky prěnášet kontury předlohy, resp. šablony. V závislosti na tlouštce šablony, resp. předlohy zvolte vhodné kopírovací pouzdro. Kvůli přesahující výšce kopírovacího pouzdra musí mít šablona minimální tlouštku 8 mm (viz obrázek E1).

Průměr frézy zvolte menší, než je vnitřní průměr kopírovacího pouzdra.

Vyšroubujte čtyři šrouby s válcovou hlavou na spodní straně kluzné desky (9) a sejměte kluznou desku.

Nasad'te kopírovací pouzdro (20) do kluzné desky (viz obrázek E2).

Volně přišroubujte kluznou desku znovu na základní desku (10). Kluzná deska musí být ještě volně pohyblivá.

Aby byla vzdálenost mezi středem frézy a okrajem kopírovacího pouzdra všude stejná, musí se kopírovací pouzdro a kluzná deska v případě potřeby navzájem středově vyrovnat.

- Vyrovnejte kluznou desku tak, aby fréza a kopírovací pouzdro byly středově vyrovnané vůči otvoru v kluzné desce (viz obrázek E3).

- Držte kluznou desku v této poloze a utáhněte upevňovací šrouby.

Při frézování s kopírovacím pouzdrem (20) postupujte následovně:

• Přiložte elektrické nářadí s kopírovacím pouzdrem (20) k šabloně.
• Ved'te elektrické nářadí s přesahujícím kopírovacím pouzdrem s bočním tlakem podél šablony.

Frézování hran nebo tvarů (viz obrázek F)

Při frézování hran nebo tvarů bez podélného dorazu musí být fréza vybavená vodicím čepem nebo kuličkovým ložiskem.

Přiložte zapnuté elektronářadí z boku na obrobek, až vodicí čep nebo kuličkové ložisko frézy přilehne k frézované hraně obrobku.

Vedte elektronářadí podél hrany obrobku. Dbejte prítom na úhlově správné dosednutí. Príliš silný tlak může poškodit hranu obrobku.

Frézování s podélným dorazem (viz obrázek G)

Pro frézování rovnoběžně s hranou můžete namontovat podélný doraz (21).

Upevněte podélný doraz (21) na frézovací koš (2) pomocí šroubu s rýhovanou hlavou (4).

Pomocí křídlového šroubu na podélném dorazu (22) nastavte požadovanou hloubku dorazu.

86 | Slovenčina

Zapnuté elektrické nářadí ved'te s rovnoměrným posuvem a bočním tlakem na podélný doraz podél hrany obrobku.

Frézování s vodicí pomůckou (viz obrázek H)

Vodicí pomůcka (23) slouží k frézování hran s frézami bez vodicího čepu nebo kuličkového ložiska.

Upevněte vodicí pomůcku maticí (4) na frézovací koš (2).

Elektronářadí ved'te s rovnoměrným posuvem podél hrany obrobku.

Postranní vzdálenost: Pro změnu množství ubíraného materiálu můžete nastavit postranní vzdálenost mezi obrobkem a kluzným válečkem (26) na vodicí pomůcce (23).

Povolte křídlový šroub (24), otáčením křídlového šroubu (25) nastavte požadovanou postranní vzdálenost a křídlový šroub (24) znovu utáhněte.

Výška: V závislosti na použité fréze a tlouštce frézovaného obrobku nastavte svislé vyrovnání vodicí pomůcky.

Povolte matici (4) na vodicí pomůcce, posuňte vodicí pomůcku do požadované polohy a znovu utáhněte šroub.

Údržba a servis

Údržba a čištění

▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
▶ Udržujte elektronářadí a větrací otvory čisté, aby se pracovalo dobře a bezpečně.

Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti.

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Explodované výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Poradenský tým Bosch vám ochotně pomůže v případě otázek k našim výrobkům a jejich příslušenství.

U všech dotazů a objednávek náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Další servisní adresy naleznete na:

Elektronářadí, příslušenství a obaly odevzdejte k ekologické recyklaci.

Elektronářadí nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a její realizace v národních zákonech se již nepoužitelné elektronářadí musí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.

Při nesprávné likvidaci mohou mít stará elektrická a elektronická zařízení z důvodu možné přítomnosti nebezpečných látek škodlivé účinky na životní prostředí a lidské zdraví.

Slovenčina

Bezpečnost na pracovisku

Bezpečnost' - elektrina

Starostlivé používanie elektrického náradia

Hodnoty emisií hluku zistené podl'a EN 62841-2-17.

Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky: úroveň akustického tlaku 86 dB(A); úroveň akustického výkonu 94 dB(A). Neistota K = 3 dB.

Noste prostriedky na ochranu sluchu!

Pred nasadením frézy musíte najprv odobrať frézovací kôš (2) z pohonnej jednotky (1).

Povol'te krídlovú skrutku (12) na frézovacom koši (2). Hnaciu jednotku vytiahnite von smerom hore.

Podl'a použitej frézy musíte pred vložením frézy vymenit prevlečnú maticu s upínacou klieštinou (8).

Odkrutkujte prevlečnú maticu (8) skrutkovaním proti smeru chodu hodinových ručičiek vidlicovým klůčom (19).

Nasad'te prevlečnú maticu na upínanie nástroja (17).

Prevlečnú maticu vol'ne utiahnite.

Nasad'te adaptér pre odsávanie prachu (11) spredu do elektrického náradia. Počutel'ne zaskočí. Pri demontáži uchopte adaptér (11) zboku a odoberte ho potiahnutím smerom dopredu.

Na zapnutie elektrického náradia nastavte vypínač (13) na I.

Na vypnutie elektrického náradia nastavte vypínač (13) na 0.

Pracovné pokyny

Po skončení frézovania vypnite elektrické náradie.

Pri frézovaní s kopírovacou objímkou (20) postupujte takto:

Upevnite vodiacu pomôcku na frézovací kôš (2) maticou (4). Ručné elektrické náradie ved'te rovnomerným posuvom pozdíž hrany obrobku.

Nevyhadzujte elektrické náradie do bežného odpadu z domácnosti!

Len pre krajiny EÚ:

Varnost na delovnem mestu
