GLF 55-6 Professional - 밀링 머신 BOSCH - 무료 사용 설명서
기기 매뉴얼을 무료로 찾기 GLF 55-6 Professional BOSCH PDF 형식.
| 제품 유형 | 트리머 (핸드 라우터) |
| 브랜드 | 보쉬 |
| 모델 | GLF 55-6 Professional |
| 정격 소비 전력 | 550 W |
| 무부하 속도 | 33,000 rpm |
| 공구 홀더 (콜릿) | 6 mm (1/4인치) |
| EPTA 절차 01:2014에 따른 무게 | 1.4 kg |
| 보호 등급 | II (이중 절연) |
| 주요 용도 | 홈, 모서리, 프로파일, 타원형 구멍, 목재, 플라스틱 및 경량 건축 자재의 복사 라우팅 |
| 깊이 조절 | 눈금이 있는 척도와 나비 나사 |
| 포함된 액세서리 | 10mm 오픈 스패너, 17mm 오픈 스패너, 콜릿이 있는 커플링 너트, 진공 어댑터 |
| 옵션 액세서리 | 복사 링, 평행 스톱, 슬라이딩 가이드, 진공 호스 |
| 음압 레벨 | 86 dB(A) |
| 음향 파워 레벨 | 94 dB(A) |
| 진동 (총값 a_h) | 3.0 m/s² (불확도 K=1.5 m/s²) |
| 전원 | 230 V (220 V 조정 가능) |
| 커터 유형 | HSS (고속도강)는 연질 재료용, 카바이드는 경질 및 연마성 재료용 |
| 권장 라우팅 방향 | 업컷 라우팅 (커터 회전 반대 방향) |
| 유지보수 | 통풍구 청소, 전원 케이블은 보쉬 또는 공인 서비스 센터에서만 교체 |
| 폐기 | 가정용 쓰레기와 함께 버리지 마십시오. WEEE 지침에 따라 재활용하십시오. |
자주 묻는 질문 - GLF 55-6 Professional BOSCH
사용자 질문 GLF 55-6 Professional BOSCH
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 밀링 머신 무료 PDF 형식! 매뉴얼 찾기 GLF 55-6 Professional - BOSCH 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. GLF 55-6 Professional 브랜드 BOSCH.
사용 설명서 GLF 55-6 Professional BOSCH
본 전동공구와 함께 제공된 모든 안전경고,지시사항,그림 및
사양을 숙지하십시오. 다음의 지시 사항을 준수하지 않으면 감전, 화재, 또는 심각한 부상을 초래할 수 있습니다.
앞으로 참고할 수 있도록 이 안전수칙과 사용 설명서를 잘 보관하십시오.
다음에서 사용되는 "전동공구"라는 개념은 전원에 연결하여 사용하는 (전선이 있는) 전동 기기나 배터리를 사용하는 (전선이 없는) 전동 기기를 의미합니다.
작업장 안전
▶ 작업장을 항상 깨끗이 하고 조명을 밝게 하십시오. 작업장 환경이 어수선하거나 어두우면 사고를 초래할 수 있습니다.
가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오.
전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다.
▶ 전동공구를 사용할 때 구경끈이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시오. 다른 사람이 주의를 산만하게 하면 기기에 대한 통제력을 읽기 쉽습니다.
전기에 관한 안전
▶ 전동공구의 전원 플러그가 전원 콘센트에 잘 맞아야 합니다. 플러그를 절대 변경시켜서는 안 됩니다. (접지된) 전동공구를 사용할 때 어댑터 플러그를 사용하지 마십시오. 변형되지 않은 플러그와 잘 맞는 콘센트를 사용하면 감전의 위험을 줄일 수 있습니다.
▶ 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접지 표면에 몸이 달지 않도록 하십시오. 몸에 닭을 경우 감전될 위험이 높습니다.

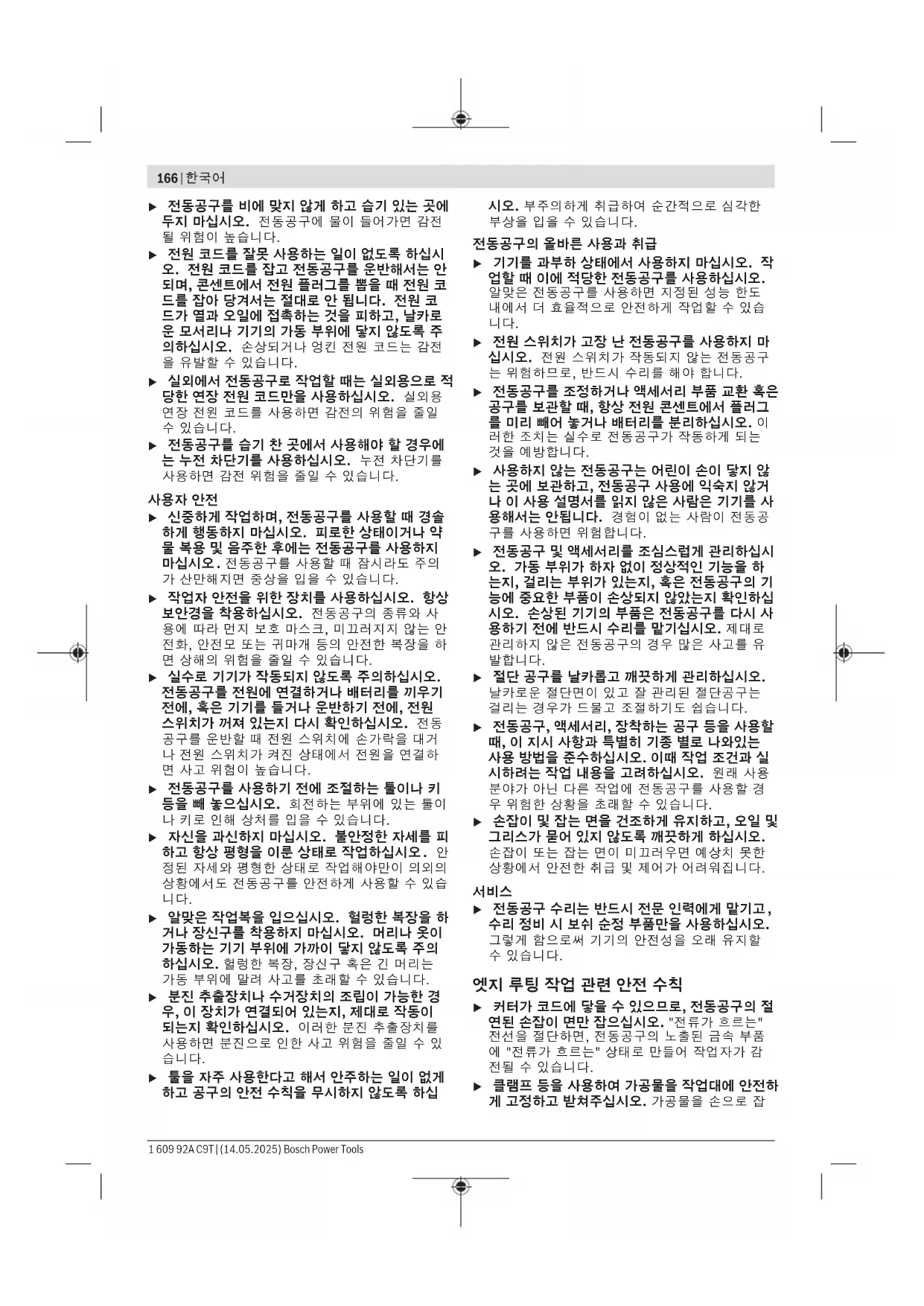

166|한국어
▶ 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전될 위험이 높습니다.
▶ 전원 코드를 잘못 사용하는 일이 없도록 하십시오. 전원 코드를 잡고 전동공구를 운반해서는 안되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드가 열과 오일에 접촉하는 것을 피하고, 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의하십시오. 손상되거나 영킨 전원 코드는 감전을 유발할 수 있습니다.
▶ 실외에서 전동공구로 작업할 때는 실외용으로 적당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일 수 있습니다.
▶ 전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.
사용자 안전
▶신중하게 작업하며, 전동공구를 사용할 때 경솔
하게 행동하지 마십시오. 피로한 상태이거나 약
물 복용 및 음주한 후에는 전동공구를 사용하지
마십시오. 전동공구를 사용할 때 잠시라도 주의
가 산만해지면 중상을 입을 수 있습니다.
▶ 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사용에 따라 먼지 보호 마스크, 미끄러지지 않는 안전화, 안전모 또는 귀마개 등의 안전한 복장을 하면 상해의 위험을 졸일 수 있습니다.
▶ 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 들어거나 운반하기 전에, 전원 스위치가 꺼져 있는지 다시 확인하십시오. 전동 공구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜진 상태에서 전원을 연결하면 사고 위험이 높습니다.
▶ 전동공구를 사용하기 전에 조절하는 풀이나 키 등을 빼 놓으십시오. 회전하는 부위에 있는 풀이나 키로 인해 상처를 입을 수 있습니다.
▶ 자신을 과신하지 마십시오. 불안정한 자세를 피하고 항상 평형을 이룬 상태로 작업하십시오. 안정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습니다.
▶ 알맞은 작업복을 입으십시오. 혈령한 복장을 하거나 장신구를 착용하지 마십시오. 머리나 옷이 가동하는 기기 부위에 가까이 달지 않도록 주의 하십시오. 혈령한 복장, 장신구 혹은 긴 머리는 가동 부위에 말려 사고를 초래할 수 있습니다.
▶ 분진 추출장치나 수거장치의 조립이 가능한 경우, 이 장치가 연결되어 있는지, 제대로 작동이 되는지 확인하십시오. 이러한 분진 추출장치를 사용하면 분진으로 인한 사고 위험을 줄일 수 있습니다.
▶ 틀을 자주 사용한다고 해서 안주하는 일이 없게
하고 공구의 안전 수칙을 무시하지 않도록 하십
시오.부주의하게 취급하여 순간적으로 심각한 부상을 입을 수 있습니다.
전동공구의 올바른 사용과 취급
▶ 기기를 과부하 상태에서 사용하지 마십시오. 작업할 때 이에 적당한 전동공구를 사용하십시오.
알맞은 전동공구를 사용하면 지정된 성능 한도
내에서 더 효율적으로 안전하게 작업할 수 있습니다.
▶ 전원 스위치가 고장 난 전동공구를 사용하지 마십시오. 전원 스위치가 작동되지 않는 전동공구는 위험하므로, 반드시 수리를 해야 합니다.
전동공구를 조정하거나 액세서리 부품 교환 혹은 공구를 보관할 때, 항상 전원 콘센트에서 플러그 를 미리 빼어 놓거나 배터리를 분리하십시오. 이러한 조치는 실수로 전동공구가 작동하게 되는 것을 예방합니다.
▶사용하지 않는 전동공구는 어린이 손이 닿지 않는 곳에 보관하고, 전동공구 사용에 익숙지 않거나 이 사용 설명서를 읽지 않은 사람은 기기를 사용해서는 안됩니다. 경험이 없는 사람이 전동공구를 사용하면 위험합니다.
▶ 전동공구 및 액세서리를 조심스럽게 관리하십시오. 가동 부위가 하자 없이 정상적인 기능을 하는지, 걸리는 부위가 있는지, 혹은 전동공구의 기능에 중요한 부품이 손상되지 않았는지 확인하십시오. 손상된 기기의 부품은 전동공구를 다시 사용하기 전에 반드시 수리를 맡기십시오. 제대로 관리하지 않은 전동공구의 경우 많은 사고를 유발합니다.
▶ 절단 공구를 날카롭고 깨끗하게 관리하십시오.
날카로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경우가 드물고 조절하기도 쉽습니다.
▶ 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사용 방법을 준수하십시오. 이때 작업 조건과 실시하려는 작업 내용을 고려하십시오. 원래 사용 분야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다.
▶ 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및 그리스가 묻어 있지 않도록 깨끗하게 하십시오. 손잡이 또는 잡는 면이 미끄러우면 예상치 못한 상황에서 안전한 취급 및 제어가 어려워집니다.
서비스
▶ 전동공구 수리는 반드시 전문 인력에게 말기고, 수리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할 수 있습니다.
옛지 루팅 작업 관련 안전 수칙
▶ 커터가 코드에 닿을 수 있으므로, 전동공구의 절연된 손잡이 면만 잡으십시오. "전류가 흐르는" 전선을 절단하면, 전동공구의 노출된 금속 부품에 "전류가 흐르는" 상태로 만들어 작업자가 감전될 수 있습니다.
▶ 클램프 등을 사용하여 가공물을 작업대에 안전하게 고정하고 밝쳐주십시오. 가공물을 손으로 잡
거나 몸쪽을 향하도록 잡으면 불안정한 상태가 되어 통제력을 잃을 수도 있습니다.
▶ 루터 비트에 허용되는 회전속도는 전동공구에 나와있는 최고 회전속도보다 높아야 합니다. 허용치 이상으로 빨리 회전하는 루터 비트는 깨지거나 날아갈 수 있습니다.
▶ 루터 비트나 기타 액세서리는 귀하의 전동공구 비트 홀더(콜릿)에 정확히 맞는 것이어야 합니다. 전동공구의 비트 홀더에 정확히 맞지 않는 삽입 비트는 불균형하게 회전하며 진동이 심해서 기기에 대한 통제가 어려워질 수 있습니다.
▶ 전동공구를 컨 상태에서만 작업물에 서서히 접근 하십시오. 그렇지 않으면 톱날이 작업물에 걸리면서 반동이 생길 위험이 있습니다.
▶ 금속 물체, 못 또는 스크류 위에서 절대 루팅 작업을 진행하지 마십시오. 루터 비트가 손상될 수 있으며 심하게 진동할 수 있습니다.
▶ 보이지 않는 부위에 에너지 배선 및 배관 여부를 확인하려면 적당한 탐지기를 사용하거나 담당 전력 공급회사에 문의하십시오. 전선에 접하게 되면 화재나 전기 충격을 야기할 수 있습니다. 가스관을 손상시키면 폭발 위험이 있습니다. 수도관을 파손하게 되면 재산 피해를 유발하거나 전기 충격을 야기할 수 있습니다.
▶ 무디거나 손상된 루터 비트를 사용하지 마십시오. 무디거나 손상된 루터 비트는 심한 마찰로 인해 걸리거나 반동을 유발할 수 있습니다.
▶ 전동공구를 내려놓기 전에 기기가 완전히 멈추었는지 확인하십시오. 삽입공구가 걸리거나 전동공구에 대한 통제가 어려워질 수 있습니다.
제품 및 성능 설명
모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다.
사용 설명서 앞 부분에 제시된 그림을 확인하십시오.
규정에 따른 사용
본 전동공구는 단단한 바닥 위에서 목재, 플라스틱 및 연질의 건축 소재에 홈이나 모서리 절단, 프로파일 작업, 길쪽한 구멍내기 작업을 하거나 컨투링 절단을 하는 데 사용해야 합니다.
제품의 주요 명칭
제품의 주요 명칭에 표기되어 있는 번호는 전동공구의 그림이 나와있는 면을 참고하십시오.
(1) 구동 유닛
(2) 루팅 베이스
(3) 카본 브러시 홀더
(4) 루팅 가이드용 너트
(5) 보호가드
(6) 루팅 베이스용 널링 나사
(7) 루터 비트a)
(8) 콜릿이 포함된 유니언 너트
(9) 가이드 판
(10) 베이스 플레이트
(11) 집진 장치 어댑터
(12) 루팅 베이스용 날개 나사
(13) 전원 스위치
(14) 손잡이(절연된 손잡이 부위)
(15) 루팅 깊이 조절용 눈금자
(16) 콜렛
(17) 툴 홀더
(18) 양구 스패너(10 mm)a)
(19) 양구 스패너(17 mm)a)
(20) 가이드 부싱a)
(21)평행 조절자a)
(22)평행 조절자용 날개 나사a)
(23) 롤러 가이드a)
(24)수평 조절용 날개 나사 a)
(26) 롤러a)
(27) 공구 연동 어댑터a)
(28) 흡입 호스a)
(25) 롤러 가이드 수평 조절용 날개 나사 a)
a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.
제품 사양
| 啟지 루터 GLF 55-6 | ||
| 제품 번호 | 3 601 FA0 0.. | |
| 소비 전력 | W 550 | |
| 무부하 속도 | min ^-1 | 33 000 |
| 톨 홀더 | mm | 6 |
| inch | 14 | |
| EPTA-Procedure 01:2014에 따른중량 | kg 1.4 | |
| 보호 등급 | / | |
자료는 정격 전압 [U] 230V를 기준으로 한 것입니다. 전압이 다른 경우 및 국가별 사양에 따라 변동이 있을 수 있습니다. 값은 제품별로 편차가 있을 수 있으며, 진행하는 작업 및 환경 조건에 따라 달라질 수 있습니다. 보다 자세한 정보는 www.bosch-professional.com/wac에서 확인할 수 있습니다.
조립
▶ 전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오.
액세서리의 교환
▶루터 비트를 끼우거나 교환할 때 보호장갑을 착용하는 것이 좋습니다.
168|한국어
보쉬 전문 대리점에서 다양한 Bosch 액세서리 제품군의 순정 루터 비트를 구매할 수 있습니다.
루팅 베이스 분해하기(그림 A 참조)
루터 비트를 끼우기 전에 먼저 루팅 베이스 (2) 를 구동 장치 (1)에서 분리해야 합니다.
루팅 베이스 (2)에서 날개 나사 (12)를 푸십시오. 구동 장치를 위쪽으로 빼내십시오.
콜릿 교체하기(그림 B 참조)
루터 비트를 끼우기 전에 사용하는 루터에 따라 콜릿 (8) 과 함께 유니언 너트를 교체해야 합니다. 이미 해당 툴에 맞는 클램핑 플라이어가 장착되어 있는 경우, 다음 단략의 작업 과정을 따르십시오.
콜릿 (16) 은 유니언 너트와 어느 정도 유격을 유지 해야 합니다. 유니언 너트 (8) 장착이 수월해야 합니다. 유니언 너트 혹은 콜릿이 손상된 경우, 즉시 이를 교체하십시오.
양구 스패너 (18) 를 툴 홀더 (17) 에 놓으십시오 (그림 C1 참조).
유니언 너트 (8) 를 양구 스패너 (19) 를 이용하여 시계 반대방향으로 푸십시오.
필요한 경우, 모든 부품을 조립하기 전에 부드러운 브러시를 이용하거나 또는 압축공기로 불어내어 청소하십시오.
새 유니언 너트를 툴 홀더 (17) 에 끼우십시오.
유니언 너트를 느슨하게 조입니다.
▶ 루터 비트가 장착되어 있지 않은 경우에는 유니언 너트로 콜릿을 조여서는 절대 안 됩니다. 그렇지 않을 경우 콜릿이 손상될 수 있습니다.
루터 비트 끼우기(그림 C1 - C2 참조)
사용하는 용도에 따라 다양한 크기와 품질의 루터 비트를 사용할 수 있습니다.
고성능 고속도강(HSS) 소재의 루터 비트는 연목 및 플라스틱과 같은 부드러운 소재 가공에 적합합니다.
카바이드(초경) 팀 루터 비트는 특히 경목 및 알루 미늄과 같이 딱딱한 연마성 소재 가공에 적합합니다.
보쉬 전문 대리점에서 다양한 보쉬 액세서리 프로그램의 순정 루터 비트를 구매할 수 있습니다. 하자가 없는 깨끗한 루터 비트를 끼우십시오.
루팅 베이스 장착하기(그림 A 참조)
루팅 작업을 하려면 루팅 베이스 (2) 를 다시 구동 장치 (1) 에 장착해야 합니다.
루팅 베이스 (2) 에서 날개 나사 (12) 를 푸십시오. 구동 장치 (1) 를 루팅 베이스 (2) 안으로 미십시오.
루팅 베이스 (2)에서 날개 나사 (12)를 조이십시오.
지침: 날개 나사 (12) 및 널링 나사 (6) 는 상호 간에 교체할 수 있습니다.
▶ 조립하고 나서, 항상 구동 장치가 루팅 베이스에 제대로 끼워져 있는지 확인하십시오.
분진 및 톱밥 추출장치
납 성분을 포함한 페인트나 몇몇 나무 종류, 또는 광물 성분 그리고 철과 같은 재료의 분진은 건강을 해칠 수 있습니다. 이 분진을 만지거나 호흡할 경우, 사용자나 주변 사람들이 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다.
떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며, 특히 목재 처리용으로 사용되는 부가 원료 (크로마트, 목재 보호제)와 혼합되면 암을 유발시키게 됩니다. 석면 성분을 포함한 재료는 전문 가만 작업할 수 있습니다.
-가능하면 작업물 소재에 적당한 분진 추출장치를 사용하십시오.
-작업장의 통풍이 잘 되도록 하십시오.
- 필터등급 P2가 장착된 호흡 마스크를 사용하십시오.
작업용 재료에 관해 국가가 지정한 규정을 고려하십시오.
▶ 작업장에 분진이 쌓이지 않도록 하십시오. 분진이 쉽게 발화할 수 있습니다.
집진 장치 연결하기(그림 I 참조)
집진 장치 어댑터 (11) 를 앞쪽부터 전동공구에 끼우십시오. 어댑터가 맞물려 끼워지는 소리가 들립니다. 이를 분리할 때에는 어댑터 (11) 옆쪽을 잡고, 앞쪽으로 당겨서 빼내십시오.
흡입 호스(∅ 35 mm) (28) (액세서리)를 장착된 공구 연동 어댑터 (27) 에 끼우십시오. 흡입 호스 (28) 를 청소기(액세서리)에 연결하십시오.
청소기는 작업하는 소재에 적당한 것이어야 합니다.
특히 건강에 유해한 발암성 혹은 건조한 분진을 처리해야 할 경우에는 특수한 청소기를 사용해야 합니다.
작동
▶ 전원의 전압에 유의하십시오! 전원의 전압은 전동공구의 형식라벨에 있는 표시와 일치해야 합니다. 230 로 표시된 전동공구는 220 V에서도 작동이 가능합니다.
절단 깊이 설정하기
▶ 절단 깊이 설정은 전동공구의 전원이 꺼진 상태에서만 진행할 수 있습니다.
-루터 비트를 끼운 전동공구를 작업하려는 작업물 에 올려 놓습니다.
- 날개 나사 (12) 를 루팅 베이스 (2) 에서 다시 풀어 루팅 깊이 조절용 눈금자 (15) 를 따라 손으로 또는 널링 나사 (6) 를 이용해 원하는 루팅 깊이로 조절하십시오.
- 루팅 베이스 (2)에서 날개 나사 (12)를 조이십 시오.
-루팅 깊이의 설정 상태가 적당한지 실제 시험을 통해 확인해 보고 경우에 따라 교정하십시오.
기계 시동
전원 스위치 작동
전동공구의 전원을 켜려면 전원 스위치 (13) 를 I 위치에 두십시오.
전동공구의 전원을 끄려면 전원 스위치 (13) 를 0 위치에 두십시오.
사용 방법
▶루터 비트가 충격이나 타격을 받지 않도록 주의 하십시오.
▶ 전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 뼐십시오.
루팅 방향 및 루팅 작업(그림 D 참조)
▶ 루팅 작업은 향상 루터 비트 (7) 가 회전하는 반대 방향으로 진행해야 합니다(역회전). 루터 비트의 회전 방향과 같은 방향으로 루팅 작업을 하면(정회전), 전동공구가 작업자의 손에서 빠져 나갈 수 있습니다.
▶ 루팅 베이스 (2) 를 장착한 상태에서만 전동공구를 사용하십시오. 전동공구의 통제가 불가능해지면 상해를 입을 수 있습니다.
지침: 루터 비트 (7) 는 항상 밀판 (10) 에 돌출되어 나와 있음을 염두에 두십시오. 형판이나 작업물이 손상되지 않도록 하십시오.
원하는 루팅 깊이로 조정하십시오.
전동공구의 스위치를 캵 다음, 작업하려는 위치에 가까이 대십시오.
루팅 작업을 마치고 나서 전동공구의 스위치를 끄십시오.
▶ 루터 비트가 완전히 정지할 때까지 전동공구를 내려놓지 마십시오. 잔여 회전하는 비트로 인해 부상을 입을 수 있습니다.
가이드 부싱을 이용한 루팅 작업(그림 E1-E3 참조)
가이드 부싱 (20) 를 이용하여 형판 또는 본의 윤곽을 작업물로 옮길 수 있습니다.
형판과 본의 두께에 따라 적당한 가이드 부싱을 선택하십시오. 가이드 부싱이 돌출되어 있으므로 형판의 두께는 최소 8 mm 이상이어야 합니다(그림 E1 참조).
▶ 루터 비트의 직경이 가이드 부싱의 내부 직경보다 작은 것을 선택하십시오.
가이드 판 (9) 의 아랫면에 있는 네 개의 실린더 볼트를 돌려 푸십시오.
가이드 부싱 (20) 을 가이드 판에 끼우십시오(그림 E2 참조).
가이드 판을 다시 밀판 (10) 에 느슨하게 체결하십시오. 가이드 판은 자유로이 움직일 수 있어야 합니다.
루터 비트 중심과 가이드 부싱 가장자리 사이의 간격을 일정하게 유지하려면, 경우에 따라 가이드 부싱과 가이드 판의 중심을 맞추어야 합니다.
-루터 비트와 가이드 부싱이 가이드 판의 구멍 중심에 있도록 가이드 판을 조절하십시오(그림 E3 참조).
-이 위치에서 가이드 판을 잡고 고정 나사를 단단히 조이십시오.
가이드 부싱 (20) 을 이용해 루팅 작업을 하려면 다음과 같이 진행하십시오.
- 전동공구를 가이드 부싱 (20)을 이용해 형판에 대십시오.
- 밖으로 나온 가이드 부싱이 있는 전동공구를 옆 으로 누르면서 형판을 따라 움직입니다.
옛지 또는 형상 루팅(그림 F 참조)
평행 조절자 없이 옛지 또는 형상 루팅 작업을 할 때는 루터 비트에 파일렛 베어링이나 볼 베어링이 있어야 합니다.
전동공구의 스위치를 컨 상태에서, 루터 비트의 파일let 베어링이나 볼 베어링이 작업물 모서리에 닿을 때까지 전동공구를 옆에서 부터 작업물 가까이 접근합니다.
작업물 모서리를 따라 전동공구를 움직여 작업하십시오. 이때 직각을 이루어 움직여야 합니다. 지나치게 압력을 가하면 작업물 모서리가 손상될 수 있습니다.
평행 조절자를 이용한 루팅 작업(그림 G 참조)
모서리와 나란하게 절단하려면 평행 조절자 (21)를 장착할 수 있습니다.
루팅 베이스 (2) 에 평행 조절자 (21) 를 널리드 너트 (4) 로 고정시키십시오.
평행 조절자의 날개 나사 (22) 를 이용하여 원하는 깊이로 스토퍼를 조절하십시오.
전동공구의 스위치를 컨 상태에서 작업물 모서리를 따라 일정한 속도로 평행 조절자에 측면 압력을 가하면서 움직입니다.
롤러 가이드를 이용한 루팅 작업(그림 H 참조)
롤러 가이드 (23) 는 가이드 핀 또는 볼 베어링이 없는 루터 비트를 이용하여 모서리 작업을 할 때 사용됩니다.
루팅 베이스 (2) 에 롤러 가이드를 너트 (4) 로 고정시키십시오.
일정한 피드로 작업물 모서리를 따라 전동공구를 움직여 작업하십시오.
측면 간격: 자재 제거량을 변경하려면, 작업물과 르러 (26) 사이의 측면 간격을 르러 가이드 (23)에서 조절할 수 있습니다.
날개 나사 (24) 를 풀고, 날개 나사 (25) 를 돌려 원하는 측면 간격을 설정한 후 날개 나사 (24) 를 다시 조이십시오.
높이: 사용하는 루터 비트 및 가공할 작업물의 두께에 따라 롤러 가이드의 수직 방향을 조절하십시오. 롤러 가이드치에서 너트 (4) 를 풀고, 롤러 가이드를 원하는 위치로 민 다음 나사를 다시 조이십시오.
170|한국어
보수 정비 및 서비스
보수 정비 및 유지
▶ 전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오.
▶ 안전하고 올바른 작동을 위하여 전동공구와 전동 공구의 통풍구를 항상 깨끗이 하십시오.
연결 코드를 교환해야 할 경우 안전을 기하기 위해 Bosch 또는 Bosch 지정 전동공구 서비스 센터에 말겨야 합니다.
AS 센터 및 사용 문의
AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com
보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.
콜센터
080-955-0909
다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다:
기기와 액세서리 및 포장 등은 환경 친화적인 방법으로 재생할 수 있도록 분류하십시오.
전동공구를 가정용 쓰레기로 처리하지 마십시오!
