| Тип продукт | Ръчна фреза (фреза за ръчно фрезоване) |
| Марка | Бош |
| Модел | GLF 55-6 Professional |
| Номинална консумирана мощност | 550 W |
| Скорост на празен ход | 33 000 об/мин |
| Държач за инструмент (цанга) | 6 mm (1/4 инча) |
| Тегло съгласно EPTA-Procedure 01:2014 | 1,4 kg |
| Степен на защита | II (двойна изолация) |
| Основни приложения | Жлебове, ръбове, профили, продълговати отвори, копирно фрезоване в дърво, пластмаси и леки строителни материали |
| Настройка на дълбочината | Скала с градуиране и назъбен винт |
| Включени аксесоари | Гаечен ключ 10 mm, гаечен ключ 17 mm, свързваща гайка със затягаща цанга, адаптер за прахосмукачка |
| Опционални аксесоари | Копирен пръстен, успореден ограничител, плъзгащо водещо устройство, маркуч за прахосмукачка |
| Ниво на звуково налягане | 86 dB(A) |
| Ниво на акустична мощност | 94 dB(A) |
| Вибрации (обща стойност a_h) | 3,0 m/s² (неопределеност K=1,5 m/s²) |
| Захранване | 230 V (адаптираемо 220 V) |
| Тип фрези | HSS за меки материали, карбид за твърди и абразивни материали |
| Препоръчителна посока на фрезоване | Контрафрезоване (обратна посока на въртене на фрезата) |
| Поддръжка | Почиствайте вентилационните отвори, сменяйте захранващия кабел само от Bosch или оторизиран сервиз |
| Изхвърляне | Да не се изхвърля с битови отпадъци; рециклирайте съгласно директивата за ОЕЕО |
Често задавани въпроси - GLF 55-6 Professional BOSCH
Въпроси на потребители за GLF 55-6 Professional BOSCH
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия фреза в PDF формат безплатно! Намерете ръководството си GLF 55-6 Professional - BOSCH и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. GLF 55-6 Professional на марката BOSCH.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GLF 55-6 Professional BOSCH
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno upulsivo za rad
sl Izvima navodila
hr Originalne upute za rad

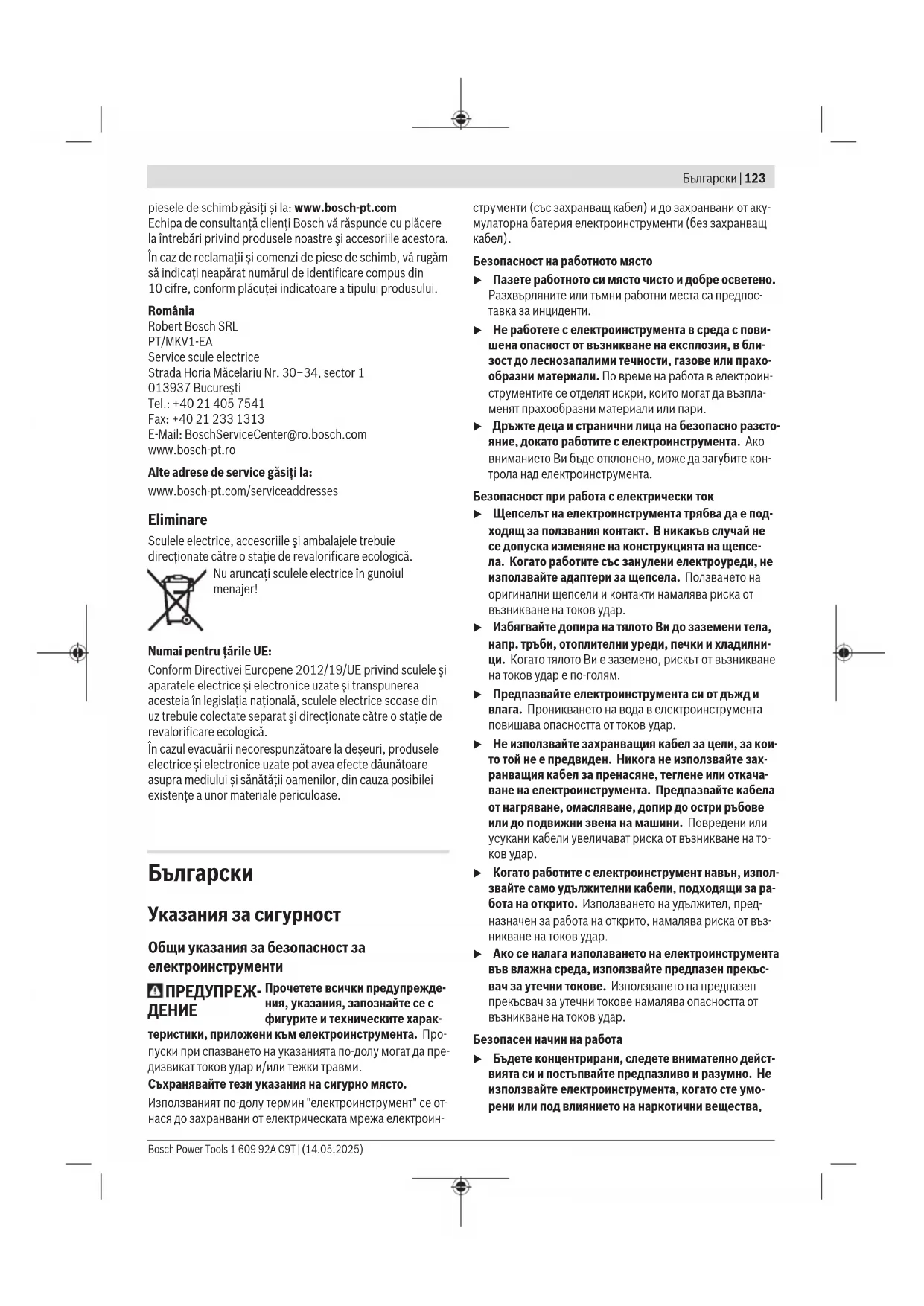

Български ...... Страница 123
Указания за сигурност
Общи указания за безопасност за електроинструменти
ПРЕДУПРЕЖ- ДЕНИЕ Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак-
теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.
Съхранявайте тези указания на сигурно място.
Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).
Безопасност на работното място
▶ Пазете работното си място чисто и добре осветено.
Разхвърляните или тъмни работни места са предпоставка за инциденти.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпла-менят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.
Безопасност при работа с електрически ток
▶ Щепсельт на електроинструмента трябва да є подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
Безопасен начин на работа
▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества,
алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя-
вайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционара изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове.
Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.
Грижливо отношение към електроинструментите
▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения
от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.
Поддържане
Допускайте ремонт на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.
Указания за безопасност за кантови фрези
Дръжте електроинструмента за изолираните повърхности за хващане, защото резецът може да влезне в контакт със собствения си кабел. При контакт с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинструмента и това да предизвика токов удар.
▶ Използвайте скоби или други подходящи средства за захващане и укрепване на обработвания детайл. Държането на обработвания детайл на ръка или притискането му до тялото може да предизвика загуба на контрол.
Допустимите обороти на фрезера трябва да са най-
малкото равни на посочените върху електроинстру-
мента максимальни обороти. Фрезерите, които се
въртят по-бързо от допустимото, могат да се счупят и
да се разхвърчат.
▶ Фрезерите или другите принадлежности трябва да пасват точно в поставката на инструмента (патронника) на Вашия електроинструмент. Работни инструменти, които не пасват точно в патронника на електроинструмента, се въртят неравномерно, вибрират силно и могат да доведат до загуба на контрол.
Допирайте електроинструмента до обработвания детайл, след като предварително сте го включили. В противен случай съществува опасност от възникване на откат, ако режещият лист се заклини в обработвания детайл.
▶ Никога не фрезовайте през метални предмети, пирони или винтове. Съществува опасност фрезерът да се повреди и да започне да вибрира силно.
▶ Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последние големи материални щети и може да предизвика токов удар.
▶ Не използвайте затъпени или повредени фрезери. Затьпени или повредени фрезери увеличават триенето, могат да предизвикат заклинване и водят до дебалансиране.
▶ Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента.
Описание на продукта и дейността
Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последние токов удар, пожар и/или тежки травми.
Моля, имайте предвид изображенията в предната част на ръководството за работа.
Предназначение на електроинструмента
Електроинструментът е предназначен за фрезоване при използване на твърда основа на канали, ръбове, профи- ли и продълговати отвори, както и на копирно фрезоване на дървесни материали, пластмаса и леки строителни материали.
Изобразени елементи
Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната страница.
(1) Двигателен модул
(2) Фрезовеща глава
(3) Държач на въгленовите четки
(4) Гайка за фрезерно водене
(5) Предпазна пластина
(6) Винт с накатка за фрезоваща глава
(7) Фрезер ^a)
(8) Холендрова гайка с цанга
(9) Антифрикционна плоча
(10) Основна плоча
(11) Адаптер за система за прахоулавяне
(12) Винт с крилчата глава за корпуса на фрезата
(13) Пусков прекъсвач
(14) Ръкохватка (изолирана повърхност за захващане)
(15) Скала за регулиране на дълбочината на фрезоване
(16) Затягаша цанга
(24) Крилчат винт за фиксиране на хоризонталното изравняване ^a)
(25) Винт с крилчата глава за хоризонталното изравня- ване на помощта при водене ^3
(26) Ролка ^a)
(27) Адаптер за прахоулавяне ^a)
(28) Изсмукваш маркуч ^a)
a) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.
Технически данни
| Кантова фреза GLF 55-6 | ||
| Каталожен номер | 3 601 FAO 0.. | |
| Номинална консумирана мощност | W 550 | |
| Обороти на празен ход min | ^-1 | 33 000 |
Кантова фреза GLF 55-6
| Гнездо за работен инструмент mm | 6 | |
| inch | 14 | |
| Maca съгласно | kg 1,4 | |
| EPTA-Procedure 01:2014 | ||
| Клас на защита | / | |
Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират.
Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac.
Информация за излъчван шум и вибрации
Стойностите на емисии на шум са установени съгласно EN 62841-2-17.
Равницето А на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 86 dB(A); мощност на звука 94 dB(A). Неопределеност K = 3 dB.
Пълната стойност на вибрациите a_h (векторната сума по трите направления) и неопределеността K са определени съгласно EN 62841-2-17: a_h = 3,0 m/s^2 , K = 1,5 m/s ^2 .
Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходящи също така за предварителна оценка на емисите на вибрации и шум.
Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум може да се различават. Това би могло значително да увеличи вибрациите и шума през периода на ползване на електроинструмента.
За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емисите на вибрации и шум през периода на ползване на електроинструмента.
Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.
Монтиране
▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
Смяна на работния инструмент
▶ Препоръчва се при поставяне и смяна на фрезери да работите с предпазни ръкавици.
Оригинални фрезери от богатата производствена гама на Bosch за допълнителни приспособления можете да намерите при Вашия търговец.
Демонтиране на фрезовщата глава (вж. фигур. А)
Преди да можете да монтирате фрезер, трябва да отдели- те фрезоващата глава (2) от двигателния модул (1).
Освободете винта с крилчата глава (12) върху фрезоващата глава (2).
Извадете двигателния модул, като го издърпате нагоре.
Смяна на цангата (вж. фиг. В)
В зависимост от използвания фрезер преди поставянето му трябва да смените холендровата гайка с цангата (8).
Ако подходящата цанга за Вашия фрезер вече е монтира- на, следвайте работните стъпки от раздел.
Цангата (16) трябва да легне в холендровата гайка с малка хлабина. Холендровата гайка (8) трябва да се монтира лесно. Ако холендровата гайка или цангата бъдат повредени, ги заменете преди да използвате електроинструмента.
Поставете гаечния ключ (18) върху поставката за инструмент (17) (вж. фигур. С1).
Ако е необходимо, преди сглобяване почистете с мека четка или с продухване със сгъстен въздух всички детайли, които трябва да бъдат монтирани.
Поставете новата холендрова гайка върху поставката за инструмент (17).
▶ Не затягайте холендровата гайка на цангата здраво, ако не е монтиран фрезер. В противен случай цангата може да бъде повредена.
В зависимост от конкретно изпълняваната дейност можете да използвате фрезери с различно изпълнение и с различно качество.
Фрезери от бързорезна стомана (HSS) са подходящи за обработване на меки материали, напр. мека дървесина и пластмаси.
Фрезери с твърдосплавни пластини (НМ) са специално предназначени за твърди и абразивни материали като твърда дървесина и алуминий.
Оригинални фрезери от богатата производствена гама на Бош за допълнителни приспособления можете да намерите при Вашия търговец.
Използвайте само добре почистени фрезери в отлично състояние.
Монтиране на фрезовщата глава (вж. фигур. А)
За фрезоване трябва да монтирате фрезоващата глава (2) отново към двигателния модул (1).
Освободете винта с крилчата глава (12) върху фрезоващата глава (2).
Вкарайте двигателния модул (1) в корпуса (2).
Указание: Крилчатият винт (12) и винтът с накатка (6) могат да се разменят.
▶ След монтиране винаги се уверявайте дали двигателният модул е захванат здраво към фрезовщата глава.
Система за прахоулавяне
Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работащия с електроинструмента или намиращи се наблизо лица.
Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.
- По възможност използвайте подходяща за обработвания материал система за прахоулавяне.
– Осигурявайте добро проветряване на работното място.
– Препоръчва се използването на дихателна маска с филтър от клас P2.
Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.
Избягвайте натрупване на прах на работното място.
Прахът може лесно да се самовъзпламени.
Свързване на система за прахоулавяне (вж. фиг. I)
Поставете адаптера за системата за прахоулавяне (11) отпред в електроинструмента. Той се захваща с отчетливо прещракване. За демонтиране захванете адаптера (11) от двете страни и го издърпайте напред. Включете маркуча на аспирационна уредба/прахосмукачка (∅ 35 mm) (28) (допълнително приспособление) към монтирания адаптер за прахоулавяне (27). Свържете шланга (28) към прахосмукачка (не е включена в окомплектовката).
Използваната прахосмукачка трябва да е пригодна за работа с обработвания материал.
Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализирана прахосмукачка.
Съобразявайте се с напрежението в захранващата мрежа! Напрежението на захранващата мрежа трябва съответства на данните, изписани на табел-
ката на електроинструмента. Уреди, обозначени с 230 V, могат да бъдат захранвани и с напрежение 220 V.
Настройка на дълбочината на фрезоване
Допуска се регулирането на дълбочината на врязване да се извършва само когато електроинструментът е изключен.
– Поставете електроинструмента с монтирания фрезер върху обработвания детайл.
– Отворете крилчатия винт (12) върху фрезоващата глава (2) отново, за да настроите желаната дълбочина на фрезоване на база на скалата за регулиране на дълбочината на фрезоване (15) ръчно или с винта с накатка (6).
– Затегнете винта с крилчата глава (12) върху фрезоващата глава (2).
– Проверете чрез практически опит настроената дълбочина на фрезоване и при необходимост я коригирайте.
Включване и изключване
За включване на електроинструмента поставете пусковия превключвател (13) на I.
За изключване на електроинструмента поставете пусковия превключвател (13) на 0.
Указания за работа
▶ Предпазвайте фрезера от удари и резки натоварвания.
▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
Посока и процес на фрезоване (вж. фигур. D)
▶ Фрезоването трябва да се извършва винаги в посока, обратна на въртенето на фрезера (7) (противоположен ход). При фрезоване в същата посока (еднопосочен ход) електроинструментът може да бъде откъснат от ръцете Ви.
Използвайте електроинструмента само с монтира-
на фрезоваща глава (2). Загубата на контрол над
електроинструмента може да причини травми.
Указание: Не забравяйте, че фрезерът (7) винаги се подава от основната плоча (10). Внимавайте да не повредите шаблона или детайла.
Настройте желаната дълбочина на фрезоване.
Включете електроинструмента и го доближете до обработваната повърхност.
След приключване на фрезоването изключете електро- инструмента.
He оставяйте електроинструмента, преди въртенето на фрезера да е спряло напълно. Въртящите се по инерция режещи инструменти могат да причинят травми.
128|Български
Фрезоване с копираща втулка (вж. фигур. E1-E3)
С помощта на копиращата втулка (20) можете да прена- сяте контурите на макети, респ. шаблони върху обработ- вания детайл.
Изберете подходяща копираща втулка за дебелината на шаблона. Поради височината на копиращата втулка шаблонът трябва да е с минимална дебелина 8 mm (вж. фигур. E1).
▶ Изберете фрезер с по-малък диаметър от вътрешния диаметър на копиращата втулка.
Развийте и извадете цилиндричните винтове от долната страна на антифрикционната плоча (9) и демонтирайте плочата.
Поставете копиращата втулка (20) в антифрикционната плоча (вж. фиг. E2).
Отново захванете леко антифрикционната плоча към основната плоча (10). Антифрикционната плоча трябва да може да се измества.
За да бъде разстоянието от оста на фрезера до ръба на копиращата втулка еднакво във всички посоки, копиращата втулка и антифрикционната плоча трябва при необходимост да бъдат центрирани една спрямо друга.
– Насочете основната плоча така, че фрезерът и копиращата втулка да са центрирани в отвора в плъзгащата плоча (вж. фиг. E3).
- Задръжте антифрикционната плоча в тази позиция и я затегнете с винтовете.
За фрезоване с копираща втулка (20) процедирайте като следва:
– Поставете електроинструмента с копиращата втулка (20) до шаблона.
- Водете електроинструмента с подаващата се копираща втулка по профила на шаблона със странично притискане.
Фрезоване по ръб или по профил (вж. фиг. F)
При фрезоване по ръб или по профил без приспособление за успоредно водене фрезерът трябва да има водещ щифт или търкалящ лагер.
Подведете включения електроинструмент странично към обработвания детайл, докато водещият шифт или лагерът на фрезера допре до обработвания ръб.
Водете електроинструмента успоредно на ръба на детайла. При това внимавайте да не променяте наклона му.
Твърде силното притискане може да повреди ръба на де- тайла.
Фрезоване с опора за успоредно водене (вж. фигур. G)
За рязане успоредно на ръба можете да монтирате опора за успоредно водене (21).
Закрепете опората за успоредно водене (21) върху фрезовщата глава (2) с гайката (4).
С помощта на винта с крилчата глава на опората за успоредно водене настройте (22) опорната дълбочина.
Водете включения електроинструмент с равномерно подаване и странично притискане на приспособлението за успоредно водене към ръба на обработвания детайл.
Фрезоване с опора за водене (вж. фиг. Н)
Опората за водене (23) служи за фрезоване на ръбове с фрезери без водещо стъпало или сачмен лагер.
Захванете опората за водене върху фрезовщата глава (2) с гайката (4).
Водете електроинструмента с равномерно подаване по продължение на ръба на детайла.
Странично разстояние: за да промените количеството отнеман материал, можете да настроите страничното разстояние между детайла и контактната ролка (26) на опората за водене (23).
Развийте винта с крилчата глава (24), настройте желаното странично разстояние чрез завъртане на винта с крилчата глава (25) и отново затегнете винта с крилчата глава (24).
Височина: в зависимост от използвания фрезер и дебелината на обработвания детайл регулирайте вертикално-то подравняване на опората за водене.
Развийте гайката (4) на опората за водене, изместете опората за водене до желаната позиция и отново затегнете гайката.
Поддържане и сервис
Поддържане и почистване
▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
▶ За да работите добре и безопасно, поддържайте чисти електрическия инструмент и вентилационни-те отвори.
Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Bosch, за да се запази нивото на безопасност на Bosch електроинструмента.
Клиентска служба и консултация относно употребата
Отдельт за обслужване на клиенти отговаря на Вашите въпроси относно ремонта и поддръжката на Вашия уред, както и относно резервни части. Чертежи на частите в разглобен вид и информация относно резервни части ще намерите също тук: www.bosch-pt.com
Екипът за консултации за употреба на Bosch ще Ви помогне с удоволствие, ако имате въпроси относно нашите уреди и техните принадлежности.
При всякакви уточнителни въпроси и поръчки на резервни части, моля, посочвайте непременно 10-цифрения материален номер, посочен на фирмената табелка на уреда.
България
Robert Bosch SRL
Тел.: +359(0)700 13 667 (Български)
Допълнителни адреси на сервиси ще намерите на:
С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини.
Не изхвърляйте електроинструменти при битовите отпадъци!
Само за страни от ЕС:
Съгласно европейска директива 2012/19/EC и хармонизирането на националното законодателство с нея електронни и електрически уреди, които не могат да се използват, трябва да бъдат събирани отделно и да бъдат предавани за оползотворяване на съдържащите се в тях суровини.
При неправилно изхвърляне излезли от употреба електрически и електронни уреди могат да имат вредни ефекти върху околната среда и човешкото здраве поради евентуално наличие на опасни вещества.
