РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GOF 1250 CE Professional BOSCH

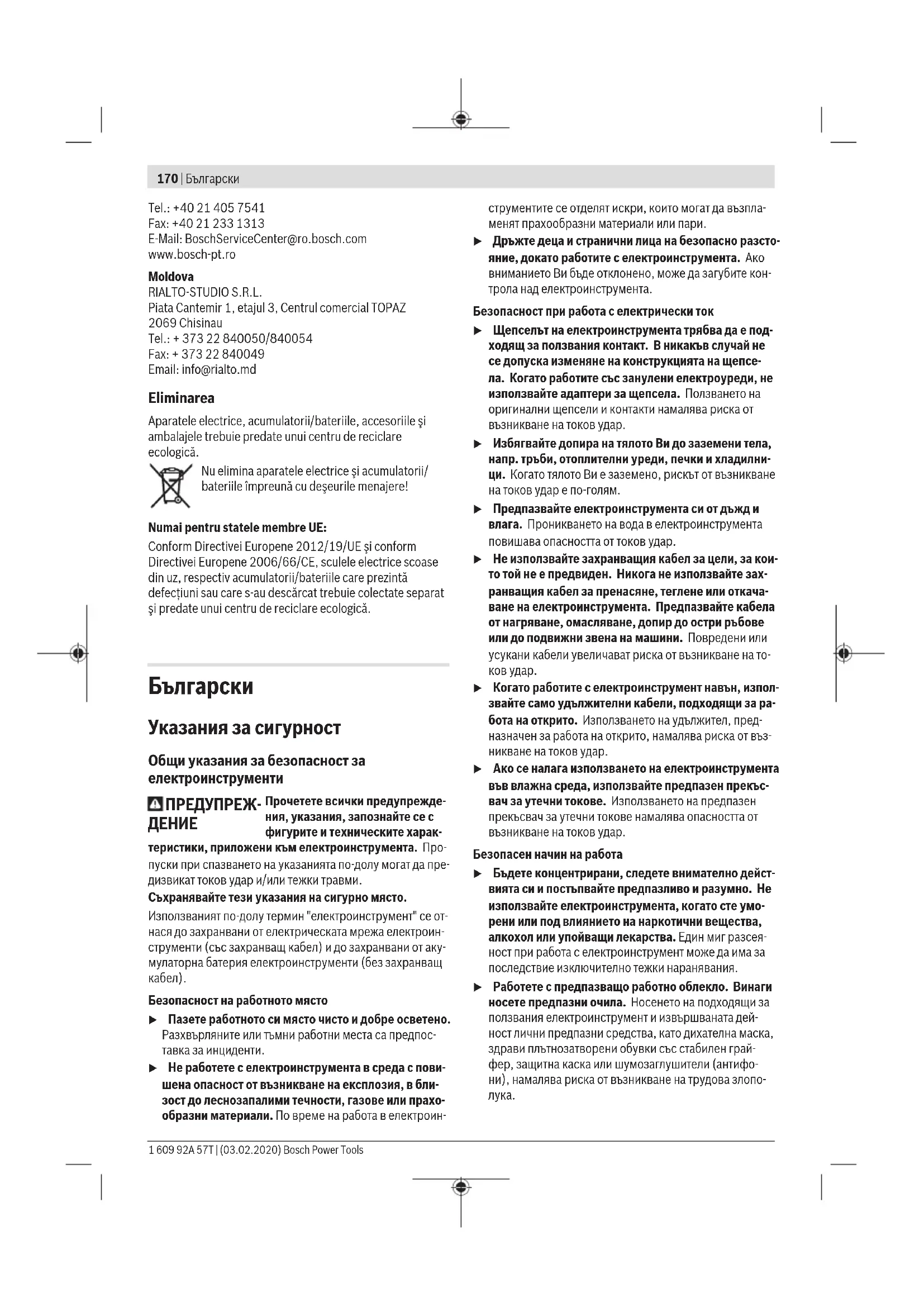

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

1 609 92A 57T | (03.02.2020) Bosch Power ToolsБългарски | 171 u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. Указания за безопасност за оберфрези u Дръжте електроинструмента за изолираните повър- хности за хващане, защото резецът може да влезне в контакт със собствения си кабел. При контакт с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинстру- мента и това да предизвика токов удар. u Използвайте скоби или други подходящи средства за захващане и укрепване на обработвания детайл. Държането на обработвания детайл на ръка или при- тискането му до тялото може да предизвика загуба на

u Допустимите обороти на фрезера трябва да са най- малкото равни на посочените върху електроинстру- мента максимални обороти. Фрезерите, които се въртят по-бързо от допустимото, могат да се счупят и да се разхвърчат. Bosch Power Tools 1 609 92A 57T | (03.02.2020)172 | Български u Фрезерите или другите принадлежности трябва да пасват точно в поставката на инструмента (патрон- ника) на Вашия електроинструмент. Работни инстру- менти, които не пасват точно в патронника на електро- инструмента, се въртят неравномерно, вибрират сил- но и могат да доведат до загуба на контрол. u Допирайте електроинструмента до обработвания детайл, след като предварително сте го включили. В противен случай съществува опасност от възникване на откат, ако режещият лист се заклини в обработва- ния детайл. u Не поставяйте пръстите си в близост до зоната на рязане и особено до фрезера. С втората си ръка дръжте спомагателната ръкохватка. Когато държите фрезата с двете си ръце, няма опасност да ги нараните

u Никога не фрезовайте през метални предмети, пи- рони или винтове. Съществува опасност фрезерът да се повреди и да започне да вибрира силно. u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар. u Не използвайте затъпени или повредени фрезери. Затъпени или повредени фрезери увеличават триене- то, могат да предизвикат заклинване и водят до деба-

u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано премества- не на електроинструмента. u Дръжте здраво електроинструмента при работа с двете ръце и следете за сигурната позиция. С две ръце електроинструментът се води по-сигурно. u Не гълтайте бутонни батерии. Гълтането на бутонна батерия може да предизвика тежки вътрешни увреж- дания и смърт в рамките на 2 часа. Бутонни батерии не бива да попадат в ръ- цете на деца. Ако има съмнение, че е била глътната бутонна батерия или е била вкарана в друг отвор на тялото, потърсете незабавно лекарска помощ. u При смяна на батерията внимавайте за компетент- ното изпълнение на операцията. Съществува опас- ност от експлозия. u Не се опитвайте да презареждате бутонна батерия и не правете късо съединение между клемите й. Бу- тонната батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора. u Изваждайте и изхвърляйте изхабени бутонни бате- рии съгласно предписанията. Изхабени бутонни ба- терии могат да протекат и да увредят продукта или да предизвикат наранявания. u Не прегрявайте бутонни батерии и не ги хвърляйте в огън. Бутонната батерия може да протече, да експло- дира, да се възпламени и да предизвика наранявания

u Внимавайте да не повредите бутонната батерия и не се опитвайте да я разглобявате. Бутонната бате- рия може да протече, да експлодира, да се възпламе- ни и да предизвика наранявания на хора. u Не допускайте повредена бутонна батерия да влиза в контакт с вода. При реакция на изтичащия литий с вода може да се отдели водород, вследствие на което да възникне пожар, експлозия или да бъдат предизви- кани наранявания. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за пос- ледствие токов удар, пожар и/или тежки

Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за фрезоване при използване на твърда основа на канали, ръбове, профи- ли и продълговати отвори, както и на копирно фрезоване на дървесни материали, пластмаса и леки строителни ма-

При понижена скорост на въртене и с подходящи фрезе- ри могат да бъдат обработвани също и цветни метали. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1) Дясна ръкохватка (Изолирана повърхност за захва-

(2) Застопоряващ бутон за пусковия прекъсвач (3) Светлинен пръстен (GOF 1250 LCE) (4) Крилчата гайка с цанга (5)

(6) Лост за застопоряване на вала (7) Винт за направляващите на опората за успоредно водене (2x) (8) Защита от стружки (9) Степенен ограничител (10) Регулиращи винтове за степенния ограничител 1 609 92A 57T | (03.02.2020) Bosch Power ToolsБългарски | 173 (11) Антифрикционна плоча (12) Отвори за направляващите щанги на приспособле- нието за успоредно водене (13) Основна плоча (14) Дълбочинен ограничител (15) Винт за застопоряване на дълбочинния ограничи-

(16) Бутон за нулева точка на дълбочинен ограничител (GOF1250LCE) (17) Бутон за превключване на мерната единица (mm/ inch) (GOF1250LCE) (18) Пусков прекъсвач за цифровия дълбокомер (GOF1250LCE) (19) Диапазон на финото регулиране на дълбочината на

(20) Лява ръкохватка (Изолирана повърхност за захва-

(21) Дисплей (GOF1250LCE) (22) Капак отделение за батерии (GOF1250LCE) (23) Деблокиращ лост (24) Скала за фино регулиране на дълбочината на фре-

(25) Въртяща се ръкохватка за фино регулиране на дълбочината на фрезоване (26) Скала настройка дълбочина на фрезоване (GOF1250LCE) (27) Шибер с индексна маркировка (GOF1250LCE) (28) Потенциометър за предварителен избор на ско- ростта на въртене (29) Пусков прекъсвач (30) Щуцер за включване на прахоуловителна система (31) Гаечен ключ, размер 19mm (32) Изсмукващ маркуч (Ø 35mm)

(33) Опора за успоредно водене (34) Направляваща за опората за успоредно водене (2x) (35) Винт с крилчата глава за фино регулиране на опо- рата за успоредно водене (2x) (36) Винт с крилчата глава за грубо регулиране на опо- рата за успоредно водене (2x) (37) Въртяща се ръкохватка за фино регулиране на опората за успоредно водене (38) Регулируема опорна шина за приспособлението за успоредно водене (39) Адаптер за изсмукване за опора за успоредно во-

(40) SDS-адаптер за копираща втулка (41) Застопоряващ винт за адаптера на копиращата втулка (2x) (42) Лост за освобождаване на адаптера на копиращата

(43) Копираща втулка (44) Винт с цилиндрична глава за застопоряване на ан- тифрикционната плоча (5x) (45) Центроващ дорник (46)

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Оберфреза GOF 1250 CE GOF 1250 LCE Каталожен номер 3 601 F26 0.. 3 601 F26 1.. Номинална консумирана мощност W 1250 1250 Скорост на въртене на празен ход min

10000–24000 10000–24000 Предварителен избор на скоростта на въртене ● ● Модул за постоянна скорост на въртене ● ● Плавно включване ● ● Възможност за включване на аспирационна система ● ● Цифров дълбокомер – ● Светлинен пръстен – ● Съвместими затегателни клещи mm inch 6–8

Ход на фрезоващата глава mm 60 60 Маса съгласно EPTA‑Procedure01:2014 kg 3,6 3,7 Клас на защита / II / II Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират. Bosch Power Tools 1 609 92A 57T | (03.02.2020)174 | Български Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласно EN62841-2-17. Равнището А на генерирания от уреда шум обикновено възлиза на 93dB(A); равнище на мощност на звука 104dB(A). Неопределеност K= 3dB. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласно EN62841-2-17: a

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. Поставяне на фрезера (вж.фиг.A) u Препоръчва се при поставяне и смяна на фрезери да работите с предпазни ръкавици. В зависимост от конкретно изпълняваната дейност може- те да използвате фрезери с различно изпълнение и с раз- лично качество. Фрезери от бързорезна стомана (HSS) са подходящи за обработване на меки материали, напр. мека дървесина и

Фрезери с твърдосплавни пластини (HM) са специално предназначени за твърди и абразивни материали като твърда дървесина и алуминий. Оригинални фрезери от богатата производствена гама на Бош за допълнителни приспособления можете да наме- рите при Вашия търговец. Използвайте само добре почистени фрезери в отлично

– Завъртете лоста за блокиране на вала(6) до упор об- ратно на часовниковата стрелка (➊). При необходи- мост завъртете леко вала на ръка, докато усетите от- четливо прещракване. – Развийте холендровата гайка(4) с гаечния ключ(31) (размер 19mm) чрез въртене по посока на часовника

– Вкарайте фрезера в захващащата цанга. Опашката на фрезера трябва да влезе в цангата най-малко до мар-

– Затегнете холендровата гайка(4) с гаечния ключ(31) (размер 19mm) чрез въртене обратно на часовнико- вата стрелка. Освободете докрай лоста за блокиране на вала(6). u Не поставяйте без монтирана копираща втулка фрезери с диаметър по-голям от50mm. Тези фре- зери не могат да минават през основната плоча. u Не затягайте холендровата гайка на цангата здра- во, ако не е монтиран фрезер. В противен случай цангата може да бъде повредена. Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – По възможност използвайте подходяща за обработва- ния материал система за прахоулавяне. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Включване на аспирационна система (вж.фиг.B) Включете маркуча на аспирационна уредба/прахосму- качка (Ø35mm)(32) (допълнително приспособление) към монтирания адаптер. Свържете шланга(32) към пра- хосмукачка (не е включена в окомплектовката). 1 609 92A 57T | (03.02.2020) Bosch Power ToolsБългарски | 175 Електроинструментът може да бъде включен непосредс- твено към контакта на универсална прахосмукачка на Bosch с модул за дистанционно задействане. При старти- рането на електроинструмента автоматично започва да работи и прахосмукачката. Използваната прахосмукачка трябва да е пригодна за ра- бота с обработвания материал. Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализира- на прахосмукачка. Работа с електроинструмента u Съобразявайте се с напрежението в захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на та- белката на електроинструмента. Уреди, обозначе- ни с 230V, могат да бъдат захранвани и с напреже- ние 220V. Пускане в експлоатация GOF 1250 LCE: След подаване на захранващо напреже- ние светлинният пръстен(3) свети непрекъснато за осве- тяване на повърхността на инструмента. Поставете батерията (вж. „Смяна на батерията (GOF1250LCE) (вж.фиг.M)“, Страница177). При някои изпълнения батерията е предварително поставена. Отс- транете изолационния стикер на батерията, за да я вклю-

С бутона(17) настройте желаната мерна единица. Предварително установяване на скоростта на въртене С потенциометъра за предварителен избор на скоростта на въртене(28) можете да изменяте скоростта на върте- не съобразно конкретната дейност също и по време на

1−2 ниска скорост на въртене 3−4 средна скорост на въртене 5−6 висока скорост на въртене Посочените в таблицата стойности са ориентировъчни. Необходимата скорост на въртене зависи от обработва- ния материал и конкретните работни условия и се опре- деля най-точно чрез изпробване на практика. Материал Диаметър на фрезера [mm] Позиция на по- тенциометъра Твърда дървесина

4–10 12–20 22–40 5–6 3–4 1–2 Мека дървесина

4–10 12–20 22–40 5–6 3–6 1–3 Шперплат 4–10 12–20 22–40 3–6 2–4 1–3 Пластмаси 4–15 16–40 2–3 1–2 Материал Диаметър на фрезера [mm] Позиция на по- тенциометъра Алуминий 4–15 16–40 1–2

След продължителна работа с ниска честота на вибрации- те трябва да охладите електроинструмента, като го оста- вите да работи на празен ход прибл. 3минути с макси- мална честота на вибрациите. Включване и изключване Преди включване настройте дълбочината на фрезоване (вж. „Настройка на дълбочината на фрезоване“, Страни- ца176). За включване на електроинструмента натиснете пуско- вия прекъсвач(29) и го задръжте. За застопоряване на натиснатия пусков прекъсвач(29) натиснете бутона(2). За изключване на електроинструмента отпуснете пуско- вия прекъсвач(29), съответно ако е застопорен с буто- на(2), първо натиснете краткотрайно и след това отпус- нете пусковия прекъсвач(29). Модул за постоянна скорост на въртене Електронен модул поддържа скоростта на въртене на празен ход и под натоварване практически постоянна, с което осигурява постоянно добра производителност. Плавно включване Електронно управление за плавно включване ограничава въртящия момент при стартиране и увеличава дълготрай- ността на електродвигателя. Предпазване от претоварване Защитата срещу претоварване предотвратява недопусти- мо високата консумация на ток при силно претоварване. Това може да предизвика намаляване на оборотите и мощността на двигателя, в екстремни случаи до пълното му спиране. След разтоварване на електроинструмента електродвига- телят веднага се включва, респ. възстановява номинал- ните си обороти. Защита срещу повторно включване Защитата срещу повторно включване предотвратява не- контролираното включване на електроинструмента след прекъсване на захранването. За да включите отново електроинструмента поставете пусковия прекъсвач(29) в изключена позиция и отново включете електроинструмента. Лост за отключване (вж.фиг.C) Връщането на лоста за отключване(23) се извършва ав- томатично при отпускането му. За по-добра сила на за- държане лостът за отключване(23) трябва да бъде издър- пан обратно до упор. При необходимост силата на задър- жане може да бъде регулирана. За целта вкарайте в отво- ра на ръкохватката шестостенен ключ (4mm). За увели- чаване на силата на задържане завъртете шестостенния ключ по посока на часовниковата стрелка, за намаляване - обратно на часовниковата стрелка. Bosch Power Tools 1 609 92A 57T | (03.02.2020)176 | Български Настройка на дълбочината на фрезоване u Допуска се регулирането на дълбочината на вряз- ване да се извършва само когато електроинстру- ментът е изключен. За грубо регулиране на дълбочината на фрезоване (вж.фиг.D и E) процедирайте както следва: – Поставете електроинструмента с монтирания фрезер върху обработвания детайл. – Настройте хода за фино регулиране с ръкохватка- та(25) централно. За целта завъртете ръкохватка- та(25), докато маркировките(19) застанат една сре- щу друга, както е показано на фигурата. След това за- въртете скалата(24) до 0. (19) – Поставете степенната опора(9) на най-ниската степен; степенната опора попада в позиция с отчет- ливо прещракване. – Развийте винта(15) вър- ху дълбочинния ограничител(14), така че дълбочин- ният ограничител(14) да може да се движи свободно. – Натиснете назад лоста за отключване(23) и бавно спуснете оберфрезата надолу, докато фрезерът(5) не допре повърхността на детайла. Отново отпуснете лос- та за отключване(23), за да фиксирате тази позиция. – Притиснете дълбочинния ограничител(14) надолу, до- като допре до степенния ограничител(9). GOF 1250 LCE: Включете цифровия дълбокомер при пусковия прекъсвач(18). Натиснете бутона(16) за настройка на нулевата точка на дълбочинния ограни- чител(14). GOF 1250 CE: Поставете плъзгача с маркировка- та(27) на позиция 0 върху скалата за дълбочина на фрезоване(26). – Настройте дълбочинния ограничител(14) на желаната дълбочина на фрезоване и затегнете винта(15) на дълбочинния ограничител(14). GOF 1250 CE: Внимавайте да не измествате повече плъзгача с маркировката(27). – Натиснете лоста за отключване(23) и прекарайте оберфрезата в най-горна позиция. При по-големи дълбочини трябва да извършите фрезова- нето на няколко прохода с по-малки стъпки. С помощта на степенния ограничител(9) можете да разделите процеса на фрезоване на няколко стъпки. За целта установете же- ланата дълбочина на фрезоване с най-ниската степен на степенния ограничител и след това изберете за първия проход съответно най-високата степен. Разстоянието на степените може да бъде променяно с помощта на регули- ращите винтове(10). След пробно фрезоване можете да настроите дълбочина- та на фрезоване точно на желания размер чрез завърта- не на ръкохватката(25); завъртане по посока на часовни- ковата стрелка води до увеличаване на дълбочината на фрезоване, съответно обратно на часовниковата стрелка – до намаляване на дълбочината на фрезоване. При регу- лиране можете да използвате скалата(24). Един оборот съответства на ход 2,0mm, една от четирите къси линии в горния край на втулката(24) съответства на изменение от 0,1mm. Максималното изменение на дълбочината на фрезоване е ±8mm. Пример: Дълбочина на фрезоване трябва да е 10,0mm, при пробното фрезоване се получи дълбочина 9,6mm. – Завъртете скалата(24) на 0. – Завъртете ръкохватката(25) с 0,4mm/4 деления (раз- ликата от номиналната и действителната дълбочина) по посока на часовниковата стрелка. – Проверете новата дълбочина с повторно пробно фре-

GOF 1250 CE: След настройване на дълбочината на фре- зоване не изменяйте позицията на плъзгача(27) на дъл- бочинния ограничител(14), за да можете винаги да отчи- тате моментната дълбочина на фрезоване по скала- та(26). GOF 1250 LCE: Моментната стойност на дълбочината на фрезоване се показва на дисплея(21). Указания за работа u Предпазвайте фрезера от удари и резки натоварва-

Посока и процес на фрезоване (вж.фиг.F) u Фрезоването трябва да се извършва винаги в посо- ка, обратна на въртенето на фрезера(5) (противо- положен ход). При фрезоване в същата посока (едно- посочен ход) електроинструментът може да бъде от- къснат от ръцете Ви. Настройте желаната дълбочина на фрезоване (вж. „Наст- ройка на дълбочината на фрезоване“, Страница176). Поставете електроинструмента с монтиран фрезер върху обработвания детайл и го включете. Натиснете лоста за отключване(23) надолу и прекарайте оберфрезата до упор в посока основната плоча(13). От- пуснете отново освобождаващия лост(23), за да фикси- рате тази дълбочина на спускане. Изпълнете фрезоването с постоянно подаване. След приключване на процеса на фрезоване върнете оберфрезата в най-горна позиция. Изключете електроинструмента. Фрезоване с помощна опора (вж.фиг.G) При обработване на големи детайли, напр. при фрезова- не на канали, можете да закрепите към обработвания де- тайл дъска или шина като помощна опора и да водите оберфрезата по дължината й. Водете оберфрезата от плоската страна на антифрикционната плоча по дължина- та на помощния ограничител. Фрезоване на ръбове/фрезоване по профил При фрезоване по ръб или по профил без приспособле- ние за успоредно водене фрезерът трябва да има водещ щифт или търкалящ лагер. 1 609 92A 57T | (03.02.2020) Bosch Power ToolsБългарски | 177 Подведете включения електроинструмент странично към обработвания детайл, докато водещият щифт или лагерът на фрезера допре до обработвания ръб. Водете електроинструмента успоредно на ръба на детай- ла. При това внимавайте да не променяте наклона му. Твърде силното притискане може да повреди ръба на де-

Фрезоване с опора за успоредно водене (вж.фиг.H) Вкарайте опората за успоредно водене(33) с направля- ващите щанги(34) в основната плоча(13) и я затегнете с винтовете(7) на желаното разстояние. С крилчатите винтове(36) и(35) можете да настройвате опората за успоредно водене допълнително по дължина. С въртящата се ръкохватка(37) можете след развиване на двата крилчати винта(35) да регулирате дължината фино. При това на един оборот съответства промяна на дължината от 2,0mm, на едно деление на скалата на ръ- кохватката(37) съответства на промяна от 0,1mm. С опорната шина(38) можете да променяте ефективната опорна повърхност на опората за успоредно водене. Водете включения електроинструмент с равномерно по- даване и странично притискане на приспособлението за успоредно водене към ръба на обработвания детайл. При фрезоване с опората за успоредно водене(33) пра- хоулавянето/улавянето на стружки трябва да се извърш- ва с помощта на специалния адаптер за прахоулавя- не(39). Адаптерът за прахоулавяне може да остане мон-

Фрезоване с адаптер-пергел (принадлежност) За фрезоване по кръгова дъга можете да използвате адаптера-пергел. Фрезоване с направляваща шина (принадлежност) С помощта на направляващата шина и на адаптера за нап- равляваща шина можете да фрезовате по права линия. Фрезоване с копираща втулка (вж.фиг.I–L) С помощта на копиращата втулка(43) можете да прена- сяте контурите на макети, респ. шаблони върху обработ- вания детайл. Изберете подходяща копираща втулка за дебелината на шаблона. Поради дължината на подаване на копиращата втулка шаблонът трябва да има минимална дебелина от 8mm. За използване на копиращата втулка(43) преди това трябва да се постави SDS адаптера на копиращата втул- ка(40) в антифрикционната плоча(11). Поставете адаптера на копиращата втулка(40) отгоре върху антифрикционната плоча(11) и го завийте с 2-та закрепващи болта(41). Внимавайте лостът за отключва- не за адаптера на копиращата втулка(42) да се движи

Натиснете лоста за отключване(42) по посока на стрел- ката и поставете копиращата втулка(43) отдолу в SDS адаптера на копиращата втулка(40). При това кодиращи- те палци трябва да попаднат в предвидените за целта от- вори в копиращата втулка(43) с отчетливо прещраква-

Проверете разстоянието от средата на фрезера до ръба на копиращата втулка (вж. „Центриране на основната плоча (вж.фиг.N)“, Страница177). u Изберете фрезер с по-малък диаметър от вътреш- ния диаметър на копиращата втулка. Процес на фрезоване Допрете включения електроинструмент с копиращата втулка(43) до шаблона. Натиснете назад освобождаващия лост(23) и бавно спуснете оберфрезата надолу, докато достигнете настро- ената дълбочина на фрезоване. Отпуснете отново осво- бождаващия лост(23), за да фиксирате тази дълбочина на спускане. Водете електроинструмента с подаващата се копираща втулка(43) по профила на шаблона със странично при-

Центриране на основната плоча (вж.фиг.N) За да бъде разстоянието от оста на фрезера до ръба на копиращата втулка еднакво във всички посоки, копира- щата втулка(43) и антифрикционната плоча(11) трябва при необходимост да бъдат центрирани една спрямо дру-

Натиснете лоста за отключване(23) надолу и прекарайте оберфрезата до упор в посока основната плоча(13). От- пуснете отново освобождаващия лост(23), за да фикси- рате тази дълбочина на спускане. Развийте винтовете с цилиндрични глави(44) на ок. 2 оборота, така че антифрикционната плоча(11) да може да се движи свободно. Поставете центриращия дорник(45) както е показано на изображението в поставката за инструмент. Затегнете на ръка холендровата гайка, така че центриращият дорник да може да се движи свободно. Подравнете центриращия дорник(45) и копиращата втулка(43) чрез леко изместване на антифрикционната плоча(11). Затегнете закрепващите болтове(44) отново. Отстранете центриращия дорник(45) от поставката за инструмент. Натиснете лоста за отключване(23) и прекарайте оберф- резата в най-горна позиция. Смяна на батерията (GOF1250LCE) (вж.фиг.M) Изместете нагоре капака на гнездото за батерии(22) и извадете батерията. Поставете нова батерия (тип CR2032). Положителният полюс на батерията трябва да е обърната към капака на гнездото за батерии(22). Поста- вете уплътнителя(46) и затворете капака на гнездото за батерии(22). Bosch Power Tools 1 609 92A 57T | (03.02.2020)178 | Македонски Поддържане и сервиз Поддържане и почистване u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. u Използвайте при екстремни условия на употреба по възможност винаги изсмукваща инсталация. Ре- довно почиствайте вентилационните отвори с чет- чица и ползвайте дефектнотоков предпазен пре- късвач (PRCD). При обработване на метали по вът- решността на електроинструмента може да се отложи токопровеждащ прах. Това може да наруши защитната изолация на електроинструмента. Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Bosch, за да се запази нивото на безопас- ност на Bosch електроинструмента. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch- pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

С оглед опазване на околната среда електрическите уре- ди, обикновените или акумулаторни батерии, допълни- телните принадлежности и опаковките трябва да се пре- дават за оползотворяване на съдържащите се в тях суро-

Не изхвърляйте електрическите уреди и акуму- латорните батерии/батериите при битовите от-

Само за страни от ЕС: Съгласно Европейската директива 2012/19/EС вече не- използваемите електроуреди, а съгласно Европейската директива 2006/66/ЕО дефектните или изразходвани акумулаторни батерии трябва да се събират разделно и да се предават за екологично рециклиране.

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: *
