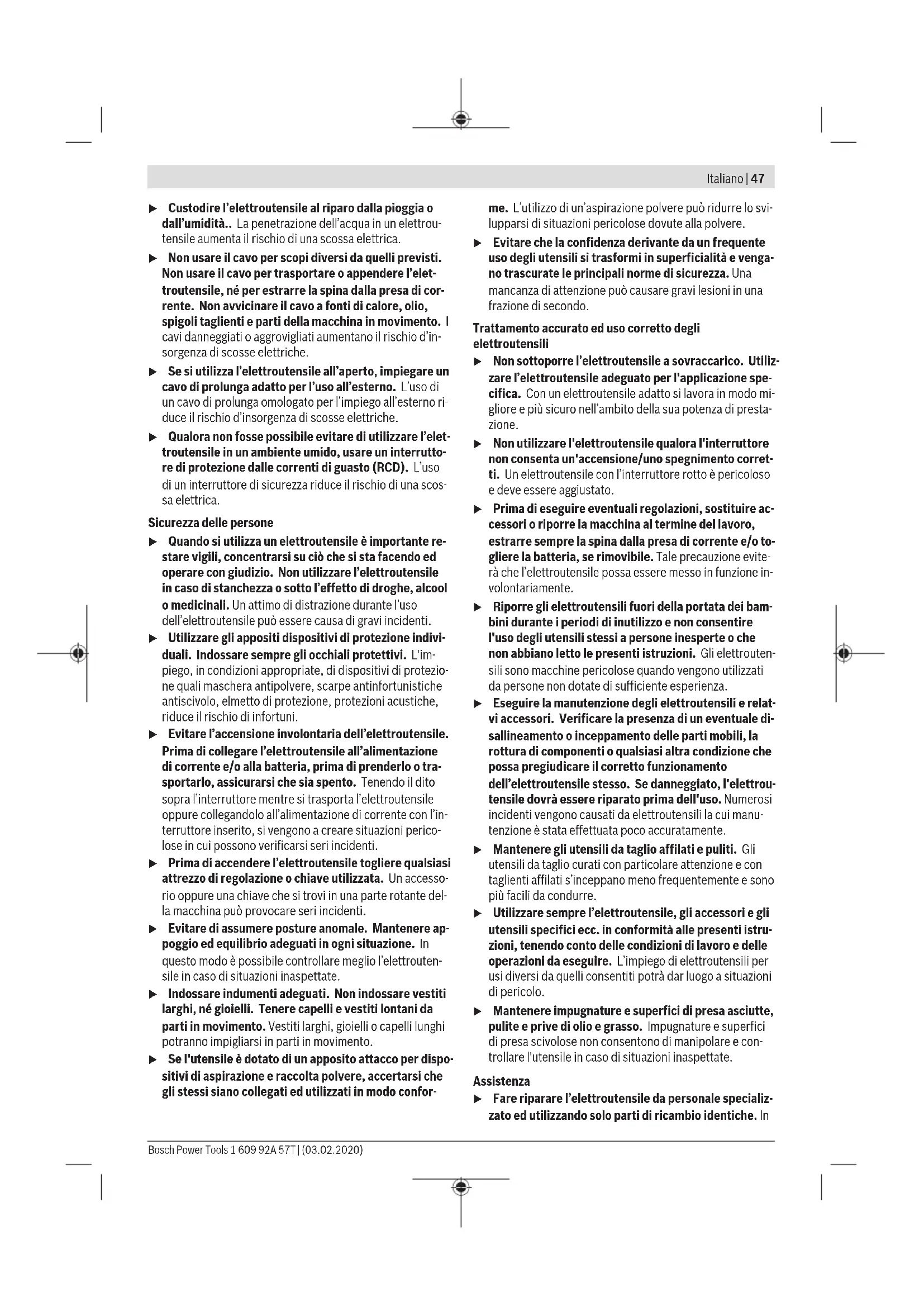

MANUALE UTENTE GOF 1250 CE Professional BOSCH

(6) Levetta di bloccaggio del mandrino (7) Vite per barre guida parallela (2x) (8) Paratrucioli (9) Guida graduata (10) Vite di regolazione guida graduata (11) Piastra di scorrimento (12) Attacco per guida parallela-aste di guida (13) Piastra di base (14) Asta di profondità (15) Vite di fissaggio asta di profondità (16) Tasto di punto zero asta di profondità (GOF1250LCE) (17) Tasto per la commutazione dell'unità di misura (mm/ inch) (GOF1250LCE) (18) Interruttore di avvio/arresto per indicatore digitale di profondità (GOF1250LCE) (19) Campo di regolazione di precisione profondità di fre- satura (20) Impugnatura sinistra (superficie di presa isolata) (21) Display (GOF1250LCE) (22) Coperchio del vano batteria (GOF1250LCE) (23) Levetta di sblocco (24) Scala regolazione di precisione per la profondità di fresatura (25) Pomello di regolazione di precisione per la profondità di fresatura (26) Scala di regolazione della profondità di fresatura (GOF1250LCE) (27) Cursore con tacca indicatrice (GOF1250LCE) (28) Rotellina di preselezione del numero di giri (29) Interruttore di avvio/arresto (30) Attacco tubo di aspirazione (31) Chiave fissa, ampiezza 19 mm (32) Tubo di aspirazione (Ø 35 mm)

(33) Guida parallela (34) Barra per guida parallela (2x) (35) Vite ad alette per regolazione di precisione guida pa- rallela (2x) (36) Vite ad alette per regolazione orientativa guida paral- lela (2x) (37) Pulsante a manopola per regolazione di precisione guida parallela (38) Guida di arresto regolabile per guida parallela (39) Adattatore di aspirazione per guida parallela

(40) Adattatore per copiatore SDS (41) Vite di fissaggio per adattatore per copiatore (2x) (42) Levetta di sblocco per adattatore per copiatore (43) Copiatore (44) Vite a testa cilindrica di fissaggio piastra di scorri- mento (5x) (45) Spina di centraggio (46) Guarnizione

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Fresatrice verticale GOF 1250 CE GOF 1250 LCE Codice prodotto 3 601 F26 0.. 3 601 F26 1.. Potenza assorbita nominale W 1250 1250 Numero di giri a vuoto min

10000–24000 10000–24000 Preselezione del numero di giri ● ● Constant Electronic ● ● Avviamento dolce ● ● Attacco per l’aspirazione della polvere ● ● Indicatore digitale di profondità – ● Anello luminoso – ● Pinze di serraggio compatibili mm inch 6–8

Corsa della fresa mm 60 60 Peso secondo EPTA-Procedure01:2014 kg 3,6 3,7 Classe di sicurezza / II / II I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare. Bosch Power Tools 1 609 92A 57T | (03.02.2020)50 | Italiano Informazioni su rumorosità e vibrazioni Valori di emissione acustica rilevati conformemente a EN62841-2-17. Il livello di rumorosità ponderato A dell’elettroutensile è tipi- camente di: 93 dB(A); livello di potenza sonora 104 dB(A). Grado d’incertezza K = 3 dB. Indossare le protezioni acustiche! Valori di oscillazione totali a

(somma vettoriale delle tre di- rezioni) e grado d’incertezza K rilevati conformemente a EN62841-2-17: a

Il livello di vibrazione ed il valore di emissione acustica indi- cati nelle presenti istruzioni sono stati rilevati conformemen- te ad una procedura di misurazione unificata e sono utilizza- bili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livel- lo di vibrazione e dell’emissione acustica. Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell’elettroutensile; qualora, tuttavia, l’elettroutensile venisse utilizzato per altre applica- zioni, oppure con accessori differenti o in caso di insufficien- te manutenzione, il livello di vibrazione ed il valore di emis- sione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Per valutare con precisione i valori di vibrazione e di emissio- ne acustica, andranno considerati anche i periodi nei quali l’utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Adottare misure di sicurezza supplementari per proteggere l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo- nendo a manutenzione l’elettroutensile e gli utensili accesso- ri, mantenendo calde le mani e organizzando i vari processi di lavoro. Montaggio u Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Montaggio della fresa (vedereFig.A) u Per eseguire operazioni di montaggio e sostituzione di frese si raccomanda di indossare i guanti di protezio- ne. In base al tipo di applicazione, sono disponibili frese dei più svariati tipi e livelli qualitativi. Le frese in acciaio rapido da taglio (HSS) ad alte presta- zioni sono indicate per lavorare materiali elastici, come ad es. legno tenero e plastica. Le frese con taglienti in metallo duro (HM) sono espressa- mente concepite per materiali duri ed abrasivi, come ad es. il legno duro e l’alluminio. Potrete trovare le frese del completo programma di accesso- ri Bosch presso il vostro rivenditore specializzato. Utilizzare esclusivamente frese in perfetto stato e pulite. – Ruotare la leva di arresto alberino(6) in senso antiorario fino a battuta (➊). All'occorrenza ruotare manualmente l'alberino motore fino a farlo scattare udibilmente in sede. – Allentare il dado(4) con la chiave fissa(31) (ampiezza chiave 19 mm) ruotando in senso orario (➋). – Spingere la fresa nella pinza portautensili. Il codolo della fresa dovrà essere inserito nella pinza portautensili alme- no fino alla tacca. – Serrare il dado(4) con la chiave fissa(31) (ampiezza chiave 19 mm) ruotando in senso antiorario. Chiudere completamente la leva di arresto alberino(6). u Se il copiatore non è montato non utilizzare frese con diametro maggiore di50mm. Tali frese non possono passare attraverso la piastra di base. u Non stringere in alcun caso la pinza di serraggio con il dado a risvolto, quando non sia montata una fresa. In caso contrario, la pinza di serraggio può danneggiarsi. Aspirazione polvere/aspirazione trucioli Polveri e materiali come vernici contenenti piombo, alcuni ti- pi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si trovano nelle vici- nanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Utilizzare possibilmente un’aspirazione polvere adatta per il materiale. – Provvedere ad una buona aerazione del posto di lavoro. – Si consiglia di portare una mascherina protettiva con clas- se di filtraggio P2. Osservare le norme in vigore nel vostro Paese per i materiali da lavorare. u Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare facilmente. Collegamento del sistema di aspirazione polvere (vedereFig.B) Inserire un tubo di aspirazione (Ø 35 mm)(32) (accessorio) sull’adattatore di aspirazione montato. Collegare il tubo di aspirazione(32) a un aspiratore (accessorio). L’elettroutensile può essere collegato direttamente alla pre- sa di un aspiratore universale Bosch con dispositivo di avvio remoto. Quest’ultimo verrà avviato automaticamente all’ac- censione dell’elettroutensile. L’aspiratore dovrà essere idoneo al materiale da lavorare. Utilizzare un aspiratore speciale per l’aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte. 1 609 92A 57T | (03.02.2020) Bosch Power ToolsItaliano | 51 Utilizzo u Osservare la tensione di rete! La tensione riportata sulla targhetta di identificazione dell’elettroutensile deve corrispondere alla tensione della rete elettrica di alimentazione. Gli elettroutensili con l’indicazione di 230V possono essere collegati anche alla rete di 220V. Messa in funzione GOF1250LCE: applicata la tensione di rete, l'anello lumino- so(3) si accenderà con luce fissa, per illuminare la superfi- cie del pezzo in lavorazione. Inserire la batteria (vedi «Sostituzione della batteria (GOF1250LCE) (vedereFig.M)», Pagina53). In alcuni modelli la batteria è già inserita. Rimuovere il sigillo dalla bat- teria al fine di attivarla. Con il tasto(17) impostare l'unità di misura desiderata. Preselezione del numero di giri La rotellina di preselezione del numero di giri(28) consente di preselezionare la velocità necessaria anche durante la fa- se di funzionamento.. 1−2 Velocità bassa 3−4 Velocità media 5−6 Velocità elevata I dati riportati nella tabella sono indicativi. La velocità neces- saria dipenderà dal materiale e dalle condizioni di lavoro e si potrà determinare con una prova pratica. Materiale Diametro fresa [mm] Posizione rotelli- na di regolazione Legno duro (faggio) 4–10 12–20 22–40 5–6 3–4 1–2 Legno tenero (pino) 4–10 12–20 22–40 5–6 3–6 1–3 Pannelli in truciolato 4–10 12–20 22–40 3–6 2–4 1–3 Plastica 4–15 16–40 2–3 1–2 Alluminio 4–15 16–40 1–2

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Documentazione Tecnica presso: * Fresatrice verticale Codice prodotto
