ПОСІБНИК КОРИСТУВАЧА GOF 1250 CE Professional BOSCH

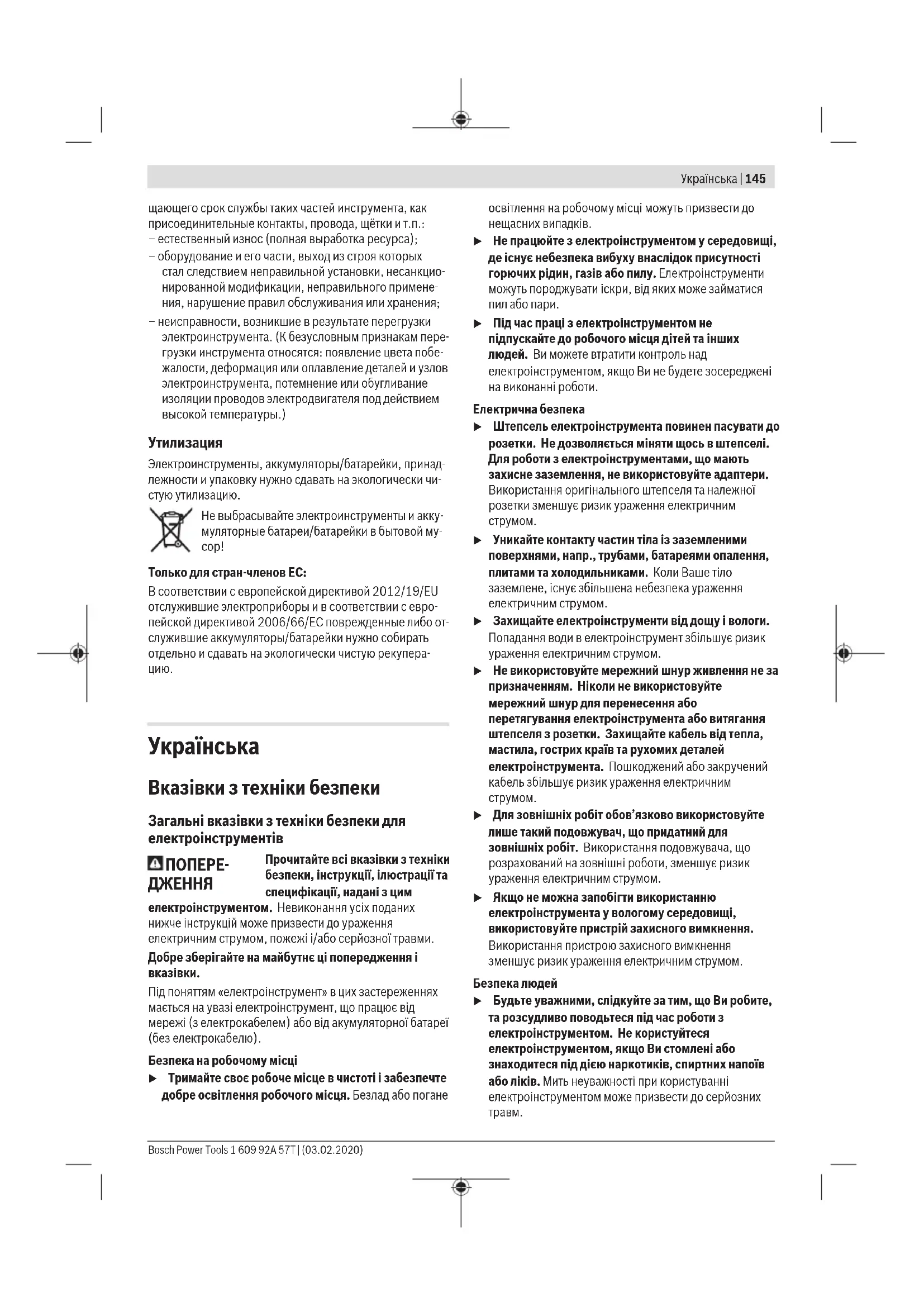

Вказівки з техніки безпеки Загальні вказівки з техніки безпеки для електроінструментів

Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроінструмент» в цих застереженнях мається на увазі електроінструмент, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці u Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. u Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроінструменти можуть породжувати іскри, від яких може займатися пил або пари. u Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над електроінструментом, якщо Ви не будете зосереджені на виконанні роботи. Електрична безпека u Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроінструментами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

u Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. u Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик ураження електричним струмом. u Не використовуйте мережний шнур живлення не за призначенням. Ніколи не використовуйте мережний шнур для перенесення або перетягування електроінструмента або витягання штепселя з розетки. Захищайте кабель від тепла, мастила, гострих країв та рухомих деталей електроінструмента. Пошкоджений або закручений кабель збільшує ризик ураження електричним

u Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. u Якщо не можна запобігти використанню електроінструмента у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей u Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроінструментом. Не користуйтеся електроінструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроінструментом може призвести до серйозних

Bosch Power Tools 1 609 92A 57T | (03.02.2020)146 | Українська u Використовуйте засоби індивідуального захисту. Завжди вдягайте захисні окуляри. Застосування засобів індивідуального захисту для відповідних умов, напр.,захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм. u Уникайте випадкового вмикання. Перш ніж увімкнути електроінструмент в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроінструмент вимкнений. Тримання пальця на вимикачі під час перенесення електроінструмента або підключення в розетку увімкнутого електроінструмента може призвести до травм. u Перед тим, як вмикати електроінструмент, приберіть налагоджувальні інструменти або гайковий ключ. Перебування налагоджувального інструмента або ключа в частині електроінструмента, що обертається, може призвести до травм. u Уникайте неприродного положення тіла. Завжди зберігайте стійке положення та тримайте рівновагу. Це дозволить Вам краще контролювати електроінструмент у небезпечних ситуаціях. u Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що

u Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. u Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми. Правильне поводження та користування електроінструментами u Не перевантажуйте електроінструмент. Використовуйте такий електроінструмент, що спеціально призначений для відповідної роботи. Зпридатним електроінструментом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. u Не користуйтеся електроінструментом з пошкодженим вимикачем. Електроінструмент, який не вмикається або не вимикається, є небезпечним і його треба відремонтувати. u Перед тим, як регулювати що-небудь в електроінструменті, міняти приладдя або ховати електроінструмент, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску електроінструмента. u Ховайте електроінструменти, якими Ви саме не користуєтеся, від дітей. Не дозволяйте користуватися електроінструментом особам, що не знайомі з його роботою або не читали ці вказівки. Використання електроінструментів недосвідченими особами може бути небезпечним. u Старанно доглядайте за електроінструментами і приладдям. Перевіряйте, щоб рухомі деталі електроінструмента були правильно розташовані та не заїдали, не були пошкодженими або у будь- якому іншому стані, який міг би вплинути на функціонування електроінструмента. Пошкоджені електроінструменти потрібно відремонтувати, перш ніж користуватися ними знову. Велика кількість нещасних випадків спричиняється поганим доглядом за електроінструментами. u Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. u Використовуйте електроінструмент, приладдя до нього, робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроінструментів для робіт, для яких вони не передбачені, може призвести до небезпечних

u Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

u Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить роботу пристрою протягом тривалого

Вказівки з техніки безпеки для вертикально- фрезерних машин u Завжди тримайте електроприлад за ізольовані рукоятки, оскільки ножовий вал може зачепити власний шнур живлення. Перерізання кабелю, який знаходиться під напругою, може призвести до зарядження металевих частин електроінструмента та до ураження електричним струмом. u Закріпіть оброблювану заготовку на стабільній основі за допомогою струбцин або у іншій зручний спосіб. Утримуванням оброблюваної заготовки в руці або її притисканням до себе не забезпечується її стабільне утримування, і вона може вийти з-під

u Допустима кількість обертів фрези повинна як мінімум відповідати максимальній кількості 1 609 92A 57T | (03.02.2020) Bosch Power ToolsУкраїнська | 147 обертів, що зазначена на електроінструменті. Фрези, що обертаються швидше дозволеного, можуть зламатися і розлетітися. u Фрези і інше приладдя має точно підходити до патрона (затискної цанги) Вашого електроінструмента. Робочий інструмент, що не точно пасує в затискач робочого інструмента, обертається нерівномірно, сильно вібрує і може призводити до втрати контролю над приладом. u Підводьте електроінструмент до оброблюваної деталі тільки увімкнутим. При застряванні електроприладу в оброблюваній деталі існує небезпека відскакування. u Не підставляйте руки в зону фрезерування і під фрезу. Другою рукою тримайтеся за додаткову рукоятку. Якщо обидві руки знаходяться на фрезі, вони не можуть бути поранені фрезою. u У жодному разі не фрезеруйте по металевих предметах, цвяхах або гвинтах/шурупах. Це може пошкодити фрезу і призвести до збільшеної вібрації. u Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними приладами або зверніться в місцеве підприємство електро-, газо- і водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призвести до ураження електричним струмом. u Не використовуйте тупі або пошкоджені фрези. Тупі або пошкоджені фрези призводять до завеликого тертя, можуть застрявати і призводять до дисбалансу. u Перед тим, як покласти електроінструмент, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що‑небудь, що призведе до втрати контролю над електроприладом. u Під час роботи тримайте електроінструмент міцно обома руками і зберігайте стійке положення. Двома руками Ви можете більш надійно працювати електроінструментом. u Ніколи не проковтуйте мініатюрні елементи живлення. Проковтування мініатюрного елемента живлення може протягом 2годин призвести до важких внутрішніх опіків і смерті. Тримайте мініатюрні елементи живлення у недоступному для дітей місці. У разі підозри на проковтування мініатюрного елемента живлення або його введення крізь інші природні отвори негайно зверніться до

u Виконуйте заміну батареї належним чином. Існує небезпека вибуху. u Не намагайтеся знову зарядити мініатюрний елемент живлення і на закорочуйте мініатюрний елемент живлення. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей. u Виймайте й утилізуйте розряджені мініатюрні елементи живлення згідно з приписами. Розряджені мініатюрні елементи живлення можуть втратити герметичність і пошкодити продукт або травмувати

u Не перегрівайте мініатюрний елемент живлення і не кидайте його у вогонь. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей. u Не пошкоджуйте мініатюрний елемент живлення і не розбирайте його. Мініатюрний елемент живлення може втратити герметичність, вибухнути, зайнятися і травмувати людей. u Не дозволяйте мініатюрному елементу живлення контактувати з водою. Вивільнений літій може увійти в реакцію з воднем води, викликаючи при цьому пожежу, вибух або травмування людей. Опис продукту і послуг Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації. Призначення приладу Електроінструмент призначений для фрезерування на жорсткій опорі в деревині, пластмасі та легких будівельних матеріалах пазів, країв, профілів та довгих отворів та для фрезерування з копірною гільзою. При роботі відповідними фрезами при зменшеній кількості обертів також можна оброблювати кольорові

Зображені компоненти Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком. (1) Права рукоятка (з ізольованою поверхнею) (2) Кнопка фіксації вимикача (3) Світлове кільце (GOF 1250 LCE) (4) Накидна гайка з затискною цангою (5)

(6) Фіксаторний важіль шпинделя (7) Гвинт до напрямних стрижнів паралельного упора (2шт.) (8) Захист від стружки (9) Ступінчастий упор Bosch Power Tools 1 609 92A 57T | (03.02.2020)148 | Українська (10) Юстирувальні гвинти ступінчастого упора (11) Плита ковзання (12) Гніздо під напрямні стрижні паралельного упора (13) Опорна плита (14) Обмежувач глибини (15) Гвинт фіксації обмежувача глибини (16) Кнопка нульової точки обмежувача глибини (GOF1250LCE) (17) Кнопка для перемикання одиниці вимірювання (мм/дюйми) (GOF1250LCE) (18) Вимикач цифрового індикатора глибини (GOF1250LCE) (19) Діапазон точного регулювання глибини фрезерування (20) Ліва рукоятка (з ізольованою поверхнею) (21) Дисплей (GOF1250LCE) (22) Кришка секції для батарейок (GOF1250LCE) (23) Важіль розблокування (24) Шкала для точного настроювання глибини фрезерування (25) Поворотна ручка для точного настроювання глибини фрезерування (26) Шкала для настроювання глибини фрезерування (GOF1250LCE) (27) Шибер з індексною позначкою (GOF1250LCE) (28) Коліщатко для встановлення кількості обертів (29)

(30) Патрубок для під’єднання всмоктувального шланга (31) Вилковий гайковий ключ з розміром під ключ19мм (32) Відсмоктувальний шланг (Ø 35мм)

(33) Паралельний упор (34) Напрямний стрижень паралельного упора (2шт.) (35) Гвинт для точного налаштування паралельного упора (2шт.) (36) Гвинт для попереднього налаштування паралельного упора (2шт.) (37) Поворотна ручка для точного налаштування паралельного упора (38) Регульована упорна планка паралельного упора (39) Перехідник до пилососа для паралельного упора

(40) Адаптер копірної гільзи SDS (41) Кріпильний гвинт адаптера копірної гільзи (2шт.) (42) Важіль розблокування адаптера копірної гільзи (43) Копірна гільза (44) Гвинт з циліндричною головкою для фіксації плити ковзання (5шт.) (45) Центрувальна оправка (46)

Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Вертикально-фрезерна машина GOF 1250 CE GOF 1250 LCE Товарний номер 3 601 F26 0.. 3 601 F26 1.. Номінальна споживана потужність Вт 1250 1250 Частота обертання холостого ходу об/хв 10000–24000 10000–24000 Встановлення кількості обертів ● ● Постійна електроніка ● ● Плавний пуск ● ● Під’єднання для пилососа ● ● Цифровий індикатор глибини – ● Світлове кільце – ● Сумісні затискні цанги мм

Висота ходу фрезерного блока мм 60 60 Вага відповідно до EPTA-Procedure01:2014 кг 3,6 3,7 Клас захисту / II / II Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Інформація щодо шуму і вібрації Рівень шумів визначений відповідно до EN62841-2-17. А-зважений рівень звукового тиску від електроприладу, як правило, становить: 93дБ(A); звукова потужність 104дБ(A). Похибка K= 3дБ. Вдягайте навушники! 1 609 92A 57T | (03.02.2020) Bosch Power ToolsУкраїнська | 149 Загальна вібрація a

(векторна сума трьох напрямків) і похибка K визначені відповідно до EN62841-2-17:

Зазначені в цих вказівках рівень вібрації і рівень емісії шуму вимірювалися за визначеною в стандартах процедурою; ними можна користуватися для порівняння приладів. Вони також придатні для попередньої оцінки рівня вібрації і рівня емісії шуму. Зазначені рівень вібрації і рівень емісії шуму стосуються основних робіт, для яких застосовується електроінструмент. Однак у разі застосування електроінструмента для інших робіт, роботи з іншим приладдям або у разі недостатнього технічного обслуговування рівень вібрації і рівень емісії шуму можуть бути іншими. В результаті рівень вібрації і рівень емісії шуму протягом всього робочого часу можуть значно зрости. Для точної оцінки рівня вібрації і рівня емісії шуму потрібно також враховувати інтервали часу, коли електроінструмент вимкнений або, хоча й увімкнений, але фактично не працює. Це може значно зменшити сумарний рівень вібрації і рівень емісії шуму протягом робочого часу. Визначте додаткові заходи безпеки для захисту оператора електроінструмента від вібрації, напр.: технічне обслуговування електроінструмента і робочих інструментів, нагрівання рук, організація робочих

u Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки. Вставляння фрези (див.мал.A) u При встановленні та зміні фрези радимо вдягати захисні рукавиці. В залежності від мети використання існують фрези різних моделей та якості. Фрези з високопродуктивної швидкорізальної сталі (HSS) призначені для обробки м'яких матеріалів, напр., м'яких порід деревини і пластмаси. Фрези з твердосплавною кромкою (HM) спеціально призначені для твердих і абразивних матеріалів, напр., для деревини твердих порід та алюмінію. Оригінальні фрези з великого асортименту приладдя Bosch можна отримати в спеціалізованому магазині. Використовуйте лише бездоганні і чисті фрези. – Поверніть важіль фіксації шпинделя(6) проти годинникової стрілки до упору (➊). За потреби поверніть шпиндель мотора від себе, щоб він чутно увійшов у зачеплення. – Відпустіть накидну гайку(4) ріжковим гайковим ключем(31) (розмір 19мм), повертаючи ключ за годинниковою стрілкою (➋). – Вставте фрезу в цангу. Хвостовик фрези має бути вставлений в цангу принаймні до позначки. – Затягніть накидну гайку(4) вилковим гайковим ключем(31) (розмір 19мм), повернувши проти годинникової стрілки. Повністю затисніть важіль фіксації шпинделя(6). u Не вставляйте фрези діаметром більше 50мм без монтованої копірної гільзи. Такі фрези не проходять через опорну плиту. u У жодному разі не затягуйте цангу накидною гайкою, доки не буде монтована фреза. Адже це може пошкодити цангу. Відсмоктування пилу/тирси/стружки Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров’я. Торкання або вдихання пилу може викликати у Вас, або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів. Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам. – За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій. – Слідкуйте за доброю вентиляцією на робочому місці. – Рекомендується вдягати респіраторну маску з фільтром класу P2. Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні. u Уникайте накопичення пилу на робочому місці. Пил може легко займатися. Під’єднання системи пиловідсмоктування (див.мал.B) Надіньте відсмоктувальний шланг (Ø 35мм)(32) (приладдя) на монтований перехідник до пилососа. Приєднайте відсмоктувальний шланг(32) до пилосмока (приладдя). Електроінструмент можна підключити безпосередньо до розетки універсального пилосмока Bosch з дистанційним пусковим пристроєм. Він автоматично вмикається при включенні електроприладу. Пиловідсмоктувач повинен бути придатним для роботи з оброблюваним матеріалом. Для відсмоктування особливо шкідливого для здоров’я, канцерогенного або сухого пилу потрібний спеціальний пиловідсмоктувач.

u Зважайте на напругу у мережі! Напруга в джерелі струму повинна відповідати даним на заводській табличці електроінструменту. Електроприлад, що розрахований на напругу 230В, може працювати також і при 220В. Bosch Power Tools 1 609 92A 57T | (03.02.2020)150 | Українська Початок роботи GOF 1250 LCE: після увімкнення мережної напруги світлове кільце(3) безперервно світиться для підсвічування поверхні оброблюваної заготовки. Вставте батарею (див. „Заміна батареї (GOF1250LCE) (див.мал.M)“, Сторінка152). У деяких моделях батарея уже вставлена. Зніміть пломбу з батареї, щоб активувати

За допомогою кнопки(17) налаштуйте необхідну одиницю вимірювання. Встановлення кількості обертів За допомогою коліщатка для встановлення кількості обертів(28) можна встановлювати необхідну кількість обертів також під час роботи. 1−2 Низька кількість обертів 3−4 Середня кількість обертів 5−6 Висока кількість обертів Значення, що містяться в таблиці, є орієнтовними. Необхідна кількість обертів залежить від матеріалу та умов роботи і може бути визначена методом випробувань. Матеріал Діаметр фрези

4–10 12–20 22–40 5–6 3–6 1–3 Деревостружкові

Після тривалої роботи на низькій частоті обертів дайте електроінструменту попрацювати для охолодження прибл. 3хвил. з максимальною частотою обертів на холостому ходу. Увімкнення/вимкнення Перед увімкненням налаштуйте глибину фрезерування (див. „Настроювання глибини фрезерування“, Сторінка150). Щоб увімкнути електроінструмент, натисніть на вимикач(29) і тримайте його натисненим. Щоб зафіксувати натиснутий вимикач(29), натисніть на фіксатор(2). Щоб вимкнути електроінструмент, відпустіть вимикач(29) або, якщо він зафіксований кнопкою фіксації(2), короткочасно натисніть на вимикач(29) та знову відпустіть його. Постійна електроніка Постійна електроніка забезпечує майже однакову кількість обертів при роботі на холостому ходу і під навантаженням; це забезпечує рівномірну продуктивність. Плавний пуск Електронна система плавного пуску обмежує обертальний момент при включенні та збільшує строк експлуатації мотора. Захист від перевантаження Захист від перевантаження запобігає недопустимо високому споживанню струму при надмірному навантаженні. Це може призводити до зменшення кількості обертів двигуна, в надзвичайному випадку навіть до зупинки двигуна. Після зменшення навантаження на електроінструмент двигун знову розганяється до робочої кількості обертів і продовжує працювати. Захист від повторного пуску Захист від повторного пуску запобігає неконтрольованому запуску електроінструмента після перебоїв з електропостачанням. Щоб знову увімкнути електроінструмент, вимкніть вимикач(29), а потім знову увімкніть електроінструмент. Важіль розблокування (див.мал.C) Повернення важеля розблокування(23) у вихідне положення здійснюється автоматично при відпусканні. Для надійнішого утримання важіль розблокування(23) потрібно відводити до упору. Утримувати можна, якщо необхідне регулювання. Для цього встановіть ключ- шестигранник (4мм) в отвір у рукоятці. Для збільшення утримуючої сили повертайте ключ-шестигранник за годинниковою стрілкою, для зменшення утримуючої сили — проти годинникової стрілки. Настроювання глибини фрезерування u Настроювання глибини фрезерування дозволяється виконувати лише на вимкненому електроінструменті. Грубе настроювання глибини фрезерування (див.мал.D і E) здійснюється наступним чином: – Приставте електроінструмент з монтованою фрезою до оброблюваного матеріалу. – За допомогою поворотної ручки(25) встановіть інтервал точного настроювання по центру. Для цього повертайте поворотну ручку(25) до тих пір, поки позначки(19) не збігатимуться, як показано на малюнку. Після цього поверніть шкалу(24) на 0. (19) – Встановіть ступінчастий упор(9) на найнижчий ступінь; ступінчастий упор має відчутно зайти в зачеплення. 1 609 92A 57T | (03.02.2020) Bosch Power ToolsУкраїнська | 151 – Відпустіть гвинт(15) на обмежувачі глибини(14), щоб обмежувач глибини (14) міг вільно рухатися. – Притисніть важіль розблокування(23) назад і повільно опустіть вертикально-фрезерну машину вниз, щоб фреза(5) доторкнулася до поверхні заготовки. Знову відпустіть важіль розблокування(23), щоб зафіксувати це положення. – Притисніть обмежувач глибини(14) вниз, щоб він сів на ступінчастий упор(9). GOF 1250 LCE: увімкніть цифровий індикатор глибини на вимикачі(18). Натисніть кнопку(16) для налаштування нульової точки обмежувача глибини(14). GOF 1250 CE: встановіть шибер з індексною позначкою(27) в положення 0 на шкалі глибини фрезерування(26). – Встановіть обмежувач глибини(14) на бажану глибину фрезерування і міцно затягніть гвинт(15) на обмежувачі глибини(14). GOF1250CE: слідкуйте за тим, щоб шибер з індексною позначкою(27) більше не зсунувся. – Притисніть важіль розблокування(23) та підніміть вертикально-фрезерну машину у найвище положення. При великій глибині фрезерування рекомендується здійснювати обробку в декілька заходів, знімаючи кожного разу матеріал потроху. За допомогою ступінчастого упора(9) можна розділити операцію фрезерування на декілька етапів. Для цього встановіть ступінчастий упор на найнижчий для бажаної глибини фрезерування рівень і здійснюйте перші операції обробки спочатку на вищому рівні. Відстань між рівнями можна змінювати, повертаючи юстирувальні гвинти(10). Після пробного фрезерування повертанням поворотної ручки(25) можна налаштувати глибину фрезерування точно на бажаний рівень; для збільшення глибини фрезерування повертайте поворотну ручку за годинниковою стрілкою, для зменшення глибини фрезерування — проти годинникової стрілки. Шкала(24) використовується для орієнтації. За один оберт глибина фрезерування змінюється прибл. на 2,0мм, одна поділка на нижньому краю шкали(24) відповідає 0,1мм. Максимальний діапазон регулювання становить ±8мм. Приклад: бажана глибина фрезерування становить 10,0мм, пробне фрезерування показало глибину фрезерування 9,6мм. – Поверніть шкалу(24) на 0. – Поверніть поворотну ручку(25) на 0,4 мм/4 поділки (різниця між заданим і фактичним значенням) за годинниковою стрілкою. – Перевірте вибрану глибину фрезерування, здійснивши ще одне пробне фрезерування. GOF 1250 CE: після налаштування глибини фрезерування більше не міняйте положення шибера(27) на обмежувачі глибини(14), щоб ви завжди могли бачити актуальну глибину фрезерування на шкалі(26). GOF 1250 LCE: актуальна глибина фрезерування відображається на дисплеї(21). Вказівки щодо роботи u Захищайте фрезу від поштовхів і ударів. Напрямок і процедура фрезерування (див.мал.F) u Фрезерування повинне здійснюватися проти напрямку обертання фрези (5) (зустрічне фрезерування). При фрезеруванні в напрямку обертання фрези (попутне фрезерування) електроінструмент може вирватися у Вас з рук. Встановіть потрібну глибину фрезерування (див. „Настроювання глибини фрезерування“, Сторінка150). Приставте електроінструмент з монтованою фрезою до оброблюваного матеріалу та увімкніть. Притисніть важіль розблокування(23) назад та проведіть вертикально-фрезерною машиною до упору у напрямку опорної плити(13). Знову відпустіть важіль розблокування(23), щоб зафіксувати цю глибину

Здійснюйте фрезерування з рівномірною подачею. Після закінчення операції фрезерування знову встановіть вертикально-фрезерну машину у найвище

Вимкніть електроінструмент. Фрезерування з додатковим упором (див.мал.G) Для обробки великих деталей, наприклад при фрезеруванні пазів, можна закріпити на оброблювальній деталі дошку або рейку в якості додаткового упора та водити вертикально-фрезерною машиною уздовж додаткового упора. Водіть вертикально-фрезерною машиною з плоского боку плити ковзання уздовж додаткового упора. Кромкове або профільне фрезерування При кромковому або профільному фрезеруванні без паралельного упора фрезу необхідно обладнати напрямною цапфою або шарикопідшипником. Підведіть увімкнений електроприлад збоку до оброблювальної деталі, щоб напрямна цапфа або шарикопідшипник фрези прилягав до краю оброблювальної деталі. Ведіть електроінструмент уздовж краю заготовки. Слідкуйте за тим, щоб зберігати прямий кут. Занадто сильне натискання може пошкодити край заготовки. Фрезерування з паралельним упором (див.мал.H) Встановіть паралельний упор(33) напрямними стрижнями(34) в опорну плиту(13) і затисніть його гвинтами(7) відповідно до необхідного значення. Гвинтами-баранчиками(36) і(35) паралельний упор можна додатково налаштовувати в довжину. За допомогою поворотної ручки(37) можна, відпустивши обидва гвинти-баранчики(35), точно налаштувати довжину. При цьому за один оберт довжина Bosch Power Tools 1 609 92A 57T | (03.02.2020)152 | Українська міняється на 2,0мм, кожна поділка на поворотній ручці(37) відповідає 0,1мм. За допомогою упорної планки(38) можна змінити поверхню прилягання паралельного упора. Водіть увімкненим електроінструментом уздовж краю оброблюваного матеріалу з рівномірною подачею, натискаючи збоку на паралельний упор. При фрезеруванні з паралельним упором(33) всмоктування пилу/стружки має здійснюватися через спеціальний перехідник до пилососа(39). Перехідник до пилососа може залишатися встановленим. Фрезерування з циркульним адаптером (приладдя) Для круглого фрезерування можна використовувати циркульний адаптер. Фрезерування з напрямною рейкою (приладдя) За допомогою напрямної рейки і адаптера напрямної шини можна здійснювати прямолінійні операції. Фрезерування з копірною гільзою (див.мал.I–L) За допомогою копірної гільзи(43) можна переносити на оброблювані деталі контури зразків та шаблонів. Оберіть копірну гільзу відповідно до товщини шаблона або зразка. Через виступаючу висоту копірної гільзи мінімальна товщина шаблона повинна становити 8мм. Для використання копірної гільзи(43) спочатку потрібно вставити адаптер копірної гільзи SDS(40) у плиту ковзання(11). Вставте адаптер копірної гільзи(40) вгорі на плиту ковзання(11) та прикрутіть 2 кріпильними гвинтами(41). Слідкуйте за тим, щоб важіль розблокування адаптера копірної гільзи(42) міг вільно

Посуньте важіль розблокування(42) у напрямку стрілки та вставте копірну гільзу(43) знизу в адаптер копірної гільзи SDS(40). При цьому кодовані кулачки повинні відчутно зайти у зачеплення в прорізах копірної гільзи(43). Перевірте відстань від центру фрези до краю копірної гільзи (див. „Вирівняйте опорну плиту по центру (див.мал.N)“, Сторінка152). u Діаметр фрези має бути менший за внутрішній діаметр копірної гільзи. Фрезерування Підведіть увімкнений електроінструмент з копірною гільзою(43) до шаблону. Притисніть важіль розблокування(23) назад і повільно опустіть вертикально-фрезерну машину вниз до досягнення налаштованої глибини фрезерування. Знову відпустіть важіль розблокування(23), щоб зафіксувати цю глибину врізання. Ведіть електроінструмент з виступаючою копірною гільзою(43) вздовж шаблона, притискаючи збоку. Вирівняйте опорну плиту по центру (див.мал.N) Щоб відстань від центру фрези до краю копірної гільзи всюди була однаковою, за необхідності копірну гільзу(43) та плиту ковзання(11) можна відцентрувати відносно одна одної. Притисніть важіль розблокування(23) назад та проведіть вертикально-фрезерною машиною до упору у напрямку опорної плити(13). Знову відпустіть важіль розблокування(23), щоб зафіксувати цю глибину

Відпустіть кріпильні гвинти(44) прибл. на 2оберти, щоб опорна плита(11) могла вільно рухатися. Встановіть центрувальну оправку(45) у патрон, як показано на малюнку. Затягніть накидну гайку вручну, щоб центрувальна оправка могла вільно рухатися. Вирівняйте центрувальну оправку(45) та копірну гільзу(43) відносно одна одної, трохи пересунувши опорну плиту(11). Знову міцно затягніть кріпильні гвинти(44). Зніміть центрувальну оправку(45) з патрона. Притисніть важіль розблокування(23) та підніміть вертикально-фрезерну машину у найвище положення. Заміна батареї (GOF1250LCE) (див.мал.M) Посуньте кришку секції для батарейок(22) вгору і вийміть батарею. Вставте нову батарею (тип CR2032). Позитивний полюс батареї має вказувати вперед у напрямку кришки секції для батарейок(22). Вставте ущільнення(46) і закрийте кришку секції для батарейок(22). Технічне обслуговування і сервіс Технічне обслуговування і очищення u Перед будь-якими маніпуляціями з електроприладом витягніть штепсель з розетки. u Для якісної і безпечної роботи тримайте електроприлад і вентиляційні отвори в чистоті. u У екстремальних умовах застосування за можливості завжди використовуйте відсмоктувальний пристрій. Часто очищуйте вентиляційні щілини пензлем та під’єднуйте інструмент через пристрій захисного вимкнення (PRCD). При обробці металів усередині електроінструмента може осідати електропровідний пил. Це може позначитися на захисній ізоляції електроінструмента. Якщо треба поміняти під’єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек. Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість 1 609 92A 57T | (03.02.2020) Bosch Power ToolsҚазақ | 153 на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Електроінструменти, акумулятори/батареї, приладдя і упаковку треба здавати на екологічно чисту повторну

Не викидайте електроінструменти та акумуляторні батареї/батарейки в побутове

Лише для країнЄС: Відповідно до європейської директиви 2012/19/EU електроінструменти, що вийшли із вживання, та відповідно до європейської директиви 2006/66/EC пошкоджені або відпрацьовані акумуляторні батареї/ батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом.

Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Технічна документація зберігається у: * Вертикально-
