| Тип продукту | Бездротовий фрезер (спіральна пила) |
| Марка | Bosch |
| Модель | GCU 18V30 Professional |
| Категорія | Фрезер (кромковий) |
| Живлення | Літій-іонний акумулятор 18 В (система Bosch 18 В) |
| Холостий хід | 30 000 об/хв |
| Сумісні цанги | 3,17 мм (1/8"), 3,96 мм (5/32"), 6,35 мм (1/4") |
| Вага (згідно EPTA) | 1,3 – 2,6 кг (залежно від акумулятора) |
| Максимальна глибина різання | 32 мм |
| Рівень шуму (звуковий тиск) | 95 дБ(А) |
| Рівень звукової потужності | 106 дБ(А) |
| Вібрація (загальне значення) | 4,4 м/с² (похибка K=1,5 м/с²) |
| Температура зберігання | -20 °C до +50 °C |
| Рекомендована температура заряджання | 0 °C до +35 °C |
| Сумісні матеріали | Гіпсокартон, пластик, сухі стіни, легкі неметалеві матеріали |
| Основні функції | Різання без попереднього свердління, регулювання глибини, світлодіодне підсвічування, адаптоване всмоктування |
| Безпека | Блокування шпинделя, вимикач увімк./вимк., подвійне блокування акумулятора, захист від випадкового повторного запуску |
| Обслуговування та очищення | Очищайте вентиляційні отвори, замінюйте цанги при пошкодженні, використовуйте м'яку щітку |
| Запасні частини та ремонтопридатність | Запасні частини доступні через сервісний центр Bosch або www.bosch-pt.fr |
| Включені аксесуари | Упор глибини, адаптер для всмоктування, рожковий ключ (16 мм), цанга |
| Сумісність зарядних пристроїв | GAL 18..., GAX 18..., GAL 36... |
| Гарантія | Перегляньте інструкцію або сайт Bosch щодо умов |
Часті запитання - GCU 18V30 Professional BOSCH
Питання користувачів про GCU 18V30 Professional BOSCH
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого фрезер у форматі PDF безкоштовно! Знайдіть свій посібник GCU 18V30 Professional - BOSCH і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. GCU 18V30 Professional бренду BOSCH.
ПОСІБНИК КОРИСТУВАЧА GCU 18V30 Professional BOSCH
цк Оригінальна інструкція з
експлуатації

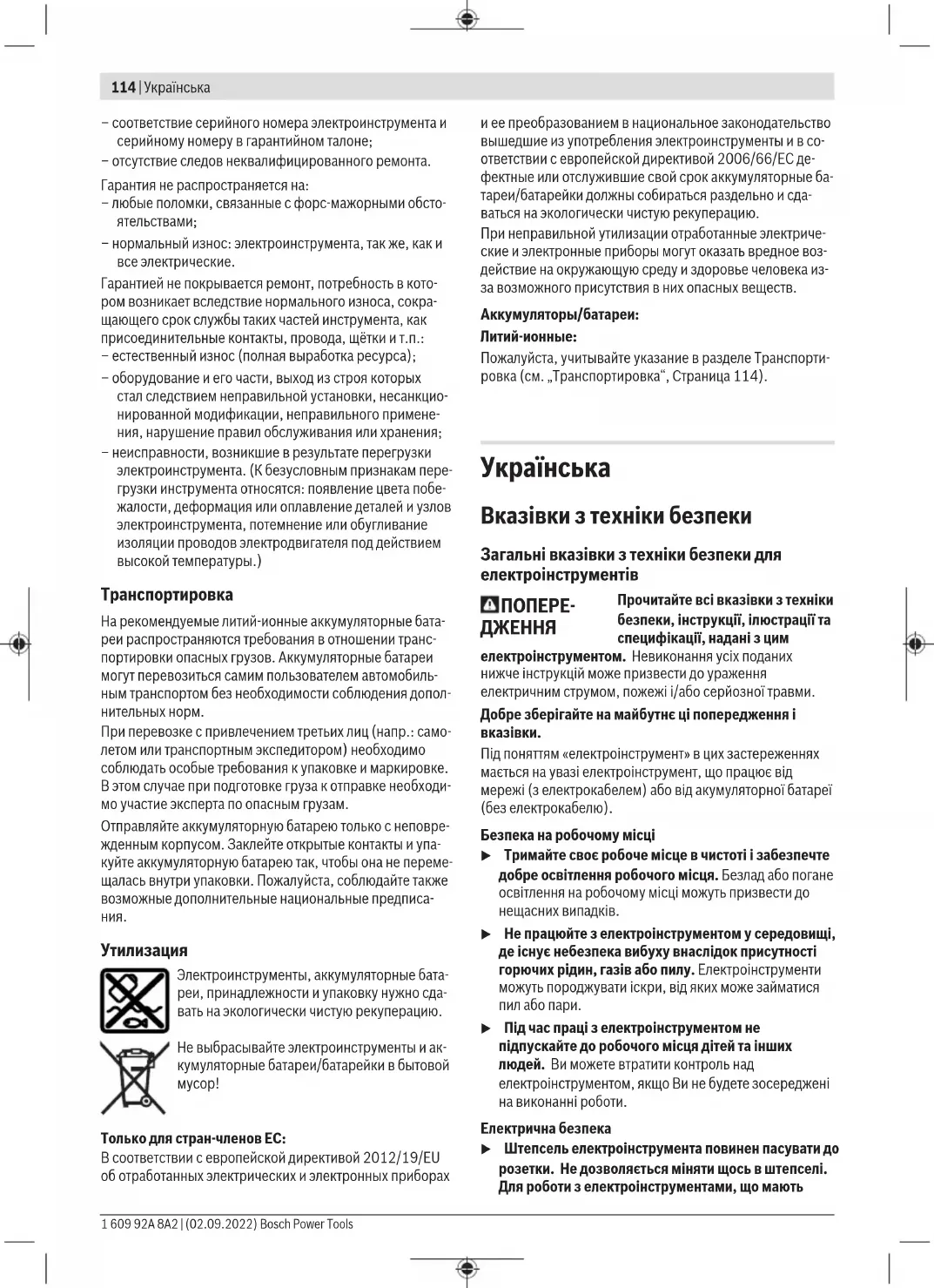

Українська ...... Сторінка 114
Казак......Бет 121
Тип аккумулятора ProCORE18V...
Вказівки з техніки безпеки
Загальні вказівки з техніки безпеки для електроінструментів
ПОПЕРЕ- ДЖЕННЯ
Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим
електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми.
Добре зберігайте на майбутнє ці попередження і вказівки.
Під поняттям «електроінструмент» в цих застереженнях мається на увазі електроінструмент, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).
Безпека на робочому місці
Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.
Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроінструменти можуть породжувати іскри, від яких може займатися пил або пари.
Під час праці з електроінструментом не підпускайте до робочого місяця дітей та інших людей. Ви можете втратити контроль над електроінструментом, якщо Ви не будете зосереджені на виконанні роботи.
Електрична безпека
▶ Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроінструментами, що мають
захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом.
Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом.
Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик ураження електричним струмом.
He використовуйте мережний шнур живлення не за призначенням. Ніколи не використовуйте мережний шнур для перенесення або перетягування електроінструмента або витягання штепселя з розетки. Захищайте кабель від тепла, мастила, гострих країв та рухомих деталей електроінструмента. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.
Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.
Якщо не можна запобігти використанню електроінструмента у вологому середовищі, використовуйте пристрій захисного вимкнення.
Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.
Безпека людей
▶ Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроінструментом. Не користуйтеся електроінструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроінструментом може призвести до серйозних травм.
▶ Використовуйте засоби індивідуального захисту. Завжди вдягайте захисні окуляри. Застосування засобів індивідуального захисту для відповідних умов, напр., захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.
Уникайте випадкового вмикання. Перш ніж увімкнути електроінструмент в електромережу або під'єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроінструмент вимкнений. Тримання пальця на вимикачі під час перенесення електроінструмента або підключення в розетку увімкнутого електроінструмента може призвести до травм.
▶ Перед тим, як вмикати електроінструмент, приберіть налагоджувальні інструменти або гайковий ключ. Перебування налагоджувального
інструмента або ключа в частині електроінструмента, що обертається, може призвести до травм.
Уникайте неприродного положення тіла. Завжди зберігайте стійке положення та тримайте рівновагу. Це дозволить Вам краще контролювати електроінструмент у небезпечних ситуаціях.
Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.
Якщо існує можливість монтувати
пиловідсмоктувальні або пилоуловлюючі пристрої,
переконайтеся, щоб вони були добре під'єднані та
правильно використовувалися. Використання
пиловідсмоктувального пристрою може зменшити
небезпеки, зумовлені пилом.
Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми.
Правильне поводження та користування електроінструментами
He перевантажуйте електроінструмент.
Використовуйте такий електроінструмент, що
спеціально призначений для відповідної роботи.
З придатним електроінструментом Ви з меншим
ризиком отримаєте кращі результати роботи, якщо
будете працювати в зазначеному діапазоні потужності.
▶ Не користуйтеся електроінструментом з пошкодженим вимикачем. Електроінструмент, який не вмикається або не вимикається, є небезпечним і його треба відремонтувати.
▶ Перед тим, як регулювати що-небудь в електроінструменті, міняти приладдя або ховати електроінструмент, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску електроінструмента.
Ховайте електроінструменти, якими Ви саме не користуєтеся, від дітей. Не дозволяйте користуватися електроінструментом особам, що не знайомі з його роботою або не читали ці вказівки.
Використання електроінструментів недосвідченими особами може бути небезпечним.
Старанно доглядайте за електроінструментами і приладдям. Перевіряйте, щоб рухомі деталі електроінструмента були правильно розташовані та не заїдали, не були пошкодженими або у будьякому іншому стані, який міг би вплинути на функціонування електроінструмента. Пошкоджені електроінструменти потрібно відремонтувати, перш ніж користуватися ними знову. Велика кількість нещасних випадків спричиняється поганим доглядом за електроінструментами.
116 | Українська
- Trимайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації.
Використовуйте електроінструмент, приладдя до нього, робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроінструментів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.
Trимайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.
Правильне поводження та користування електроінструментами, що працюють на акумуляторних батареях
Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.
Використовуйте в електроінструментах лише рекомендовані акумуляторні батареї.
Використання інших акумуляторних батарей може призводити до травм та пожежі.
Не зберігайте акумуляторну батарею, якою Ви саме не користуєтеся, поряд із канцелярськими скріпками, ключами, цвяхами, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу.
▶ При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.
He використовуйте пошкоджені або модифіковані акумулятори або електроінструменти. Пошкоджені або модифіковані акумулятори можуть повестися неочікувано, що може призвести до пожежі, вибуху або ризику травми.
He піддавайте акумулятор або електроінструмент дії вогню або високих температур. Вогонь або температури вищі за 130 °C можуть призвести до вибуху.
Виконуйте всі вказівки із заряджання і не заряджайте акумулятор або електроінструмент за температур, що виходять за вказані в інструкції межі. Неправильне заряджання або заряджання за
температур, що виходять за вказані межі, може пошкодити батарею і підвищити ризик займання.
Сервіс
Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить роботу пристрою протягом тривалого часу.
Ніколи не обслуговуйте пошкоджені акумулятори. Обслуговувати акумулятори дозволяється лише виробнику або авторизованим сервісним організаціям.
Вказівки з техніки безпеки для фрезерних машин для обробки країв
Закріпіть оброблювану заготовку на стабільній основі за допомогою струбцин або у іншій зручний спосіб. Утримуванням оброблюваної заготовки в руці або її притисканням до себе не забезпечується її стабільне утримування, і вона може вийти з-під контролю.
Допустима кількість обертів фрези повинна як мінімум відповідати максимальній кількості обертів, що зазначена на електроінструменті. Фрези, що обертаються швидше дозволеного, можуть зламатися і розлетітися.
Фрези і інше приладдя має точно підходити до патрона (затискної цанги) Вашого електроінструмента. Робочий інструмент, що не точно пасує в затискач робочого інструмента, обертається нерівномірно, сильно вібрує і може призводити до втрати контролю над приладом.
Підводьте електроінструмент до оброблюваної деталі тільки увімкнутим. При застряванні електроприладу в оброблюваній деталі існує небезпека відскакування.
У жодному разі не фрезеруйте по металевих предметах, цвяхах або гвинтах/шурупах. Це може пошкодити фрезу і призвести до збільшеної вібрації.
Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними приладами або зверніться в місцеве підприємство електро-, газо- і водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним цінностям.
▶ Не використовуйте тупі або пошкоджені фрези.
Тупі або пошкоджені фрези призводять до завеликого тертя, можуть застрявати і призводять до дисбалансу.
▶ Перед тим, як покласти електроінструмент, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що-небудь, що призведе до втрати контролю над електроприладом.
▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Акумуляторна батарея може займатись або вибухати. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.
▶ Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання.
Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили можна пошкодити акумуляторну батарею. Можно-
внутрішнє коротке замикання, загоряння, утворення
диму, вибух або перегрів акумуляторної батареї.
▶ Використовуйте акумуляторну батарею лише у виробах виробника. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження.
Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, бруду, води та вологи. Існує небезпека вибуху і короткого замикання.
Опис продукту і послуг
Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм.
Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації.
Призначення приладу
Електроінструмент призначений для різання штукатурки, пластику, гіпсокартону та неметалевих легких будівельних матеріалів.
Зображені компоненти
Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком.
(1) Робочий інструмент ^a)
(2) Регульований обмежувач глибини
(3) Перехідник для пиловловлювача
(4) Робоче підсвічування
(5) Вимикач
(6) Акумуляторна батарея ^a)
(7) Кнопка розблокування акумуляторної батареї ^a)
(8) Фіксатор шпинделя
(9) Кріпильний гвинт для регульованого обмежувача глибини
(10) Рукоятка (з ізольованою поверхнею)
(11) Затискна цанга
(12) Накидна гайка
(13) Вилковий гайковий ключ (16 мм)
(14) Патрон
(15) Відсмоктувальний шланг ^a)
a) Зображене або описане приладдя не входить в стандартний комплект поставки. Повний асортимент приладдя ви знайдете в нашій програмі приладдя.
Технічні дані
| Спіральна пилка GCU 18V-30 | ||
| Товарний номер | 3 601 JK8 0.. | |
| Номінальна напруга V= 18 | ||
| Частота обертання холостого ходу ^1) | хвил ^-1 | 30000 |
| Під’єднання для пилосмока ● | ||
| Сумісні затискні цанги мм 3,17 (1/8") / | 3,96 (5/32") /6,35 (1/4") | |
| Вага відповідно доEPTA-Procedure 01:2014 ^3) | кг 1,3–2,6 | |
| Рекомендована температура навколишнього середовища при заряджанні | °C 0 ... +35 | |
| Допустима температура навколишнього середовища при експлуатації ^C) і при зберіганні | °C -20 ... +50 | |
| Рекомендовані акумуляторні батареї | GBA 18V...ProCORE18V... | |
| Рекомендовані зарядні пристрої | GAL 18...GAX 18...GAL 36.... | |
A) Виміряно за температури 20–25 °C з акумулятором ProCORE18V 4.0Ah.
В) в залежності від використовуваної акумуляторної батареї
C) Обмежена потужність при температурі < 0 °C.
Інформація щодо шуму і вібрації
Рівень шумів визначений відповідно до EN 62841-2-17.
А-зважений рівень звукового тиску від електроприладу, як правило, становить: 95 дБ(А); звукова потужність 106 дБ(А). Похибка К = 3 дБ.
Вдягайте навушники!
Загальна вібрація a_n (векторна сума трьох напрямків) і похибка К визначені відповідно до EN 62841-2-17: a_n = 4, 4 M/c^2, K = 1, 5 M/c^2 .
Зазначені в цих вказівках рівень вібрації і рівень емісії шуму вимірювалися за визначеною в стандартах процедурою; ними можна користуватися для порівняння приладів. Вони також придатні для попередньої оцінки рівня вібрації і рівня емісії шуму.
Зазначені рівень вібрації і рівень емісії шуму стосуються основних робіт, для яких застосовується електроінструмент. Однак у разі застосування електроінструмента для інших робіт, роботи з іншим приладдям або у разі недостатнього технічного
118 | Українська
обслуговування рівень вібрації і рівень емісії шуму можуть бути іншими. В результаті рівень вібрації і рівень емісії шуму протягом всього робочого часу можуть значно зрости.
Для точної оцінки рівня вібрації і рівня емісії шуму потрібно також враховувати інтервали часу, коли електроінструмент вимкнений або, хоча й увімкнений, але фактично не працює. Це може значно зменшити сумарний рівень вібрації і рівень емісії шуму протягом робочого часу.
Визначте додаткові заходи безпеки для захисту оператора електроінструмента від вібрації, напр.: технічне обслуговування електроінструмента і робочих інструментів, нагрівання рук, організація робочих процесів.
Акумуляторна батарея
Bosch продає акумуляторні електроінструменти також без акумулятора. На упаковці зазначено, чи входить акумулятор в комплект поставки вашего електроінструмента.
Заряджання акумуляторної батареї
Використовуйте лише зарядні пристрої, зазначені в технічних даних. Лише на ці зарядні пристрої розрахований літієво-іонний акумулятор, що використовується у Вашому приладі.
Вказівка: літій-іонні акумулятори постачаються частково зарядженими відповідно до міжнародних правил транспортування. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити.
Вставляння акумуляторної батареї
Посуньте заряджену акумуляторну батарею в гніздо для акумуляторної батареї, щоб вона відчутно увійшла у зачеплення.
Виймання акумуляторної батареї
Щоб витягти акумуляторну батарею, натисніть на кнопку розблокування і витягніть акумуляторну батарею. Не застосовуйте при цьому силу.
В акумуляторі передбачено 2 ступені блокування, щоб запобігти випадінню акумулятора при ненавмисному натисканні на кнопку розблокування акумулятора. Встромлений в електроінструмент акумулятор тримається у положенні завдяки пружині.
Індикатор зарядженості акумуляторної батареї
Зелені світлодіоди індикатора зарядженості акумуляторної батареї показують ступінь зарядженості акумулятора. З міркувань техніки безпеки опитувати стан зарядженості акумулятора можна лише при зупиненому електроінструменті.
Натисніть кнопку індикатора зарядженості акумуляторної батареї –або , щоб відобразити ступінь зарядженості. Це можна зробити і тоді, коли акумуляторна батарея витягнута з електроінструмента.
Якщо після натискання на кнопку індикатора зарядженості акумуляторної батареї жоден світлодіод не загоряється, акумулятор вийшов з ладу і його треба замінити.
Тип акумуляторної батареї GBA 18V...
Світлодіод Ємність
| Свічення 3-х зелених 60–100 % | |
| Свічення 2-х зелених 30–60 % | |
| Свічення 1-го зеленого 5–30 % | |
| Блимання 1-го зеленого 0–5 % |
Тип акумуляторної батареї ProCORE18V...
Світлодіод Ємність
| Свічення 5-и зелених 80–100 % | |
| Свічення 4-х зелених 60–80 % | |
| Свічення 3-х зелених 40–60 % | |
| Свічення 2-х зелених 20–40 % | |
| Свічення 1-го зеленого 5–20 % | |
| Блимання 1-го зеленого 0–5 % |
Вказівки щодо оптимального поводження з акумулятором
Захищайте акумулятор від вологи і води.
Зберігайте акумулятор лише за температури від -20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині.
Час від часу прочищайте вентиляційні отвори акумулятора м'яким, чистим і сухим пензликом.
Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.
Зважайте на вказівки щодо видалення.
Монтаж
▶ Перед усіма маніпуляціями з електроінструментом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберігännі виймайте акумуляторну батарею з електроінструменту. При ненавмисному включенні вимикача існує небезпека поранення.
Заміна робочого інструмента
▶ При встановленні та зміні робочого інструменту радимо вдягати захисні рукавиці.
Оригінальні робочі інструменти з великого асортименту приладдя Bosch можна отримати в спеціалізованому магазині.
Заміна затискної цанги (див. мал. А)
Зніміть кріпильний гвинт (9) та обмежувач глибини (2) разом із перехідником для видалення пилу (3).
В залежності від розміру робочого інструменту, перед його встановленням необхідно замінити накидну гайку (12) на цангу (11).
Якщо затискна цанга вже монтована, виконайте кроки, описані в наступному розділі.
Затискна цанга (11) повинна сидіти в накидній гайці з невеликим люфтом. Накидна гайка (12) повинна легко монтуватись. Якщо накидна гайка або затискна цанга пошкоджені, негайно поміняйте їх.
Натисніть на фіксатор шпинделя (8) і тримайте його натиснутим. За необхідності поверніть шпиндель двигуна вручну, поки він не зафіксується.
Загвинтіть накидну гайку (12) за допомогою гайкового ключа (13), повернувши її в напрямку обертання ①.
Відпустіть фіксатор шпинделя.
За потреби очистіть перед монтажем всі деталі за допомогою м'якого пензлика або продуйте їх стиснутим повітрям.
Надіньте нову накидну гайку на патрон (14).
Злегка затягніть накидну гайку, повернувши її в напрямку обертання ②.
▶ У жодному разі не затягуйте затискну цангу накидною гайкою, доки не буде встановлено робочий інструмент. Інакше можна пошкодити цангу.
Вставте обмежувач глибини (2) разом з перехідником для видалення пилу (3) в електроінструмент і закріпіть його гвинтом (9).
Встановлення робочого інструмента (див. мал. В)
▶ При встановленні та зміні робочого інструменту радимо вдягати захисні рукавиці.
Залежно від області застосування робочі інструменти можуть бути різних конструкцій та якості.
Робочі інструменти з напрямною насадкою підходять для різання гіпсокартону.
Робочі інструменти з гвинтовою канавкою підходять для різання плит ОСБ, ДСП, фанери, пінопласту та пластмас.
Оригінальні робочі інструменти з великого асортименту приладдя Bosch можна отримати в спеціалізованому магазині.
Використовуйте лише бездоганні і чисті робочі інструменти.
- Зніміть кріпильний гвинт (9). Зніміть обмежувач глибини (2) разом з перехідником для видалення пилу (3).
– Натисніть на фіксатор шпинделя (8) і тримайте його натиснутим. За необхідності поверніть шпиндель двигуна вручну, поки він не зафіксується.
– Відкрутіть накидну гайку (12) за допомогою гайкового ключа (13), повернувши її в напрямку обертання ①.
– Вставте робочий інструмент в цангу. Хвостовик робочого інструменту має зайти в затискну цангу принаймні на 20 мм.
- Міцно затягніть накидну гайку (12) за допомогою гайкового ключа (13), повернувши її в напрямку обертання ②. Відпустіть фіксатор шпинделя (8).
– Встановіть обмежувач глибини (2) разом з перехідником для видалення пилу (3). Закріпіть кріпильним гвинтом (9).
▶ У жодному разі не затягуйте затискну цангу накидною гайкою, доки не буде встановлено робочий інструмент. Інакше можна пошкодити цангу.
Відсмоктування пилу/тирси/стружки
Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров'я. Торкання або вдихання пилу може викликати у Вас, або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів.
Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам.
– За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій.
– Слідкуйте за доброю вентиляцією на робочому місці.
– Рекомендується вдягати респіраторну маску з фільтром класу P2.
Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні.
Уникайте накопичення пилу на робочому місці. Пил може легко займатися.
Під'єднання системи пиловідсмоктування (див. мал. С)
Вставте обмежувач глибини для видалення пилу (3) у демонтований обмежувач глибини (2). Встановіть обмежувач глибини з кріпильним гвинтом (9) на електроінструмент.
Встановіть відсмоктувальний шланг (∅ 35 мм) (15) (приладдя) на монтований перехідник (3) до пилосмока.
Приєднайте відсмоктувальний шланг (15) до пилосмока (приладдя). Огляд можливих пилосмоків міститься в кінці цієї інструкції.
Пиловідсмоктувач повинен бути придатним для роботи з оброблюваним матеріалом.
Для відсмоктування особливо шкідливого для здоров'я, канцерогенного або сухого пилу потрібен спеціальний пиловідсмоктувач.
Робота
Налаштування обмежувача глибини (див. мал. D)
Налаштування глибини різання дозволяється виконувати лише на вимкненому електроінструменті.
Налаштування глибини різання виконується наступним чином:
– Прикладіть обмежувач глибини (2) до заготовки.
– Послабте кріпильний гвинт (9), щоб відрегулювати обмежувач глибини (2).
– Посуньте обмежувач глибини (2) на бажане місце та міцно затягніть кріпильний гвинт (9).
– Перед початком роботи переконайтеся, що за заготовкою достатньо місця, щоб робочий інструмент не вдарявся об тверду поверхню.
Початок роботи
Увімкнення/вимкнення
Перед увімкненням налаштуйте глибину різання.
Щоб увімкнути електроінструмент, натисніть на вимикач (5) і тримайте його натисненим.
Для вимкнення відпустіть вимикач (5).
Вказівки щодо роботи
- Захищайте робочий інструмент від поштовхів і ударів.
Електроінструмент можна використовувати для різання матеріалу товщиною до 32 мм.
Вирізи будь-якої форми можливі без попереднього свердління шляхом врізання робочого інструменту під час роботи електроінструменту.
Технічне обслуговування і сервіс
Технічне обслуговування і очищення
▶ Перед усіма маніпуляціями з електроінструментом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроінструменту. При ненавмисному включенні вимикача існує небезпека поранення.
▶ Для якісної і безпечної роботи тримайте електроприлад і вентиляційні отвори в чистоті.
Сервіс і консультації з питань застосування
В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.
При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту.
Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.
Україна
Бош Сервісний Центр електроінструментів вул. Крайня 1
02660 Київ 60
Тел.: +380 44 490 2407
Факс: +380 44 512 0591
E-Mail: pt-service@ua.bosch.com
www.bosch-professional.com/ua/uk
Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.
Адреси інших сервісних центрів наведено нижче:
На рекомендовані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без потреби дотримання додаткових норм.
При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. У цьому випадку у підготовці посилки повинен брати участь експерт з небезпечних вантажів.
Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.
Утилізація
Електроприлади, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.
Не викидайте електроприлади та акумуляторні батареї/батарейки в побутове сміття!
Лише для країн ЄС:
Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання
та її перетворення в національне законодавство електроінструменти, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/ЕС несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров'я людини через можливу наявність небезпечних речовин.
Будь ласка, зважайте на вказівки в розділі Транспортування (див. „Транспортування“, Сторінка 120).
Қазақ
Аккумуляторды енгізу
Аккумулятор түрі GBA 18V...
Жарык диоды Куаты
Аккумулятор түрі ProCORE18V...
Жарык диоды Куаты
Коскыш/өшіргішке кездейсоктию жаракаттану каупін тудырады.
Тел./факс: 02/ 246 76 10
Mo6.: 070 595 888
Д.П.Т.У "РОЖКА"
