BRUKSANVISNING GCU 18V30 Professional BOSCH

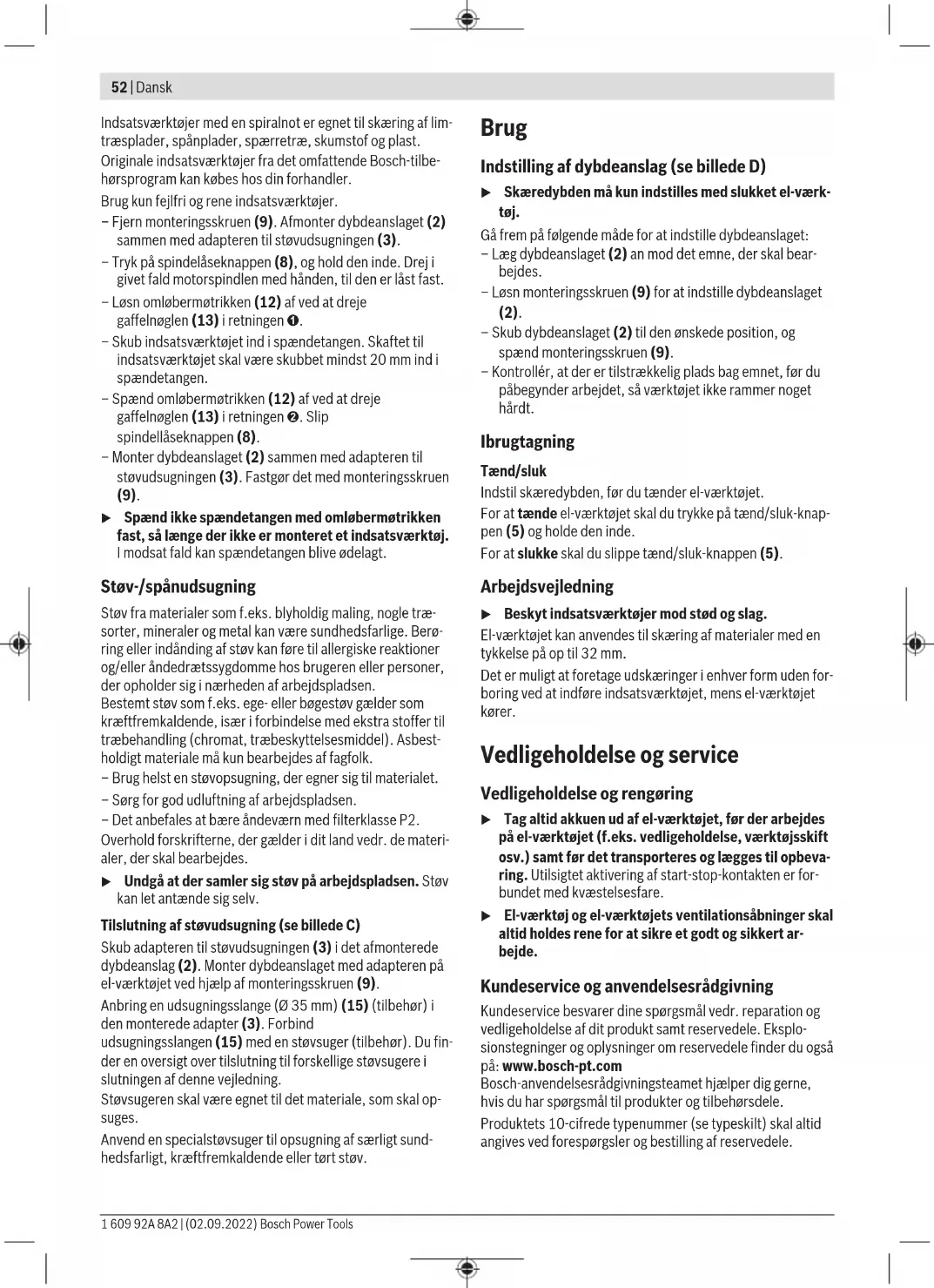

Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen. Det angivne svingnings- og støjemissionsniveau repræsente- rer de væsentlige anvendelser af el‑værktøjet. Hvis el‑værk- tøjet dog anvendes til andre formål, med afvigende indsats- værktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betyde- lig forøgelse af svingnings- og støjemissionen i hele arbejds- tidsrummet. Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er sluk- ket eller godt nok kører, men rent faktisk ikke anvendes. Det- te kan føre til en betydelig reduktion af svingnings- og støje- missionsniveauet i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el‑værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Akku Bosch sælger også akku-værktøjer uden akku. Om der følger en akku med din leverance fremgår af emballagen. Opladning af akku u Brug kun de ladeaggregater, der fremgår af de tekni- ske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj. Bemærk! Lithium-ion-akkuer udleveres delvis opladet på grund af internationale transportforskrifter. For at sikre at 1 609 92A 8A2 | (02.09.2022) Bosch Power ToolsDansk | 51 akkuen fungerer 100%, skal du oplade akkuen helt i op- laderen før første ibrugtagning. Isætning af akku Skub den opladede akkuind i akkuholderen, så den går hør- bart i indgreb. Udtagning af akku Akkuen tages ud ved at trykke på akku-oplåsningsknap- penog trække akkuen ud af el-værktøjet. Undgå brug af vold. Akkuen har to låsetrin, der forhindrer, at den falder ud, hvis du skulle komme til at trykke på akku-udløserknappenved et uheld. Så længe akkuen sidder i el-værktøjet, holdes den i position af en fjeder. Akku-ladetilstandsindikator De grønne lysdioder på akku-ladetilstandsindikatoren viser akkuens ladetilstand. Af sikkerhedsgrunde er det kun muligt at forespørge om ladetilstanden, når el-værktøjet er stands- et. Tryk på tasten til ladetilstandsindikatoren eller for at få vist ladetilstanden. Dette er også muligt, når akkuen er taget ud. Hvis ingen lysdioder lyser efter tryk på tasten til ladetilstand- sindikatoren, er akkuen defekt og skal udskiftes. Akku-type GBA 18V... LED Kapacitet Konstant lys 3× grøn 60–100% Konstant lys 2× grøn 30–60% Konstant lys 1× grøn 5–30% Blinkende lys 1× grøn 0–5% Akku-type ProCORE18V... LED Kapacitet Konstant lys 5× grøn 80–100% Konstant lys 4× grøn 60–80% Konstant lys 3× grøn 40–60% Konstant lys 2× grøn 20–40% Konstant lys 1× grøn 5–20% Blinkende lys 1× grøn 0–5% Henvisninger til optimal håndtering af akkuen Beskyt akkuen mod fugtighed og vand. Opbevar kun akkuen i et temperaturområde fra −20°C til 50°C. Opbevar ikke akkuen i bilen f.eks. om sommeren. Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. Læs og overhold henvisningerne mht. bortskaffelse. Montering u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. Værktøjsskift u Ved isætning og skift af indsatsværktøjer anbefales brug af beskyttelseshandsker. Originalt indsatsværktøj fra det omfangsrigeBosch -tilbe- hørsprogram kan købes hos din forhandler. Skift af spændetang (sebilledeA) Fjern monteringsskruen (9), og tag dybdeanslaget (2) og adapteren til støvudsugningen (3) af. Afhængigt af størrelsen af indsatsværktøjet skal du skifte omløbermøtrikken (12) med spændetangen(11) før isæt- ning. Hvis du har monteret den rigtige spændetang til opgaven, skal du følge arbejdstrinnene i følgende afsnit. Spændetangen(11) skal sidde i omløbermøtrikken med noget slør. Omløbermøtrikken(12) skal være let at montere. Hvis omløbermøtrikken eller spændetangen er beskadiget, skal du straks udskifte den. Tryk på spindelåseknappen(8), og hold den inde. Drej i gi- vet fald motorspindlen med hånden, til den er låst fast. Skru omløbermøtrikken(12) af ved at dreje gaffelnøglen(13) i retningen ➊. Slip spindellåseknappen. Om nødvendigt skal alle delene rengøres med en blød pensel eller ved udblæsning med trykluft, før de monteres/samles. Sæt den nye omløbermøtrik på værktøjsholderen(14). Spænd omløbermøtrikken løst ved at dreje i retningen ➋. u Spænd ikke spændetangen med omløbermøtrikken fast, så længe der ikke er monteret et indsatsværktøj. I modsat fald kan spændetangen blive ødelagt. Sæt dybdeanslaget (2) sammen med adapteren til stø- vudsugningen (3) i el-værktøjet, og fastgør det med monte- ringsskruen (9). Isætning af indsatsværktøj (sebilledeB) u Ved isætning og skift af indsatsværktøjer anbefales brug af beskyttelseshandsker. Afhængigt af anvendelsesformål fås indsatsværktøjer i man- ge forskellige udførelser og kvaliteter. Indsatsværktøjer med en føringsspids er egnet til niveausav- ning af gipskartonplader. Bosch Power Tools 1 609 92A 8A2 | (02.09.2022)52 | Dansk Indsatsværktøjer med en spiralnot er egnet til skæring af lim- træsplader, spånplader, spærretræ, skumstof og plast. Originale indsatsværktøjer fra det omfattende Bosch-tilbe- hørsprogram kan købes hos din forhandler. Brug kun fejlfri og rene indsatsværktøjer. – Fjern monteringsskruen (9). Afmonter dybdeanslaget(2) sammen med adapteren til støvudsugningen(3). – Tryk på spindelåseknappen(8), og hold den inde. Drej i givet fald motorspindlen med hånden, til den er låst fast. – Løsn omløbermøtrikken(12) af ved at dreje gaffelnøglen(13) i retningen➊. – Skub indsatsværktøjet ind i spændetangen. Skaftet til indsatsværktøjet skal være skubbet mindst 20mm ind i spændetangen. – Spænd omløbermøtrikken(12) af ved at dreje gaffelnøglen(13) i retningen ➋. Slip spindellåseknappen(8). – Monter dybdeanslaget(2) sammen med adapteren til støvudsugningen(3). Fastgør det med monteringsskruen (9). u Spænd ikke spændetangen med omløbermøtrikken fast, så længe der ikke er monteret et indsatsværktøj. I modsat fald kan spændetangen blive ødelagt. Støv-/spånudsugning Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Berø- ring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbest- holdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materialet. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materi- aler, der skal bearbejdes. u Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Tilslutning af støvudsugning (sebilledeC) Skub adapteren til støvudsugningen (3) i det afmonterede dybdeanslag (2). Monter dybdeanslaget med adapteren på el-værktøjet ved hjælp af monteringsskruen (9). Anbring en udsugningsslange (Ø35mm)(15) (tilbehør) i den monterede adapter (3). Forbind udsugningsslangen(15) med en støvsuger (tilbehør). Du fin- der en oversigt over tilslutning til forskellige støvsugere i slutningen af denne vejledning. Støvsugeren skal være egnet til det materiale, som skal op- suges. Anvend en specialstøvsuger til opsugning af særligt sund- hedsfarligt, kræftfremkaldende eller tørt støv. Brug Indstilling af dybdeanslag (sebilledeD) u Skæredybden må kun indstilles med slukket el-værk- tøj. Gå frem på følgende måde for at indstille dybdeanslaget: – Læg dybdeanslaget (2) an mod det emne, der skal bear- bejdes. – Løsn monteringsskruen (9) for at indstille dybdeanslaget (2). – Skub dybdeanslaget (2) til den ønskede position, og spænd monteringsskruen (9). – Kontrollér, at der er tilstrækkelig plads bag emnet, før du påbegynder arbejdet, så værktøjet ikke rammer noget hårdt. Ibrugtagning Tænd/sluk Indstil skæredybden, før du tænder el-værktøjet. For at tænde el-værktøjet skal du trykke på tænd/sluk-knap- pen (5) og holde den inde. For at slukke skal du slippe tænd/sluk-knappen(5). Arbejdsvejledning u Beskyt indsatsværktøjer mod stød og slag. El-værktøjet kan anvendes til skæring af materialer med en tykkelse på op til 32mm. Det er muligt at foretage udskæringer i enhver form uden for- boring ved at indføre indsatsværktøjet, mens el-værktøjet kører. Vedligeholdelse og service Vedligeholdelse og rengøring u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. u El‑værktøj og el‑værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert ar- bejde. Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo- sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. 1 609 92A 8A2 | (02.09.2022) Bosch Power ToolsSvensk | 53 Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: [phone] E-Mail: [e-mail] Du finder adresser til andre værksteder på: www.bosch-pt.com/serviceaddresses Transport De anbefalede lithium-ion-akkuer overholder bestemmelser- ne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport el- ler spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter. Bortskaffelse El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaf- fald! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EU om affald fra elek- trisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasserede el-værktøjer, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gæl- dende miljøforskrifter. Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer. Akkuer/batterier: Li-Ion: Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side53). Svensk Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg VARNING Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt. Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bosch Power Tools 1 609 92A 8A2 | (02.09.2022)54 | Svensk u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund. Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer. Omsorgsfull hantering och användning av sladdlösa elverktyg u Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. u Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand. u Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. u Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada. u Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. u Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion. u Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken. Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. u Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. 1 609 92A 8A2 | (02.09.2022) Bosch Power ToolsSvensk | 55 Säkerhetsanvisningar för kantfräsar u Använd klämmor eller någon annan praktisk metod för att säkra och stötta arbetsstycket mot en stabil plattform. Om du håller arbetsstycket i handen eller mot din kropp är det ostadigt och du kan förlora kontrollen. u Fräsens tillåtna varvtal måste minst vara lika med det maximala varvtalet som anges på elverktyget. Fräsar som roterar snabbare än tillåtet kan gå sönder och slungas iväg. u Fräsen eller annat tillbehör skall passa in exakt i elverktygets verktygsupptagning (spänntång). Insatsverktyg, som inte exakt passar till elverktygets hållare roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget. u Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket. u Fräs aldrig över metallföremål, spikar eller skruvar. Fräsen kan skadas och leda till ökade vibrationer. u Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador. u Använd inga slöa eller skadade fräsar. Slöa eller skadade fräsar förorsakar en ökad friktion, kan klämmas fast och leder till obalans. u Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. u Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna. u Öppna inte batteriet. Detta kan leda till kortslutning.u Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. u Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning. Skydda batteriet mot hög värme som t.ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk. Produkt- och prestandabeskrivning Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för sågning i gips, plast, väggkonstruktioner och lättmetall. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. (1) Insatsverktyg

(8) Spindellåsknapp (9) Fästskruv för justerbart djupanslag (10) Handtag (isolerad greppyta) (11) Chuck (12) Överfallsmutter (13) U-nyckel (16mm) (14) Verktygsfäste (15) Utsugsslang

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Tekniska data Spiralsåg GCU 18V-30 Artikelnummer 3601JK80.. Märkspänning V= 18 Tomgångsvarvtal

kg 1,3–2,6 Rekommenderad omgivningstemperatur vid laddning °C 0...+35 Tillåten omgivningstemperatur vid drift

och vid lagring °C −20...+50 Rekommenderade batterier GBA 18V... ProCORE18V... Rekommenderade laddare GAL 18... GAX 18... GAL 36....

Uppmätt vid20−25°Cmed batteriProCORE18V 4.0Ah. B) Beroende på använt batteri C) Begränsad effekt vid temperaturer <0°C Bosch Power Tools 1 609 92A 8A2 | (02.09.2022)56 | Svensk Buller-/vibrationsdata Bullervärden framtagna enligt EN62841-2-17. Maskinens A‑vägda ljudnivå uppnår i typiska fall: 95dB(A); ljudeffektnivå 106dB(A). Osäkerhet K = 3dB. Bär hörselskydd! Totala vibrationsvärden a

(vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN62841-2-17:

Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån. Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Batteri Bosch säljer batteridrivna elverktyg även utan batteri. Om det ingår ett batteri i leveransen av ditt elverktyg kan du se på förpackningen. Ladda batteriet u Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litium- jonbatteri som används i elverktyget. Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportföreskrifter. För full effekt ska batteriet laddas helt innan första användningen. Sätta in batteriet Skjut in det laddade batteriet i batterihållaren tills det sitter fast. Borttagning av batteri För att ta ut batteriet, tryck på upplåsningsknappen och dra ut batteriet. Bruka inte våld. Batteriet är försedd med två låssteg som hindrar ackumulatorn från att falla ut om dess upplåsningsknappfaller ut. När batteriet är insatt i elverktyget hålls det med en fjäder i rätt läge. Indikering batteristatus De tre gröna LED-lamporna på indikeringen för batteristatus visar batteriets laddningsnivå. Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla. Tryck på knappen för indikering av batteristatus eller , för att visa batteriets laddningsnivå. Detta är möjligt även då batteriet är uttaget. Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut. Batterityp GBA 18V... LED Kapacitet Fast ljus 3× grönt 60–100% Fast ljus 2× grönt 30–60% Fast ljus 1× grönt 5–30% Blinkande ljus 1× grönt 0–5% Batterityp ProCORE18V... LED Kapacitet Fast ljus 5× grönt 80–100% Fast ljus 4× grönt 60–80% Fast ljus 3× grönt 40–60% Fast ljus 2× grönt 20–40% Fast ljus 1× grönt 5–20% Blinkande ljus 1× grönt 0–5% Anvisningar för korrekt hantering av batterimodulen Skydda batterimodulen mot fukt och vatten. Batteriet får endast lagras inom ett temperaturområde mellan –20 °C till 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen. Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel. Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya. Beakta anvisningarna för avfallshantering. Montage u Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Verktygsbyte u För att sätta in och byta insatsverktyg rekommenderas användning av skyddshandskar. 1 609 92A 8A2 | (02.09.2022) Bosch Power ToolsSvensk | 57 Original-insatsverktyg från det omfattande Bosch- tillbehörsprogrammet finns hos din fackhandel. Byta chuck (sebildA) Ta bort fästskruven (9) och ta av djupanslaget (2) tillsammans med adaptern för dammutsugning (3). Beroende på insatsverktyg måste överfallsmuttern (12) bytas med chucken(11) innan isättning. Om rätt chuck för din uppgift redan monterats följer du arbetsstegen i efterföljande avsnitt. Spänntången(11) ska sitta med ett litet spel i huvmuttern. Huvmuttern(12) ska vara lätt att montera. Om huvmuttern eller spänntången är skadade så ska dessa bytas ut omedelbart. Tryck på spindellåsknappen(8) och håll den intryckt. Dra ev. motorspindeln för hand tills den är låst. Skruva av överfallsmuttern(12) med U-nyckeln(13) genom att vrida i rotationsriktning ➊. Släpp spindellåsknappen. Om så krävs rengör du innan monteringen alla delar som ska monteras med en mjuk pensel eller genom att blåsa ut med tryckluft. Sätt an den nya överfallsmuttern på verktygsfästet(14). Dra åt överfallsmuttern löst genom att vrida i rotationsriktning ➋. u Dra inte åt chucken med överfallsmuttern så länge inget insatsverktyg är monterat. I annat fall kan chucken skadas. Sätt djupanslaget (2) tillsammans med adaptern för dammutsug (3) i elverktyget och sätt fast med fästskruven (9). Sätta in insatsverktyget (sebildB) u För att sätta in och byta insatsverktyg rekommenderas användning av skyddshandskar. Beroende på användningsområde finns det insatsverktyg i de mest varierande utföranden och kvaliteter. Insatsverktyg med en spets passar vid jämn tillskärning av gipsskivor. Insats med stegspår för tillskärning av OSB-skivor, spånplattor, plywood, skumplast och andra plastmaterial. Original-insatsverktyg ur Boschs omfattande tillbehörsprogram får du hos din fackhandlare. Använd endast felfria och rena insatsverktyg. – Ta bort fästskruven (9). Demontera djupanslaget (2) tillsammans med adaptern för dammutsug(3). – Tryck på spindellåsknappen(8) och håll den intryckt. Dra ev. motorspindeln för hand tills den är låst. – Lossa överfallsmuttern(12) med U-nyckeln(13) genom att vrida i rotationsriktning➊. – Skjut in insatsverktyget i chucken. Insatsverktygets skaft måste vara inskjutet med minst 20mm i chucken. – Dra åt överfallsmuttern(12) med U-nyckeln(13) genom att vrida i rotationsriktning ➋. Släpp spindellåsknappen(8). – Montera djupanslaget (2) tillsammans med adaptern för dammutsug(3). Sätt fast det med fästskruven (9). u Dra inte åt chucken med överfallsmuttern så länge inget insatsverktyg är monterat. I annat fall kan chucken skadas. Damm-/spånutsugning Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. u Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Ansluta dammutsug (sebildC) Skjut in adaptern för dammutsugning (3) i det demonterade djupanslaget (2). Montera djupanslaget och adaptern på elverktyget med fästskruven (9). Sätt en utsugsslang (Ø35mm)(15) (tillbehör) i den monterade adaptern (3). Anslut utsugsslangen(15) till en dammsugare (tillbehör). En översikt över anslutning till olika dammsugare finns i slutet av denna bruksanvisning. Dammsugaren måste vara lämplig för det material som ska bearbetas. Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm. Drift Ställa in djupanslag (sebildD) u Inställningen av sågdjupet får bara göras när elverktyget är avstängt. Gör så här för att ställa in djupanslaget: – Lägg an djupanslaget (2) mot arbetsstycket. – Lossa fästskruven (9) för att justera djupanslaget (2). – Skjut djupanslaget (2) till önskad position och dra åt fästskruven (9). – Innan arbetet påbörjas, se till att det finns tillräckligt med plats bakom arbetsstycket så att insatsverktyget inte träffar ett hårt underlag. Driftstart Slå på och stänga av Ställ in sågdjupet innan påslagning. Bosch Power Tools 1 609 92A 8A2 | (02.09.2022)58 | Norsk För inkoppling av elverktyget, tryck in på-/av- strömbrytaren(5) och håll den intryckt. För att stänga av släpper du på-/av-strömbrytaren(5). Arbetsanvisningar u Skydda insatsverktygen mot stötar och slag. Elverktyget kan användas för sågning av material med en tjocklek på 32mm. Utskärning i alla former kan göras utan att förborrning krävs, genom att insatsverktyget sätts in medan elverktyget är igång. Underhåll och service Underhåll och rengöring u Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. u Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Kundtjänst och applikationsrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem. Ange alltid vid förfrågningar och reservdelsbeställningar det 10‑siffriga produktnumret som finns på produktens typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: [phone] (inom Sverige) Fax: [phone] Du hittar fler kontaktuppgifter till service här: www.bosch-pt.com/serviceaddresses Transport De rekommenderade lithiumjonbatterierna är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg. Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport. Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter. Avfallshantering Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg och inte heller batterier i hushållsavfall! Endast för EU‑länder: Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade elverktyg, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering. Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen. Sekundär-/primärbatterier: Li-jon: Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan58). Norsk Sikkerhetsanvisninger Generelle sikkerhetsanvisninger for elektroverktøy ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/ eller alvorlige personskader. Ta godt vare på alle advarslene og all informasjonen. Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy. Sikkerhet på arbeidsplassen u Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell. u Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. u Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. 1 609 92A 8A2 | (02.09.2022) Bosch Power ToolsNorsk | 59 Elektrisk sikkerhet u Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt. u Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. u Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. u Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. u Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. u Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt. Personsikkerhet u Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. u Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader. u Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. u Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader. u Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. u Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. u Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv. u Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund. Omhyggelig bruk og håndtering av elektroverktøy u Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. u Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. u Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. u Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer. u Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. u Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. u Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner. u Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner. Bruk og pleie av batteridrevne verktøy u Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier. u Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare. Bosch Power Tools 1 609 92A 8A2 | (02.09.2022)60 | Norsk u Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. u Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger. u Ikke bruk et batteri eller verktøy som er skadet eller modifisert. Ødelagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade. u Ikke utsett et batteriet eller verktøy for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan føre til eksplosjon.. u Følg alle anvisningene for lading, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren. Service u Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. u Ikke utfør vedlikehold på skadde batterier. Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere. Sikkerhetsanvisninger for kantfreser u Bruk klemmer eller andre hjelpemidler til å feste og støtte emnet på et stabilt underlag. Hvis du holder emnet med hånden eller holder det mot kroppen, kan du miste kontrollen. u Det tillatte turtallet til fresen må være minst like høyt som maksimumsturtallet som er angitt på elektroverktøyet. Freser som roterer raskere enn tillatt kan brekke, og delene vil da slynges rundt. u Fresen eller annet tilbehør må passe nøyaktig i verktøyfestet (spenntangen) til elektroverktøyet. Innsatsverktøy som ikke passer nøyaktig i festet til elektroverktøyet, roterer uregelmessig, vibrerer kraftig og kan føre til at du mister kontrollen. u Elektroverktøyet må bare føres inn mot emnet i innkoblet tilstand. Det er ellers fare for tilbakeslag hvis innsatsverktøyet henger seg opp i emnet. u Fres aldri over metallgjenstander, spiker eller skruer. Det kan føre til skade på fresen og økt vibrasjon. u Bruk egnede detektorer for å finne skjulte strøm‑/ gass‑/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader. u Bruk ikke sløve eller skadde freser. Sløve eller skadde freser fører til økt friksjon, kan bli fastklemt og fører til ubalanse. u Vent til elektroverktøyet er stanset helt før du legger det fra deg. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. u Det kan slippe ut damp ved skader på og ikke- forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene. u Batteriet må ikke åpnes. Det er fare for kortslutning. u Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet. u Batteriet må bare brukes i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning. Beskytt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning. Produktbeskrivelse og ytelsesspesifikasjoner Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Forskriftsmessig bruk Elektroverktøyet er beregnet for skjæring av gips, plast, mørtelfrie vegger og ikke-metallholdige lette byggematerialer. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. (1) Innsatsverktøy

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation: * Spiralsåg Produktnummer
