BRUKSANVISNING TE 600 Professional BOSCH

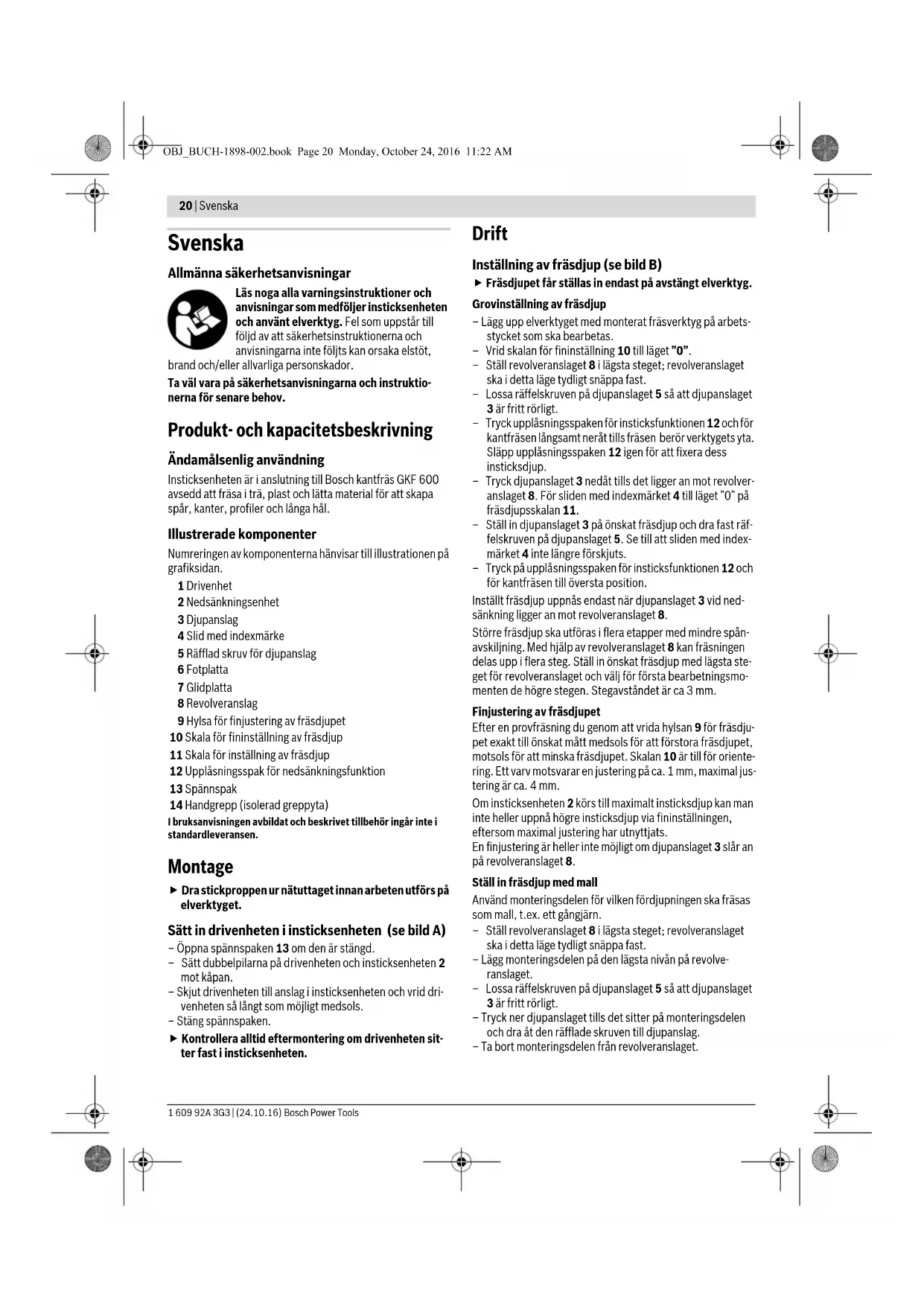

Allmänna säkerhetsanvisningar

Läs noga alla varningsinstruktioner och anvisningar som medföljer insticksenheten och använt elverktyg. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt,

brand och/eller allvarliga personskador.

Ta väl vara på säkerhetsanvisningarna och instruktionerna för senare behov.

Produkt- och kapacitetsbeskrivning

Ändamålsenlig användning

Insticksenheten är i anslutning till Bosch kantfräs GKF 600 avsedd att fräsa i trä, plast och lätta material för att skapa spår, kanter, profiler och långa hål.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustrationen på grafiksidan.

1 Drivenhet
2 Nedsänkningsenhet
3 Djupanslag
4 Slid med indexmärke
5 Räfflad skruv för djupanslag
6 Fotplatta

7 Glidplatta

8 Revolveranslag

9 Hylsa för finjustering av fräsdjupet

10 Skala för fininställning av fräsdjup

11 Skala för inställning av fräsdjup

12 Upplåsningsspak för nedsänkningsfunktion

13 Spännspak

14 Handgrepp (isolerad greppyta)

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen.

Montage

- Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Sätt in drivenheten i insticksenheten (se bild A)

• Öppna spännspaken 13 om den är stängd.
• Sätt dubbelpilarna på drivenheten och insticksenheten 2 mot käpan.
• Skjut drivenheten till anslag i insticksenheten och vrid drivenheten så långt som möjligt medsols.
• Stäng spännspaken.
• Kontrollera alltid eftermontering om drivenheten sitter fast i insticksenheten.

Drift

Inställning av fräsdjup (se bild B)

Fräsdjupet får ställas in endast på avstängt elverktyg.

Grovinställning av fräsdjup

• Lägg upp elverktyget med monterat fräsverktyg på arbetsstycket som ska bearbetas.
• Vrid skalan för fininställning 10 till läget "0".
• Ställ revolveranslaget 8 i lägsta steget; revolveranslaget ska i detta läge tydligt snäppa fast.
• Lossa räffelskruven på djupanslaget 5 så att djupanslaget 3 är fritt rörligt.
• Tryck upplåsningsspaken för insticksfunktionen 12 och för kantfräsen långsamt neråt tills fräsen berör verktygets yta. Släpp upplåsningsspaken 12 igen för att fixera dess insticksdjup.
• Tryck djupanslaget 3 nedåt tills det ligger an mot revolveranslaget 8. För sliden med indexmärket 4 till läget "0" på fräsdjupsskalan 11.
• Ställ in djupanslaget 3 på önskat fräsdjup och dra fast räffelskruven på djupanslaget 5. Se till att sliden med indexmärket 4 inte längre förskjuts.
• Tryck på upplåsningsspaken för insticksfunktionen 12 och för kantfräsen till översta position.

Inställt fräsdjup uppnås endast när djupanslaget 3 vid nedsänkning ligger an mot revolveranslaget 8.

Större fräsdjup ska utföras i flera etapper med mindre spånavskiljning. Med hjälp av revolveranslaget 8 kan fräsningen delas upp i flera steg. Ställ in önskat fräsdjup med lägsta steget för revolveranslaget och välj för första bearbetningsmomenten de högre stegen. Stegavståndet är ca 3 mm.

Finjustering av fräsdjupet

Efter en provfräsning du genom att vrida hylsan 9 för fräsdjupet exakt till önskat mått medsols för att förstora fräsdjupet, motsols för att minska fräsdjupet. Skalan 10 är till för orientering. Ett varv motsvarar en justering på ca. 1 mm, maximal justering är ca. 4 mm.

Om insticksenheten 2 körs till maximalt insticksdjup kan man inte heller uppnå högre insticksdjup via fininställningen, eftersom maximal justering har utnyttjats.

En finjustering är heller inte möjligt om djupanslaget 3 slår an på revolveranslaget 8.

Ställ in fräsdjup med mall

Använd monteringsdelen för vilken fördjupningen ska fräsas som mall, t.ex. ett gångjärn.

• Ställ revolveranslaget 8 i lägsta steget; revolveranslaget ska i detta läge tydligt snäppa fast.
• Lägg monteringsdelen på den lägsta nivån på revolveranslaget.
• Lossa räffelskruven på djupanslaget 5 så att djupanslaget 3 är fritt rörligt.
• Tryck ner djupanslaget tills det sitter på monteringsdelen och dra åt den räfflade skruven till djupanslag.
• Ta bort monteringsdelen från revolveranslaget.

Norsk | 21

Arbetsanvisningar

Fräsriktning och fräsningsförlopp (se bild C)

Fräsning ska alltid utföras mot fräsens rotationsriktning (mot matningsriktning). Vid fräsning i rotationsriktning (i matningsriktning) finns risk för att elverktyget slits ur användarens hand.

För fräsning med nedsänkningsenheten 2 förfar så här:

• Ställ in önskat fräsdjup, se stycket "Inställning av fräsdjup".
• Lägg an elverktyget med monterat fräsverktyg mot arbetsstycket och slå på elverktyget.
• Tryck upplåsningsspaken för insticksfunktionen 12 och för kantfräsen långsamt neråt tills inställt fräsdjup har upp-nåtts. Släpp upplåsningsspaken 12 igen för att fixera dess insticksdjup.
• Utför fräsningen med jämn matningshastighet.
• Efter fräsningen, för tillbaka kantfräsen till översta position.
• Koppla från elverktyget.

Justering av spännspaken (se bild D)

Om drivenheten 1 inte längre sitter fast i insticksenheten måste du efterjustera spännkraften 13 hos spännspaken.

• Öppna spännspaken.
• Vrid muttern med en fast skruvnyckel (8 mm) ca 45° medurs.
• Stäng åter spännspaken.
• Kontrollera att drivenheten är stadigt fastspänd. Dra inte åt muttern för hårt.

Underhåll och service

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Svenska

Avfallshantera insticksenhet, tillbehör och förpackning på miljövänligt sätt för återvinning.

Ändringar förbehälles.
