INSTRUKCJA OBSŁUGI TE 600 Professional BOSCH
pl instrukcja oryginalna

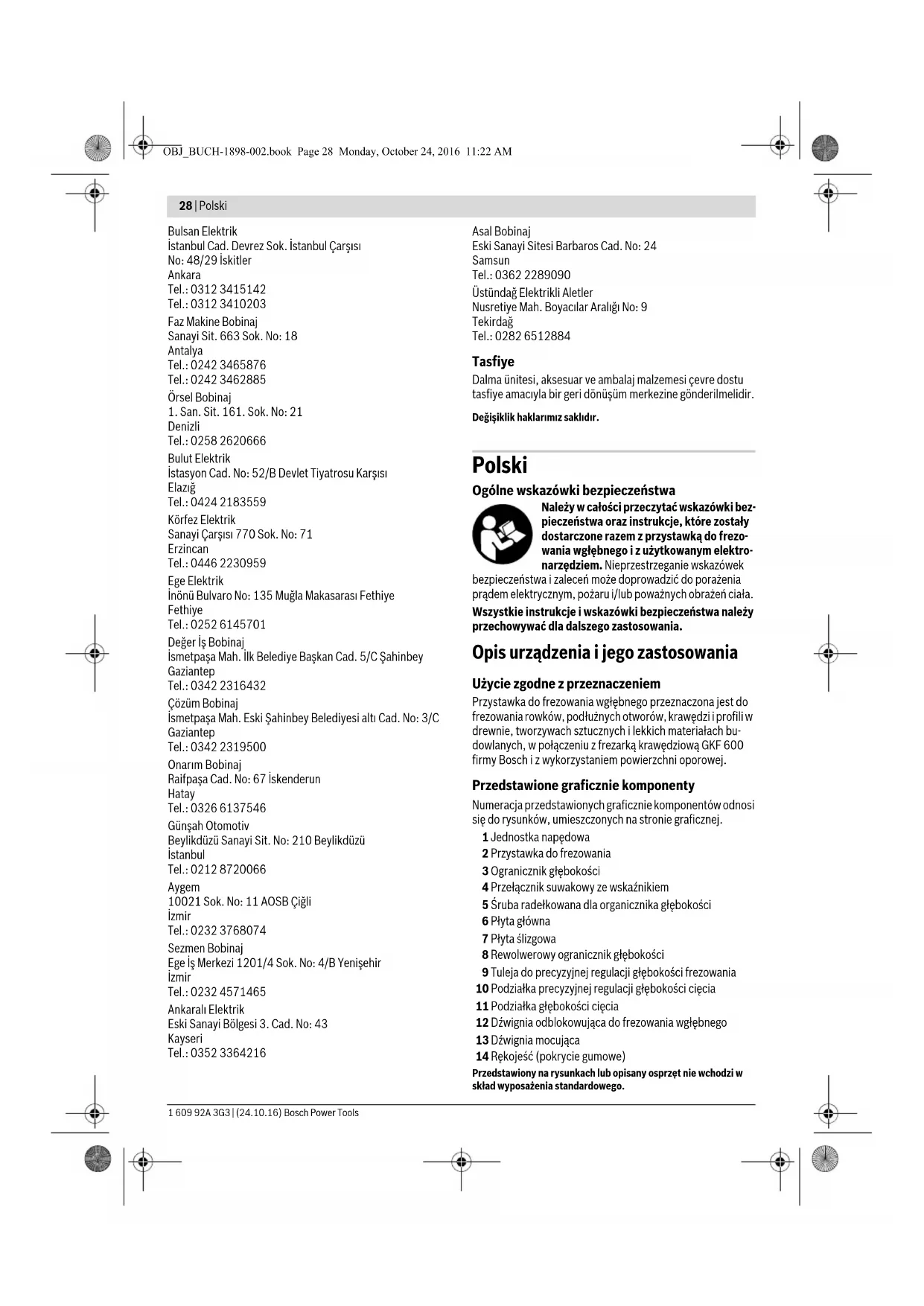

Ogólne wskazówki bezpieczeństwa

Należy w całości przeczytać wskazówki bezpieczeństwa oraz instrukcje, które zostały dostarczone razem z przystawką do frezowania wingebnego i z użytkowanym elektronarzędziem. Nieprzestrzeganie wskazówek
bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.
Wszystkie instrukcje i wskazówki bezpieczeństwa należy przechowywać dla dalszego zastosowania.
Opis urządzenia i jego zastosowania
Użycie zgodne z przeznaczeniem
Przystawka do frezowania wgłębnego przeznaczona jest do frezowania rowków, podłużnych otworów, krawędzi i profili w drewnie, tworzywach sztucznych i lekkich materiałch budowlanych, w połączeniu z frezarką krawędziową GKF 600 firmy Bosch i z wykorzystaniem powierzchni oporowej.
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odnosi się do rysunków, umieszczonych na stronie graficznej.
1 Jednostka napędowa
2 Przystawka do frezowania
3 Ogranicznik głębokości
4 Przełącznik suwakowy ze wskaźnikiem
5 Śruba radełkowana dla organicznika głębokości
6 Płyta główna
7 Płyta ślizgowa
8 Rewolwerowy ogranicznik głębokości
9 Tuleja do precyzyjnej regulacji głębokości frezowania
10 Podziałka precyzyjnej regulacji głębokości cięcia
11 Podziałka głębokości cięcia
12 Dźwignia odblokowująca do frezowania wgłębnego
13 Dźwignia mocująca
14 Rękojeść (pokrycie gumowe)
Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w skład wyposażenia standardowego.








Polski | 29
Montaż
Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.
Montaż jednostki napędowej w przystawce do frezowania wgłebnego (zob. rys. A)
- O tworzyć dźwignię 13 (jeżeli jestona
- Podwójna strzałka umieszczona na jednostce napędowej musi być zgodna z podwójną strzałką umieszczoną na przystawce do frezowania wgłębnego 2.
- Wsunąć jednostkę napędową do oporu do przystawki do frezowania włębnego, a następnie przekręcić ją w kierunku zgodnym z ruchem wskazówek zegara tak mocno, jak tylko to możliwe.
- Z am knąć dźwignię.
Po zakończeniu montażu należy zawsze kontrolować, czy jednostka napędowa została właściwie zamocowana w przystawce do frezowania wingębnego.
Praca urządzenia
Ustawianie głębokości frezowania (zob. rys. B)
Ustawianie głębokości frezowania dozwolone jest tylko przy wyłączonym elektronarzędziu.
Zgrubne ustawianie głębokości frezowania
– Elektronarzędzie z zamocowanym frezem postawić na obrabianym przedmiocie.
- Ustawić podziałkę do precyzyjnej regulacji 10 na wartość „0”.
- Na rewolwerowym ograniczniku głębokości 8 należy ustawić najniższy stopień; słychać dokładnie trzask zaskakującego rewolwerowego ogranicznika głębokości.
- Zwolnić nieco śrubę radełkowaną na ograniczniku głębokości 5, tak aby ogranicznikiem głębokości 3 można było swobodnie poruszać.
– Docisnąć dźwignię blokującą funkcję frezowania wgłębnego 12 i przesunąć frezarkę krawędziową powoli w dół, tak, aby frez dotknął obrabianego materiału. Ponownie zwolnić dźwignię blokującą 12, aby unieruchomić frez na wybranej głębokości frezowania.
- Docisnąć ogranicznik głębokości 3 do dołu, aby przylegał on do rewolwerowego ogranicznika głębokości 8. Suwak ze znacznikiem indeksowym 4 ustawić w pozycji „0” na podziałce głębokości frezowania 11.
- Ustawić ogranicznik głębokości 3 na pożądanej głębokości frezowania i dokręcić śrubę radełkowaną na ograniczniku głębokości 5. Zwrócić uwagę na to, aby nie przestawić przy tym suwaka ze znacznikiem indeksowym 4.
- Wcisnąć dźwignię blokowania funkcji frezowania wgłebnego 12 i ustawić frezarkę krawędziową w najwyższej pozycji.
Ustawiona głębokość frezowania zostanie osiągnięta tylko wówczas, gdy podczas frezowania wgłębnego ogranicznik głębokości 3 „dobija“ do rewolwerowego ogranicznika 8.
W przypadku większych głębokości frezowania konieczne jest przeprowadzenie kilku procesów roboczych – za każdym razem z niewielkim ubytkiem. Za pomocą rewolwerowego ogranicznika głębokości 8 proces frezowania można rozłożyć na kilka etapów. Do tego celu należy ustawić pożądaną głębokość frezowania na najniższym stopniu rewolwerowego ogranicznika głębokości i wybrać dla pierwszego etapu wyższe stopnie. Odstęp między stopniami wynosi ok. 3 mm.
Dokładne ustawianie głębokości frezowania
Po dokonaniu frezowania próbnego można dokładnie ustawić zamknjeta, pożadania głębokość frezowania, przekręcając tuleję 9; obrót w kierunku zgodnym z ruchem wskazówek zegara zwiększa głębokość frezowania, obrót w kierunku przeciwnym do ruchu wskazówek zegara, zmniejsza głębokość frezowania.
Orientację ułatwia podziałka 10. Jeden obrót odpowiada zakresowi regulacji, wynoszącemu ok. 1 mm; maksymalny zakres regulacji wynosi ok. 4 mm.
Jeżeli przystawka do frezowania wgłebnego 2 przesunięta została na maksymalną głębokość frezowania, nie będzie możliwe ustawienie większej głębokości frezowania nawet podczas regulacji precyzyjnej, gdyż wykorzystany został maksymalny luz.
Regulacja precyzyjna nie będzie też możliwa wówczas, gdy podczas frezowania wgłebnego ogranicznik głębokości 3 "dobijać" będzie do rewolwerowego ogranicznika 8.
Ustawianie głębokości frezowania przy użyciu szablonu
W charakterze szablonu należy użyć danego elementu montażowego, dla którego frezowane jest wgłębienie (takim elementem może być na przykład zawias).
- Na rewolwerowym ograniczniku głębokości 8 należy ustawić najniższy stopień; słychać dokładnie trzask zaskakującego rewolwerowego ogranicznika głębokości.
– Ułożyć element montażowy na najniższy stopień ogranicznika rewolwerowego.
– Zwolnić nieco śrubę radełkowaną na ograniczniku głębokości 5, tak aby ogranicznikiem głębokości 3 można było swobodnie poruszać.
– Docisnąć ogranicznik głębokości do dołu, aby przylegał on do elementu montażowego, a następnie dociągnąć śrubę radełkowaną na ograniczniku głębokości.
– Zdjąć element montażowy z ogranicznika rewolwerowego.
Wskazówki dotyczące pracy
Kierunek frezowania i proces cięcia (zob. rys. C)
Kierunek frezowania musi być stale przeciwny do kierunku obrotów freza (frezowanie przeciwbieżne). Przy frezowaniu zgodnym z kierunku zgodnym z kierunkiem obrotów freza (frezowanie wspólnieżne), frezarka może być wyrwana z rąk osoby obsługującej.
W przypadku pracy z przystawką do frezowania 2, należy po- stępować w następujący sposób:
– Nastawić pożadaną głębokość frezowania, zgodnie z rozdziałem „Ustawianie głębokości frezowania”.
– Ustawić eletronarzędzie z zamontowanym frezem na obrabianym przedmiocie i uruchomić.
– Docisnąć dźwignię blokującą funkcję frezowania wgłębnego 12 i przesunąć frezarkę krawędziową powoli w dół aż do osiągnięcia ustawionej głębokości frezowania. Ponownie zwolnić dźwignię blokującą 12, aby unieruchomić frez na wybranej głębokości frezowania.








30 | Česky
- Frezować, wymuszając równomierny posuw.
– Po zakończeniu frezowania frezarkę krawędziową należy ustawić w górnej pozycji (pozycji wyjściowej). - Wyłączyć elektronarzędzie.
Regulacja dźwigni mocującej (zob. rys. D)
Gdy jednostka prowadząca 1 nie jest prawidłowo osadzona w jednostce napędowej, konieczna jest regulacja siły mocującej dźwigni 13.
- O tworzyć dźwignię
- Przekręcić nakrętkę za pomocą klucza widełkowego (8 mm), obracając ją o ok 45° w kierunku zgodnym z ru-chem wskazówek zegara.
– Ponownie zamknąć dźwignię. - Skontrolować, czy jednostka napędowa została dostatecznie zamocowana. Nie należy dokręcać nakrętki zbyt mocno.
Konserwacja i serwis
Obsługa klienta oraz doradztwo dotyczące użytkowania
W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć również pod adresem:
www.bosch-pt.com
Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.
Polska
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Tel.: 22 7154460
Faks: 22 7154441
E-Mail: bsc@pl.bosch.com
Infolinia Działu Elektronarzędzi: 801 100900
(w cenie połączenia lokalnego)
E-Mail: elektronarzedzia.info@pl.bosch.com
www.bosch.pl
Usuwanie odpadów
Przystawka do frezowania wgłebnego, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obo-wiązującymi przepisami w zakresie ochrony środowiska.
Zastrzega się prawo dokonywania zmian.
