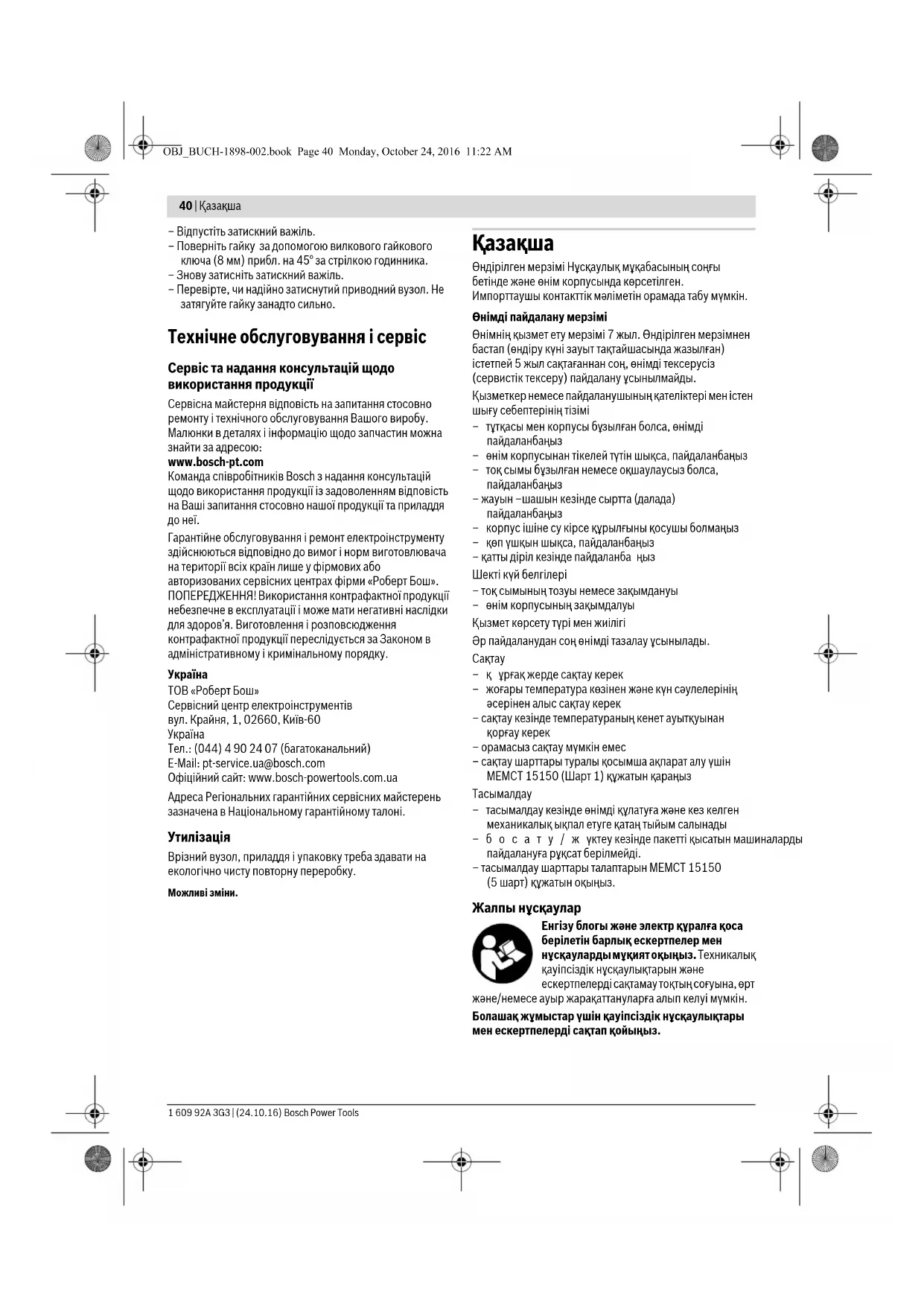

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ TE 600 Professional BOSCH
Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде және өнім корпусында көрсетілген. Импорттаушы контакттік мәліметін орамада табу мүмкін.
Өнімді пайдалану мерзімі
Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.
Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі
- туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
– өнім корпусынан тікелей тутін шыкса, пайдаланбаныз - ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз
- жауын -шашын кезінде сыртта (далада) пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз
- көп үшкын шыкса, пайдаланбаңыз
- қатты діріл кезінде пайдаланба ңыз
Шекті күй белгілері
– ток сымының тозуы немесе закымдануы
- өнім корпусының закымдалуы
Қызмет көрсету түрі мен жилігі
Эр пайдаланудан соң өнімді тазалау ұсынылады.
Сактау
- к ургак жерде сактау керек
- жоғары температура көзінен және күн сәулелерінің
әсерінен алыс сақтау керек
– сактау кезінде температураның кенет ауыткуынан корғау керек - орамасыз сактау мүмкін емес
– сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150 (Шарт 1) кужатын караңыз
Тасымалдау
- тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
- босату / ж уктеу кезінде пакетті крысатын машиналарды пайдалануға руксат берілмейді.
- тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз.
Жалпы нускаулар
Енгізу блогы және электр құралға қоса берілетін барлық ескертпелер мен нүсқауларды муқият оқыңыз. Техникалық қауіпсіздік нүсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт
және/немесе ауыр жаракаттануларға алып келуі мүмкін.
Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.
Казакша | 41
Өнім және қызмет сипаттамасы
Тағайындалу бойынша қолдану
Bosch GKF 600 фрезері бар ендіру блогы ағашты, пластикті, жеңіл кұрылыс материалдарын фрезамен өндеуге, ойықтарды, жиектерді, профильдерді және терең тесіктерді өндеуге арналған.
Бейнеленген курамды бөлшектер
Берілген бөлшек нөмірлері суреттердегі бейнелерге негізделген.
1 Жетек механизмі
2 Ендіру блогы
3 Терендік шектегіші
4 Көрсеткіш белгісі бар жапкыш
5 Терендік шектегішіне арналған оралған басы бар бұранда
6 Тірек платформасы
7 Сырғу тактасы
8 Айналмалы тірек
9 Кесу терендігін дәл реттеуге арналған төлке
10 Кесу терендігін дәл реттеу шкаласы
11 Кесу терендігінің шкаласы
12 Ендіру функциясына арналған ажыратушы інтірек
13 Цангалык кыскыш
14 Тутка (беті окшауландырылған)
Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды.
Жинау
Барлық жұмыстардан алдың электр құралының желілік айырын розеткадан шығарыңыз.
Жетек механизмін пайдалану (А суретін қараңыз)
- Жабык болса, кысу 13 інтірегін ашыңыз.
- Жетек механизміндегі және ендіру блогындағы екі қос көрсеткіні 2 бір бірінің үстіне орнатыңыз.
- Жетек механизмін соңына дейін ендіру блогына кіргізіңіз және жетек механизмін сағат тілімен мүмкіндігінше көп бұрыңыз.
-Цангалык кыскышты жабыңыз.
▶ Әрқашан орнатудан кейін жетек ендіру блогында берік турғанын тексеріңіз.
Пайдалану
Кесу терендігін орнату (В суретін қараңыз)
▶ Кесу терендігін орнатуды тек электр құрылғы өшірулі кезде орындау керек.
Кесу терендігін шамалап реттеу
- Фрезасы орнатылған электр құралды өнделетін бөлшекке қойыңыз.
-
Дэл реттеу 10 шкаласын „0“ күйіне бұраңыз.
-
Айналмалы тіректі 8 ең темен деңгейге орнатыңыз; айналмалы тірек байқаларлықтай бекітіледі.
- Терендік шектегішіндегі оралған басы бар буранданы 5
терендік шектегіші 3 еркін қозғалатындай босатыңыз.
– Ендіру функциясының 12 ажыратушы інітіректі басыңыз және фрезерді фрезер дайындама бетіне тигенше жайлап төмен жүргізіңіз. Ажыратушы інітіректі 12 басып осы ендіру терендігін бекітіңіз. - Терендік шектегішін 3 айналмалы тірекке 8 отырғанша басыңыз. Көрсеткіш белгісі бар жапқышты 4 кесу терендігінің шкаласында 11 «О» күйіне орнатыңыз.
- Терендік шектегішін 3 кажет кесу терендігіне орнатыңыз және терендік шектегішінде 5 буранданы берік бекітіңіз. Көрсеткіш белгісі бар жапқыштың 4 енді жылжытылмауын қадағалаңыз.
– Ендіру функциясының 12 ажыратушы інтірегін басыңыз және фрезерді ең жоғарғы күйде жүргізіңіз.
Орнатылған кесу терендігі тек ендіру барысында кесу терендігіне 3 айналмалы тірекке 8 тигенде фана қол жетеді. Теренірек кесу ушін әрқайсысының кесу терендігі теменірек бірнеше өтуді орындау керек. Айналмалы тірек 8 көмегімен фрезамен өндеу процесін бірнеше деңгейге бөлуге болады. Айналмалы тіректің ең темен деңгейі бар қажет кесу терендігін орнатыңыз және алдымен жоғары деңгейлердегі өндеу операциясын тандаңыз. Деңгейлер арасындағы қашықтық шамамен 3 мм құрайды.
Кесу терендігін дәл реттеу
Сынақ фрезамен өндеу процесінен кейін төлкені 9 буру арқылы кесу терендігін дәл кажет деңгейге дейін орнатуға болады. Кесу терендігін артыру үшін сағат тілімен бұрыңыз, кесу терендігін азайту үшін сағат тіліне кері бұрыңыз. Шкала 10 бағдарды білу үшін құзмет етеді. Бір айналым шамамен 1 мм бір жылжуға сәйкес келеді, ең көп жылжу шамамен 4 мм құрайды.
Ендіру блогы 2 ең аз терең деңгейде теменірек режимге өткізсе, онда үлкен ендіру терендігінде дәл реттеуге жету мумкін емес, өйткені ең көп жылжыту пайдаланылған. Терендік шектегіші 3 айналмалы тірекке 8 тиіп түрса, дәл реттеу мумкін емес.
Улгімен кесу терендігін орнату
Улгі ретінде тесуге арналған бөлшекті орнатыңыз, мысалы, шарнирлік топсаларды.
- Айналмалы тіректі 8 ең темен деңгейге орнатыңыз; айналмалы тірек байқаларлықтай бекітіледі.
- Коятын бөлшекті айналмалы тіректің ең төмен деңгейіне койыңыз.
- Терендік шектегішіндегі оралған басы бар буранданы 5 терендік шектегіші Зеркін қозғалатындай босатыңыз.
- Терендік шектегішін коятын бөлшекке отырғанша басыңыз, терендік шектегішіндегі оралған басы бар буранданы берік бекітіңіз.
-Коятын бөлшекті айналмалы тіректен алыңыз.
42 | Казакша
Фрезамен өндеу бағыты және өндеу процесі (С суретін қараңыз)
▶ Фрезамен өндеу процесін әрқашан фрезаның айналу бағытына қарсы (кері қозғалыс) орындау керек. Фрезамен өндеу кезінде (синхронды қозғалыс) қозғалыс бағытында машинаны қолмен жүргізуге болады.
Ендіру блогының 2 көмегімен фрезамен өндеу үшін келесі әрекеттерді орынданыз:
- Кажет ендіру терендігін орнатыңыз, „Кесу терендігін орнату“ тарауын караңыз.
- Фрезасы орнатылған электр күралды өнделетін бөлшекке қойыңыз және электр күралды қосыңыз.
- Ендіру функциясының 12 ажыратушы інтірегін басыңыз және фрезерді кажет кесу терендігіне жеткенше жайлап төмен жүргізіңіз. Ажыратушы інтіректі 12 басып осы ендіру терендігін бекітіңіз.
- Фрезамен өндеу процесін біркелкі алға жылжу көмегімен орынданыз.
- Фрезамен вндеу процесі аякталғаннан кейін фрезерді ең жоғарғы күйде артқа жүргізіңіз.
- Электр куралды өшіріңіз.
Цанганы реттеу (D суретін қараңыз)
Жетек механизмі 1 ендіру блогына берік орнатылмаған болса, цанганың кысу 13 күшін реттеу керек.
- Цанганы ашыңыз.
– Гайканы гайка кілтімен (8 мм) шамамен 45° мәніне дейін сағат тілімен бұрыңыз. - Цанганы жабыңыз.
- Жетек механизмі берік бекітілгеніне көз жеткізіңіз. Гайканы тым қатты бұрал бекітпеніз.
Қазақстан
ЖШС „Роберт Бош“
Электр куралдарына кызмет көрсету орталығы
Алматы каласы
Казакстан
050050
Райымбек данғылы
Коммунальная көшесінің бұрышы, 169/1
Тел.: +7 (727) 232 37 07
Факс: +7 (727) 233 07 87
E-Mail: info.powertools.ka@bosch.com
Ресми сайты: www.bosch.kz; www.bosch-pt.kz
Кэдеге жарату
Ендіру блогын, күралдарды және ораманы қоршаған ортаны қорғау үшін қайта өндеуге тапсыру керек.
Техникалық өзгерістер енгізу құқығы сақталады.
Техникалық күтім және қызмет
Тутынушыға қызмет көрсету және пайдалану кеңестері
Қызмет көрсету шеберханасы өнімді жөндеу және күту, сондай-ақ қосалқы бөлшектер туралы сурақтарға жауап береді. Қажетті сызбалар мен қосалқы бөлшектер туралы акпаратты мына мекенжайдан табасыз:
www.bosch-pt.com
Кенес беруші Bosch қызметкерлері өнімді пайдалану және олардың қосалқы бөлшектері туралы сұрақтарыңызға тиянақты жауап береді.
Өндіруші талаптары мен нормаларының сақталуымен электр құралын жәндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек „Роберт Бош“ фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады.
ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңзға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
