KÄYTTÖOHJE TE 600 Professional BOSCH

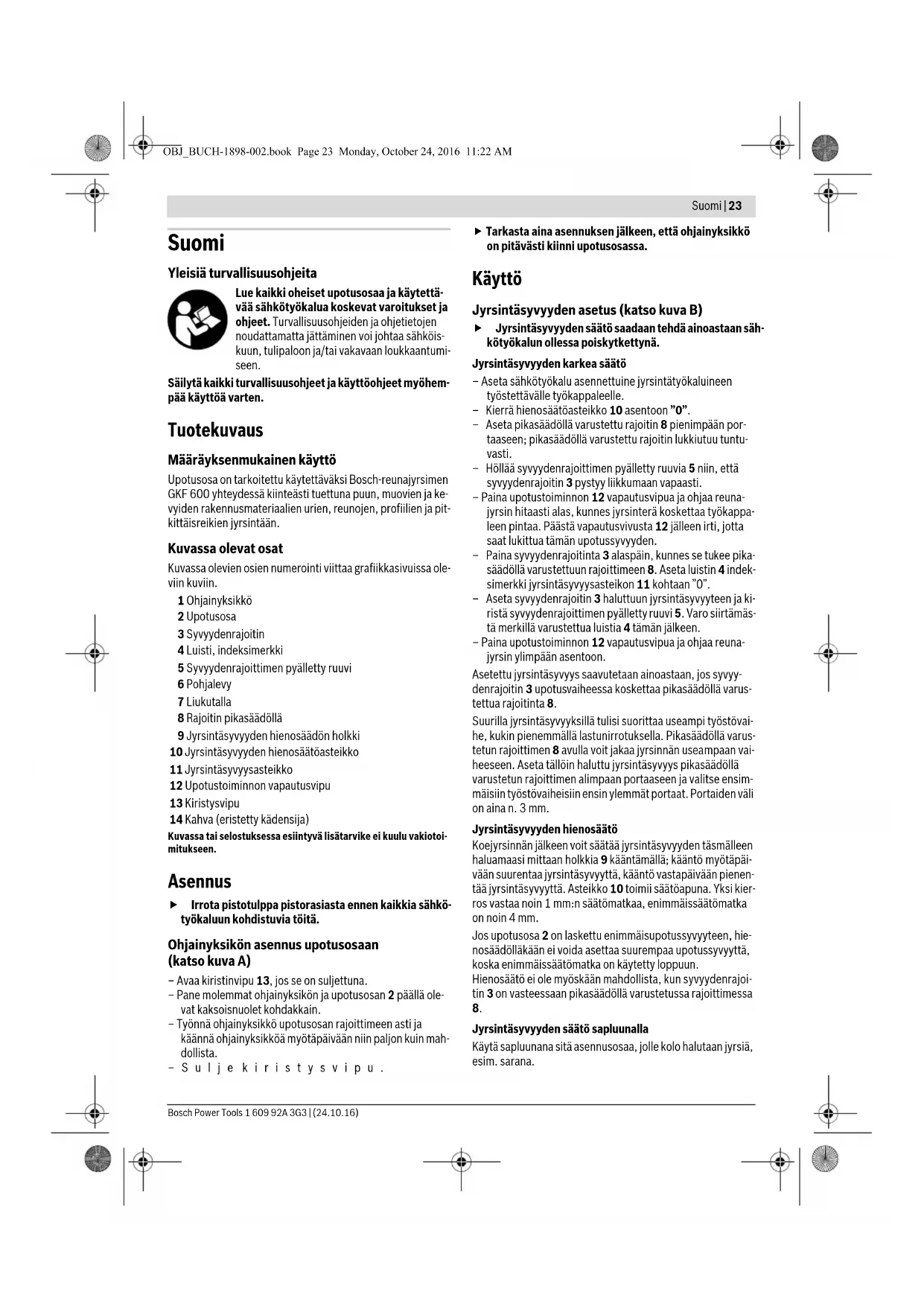

Yleisiä turvallisuusohjeita

Lue kaikki oheiset upotusosaa ja käytettävää sähkötyökalua koskevat varoitukset ja ohjeet. Turvallisuusohjeiden ja ohjetietojen noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää käyttöä varten.

Tuotekuvaus

Määräyksenmukainen käyttö

Upotusosa on tarkoitettu käytettäväksi Bosch-reunajyrsimen GKF 600 yhteydessä kiinteästi tuettuna puun, muovien ja kevyiden rakennusmateriaalien urien, reunojen, profilien ja pitkittäisreikien jyrsintään.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivuissa oleviin kuviiin.

1 Ohjainyksikkö
2 Upotusosa
3 Syvyydenrajoitin
4 Luisti, indeksimerkki
5 Syvyydenrajoittimen pyälletty ruuvi
6 Pohjalevy
7 Liukutalla
8 Rajoitin pikasäädöllä
9 Jyrsintäsyvyyden hienosäädön holkki
10 Jyrsintäsyvyyden hienosäätöasteikko
11 Jyrsintäsyvyysasteikko
12 Upotustoiminnon vapautusvipu
13 Kiristysvipu
14 Kahva (eristetty kädensija)

Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-mitukseen.

Asennus

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Ohjainyksikön asennus upotusosaan (katso kuva A)

• Avaa kiristinvipu 13, jos se on suljettuna.
• Pane molemmat ohjainyksikön ja upotusosan 2 päällä olevat kaksoisnuolet kohdakkain.
• Työnnä ohjainyksikkö upotusosan rajoittimeen asti ja käännä ohjainyksikköä myötäpäivään niin paljon kuin mahdollista.
• Suljekiristysvipu.

▶ Tarkasta aina asennuksen jälkeen, että ohjainyksikkö on pitävästi kiinni upotusosassa.

Käyttö

Jyrsintäsyvyyden asetus (katso kuva B)

Jyrsintäsyvyyden säätö saadaan tehdä ainoastaan sähkötyökalun ollessa poiskytkettynä.

Jyrsintäsyvyyden karkea säätö

– Aseta sähkötyökalu asennettuine jyrsintätyökaluineen työstettävälle työkappaleelle.
- Kierrä hienosäätöasteikko 10 asentoon "0".
- Aseta pikasäädöllä varustettu rajoitin 8 pienimpään portaaseen; pikasäädöllä varustettu rajoitin lukkiutuu tuntu-yasti.
- Höllää syvyydenrajoittimen pyälletty ruuvia 5 niin, että syvyydenrajoitin 3 pystyy liikkumaan vapaasti.
– Paina upotustoiminnon 12 vapautusvipua ja ohjaa reunajyrsin hitaasti alas, kunnes jyrsinterä koskettaa työkappaleen pintaa. Päästä vapautusvivusta 12 jälleen irti, jotta saat lukittua tämän upotussyvyyden.
- Paina syvyydenrajoitinta 3 alaspäin, kunnes se tukee pika-säädöllä varustettuun rajoittimeen 8. Aseta luistin 4 indeksimerkki jyrsintäsyvyysasteikon 11 kohtaan "0".
- Aseta syvyydenrajoitin 3 haluttuun jyrsintäsyvyyteen ja kiristä syvyydenrajoittimen pyälletty ruuvi 5. Varo siirtämästä merkillä varustettua luistia 4 tämän jälkeen.
– Paina upotustoiminnon 12 vapautusvipua ja ohjaa reunajyrsin ylimpään asentoon.

Asetettu jyrsintäsyvyys saavutetaan ainoastaan, jos syvyydenrajoitin 3 upotusvaiheessa koskettaa pikasäädöllä varustettua rajoitinta 8.

Suurilla jyrsintäsyvyyksillä tulisi suorittaa useampi työstövaihe, kukin pienemmällä lastunirrotuksella. Pikasäädöllä varustetun rajoittimen 8 avulla voit jakaa jyrsinnän useampaan vaiheeseen. Aseta tällöin haluttu jyrsintäsyvyys pikasäädöllä varustetun rajoittimen alimpaan portaaseen ja valitse ensimmäisiin työstövaiheisiin ensin ylemmät portaat. Portaiden väli on aina n. 3 mm.

Jyrsintäsyvyyden hienosäätö

Koejyrsinnän jälkeen voit säätää jyrsintäsyvyyden täsmälleen haluamaasi mittaan holkkia 9 kääntämällä; kääntö myötäpäivään suurentaa jyrsintäsyvyyttä, kääntö vastapäivään pienentää jyrsintäsyvyyttä. Asteikko 10 toimii säätöapuna. Yksi kierros vastaa noin 1 mm:n säätömatkaa, enimmäissäätömatka on noin 4 mm.

Jos upotusosa 2 on laskettu enimmäisupotussyvyyteen, hienosäädölläkään ei voida asettaa suurempaa upotussyvyyttä, koska enimmäissäätömatka on käytetty loppuun.

Hienosäätö ei ole myöskään mahdollista, kun syvyydenrajoitin 3 on vasteessaan pikasäädöllä varustetussa rajoittimessa 8.

Jyrsintäsyvyyden säätö sapluunalla

Käytä sapluunana sitä asennusosaa, jolle kolo halutaan jyrsiä, esim. sarana.

24|Ελληνικά

• Aseta pikasäädöllä varustettu rajoitin 8 pienimpään portaaseen; pikasäädöllä varustettu rajoitin lukkiutuu tuntu-vasti.
• Aseta asennusosa pikasäädöllä varustetun rajoittimen alimmalle portaalle.
• Höllää syvyydenrajoittimen pyälletty ruuvia 5 niin, että syvyydenrajoitin 3 pystyy liikkumaan vapaasti.
  – Paina syvyydenrajoitinta alaspäin, kunnes se lepää asennusosan päällä ja kiristä syvyydenrajoittimen pyälletty ruuvi.
• Ota asennusosa pois pikasäädöllä varustetusta rajoittimesta.

Työskentelyohjeita

Jyrsintäsuunta ja jyrsiminen (katso kuvaC)

Jyrsimisen tulee aina tapahtua vasten jyrsintätyökalun kiertosuuntaa (vastajyrsintä). Jyrsittäessä kiertosuuntaan (myötäjyrsintä) saattaa sähkötyökalu riistäytyä otteesta.

Menettele seuraavasti, kun jyrsit upotusosaa käyttäen:

• Aseta haluttu jyrsintäsyvyys, katso kappaletta "Jyrsintäsyvyyden asetus".
• Aseta sähkötyökalu asennettuine jyrsintätyökaluineen työstettävälle työkappaleelle ja käynnistä sähkötyökalu.
• Paina upotustoiminnon 12 vapautusvipua ja ohjaa reunajyrsin hitaasti alas, kunnes asetettu jyrsintäsyvyys on saavutettu. Päästä vapautusvivusta 12 jälleen irti, jotta saat lukittua tämän upotussyvyyden.
• Suorita jyrsintä tasaista syöttöä käyttäen.
• Ohjaa jyrsinnän jälkeen reunajyrsin takaisin yläasentoon.
• Pysäytä sähkötyökalu.

Kiristysvivun säätö (katso kuva D)

Jos ohjainyksikkö 1 ei ole enää pitävästi paikallaan upotusosassa, silloin kiristysvivun 13 kiristysvoimaa täytyy säätää.

• Avaa kiristysvipu.
• Kierrä mutteria n. 45° myötäpäivään kiintoavaimella (avainväli 8 mm).
• Sulje kiinnitysvipu uudelleen.
• Varmista, että ohjainyksikkö on tukevasti kiinni. Älä kiristä mutteria liikaa.

Hoito ja huolto

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Upotusosa, lisätarvikkeet ja pakkausmateriaali on toimitetta- va ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.
