Etter langvarig arbeid med lavt turtall bør du avkjøle elektroverktøyet ved å la det gå på tomgang med maksimalt turtall i ca. 3 minutter. Slå på/av Still inn fresedybden før innkobling (se „Stille inn fresedybde“, Side79). For å slå på elektroverktøyet trykker du på av/på- bryteren(29) og holder den inne. For å låse den inntrykte av/på-bryteren(29) trykker du på låseknappen(2). For å slå av elektroverktøyet slipper du av/på-bryteren(29). Hvis den er låst med låseknappen(2), trykker du kort på av/ på-bryteren(29) og slipper den. Konstantelektronikk Konstantelektronikken holder turtallet så å si konstant under tomgang og last og sikrer jevn effekt. Mykstart Den elektroniske mykstarten begrenser dreiemomentet når verktøyet slås på og forlenger motorens levetid. Overlastbeskyttelse Overlastvernet hindrer ulovlig høyt strømopptak ved ekstrem overbelastning. Dette kan føre til en reduksjon av motorturtallet og redusert effekt, i ekstreme tilfeller til at motoren stopper. Etter avlastning av elektroverktøyet går motoren straks tilbake til arbeidsturtallet eller slås seg på igjen. Gjenstartbeskyttelse Gjenstartbeskyttelsen hindrer en ukontrollert start av elektroverktøyet etter brudd på strømtilførselen. For å slå på igjen setter du av/på-bryteren(29) i utkoblet stilling og slår på elektroverktøyet på nytt. Utløserspak (sebildeC) Utløserspaken(23) tilbakestilles automatisk når den slippes. For bedre holdekraft må utløserspaken(23) trekkes tilbake helt til den stopper. Holdekraften kan justeres ved behov. Dette gjør du ved å sette en unbrakonøkkel (4mm) i åpningen på håndtaket. Drei unbrakonøkkelen med urviseren for å øke holdekraften og mot urviseren for å redusere holdekraften. Stille inn fresedybde u Fresedybden må bare stilles inn når elektoverktøyet er slått av. For grovinnstilling av fresedybden (se bilde D og E) følger du denne fremgangsmåten: – Sett elektroverktøyet med montert fres på emnet som skal bearbeides. – Sett fininnstillingen i midten med skruknappen(25). Dette gjør du ved å dreie skruknappen(25) til merkene(19) stemmer overens, som vist på bildet. Drei deretter skalaen(24) til 0. (19) – Sett trinnanlegget(9) på det laveste trinnet. Trinnanlegget går merkbart i lås. Bosch Power Tools 1 609 92A 57T | (03.02.2020)80 | Norsk – Løsne skruen(15) på dybdestopperen(14), slik at dybdestopperen(14) kan beveges fritt. – Trykk utløserspaken(23) bakover, og før overfresen langsomt nedover til fresen(5) berører overflaten på emnet. Slipp utløserspaken(23) igjen for å fiksere denne posisjonen. – Trykk dybdestopperen(14) ned til den sitter på trinnanlegget(9). GOF 1250 LCE: Slå på den digitale dybdeinnstillingen med av/på-bryteren(18). Trykk på knappen(16) for innstilling av nullpunktet til dybdestopperen(14). GOF 1250 CE: Sett glidebryteren med indeksmerket(27) i posisjonen 0 på fresedybdeskalaen(26). – Still inn dybdestopperen(14) på ønsket fresedybde, og skru fast skruen(15) på dybdestopperen(14). GOF 1250 CE: Pass på at du ikke justerer glidebryteren med indeksmerket(27) mer. – Trykk på utløserspaken(23), og før overfresen til den øverste posisjonen. Ved større fresedybder anbefales det å bearbeide flaten flere ganger med liten sponfjerning i hver omgang. Ved hjelp av trinnanlegget(9) kan du dele inn freseoperasjonen i flere trinn. Du stiller da inn ønsket fresedybde med det laveste trinnet på trinnanlegget og velger først de høyere trinnene for de første bearbeidingsoperasjonene. Avstanden mellom trinnene kan endres ved at du skrur på justeringsskruene(10). Etter en prøvefresing kan du stille inn fresedybden nøyaktig på ønsket mål ved å dreie på skruknappen(25). Drei med urviseren for å øke fresedybden, og drei mot urviseren for å redusere den. Bruk skalaen(24) som hjelp. En omdreining tilsvarer en justering på 2,0mm, og en delstrek på den nedre kanten på skalaen(24) tilsvarer en endring av justeringen på 0,1mm. Den maksimale justeringen er ±8mm. Eksempel: Ønsket fresedybde skal være 10,0mm; prøvefresingen ga en fresedybde på 9,6mm. – Drei skalaen(24) til 0. – Drei skruknappen(25) 0,4 mm/4 delstreker (differansen mellom beregnet og aktuell verdi) med urviseren. – Sjekk valgt fresedybde med en ytterligere prøvefresing. GOF 1250 CE: Etter innstilling av fresedybden må du ikke endre posisjonen til glidebryteren(27) på dybdestopperen(14) mer, slik at du alltid kan lese av aktuell fresedybde på skalaen(26). GOF 1250 LCE: Fresedybden for øyeblikket vises på displayet(21). Arbeidshenvisninger u Beskytt fresen mot støt og slag. Freseretning og freseprosess (sebildeF) u Fresingen må alltid utføres mot fresens rotasjonsretning(5) (fresing i motsatt retning). Hvis du freser i rotasjonsretningen, (fresing i samme retning), kan du miste elektroverktøyet. Still inn ønsket fresedybde (se „Stille inn fresedybde“, Side79). Sett elektroverktøyet med montert freseverktøy på arbeidsstykket som skal bearbeides og slå på elektroverktøyet. Trykk utløserspaken(23) bakover, og før overfresen i retning grunnplaten(13) til den stopper. Slipp utløserspaken(23) igjen for å fiksere denne innstikksdybden. Utfør fresingen med jevn hastighet. Før overfresen tilbake til øverste posisjon etter fresingen. Slå av elektroverktøyet. Frese med begrensningshjelp (sebildeG) Ved bearbeiding av større emner, for eksempel sporfresing, kan du feste en planke eller en list som begrensningshjelp på emnet og føre overfresen langs begrensningshjelpen. Før overfresen mot den flate siden av glideplaten langs begrensningshjelpen. Kant- eller formfresing Ved kant- eller formfresing uten parallellanlegg må fresen være utstyrt med en styretapp eller et kulelager. Før elektroverktøyet som er slått på, mot emnet fra siden helt til styretappen eller kulelageret til fresen ligger inntil emnekanten som skal bearbeides. Før elektroverktøyet langs emnekanten. Pass på at det ligger vinkelrett. For stort trykk kan skade kanten på emnet. Frese med parallellanlegg (sebildeH) Skyv parallellanlegget(33) med føringsstengene(34) inn i grunnplaten(13), og skru det fast med skruene(7) i samsvar med det nødvendige målet. Med vingeskruene(36) og(35) kan du i tillegg stille inn lengden på parallellanlegget. Med skruknappen(37) kan du finjustere lengden etter at du har løsnet de to vingeskruene(35). En omdreining tilsvarer en justering på 2,0mm, og en delstrek på skruknappen(37) tilsvarer en endring av justeringslengden på 0,1mm. Med anleggsskinnen(38) kan du endre den effektive anleggsflaten til parallellanlegget. Før elektroverktøyet som er slått på, langs emnekanten med jevn hastighet og trykk mot siden på parallellanlegget. Ved fresing med parallellanlegget(33) bør støv-/ sponavsuget utføres ved bruk av den spesielle støvsugeradapteren(39). Støvsugeradapteren kan fortsatt være montert. Frese med sirkeladapter (tilbehør) Til sirkelrundt fresearbeid kan du bruke sirkeladapteren. Frese med styreskinne (tilbehør) Med styreskinnen og styreskinneadapteren kan du frese i rett linje. Frese med kopieringshylse (sebildeI–L) Ved hjelp av kopieringshylsen(43) kan du overføre omriss fra maler eller sjablonger til emner. 1 609 92A 57T | (03.02.2020) Bosch Power ToolsNorsk | 81 Velg egnet kopieringshylse avhengig av tykkelsen på sjablongen eller malen. På grunn av kopieringshylsens utstikkende høyde må sjablongen ha en minimumstykkelse på 8mm. Før kopieringshylsen(43) brukes, må SDS- kopieringshylseadapteren(40) settes inn i glideplaten(11). Sett kopieringshylseadapteren(40) på glideflaten(11) ovenfra, og skru den fast med de 2 festeskruene(41). Pass på at utløserspaken for kopieringshylseadapteren(42) er fritt bevegelig. Skyv utløserspaken(42) i pilretningen, og sett kopieringshylsen(43) i SDS-kopieringshylseadapteren(40) fra undersiden. Kodeknastene må da gå merkbart i lås i utsparingene til kopieringshylsen(43). Kontroller avstanden fra midten av fresen til kanten på kopieringshylsen (se „Sentrere grunnplaten (sebildeN)“, Side81). u Velg en fresdiameter som er mindre enn den indre diameteren til kopieringshylsen. Fresing Før det innkoblede elektroverktøyet med kopieringshylsen(43) mot malen. Trykk utløserspaken(23) bakover, og før overfresen langsomt bakover til innstilt fresedybde er nådd. Slipp utløserspaken(23) igjen for å fiksere denne innstikksdybden. Før elektroverktøyet med kopieringshylsen(43) som stikker ut, langs malen med trykk fra siden. Sentrere grunnplaten (sebildeN) For at avstanden mellom midten av fresen og kanten på kopieringshylsen skal være lik overalt kan kopieringshylsen(43) og glideplaten(11) om nødvendig sentreres i forhold til hverandre. Trykk utløserspaken(23) bakover, og før overfresen i retning grunnplaten(13) til den stopper. Slipp utløserspaken(23) igjen for å fiksere denne innstikksdybden. Løsne festeskruene(44) ca. 2 omdreininger, slik at glideplaten(11) er fritt bevegelig. Sett sentreringsdoren(45) i verktøyholderen som vist på bildet. Stram overfalsmutteren for hånd. Sentreringsdoren skal fortsatt være fritt bevegelig. Still inn sentreringsdoren(45) og kopieringshylsen(43) etter hverandre ved å flytte litt på glideplaten(11). Stram festeskruene(44) igjen. Fjern sentreringsdoren(45) fra verktøyholderen. Trykk på utløserspaken(23), og før overfresen til den øverste posisjonen. Skifte batteri (GOF1250LCE) (sebildeM) Skyv dekselet til batterirommet(22) oppover, og ta ut batteriet. Sett inn et nytt batteri (type CR2032). Batteriets plusspol må vende frem, mot dekselet til batterirommet(22). Sett inn tetningen(46), og lukk dekselet til batterirommet(22). Service og vedlikehold Vedlikehold og rengjøring u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert. u Bruk om mulig et avsugsanlegg ved ekstreme forhold på arbeidsplassen. Rengjør ventilasjonsslissene ofte med en pensen, og koble til en feilstrømvernebryter (PRCD). Ved bearbeidelse av metall kan det sette seg lededyktig støv inne i elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøyet kan svekkes. Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch- serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Kassering Elektrisk utstyr, oppladbare batterier, engangsbatterier, tilbehør og emballasje må leveres inn for miljøvennlig gjenvinning. Elektrisk utstyr og oppladbare batterier eller engangsbatterier må ikke kastes i vanlig husholdningsavfall! Bare for land i EU: Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk utstyr og iht. det europeiske direktivet 2006/66/ EC må defekte eller brukte batterier / oppladbare batterier samles adskilt og leveres inn for miljøvennlig resirkulering. Bosch Power Tools 1 609 92A 57T | (03.02.2020)82 | Suomi Suomi Turvallisuusohjeet Yleiset sähkötyökalujen turvaohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. 1 609 92A 57T | (03.02.2020) Bosch Power ToolsSuomi | 83 u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. Yläjyrsimien turvallisuusohjeet u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin- noista, koska terä saattaa koskettaa laitteen omaa sähköjohtoa. Jos käyttötarvike koskettaa virrallista säh- köjohtoa, tämä voi tehdä sähkötyökalun suojaamattomat metalliosat virrallisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle. u Kiinnitä työkappale työalustaan puristimilla tai muilla sopivilla kiinnitysvälineillä. Työkappaleen pitäminen kä- dessä tai kehoa vasten ei takaa riittävää tukea ja voi joh- taa hallinnan menettämiseen. u Jyrsinterän suurimman sallitun kierrosluvun täytyy olla vähintään yhtä suuri kuin sähkötyökalussa ilmoi- tettu maksimikierrosluku. Sallittua nopeammin pyörivät jyrsinterät saattavat murtua ja sinkoutua irti. u Jyrsinterien tai muiden käyttötarvikkeiden täytyy so- pia tarkalleen sähkötyökalun teränpitimeen (kiinnity- sistukka). Jos käyttötarvikkeet eivät sovi tarkalleen säh- kötyökalun teränpitimeen, ne pyörivät epätasaisesti, täri- sevät erittäin voimakkaasti ja saattavat johtaa työkalun hallinnan menettämiseen. u Ohjaa sähkötyökalu vain moottorin käydessä työkap- paletta vasten. Muuten syntyy takaiskun vaara, jos käyt- tötarvike juuttuu työkappaleeseen. u Älä kosketa kädellä jyrsintäkohtaa tai jyrsinterää. Pidä toisella kädellä kiinni lisäkahvasta. Kun pidät mo- lemmilla käsillä kiinni jyrsimen kädensijoista, et voi lou- kata niitä jyrsinterään. u Älä missään tapauksessa jyrsi metalliesineiden, naulo- jen tai ruuvien kohdalta. Jyrsinterä voi vaurioitua ja tämä saattaa lisätä tärinää. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja- keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh- taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta- minen saattaa johtaa räjähdykseen. Vesijohdon puhkaisu aiheuttaa aineellisia vahinkoja tai saattaa johtaa sähköis- kuun. u Älä käytä tylsää tai vaurioitunutta jyrsinterää. Tylsä tai vioittunut jyrsinterä suurentaa kitkaa, juuttuu herkästi kiinni ja pyörii epätasaisesti. u Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallin- nan menettämisen vaara, koska käyttötarvike voi pureu- tua säilytysalustan pintaan. u Pidä sähkötyökalusta kunnolla kiinni molemmilla kä- sillä ja seiso tukevassa asennossa. Sähkötyökalun oh- jaus sujuu luotettavimmin kahdella kädellä. u Älä missään tapauksessa niele nappiparistoja. Nielty nappiparisto voi aiheuttaa 2 tunnin sisällä vakavia sisäe- linten syöpymiä ja kuoleman. Varmista, että lapset eivät voi saada nappi- paristoa käsiinsä. Jos epäilet, että nappipa- risto on nielty tai työnnetty muuhun ruumii- naukkoon, käänny välittömästi lääkärin puo- leen. u Vaihda paristot asianmukaisesti. Muuten syntyy räjäh- dysvaara. u Älä yritä ladata nappiparistoja äläkä oikosulje nappi- paristoa. Nappiparisto voi vuotaa, räjähtää, syttyä ja ai- heuttaa tapaturmia. u Poista ja hävitä tyhjät nappiparistot asianmukaisesti. Tyhjät nappiparistot voivat vuotaa ja tämän takia vahin- goittaa tuotetta tai ihmisiä. u Älä ylikuumenna nappiparistoa tai heitä sitä tuleen. Nappiparisto voi vuotaa, räjähtää, syttyä ja aiheuttaa ta- paturmia. u Älä vaurioita tai pura nappiparistoa. Nappiparisto voi vuotaa, räjähtää, syttyä ja aiheuttaa tapaturmia. u Älä päästä vaurioitunutta nappiparistoa kosketuksiin veden kanssa. Vuotava litium voi muodostaa veden kanssa vetyä ja saattaa tämän takia johtaa tulipaloon, rä- jähdykseen tai tapaturmaan. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Bosch Power Tools 1 609 92A 57T | (03.02.2020)84 | Suomi Määräystenmukainen käyttö Sähkötyökalu on tarkoitettu urien, reunojen, profiilien ja soi- keiden reikien jyrsintään sekä kopiojyrsintään tukevalla alus- talla puuhun, muoviin ja kevytrakennusaineisiin. Alennetulla kierrosluvulla ja asiaankuuluvien jyrsinterien kanssa voi työstää myös kirjometalleja. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Oikeanpuoleinen kahva (eristetty kahvan pinta) (2) Käynnistyskytkimen lukituspainike (3) Valorengas (GOF 1250 LCE) (4) Liitinmutteri ja kiinnitysistukka (5) Jyrsinterä

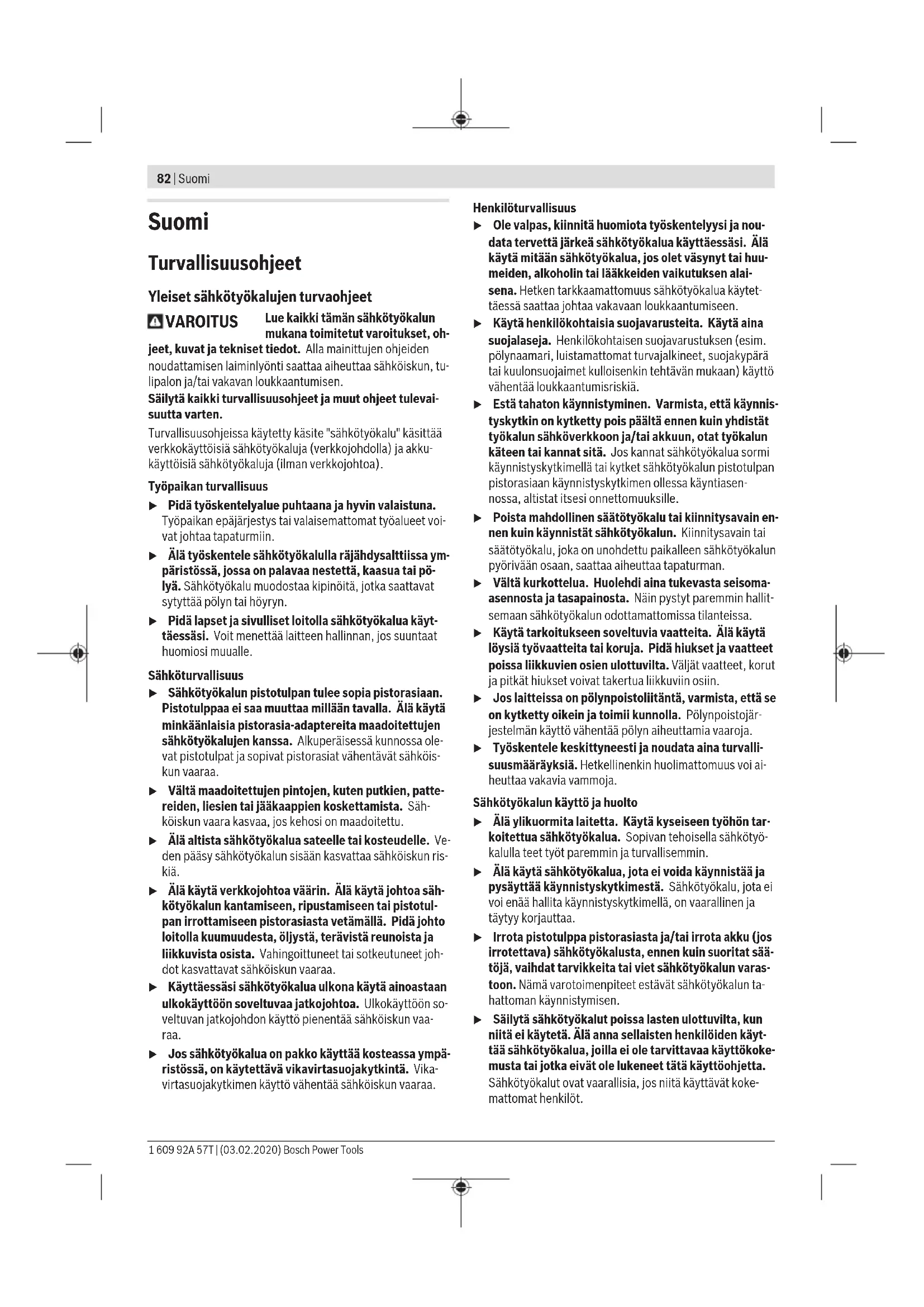

(6) Karan lukitusvipu (7) Suuntaisohjaimen ohjaustankojen ruuvi (2x) (8) Lastusuojus (9) Porrasvaste (10) Porrasvasteen säätöruuvi (11) Liukutalla (12) Suuntaisohjaimen ohjaustankojen kiinnitin (13) Pohjalevy (14) Syvyydenrajoitin (15) Syvyydenrajoittimen lukitusruuvi (16) Syvyydenrajoittimen nollapisteen painike (GOF1250LCE) (17) Mittayksikön vaihtopainike (mm/inch) (GOF1250LCE) (18) Digitaalisen syvyysnäytön käynnistyskytkin (GOF1250LCE) (19) Jyrsintäsyvyyden hienosäädön asetusalue (20) Vasemmanpuoleinen kahva (eristetty kahvan pinta) (21) Näyttö (GOF1250LCE) (22) Paristokotelon kansi (GOF1250LCE) (23) Vapautusvipu (24) Jyrsintäsyvyyden hienosäätöasteikko (25) Jyrsintäsyvyyden hienosäätönuppi (26) Jyrsintäsyvyyden säätöasteikko (GOF1250LCE) (27) Luisti ja osoitinmerkki (GOF1250LCE) (28) Kierrosluvun säätöpyörä (29) Käynnistyskytkin (30) Imuletkun liitäntä (31) Kiintoavain, avainkoko 19 mm (32) Imuletku (Ø 35 mm)

(33) Suuntaisohjain (34) Suuntaisohjaimen ohjaustanko (2x) (35) Suuntaisohjaimen hienosäädön siipiruuvi (2x) (36) Suuntaisohjaimen karkeasäädön siipiruuvi (2x) (37) Suuntaisohjaimen hienosäädön kiertonuppi (38) Suuntaisohjaimen säädettävä vastekisko (39) Suuntaisohjaimen imuadapteri

(40) SDS-kopiohylsyadapteri (41) Kopiohylsyadapterin kiinnitysruuvi (2x) (42) Kopiohylsyadapterin vapautusvipu (43) Kopiohylsy (44) Liukutallakiinnityksen lieriöruuvi (5x) (45) Keskitystuurna (46) Tiiviste

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Tekniset tiedot Yläjyrsin GOF 1250 CE GOF 1250 LCE Tuotenumero 3 601 F26 0.. 3 601 F26 1.. Nimellinen ottoteho W 1 250 1 250 Tyhjäkäyntikierrosluku min

10 000–24 000 10 000–24 000 Kierrosluvun valinta ● ● Vakioelektroniikka ● ● Pehmeä käynnistys ● ● Pölynpoistoliitäntä ● ● Digitaalinen syvyysnäyttö – ● Valorengas – ● Yhteensopivat kiinnitysistukat mm inch 6–8

Maks. syöttöliike mm 60 60 Paino EPTA‑Procedure01:2014 -ohjeiden mukaan kg 3,6 3,7 1 609 92A 57T | (03.02.2020) Bosch Power ToolsSuomi | 85 Yläjyrsin GOF 1250 CE GOF 1250 LCE Suojausluokka / II / II Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella. Melu-/tärinätiedot Melupäästöarvot on määritetty EN62841-2-17 mukaan. Tyypillinen sähkötyökalun A‑painotettu melutaso: äänenpai- netaso 93dB(A); äänentehotaso 104dB(A). Epävarmuus K=3dB. Käytä kuulosuojaimia! Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN62841-2-17 mu- kaan: a

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mu- kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai- luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin. Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti. Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi- tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä- käynnillä. Tämä voi vähentää huomattavasti koko työskente- lyajan tärinä- ja melupäästöjä. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö- kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä ja työprosessien organisointi). Asennus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Jyrsinterän asennus (katsokuvaA) u Suosittelemme käyttämään työkäsineitä jyrsinterien asennuksessa ja vaihdossa. Jyrsinteriä on saatavana erilaisina malli- ja laatuversioina ky- seisen käyttökohteen mukaan. Pikateräksestä (HSS) valmistetut jyrsinterät soveltuvat pehmeiden materiaalien (esimerkiksi pehmeä puu ja muovi) työstöön. Kovametalliteräiset (HM) jyrsinterät soveltuvat etenkin kovien ja kuluttavien materiaalien (esimerkiksi kova puu ja alumiini) työstöön. Boschin kattavaan tarvikevalikoimaan kuuluvia alkuperäisiä jyrsinteriä voit hankkia ammattiliikkeistä. Käytä vain hyväkuntoisia ja puhtaita jyrsinteriä. – Käännä karan lukitusvipua(6) vastapäivään rajoitinta (➊) vasten. Tarvittaessa käännä moottorin karaa käsin, kun- nes se lukittuu kuuluvasti paikalleen. – Löysää liitinmutteria(4) kiintoavaimella(31) (avainkoko 19mm) myötäpäivään(➋). – Työnnä jyrsinterä kiinnitysistukkaan. Jyrsinterän varsi täytyy työntää kiinnitysistukan sisään vähintään merkkiin asti. – Kiristä liitinmutteri(4) kiintoavaimella(31) (avainkoko 19 mm) vastapäivään. Sulje karan lukitusvipu(6) huolelli- sesti. u Älä kiinnitä halkaisijaltaan yli50mm:n kokoisia jyrsin- teriä ilman asennettua kopiohylsyä. Sellaiset jyrsinte- rät eivät mahdu pohjalevyn läpi. u Älä missään tapauksessa kiristä kiinnitysistukkaa tiukkaan ennen jyrsinterän asentamista. Muuten kiinni- tysistukka voi vaurioitua. Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al- lergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja- aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset. – Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. Pölynpoistovarusteen liitäntä (katsokuvaB) Kytke imuletku (Ø 35 mm)(32) (lisätarvike) asennettuun imuadapteriin. Liitä imuletku(32) pölynimuriin (lisätarvike). Sähkötyökalun voi liittää suoraan etäkäynnistyksellä varus- tettuun Bosch-yleisimuriin. Yleisimuri käynnistyy automaat- tisesti, kun sähkötyökalu kytketään päälle. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria, jos imuroit terveydelle erittäin haitalli- sia, syöpää aiheuttavia tai kuivia pölylaatuja. Käyttö u Huomioi verkkojännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja. 230V-tunnuksella merkittyjä sähkötyökaluja voi käyt- tää myös 220V verkoissa. Bosch Power Tools 1 609 92A 57T | (03.02.2020)86 | Suomi Käyttöönotto GOF 1250 LCE: verkkojännitteen kytkemisen jälkeen valo- rengas(3) valaisee jatkuvasti työkappaleen pintaa. Asenna paristo (katso "Pariston vaihtaminen (GOF1250LCE) (katsokuvaM)", Sivu88). Joissakin ver- sioissa paristo on jo valmiiksi asennettu. Poista pariston si- netti aktivointia varten. Aseta haluamasi mittayksikkö painikkeen(17) avulla. Kierrosluvun valinta Kierrosluvun säätöpyörällä(28) voit valita kierrosluvun myös käytön aikana. 1−2 pieni kierrosluku 3−4 keskisuuri kierrosluku 5−6 suuri kierrosluku Taulukon arvot ovat suuntaa-antavia ohjearvoja. Tarvittava kierrosluku riippuu työstettävästä materiaalista ja työolosuh- teista ja sen voi määrittää koejyrsinnällä. Materiaali Jyrsinterän hal- kaisija [mm] Säätöpyörän asento Kova puu (pyökki) 4–10 12–20 22–40 5–6 3–4 1–2 Pehmeä puu (mänty) 4–10 12–20 22–40 5–6 3–6 1–3 Lastulevyt 4–10 12–20 22–40 3–6 2–4 1–3 Muovit 4–15 16–40 2–3 1–2 Alumiini 4–15 16–40 1–2

Jos käytät kauan matalaa kierroslukua, sähkötyökalua kan- nattaa jäähdyttää työn jälkeen n. 3 minuutin ajan tyhjäkäyn- nillä ja maksimikierrosluvulla. Käynnistys ja pysäytys Säädä jyrsintäsyvyys ennen moottorin käynnistämistä (katso "Jyrsintäsyvyyden säätäminen", Sivu86). Käynnistä sähkötyökalu pitämällä käynnistyskytkintä(29) jatkuvasti painettuna. Kun haluat lukita pohjaan painetun käynnistyskytki- men(29), paina lukituspainiketta(2). Kun haluat sammuttaa sähkötyökalun, vapauta käynnistys- kytkin(29), tai jos se on lukittu lukituspainikkeella(2), paina lyhyesti käynnistyskytkintä(29) ja nosta tämän jälkeen sormi kytkimeltä. Vakioelektroniikka Vakioelektroniikka pitää kierrosnopeuden lähes samana sekä tyhjäkäynnillä että kuormituksessa ja mahdollistaa siten tasaisen työskentelyn. Pehmeä käynnistys Elektroninen pehmeä käynnistys rajoittaa käynnistyksen vääntömomenttia ja pidentää moottorin käyttöikää. Ylikuormitussuoja Ylikuormitussuoja estää liian suuren virranoton äärimmäisen ylikuormituksen yhteydessä. Tämä voi laskea moottorin kier- roslukua ja tehoa, ja äärimmäisessä ylikuormituksessa moot- tori voi jopa sammua. Sähkötyökalun kuormituksen alentamisen jälkeen moottori kiihtyy välittömästi normaaliin käyttökierroslukuun / käynnis- tyy uudelleen. Uudelleenkäynnistyssuoja Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemat- toman käynnistymisen virtakatkoksen jälkeen. Kun haluat ottaa sähkötyökalun uudelleen käyttöön, kytke käynnistyskytkin(29) pois päältä ja käynnistä moottori uu- delleen. Vapautusvipu (katsokuvaC) Vapautusvipu(23) palaa vapautuksen jälkeen automaatti- sesti takaisin. Paremman pitovoiman takaamiseksi vapautus- vipu(23) täytyy vetää takaisin rajoittimeen asti. Pitovoimaa voidaan tarvittaessa säätää. Työnnä sitä varten kuusiokoloa- vain (4mm) kahvan aukkoon. Lisää pitovoimaa kääntämällä kuusiokoloavainta myötäpäivään, vähennä pitovoimaa kään- tämällä kuusiokoloavainta vastapäivään. Jyrsintäsyvyyden säätäminen u Jyrsintäsyvyyden säädön saa tehdä vain kun sähkö- työkalu on sammutettu. Tee jyrsintäsyvyyden karkeasäätö seuraavalla tavalla (katso kuva D ja E): – Aseta sähkötyökalu asennetun jyrsinterän kanssa työkap- paletta vasten. – Aseta hienosäätö keskiasentoon kiertonupilla(25). Käännä kiertonuppia(25), kunnes merkit(19) ovat koh- dakkain kuvan mukaisesti. Käännä tämän jälkeen asteik- koa(24) asentoon 0. (19) – Säädä porrasvaste(9) alimmalle portaalle; por- rasvaste lukkiutuu tuntu- vasti kiinni. – Löysää syvyydenrajoitti- men(14) ruuvia(15) niin, että voit liikuttaa syvyydenrajoitinta(14) esteettömästi. – Paina vapautusvipua(23) taaksepäin ja ohjaa yläjyrsintä hitaasti alaspäin, kunnes jyrsinterä(5) koskettaa työkap- paleen pintaa. Vapauta vapautusvipu(23), jotta saat lu- kittua tämän asennon. – Paina syvyydenrajoitinta(14) alaspäin, kunnes se kosket- taa porrasvastetta(9). GOF 1250 LCE: kytke digitaalinen syvyydensäätö päälle käynnistyskytkimellä(18). Paina painiketta(16) syvyy- denrajoittimen(14) nollapisteen säätöä varten. GOF 1250 CE: säädä luisti osoitinmerkin(27) kanssa jyr- sintäsyvyysasteikon(26) kohtaan 0. 1 609 92A 57T | (03.02.2020) Bosch Power ToolsSuomi | 87 – Säädä syvyydenrajoitin(14) haluttuun jyrsintäsyvyyteen ja kiristä syvyydenrajoittimen(14) ruuvi(15). GOF 1250 CE: varmista, ettei osoitinmerkillä(27) varus- tettu luisti pääse enää siirtymään. – Paina vapautusvipua(23) ja ohjaa yläjyrsin ylimpään asentoon. Suuret jyrsintäsyvyydet kannattaa työstää monivaiheisesti aina ohutta lastua leikaten. Porrasvasteen(9) avulla voit tehdä jyrsintätyön monivaiheisesti. Säädä sitä varten haluttu jyrsintäsyvyys porrasvasteen alimman portaan kanssa ja tee ensimmäiset jyrsinnät ylempien portaiden kanssa. Porrasvä- liä voi muuttaa kiertämällä säätöruuveja(10). Koejyrsinnän jälkeen voit säätää halutun jyrsintäsyvyyden tarkan mitan kääntämällä kiertonuppia(25); kääntö myötä- päivään suurentaa jyrsintäsyvyyttä, kääntö vastapäivään pie- nentää jyrsintäsyvyyttä. Asteikko(24) helpottaa säätämistä. Yksi kierros vastaa 2,0mm:n suuruista säätömatkaa, yksi vii- vaväli asteikon(24) alareunassa vastaa 0,1mm:n suuruista säätömatkaa. Enimmäissäätömatka on ±8mm. Esimerkki: jyrsintäsyvyydeksi halutaan 10,0mm, koejyr- sintä antaa jyrsintäsyvyydeksi 9,6mm. – Käännä asteikko(24) asentoon 0. – Käännä kiertonuppia(25) 0,4 mm:n/4 viivavälin verran (asetus- ja tosiarvon erotus) myötäpäivään. – Tarkista valittu jyrsintäsyvyys toisella koejyrsinnällä. GOF 1250 CE: säädettyäsi jyrsintäsyvyyden älä muuta enää luistin(27) asentoa syvyydenrajoittimessa(14), jotta pystyt aina katsomaan nykyisen jyrsintäsyvyyden asteikosta(26). GOF 1250 LCE: nykyinen jyrsintäsyvyys näkyy näy- tössä(21). Työskentelyohjeita u Suojaa jyrsintä iskuilta ja töytäyksiltä. Jyrsintäsuunta ja jyrsiminen (katsokuvaF) u Jyrsintä on aina tehtävä jyrsinterän (5) pyörimissuun- taa vastaan (vastasuuntaan). Jos jyrsintä tehdään pyö- rimissuuntaan (samaan suuntaan), sähkötyökalu saattaa riistäytyä käsistä. Säädä haluamasi jyrsintäsyvyys (katso "Jyrsintäsyvyyden säätäminen", Sivu86). Aseta sähkötyökalu asennetun jyrsinterän kanssa työkappa- leelle ja käynnistä sähkötyökalu. Paina vapautusvipua(23) taaksepäin ja ohjaa yläjyrsin poh- jalevyn(13) suuntaan rajoitinta vasten. Vapauta vapautus- vipu(23), jotta saat lukittua tämän upotussyvyyden. Suorita jyrsintä tasaisella nopeudella. Ohjaa yläjyrsin jyrsinnän päätyttyä takaisin yläasentoon. Pysäytä sähkötyökalu. Jyrsintä apuohjaimen kanssa (katsokuvaG) Suurien työkappaleiden työstämiseksi (esimerkiksi urajyr- sinnässä) on mahdollista kiinnittää lauta tai rima työkappa- leen apuohjaimeksi ja ohjata yläjyrsintä apuohjainta pitkin. Ohjaa yläjyrsintä liukutallan tasaisella sivulla apuohjainta pit- kin. Reuna- tai muotojyrsintä Jos reuna- tai muotojyrsintä tehdään ilman suuntaisohjainta, jyrsinterässä täytyy olla ohjaustappi tai kuulalaakeri. Vie käynnissä oleva sähkötyökalu sivulta työkappaleeseen, kunnes ohjaustappi tai kuulalaakeri on kiinni jyrsittävän työ- kappaleen reunassa. Ohjaa sähkötyökalua työkappaleen reunaa pitkin. Varmista, että työkalu on oikeassa kulmassa. Liian voimakas painami- nen saattaa vaurioittaa työkappaleen reunaa. Jyrsintä suuntaisohjaimen kanssa (katsokuvaH) Työnnä suuntaisohjain(33) ohjaustankojen(34) kanssa pohjalevyyn(13) ja kiristä se ruuveilla(7) tarvittavaan mit- taan. Lisäksi suuntaisohjainta voi säätää pituussuunnassa siipiruu- veilla(36) ja(35). Kiertonupin(37) avulla voit tehdä pituuden hienosäädön löysättyäsi molempia siipiruuveja(35). Yksi kierros vastaa 2,0mm:n säätömatkaa, yksi kiertonupin(37) viivaväli vas- taa 0,1mm:n säätömatkaa. Vastekiskon(38) avulla voit säätää suuntaisohjaimen vaste- pinnan kokoa. Ohjaa käynnissä olevaa sähkötyökalua työkappaleen reunaa pitkin tasaisella nopeudella ja painamalla työkalua sivusuun- taan suuntaisohjainta vasten. Kun jyrsitään suuntaisohjaimen(33) kanssa, pöly ja lastut kannattaa imuroida erikoisimuadapterin(39) välityksellä. Imuadapterin voi jättää paikalleen. Jyrsintä jyrsinharpin (lisätarvike) kanssa Ympyröiden jyrsintään voit käyttää jyrsinharppia. Jyrsintä ohjainkiskon (lisätarvike) kanssa Ohjainkiskon ja ohjainkiskoadapterin avulla voit jyrsiä suoria linjoja. Jyrsintä kopiohylsyn kanssa (katsokuvatI–L) Kopiohylsyn(43) avulla voit jyrsiä mallikappaleiden/mallile- vyjen muodot työkappaleisiin. Valitse sopiva kopiohylsy mallilevyn tai mallikappaleen vah- vuuden mukaan. Kopiohylsyn ulkonevan korkeuden takia mallilevyn täytyy olla vähintään 8mm:n vahvuinen. Ennen kopiohylsyn(43) käyttöä täytyy asentaa SDS-kopio- hylsyadapteri(40) liukutallaan(11). Aseta kopiohylsyadapteri(40) yläkautta liukutallaan(11) ja kiinnitä se 2 kiinnitysruuvilla(41). Varmista, että kopiohyl- syadapterin vapautusvipu(42) liikkuu esteettömästi. Siirrä vapautusvipua(42) nuolen suuntaan ja asenna kopio- hylsy(43) alakautta SDS-kopiohylsyadapteriin(40). Turva- nokkien tulee tällöin lukkiutua tuntuvasti kopiohylsyn(43) syvennyksiin. Tarkasta jyrsinterän keskikohdan ja kopiohylsyn reunan väli- nen etäisyys (katso "Pohjalevyn keskittäminen (katsokuvaN)", Sivu88). u Valitse jyrsinterä, jonka läpimitta on pienempi kuin kopiohylsyn sisähalkaisija. Bosch Power Tools 1 609 92A 57T | (03.02.2020)88 | Ελληνικά Jyrsiminen Ohjaa käynnissä oleva sähkötyökalu kopiohylsyn(43) kanssa mallilevyä vasten. Paina vapautusvipua(23) taaksepäin ja ohjaa yläjyrsintä hi- taasti alaspäin, kunnes se on asetetussa jyrsintäsyvyydessä. Vapauta vapautusvipu(23), jotta saat lukittua tämän upotus- syvyyden. Ohjaa sähkötyökalua mallilevyä pitkin painamalla ulkonevaa kopiohylsyä(43) sivusuuntaan mallilevyä vasten. Pohjalevyn keskittäminen (katsokuvaN) Tarvittaessa kopiohylsyn(43) ja liukutallan(11) voi keskit- tää toistensa suhteen, jotta jyrsinterän keskikohdan ja kopio- hylsyn reunan välinen etäisyys on kaikkialla sama. Paina vapautusvipua(23) taaksepäin ja ohjaa yläjyrsin poh- jalevyn(13) suuntaan rajoitinta vasten. Vapauta vapautus- vipu(23), jotta saat lukittua tämän upotussyvyyden. Löysää kiinnitysruuveja(44) n. 2 kierroksen verran, jotta liu- kutalla(11) voi liikkua esteettömästi. Asenna keskitystuurna(45) kuvan mukaisesti käyttötarvik- keen pitimeen. Kiristä liitinmutteri käsitiukkuuteen niin, että keskitystuurnaa voi vielä liikuttaa esteettömästi. Suuntaa keskitystuurna(45) ja kopiohylsy(43) toistensa suhteen siirtämällä hieman liukutallaa(11). Kiristä kiinnitysruuvit(44). Irrota keskitystuurna(45) käyttötarvikkeen pitimestä. Paina vapautusvipua(23) ja ohjaa yläjyrsin ylimpään asen- toon. Pariston vaihtaminen (GOF1250LCE) (katsokuvaM) Työnnä paristokotelon kantta(22) ylöspäin ja ota paristo pois. Asenna uusi paristo (tyyppi CR2032). Pariston plusna- van täytyy osoittaa eteenpäin paristokotelon kanteen(22). Asenna tiiviste(46) ja sulje paristokotelon kansi(22). Hoito ja huolto Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. u Mikäli suinkin mahdollista, käytä vaativissa käyttöolo- suhteissa aina pölynpoistolaitetta. Puhdista tuuletu- saukot säännöllisin väliajoin siveltimellä ja kytke eteen vikavirtasuojakytkin (PRCD). Metallia työstet- täessä sähkötyökalun sisään saattaa kertyä sähköä johta- vaa pölyä. Sähkötyökalun suojaeristys saattaa heikentyä. Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Hävitys Käytöstä poistetut sähkölaitteet, akut/paristot, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusio- käyttöön. Älä hävitä sähkölaitteita tai akkuja/paristoja ta- lousjätteiden mukana! Koskee vain EU‑maita: Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökel- vottomat sähkölaitteet ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/pa- ristot täytyy kerätä erikseen ja toimittaa ympäristöystävälli- seen kierrätykseen.

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk- tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi- en vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Yläjyrsin Tuotenumero
