Popis výrobku a vykonu

Prcte tsi vsechna bezpecnostni upozorneni a vsechny Pokyny. Nedodrzovani bezpecnostnich upozorneni aPokynu muze mit za nasledek uraz elektrickym proudem, pozar a/nebo tezka poraneni.

Ridte se obrzky v prendi casti nadvodu k oblsze.

Dodržujte predpisy pro obrăné materialy platné v príslušné zemi.

Vysavač musí byt vhdný pro frézovany material.

Pri odsavani obzvlst zdravi skodlivelo, karcinogenniho neboSucheho prachu pouijte specialy vysava.

Provoz

-Nasadte elektrické nariadis namontovanou frzou na opracovávaný obrobek.

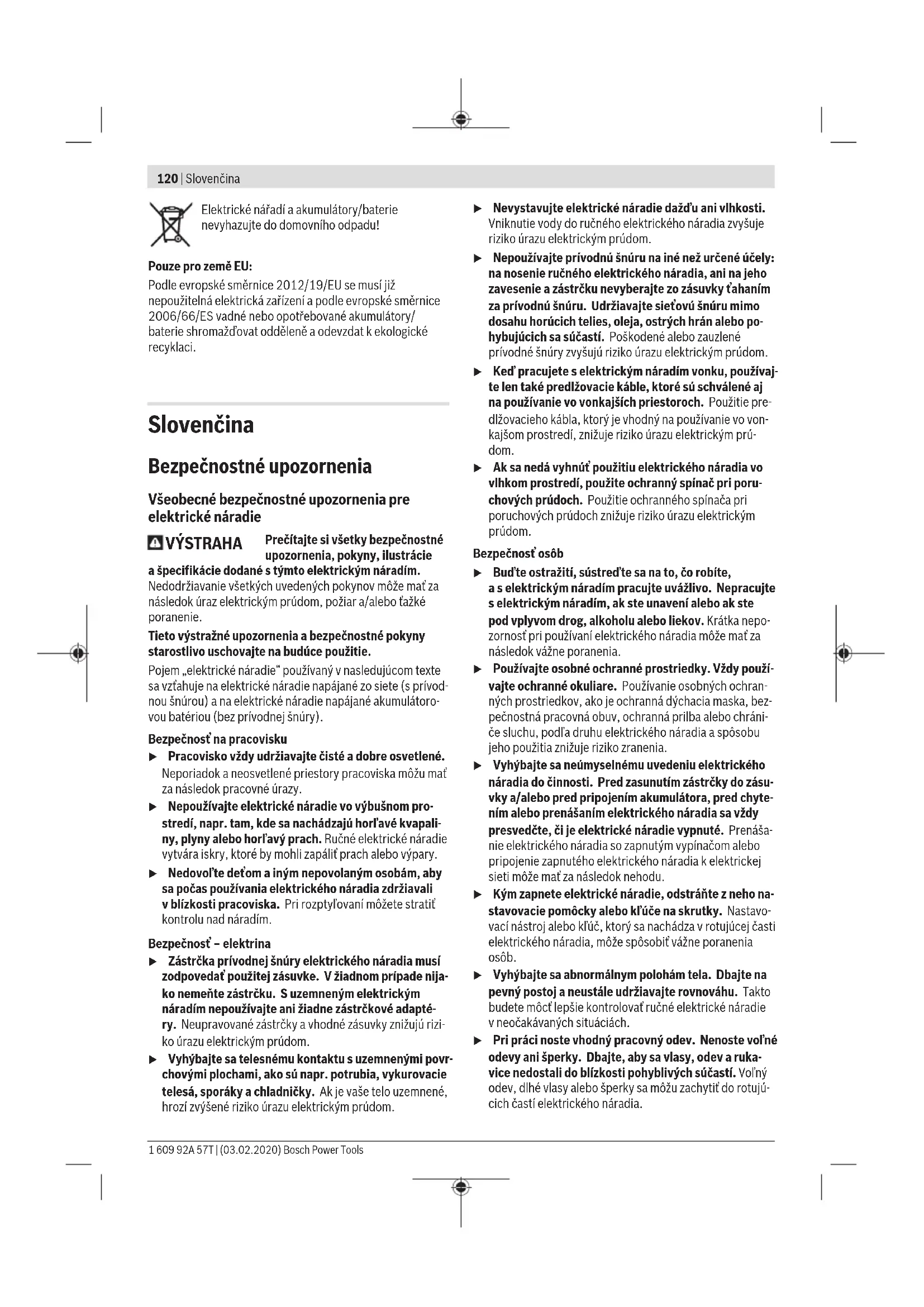

Bezpečnostné upozornenia

Vseobecne bezpecnostn upozornenia pre elektricke naradie

VYSTRAHA

Precitajte si vsetky bezpećnostné upozornenia, pokyny, ilustracie

a specifikaciae dodanésymto elektrickym naradim.

Nedodržiavanie vsetkych uvedenychPokynov moze mat za nasledok uraz elektrickym prudom, požiar a/alebo tazke poranenie.

Tieto vystrażné upozornenia a bezpećnostné pouziny starostlivo uschovajte na buduce použitie.

Pojem „elektrické náradie“ použivaný v nasledujúcom,texte sa vztahuje na elektrické náradie napájané zo siete (s privodnou snúrou) a na elektrické náradie napájané akumulatórovou bateriou (bez privodnej snúry).

• Nevystavujte elektrické náradie džd'u ani vlhkosti. Vnikutie vody do ručného elektrického náradia zvyšuje riziko urazu elektrickým prudom.
  Nepouživajte privodnu snuru na ine nez urçene učely: na nosenie ručného elektrického naradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahanim za privodnu snuru. Udrziavaje sieťovu snuru mimo dosahu horúch telies, oleja, ostrych hrán alebo pohybujúcich sa súcasti. Poškodené alebo zauzlené privodné snúry zvyšuju riziko urazu elektrický prudom.
  Ked' pracujete s elektrickym naradim vonku, pouzivaj te len také predlžovacie kable, ktoré su schvalene aj na použivanie vo vonkajsch priestoroch. Pouzitie predlžovacieho kábla, ktorý je vchodný na použivanie vo vonkajsom prostredi, znižuje riziko urazu elektrickym prudom.
  Ak sa nedá vyhnú' pouzitiu elektrického náradia vo vlhkom prostredi, použite ochranny spinač pri poruchovych prudoch. Použtie ochrannesho spinaça pri poruchovych prudoch znižuje riziko urazu elektrickým prudom.

Bezpečnost osob

Bud'te ostražiti, sustred'te sa na to, co robite, a selektrickym naradim pracujte uvazlivo. Nepracujte s elektrickym naradim, ak ste unaveni alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Kratka nepozornost pri pouzivanie elektrickeho naradia moze ma' za nasledok važne poranenia.
Používajte osobné ochrannes prostriedky. Vždy používajte ochrannes okuliare. Používanie osobněch ochraněch prostriedkov, ak je ochranná dýchacia maska, bezpečnostné pracovné obuv, ochranná prilba alebo chraniče sluchu, podla druhu elektrického náradia a spósobu jeho použitia znižuje riziko zranenia.
Vyhybajte sa neumyselnemu uvedeniu elektrického náradia do Činnosti. Predzasunutim zástrčky do zásuvyka/alebo pred pripojením akumulátora, pred chyténím alebo prenásním elektrického náradia sa vždy presveděte, Č je elektrické náradie vypnuté. Prenásníe elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti moze ma za nasledok nefodu.
Kym zapnete elektrické náradie, odstrante z neho na stavovacie pomócky alebo kluče na skrutky. Nastavovaci nastroj alebo kluč, ktorý sa nachadzva rotujucej casti elektrického náradia, moze sposobit vázne poranenia osob.
Vyhybajte sa abnormalnym poloham tela. Dbajte na pevny postoj a neustale udrziajte rovnovahu. Taktobudete moct lepsie kontrolovat ruene elektrkne naradiy v neocakavanych situaciach.
Pri práci noste vhodný pracovný odev. Nenoste volné odevy ani šperky. Dbajte, aby sa vlasy, odev a rukávice nedostali do blízkosti pohyblivych súčastí. Vofný odev, dlhé vlasy alebo šperky sa možu zachytí do rotujú-cich Častí elektrického naradia.

Ak sa da na rucne elektrické naradie namontovat od-savacie zariadenie a zariadenie na zachytavanie prachu, presvedcte sa, ci su dobre priopojenae spravyne pouzivané. Pouzivanie odsavacieho zariadenia a zariadenia na zachytavanie prachu zniuzije riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom použivaní náradia nekonali v rozpore s principmi jeho bezpečného použivania. Nepozorná práca moze viest v okamihu k tazkému zraneniu.

Nikdy nepretăzujte elektrické náradie. Používajte elektrické náradie vchodné na dany druh prace. Svhodným ručným elektrickým náradím budete pracovat lepsie a bezpečnejsie v uvedenom rozsahu vykonu nára-dia.
Nepouzivajte elektrické naradie, ktoré máPokazeny vypinač. Náradie, ktoré sa uz nedá zapnut alebo vypnút, je nebezpećné a treba ho zverit do opravy odborníkovi.
Než začnete náradie nastavová alebo prestavová, vymieñat prislušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej snúry zo zásuvky a/alebo odoberte akumulátor, ak je to mozné. Totopreventívy opatrenie zabraujune uímyselnému spusteniu elektrického naradia.
Nepouživané elektrické náradie uschovávajte tak, aby bolo mimo dosahu deti. Nedovol'te použivat toto náradie osobám, ktoré s nim nie su doverne oboznámene alebo ktoré si neprecitali tieto pokyny. Elektrické náradie je nebezpečné, ak ho použivaju neskúsené osoby.
Elektrické náradie a prisluşenstvo starostlivo osetrjte. Kontrolujte, ci pohyblíve suciastky bezchybine fungju alebo ci nie su blokované, zlomené alebo poskodené, co by mohlo negativne ovplyvnić správnefungovanie elektrického náradia. Pred použitím nárdia dajte poskodené suciastky vymenit. Ve'na nehód je spósoben'ych nedostatočnou udžbou elektrického nárdia.
Rezné nastroje udrziavaje ostre a cîsté. Starostlivo osetrované rezné nastroje s ostrymi reznymi hranami maju mensiu tendenciu zablokovat sa a lahsie sa daju viest.
Používajte elektrické náradie, prisluěs nestvo, nastavovacie nastroje a pod. podla tychto vystražnych upozorneni a bezpečnostnéchPokynov. Pri práci zohladnite konkretne pracovné podmienky a cinnost, ktoru budete vykonávat. Používanie elektrického náradia na iny než predpokladany učel moze viest k nebezpečném situáám.
Rukovati a uchopove povrchy udrzujte suche, ciste a bez oleja alebo mazacieho tuku. Smyklavé rukovati a uchopove povrchy neumoznju bezpechnu manipulaci a ovladanie naraia v neocakavanych situacchiach.

Servis

Elektrické náradie davajte opravovat len kvalifikovanénu personalu, ktory použiva originé nahradné sučiastky. Tým sa zaisté zachovanie bezpečnosti náradia.

Bezpečnostné upozornenia týkajúce sa použivania hornych fréz

Drzte elektrické naradie za izolované uchipovacie plochy, pretoze noz by sa mohol dostat do kontaktu s napajacim kablom. Rezacie prisluenstvo pri kontakte s fazou moze prepojit odhalene kovove casti naradia s fazou a pouzivatelet moze byt zasiahnuty elektrickym prudom.
Na upevnie a odporu obrobku na stabilnej ploche pouzite svorky alebo iny prakticky sposob. Ak drzite obrobok rukou alebo si ho opierate o telo, je nestabilny a mozte strati'kontrolu.
Povoleny počet otáčok frezy musi byt minimálne taký vysoký ako maximálny počet otáčok uvedeny na elektrickom naradí. Frezy, ktoré sa otáčaju rychlejsie ako ich povoleny počet otáčok, sa možu rozpadnúť a Rozletiet do okolia.
Frézovacie nastroje alebo iné prisluşenstvo sa musia presne hodit do upinacieho mechanizmu (do klieštiny) rucného elektrického naradia. Pracovné nastroje, ktoré presne nepasujó do upinacieho mechanizmu rucného elektrického naradia, sa otáčaju nerovnomerne a intensívne vibrujú, co moze mat za nasledok stratu kontroly nad naradím.
Elektrické náradie ved'te proti obrobku iba v zapnutom stave. Inak hrozi v pripade zasekutia pracovného nastroja v obrobku nebezpečenstvo spätného razu.
Nesiahajte rukami do oblasti frzevania a na frezu. Druhou rukou drzte pridavnu rukovat'. Ked drzite frezu obidvomi rukami, frezovaci nastroj vam ich nemoze poranit.
Nikdy nefrezujte cz kovove predmety, kince alebo skrutky. Frézovaci nastroj by sa mohol poskodit a mohlo by to viest k zvyşenym vibraciam.
Používajte vchodné pristroje na vyhladánvie skrytych elektrický vedeni a potrubi alebo sa obratte na miestne energetické podniky. Kontakt s elektrický vodičom pod napatim moze spasobit požiar alebo mat za následok zásah elektrický prudom. Poškodenie plynového potrubia moze mat za následok explóziu. Preniknutie do vodovodného potrubia spasobi vecné skody alebo moze mat za následok zásah elektrický prudom.
Nepouzivaje tupé alebo poskodené frézy. Tupé alebo poskodené frézy spösobujú zvyşene trenie, mozu sa za-seknú a mat za následok nevyvä Zenost.
Pockajte na upné zastavenie elektrického náradia, az potom ho odlozte. Vkladaci nastroj sa moze zaseknú t a moze zapricinit stratu kontroly nad ručným elektrickym náradim.

122 | Slovencina

Elektrické náradie drzte pri práci pavne oboma rukami a zaujmite stabilny postoj. Elektrické náradie je bezpečnejsie viest dvomi rukami.
Gombikové batarie nikdy neprehitajte. Prehltnutie gombikovej baterie moze v priebehu 2 hodin viest k važnym vnutornym poleptaniam a smrti.

Zabezpeče, aby sa gombíková bátéri na nestostala do ruk detom. V pripade podozrenia z prehltnutia gombíkovej bátéri alebo jej zavedenia do iného telesného otvoru okamžite vyhfadajte lekarsku pomoc.

Pri yvmene baterie dbajte,aby yvmena prebehla spravne.Hrozi nebezpecenstvo vybuchu.
Nepokusajte sa nabijat gombikové batiere a neskratajte ich. Gombiková batiere sa moze stat netesnou, vybuchnut, vznietit sa a poranit osoby.
Vybité gombíkové batié likvidujte v suladés predpispimi. Vybité gombíkové batié sa možu staţ netesnymi a poskodit produkt alebo poranit osoby.
Gombikovu bateriu neprehrievajte a nehdzte do ohna. Gombikova bateria sa moze sta' netesnou, vybuchnut, vznietit sa a zranit osoby.
Gombikovu bateriu neposkodzujte a nerozoberajte. Gombikova bateria sa moze sta' netesnou, vybuchnuit, vznietit sa a zranit osoby.
Zabrańte kontaktu pośkodenej gombikovej batérié s vodou. Unikajuce litium moze pri kontakte s vodou zrea-govat a uvo'ni't vodík a spősobit požiar, vybuch alebo poranenie osb.

Udaje platia pre menovite napatie [U] 230 V. Pri odliśnych napatiach a vo vyhotoveniach špecifikych pre Jednotlivé krajiny sa mozu tieto udaje lišit.

Uroven vibraciāa hodnota emisi hluku uvedene v tychto po kynoch boli namerané podla normovaného meracieho postupu a daju sa pouzit na vizajomne porovnávanie elektrického náradia. Hodia sa aj na predbezný odhad emisie vibraciāa hluku.

Uvedena uroven vibraci a hodnota emisi hluku reprentuje hlavné spósoby použitia elektrického náradia. Ak sa však elektrické náradie vyuziva na iné spósoby použitia, s odlsnými vlkadacimi nastrojmi alebo pri nedostatočnej udřbe, moze sa uroven vibraci a hodnota emisi hluku odlišovat. To moze emisiu vibraci a hluku počas celého pracovné chasu vyrazne zvyšit.

Na presny odhad emisi vibraci a hluku by sa mal zohfadnit aj cas, v priebehu ktorheo je naradie vypnute alebo sice spustene, ale v skutochnosti sa nepouziva. To moze emisie vibraci a hluku poças celho pracovneho casu vyrazneznizit.

Na ochranu obsluhujucej osoby pred posobenim vibracii urcite doplnkové bezpečnostné opatrenia, ako napriklad: udž

ba elektrického náradia a vkladacích nastrojov, udrziavanie správnéj teploty ruk, organizácia pracovnych procesov.

Montáz

Pred vsetkymi pracami na elektrickom naradi vytiahnite sie'tovu zastrcku zo zasuvky.

Vlozenie frézovacieho nastroja (pozri obrázok A)

Pri vkladani alebo vymene frézovacich nastrojov odporucame použivat pracovné rukavice.

Podla druhu pouzivanu su k disposizici frrezovacie nastroje v roznom vyhotoveni a v roznej kvalite.

Frezovacie nastroje z vysokovykonnej rychloreznej ocele (HSS) su vchodné na opracovavanie makkych materíálov, akopr. máké drevo a plast.

Frezovacionastroje s ostrom zo spekaneho karbidu (HM) su specialne vchodne na tvrde abrazivne materialy,ako napr, tvredrevo a hlinik.

Originalne frézovacie nastroje z rozsiahleh ponuky prisluenstva Bosch si možete kúpit u svojho odborného predajcu výrobkov Bosch.

Pouzivajte vždy iba bezchychné a cîsté frézovacie nastroje.

Otocte aretacnpu packu vretena (6) proti smeru pohybu hodinovych ruciciek, az na doraz (0). V pripe potreby otacajte vreteno motora rukou, kym sa pocutelne nezais- ti.

124 | Slovencina

-UvoInite prevlecnu maticu (4) vidlicovym klucom (31) (velkost kluca 19 mm), otacanim v smere pohybu hodinovych ruciiek (2).
- Zasunte frézovaci nastroj do upinacej kliestiny. Stopka frézovacieho nastroja musi byt zasunutá do upinacej kliestiny aspon po značku.
-Utiahnite prevlecnu maticu (4) vidlicovym kl'ucom (31) (velkost kluca 19 mm) otacanim proti smru pohybu hodinovych ruciiek. Uplne uzatvorte aretacnu paacku vretena (6).
Bez namontovanej kopirovacej objimky nepouživajte frézovacie nastroje s priemerom včśim ak 50 mm. Takéto frézovacie nastroje sa nezmestia cz základné do-sku.
Kymiejne namontovana frze,upinaciu kliestinu vziadnom priade neutahujte prevlecnou maticou.

Upinacia kliestina by sa inak mohla poškodit.

Odsávanie prachu a triesok

Prach z niedtorych materialov, napr. z naterov obsahujucich olovo, z niedtorych druhov dreva, mineralov a kovu moze byt zdraviu skodlivy. Kontakt s takymto prachom alebo jeho vdychovanie moze vyvolavat allergicke reakcie a/alebo ochenia dychacich ciest pouzivatea alebo osob, ktoré sa nachadzaju blizkosti.

Urcite druhy prachu, aka napriklad prach z duboveho alebo
z bukového dreva, sa povazuju za rakovinotvorne, predovsetkym v spojeni s pridavnymi latkami, ktoré sa použivaju na osetrenie dreva (chrōmán, prostriedky na ochranu dreva).
Material, ktorý obsahuje azbest, smú opracovávat len odbornici.

-Pouzivaje podla moznosti také odsavanie prachu, ktoré je pre dany material vchodné.
- Postarajte sa o obré vetranie svojho pracoviska.
- Odporucame pouzivat masku na ochranu dychacich ciest s filtrom triedy P2.

Dodrziavaje aj predpisy vasej krajiny tykajuce sa obrabnych materiav.

Zabrante usadzovaniu a hromadeniu prachu na pracovisku. Prach sa moze lahko zapalit.

Pripojenie odsavania prachu (pozri obrazok B)

Zasunte odsavaci hadicu ( 35mm) (32) (prisluensstvo) na namontovan ydsavac adaptor. Odsavaci hadicu (32) spoje s vysavacom (prisluensstvo).

Vysávac musí byt vhodný pre daný druh opracovávaného materiálu.

Pri odsavani materialov mimoriadne ohrozujucich zdravie, rakovinotvornych alebo suchych druhov prachu pouzivajte spezialny vysavač.

Prevádzka

Dodrze napatie siete! Napatie zdroja elektrickeho prudu sa musi zhodovat's udajmi na typovom stitku elektrickeho náradia. Elektrické náradie oznacene pre napatie 230 V sa moze prevadzkovat ajs napätim 220 V.

Uvedenie do prevadzky

GOF 1250 LCE: Po zapnuti sie'tového napatia trvalo svieti svetelný prstenec (3) na osvetlenie povrchu obrobku. Založte bateriu (pozri, Vymena baterie (GOF 1250 LCE) (pozri obrázok M), Stranka 126). Pri nektorych typoch je bateria uz vlozena. Na aktivovanie baterie znej odstrante pečaf.

Tlăcidlom (17) nastavte požadovanú mernú Jednotku.

Predvolba otacok

Nastavovacim kolieskom predvol'by otáčok (28) možete predvolit potrebné otáčky aj poças prevadzky.

Pred zapnutim nastavte hibku frzovania (pozri, Nastavenie hibky frzovania", Stranka 125).

Na zaistenie stlačeného vypinača (29) zatlačte zaistovacie tlacdido (2).

Na vypnutie elektrického naradia uovl'nite vypinač (29), príp. kěd je zaistovacim tlacdilm (2) zaaretovany, stláte krátko vypinač (29) a potom ho uovl'nite.

Konstantna elektronika

Konstantna elektronika udrziava počet otáčok pri volnobehu a pri zataženi na priblžne rovnakej urovnì, a tym zabezpečuje rovnomerný pracovné vykon náradia.

Pozvoñyrozbeh

Elektronicky regulovaný pozvolný Rozbeh obmedzuje krutiaci moment naradia pri zapnuti a predlzuje zivotnost motora.

Ochrana proti pretazeniu

Ochrana proti pretazeniu zabrauje nepripustne vysokemu oderbu prdu pri extremnom pretazeni. To moze viest k zni-zeniou otacok motora aPoklesu vystupného vykonu, v extrémnom pripadaez k zastaveniu motora.

Uvolnovacia packa (pozri obrazok C)

Nárvat uvol'novacej pácky (23) do pôvodnej polohy prebieha automatický pri jej uvol'neni. Pre lepšiu prídržnú silu je nutné uvol'novaci páčku (23) potiahnut dozadu až na doraz. Prídržnú silu možno v tripade potreby dodatočne nastavovat. Na tento Śčel zasunte k'luc svnutornym šesthranom (4 mm) do otvoru v rukovati. Na zvyšenie prídržnej sily otácajie k'luc svnutornym šesthranom v smere pohybu hodinovych rucičiek, na zniženie prídržnej sily ho otácajie proti smeru pohybu hodinovych rucičiek.

Nastavenie hlibky frézovania

Hübka frézovania sa moze nastavit len pri vypnutom elektrickom náradi.

Pri pribliznom nastaveni híbky frézovania (pozri obrázok D a E) postupujeme nasledovne:
- Prilozte elektrické náradie s namontovanym frézovacim nastrojom na obrobok, ktory budete obrabat.
Presnú híbku frézovania nastavte otočným gombikom (25) v strede. Otačajte otočné gombík (25), kým sa značky (19) nebudú zhodováť, ako je zobrazné na obrázku. Potom otočte stipnicu (24) na 0.

-Nastavte stapovy doraz (9) na njnižsī stipen; stapovy doraz citel'ne zapadne.
-Povol'te skrutku (15) na hibkovom doraze (14) tak, vol'ne pohybliy.

aby bol hlibkovy doraz (14) vo'ne pohyblivy.

Zatlacte uvolnovaciu paeku (23) dozadu a vedte hornu frezu pomaly smerom nadol, kym sa frezovacni nastroj (5) nedotkne povrchu obrobku. Opat uvolnite uvolnovaciu paeku (23), aby ste tuto polohu zafixovali.

-Tlačte hlbkový doraz (14) nadol, kým nesećá na stupno-vom doraze (9).
GOF 1250 LCE: Zapnite digitáne zobrazenia híbky na vypináci (18). Stlăcte tlácidlo (16) na nastavenie nulového bodu híbkového dorazu (14).
GOF 1250 CE: Nastavte posuvac's indexovou značkou (27) do polohy 0 na stipnici pre híbku fržovania (26).
-Nastavte hibkovy doraz (14) na zeelanu hibku frzovania a utiahnite skrutku (15) na hibkovom doraze (14).
GOF 1250 CE: Dávajte pozor na to, aby ste posúvac sindexovou značkou (27) už neprestavili.
-Stlacte uvolnovaci paCKu (23) a vedte hornu frzu do najvyssej polohy.

Ak je potrebna vacsia frezovacia hibka, mali by ste vykonat viacero pracovnch krokov s mensim uberom triesky. Pomocou stipnoveho dorazu (9) mozete frezovanie Rozdelit na viac stipnov. Nastavte na tento ucel pozadovanu frezovaciu hibku s najnizsim stipnom stipnoveho dorazu a pre prve pracovne kroky zvolte najprv vyssie stipne.Vzdalenost stipnov mozno zmenit otocenim nestavovacej skrutky (10). Po sukusobnom frezovani mozte otacanim otoceho gombika (25) nastavit hibku frezovania presne na zeLANy Rozmer; na zvacsenie hibky frezovania otacajte v smere pohyu hodinovych ruciiek, na zmenienie hibky frezovania otacajte proti smeru pohyu hodinovych ruciiek. Stupnica (24) priTom sluzi na orientaciu. Jedna otacka zodpoveda drahe prestavenia 2,0 mm, jeder dielik na spodnom okrai supnice (24) zodpovedazmene dravy prestavenia o 0,1 mm. Maximalna draha prestavenia je ± 8 mm.

Priklad: Zelana hlbka frezovania ma byt 10,0 mm, skusobnym frzovanim bola zistena hlbka frzovania 9,6 mm.

-Otoctestupnicu (24) na hodnotu 0.
- Otočte otočné gombík (25) o 0,4 mm/4 dielíky (rozdiel požadovanej a skutočnej hodnoty) v smere pohybu hodinovych ručícek.
-Skontrolujte predvolenu frzovaci hibku vykonanim d'al-sej skusky frzovania.

GOF 1250 CE: Po nastaveni hlibky frézovania už nemeite pozíciu posúvača (27) na hibkovom doraze (14), aby ste na stupnici (26) mohli vždy odčitat momentálnu hlibku frézovania.

GOF 1250 LCE: Momentalna híbka frézovania sa zobrazujene displeji (21).

PracovnéPokyny

Chrante frézovacie nastroje pred narazom a uderom.

Smer a postup frézovania (pozri obrázok F)

Nastavte požadovanú hlbku fržovania (pozri „Nastavenie hlbky fržovania“, Stranka 125).

126 | Slovencina

Prilożte elektrické náradie snamontovanym frézovacím nástrojom na obrobok, ktorý budete obrábat, a elektrické náradie zapnite.

Zatlacke uvolnovaci pačku (23) dozadu a vedte hornú frézu az na doraz k základnej doske (13). Opaf uvolnite uvolnovaci pačku (23), aby ste tuto hlbku zanorenia zafixovali.

Frezovanie vykonávajte s rovnomernym posuvom.
Po skončeni fizovania dajte hornú frézu spát do majvyššej polohy.

Vypnite elektrické náradie.

Frezovanie s pomocnym dorazom (pozri obrazok G)

Pri opracovávaní váčsich obrobkov, napr. pri frézovani drážok, možete ako pomocné doraz upevní na obrobok nejakó doskú alebo listu a potom viest hornú frézu pozdž tohto pomocného dorazu. Hornú frézu vedte po skosnej strane klznéj dosky pozdž pomocného dorazu.

Frezovanie hrán alebo tvarové fizovanie

Pri frézovani hrán alebo tvarovom frézovani bez paraleného dorazu musi byt frézovaci nastroj vyaveny vodiacim kolikom alebo gufóčkovym ložiskom.

Zapnuté rucné elektrické náradie prisúvajte k obrobku
zboku, až kým vodiaci kolík alebo gul'ockové loźisko frézovacieho nastroja priliehajú k obrábanej hrane obrobku.

Rucne elektrické náradie vedte pozdǐné popri hrane obrobka. Dávajte pritom pozor na to, aby priliehalo v správnom uhle. Príliš ve lytk tlak moze poskodit hranu obrobka.

Frezovanie sparelnym dorazom (pozri obrazok H)

Zasunte paralelny doraz (33) s vodiacimi tycami (34) do zakladnej dosky (13) a utiahnite ho skrutkami (7) podla poza-dovaného Rozmeru.

Pomocou dorazovej listy (38) mozete zmenit učinnú dosadciu plochu paraleného dorazu.

Zapnuté elektrické náradie vedte pozdž hrany obrobku rovnomerný posuvom a bočný tlakom na paralelný doraz.

Pri frézovanis paralelnym dorazom (33) by sa malo vykonávat odsávanie prachu/triesok pomocou špecialneho odsávacieho adaptéra (39). Odsávací adaptoré避孕 zostaf na-montovany.

Frezovanies kruhovym adaptorem (prisluensstvo)

Pomocou kopírovacej objímky (43) sa možu preniest kontúry z predloh, przy. šablón na obroky.

Podla hrubky sablony, pripadne predlohy zvolte vchodnukopirovaciu objimku. Kvoli presahujucej yiske kopirovacejobjimky musi mat vsk sablona minimnu hrubku 8 mm.

Pri pouziti kopirovacej objimky (43) je njaprnu nutné založit SDS adaptorkopirovacej objimky (40) do klznej dosky (11). Položte adaptorkopirovacej objimky (40) zhora na klznú dosku (11) a priskrutkujte ho pomocou 2upevnovacich skrutiek (41). Dávajte pritom pozor na to, aby sa dala uvolnovacia páčka pre adaptorkopirovacej objimky (42) volne pohybovaţ.

Posunte uvolnovaci páčku (42) v smere sípky a založte kopírovaci objímku (43) zdola do SDS adaptéra kopírovascej objímky (40). Kódovacie vystupky musia pritom počute ne zaskočit do vyrezov kopírovacej objímky (43).

Skontrolujte vzdialenost od strodu frzevocieho nastroja po okraj kopirovacej objimky (pozri „Centrovanie zakladnej dosky (pozri obrazok N)“, Stranka 126).

Zvôte priemer frézovacieho nastroja tak,aby bol mensí ako vnutorny priemer koprovacej objímky.

Postup frézovania

Prisuntezapnuteelektrickene radie skopirovacou objimkou (43) k sablone.

Zatlacte uvol'novaci pakcu (23) dozadu a ved'te hornu frzeu pomaly smerom nadol, kym sa nedosiahne nastavena hlbka frzovania. Opat uovl'nite uvol'novaci pakcu (23), aby ste tuto hlbku zanorenia zafixovali.

Centrozanie základnej dosky (pozri obrázok N)

Aby bola vzdialenost medzi stredom frézovacieho nastroja a okrajom kopirovacej objimky vsade rovná, možete kopírovaciou objimku (43) a klznú dosku (11) v pripeade potreby navázom centrova!.

Zatlacte uvol'novaci packu (23) dozadu a ved'te hornu frézu
až na doraz k základnej doske (13). Opat uvol'nite uvol'novaci packu (23), aby ste tuto hlbku zanorenia zafixovali.

Povlo'te upevnovacie skrutky (44) o cca 2 otacky, aby bolkznadoska (11) volne pohybliva.

Nasadte centrovaci tfn (45) do upinacieho mechanizmu,\ ako je to znazornene na obrzku. Rukou utiahnite prelevcnu\ maticu tak, aby bol centrovaci tfn este volne pohyblvý.

Vyrovnajte navzajom centrovaci tfrn (45) a kopirovaciu objimku (43) miernym posuvanim klznej dosky (11).

Upevnovacie skrutky (44) opat utiahnite.

Odoberte centrovaci tfn (45) z upinacieho mechanizmu.

Stlacte uvol'ovaci pakku (23) a vedte hornu frzu do najvyssej polohy.

Vymena baterie (GOF 1250 LCE) (pzri obrazok M)

Posunte kryt priehradky na batériu (22) smerom nahor a vyberte batériu. Vlozte novú batériu (typ CR2032). Kladné polbatérié musí smerovat doprodu ku krytu priehradky na batériu (22). Nasad'te tesnenie (46) a zatvorte kryt priehradky na batérié (22).

Udrzba a servis

Udrzba a cistenie

Pred vsetkymi pracami na elektrickom naradi vytiahnite sie'tovu zastrku zo zasuvky.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v Čistote, aby ste mohl pracovat dobre a bezpečne.
Pri extremnych podmienkach pouzivania vzy podla moznosti pouzite odsavacie zariadenie. Vetracie sterbiny casto cristite pomocou stetca a predradte prudovychraniCPRCD).Pri obrabani kovov sa moze vo vnutri elektrickeho naradia usadzat vodivy prac. To moze mat negativny vplyn na ochrannu izolaciu elektrickeho naradia.

Ak je potrebna vymena prijahacieho vedenia, musi ju vy konat Bosch alebo niedtoré autorizované stredisko sluzieb zakznikom pre elektrickné radie Bosch, aby sa zabranoil ohrozeniam bezpečnosti.

Zákaznicka sluzba a poradenstvo ohladom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravya a udžby Vásho produktu ak o aj nahradnych dielov. Rozkladove vykresy a informácie o nahradnych dieloch najdete tiež na: www.bosch-pt.com

V pripe de otazok tykajucich sa naishyrobkov a prisluenstva Vam ochtne pomze poradensky tim Bosch.

V pripe akychkolvek otazok a objednavok nahradnych dielov uvdzajte bezpodmiene 10-miestne vecné cislo uvedené na typovom stitku vyrobku.

Slovakia

Na www.bosch-pt.sk si moźete objednat opravu vasho stroja alebo nahradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Likvidácia

Elektrické náradie, akumulatory/batérié, príslušenstvo a obaly treba dat na recykláciu zodpovedajúcu ochraneži-votného prostredia.

Podla Europskej smernice 2012/19/EU sa musia nepouzi-te'ne elektrické zariadenia a podla europskej smernice 2006/66/ES sa musia chybné alebo opotrebované akumá-tory/batérié zbierat separovane a je nutné odovzdat'ich na ekologickú recykláciu.

Magyar
