| Tuotetyyppi | Langaton jyrsin (spiraalisaha) |
| Merkki | Bosch |
| Malli | GCU 18V30 Professional |
| Kategoria | Jyrsin (tasausjyrsin) |
| Virtalähde | Litiumioniakku 18 V (Bosch 18 V -järjestelmä) |
| Tyhjäkäyntinopeus | 30 000 rpm |
| Yhteensopivat kiristysistukat | 3,17 mm (1/8"), 3,96 mm (5/32"), 6,35 mm (1/4") |
| Paino (EPTA:n mukaan) | 1,3 – 2,6 kg (akusta riippuen) |
| Suurin leikkaussyvyys | 32 mm |
| Äänitaso (äänenpaine) | 95 dB(A) |
| Äänitehotaso | 106 dB(A) |
| Tärinä (kokonaisarvo) | 4,4 m/s² (epävarmuus K=1,5 m/s²) |
| Varastointilämpötila | -20 °C – +50 °C |
| Suositeltava latauslämpötila | 0 °C – +35 °C |
| Yhteensopivat materiaalit | Kipsilevyt, muovi, kevyt seinä, kevyet ei-metalliset materiaalit |
| Päätoiminnot | Leikkaus ilman esiporausta, syvyyden säätö, LED-valo, soveltuva imuri |
| Turvallisuus | Karan lukitus, käynnistyskytkin, akun kaksoislukitus, uudelleenkäynnistyssuoja |
| Huolto ja puhdistus | Puhdista tuuletusraot, vaihda kiristysistukat vaurioituneina, käytä pehmeää harjaa |
| Varaosat ja korjattavuus | Varaosat saatavana Bosch-huollosta tai www.bosch-pt.fi |
| Mukana tulevat tarvikkeet | Syvyysrajoitin, imurin sovitin, jakoavain (16 mm), kiristysistukka |
| Laturien yhteensopivuus | GAL 18..., GAX 18..., GAL 36... |
| Takuu | Katso käyttöohjeesta tai Bosch-sivustolta ehdot |
Usein kysytyt kysymykset - GCU 18V30 Professional BOSCH
Käyttäjien kysymyksiä aiheesta GCU 18V30 Professional BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Jyrsinkone PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GCU 18V30 Professional - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GCU 18V30 Professional merkiltä BOSCH.
KÄYTTÖOHJE GCU 18V30 Professional BOSCH
Yleiset sähkötyökalujen turvaohjeet
VAROITUS
Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh-
jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai-suutta varten.
Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-käyttöisiä sähkötyökaluja (ilman verkkojohtoa).
Työpaikan turvallisuus
- Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
- Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
- Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.
Sähköturvallisuus
Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja
liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh-dot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
- Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
Henkilöturvallisuus
▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.
Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.
Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
▶ Jos laittelissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.
- Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.
Sähkötyökalun käyttö ja huolto
- Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
- Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.
Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää-
töjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-mattomat henkilöt.
Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolle-tuista sähkötyökaluista.
Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita.
Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.
- Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.
Akkukäyttöisten työkalujen käyttö ja huolto
▶ Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyyppselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon.
Pidä irrotettu akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
Älä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.
- Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130 °C kuumuudelle altistaminen saattaa aiheuttaa räjähdyksen.
Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.
Huolto
Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al-kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.
- Älä missään tapauksessa yritä itse korjata vaurioitu-neita akkuja. Akkuja saa korjata vain valmistaja tai val-tuutettu huoltopiste.
Reunajyrsimien turvallisuusohjeet
Kiinnitä työkappale työalustaan puristimilla tai muilla sopivilla kiinnitysvälineillä. Työkappaleen pitäminen kä-dessä tai kehoa vasten ei takaa riittävää tukea ja voi johtaa hallinnan menettämiseen.
Jyrsinterän suurimman sallitun kierrosluvun täytyy olla vähintään yhtä suuri kuin sähkötyökalussa ilmoitettu maksimikierrosluku. Sallittua nopeammin pyörivät jyrsinterät saattavat murtua ja sinkoutua irti.
Jyrsinterien tai muiden käyttötarvikkeiden täytyy sopia tarkalleen sähkötyökalun teränpitimeen (kiinnitysistukka). Jos käyttötarvikkeet eivät sovi tarkalleen sähkötyökalun teränpitimeen, ne pyörivät epätasaisesti, tärisevät erittäin voimakkaasti ja saattavat johtaa työkalun hallinnan menettämiseen.
- Ohjaa sähkötyökalu vain moottorin käydessä työkappaletta vasten. Muuten syntyy takaiskun vaara, jos käyttötarvike juuttuu työkappaleeseen.
- Älä missään tapauksessa jyrsi metalliesineiden, naulojen tai ruuvien kohdalta. Jyrsinterä voi vaurioitua ja tämä saattaa lisätä tärinää.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellisia vahinkoja.
- Älä käytä tylsää tai vaurioitunutta jyrsinterää. Tylsä tai vioittunut jyrsinterä suurentaa kitkaa, juuttuu herkästi kiinni ja pyörii epätasaisesti.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallinnan menettämisen vaara, koska käyttötarvike voi pureutua säilytysalustan pintaan.
Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saattaa syttyä palamaan tai räjähtää. Järjestä tehokas ilmanvaihto ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.
▶ Älä avaa akkua. Oikosulkuvaara.
▶ Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak-
66|Suomi
kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.
Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituk- sen.
Suojaa akkua kuumuudelta, esimerkiksi pitkäaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oikosulkuvaara.
Tuotteen ja ominaisuuksien kuvaus
Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Huomioi käyttöohjeiden etuosan kuvat.
Määräystenmukainen käyttö
Sähkötyökalu on tarkoitettu kipsilevyjen, muovin, väliseinien ja ei-metallisten kevytrakennusmateriaalien leikkaustöihin.
Kuvatut osat
Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.
(1) Käyttötarvike ^a)
(2) Säädettävä syvyydenrajoitin
(3) Pölynpoistoadapteri
(4) Työvalo
(5) Käynnistyskytkin
(6) Akku ^a)
(7) Akun lukituksen avauspainike ^a)
(8) Karan lukituspainike
(9) Säädettävän syvyydenrajoittimen kiinnitysruuvi
(10) Kahva (eristetty kahvapinta)
(11) Kiinnitysistukka
(12) Liitinmutteri
(13) Kiintoavain (16 mm)
(14) Käyttötarvikkeen pidin
(15) Imuletku ^a)
a) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikekuvastostamme.
Tekniset tiedot
| Spiraalisaha GCU 18V-30 | ||
| Tuotenumero | 3 601 JK8 0.. | |
| Nimellinen jännite V= 18 | ||
| Tyhjäkäyntikierrosluku ^A | min ^-1 | 30 000 |
| Pölynpoistoliitäntä ● | ||
Spiraalisaha GCU 18V-30
| Yhteensopivat kiinnitysistukat mm 3,17 (1/8") / | |
| 3,96 (5/32") / 6,35 (1/4") | |
| Paino | kg 1,3-2,6 |
| EPTA-Procedure 01:2014 -oh-jeiden mukaan ^B) | |
| Suositeltu ympäristön lämpötila latauksen aikana | °C 0...+35 |
| Sallittu ympäristön lämpötila käytössä ^C) ja säilytyksessä | °C -20...+50 |
| Suositellut akut GBA 18V... | ProCORE18V... |
| Suositellut latauslaitteet GAL 18... | GAX 18... GAL 36.... |
A) Mitattu 20–25 °C:n lämpötilassa akun ProCORE18V 4.0Ah kanssa.
B) riippuen käytetystä akusta
C) rajoitettu teho, kun lämpötila on < 0 °C
Melu-/tärinätiedot
Melupäästöarvot on määritetty EN 62841-2-17 mukaan.
Tyypillinen sähkötyökalun A-painotettu melutaso: äänenpai-netaso 95 dB(A); äänentehotaso 106 dB(A). Epävarmuus K = 3 dB.
Käytä kuulosuojaimia!
Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 62841-2-17 mukaan: a_h=4,4 m/s^2, K=1,5 m/s^2 .
Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin.
Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan tärinä- ja melupäästöjä huomattavasti.
Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjä-käynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan tärinä- ja melupäästöjä.
Määritte tele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä ja työprosessien organisointi).
Akku
Bosch myy akkukäyttöisiä sähkötyökaluja myös ilman akkua. Pakkauksesta näet, sisältyykö akku sähkötyökalusi toimitukseen.
Akun lataminen
Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet soveltuvat sähkötyökalussasi käytettävälle litiumioniakulle.
Huomautus: kansainvälisten kuljetusmääräysten mukaisesti Li-ion-akut toimitetaan osittain ladattuina. Akun täyden suorituskyvyn varmistamiseksi akku tulee ladata täyteen ennen ensikäyttöä.
Akun asentaminen
Työnnä ladattu akku akun kiinnityskohtaan niin, että se lukittuu paikalleen.
Akun irrottaminen
Kun haluat ottaa akun pois, paina akun vapautuspainiketta ja vedä akku irti. Älä irrota akkua väkisin.
Akussa on 2 lukitusvaihetta, millä estetään akun irtoaminen, jos painat tahattomasti akun vapautuspainiketta. Sähkötyökalussa oleva akku pysyy paikallaan jousen avulla.
Akun lataustilan näyttö
Akun lataustilan näytön vihreät LED-valot ilmoittavat akun lataustilan. Turvallisuussyistä lataustilan tarkistaminen on mahdollista vain sähkötyökalun ollessa pysähdyksissä.
Kun haluat nähdä lataustilan, paina lataustilan näytön painiketta tai. .Ämä on mahdollista myös akun ollessa irrotettuna.
Jos lataustilan näytön painikkeen painaminen ei sytytä yhtään LED-valoa, akku on viallinen ja täytyy vaihtaa.
Akkutyyppi GBA 18V...
LED-valo Kapasiteetti
| 3 vihreää LED-valoa palaa jatkuvasti 60–100 % |
| 2 vihreää LED-valoa palaa jatkuvasti 30–60 % |
| 1 vihreä LED-valo palaa jatkuvasti 5–30 % |
| 1 vihreä LED-valo vilkkuu 0–5 % |
Akkutyyppi ProCORE18V...
LED-valo Kapasiteetti
| 5 vihreää LED-valoa palaa jatkuvasti 80–100 % |
| 4 vihreää LED-valoa palaa jatkuvasti 60–80 % |
| 3 vihreää LED-valoa palaa jatkuvasti 40–60 % |
| 2 vihreää LED-valoa palaa jatkuvasti 20–40 % |
| 1 vihreä LED-valo palaa jatkuvasti 5–20 % |
| 1 vihreä LED-valo vilkkuu 0–5 % |
Ohjeita akun optimaaliseen käsittelyyn
Suojaa akku kosteudelta ja vedeltä.
Säilytä akkua vain -20 ... 50 °C lämpötilassa. Älä jätä akkua esimerkiksi kuumana kesäpäivänä pitkäksi ajaksi autoon. Puhdista akun tuuletusaukot säännöllisin väliajoin pehmeällä, puhtaalla ja kuivalla siveltimellä.
Huomattavasti lyhentynyt käyntiaika latauksen jälkeen osoittaa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen. Huomioi hävitysohjeet.
Asennus
Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
Teränvaihto
▶ Suosittelemme käyttämään työkäsineitä käyttötarvikkeiden asennuksessa ja vaihdossa.
Kattavan Bosch-tarvikevalikoiman alkuperäisiä käyttötarvikkeita voit hankkia ammattiliikkeistä.
Kiinnitysistukan vaihtaminen (katso kuva A)
Irrota kiinnitysruuvi (9) ja ota syvyydenrajoitin (2) yhdessä pölynpoistoadapterin (3) kanssa pois.
Ennen asennusta liitinmutteri (12) ja kiinnitysistukka (11) on vaihdettava käyttötarvikkeen koon mukaan.
Jos käyttötarvikkeelle sopiva kiinnitysistukka on jo valmiiksi asennettu, noudata seuraavan jakson työvaiheita.
Kiinnitysistukalla (11) ja liitinmutterilla täytyy olla pieni keskinäinen välys. Liitinmutterin (12) täytyy mennä helposti paikalleen. Vaihda vaurioitunut liitinmutteri tai kiinnitysistukka välittömästi.
Paina karan lukituspainiketta (8) ja pidä sitä painettuna. Kierrä tarvittaessa moottorin karaa käsin, kunnes se lukittuu. Irrota liitinmutteri (12) kiintoavaimella (13) kiertosuuntaan
①
Vapauta karan lukituspainike.
Tarvittaessa puhdista ennen kokoamista kaikki asennettavat osat pehmeällä siveltimellä tai paineilmalla.
Asenna uusi liitinmutteri käyttötarvikkeen pitimen (14) päälle.
Kiinnitä liitinmutteri löysästi paikalleen kiertosuuntaan ②.
- Älä missään tapauksessa kiristä kiinnitysistukkaa tiukkaan ennen käyttötarvikkeen asentamista. Muuten kiinnitysistukka voi vaurioitua.
Asenna syvyydenrajoitin (2) yhdessä pölynpoistoadapterin (3) kanssa sähkötyökaluun ja kiinnitä ne kiinnitysruuvilla (9).
Käyttötarvikkeen asentaminen (katso kuva B)
Suosittelemme käyttämään työkäsineitä käyttötarvikkeiden asennuksessa ja vaihdossa.
Käyttötarvikkeita on saatavana erilaisina malli- ja laatuversioina kunkin käyttökohteen mukaan.
Kipsikartonkilevyt voi leikata pinnan tasalle ohjauskärkisillä käyttötarvikkeilla.
68|Suomi
Kierreuraiset käyttötarvikkeet soveltuvat OSB-levyjen, lastulevyjen, vanerin, vaahtomuovin ja muovien leikkaustöihin. Boschin kattavan tarvikevalikoiman alkuperäisiä käyttötarvikkeita voit hankkia ammattilikkeistä.
Käytä vain hyväkuntoisia ja puhtaita käyttötarvikkeita.
- Irrota kiinnitysruuvi (9). Irrota syvyydenrajoitin (2) yhdessä pölynpoistoadapterin (3) kanssa.
- Paina karan lukituspainiketta (8) ja pidä sitä painettuna. Kierrä tarvittaessa moottorin karaa käsin, kunnes se lukittuu.
- Löysää liitinmutteria (12) kiintoavaimella (13) kiertosuuntaan ①.
- Työnnä käyttötarvike kiinnitysistukkaan. Käyttötarvikkeen varren tulee ulottua vähintään 20 mm:n verran kiinnitysistukan sisään.
- Kiristä liitinmutteri (12) kiintoavaimella (13) kiertosuuntaan ②. Vapauta karan lukituspainike (8).
- Asenna syvyydenrajoitin (2) yhdessä pölynpoistoadapterin (3) kanssa. Kiinnitä ne kiinnitysruu- villa (9).
- Älä missään tapauksessa kiristä kiinnitysistukkaa tiukkaan ennen käyttötarvikkeen asentamista. Muuten kiinnitysistukka voi vaurioitua.
Pölyn-/purunpoisto
Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijypitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla terveydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia.
Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisääineiden yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset.
- Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa.
- Huolehdi työkohteen hyvästä tuuletuksesta.
- Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.
Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä.
▶ Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.

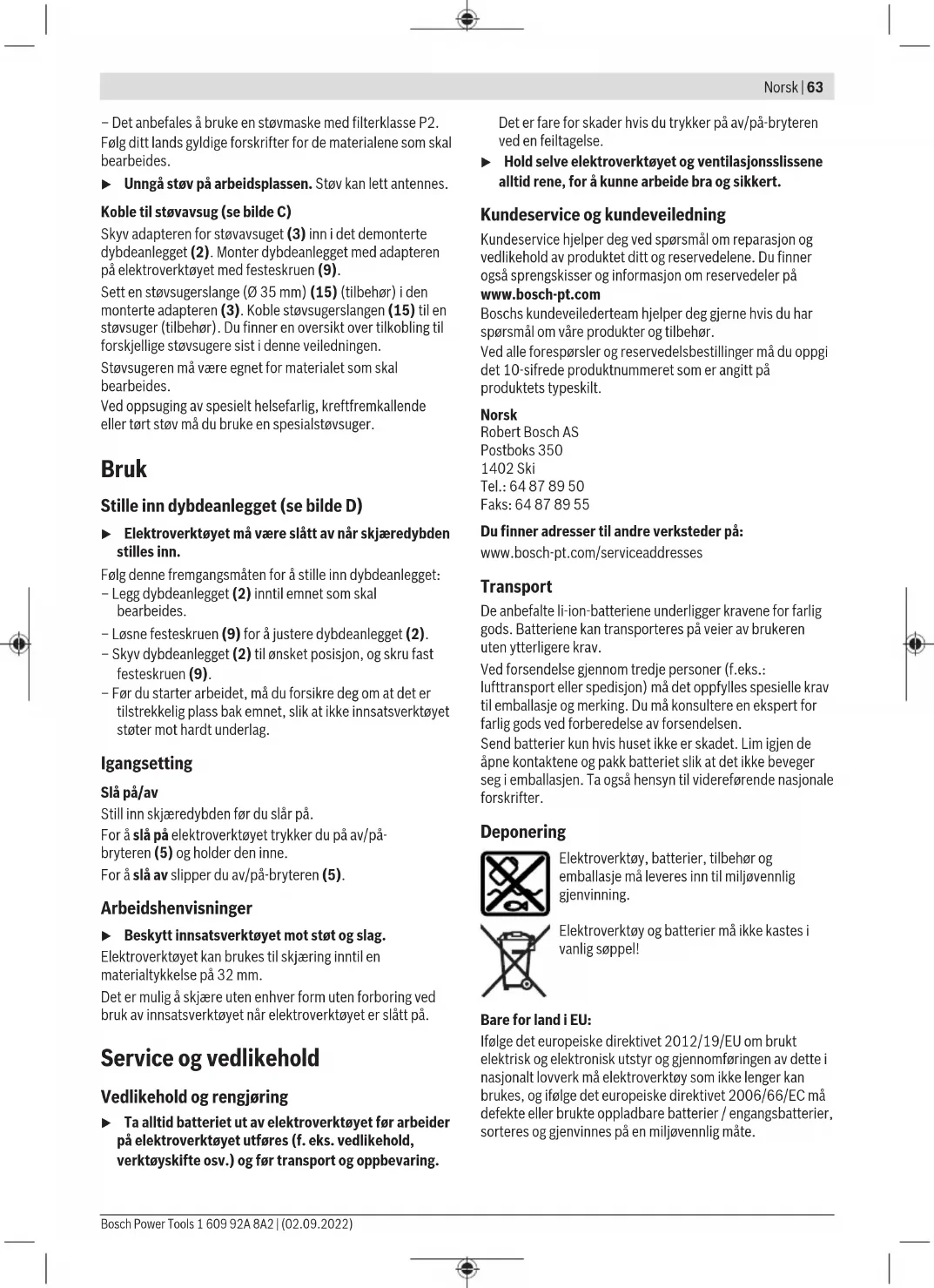

Pölynpoistovarusteen liitäntä (katso kuva C)
Työnnä pölynpoistoadapteri (3) irrotetun syvyydenrajoittimen (2) sisään. Asenna syvyydenrajoitin ja adapteri kiinnitysruuvilla (9) sähkötyökaluun.
Kytke imuletku (∅ 35 mm) (15) (lisätarvike) paikalleen asennettuun adapteriin (3). Liitä imuletku (15) pölynimuriin (lisätarvike). Tämän käyttöoppaan lopussa on erilaisten pölynimureiden liitäntää koskeva katsaus.
Pölynimurin tulee soveltua työstettävälle materiaalille.
Käytä erikoisimuria, jos imuroit terveydelle erittäin haitallisia, syöpää aiheuttavia tai kuivia pölylaatuja.
Käyttö
Syvyydenrajoittimen säätäminen (katso kuva D)
▶ Leikkuusyvyyden säädön saa tehdä vain, kun sähkötyökalu on kytketty pois päältä.
Tee syvyydenrajoittimen säätö seuraavalla tavalla:
- Aseta syvyydenrajoitin (2) leikattavaa työkappaletta vasten.
- Löysää kiinnitysruuvia (9), jotta saat säädettyä syvyydenrajoitinta (2).
- Siirrä syvyydenrajoitinta (2) haluamaasi asentoon ja ki- ristä kiinnitysruuvi (9).
- Varmista ennen työn aloittamista, että työkappaleen takana on riittävästi tilaa, jottei käyttötarvike iskeydy kovaan alustaan.
Käyttöönotto
Käynnistys ja sammutus
Säädä leikkuusyvyys ennen moottorin käynnistämistä.
Käynnistä sähkötyökalu pitämällä käynnistyskytkintä (5) jatkuvasti painettuna.
Sammuta työkalu vapauttamalla käynnistyskytkin (5).
Työskentelyohjeita
▶ Suojele käyttötarvikkeita iskuilta ja kolhuilta.
Sähkötyökalulla saa leikata enintään 32 mm:n vahvuisia materiaaleja.
Sähkötyökalulla voi leikata halutun mallisia aukkoja ilman reikien poraamista, koska käyttötarvike lävistää materiaalin moottorin käydessä.
Hoito ja huolto
Huolto ja puhdistus
Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
- Pidä sähkötyökalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com
Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch-pt.fi
Muut asiakaspalvelun yhteystiedot löydät kohdasta:
Suositellut li-ion-akut ovat vaarallisia aineita koskevien laki-määräysten alaisia. Käyttäjä saa kuljettaa akkuja liikenteessä ilman erikoistoimenpiteitä.
Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huomioitava pakkausta ja merkintää koskevat erikoisvaatimukset. Lähetystä varten tuote täytyy pakata vaarallisten aineiden asiantuntijan neuvojen mukaan.
Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liikkumaan pakkauksessa. Huomioi myös mahdolliset tätä pidemmälle menevät maakohtaiset määräykset.
Hävitys
Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!
Koskee vain EU-maita:
Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat sähkötyökalut sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.
Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite-tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih-misten terveydelle.
Akut/paristot:
Li-Ion:
Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kuljetus", Sivu 69).
