| Тип продукта | Аккумуляторная фрезерная машина (спиральная пила) |
| Бренд | Bosch |
| Модель | GCU 18V30 Professional |
| Категория | Фрезер (кромочный фрезер) |
| Питание | Литий-ионный аккумулятор 18 В (система Bosch 18 В) |
| Скорость холостого хода | 30 000 об/мин |
| Совместимые зажимные цанги | 3,17 мм (1/8"), 3,96 мм (5/32"), 6,35 мм (1/4") |
| Вес (согласно EPTA) | 1,3 – 2,6 кг (в зависимости от аккумулятора) |
| Максимальная глубина реза | 32 мм |
| Уровень шума (звуковое давление) | 95 дБ(А) |
| Уровень звуковой мощности | 106 дБ(А) |
| Вибрация (общее значение) | 4,4 м/с² (погрешность K=1,5 м/с²) |
| Температура хранения | от -20 °C до +50 °C |
| Рекомендуемая температура зарядки | от 0 °C до +35 °C |
| Совместимые материалы | Гипсокартон, пластик, сухие стены, легкие неметаллические материалы |
| Основные функции | Резка без предварительного сверления, регулировка глубины, светодиодное освещение, адаптированная система пылеудаления |
| Безопасность | Блокировка шпинделя, выключатель включения/выключения, двойная блокировка аккумулятора, защита от непреднамеренного запуска |
| Техническое обслуживание и очистка | Очищайте вентиляционные щели, заменяйте зажимные цанги при повреждении, используйте мягкую кисть |
| Запасные части и ремонтопригодность | Запасные части доступны через сервисную службу Bosch или на www.bosch-pt.fr |
| Входящие в комплект аксессуары | Упор глубины, адаптер для пылесоса, гаечный ключ (16 мм), зажимная цанга |
| Совместимость с зарядными устройствами | GAL 18..., GAX 18..., GAL 36... |
| Гарантия | Обратитесь к инструкции или на сайт Bosch для получения условий |
Часто задаваемые вопросы - GCU 18V30 Professional BOSCH
Вопросы пользователей о GCU 18V30 Professional BOSCH
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего фрезер в формате PDF бесплатно! Найдите своё руководство GCU 18V30 Professional - BOSCH и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. GCU 18V30 Professional бренда BOSCH.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GCU 18V30 Professional BOSCH
el Прототипо обмену яропс
Ir Crilinal Isletme talimati
по Оригинальное руководство по
эксплуатации

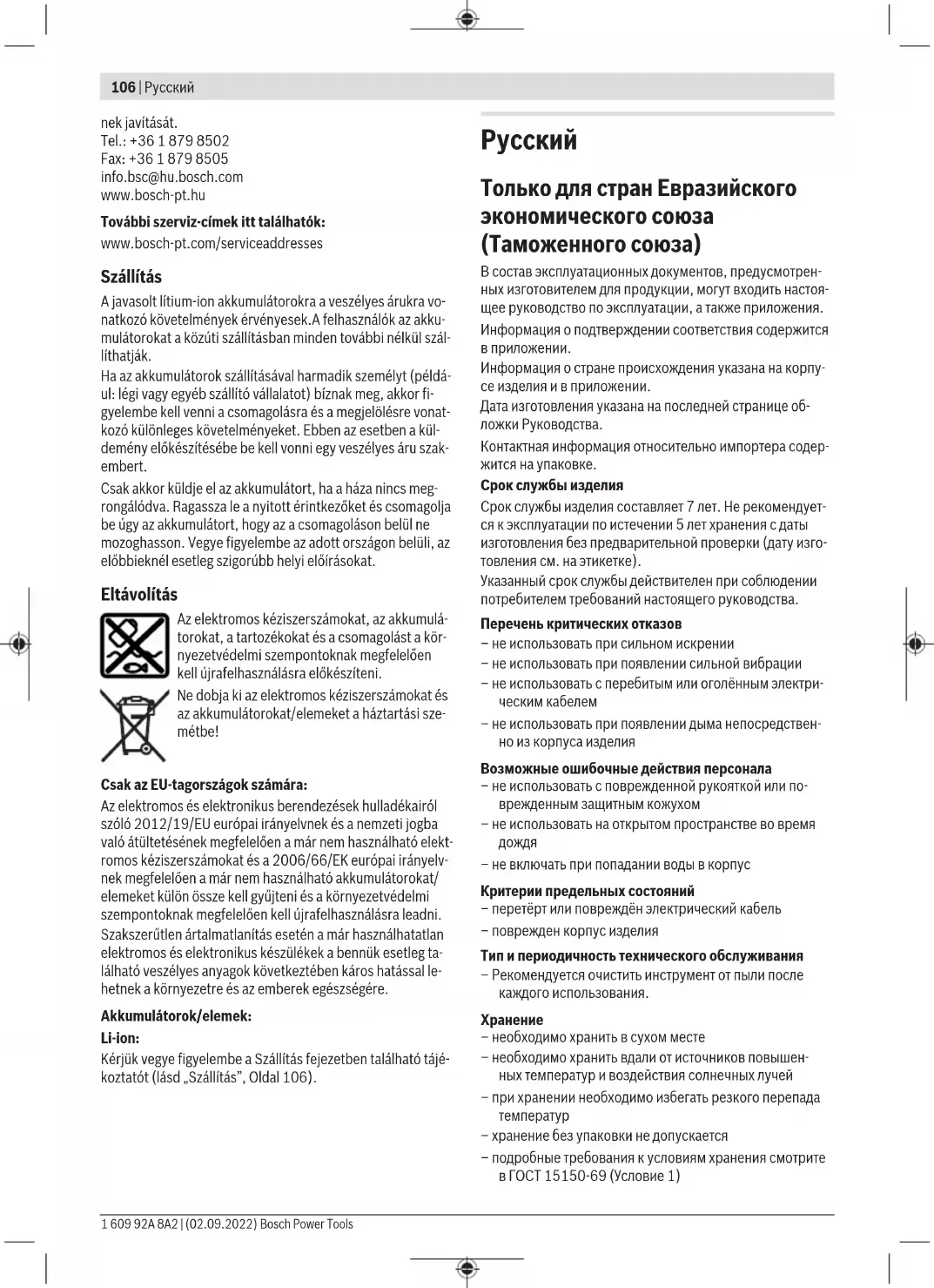

Только для стран Евразийского экономического союза
(Таможенного союза)
В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения.
Информация о подтверждении соответствия содержится в приложении.
Информация о стране происхождения указана на корпусе изделия и в приложении.
Дата изготовления указана на последней странице обложки Руководства.
Контактная информация относительно импортера содержится на упаковке.
Срок службы изделия
Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).
Указанный срок службы действителен при соблюдении потребителем требований настоящего руководства.
Перечень критических отказов
– не использовать при сильном искрении
– не использовать при появлении сильной вибрации
– не использовать с перебитым или оголённым электрическим кабелем
– не использовать при появлении дыма непосредственно из корпуса изделия
Возможные ошибочные действия персонала
– не использовать с поврежденной рукояткой или поврежденным защитным кожухом
– не использовать на открытом пространстве во время дождя
– не включать при попадании воды в корпус
Критерии предельных состояний
– перетёрт или повреждён электрический кабель
- поврежден корпус изделия
Тип и периодичность технического обслуживания
– Рекомендуется очистить инструмент от пыли после каждого использования.
Хранение
– необходимо хранить в сухом месте
– необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей
– при хранении необходимо избегать резкого перепада
температур
– хранение без упаковки не допускается
– подробные требования к условиям хранения смотрите в ГОСТ 15150-69 (Условие 1)
- Хранить в упаковке предприятия – изготовителя в складских помещениях при температуре окружающей среды от +5 до +40 °C. Относительная влажность воздуха не должна превышать 80 %.
Транспортировка
– категорически не допускается падение и любые механические воздействия на упаковку при транспортировке
– при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки
– подробные требования к условиям транспортировки смотрите в ГОСТ 15150-69 (Условие 5)
- Транспортировать при температуре окружающей среды от -50^ до +50^ . Относительная влажность воздуха не должна превышать 100%.
Указания по технике безопасности
Общие указания по технике безопасности для электроинструментов
ПРЕДУПРЕ- ЖДЕНИЕ
Прочитайте все указания по тех- нике безопасности, инструкции, иллюстрации и спецификации,
предоставленные вместе с настоящим электроинстру- ментом. Несоблюдение каких-либо из указанных ниже инструкций может стать причиной поражения электриче- ским током, пожара и/или тяжелых травм.
Сохраняйте эти инструкции и указания для будущего использования.
Использованное в настоящих инструкциях и указаниях понятие «электроинструмент» распространяется на электроинструмент с питанием от сети (с сетевым шнуром) и на аккумуляторный электроинструмент (без сетевого шнура).
Безопасность рабочего места
Содержите рабочее место в чистоте и хорошо освещенным. Беспорядок или неосвещенные участки рабочего места могут привести к несчастным случаям.
▶ Не работайте с электроинструментами во взрывоопасной атмосфере, напр., содержащей горючие жидкости, воспламеняющиеся газы или пыль.
Электроинструменты искрыт, что может привести к воспламенению пыли или паров.
Во время работы с электроинструментом не допускайте близко к Вашему рабочему месту детей и по-сторонних лиц. Отвлекшись, Вы можете потерять контроль над электроинструментом.
Оборудование предназначено для работы в бытовых условиях, коммерческих зонах и общественных местах, производственных зонах с малым электропотреблением, без воздействия вредных и опасных производственных факторов. Оборудование предназначено для эксплуатации без постоянного присутствия обсуживающего персонала.
Электробезопасность
▶ Штепсельная вилка электроинструмента должна подходить к штепсельной розетке. Ни в коем случае не вносите изменения в штепсельную вилку. Не применяйте переходные штекеры для электроинструментов с защитным заземлением. Неизмененные штепсельные вилки и подходящие штепсельные розетки снижают риск поражения электротоком.
Предотвращайте телесный контакт с заземленными поверхностями, как то: с трубами, элементами отопления, кухонными плитами и холодильниками. При заземлении Вашего тела повышается риск поражения электротоком.
Защищайте электроинструмент от дождя и сырости. Проникновение воды в электроинструмент повышает риск поражения электротоком.
Не разрешается использовать шнур не по назначению. Никогда не используйте шнур для транспортировки или подвески электроинструмента, или для извлечения вилки из штепсельной розетки. Защищайте шнур от воздействия высоких температур, масла, острых кромок или подвижных частей электроинструмента. Поврежденный или спутанный шнур повышает риск поражения электротоком.
▶ При работе с электроинструментом под открытым небом применяйте пригодные для этого кабели-удлинители. Применение пригодного для работы под открытым небом кабеля-удлинителя снижает риск поражения электротоком.
Если невозможно избежать применения электроинструмента в сыром помещении, подключайте электроинструмент через устройство защитного отключения. Применение устройства защитного отключения снижает риск электрического поражения.
Безопасность людей
▶ Будьте внимательны, следите за тем, что делаете, и продуманно начинайте работу с электроинструментом. Не пользуйтесь электроинструментом в усталом состоянии или под воздействием наркотиков, алкоголя или лекарственных средств. Один момент невнимательности при работе с электроинструментом может привести к серьезным травмам.
Применяйте средства индивидуальной защиты. Всегда носите защитные очки. Использование средств индивидуальной защиты, как то: защитной маски, обуви на нескользящей подошве, защитного шлема или средств защиты органов слуха, в зависимости от вида работы с электроинструментом снижает риск получения травм.
▶ Предотвращайте непреднамеренное включение электроинструмента. Перед тем как подключить электроинструмент к сети и/или к аккумулятору, поднять или переносить электроинструмент, убедитесь, что он выключен. Удержание пальца на выключателе при транспортировке электроинструмента
и подключение к сети питания включенного электроинструмента чревато несчастными случаяхми.
Убирайте установочный инструмент или гаечные ключи до включения электроинструмента. Инструмент или ключ, находящийся во вращающейся части электроинструмента, может привести к травмам.
▶ Не принимайте неестественное положение корпуса тела. Всегда занимайте устойчивое положение и сохраняйте равновесие. Благодаря этому Вы можете лучше контролировать электроинструмент в неожиданных ситуациях.
Носите подходящую рабочую одежду. Не носите широкую одежду и украшения. Держите волосы и одежду вдали от подвижных деталей. Широкая одежда, украшения или длинные волосы могут быть за-тянуты вращающимися частями.
▶ При наличии возможности установки пылеотсасывающих и пылесборных устройств проверяйте их присоединение и правильное использование. Применение пылеотсоса может снизить опасность, создаваемую пылью.
Хорошее знание электроинструментов, полученное в результате частого их использования, не должно приводить к самоуверенности и игнорированию техники безопасности обращения с электроинструментами. Одно небрежное действие за долю секунды может привести к серьезным травмам.
ВНИМАНИЕ! В случае возникновения перебоя в работе электроинструмента вследствие полного или частичного прекращения энергоснабжения или повреждения цепи управления энергоснабжением установите выключатель в положение Выкл., убедившись, что он не заблокирован (при его наличии). Отключите сетевую вилку от розетки или отсоедините съёмный аккумулятор. Этим предотвращается неконтролируемый повторный запуск.
Квалифицированный персонал в соответствии с настоящим руководством подразумевает лиц, которые знакомы с регулировкой, монтажом, вводом эксплуатацию обслуживанием электроинструмента.
▶ К работе с электроинструментом допускаются лица не моложе 18 лет, изучившие техническое описание, инструкцию по эксплуатации и правила безопасности.
Изделие не предназначено для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании электроинструмента лицом, ответственным за их безопасность.
Применение электроинструмента и обращение с ним
▶ Не перегружайте электроинструмент. Используйте для работы соответствующий специальный электроинструмент. С подходящим электроинструментом Вы работаете лучше и надежнее в указанном диапазоне мощности.
▶ Не работайте с электроинструментом при неисправном выключателе. Электроинструмент, который не поддается включению или выключению, опасен и должен быть отремонтирован.
▶ Перед тем как настраивать электроинструмент, заменять принадлежности или убирать электроинструмент на хранение, отключите штепсельную вилку от розетки сети и/или выньте, если это возможно, аккумулятор. Эта мера предосторожности предотвращает непреднамеренное включение электроинструмента.
Храните электроинструменты в недоступном для детей месте. Не разрешайте пользоваться электроинструментом лицам, которые не знакомы с ним или не читали настоящих инструкций. Электроинструменты опасны в руках неопытных лиц.
▶ Тщательно ухаживайте за электроинструментом и принадлежностями. Проверяйте безупречную функцию и ход движущихся частей электроинструмента, отсутствие поломок или повреждений, отрицательно влияющих на функцию электроинструмента. Поврежденные части должны быть отремонтированы до использования электроинструмента. Плохое обслуживание электроинструментов является причиной большого числа несчастных случаев.
▶ Держите режущий инструмент в заточенном и чистом состоянии. Заботливо ухоженные режущие инструменты с острыми режущими кромками реже заклиниваются и их легче вести.
Применяйте электроинструмент, принадлежности, рабочие инструменты и т. п. в соответствии с настоящими инструкциями. Учитывайте при этом рабочие условия и выполняемую работу. Использование электроинструментов для непредусмотренных работ может привести к опасным ситуациям.
▶ Держите ручки и поверхности захвата сухими и чистыми, следите чтобы на них чтобы на них не было жидкой или консистентной смазки. Скользкие ручки и поверхности захвата препятствуют безопасному обращению с инструментом и не дают надежно контролировать его в непредвиденных ситуациях.
Применение и обслуживание аккумуляторного инструмента
Заряжайте аккумуляторы только в зарядных устройствах, рекомендуемых изготовителем. За-рядное устройство, предусмотренное для определенного вида аккумуляторов, может привести к пожарной опасности при использовании его с другими аккумуляторами.
Применяйте в электроинструментах только предусмотренные для этого аккумуляторы. Использование других аккумуляторов может привести к травмам и пожарной опасности.
Защищайте неиспользуемый аккумулятор от канцелярских скрепок, монет, ключей, гвоздей, вин-
тов и других маленьких металлических предметов, которые могут закоротить полюса. Короткое замыкание полюсов аккумулятора может привести к ожогам или пожару.
▶ При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкосновения с ней. При случайном контакте промойте соответствующее место водой. Если эта жидкость попадет в глаза, то дополнительно обратитесь к врачу. Вытекающая аккумуляторная жидкость может привести к раздражению кожи или к ожогам.
▶ Не используйте поврежденные или измененные аккумуляторы или инструменты. Поврежденные или измененные аккумуляторы могут повести себя непредсказуемо, что может привести к возгоранию, взрыву или риску получения травмы.
▶ Не кладите аккумулятор или инструмент в огонь и не подвергайте их воздействию высоких температур. Огонь или температура выше 130 °C могут привести к взрыву.
▶ Выполняйте все инструкции по зарядке и не заряжайте аккумулятор или инструмент при температура, выходящей за указанный в инструкции диапазон. Неправильная зарядка или зарядка при температурах, выходящих за указанный диапазон, могут повредить батарею и повысить риск возгорания.
Сервис
Ремонт электроинструмента должен выполняться только квалифицированным персоналом и только с применением оригинальных запасных частей. Этим обеспечивается безопасность электроинструмента.
Никогда не обслуживайте поврежденные аккумуляторы. Обслуживать аккумуляторы разрешается только производителю или авторизованной сервисной организации.
Указания по технике безопасности для кромочных фрезеров
Закрепите обрабатываемую заготовку на стабильном основании с помощью зажимов или иным удобным способом. Удерживание обрабатываемой заготовки в руке или прижим ее к себе не обеспечивает ее стабильное удержание, и она может выйти из-под контроля.
Допустимое число оборотов фрезы должно быть не менее указанного на электроинструменте максимального числа оборотов. Фрезы, вращающиеся быстрее допустимого числа оборотов, могут разрушиться с разлетом осколков.
▶ Фрезы и прочие принадлежности должны точно подходить к патрону (зажимной цанге) Вашего электроинструмента. Рабочие инструменты, не соответствующие точно зажиму электроинструмента, вращаются с биением, сильно вибрируют и могут привести к потере контроля.
Подводите электроинструмент к детали только во включенном состоянии. В противном случае возникает опасность обратного удара при заклинивании рабочего инструмента в детали.
▶ Никогда не фрезеруйте по металлическим предметам, гвоздям или шурупам. Фреза может быть повреждена и привести к повышенной вибрации.
Используйте соответствующие металлоискатели для нахождения спрятанных в стене труб или проводки или обращайтесь за справкой в местное коммунальное предприятие. Контакт с электропроводкой может привести к пожару и поражению электротоком. Повреждение газопровода может привести к взрыву. Повреждение водопровода ведет к нанесению материального ущерба.
▶ Не используйте затупившиеся или поврежденные фрезы. Тупые или поврежденные фрезы создают повышенное трение, могут заклиниться и ведут к дисбалансу.
▶ Выждите полной остановки электроинструмента и только после этого выпускайте его из рук. Рабочий инструмент может заесть, и это может привести к потере контроля над электроинструментом.
▶ При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Аккумулятор может возгораться или взрываться. Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных путей.
▶ Не вскрывайте аккумулятор. При этом возникает опасность короткого замыкания.
Острыми предметами, как напр., гвоздем или отверткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это может привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву аккумуляторной батареи.
- Используйте аккумуляторную батарею только в изделиях изготовителя. Только так аккумулятор защищен от опасной перегрузки.
Защищайте аккумуляторную батарею от высоких температур, напр., от длительного нагревания на солнце, от огня, грязи, воды и влаги. Существует опасность взрыва и короткого замыкания.
Описание продукта и услуг
Прочтите все указания и инструкции по технике безопасности. Несоблюдение указаний по технике безопасности и инструкций может привести к поражению электрическим током, пожару и/или тяжелым травмам.
Пожалуйста, соблюдайте иллюстрации в начале руководства по эксплуатации.
110 | Русский
Применение по назначению
Электроинструмент предназначен для резки гипса, пластика, гипсокартона и неметаллических легких строительных материалов.
Изображенные составные части
Нумерация представленных компонентов выполнена по изображению на странице с иллюстрациями.
(1) Рабочий инструмент ^a)
(2) Регулируемый ограничитель глубины
(3) Адаптер для системы пылеудаления
(4) Подсветка
(5) Выключатель
(6) Аккумулятор ^a)
(7) Кнопка разблокировки аккумулятора ^a)
(8) Кнопка фиксации шпинделя
(9) Крепежный винт для регулируемого ограничителя глубины
(10) Рукоятка (с изолированной поверхностью для хвата)
(11) Зажимная цанга
(12) Накидная гайка
(13) Рожковый ключ (16 мм)
(14) Патрон
(15) Шланг пылеудаления ^a)
a) Изображенные или описанные принадлежности не входят в стандартный объем поставки. Полный ассортимент принадлежностей см. в нашей программе принадлежностей.
Технические данные
| Спиральная пила GCU 18V-30 | |
| Товарный номер | 3 601 JK8 0.. |
| Номинальное напряжение V= 18 | |
| Число оборотов холостого хода ^1) | об/мин 30000 |
| Присоединение системы пылеудаления | |
| Совместимая зажимная цанга мм 3,17 (1/8") / 3,96 (5/32") / 6,35 (1/4") | |
| Масса согласноEPTA-Procedure 01:2014 ^3) | кг 1,3–2,6 |
| Рекомендуемая температура внешней среды во время зарядки | °C 0 ... +35 |
| Допустимая температура внешней среды при эксплуатации ^3) и при хранении | °C -20 ... +50 |
| Рекомендуемые аккумуляторы | GBA 18V...ProCORE18V... |
Спиральная пила GCU 18V-30
| Рекомендуемые зарядные устройства | GAL 18... |
| GAX 18... | |
| GAL 36.... |
A) Измерения при 20–25 °C с аккумулятором ProCORE18V 4.0Ah.
В) в зависимости от используемой аккумуляторной батареи
C) Ограниченная мощность при температуре <0 °C.
Данные по шуму и вибрации
Шумовая эмиссия определена в соответствии с EN 62841-2-17.
А-взвешенный уровень звукового давления от электроинструмента обычно составляет: 95 дБ(А); уровень звуковой мощности 106 дБ(А). Погрешность K = 3 дБ.
Используйте средства защиты органов слуха!
Суммарная вибрация a_h (векторная сумма трех направлений) и погрешность К определены в соответствии с EN 62841-2-17: a_h = 4, 4 m/c^2 , K = 1, 5 m/c^2 .
Указанные в настоящих инструкциях уровень вибрации и значение шумовой эмиссии измерены по методике измерения, прописанной в стандарте, и могут быть использованы для сравнения электроинструментов. Они также пригодны для предварительной оценки уровня вибрации и шумовой эмиссии.
Уровень вибрации и значение шумовой эмиссии указаны для основных видов работы с электроинструментом. Однако если электроинструмент будет использован для выполнения других работ с применением непредусмотренных изготовителем рабочих инструментов или техническое обслуживание не будет отвечать предписаниям, то значения уровня вибрации и шумовой эмиссии могут быть иными. Это может значительно повысить общий уровень вибрации и общую шумовую эмиссию в течение всей продолжительности работы.
Для точной оценки уровня вибрации и шумовой эмиссии в течение определенного временного интервала нужно учитывать также и время, когда инструмент выключен или, хотя и включен, но не находится в работе. Это может значительно сократить уровень вибрации и шумовую эмиссию в пересчете на полное рабочее время.
Предусмотрите дополнительные меры безопасности для защиты оператора от воздействия вибрации, например: техническое обслуживание электроинструмента и рабочих инструментов, меры по поддержанию рук в тепле, организация технологических процессов.
Аккумулятор
В Bosch можно приобрести аккумуляторные электроинструменты даже без аккумулятора. На упаковке указано, входит ли аккумулятор в комплект поставки вашего электроинструмента.
Зарядка аккумулятора
Пользуйтесь только зарядными устройствами, указанными в технических параметрах. Только эти за-
рядные устройства пригодны для литиево-ионного аккумулятора Вашего электроинструмента.
Указание: В соответствии с международными правилами перевозки литий-ионные аккумуляторы поставляются частично заряженными. Для обеспечения максимальной мощности аккумулятора зарядите его полностью перед первым применением.
Установка аккумулятора
Вставьте заряженный аккумулятор в гнездо для аккумулятора до щелчка.
Извлечение аккумулятора
Чтобы извлечь аккумуляторную батарею, нажмите на кнопку разблокировки аккумулятора и извлеките его. Не применяйте при этом силы.
Аккумулятор оснащен 2 ступенями фиксирования, призванными предотвращать выпадение аккумулятора при непреднамеренном нажатии на кнопку разблокировки. Пока аккумулятор находится в электроинструменте, пружина держит его в соответствующем положении.
Индикатор заряженности аккумуляторной батареи
Зеленые светодиоды на индикаторе заряженности аккумулятора показывают уровень его заряда. По причинам безопасности индикатор заряженности активен только в состоянии покоя электроинструмента.
Нажмите кнопку индикатора заряженности аккумуляторной батареи или , чтобы отобразить степень заряженности аккумуляторной батареи. Это возможно также и при извлеченной аккумуляторной батарее.
Если после нажатия на кнопку индикатора заряженности аккумуляторной батареи не загорается ни один светодиодный индикатор, аккумулятор неисправен и должен быть заменен.
Тип аккумулятора GBA 18V...
| On |
| Светодиод Емкость | |
| Непрерывный свет 3 зеленых светодиодов | 60–100 % |
| Непрерывный свет 2 зеленых светодиодов | 30–60 % |
| Непрерывный свет 1 зеленого светодиода | 5–30 % |
| Мигающий свет 1 зеленого светодиода | 0–5 % |
| Светодиод Емкость | |
| Непрерывный свет 5 зеленых светодиодов | 80–100 % |
| Непрерывный свет 4 зеленых светодиодов | 60–80 % |
| Непрерывный свет 3 зеленых светодиодов | 40–60 % |
| Непрерывный свет 2 зеленых светодиодов | 20–40 % |
| Непрерывный свет 1 зеленого светодиода | 5–20 % |
| Мигающий свет 1 зеленого светодиода | 0–5 % |
Указания по оптимальному обращению с аккумулятором
Защищайте аккумулятор от влаги и воды.
Храните аккумулятор только в диапазоне температур от -20 °C до 50 °C. Не оставляйте аккумулятор летом в авто-мобиле.
Время от времени прочищайте вентиляционные прорези аккумулятора мягкой, сухой и чистой кисточкой.
Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены.
Учитывайте указания по утилизации.
Сборка
До начала работ по техобслуживанию, смене инструмента и т. д., а также при транспортировке и хранении извлекайте аккумулятор из электроинструмента. При непреднамеренном включении возникает опасность травмирования.
Замена рабочего инструмента
▶ При установке или замене сменного инструмента рекомендуется надевать защитные перчатки.
Оригинальный сменный инструмент из обширного ассортимента принадлежностей фирмы Bosch можно приобрести в специализированных магазинах.
Замена зажимной цанги (см. рис. А)
Выкрутите крепежный винт (9) и снимите ограничитель глубины (2) вместе с адаптером пылеудаления (3).
В зависимости от размера сменного инструмента перед установкой необходимо сменить накидную гайку (12) с зажимной цангой (11).
Если необходимая для соответствующего использования зажимная цанга уже установлена, выполните рабочие шаги, описанные в следующем разделе.
112 | Русский
Зажимная цанга (11) должна сидеть в накидной гайке с небольшим люфтом. Накидная гайка (12) должна легко монтироваться. При повреждении накидной гайки или зажимной цанги немедленно замените ее.
Нажмите и удерживайте кнопку фиксации шпинделя (8). При необходимости прокрутите шпиндель двигателя рукой, пока он не зафиксируется.
Открутите накидную гайку (12) рожковым ключом (13), поворачивая ее в направлении ①.
Отпустите кнопку фиксации шпинделя.
При необходимости очистите перед монтажом все монтируемые детали с помощью мягкой щеточки или продуйте их сжатым воздухом.
Наденьте новую накидную гайку на патрон (14).
Слегка затяните накидную гайку, поворачивая ее в направлении ②.
Запрещено затягивать зажимную цангу накидной гайкой, пока не установлен сменный инструмент. Иначе возможно повреждение зажимной цанги.
Установите ограничитель глубины (2) вместе с адаптером пылеудаления (3) в электроинструмент и закрепите его крепежным винтом (9).
Установка рабочего инструмента (см. рис. В)
▶ При установке или замене сменного инструмента рекомендуется надевать защитные перчатки.
В зависимости от области применения в распоряжении имеются различные сменные инструменты в разном исполнении и разного качества.
Сменные инструменты с направляющим наконечником подходят для резки гипсокартонных плит заподлицо.
Сменные инструменты со спиральной канавкой подходят для резки древесно-стружечных плит, ДСП, фанеры, пенопласта и пластмассовых материалов.
Оригинальные сменные инструменты из обширного ассортимента принадлежностей фирмы Bosch можно приобрести в специализированном магазине.
Применяйте только высококачественные и чистые сменные инструменты.
– Отверните крепежный винт (9). Снимите ограничитель глубины (2) вместе с адаптером пылеудаления (3).
– Нажмите и удерживайте кнопку фиксации шпинделя (8). При необходимости прокрутите шпиндель двигателя рукой, пока он не зафиксируется.
– Ослабьте накидную гайку (12) рожковым ключом (13), поворачивая ее в направлении ①.
– Вставьте сменный инструмент в зажимную цангу. Хвостовик сменного инструмента должен входить в за- жимную цангу не менее чем на 20 мм.
– Затяните накидную гайку (12) рожковым ключом (13), поворачивая ее в направлении ②. Отпустите кнопку фиксации шпинделя (8).
– Установите ограничитель глубины (2) вместе с адаптером пылеудаления (3). Закрепите их с помощью крепежного винта (9).
Запрещено затягивать зажимную цангу накидной гайкой, пока не установлен сменный инструмент. Иначе возможно повреждение зажимной цанги.
Удаление пыли и стружки
Пыль некоторых материалов, как напр., красок с содержанием свинца, некоторых сортов древесины, минералов и металлов, может быть вредной для здоровья.
Прикосновение к пыли и попадание пыли в дыхательные пути может вызвать аллергические реакции и/или заболевания дыхательных путей оператора или находящегося вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считаются канцерогенными, особенно совместно с присадками для обработки древесины (хромат, средство для защиты древесины). Материал с содержанием асбеста разрешается обрабатывать только специалистам.
– По возможности используйте пригодую для материала систему пылеудаления.
– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной маской с фильтром класса P2.
Соблюдайте действующие в Вашей стране предписания для обрабатываемых материалов.
▶ Избегайте скопления пыли на рабочем месте. Пыль может легко воспламеняться.
Присоединение системы пылеудаления (см. рис. С)
Вставьте адаптер пылеудаления (3) в установленный ограничитель глубины (2). Установите ограничитель глубины с адаптером, зафиксировав крепежным винтом (9), на электроинструмент.
Наденьте шланг пылеудаления (∅ 35 мм) (15) (принадлежность) на установленный адаптер (3). Подсоедините шланг пылеудаления (15) к пылесосу (принадлежность). Обзор подходящих для данного использования пылесосов приведен в конце этого руководства.
Пылесос должен быть пригоден для обрабатываемого материала.
Применяйте специальный пылесос для удаления особо вредных для здоровья видов канцерогенной пыли или сухой пыли.
Работа с инструментом
Настройка ограничителя глубины (см. рис. D)
Установку глубины пропила разрешается выполнять только на выключенном электроинструменте.
Настройку ограничителя глубины выполняйте следующим образом:
– Установите ограничитель глубины (2) на заготовку.
– Ослабьте крепежный винт (9), чтобы отрегулировать ограничитель глубины (2).
– Сдвиньте ограничитель глубины (2) в необходимое положение и затяните крепежный винт (9).
– Перед началом работы убедитесь, что за заготовкой достаточно свободного места, чтобы инструмент не ударялся о твердую поверхность.
Включение электроинструмента
Включение/выключение
Перед включением установите глубину пропила. Для включения электроинструмента нажмите выключатель (5) и удерживайте его нажатым. Для выключения отпустите выключатель (5).
Указания по применению
Защищайте сменный инструмент от ударов.
Электроинструмент можно использовать для резки материала толщиной до 32 мм. Вырезы любой формы можно выполнять без предварительного сверления, приставляя сменный инструмент включенного электроинструмента к заготовке.
Техобслуживание и сервис
Техобслуживание и очистка
До начала работ по техобслуживанию, смене инструмента и т. д., а также при транспортировке и хранении извлекайте аккумулятор из электроинструмента. При непреднамеренном включении возникает опасность травмирования.
▶ Для обеспечения качественной и безопасной работы содержите электроинструмент и вентиляционные прорези в чистоте.
Реализацию продукции разрешается производить в магазинах, отделах (секциях), павильонах и киосках, обеспечивающих сохранность продукции, исключающих попадание на неё атмосферных осадков и воздействие источников повышенных температур (резкого перепада температур), в том числе солнечных лучей.
Продавец (изготовитель) обязан предоставить покупателю необходимую и достоверную информацию о продукции, обеспечивающую возможность её правильного выбора. Информация о продукции в обязательном порядке должна содержать сведения, перечень которых установлен законодательством Российской Федерации.
Если приобретаемая потребителем продукция была в употреблении или в ней устранялся недостаток (недостатки), потребителю должна быть предоставлена информация об этом.
В процессе реализации продукции должны выполняться следующие требования безопасности:
– Продавец обязан довести до сведения покупателя фирменное наименование своей организации, место её нахождения (адрес) и режим её работы;
– Образцы продукции в торговых помещениях должны обеспечивать возможность ознакомления покупателя с надписями на изделиях и исключать любые самостоя-
ятельные действия покупателей с изделиями, приводящие к запуску изделий, кроме визуального осмотра;
– Продавец обязан довести до сведения покупателя информацию о подтверждении соответствия этих изделий установленным требованиям, о наличии сертификатов или деклараций о соответствии;
– Запрещается реализация продукции при отсутствии (утрате) её идентификационных признаков, с истёкшим сроком годности, следами порчи и без инструкции (руководства) по эксплуатации, обязательного сертификата соответствия либо знака соответствия.
Сервис и консультирование по вопросам применения
Сервисный отдел ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта, а также по запчастям. Изображения с пространственным разделением делатей и информацию по запчастям можно посмотреть также по адресу:
www.bosch-pt.com
Коллектив сотрудников Bosch, предоставляющий консультации на предмет использования продукции, с удовольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей.
Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке изделия.
Для региона: Россия, Беларусь, Казахстан, Украина
Гарантийное обслуживание и ремонт электроинструмента, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.
Россия
Уполномоченная изготовителем организация:
ООО «Роберт Бош» Вашутинское шоссе, вл. 24
141400, г. Химки, Московская обл.
Тел.: +7 800 100 8007
E-Mail: info.powertools@ru.bosch.com
www.bosch-pt.ru
Дополнительные адреса сервисных центров вы найдете по ссылке:
В случае выхода электроинструмента из строя в течение гарантийного срока эксплуатации по вине изготовителя, владелец имеет право на бесплатный гарантийный ремонт, при соблюдении следующих условий:
– отсутствие механических повреждений;
– отсутствие признаков нарушения требований руководства по эксплуатации
– наличие в руководстве по эксплуатации отметки продавца о продаже и подписи покупателя;
114 | Українська
– соответствие серийного номера электроинструмента и серийному номеру в гарантийном талоне;
– отсутствие следов неквалифицированного ремонта.
Гарантия не распространяется на:
– любые поломки, связанные с форс-мажорными обстоятельствами;
– нормальный износ: электроинструмента, так же, как и все электрические.
Гарантией не покрывается ремонт, потребность в котором возникает вследствие нормального износа, сокращающего срок службы таких частей инструмента, как присоединительные контакты, провода, щётки и т.п.:
– естественный износ (полная выработка ресурса);
– оборудование и его части, выход из строя которых стал следствием неправильной установки, несанкционированной модификации, неправильного применения, нарушение правил обслуживания или хранения;
– неисправности, возникшие в результате перегрузки электроинструмента. (К безусловным признаком перегрузки инструмента относятся: появление цвета побежалости, деформация или оплавление деталей и узлов электроинструмента, потемнение или обугливание изоляции проводов электродвигателя под действием высокой температуры.)
Транспортировка
На рекомендуемые литий-ионные аккумуляторные батареи распространяются требования в отношении транспортировки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобильным транспортом без необходимости соблюдения дополнительных норм.
При перевозке с привлечением третьих лиц (напр.: самолетом или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходимо участие эксперта по опасным грузам.
Отправляйте аккумуляторную батарею только с неповрежденным корпусом. Заклейте открытые контакты и упакуйте аккумуляторную батарею так, чтобы она не перемещалась внутри упаковки. Пожалуйста, соблюдайте также возможные дополнительные национальные предписания.
Утилизация
Электроинструменты, аккумуляторные батареи, принадлежности и упаковку нужно сдавать на экологически чистую рекуперацию.
Не выбрасывайте электроинструменты и аккумуляторные батареи/батарейки в бытовой мусор!
Только для стран-членов ЕС:
В соответствии с европейской директивой 2012/19/EU об отработанных электрических и электронных приборах и ее преобразованием в национальное законодательство вышедшие из употребления электроинструменты и в соответствии с европейской директивой 2006/66/EC дефектные или отслужившие свой срок аккумуляторные батареи/батарейки должны собираться раздельно и сдаваться на экологически чистую рекуперацию.
При неправильной утилизации отработанные электрические и электронные приборы могут оказать вредное воздействие на окружающую среду и здоровье человека из-за возможного присутствия в них опасных веществ.
Аккумуляторы/батареи:
Литий-ионные:
Пожалуйста, учитывайте указание в разделе Транспортировка (см. „Транспортировка“, Страница 114).
Українська
Акумулятори/батарейки:
Літієво-іонні:
Аккумуляторды зарядтау
(12) Холендрова гайка
(13) Гаечен ключ (16 mm)
Работете с шумозаглушители!
Работа с електроинструмента
Пускане в експлоатация
Факс: +40 212 331 313
Email: BoschServiceCenterBG@ro.bosch.com
