| Tipo de producto | Fresadora inalámbrica (sierra espiral) |
| Marca | Bosch |
| Modelo | GCU 18V30 Professional |
| Categoría | Fresadora (rebajadora) |
| Alimentación | Batería de iones de litio de 18 V (sistema Bosch 18 V) |
| Velocidad en vacío | 30 000 rpm |
| Pinzas de apriete compatibles | 3,17 mm (1/8"), 3,96 mm (5/32"), 6,35 mm (1/4") |
| Peso (según EPTA) | 1,3 – 2,6 kg (según batería) |
| Profundidad de corte máx. | 32 mm |
| Nivel sonoro (presión acústica) | 95 dB(A) |
| Nivel de potencia acústica | 106 dB(A) |
| Vibraciones (valor total) | 4,4 m/s² (incertidumbre K=1,5 m/s²) |
| Temperatura de almacenamiento | -20 °C a +50 °C |
| Temperatura de carga recomendada | 0 °C a +35 °C |
| Materiales compatibles | Placas de yeso, plástico, tabiquería seca, materiales ligeros no metálicos |
| Funciones principales | Corte sin pretaladro, ajuste de profundidad, iluminación LED, aspiración adaptada |
| Seguridad | Bloqueo de husillo, interruptor encendido/apagado, doble bloqueo de batería, protección contra reinicios inesperados |
| Mantenimiento y limpieza | Limpiar las ranuras de ventilación, reemplazar las pinzas de apriete si están dañadas, usar un cepillo suave |
| Piezas de repuesto y reparabilidad | Piezas de repuesto disponibles a través del SAT Bosch o www.bosch-pt.fr |
| Accesorios incluidos | Tope de profundidad, adaptador de aspiración, llave plana (16 mm), pinza de apriete |
| Compatibilidad de cargadores | GAL 18..., GAX 18..., GAL 36... |
| Garantía | Consulte el manual o el sitio web de Bosch para conocer las condiciones |
Preguntas frecuentes - GCU 18V30 Professional BOSCH
Preguntas de los usuarios sobre GCU 18V30 Professional BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Fresadora en formato PDF gratis! Encuentra tus instrucciones GCU 18V30 Professional - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GCU 18V30 Professional de la marca BOSCH.
MANUAL DE USUARIO GCU 18V30 Professional BOSCH

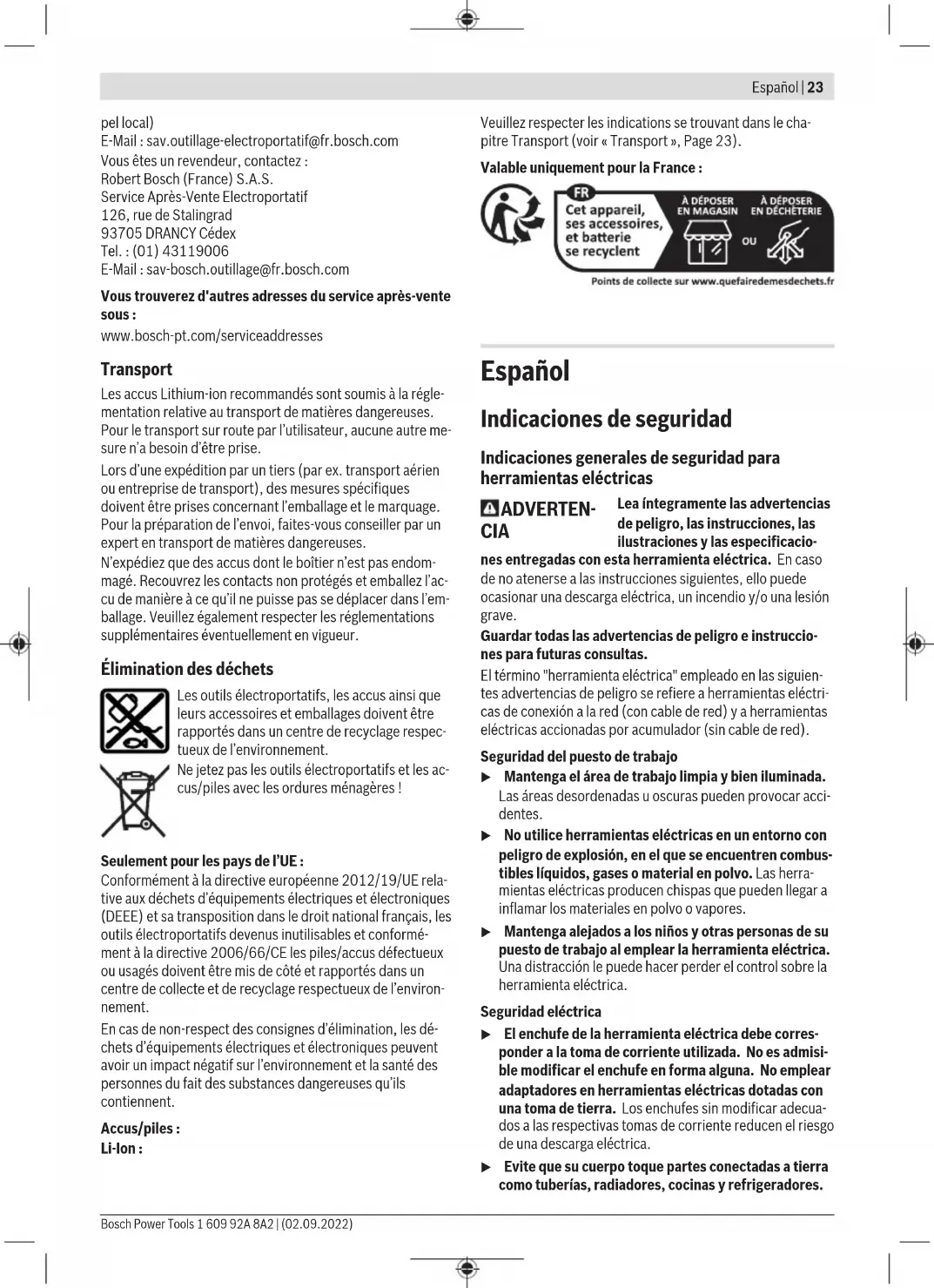

Español ...... Página 23
Indicaciones de seguridad
Indicaciones generales de seguridad para herramientas eléctricas
ADVERTEN- CIA
Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificacio-
nes entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave.
Guardar todas las advertencias de peligro e instrucciones para futuras consultas.
El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (sin cable de red).
Seguridad del puesto de trabajo
- Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes.
No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.
Seguridad eléctrica
El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores.
24 | Español
El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
No exponga la herramienta eléctrica a la lluvia o a condiciones húmedas. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
No abuse del cable de red. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.
Seguridad de personas
Esté atento a lo que hace y emplee sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido drogas, alcohol o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.
▶ Utilice un equipo de protección personal. Utilice siempre una protección para los ojos. El riesgo a lesionarse se reduce considerablemente si se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
Evite una puesta en marcha involuntaria. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.
▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.
Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
▶ Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y
vestimenta alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.
Si se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, asegúrese que éstos estén conectados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.
No permita que la familiaridad ganada por el uso frecuente de herramientas eléctricas lo deje caer en la complacencia e ignorar las normas de seguridad de herramientas. Una acción negligente puede causar lesiones graves en una fracción de segundo.
Uso y trato cuidadoso de herramientas eléctricas
No sobrecargue la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
No utilice la herramienta eléctrica si el interruptor está defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.
▶ Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.
▶ Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
▶ Cuide las herramientas eléctricas y los accesorios. Controle la alineación de las piezas móviles, rotura de piezas y cualquier otra condición que pudiera afectar el funcionamiento de la herramienta eléctrica. En caso de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
Utilice la herramienta eléctrica, los accesorios, los útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.
Trato y uso cuidadoso de herramientas accionadas por acumulador
Solamente recargar los acumuladores con los cargadores especificados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
▶ Utilice las herramientas eléctricas sólo con los acumuladores específicamente designados. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
▶ Si no utiliza el acumulador, guárdelo separado de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a ayuda médica. El líquido del acumulador puede irritar la piel o producir quemaduras.
No emplee acumuladores o útiles dañados o modificados. Los acumuladores dañados o modificados pueden comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión.
No exponga un paquete de baterías o una herramienta eléctrica al fuego o a una temperatura demasiado alta. La exposición al fuego o a temperaturas sobre 130 °C puede causar una explosión.
▶ Siga todas las instrucciones para la carga y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente especificado en las instrucciones. Una carga inadecuada o a temperaturas fuera del margen especificado puede dañar el acumulador y aumentar el riesgo de incendio.
Servicio
- Únicamente deje reparar su herramienta eléctrica por un experto cualificado, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.
No repare los acumuladores dañados. El mantenimiento de los acumuladores sólo debe ser realizado por el fabricante o un servicio técnico autorizado.
indicaciones de seguridad para fresadoras de cantos
Utilice mordazas u otra forma práctica de asegurar y apoyar la pieza de trabajo en una plataforma estable. La sujeción de la pieza de trabajo con su mano o contra el cuerpo la deja inestable y puede conducir a la pérdida de control.
El número de revoluciones admisible de la fresa debe ser por lo menos tan alto como el número máximo de revoluciones indicado en la herramienta eléctrica. Las
fresas que giren a mayor velocidad de la admisible pueden romperse y salir volando.
La fresa u otros accesorios deben encajar exactamente en el portaútiles (pinzas de sujeción) de su herramienta eléctrica. Los útiles que no ajusten correctamente en el portaútiles de la herramienta eléctrica, al girar descentrados, generan unas vibraciones excesivas y pueden hacerle perder el control sobre el aparato.
Solamente aproxime la herramienta eléctrica en funcionamiento contra la pieza de trabajo. En caso contrario puede que retroceda bruscamente el aparato al engancharse el útil en la pieza de trabajo.
Nunca frese sobre objetos metálicos, clavos o tornillos. Ello podría dañar la fresa y ocasionar unas vibraciones excesivas.
Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.
No use fresas melladas o dañadas. Las fresas melladas o dañadas aumentan la fricción, pueden engancharse, y provocan un desequilibrio.
Espere a que se haya detenido la herramienta eléctrica antes de depositarla. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica.
En caso de daño y uso inapropiado del acumulador pueden emanar vapores. El acumulador se puede quemar o explotar. En tal caso, busque un entorno con aire fresco y acuda a un médico si nota molestias. Los vapores pueden llegar a irritar las vías respiratorias.
▶ No intente abrir el acumulador. Podría provocar un cortocircuito.
Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede generar un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse.
▶ Utilice el acumulador únicamente en productos del fabricante. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.
Proteja la batería del calor excesivo, además de, p. ej., una exposición prolongada al sol, la suciedad, el fuego, el agua o la humedad. Existe riesgo de explosión y cortocircuito.
Descripción del producto y servicio
Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.
26 | Español
Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.
Utilización reglamentaria
La herramienta eléctrica está diseñada para cortar yeso, plástico, paredes de construcción en seco y materiales de construcción ligeros no metálicos.
Componentes principales
La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.
(1) Útil ^a)
(2) Tope de profundidad regulable
(3) Adaptador para la aspiración de polvo
(4) Luz de trabajo
(5) Interruptor de conexión/desconexión
(6) Acumulador ^a)
(7) Tecla de desenclavamiento del acumulador ^a)
(8) Tecla de bloqueo del husillo
(9) Tornillo de fijación para el tope de profundidad regulable
(10) Empuñadura (zona de agarre aislada)
(11) Pinza de sujeción
(12) Tuerca de racor
(13) Llave de boca (16 mm)
(14) Portaherramientas
(15) Manguera de aspiración ^a)
a) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.
Datos técnicos
| Sierra espiral GCU 18V-30 | ||
| Número de artículo | 3 601 JK8 0.. | |
| Tensión nominal V= 18 | ||
| Número de revoluciones en vacíoA) | min-1 | 30000 |
| Conexión para aspiración depolvo | ● | |
| Pinzas de sujeción compatibles mm 3,17 (1/8") /3,96 (5/32") /6,35 (1/4") | ||
| Peso segúnEPTA-Procedure 01:2014B) | kg 1,3–2,6 | |
| Temperatura ambiente recomendada durante la carga | °C 0 ... +35 | |
| Temperatura ambiente permitida durante el funcionamientoC) yen el almacenamiento | °C -20 ... +50 | |
| Acumuladores recomendados GBA 18V... | ProCORE18V... | |
Sierra espiral GCU 18V-30
Cargadores recomendados GAL 18...
GAX 18...
GAL 36....
A) Medido a 20-25 °C con acumulador ProCORE18V 4.0Ah.
B) depende de la batería utilizada
C) Potencia limitada a temperaturas < 0 °C
Información sobre ruidos y vibraciones
Valores de emisión de ruido determinados según EN 62841-2-17.
El nivel de ruidos valorado con A de la herramienta eléctrica asciende típicamente a: 95 dB(A); nivel de potencia acústica 106 dB(A). Inseguridad K = 3 dB.
¡Llevar una protección auditiva!
Valores totales de vibración a_h (suma vectorial de tres direcciones) e inseguridad K determinada según
EN 62841-2-17: a_h = 4,4 ~m / s^2, K = 1,5 ~m / s^2 .
El nivel de vibraciones y el valor de emisiones de ruidos indicados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir como base de comparación con otras herramientas eléctricas. También son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos.
El nivel de vibraciones y el valor de emisiones de ruidos indicados han sido determinados para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones y el valor de emisiones de ruidos pueden ser diferentes si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fue-se deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo.
Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de las emisiones de vibraciones y de ruidos durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.
Acumulador
Bosch también vende herramientas eléctricas accionadas por acumulador sin acumulador. En el embalaje puede ver si un acumulador está incluido en el volumen de suministro de su herramienta eléctrica.
Carga del acumulador
▶ Utilice únicamente los cargadores que se enumeran en los datos técnicos. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica.
Indicación: Los acumuladores de iones de litio se entregan parcialmente cargados debido a la normativa de transporte internacional. Con el fin de obtener la plena potencia del acumulador, cargue completamente el acumulador antes de su primer uso.
Montaje del acumulador
Desplace el acumulador cargado en el alojamiento del acumulador, hasta que encastre perceptible.
Desmontaje del acumulador
Para la extracción del acumulador, presione la tecla de desenclavamiento y retire el acumulador. No proceda con brusquedad.
El acumulador dispone de 2 etapas de enclavamiento para evitar que se salga en el caso de un accionamiento accidental de la tecla de desenclavamiento del acumulador. Mientras la batería esté montada en la herramienta eléctrica, permanecerá retenida en su posición mediante un resorte.
Indicador del estado de carga del acumulador
Los LEDs verdes del indicador del estado de carga del acumulador indican el estado de carga del acumulador. Por motivos de seguridad, la consulta del estado de carga es solo posible con la herramienta eléctrica parada.
Presione la tecla del indicador de estado de carga ⓞ, para indicar el estado de carga. Esto también es posible con el acumulador desmontado.
Si tras presionar la tecla del indicador de estado de carga no se enciende ningún LED, significa que el acumulador está defectuoso y debe sustituirse.
Tipo de acumulador GBA 18V...
Diodo luminoso (LED) Capacidad
| Luz permanente 3 × verde 60–100 % |
| Luz permanente 2 × verde 30–60 % |
| Luz permanente 1 × verde 5–30 % |
| Luz intermitente 1 × verde 0–5 % |
Tipo de acumulador ProCORE18V...
Diodo luminoso (LED) Capacidad
| Luz permanente 5 × verde 80–100 % |
| Luz permanente 4 × verde 60–80 % |
| Luz permanente 3 × verde 40–60 % |
| Luz permanente 2 × verde 20–40 % |
| Luz permanente 1 × verde 5–20 % |
| Luz intermitente 1 × verde 0–5 % |
Indicaciones para el trato óptimo del acumulador
Proteja el acumulador de la humedad y del agua.
Únicamente almacene el acumulador en el margen de temperatura desde -20 °C hasta 50 °C. P.ej., no deje el acumulador en el coche en verano.
Limpie de vez en cuando las rejillas de refrigeración del acumulador con un pincel suave, limpio y seco.
Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse.
Observe las indicaciones referentes a la eliminación.
Montaje
Desmonte el acumulador antes de manipular la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
Cambio de útil
▶ Al montar o sustituir los útiles se recomienda emplear guantes de protección.
Los útiles originales del amplio programa de accesorios Bosch los puede adquirir donde su comerciante especializado.
Cambiar las pinzas de sujeción (ver figura A)
Retire el tornillo de fijación (9) y saque el tope de profundidad (2) junto con el adaptador para la aspiración de polvo (3).
Según el tamaño del útil de inserción, debe cambiar la tuerca de racor (12) con la pinza de sujeción (11) antes de colocarlo.
Si ya está montada la pinza de sujeción correcta para su aplicación, siga las operación de trabajo en el siguiente apartado.
Las pinzas de sujeción (11) deben quedar asentadas con un poco de juego en la tuerca de racor. La tuerca de racor (12) debe poder montarse fácilmente. Sustituir de inmediato la tuerca de sujeción o la pinza si estuviesen dañadas.
Presione la tecla de bloqueo del husillo (8) y manténgala presionada. Si fuera necesario, gire el husillo del motor manualmente hasta que quede bloqueado.
Desenrosque la tuerca de racor (12) con la llave de boca (13) girándola en el sentido de giro ①.
Suelte la tecla de bloqueo del husillo.
Si fuese necesario, antes de montarlas limpie primero las piezas con un pincel suave o soplándolas con aire comprimido.
Coloque la nueva tuerca de racor sobre el portaútiles (14). Enrosque sin apretar la tuerca de racor girándola en el sentido de giro ②.
No apriete en ningún caso la pinza de sujeción con la tuerca de racor, mientras no se encuentre montado un
28 | Español
útil. En caso contrario se puede dañar la pinza de sujeción.
Coloque el tope de profundidad (2) junto con el adaptador para la aspiración de polvo (3) en la herramienta eléctrica y fijelo con el tornillo de fijación (9).
Colocar el útil (ver figura B)
▶ Al montar o sustituir los útiles se recomienda emplear guantes de protección.
Según la aplicación, los útiles están disponibles en una gran variedad de ejecuciones y calidades.
Los útiles con una punta de guía son adecuados para el corte a ras de las planchas de yeso encartonado.
Los útiles con una ranura en espiral son adecuados para cortar tableros OSB, tableros de virutas aglomeradas, madera contrachapada, espuma y plásticos.
Útiles originales del amplio programa de accesorios Bosch las puede adquirir donde su comerciante especializado.
Únicamente utilice útiles limpios y en perfecto estado.
- Retire el tornillo de fijación (9). Desmonte el tope de profundidad (2) junto con el adaptador para la aspiración de polvo (3).
- Presione la tecla de bloqueo del husillo (8) y manténgala presionada. Si fuera necesario, gire el husillo del motor manualmente hasta que quede bloqueado.
- Suelte la tuerca de racor (12) con la llave de boca (13) girándola en el sentido de giro ①.
- Introduzca el útil en la pinza de sujeción. El vástago del útil deberá introducirse 20 mm, como mínimo, en la pinza de sujeción.
- Apriete firmemente la tuerca de racor (12) con la llave de boca (13) girándola en el sentido de giro ②. Suelte el botón de bloqueo del husillo (8).
- Monte el tope de profundidad (2) junto con el adaptador para la aspiración de polvo (3). Fijelo con el tornillo de fijación (9).
No apriete en ningún caso la pinza de sujeción con la tuerca de racor, mientras no se encuentre montado un útil. En caso contrario se puede dañar la pinza de sujeción.
Aspiración de polvo y virutas
El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas.
- A ser posible utilice un equipo para aspiración de polvo apropiado para el material a trabajar.
- Observe que esté bien ventilado el puesto de trabajo.
- Se recomienda una mascarilla protectora con un filtro de la clase P2.
Observe las prescripciones vigentes en su país sobre los materiales a trabajar.
Evite acumulaciones de polvo en el puesto de trabajo. Los materiales en polvo se pueden inflamar fácilmente.
Conexión del equipo para aspiración de polvo (ver figura C)
Desplace el adaptador para la aspiración de polvo (3) en el tope de profundidad (2) desmontado. Monte el tope de profundidad con adaptador con el tornillo de fijación (9) en la herramienta eléctrica.
Inserte una manguera de aspiración (∅ 35 mm) (15) (accesorio) en el adaptador (3) montado. Conecte la manguera de aspiración (15) a un aspirador (accesorio). Encontrará un resumen de las conexiones a distintas aspiradoras al final de estas instrucciones.
El aspirador debe ser adecuado para el material a trabajar.
Para aspirar polvo especialmente nocivo para la salud, cancerígeno, o polvo seco utilice un aspirador especial.
Operación
Ajuste del tope de profundidad (ver figura D)
El ajuste de la profundidad de corte sólo debe tener lugar con la herramienta eléctrica desconectada.
Para el ajuste del tope de profundidad proceda de la manera siguiente:
- Coloque el tope de profundidad (2) en la pieza a mecanizar.
- Suelte el tornillo de fijación (9), para ajustar el tope de profundidad (2).
- Desplace el tope de profundidad (2) a la posición deseada y apriete el tornillo de fijación (9).
- Antes de empezar a trabajar, asegúrese de que hay suficiente espacio detrás de la pieza de trabajo para que el útil no choque con el suelo duro.
Puesta en marcha
Antes de la conexión, ajuste la profundidad de corte.
Para la conexión de la herramienta eléctrica, presione el interruptor de conexión/desconexión (5) y manténgalo presionado.
Para la desconexión suelte el interruptor de conexión/desconexión (5).
Instrucciones para la operación
▶ Proteja los útiles de los choques y golpes.
La herramienta eléctrica puede utilizarse para cortar hasta un espesor de material de 32 mm.
Es posible realizar recortes de cualquier forma sin necesidad de taladrar previamente, mediante la perforación del útil mientras la herramienta eléctrica está en funcionamiento.
Mantenimiento y servicio
Mantenimiento y limpieza
Desmonte el acumulador antes de manipular la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
- Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
Direcciones de servicio adicionales se encuentran bajo: www.bosch-pt.com/serviceaddresses
Transporte
Los acumuladores de iones de litio recomendados están sujetos a los requerimientos de la ley de mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones.
En el envío por terceros (p.ej., transporte aéreo o por agencia de transportes) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación. En este caso deberá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío.
Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos cúbralos con cinta adhesiva y embale el acumulador de manera que éste no se pueda mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país.
Eliminación
Las herramientas eléctricas, acumuladores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.
¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura!
Sólo para los países de la UE:
De acuerdo con la directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos de desecho y su realización en la legislación nacional y la directiva europea 2006/66/CE, las herramientas eléctricas que ya no son aptas para su uso y respectivamente los acumuladores/las pilas defectuosos o vacíos deberán ser recogidos por separado y reciclados de manera respetuosa con el medio ambiente.
En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.
Accumuladores/pilas:
lones de Litio:
Por favor, observe las indicaciones en el apartado Transporte (ver "Transporte", Página 29).
El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.
Português
Tipo de bateria GBA 18V...
LED Capacidade
| Luz permanente 3 × verde 60–100 % |
| Luz permanente 2 × verde 30–60 % |
| Luz permanente 1 × verde 5–30 % |
| Luz intermitente 1 × verde 0–5 % |
Tipo de bateria ProCORE18V...
LED Capacidade
| Luz permanente 5 × verde 80–100 % |
| Luz permanente 4 × verde 60–80 % |
| Luz permanente 3 × verde 40–60 % |
| Luz permanente 2 × verde 20–40 % |
| Luz permanente 1 × verde 5–20 % |
| Luz intermitente 1 × verde 0–5 % |
Antes de ligar, ajuste a profundidade de corte.
(14) Sistem de prindere a accesorilor
(15) Furtun de aspirare ^a)
