| Tip de produs | Freză fără fir (ferăstrău spiral) |
| Marcă | Bosch |
| Model | GCU 18V30 Professional |
| Categorie | Freză (de suprafață) |
| Alimentare | Baterie litiu-ion 18 V (sistem Bosch 18 V) |
| Viteză în gol | 30 000 rot/min |
| Coliere de strângere compatibile | 3,17 mm (1/8"), 3,96 mm (5/32"), 6,35 mm (1/4") |
| Greutate (conform EPTA) | 1,3 – 2,6 kg (în funcție de baterie) |
| Adâncime de tăiere max. | 32 mm |
| Nivel sonor (presiune acustică) | 95 dB(A) |
| Nivel de putere acustică | 106 dB(A) |
| Vibrații (valoare totală) | 4,4 m/s² (incertitudine K=1,5 m/s²) |
| Temperatură de depozitare | -20 °C până la +50 °C |
| Temperatură de încărcare recomandată | 0 °C până la +35 °C |
| Materiale compatibile | Plăci de gips, plastic, gips-carton, materiale ușoare nemetalice |
| Funcții principale | Tăiere fără pre-găurire, reglare adâncime, iluminare LED, aspirare adaptată |
| Siguranță | Blocare ax, întrerupător pornit/oprit, dublă blocare baterie, protecție împotriva repornirii accidentale |
| Întreținere și curățare | Curățați fantele de ventilație, înlocuiți colierele de strângere dacă sunt deteriorate, utilizați o perie moale |
| Piese de schimb și reparabilitate | Piese de schimb disponibile prin SAV Bosch sau www.bosch-pt.fr |
| Accesorii incluse | Opritor de adâncime, adaptor de aspirare, cheie plată (16 mm), colier de strângere |
| Compatibilitate încărcătoare | GAL 18..., GAX 18..., GAL 36... |
| Garanție | Consultați manualul sau site-ul Bosch pentru condiții |
Întrebări frecvente - GCU 18V30 Professional BOSCH
Întrebările utilizatorilor despre GCU 18V30 Professional BOSCH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Freza în format PDF gratuit! Găsiți manualul dvs. GCU 18V30 Professional - BOSCH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GCU 18V30 Professional mărcii BOSCH.
MANUAL DE UTILIZARE GCU 18V30 Professional BOSCH

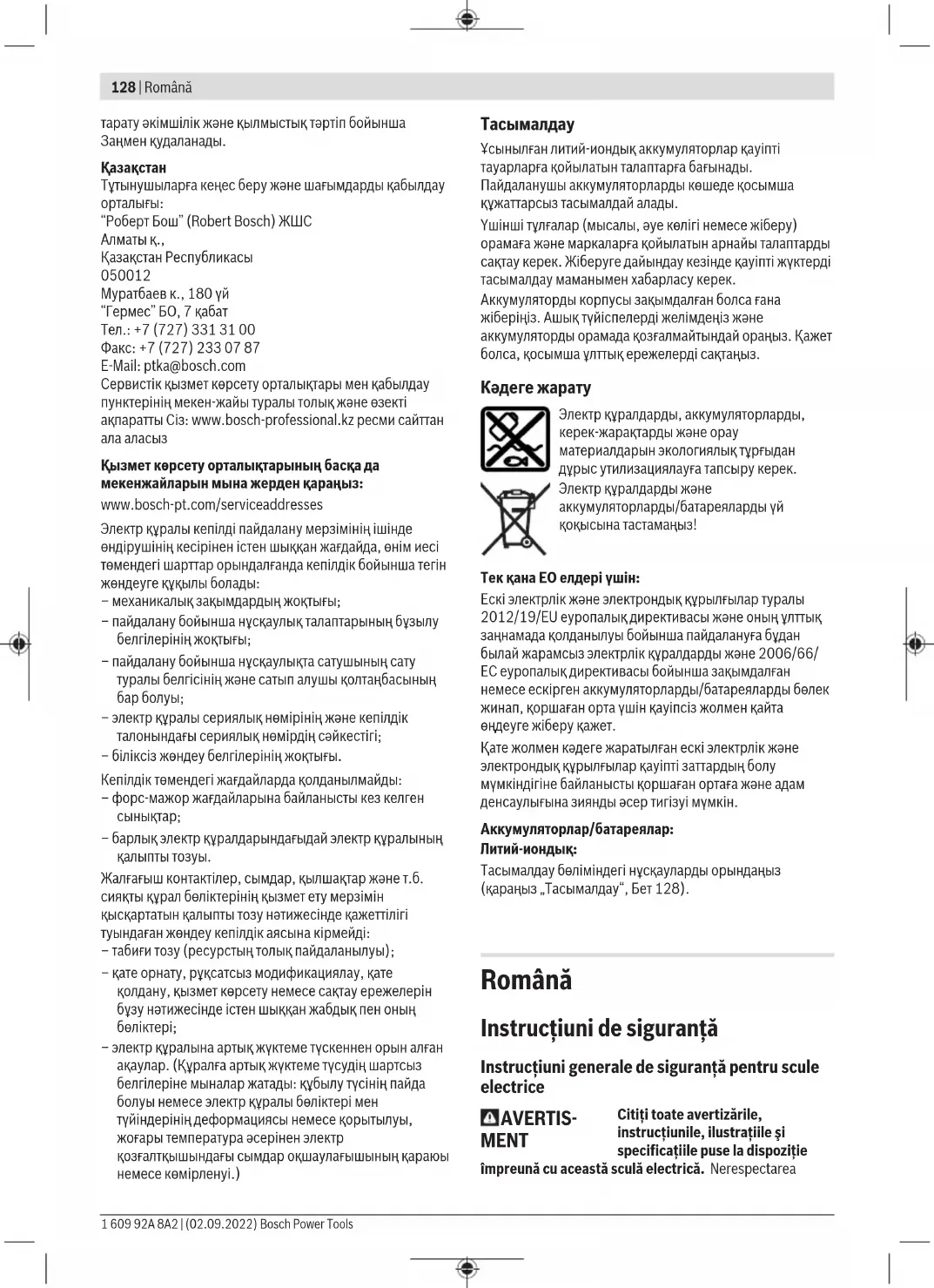

Română ...... Pagina 128
Instrucțiuni de siguranță
Instrucțiuni generale de siguranță pentru scule electrice
AVERTIS-MENT
Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție
împreună cu această sculă electrică. Nerespectarea
instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).
Siguranța la locul de muncă
- Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.
Siguranță electrică
▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
▶ Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală.
Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.
Siguranța persoanelor
Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare.
Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora.
Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.
Nu suprasolicitați scula electrică. Folosii pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepăratați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Utilizarea și manevrarea atentă a sculelor electrice
130 | Română
Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte suu deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.
Manevrarea și utilizarea atentă a sculelor electrice cu accumulator
Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
▶ Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greșite, se poate scurge lichid din acumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din acumulator poate produce iritații ale pielii sau arsuri.
Nu folosiți un accumulator sau o sculă electrică cu accumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.
Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excessive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii.
▶ Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului
de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mări riscul de incendiu.
Întreținere
Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
Nu întrețineți niciodată acumulatori deteriorați.
Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.
Instrucțiuni de siguranță pentru mașini de frezat muchii
▶ Folosiți menghine sau o altă metodă practică de fixare și sprijinire a piesei de lucru pe o platformă stabilă.
Dacă țineți piesa de lucru cu mâna sau o sprijiniti de corpul dumneavoastră, aceasta devine instabilă și se poate ajunge la pierderea controlului.
Turația admisă a dispozitivului de frezare trebuie să fie cel puțin egală cu turația maximă specificată pe scula electrică. Dispozitivele de frezare care se rotesc mai repede decât este admis, se pot rupe, iar bucățile desprinse pot zbura în toate părțile.
Frezele sau alte accesorii trebuie să se potrivească exact în sistemul de prindere accesorii (bucșă elastică) la sculei dumneavoastră electrice. Accesoriiile care nu se potrivesc exact în sistemul de prindere pentru accesorii al sculei dumneavoastră electrice se rotesc neuniform, vibrează foarte puternic și pot duce la pierderea controlului.
▶ Porniți scula electrică și numai după aceasta conduceți-o asupra piesei prelucrate. În caz contrar există pericol de recul în situația în care dispozitivul de lucru se agață în piesa prelucrată.
Nu frezați niciodată peste obiecte metalice, cuie sau şuruburi. Dispozitivul freză se poate deteriora și duce la creșterea vibrățiilor.
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități.
Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.
Nu folosiți freze tocite sau deteriorate. Frezele tocite sau deteriorate cauzează o frecare mai puternică, se pot înceleșta și duce la dezechilibru.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și
solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii.
▶ Nu deschideți acumulatorul. Există pericol de scurtcircuit.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau șurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora.
Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.
Descrierea produsului și a performanțelor sale
Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.
Tineți seama de ilustrațiile din partea anterioară a instrucțiunilor de folosire.
Utilizarea conform destinatiei
Scula electrică este destinată tâierii de gips, material plastic, pereți de gips-carton și materiale de construcții nemetalice ușoare.
Elemente componente
Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.
(1) Accesoriu ^a)
(2) Limitator reglabil de reglare a adâncimii
(3) Adaptor pentru sistemul de aspirare a prafului
(4) Lampă de lucru
(5) Comutator de pornire/oprire
(6) Acumulator ^a)
(7) Tastă de deblocare a accumulatorului ^a)
(8) Tastă de blocare a axului
(9) Șurub de fixare pentru limitatorul reglabil de reglare a adâncimii
(10) Mâner (suprafață izolată de prindere)
(11) Bucşă elastică de prindere
(12) Piuliţă olandeză
(13) Cheie fixă (16 mm)
a) Accesoriiile ilustrate sau descrise nu sunt incluse în pachetul de livrare standard. Toate accesoriiile sunt disponibile în gama noastră de accesorii.
Date tehnice
| Ferăstrău spiralat GCU 18V-30 | |
| Număr de identificare | 3 601 JK8 0.. |
| Tensiune nominală V= 18 | |
| Turatie în gol ^4) | rot/min 30000 |
| Racord pentru sistemul de aspirare a prafului | ● |
| Bucșe elastice de prindere compatibile | mm 3,17 (1/8")/3,96 (5/32")/6,35 (1/4") |
| Greutate conform EPTA-Procedure 01:2014 ^3) | kg 1,3–2,6 |
| Temperatură ambientă recomandată în timpul încărcării | °C 0 ... +35 |
| Temperatură ambientă admisă în timpul funcționării ^C) și pe perioada depozitării | °C -20 ... +50 |
| Acumulatori recomandați GBA 18V... | ProCORE18V... |
| Încărcătoare recomandate GAL 18... | GAX 18...GAL 36.... |
A) Măsurat la 20-25 °C cu accumulatorul ProCORE18V 4.0Ah.
B) în funcție de accumulatorul folosit
C) putere mai redusă la temperaturi < 0 °C
Informații privind zgomotul/vibrățiile
Valorile zgomotului emis au fost determinate conform EN 62841-2-17.
Nivelul de zgomot evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 95 dB(A); nivel putere sonoră 106 dB(A). Incertitudine K = 3 dB.
Purtați aparat de protecție auditivă!
Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform
EN 62841-2-17: a_h=4,4 m/s^2,K=1,5 m/s^2 .
Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instrucțiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.
Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la
132 | Română
valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru. Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru. Stabiliti măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.
Accumulator
Sculă electrică cu accumulator Bosch achiziționată chiar și fără acumulator. Dacă în pachetul de livrare al sculei tale electrice este inclus un accumulator, îl poți scoate pe acesta din ambalaj.
Încărcarea accumulatorului
▶ Folosiți numai încărcătoarele menționate în datele tehnice. Numai aceste încărcătoare sunt adaptate la accumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.
Observație: Acumulatorii litiu-ion sunt livrați în stare parțial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate maximă a accumulatorului, încarcă complet accumulatorul înainte de prima utilizare.
Introducerea accumulatorului
Introdu accumulatorul încărcat în adaptorul pentru acumulator până când acesta se fixează.
Extragerea accumulatorului
Pentru extragerea acumulatorului, apasă tasta de deblocare și extrage acumulatorul. Nu forța.
Accumulatorul este prevăzut cu 2 trepte de blocare, care au rolul de a preveni căderea acumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a accumulatorului. Atât timp cât acumulatorul se află în interiorul sculei electrice, acesta este menținut în poziție prin forța elastică a unui arc.
Indicatorul stării de încărcare a accumulatorului
LED-urile verzi ale indicatorului stării de încărcare a accumulatorului indică starea de încărcare a accumulatorului. Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită. Pentru indicarea stării de încărcare, apasă tasta sau . Acest lucru este posibil și când accumulatorul nu este montat pe scula electrică.
Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.
Tip de accumulator GBA 18V...
LED Capacitate
| Aprindere continuă de 3 ori în verde 60-100% |
| Aprindere continuă de 2 ori în verde 30-60% |
| Aprindere continuă o dată în verde 5-30% |
| Aprindere intermitentă o dată în verde 0-5% |
Tip de accumulator ProCORE18V...
LED Capacitate
| Aprindere continuă de 5 ori în verde 80-100% |
| Aprindere continuă de 4 ori în verde 60-80% |
| Aprindere continuă de 3 ori în verde 40-60% |
| Aprindere continuă de 2 ori în verde 20-40% |
| Aprindere continuă o dată în verde 5-20% |
| Aprindere intermitentă o dată în verde 0-5% |
Indicații privind manevrarea optimă a accumulatorului
Protejați acumulatorul împotriva umezelii și apei. Depozitați acumulatorul numai la temperaturi cuprinse între -20 °C și 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu, pe timpul verii. Ocazional curățați fantele de ventilație ale acumulatorului utilizând o pensulă moale, curată și uscataă. Un timp de funcționare considerabil redus după încărcare indică faptul că acumulatorul s-a uzat și trebuie înlocuit. Respectați instrucțiunile privind eliminarea.
Montarea
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Schimbarea accesoriiilor
Este recomandată purtarea de mănuși de protecție pentru montarea sau înlocuirea accesorilor.
Accesoriiile originale din gama vastă de accesorii Bosch pot fi achiziționate de la distribuitorul local.
Înlocuirea bucșei elastice de prindere (consultă imaginea A)
Scoate şurubul de fixare (9) şi extrage limitatorul de reglare a adâncimii (2) împreună cu adaptorul pentru sistemul de aspirare a prafului (3).
În funcție de dimensiunea accesoriului, înainte de montarea acestuia trebuie să înlocuiești piulița olandeză (12) împreună cu bucșa elastică de prindere (11).
În cazul în care bucșa elastică de prindere potrivită pentru utilizarea ta este deja montată, urmează etapele de lucru de la următorul paragraf.
Bucşa elastică de prindere (11) trebuie să fie fixată cu un oarecare joc pe piulița olandeză. Piulița olandeză (12) trebuie să fie ușor de montat. Dacă piulița olandeză sau bucşa elastică de prindere sunt deteriorate, înlocuiește-le imediat.
Apasă tasta de blocare a axului (8) și mentine-o apăsată. Dacă este cazul, rotește manual arborele motorului până când se blochează.
Deşurubează piulița olandeză (12) cu ajutorul cheii fixe (13) răsucind-o în direcția de rotație ①.
Eliberează tasta de blocare a axului.
Dacă este necesar, curăță înainte de asamblare, cu o perie moale sau prin suflare cu aer comprimat, toate piesele care trebuie montate.
Aşază noua piuliță olandeză pe sistemul de prindere a accesoriiilor (14).
Strânge lejer piulița olandeză răsucind-o în direcția de rotație ②.
Nu strânge niciodată ferm bucșa elastică de prindere cu piulița olandeză atât timp cât nu este montat niciun accesoriu. În caz contrar, bucșa elastică de prindere se poate deteriora.
Introdu limitatorul de reglare a adâncimii (2) împreună cu adaptorul pentru sistemul de aspirare a prafului (3) în scula electrică și fixează-l cu şurubul de fixare (9).
Montarea accesoriiului (consultă imaginea B)
Este recomandată purtarea de mănuși de protecție pentru montarea sau înlocuirea accesoriiilor.
În funcție de scopul utilizării, sunt disponibile accesorii cu cele mai diverse execuții și sortimente calitative.
Accesoriiile cu vârf de ghidare sunt adecvate pentru tăierea paralelă a plăcilor din gips-carton.
Accesoriiile cu o canelură spiralată sunt adecvate pentru tăierea plăcilor din OSB, plăcilor din PAL, placajului, materialului spongios și materialelor plastice.
Accesoriiile originale din gama vastă de accesorii pot fi achiziționate de la distribuitorul local.
Utilizează numai accesorii nedeteriorate și curate.
- Scoate șurubul de fixare (9). Demontează limitatorul de reglare a adâncimii (2) împreună cu adaptorul pentru sistemul de aspirare a prafului (3).
- Apasă tasta de blocare a axului (8) și menține-o apăsată. Dacă este cazul, rotește manual arborele motorului până când se blochează.
- Desfiletează piulița olandeză (12) cu ajutorul cheii fixe (13) răsucind-o în direcția de rotație ①.
- Împinge accesoriiul în bucșa elastică de prindere. Tija accesoriiului trebuie împinsă cel puțin 20 mm în interiorul bucșei elastice de prindere.
- Strânge ferm piulița olandeză (12) cu ajutorul cheii fixe (13) răsucind-o în direcția de rotație ②. Eliberează tasta de blocare a axului (8).
- Montează limitatorul de reglare a adâncimii (2) împreună cu adaptorul pentru sistemul de aspirare a prafului (3). Fixează-l cu şurubul de fixare (9).
Nu strânge niciodată ferm bucșa elastică de prindere cu piulița olandeză atât timp cât nu este montat niciun accesoriu. În caz contrar, bucșa elastică de prindere se poate deteriora.
Instalația de aspirare a prafului/așchiilor
Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.
Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.
- Folositi pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
- Asigurati buna ventilație a locului de muncă.
- Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.
Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.
Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.
Racordarea sistemului de aspirare a prafului (consultă imaginea C)
Introdu adaptorul pentru sistemul de aspirare a prafului (3) în limitatorul de reglare a adâncimii demontat (2). Montează limitatorul de reglare a adâncimii împreună cu adaptorul cu şurubul de fixare (9) pe scula electrică.
Introdu un furtun de aspirare (∅ 35 mm) (15) (accesoriu) în adaptorul montat (3). Racordează furtunul de aspirare (15) la un aspirator (accesoriu). La sfârșitul acestor instrucțiuni este disponibilă o prezentare generală a diferitelor aspiratoare adecvate pentru racordare.
Aspiratorul trebuie să fie adecvat pentru materialul de prelucrat.
Pentru aspirarea pulberilor extrem de nocive, cancerigene sau uscate, folosește un aspirator special.
Functionarea
Reglarea limitatorului de reglare a adâncimii (consultă imaginea D)
▶ Reglarea adâncimii de tăiere se poate efectua numai cu scula electrică oprită.
134 | Română
Pentru reglarea limitatorului de reglare a adâncimii, procedează după cum urmează:
- Aşază limitatorul de reglare a adâncimii (2) pe piesa de prelucrat.
- Desfiletează şurubul de fixare (9) pentru a regla limitatorul de reglare a adâncimii (2).
- Împinge limitatorul de reglare a adâncimii (2) în poziția dorită și strânge ferm șurubul de fixare (9).
– Înainte de a începe lucrul, asigură-te că există suficient spațiu în spatele piesei de prelucrat, astfel încât accesoriiul să nu lovească suprafața dură de sprijin.
Punerea în funcțiune
Pornirea/Oprirea
Înainte de conectare, reglează adâncimea de tăiere. Pentru conectarea sculei electrice, apasă comutatorul de pornire/oprire (5) și mentine-l apăsat.
Pentru deconectare, eliberează comutatorul de pornire/oprire (5).
Instrucțiuni de lucru
▶ Protejează accesoriiul împotriva şocurilor și loviturilor.
Scula electrică poate fi utilizată pentru tăierea materialelor cu grosimi de până la 32 mm.
Decupajele de orice formă pot fi realizate fără pregăurire prin împingerea accesoriului în timp de scula electrică este în funcțiune.
Întreținere și service
Întreținere și curățare
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.
Serviciu de asistență tehnică post-vânzări și consultanță clienti
Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poti de asemenea să accesezi:
www.bosch-pt.com
Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.
În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.
România
Robert Bosch SRL
PT/MKV1-EA
Mai multe adrese ale unităților de service sunt disponibile la:
Accumulatorii litiu-ion recomandați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restrictii de către utilizator.
În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expeditii) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.
Expediați accumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel accumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.
Eliminare
Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.
Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!
Numai pentru țările UE:
Conform Directivei Europene 2012/19/UE privind deșeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie colectați/colectate separat și predați/predate la un centru de reciclare ecologică. În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.
Accumulatori/baterii:
Li-Ion:
Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 134).
