| Produkta veids | Bezvada frēzmašīna (spirālzāģis) |
| Zīmols | Bosch |
| Modelis | GCU 18V30 Professional |
| Kategorija | Frēzmašīna (uzzīdošā frēze) |
| Barošana | Litija jonu akumulators 18 V (Bosch 18 V sistēma) |
| Tukšgaitas ātrums | 30 000 apgr./min |
| Saderīgās saspīlējuma patronas | 3,17 mm (1/8"), 3,96 mm (5/32"), 6,35 mm (1/4") |
| Svars (saskaņā ar EPTA) | 1,3 – 2,6 kg (atkarībā no akumulatora) |
| Maksimālais griešanas dziļums | 32 mm |
| Trokšņa līmenis (akustiskais spiediens) | 95 dB(A) |
| Akustiskās jaudas līmenis | 106 dB(A) |
| Vibrācijas (kopējā vērtība) | 4,4 m/s² (nenoteiktība K=1,5 m/s²) |
| Uzglabāšanas temperatūra | -20 °C līdz +50 °C |
| Ieteicamā uzlādes temperatūra | 0 °C līdz +35 °C |
| Saderīgie materiāli | Ģipškartona plāksnes, plastmasa, sausās starpsienas, viegli nemetāliski materiāli |
| Galvenās funkcijas | Griešana bez iepriekšējas urbšanas, dziļuma regulēšana, LED apgaismojums, pielāgota putekļsūcēja pieslēgšana |
| Drošība | Vārpstas bloķēšana, ieslēgšanas/izslēgšanas slēdzis, dubultā akumulatora bloķēšana, aizsardzība pret nejaušu iedarbināšanu |
| Apkope un tīrīšana | Tīrīt ventilācijas spraugas, nomainīt saspīlējuma patronas, ja bojātas, izmantot mīkstu suku |
| Rezerves daļas un remontējamība | Rezerves daļas pieejamas caur Bosch servisu vai www.bosch-pt.fr |
| Komplektācija | Dziļuma ierobežotājs, putekļsūcēja adapteris, plakana atslēga (16 mm), saspīlējuma patrona |
| Lādētāju saderība | GAL 18..., GAX 18..., GAL 36... |
| Garantija | Skatiet lietošanas instrukciju vai Bosch vietni par nosacījumiem |
Bieži uzdotie jautājumi - GCU 18V30 Professional BOSCH
Lietotāju jautājumi par GCU 18V30 Professional BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Frēze PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GCU 18V30 Professional - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GCU 18V30 Professional zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA GCU 18V30 Professional BOSCH
Iv. Instrukcijas original valodā
It Originali instrukcija
ko사용 설명서원본

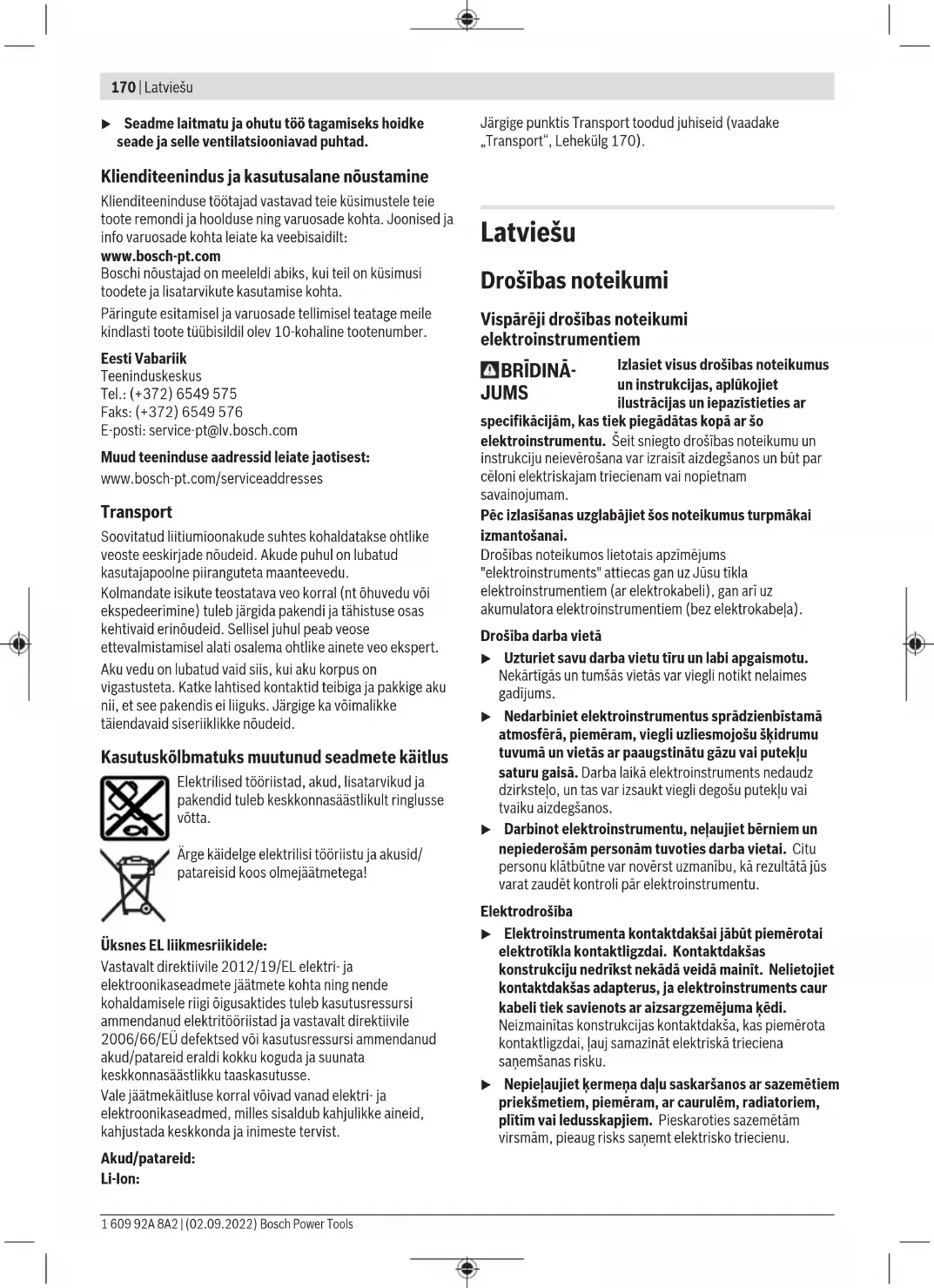

Latviešu .... Lappuse 170
Vispārēji drošības noteikumi elektroinstrumentiem
BRÍDINÄ- JUMS
Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar
specifikācijām, kas tiek piegādātas kopā ar šo
elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Drošības noteikumos lietotais apzīmējums
"elektroinstruments" attiecas gan uz Jüsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drošība darba vietā
Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, ne|aujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ħauj samazināt elektriskā trieciena sanemšanas risku.
Nepieļaujiet kermana daļu saskašanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām dalām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgī ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
Personiskā drošība
Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā.
Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstāklos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā ari pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā ari pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rikus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustigajās daļās, var radīt savainojumu.
▶ Nesniedzieties päräk tälu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nësäjiet darbam piemërotu apgërbu. Darba laikä nenësäjiet brivi plandošas drëbes un rotaslietas. Netuviniet garus matus un drëbes kustošäm dalâm. Valigas drëbes, rotaslietas un gari mati var iekerties kustošajäs dalâs.
▶ Ja elektroinstrumenta konstrukcija ľauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot
putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību.
▶ Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.
Saudzīga apiešanās un darbs ar elektroinstrumentiem
▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu.
Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontēt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinusās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustigās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
► Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezejinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ṣemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu.
Elektroinstrumentu lietošana citiem mērķiem, nekā tiem kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rikoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.
172 | Latviešu
Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem
Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru.
Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.
▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pielaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pielaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā ari var pieaugt aizdegšanās risks.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
▶ Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.
Drošības noteikumi malu frēzēm
Lietojiet spiles vai citu praktisku ierīci, lai atbalstitu apstrādājamo priekšmetu un nostiprinātu to uz stabilas platformas. Turot apstrādājamo priekšmetu ar roku vai atbalstot to ar savu kermani, priekšmets
nenoturas stabilā stāvoklī un var izraisīt kontroles zaudēšanu pār darba procesu.
Frēžurbja pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta lielāko norādīto griešanās ātrumu. Frēžurbis, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mests prom.
Frēžurbim vai citam piederumam precīzi jāievietojas Jūsu elektroinstrumenta darbinstrumentu stiprinājuma ierīcē (spīlaptverē). Darbinstrumenti, kas precīzi neatbilst stiprinājuma ierīces izmēriem, nevienmērīgi rotē, ħoti stipri vibrē un var izraisīt kontroles zaudēšanu pār instrumentu.
- Kontaktëjiet darbinstrumentu ar apstrādājamo priekšmetu tikai pēc elektroinstrumenta ieslēgšanas. Tas Įaus izvairīties no atsitiena, kas var notikt, darbinstrumentam iestrēgstot apstrādājamajā priekšmetā.
▶ Neveiciet frēzēšanu pāri metāla priekšmetiem, naglām vai skrūvēm. Saduroties ar šādiem priekšmetiem, frežgrieznis var tikt bojāts, kā rezultātā rodas paaugstināta vibrācija.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai ari griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisit aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisit sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.
▶ Nelietojiet neasus vai bojātus frēžgriežņus. Neasi vai bojāti frēžgriežņi rada paaugstinātu berzi, viegli iestrēgt frēzējumā un pazemina frēzēšanas efektivitāti.
▶ Pirms elektroinstrumenta novietošanas nogaidiet, lidz tas ir pilnīgi apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit ësslėgumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju išslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
▶ Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bistamām pārslodzēm.
Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens
un mitruma. Tas var radit sprādziena un ësslēguma briesmas.
Izstrādājuma un tā funkciju apraksts
Izlasiet drošibas noteikumus un norādijumus lietošanai. Drošibas noteikumu un norādijumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Nemiet vērā attēlus lietošanas pamācības sākuma daļā.
Paredzētais pielietojums
Elektroinstruments ir paredzëts ĝipša, plastmasas, ĝipškartona sienu un nemetälisku vieglu celtniecības materiālu apstrādei.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.
(1) Nomaināmais darbinstruments ^a)
(2) Regulējams dziluma ierobežotājs
(3) Putekļu nosūkšanas ierīces adapters
(4) Darba gaisma
(5) leslēdzējs/izslēdzējs
(6) Akumulators ^a)
(7) Akumulatora atbrivošanas taustiņš ^a)
(8) Darbvārpstas fiksēšanas poga
(9) Regulējamā dziluma ierobežotāja stiprinājuma skrūve
(10) Rokturis (ar izolētu noturvirsmu)
(11) Spilaptvere
(12) Virsuzgrieznis
(13) Dakšatslēga (16 mm)
(14) Instrumentu turētājs
(15) Nosūkšanas šljutene ^a)
a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie parametri
| Piegriešanas zāgis GCU 18V-30 | ||
| Izstrādājuma numurs | 3 601 JK8 0.. | |
| Nominālais spriegums V= 18 | ||
| Griešanās ātrums brīvgaitāA) | apgr./min. | 30000 |
| Putekļu nosūkšanas savienojums | ● | |
| Saderīgās spīlaptveres mm 3,17 (1/8") / | 3,96 (5/32") /6,35 (1/4") | |
| Svars atbilstīgiEPTA-Procedure 01:2014B) | kg 1,3–2,6 | |
Piegriešanas zāgis GCU 18V-30
| leteicamā apkārtējās vides temperatūra uzlādes laikā | °C 0 ... +35 |
| Pieļaujamā apkārtējās vides temperatūra darbības laikā ^c) un glabāšanas laikā | °C -20 ... +50 |
| leteicamie akumulatori GBA 18V... | ProCORE18V... |
| leteicamās uzlādes ierīces GAL 18... | GAX 18...GAL 36.... |
A) Mérijums 20-25 °C temperatūrā ar akumulatoru ProCORE18V 4.0Ah.
B) Atkaribā no izmantojamā akumulatora
C) Samazināta jauda pie temperaturas <0 °C.
Informācija par troksni un vibrāciju
Instrumenta radītā trokšņa parametri ir noteikti atbilstoši standartam EN 62841-2-17.
Pēc A raksturliknes izsvērtais elektroinstrumenta radītā troksņa parametri tipiskā gadījumā sasniedz šādas vērtības: skaņas spiediena līmenis 95 dB(A); skaņas jaudas līmenis 106 dB(A). Izkliede K = 3 dB.
Nēsājiet ausu aizsargus!
Kopējā vibrācijas paātrinājuma vērtība a h (vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši standartam EN 62841-2-17: a h = 4,4 m/s ^2 , K = 1,5 m/s ^2 . Šajā pamācībā norādītais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērita atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salidzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.
Seit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.
Lai precizi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicigi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.
174|Latviešu
Akumulators
Bosch pārdod akumulatora elektriskos darbinstrumentus arī bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iesainojuma.
Akumulatora uzlāde
Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.
Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvokli. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.
Akumulatora ielikšana
levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.
Akumulatora iznemšana
Lai izņemtu akumulatoru, nospiediet akumulatora atbrīvošanas taustiņu un izvelciet akumulatoru. Nedarbojieties ar spēku.
Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu. Kamēr akumulators ir ielikts elektroinstrumentā, to notur atspere.
Akumulatora uzlādes pakāpes indikators
Akumulatora uzlādes pakāpes indikatora zalās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvokli.
Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu evai. Tas iespējams ari tad, ja akumulators ir izņemts no elektroinstrumenta.
Ja pēc akumulatora uzlādes pakāpes nolasīšanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.
Akumulatora tips GBA 18V...
LED Uzlādes limenis
| Pastāvīgi deg 3 zaļas LED diodes 60–100% |
| Pastāvīgi deg 2 zaļas LED diodes 30–60% |
| Pastāvīgi deg 1 zaļa LED diode 5–30% |
| Mirgo 1 zaļa LED diode 0–5% |
Akumulatora tips ProCORE18V...
LED Uzlādes limenis
| Pastāvīgi deg 5 zaļas LED diodes 80–100% |
| Pastāvīgi deg 4 zaļas LED diodes 60–80% |
| Pastāvīgi deg 3 zaļas LED diodes 40–60% |
| Pastāvīgi deg 2 zaļas LED diodes 20–40% |
| Pastāvīgi deg 1 zaļa LED diode 5–20% |
| Mirgo 1 zaļa LED diode 0–5% |
Pareiza apiešanās ar akumulatoru
Sargājiet akumulatoru no mitruma un ūdens.
Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.
Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.
Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.
levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.
Montāža
Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomainu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
Darbinstrumenta nomaiña
▶ Veicot nomaināmo darbinstrumentu iestiprināšanu un maiņu, jālieto aizsargcimdi.
Originālos nomaināmos darbinstrumentus no plašā Bosch piederumu klāsta var iegādāties specializētajās tirdzniecības vietās.
Spilaptveres nomaiņa (skatīt attēlu A)
Iznemiet stiprinājuma skrūvi (9) un noņemiet dziljuma ierobežotāju (2) kopā ar putekļu nosūkšanas ierīces adapteri (3).
Atkaribā no izmēra pirms piestiprināšanas virsuzgrieznis (12) jānomaina pret spilaptveri (11).
Ja lietojumam atbilstoša spilaptvere jau ir piestiprināta, veiciet nākamajā sadaļā aprakstītās darbības.
Spilaptverei (11) ir jāievietojas virsuzgrieznī ar nelielu spēli. Virsuzgrieznim (12) ir jābūt viegli uzskrūvējamam. Ja virsuzgrieznis vai spilaptvere ir bojāta, attiecīgā daļa ir nekavējoties jānomaina.
Nospiediet un turiet nospiestu darbvārpstas fiksēšanas pogu (8). Ja nepieciešams, grieziet motora darbvārpstu ar roku, līdz tā nofiksējas.
Noskrūvējiet virsuzgriezni (12) ar dakšatslēgu (13), griežot to virzienā ①.
Atlaidiet darbvārpstas fiksēšanas pogu.
Ja ir vajadzīgs, pirms salikšanas notīriet visas montējamās daļas ar mīkstu otu vai ar saspiestā gaisa plūsmu.
Uzlieciet uz darbinstrumenta turētāja (14) jaunu virsuzgriezni.
Brivi pievelciet virsuzgriezni, griežot to virziena ②.
▶ Nepievelciet spilaptveri un virsuzgriezni, ja nav ievietots neviens nomaināmais darbinstruments.
Pretējā gadījumā spīlaptvere var tikt bojāta.
lestipriniet elektroinstrumentā dziljuma ierobežotāju (2) un puteklu nosūkšanas ierīces adapteri (3) un nofiksējiet tos ar stiprinājuma skrūvi (9).
Nomaināmā darbinstrumenta iestiprināšana (skatiet attēlu B)
▶ Veicot nomaināmo darbinstrumentu iestiprināšanu un maiņu, jālieto aizsargcimdi.
Atkaribā no lietojuma nolūka ir pieejami dažāda veida un kvalitātes nomaināmie darbinstrumenti.
Nomainämie darbinstrumenti ar virzītājgalvu ir paredzēti ĝipškartona plākšņu vienlaidus zāgēšanai.
Nomainämie darbinstrumenti ar spirälveida galviņu ir paredzēti OSB plākšņu, kokskaidu plākšņu, saplākšņu, putuplasta un plastmasas materiālu zāgēšanai.
Originālos nomaināmos darbinstrumentus no plašā Bosch piederumu klāsta var iegādāties specializētajās tirdzniecības vietās.
lestipriniet tikai nebojātus un tīrus nomaināmos darbinstrumentus.
- Iznemiet stiprinājuma skrūvi (9). Demontējiet dziluma ierobežotāju (2) kopā ar putekļu nosūkšanas ierīces adapteri (3).
- Nospiediet un turiet nospiestu darbvārpstas fiksēšanas pogu (8). Ja nepieciešams, grieziet motora darbvārpstu ar roku, līdz tā nofiksējas.
- Atskrūvējiet virsuzgriezni (12) ar dakšatslēgu (13), griežot to virzienā ①.
- lebidiet darbinstrumentu spilaptverē. Darbinstrumenta kātam jābūt iebiditam spilaptverē vismaz 20 mm garumā.
- Stingri pievelciet virsuzgriezni (12) ar dakšatslēgu (13), griežot to virzienā ②. Atlaidiet darbvārpstas fiksēšanas taustīņu (8).
- Piemontējiet dziluma ierobežotāju (2) kopā ar putekļu nosūkšanas ierīces adapteri (3). Nofiksējiet tos ar stiprinājuma skrūvi (9).
▶ Nepievelciet spilaptveri un virsuzgriezni, ja nav ievietots neviens nomaināmais darbinstruments. Pretējā gadījumā spilaptvere var tikt bojāta.
Puteklu un skaidu uzsükšana
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.
Atsevišku materiālu puteklī, piemēram, puteklī, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības lidzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.
- Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
- Darba vietai jābūt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Puteklu nosukšanas ierices pievienošana (skatit attelu C)
lebīdiet puteklu nosūkšanas ierīces adapteri (3)
demontētajā dziluma ierobežotājā (2). Piemontējiet dziluma ierobežotāju pie elektroinstrumenta, izmantojot stiprinājuma skrūvi (9).
levietojiet nosūkšanas šlūteni (Ø 35 mm) (15) (piederums) piemontētajā adapterī (3). Savienojiet nosūkšanas šlūteni (15) ar vakuumsūcēju (papildpiederums). Pārskats par savienojumu ar dažādiem putek|sūcējiem ir sniegts šīs instrukcijas beigās.
Putekjsücejam jäbüt piemērotam, lai süktu apstrādājamā materiāla puteklus.
Veselībai īpaši kaitīgi, kancerogēni vai sausi putekļi ir jānosūc ar speciālu nosūcēju.
Ekspluatācija
Dziluma ierobežotāja iestatišana (skatiet D att.)
Zagēšanas dziluma iestatīšanu drīkst veikt tikai izslēgtam elektroinstrumentam.
Lai iestatītu dzījuma ierobežotāju, rīkojieties šādi.
- Pielieciet dziłuma ierobežotāju (2) pie apstrādājamā priekšmeta.
- Atskrūvējiet stiprinājuma skrūvi (9), lai mainītu dziljuma ierobežotāja (2) novietojumu.
- Pārbīdiet dziluma ierobežotāju (2) vēlamajā pozīcijā un stingri pievelciet stiprinājuma skrūvi (9).
- Pirms darba sākšanas pārliecinieties, ka aiz apstrādājamā priekšmeta ir pietiekami daudz vietas, lai nomaināmais darbinstruments nesaskartos ar cietām virsmām.
Ekspluatācijas sākšana
leslēgšana/izslēgšana
Iestatiet zāgēšanas dzilumu pirms instrumenta ieslēgšanas.
Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju/izslēdzēju (5) un turiet to nospiestu.
176 | Lietuvių k.
Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju/izslēdzēju (5).
Norādes par darbu
▶ Sargiet nomainamos darbinstrumentus no sitieniem un triecieniem.
Elektroinstruments ir paredzëts lîdz par 32 mm biezu materiâlu zâgëšanai.
Jebkādas formas piegriezumus, iespējams izveidot elektroinstrumenta ekspluatācijas laikā ar atbilstošu nomaināmo darbinstrumentu, iepriekš neveidojot urbumus.
Apkalpošana un apkope
Apkalpošana un tirišana
Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tiriet tā korpusu un ventilācijas atveres.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:
www.bosch-pt.com
Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu klientu apkalpošanas dienesta adreses skatiet šelt:
leteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.
Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtijuma iesainošanas un markešanas noteikumi. Tāpēc sūtijumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.
Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!
Tikai EK valstim.
Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.
Akumulatori/baterijas:
Litija-jonu:
Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatit „Transportēšana“, Lappuse 176).
