GCU 18V30 Professional - Frezarka BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Akumulatorska rezkarica (spiralna žaga)
Znamka	Bosch
Model	GCU 18V30 Professional
Kategorija	Rezkarica (poravnalnik)
Napajanje	Litij-ionska baterija 18 V (sistem Bosch 18 V)
Hitrost v prostem teku	30 000 vrt/min
Kompatibilne vpenjalne matice	3,17 mm (1/8"), 3,96 mm (5/32"), 6,35 mm (1/4")
Teža (po EPTA)	1,3 – 2,6 kg (odvisno od baterije)
Globina reza maks.	32 mm
Raven hrupa (zvočni tlak)	95 dB(A)
Raven zvočne moči	106 dB(A)
Vibracije (skupna vrednost)	4,4 m/s² (negotovost K=1,5 m/s²)
Temperatura skladiščenja	-20 °C do +50 °C
Priporočena temperatura polnjenja	0 °C do +35 °C
Kompatibilni materiali	Mavčne plošče, plastika, suhomontažne stene, lahki nekovinski materiali
Glavne funkcije	Rezanje brez predvrtanja, nastavitev globine, LED osvetlitev, prilagojen odsesavanje
Varnost	Blokada vretena, stikalo vklop/izklop, dvojno zapiranje baterije, zaščita pred nenamernim ponovnim zagonom
Vzdrževanje in čiščenje	Očistite prezračevalne reže, zamenjajte vpenjalne matice, če so poškodovane, uporabite mehko krtačo
Nadomestni deli in popravila	Nadomestni deli so na voljo prek servisa Bosch ali www.bosch-pt.fr
Vključeni dodatki	Omejnik globine, adapter za odsesavanje, ploski ključ (16 mm), vpenjalna matica
Kompatibilnost polnilnikov	GAL 18..., GAX 18..., GAL 36...
Garancija	Preverite navodila ali spletno stran Bosch za pogoje

Pogosto zastavljena vprašanja - GCU 18V30 Professional BOSCH

Katere vrste baterij lahko uporabim z rezkarico GCU 18V30?

Uporabite lahko baterije Bosch GBA 18V... in ProCORE18V.... Stroj je združljiv z vsemi litij-ionskimi baterijami 18 V iz serije Bosch Professional.

Kako nastaviti globino reza?

Popustite pritrdilni vijak (9), pomaknite omejnik globine (2) na želeni položaj, nato ponovno zategnite vijak. Pred nastavitvijo globine se prepričajte, da je orodje ustavljeno.

Katere materiale lahko režem s to rezkarico?

Orodje je namenjeno rezanju mavčnih plošč, plastike, suhomontažnih sten in lahkih nekovinskih materialov. Nikoli ne rezkajte kovine, žebljev ali vijakov.

Kako zamenjati vpenjalno matico?

Odstranite baterijo. Odvijte pritrdilni vijak (9) in odstranite omejnik globine. Z gumbom (8) blokirajte vreteno, s ploščatim ključem popustite priključno matico (12), zamenjajte matico, nato ponovno privijte. Nikoli ne zategujte matice brez nameščenega nastavka.

Ali se rezkarica lahko uporablja s sesalnikom?

Da, zahvaljujoč priloženemu adapterju za odsesavanje (3). Priključite sesalno cev premera 35 mm na ustrezen sesalnik za odstranjevanje prahu.

Kako pravilno napolniti baterijo?

Uporabljajte samo priporočeni polnilnik Bosch (GAL 18..., GAX 18..., GAL 36...). Baterijo polnite v temperaturnem območju od 0 °C do +35 °C. Ob prvi uporabi popolnoma napolnite baterijo.

Kaj storiti, če baterija ne drži več polnjenja?

Opazen padec življenjske dobe po številnih polnjenjih pomeni, da je baterija dotrajana. Zamenjajte jo z originalno baterijo Bosch. Ne poskušajte sami popravljati poškodovane baterije.

Katere varnostne ukrepe moram upoštevati?

Vedno nosite zaščito za oči in sluh. Orodja nikoli ne uporabljajte v eksplozivnem okolju. Pred priklopom baterije se prepričajte, da je stikalo v položaju izklopa. Roke in oblačila držite stran od premikajočih se delov.

Kako očistiti in vzdrževati rezkarico?

Pred kakršnim koli vzdrževanjem odstranite baterijo. Očistite prezračevalne reže z mehko krtačo. Za notranje dele uporabite stisnjen zrak. Redno preverjajte stanje vpenjalne matice in jo zamenjajte, če je poškodovana.

Kje lahko najdem nadomestne dele ali popravilo naprave?

Obiščite www.bosch-pt.fr ali pokličite servis Bosch na 09 70 82 12 26. Nadomestne dele lahko naročite prek spleta ali uporabite obrazec za vračilo SAV DIRECT za hitro popravilo.

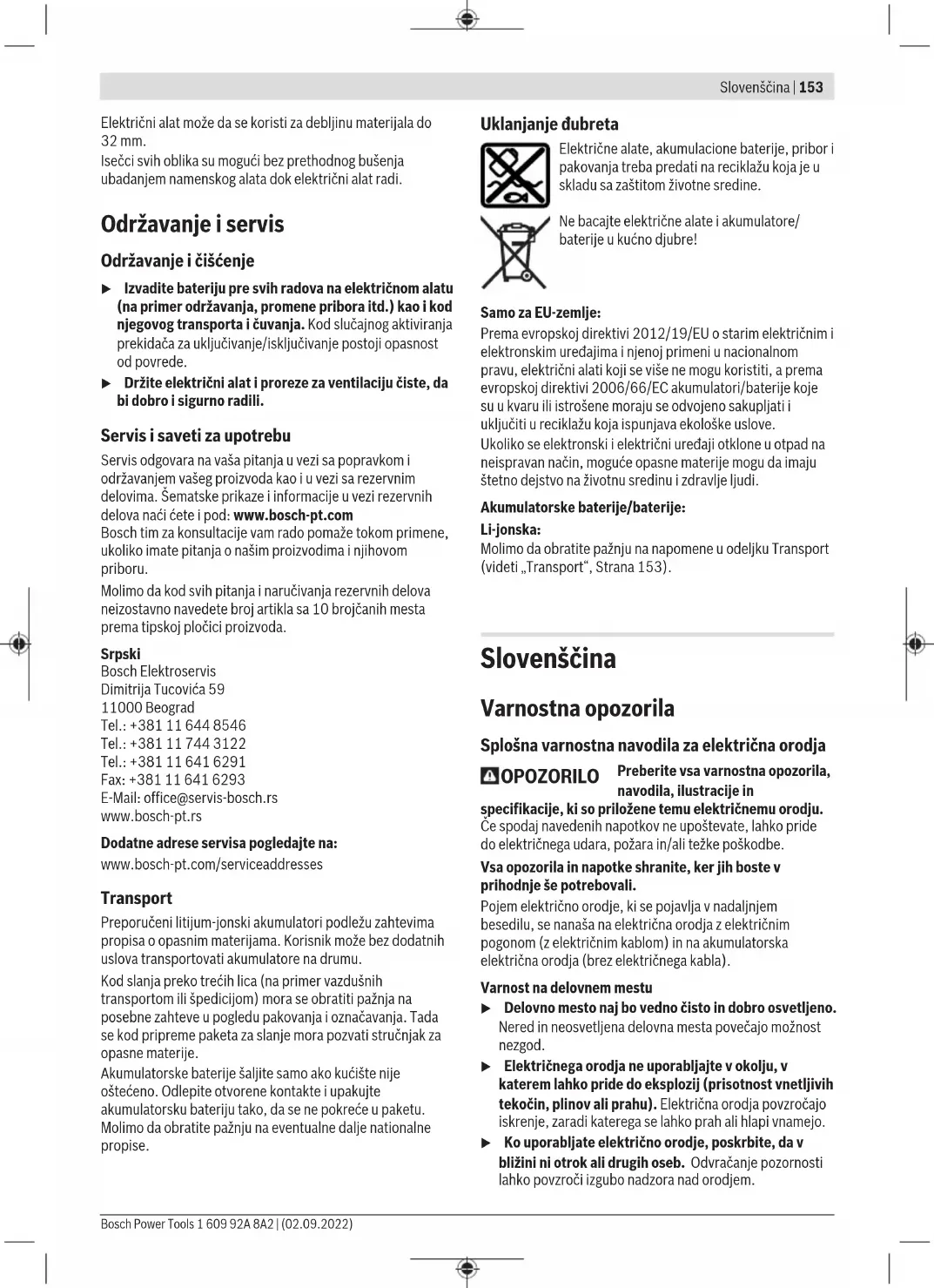

NAVODILA ZA UPORABO GCU 18V30 Professional BOSCH

Električna varnost

Vtič električnega orodja se mora ujemati z vtičnico. Vtiča nikakor ne smete spreminjati. Ne uporabljajte vtičnih adapterjev skupaj z električnimi orodji, zaščitenimi z ozemljitvijo. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, je tveganje električnega udara večje. Električno orodje hranite stran od dežja ali vlage. Vdor vode v električno orodje poveča tveganje električnega udara. Kabla ne uporabljajte v druge namene. Nikoli ne uporabljajte kabla za prenašanje električnega orodja, ne vlecite ga in ne izvlecite iz vtičnice. Kabel hranite stran od vročine, olja, ostrih robov ali premikajočih se delov. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.

Če z električnim orodjem delate na prostem, uporabljajte samo podaljške, primerne za uporabo na prostem. Uporaba kabla, primernega za uporabo na prostem, zmanjšuje tveganje električnega udara. Če se ne morete izogniti delu z električnim orodjem v vlažnem okolju, uporabite zaščitno napravo na diferenčni tok (RCD). Uporaba zaščitne naprave na diferenčni tok zmanjšuje tveganje električnega udara.

Varnost osebja

Bodite pozorni, pazite na to, kaj delate, in ravnajte razumno pri delu z električnim orodjem. Ne uporabljajte električnega orodja, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja lahko povzroči resne poškodbe. ▶ Nosite osebno zaščitno opremo. Vedno nosite zaščitna očala. Nošenje zaščitne opreme, kot so maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita za sluh, odvisno od vrste in uporabe električnega orodja, zmanjšuje tveganje za poškodbe. Izogibajte se nenamernemu zagonu. Prepričajte se, da je električno orodje izklopljeno, preden ga priključite na električno omrežje in/ali akumulator, ga vzamete ali nosite. Nošenje električnega orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje vodi do nesreče. Odstranite morebitne nastavitvene ključe ali ključe za vijake, preden vklopite električno orodje. Če ključ za vijake ali ključ ostane pritrjen na vrtljivi del električnega orodja, lahko pride do telesne poškodbe. Izogibajte se nenaravnemu položaju telesa. Vedno poskrbite, da stojite stabilno in v vsakem trenutku ohranjate ravnotežje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah. Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Lase in oblačila držite stran od gibljivih delov. Gibljivi deli lahko ujamejo ohlapna oblačila, nakit ali dolge lase. Če je mogoče namestiti naprave za sesanje in zbiranje prahu, se prepričajte, da so pravilno priključene in uporabljene. Sesanje prahu lahko zmanjša tveganja, povezana s prahom. ▶ Ne dovolite, da bi zaupanje, pridobljeno s pogosto uporabo orodja, vplivalo na to, da postanete neprevidni in zanemarite varnostna načela za uporabo orodja. Neprevidno ravnanje lahko v delčku sekunde povzroči hude poškodbe.

Uporaba in skrb za električna orodja

Splošna varnostna navodila za električna orodja

OPOZORILO

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju. Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.

Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

▶ Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost nezgod. Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo. ▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.

Električna varnost

Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, če je vaše telo ozemljeno. ▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar. Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar. Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe. ▶ Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb. ▶ Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče. ▶ Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe. ▶ Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah.

Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele. Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom. Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrževanje električnega orodja

Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano. Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti. Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, če je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata. Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij. Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Uporaba in vzdrževanje akumulatorskih orodij

Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če

ga boste uporabljali za polnjenje drugačnih akumulatorskih baterij.

▶ V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar. Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki in drugi manjši kovinski predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar. V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Če tekočina vseeno po naključju pride v stik s kožo, jo sperite z vodo. Če pride tekočina v oči, poiščite zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje ali opekline. ▶ Ne uporabljajte poškodovanih ali prilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe. Akumulatorske baterije ali orodja ne izpostavljajte ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130 °C lahko povzroči eksplozijo. ▶ Upoštevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.

Servisiranje

▶ Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki naj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo. Nikdar ne popravljajte poškodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali pooblaščeni serviser.

Varnostna opozorila za robne rezkalnike

Za zaščito in pritrditev obdelovanca na stabilno podlago uporabite spono ali kakšen drug priročen način. Obdelovanec ni stabilen, če ga držite z roko ali ga skušate zaščititi s svojim telesom. Takšen način lahko povzroči izgubo nadzora nad obdelovancem. Dovoljeno število vrtljajev rezkarja mora biti najmanj tako visoko, kot je največje število vrtljajev, navedeno na električnem orodju. Rezkar, ki se vrti hitreje, kot je dovoljeno, se lahko zlomi in zaluča v prostor. ▶ Rezkarji in drug pribor se morajo natančno prilegati vpetju (vpenjalnim kleščam) električnega orodja.

Nastavki, ki se ne prilegajo vpetju električnega orodja, se neenakomerno vrtijo, zelo močno vibrirajo in lahko povzročijo izgubo nadzora nad orodjem.

Obdelovancu se približajte samo z vklopljenim električnim orodjem. V nasprotnem primeru obstaja nevarnost, da se bo vsadno orodje zataknilo v obdelovanec in povzročilo povratni udarec. Nikoli ne rezkajte prek kovinskih predmetov, žebljev ali vijakov. Rezkalno orodje se lahko poškoduje in povzroči povečanje vibracij. Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo. ▶ Ne uporabljajte topih ali poškodovanih rezkalnikov. Topa ali poškodovana rezkalna orodja povzročijo povečano trenje, se lahko zataknejo in pripeljejo do neuravnoteženosti. Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Nastavek se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim orodjem. Če je akumulatorska baterija poškodovana ali če jo nepravilno uporabljate, lahko iz nje uhajajo pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svežega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzročijo draženje dihalnih poti. ▶ Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika. Koničasti predmeti, kot so na primer žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira. Akumulatorsko baterijo uporabljajte samo z izdelki proizvajalca. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.

Akumulatorsko baterijo zaščitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago.

Obstaja nevarnost eksplozije in kratkega stika.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Električno orodje je namenjeno rezanju mavca, plastike, suhomontažnih sten in nekovinskih lahkih gradbenih materialov.

156 | Slovenščina

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.

(1) Nastavek ^a) (2) Nastavljiv omejevalnik globine (3) Adapter za odsesavanje prahu (4) Delovna lučka (5) Stikalo za vklop/izklop (6) Akumulatorska baterija ^a) (7) Tipka za sprostitev akumulatorske baterije ^a) (8) Tipka za blokado vretena (9) Pritrdilni vijak za nastavljiv omejevalnik globine (10) Ročaj (izolirana oprijemalna površina) (11) Vpenjalna puša (12) Krovna matica (13) Viličasti ključ (16 mm) (14) Vpenjalni sistem (15) Cev za odsesavanje ^a)

a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Tehnični podatki

Spiralna žaga GCU 18V-30
Kataloška številka		3 601 JK8 0..
Nazivna napetost V= 18
Število vrtljajev v prostem teku 4)	min -1	30000
Priključek za odsesavanje prahu ●
Združljive vpenjalne puše mm 3,17 (1/8") / EPTA-Procedure 01:2014 8)		3,96 (5/32") / 6,35 (1/4")
Teža po		kg 1,3–2,6
Priporočena zunanja temperatura med polnjenjem	°C 0 ... +35
Dovoljena zunanja temperatura med delovanjem 9) in med skladiščenjem	°C –20 ... +50
Priporočene akumulatorske baterije		GBA 18V... ProCORE18V...
Priporočeni polnilniki GAL 18...		GAX 18... GAL 36....

A) Izmerjeno pri 20–25 °C z akumulatorsko baterijo ProCORE18V 4.0Ah. B) Odvisno od uporabljene akumulatorske baterije. C) Omejena zmogljivost pri temperaturah pod 0 °C.

Podatki o hrupu/tresljajih

Merilne vrednosti hrupa izračunane v skladu z

EN 62841-2-17.

Nivo hrupa razreda A za električno orodje običajno znaša: 95 dB(A); raven zvočne moči 106 dB(A). Negotovost K = 3 dB.

Uporabljajte zaščito za sluh!

Skupne vrednosti tresljajev a_h (vektorska vsota treh smeri) in negotovost K so določene v skladu s standardom

EN 62841-2-17: a_h = 4,4 m / s², K = 1,5 m / s² .

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa.

Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.

Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.

Akumulatorska baterija

Podjetje Bosch prodaja akumulatorska električna orodja tudi brez priložene akumulatorske baterije. Ali je v obseg dobave vključena tudi akumulatorska baterija, je navedeno na embalaži.

Polnjenje akumulatorske baterije

▶ Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so usklajeni z litij-ionsko akumulatorsko baterijo, ki je nameščena v električnem orodju.

Opomba: litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljajo delno napolnjene. Da zagotovite polno zmogljivost akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite.

Namestitev akumulatorske baterije

Napolnjeno akumulatorsko baterijo vstavite v ležišče za akumulatorsko baterijo, da se zaskoči.

Odstranitev akumulatorske baterije

Akumulatorsko baterijo odstranite tako, da pritisnete tipko za sprostitev akumulatorske baterije in izvlečete akumulatorsko baterijo. Pri tem ne uporabljajte sile.

Akumulatorska baterija ima 2 ravni zapore, ki preprečujeta, da bi akumulatorska baterija ob nenamernem pritisku tipke za sprostitev akumulatorske baterije izpadla. Ko je akumulatorska baterija vstavljena v električno orodje, jo varuje vzmet.

Prikaz stanja napolnjenosti akumulatorske baterije

Tri zelene LED-lučke prikaza stanja napolnjenosti akumulatorske baterije prikazujejo stanje napolnjenosti akumulatorske baterije. Iz varnostnih razlogov je stanje napolnjenosti mogoče prikazati le, ko je električno orodje izklopljeno.

Za prikaz stanja napolnjenosti pritisnite tipko za prikaz stanja napolnjenosti. To je mogoče tudi takrat, ko akumulatorska baterija ni vstavljena.

Če po pritisku tipke za prikaz stanja napolnjenosti LED-diode ne zasvetijo, je akumulatorska baterija okvarjena in jo je treba zamenjati.

Akumulatorsko baterijo zavarujte pred vlago in vodo. Akumulatorsko baterijo skladiščite samo v temperaturnem območju od -20 °C do 50 °C. Poleti ne dovolite, da bi akumulatorska baterija obležala v avtomobilu.

Prezračevalne reže akumulatorske baterije občasno očistite z mehkim, čistim in suhim čopičem.

Bistveno krajši čas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je treba zamenjati. Upoštevajte navodila za odstranjevanje.

Namestitev

Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja

odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

Menjava nastavka

- Za namestitev in menjavo nastavkov priporočamo uporabo zaščitnih rokavic.

Originalne nastavke iz obsežnega programa pribora Bosch lahko kupite pri svojem specializiranem trgovcu.

Odstranite pritrdilni vijak (9) in snemite omejevalnik globine (2) skupaj z adapterjem za odsesavanje prahu (3). Glede na velikost nastavka morate pred namestitvijo zamenjati krovno matico (12) z vpenjalno pušo (11).

Če so že nameščene prave vpenjalne klešče za vaš namen uporabe, upoštevajte delovne korake v naslednjem poglavju.

Vpenjalne klešče (11) morajo biti v krovni matici nameščene z nekaj zračnosti. Namestitev krovne matice (12) mora biti preprosta. Poškodovano krovno matico ali vpenjalne klešče je treba takoj zamenjati.

Pritisnite tipko za blokado vretena (8) in jo pridržite. Vreteno motorja po potrebi ročno vrtite, dokler se ne zaskoči.

Odstranite krovno matico (12) z viličastim ključem (13) tako, da jo vrtite v smeri vrtenja ①.

Spustite tipko za blokado vretena.

Po potrebi pred namestitvijo z mehkim čopičem ali izpihovanjem očistite vse sestavne dele.

Novo krovno matico namestite na vpenjalno glavo (14).

Narahlo privijte krovno matico z vrtenjem v smeri vrtenja ②.

Dokler nastavek ni nameščen, vpenjalnih klešč ne privijajte s krovno matico. V nasprotnem primeru lahko pride do poškodbe vpenjalnih klešč.

Namestite omejevalnik globine (2) skupaj z adapterjem za odsesavanje prahu (3) v električno orodje in ga pritrdite s pritrdilnim vijakom (9).

Vstavljanje pribora (glejte sliko B)

- Za namestitev in menjavo nastavkov priporočamo uporabo zaščitnih rokavic.

Za različne vrste uporabe so na voljo nastavki različnih izvedb in kakovosti.

Nastavki z vodilno konico so primerni za tesno rezanje mavčno-kartonskih plošč.

Nastavki s spiralnim utorom so primerni za rezanje OSB plošč, ivernih plošč, vezanih plošč, pene in plastike.

Originalne nastavke iz Boschevega obsežnega programa pribora lahko kupite pri svojem specializiranem trgovcu. Nameščajte samo brezhibne in čiste nastavke.

- Odstranite pritrdilni vijak (9). Odstranite omejevalnik globine (2) skupaj z adapterjem za odsesavanje prahu (3).

- Pritisnite tipko za blokado vretena (8) in jo pridržite. Vreteno motorja po potrebi ročno vrtite, dokler se ne zaskoči.

• Odvijte krovno matico (12) z viličastim ključem (13) tako, da jo vrtite v smeri vrtenja ①.
• Potisnite nastavek v vpenjalno pušo. Steblo nastavka morate potisniti vsaj 20 mm v vpenjalno pušo.
• Zategnite krovno matico (12) z viličastim ključem (13) z vrtenjem v smeri vrtenja ②. Spustite gumb za blokado vretena (8).
• Namestite omejevalnik globine (2) skupaj z adapterjem za odsesavanje prahu (3). Tega pritrdite s pritrdilnim vijakom (9).

Dokler nastavek ni nameščen, vpenjalnih klešč ne privijajte s krovno matico. V nasprotnem primeru lahko pride do poškodbe vpenjalnih klešč.

Odsesavanje prahu/odrezkov

Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin, je lahko zdravju škodljiv. Stik s kožo ali vdihavanje takšnega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v bližini.

Določene vrste prahu, kot npr. prah hrastovine ali bukovine, veljajo za kancerogene, še posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zaščitno sredstvo za les). Materiale z vsebnostjo azbesta smejo obdelovati le strokovnjaki.

• Če je mogoče, uporabljajte sesalnik, ki je primeren glede na vrsto materiala.
• Poskrbite za dobro zračenje delovnega mesta.
• Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne materiale.

▶ Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.

Priklop sistema za odsesavanje (glejte sliko C)

Potisnite adapter za odsesavanje prahu (3) v odstranjen omejevalnik globine (2). Namestite omejevalnik globine z adapterjem s pritrdilnim vijakom (9) na električno orodje. Cev za odsesavanje (s premerom 35 mm) (15) (pribor) namestite na adapter za odsesavanje (3). Cev za odsesavanje (15) priključite na sesalnik za prah (dodatni pribor). Pregled priključkov za različne sesalnike za prah najdete na koncu teh navodil.

Sesalnik za prah mora biti primeren za obdelovanec. Za odsesavanje zdravju izredno nevarnih, rakotvornih ali suhih vrst prahu uporabljajte namenski sesalnik za prah.

Delovanje

Nastavitev omejevalnika globine (glejte sliko D)

▶ Nastavitev globine reza je dovoljena samo pri izklopljenem električnem orodju.

Pri nastavitvi omejevalnika globine postopajte, kot sledi: – Položite omejevalnik globine (2) na obdelovanca, ki ga želite obdelati.

• Sprostite pritrdilni vijak (9), da omejevalnik globine (2) prestavite.
• Potisnite omejevalnik globine (2) na želen položaj in zategnite pritrdilni vijak (9). – Pred začetkom dela se prepričajte, da imate za obdelovancem dovolj prostora, tako da nastavek ne bo stopil v stik s trdo podlago.

Uporaba

Vklop/izklop

Pred vklopom nastavite globino reza.

Za vklop električnega orodja pritisnite stikalo za vklop/izklop (5) in ga pridržite.

Za izklop spustite stikalo za vklop/izklop (5).

Navodila za delo

▶ Nastavke zavarujte pred sunki in udarci.

Električno orodje se lahko uporablja za rezanje do debeline materiala 32 mm.

Možni so izrezi vseh oblik brez vnaprejšnjega vrtanja z vbodom nastavka pri delujočem električnem orodju.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

▶ Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi: www.bosch-pt.com/serviceaddresses

Transport

Za priporočene litij-ionske akumulatorske baterije veljajo zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaža po cesti.

Pri pošiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali špedicija), je treba upoštevati posebne zahteve glede embalaže in oznak. Pri pripravi odpreme mora obvezno sodelovati strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, če je njihovo ohišje nepoškodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte tako, da se v embalaži ne premika.

Upoštevajte tudi morebitne druge nacionalne predpise.

Odlaganje

Poskrbite za okolju prijazno recikliranje električnih orodij, akumulatorskih baterij, pribora in embalaž.

Električnih orodij in akumulatorskih/običajnih baterij ne smete odvreči med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odslužena električna orodja zbirati ločeno in odstraniti na okolju prijazen način. Prav tako se morajo v skladu z Direktivo 2006/66/ES pokvarjene ali odslužene akumulatorske baterije in baterije za enkratno uporabo zbirati ločeno in odstraniti na okolju prijazen način.

Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Akumulatorske/običajne baterije:

Litijevi ioni:

Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 159).

Hrvaščina

Varnostna opozorila

Običajna varnostna opozorila za električna orodja

⚠ UPOZORENJE: Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju. Neupoštevanje spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne poškodbe.

Električna varnost
