| Vrsta izdelka | Robni rezkalnik (ročni rezkalnik) |
| Znamka | Bosch |
| Model | GLF 55-6 Professional |
| Nazivna moč | 550 W |
| Prostotečna hitrost | 33 000 vrt/min |
| Vpenjalo (vpenjalna matica) | 6 mm (1/4 inča) |
| Teža po EPTA-postopku 01:2014 | 1,4 kg |
| Stopnja zaščite | II (dvojna izolacija) |
| Glavne uporabe | Reze, robovi, profili, podolgovate luknje, kopirno rezkarjenje v lesu, plastiki in lahkih gradbenih materialih |
| Nastavitev globine | Gradirana lestvica z ročičnim vijakom |
| Priloženi dodatki | Odprti ključ 10 mm, odprti ključ 17 mm, priključna matica z vpenjalno objemko, sesalni adapter |
| Dodatna oprema | Kopirni obroč, vzporedni omejevalnik, drsno vodilo, sesalna cev |
| Raven zvočnega tlaka | 86 dB(A) |
| Raven zvočne moči | 94 dB(A) |
| Vibracije (skupna vrednost a_h) | 3,0 m/s² (negotovost K=1,5 m/s²) |
| Napajanje | 230 V (prilagodljivo na 220 V) |
| Vrsta rezkarjev | HSS za mehke materiale, karbid za trde in abrazivne materiale |
| Priporočena smer rezkarjenja | Rezkarjenje v nasprotnem smere (nasproti smeri vrtenja rezkarja) |
| Vzdrževanje | Očistite prezračevalne reže, napajalni kabel zamenjajte samo pri Bosch ali pooblaščenem servisu |
| Odstranjevanje | Ne odvrzite med gospodinjske odpadke; reciklirajte v skladu z direktivo OEEO |
Pogosto zastavljena vprašanja - GLF 55-6 Professional BOSCH
Vprašanja uporabnikov o GLF 55-6 Professional BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Glodalni stroj v formatu PDF brezplačno! Poiščite svoja navodila GLF 55-6 Professional - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GLF 55-6 Professional znamke BOSCH.
NAVODILA ZA UPORABO GLF 55-6 Professional BOSCH
Električna sigurnost
Priključni utikač električnog alata mora odgovarati utičnici. Utikač ne sme nikako da se menja. Ne upotrebljavajte adaptere utikača zajedno sa električnim alatima zaštićenim uzemljenjem.
Nemodifikovani utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.
Izbegavajte kontakt telom sa uzemljenim površinama kao što su cevi, radijatori, šporeti i frižideri. Postoji povećani rizik od električnog udara ako je vaše telo uzemljeno.
Držite električni alat što dalje od kiše ili vlage. Prodor vode u električni alat povećava rizik od električnog udara.
Kabl ne koristite u druge svrhe. Nikada ne koristite kabl za nošenje električnog alata, ne vucite ga i ne izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja, oštrih ivica ili pokretnih delova. Oštećeni ili umršeni kablovi povećavaju rizik od električnog udara.
Ako sa električnim alatom radite na otvorenom, upotrebljavajte samo produžne kablove koji su pogodni za upotrebu na otvorenom. Upotreba kabla pogodnog za upotrebu na otvorenom smanjuje rizik od električnog udara.
Ako ne možete da izbegnete rad sa električnim alatom u vlažnoj okolini, koristite zaštitni uređaj diferencijalne struje (RCD). Upotreba zaštitnog uređaja diferencijalne struje smanjuje rizik od električnog udara.
Sigurnost osoblja
Budite pažljivi, pazite na to šta radite i postupajte razumno tokom rada sa vašim električnim alatom. Ne koristite električni alat ako ste umorni ili pod uticajem droge, alkohola ili lekova. Momenat nepažnje kod upotrebe električnog alata može rezultirati ozbiljnim povredama.
Nosite ličnu zaštitnu opremu. Uvek nosite zaštitne naočare. Nošenje zaštitne opreme, kao što je maska za prašinu, sigurnosne cipele koje ne kližu, zaštitni šlem ili zaštita za sluh, zavisno od vrste i upotrebe električnog alata, smanjuje rizik od povreda.
Izbegavajte nenamerno puštanje u rad. Uverite se da je električni alat isključen, pre nego što ga priključite na struju i/ili na akumulator, uzmete ga ili nosite.
Nošenje električnog alata sa prstom na prekidaču ili priključivanje na struju uključenog električnog alata vodi do nesreće.
Uklonite bilo kakve ključeve za podešavanje ili ključeve za zavrtnjeve, pre nego što uključite električni alat. Ostavljanje ključa za zavrtnjeve ili ključa prikačenog na rotirajući deo električnog alata može rezultirati ličnom povredom.
Izbegavajte neprirodno držanje tela. Pobrinite se uvek da stabilno stojite i u svako doba održavajte ravnotežu. Ovo omogućava bolje upravljanje električnim alatom u neočekivanim situacijama.
▶ Nosite pogodnu odeću. Ne nosite široku odeću ili nakit. Držite kosu i odeću dalje od pokretnih delova. Pokretni delovi mogu zahvatiti široku odeću, nakit ili dugu kosu.
Ako mogu da se montiraju uređaji za usisavanje i skupljanje prašine, uverite se da li su priključeni i upotrebljeni kako treba. Usisavanje prašine može smanjiti rizike koji su povezani sa prašinom.
▶ Ne dozvolite da pouzdanje koje ste stekli čestom upotrebom alata utiče na to da postanete neoprezni i da zanemarite sigurnosne principe za upotrebu alata. Neoprezno delovanje može prouzrokovati teške povrede u deliću sekunde.
136 | Srpski
Upotreba i briga o električnim alatima
▶ Ne preopterećujte aparat. Upotrebljavajte električni alat koji je pogodan za vaš zadatak. Odgovarajući električni alat radi bolje i sigurnije tempom za koji je projektovan.
▶ Ne koristite električni alat čiji je prekidač u kvaru. Svaki električni alat koji se ne može kontrolisati prekidačem je opasan i mora se popraviti.
Izvucite utikač iz utičnice i/ili izvadite akumulatorsku bateriju iz električnog alata, ukoliko je to moguće, pre nego što izvršite bilo kakva podešavanja, promenu pribora ili pre nego što uskladištite električni alat. Takve preventivne sigurnosne mere smanjuju rizik od slučajnog pokretanja električnog alata.
Čuvajte nekorišćene električne alate izvan dometa dece i ne dozvoljavajte korišćenje alata osobama koje ne poznaju isti ili nisu pročitale ova uputstva. U rukama neobučenih korisnika električni alati postaju opasni.
Održavajte električni alat i pribor. Proverite da li pokretni delovi aparata besprekorno funkcionisu i da li su dobro povezani, da li su delovi možda polomljeni ili su tako oštećeni da je ugroženo funkcionisanje električnog alata. Pre upotrebe popravite alat ukoliko je oštećen. Mnoge nesreće su prouzrokovane lošim održavanjem električnih alata.
Održavajte alate za sečenje oštre i čiste. Sa adekvatno održavanim alatom za sečenje sa oštrim sečivima manja je verovatnoća da će doći do zapinjanja i upravljanje je jednostavnije.
Upotrebljavajte električni alat, pribor, alate koji se umeću itd. prema ovim uputstvima. Obratite pažnju pritom na uslove rada i posao koji morate obaviti. Upotreba električnog alata za namene drugačije od predviđenih može voditi opasnim situacijama.
Održavajte drške i prihvatne površine suvim, čistim i bez ostataka ulja ili masnoće. Klizave drške ili prihvatne površine ne omogućavaju bezbedno rukovanje i upravljanje alatom u neočekivanim situacijama.
Servisiranje

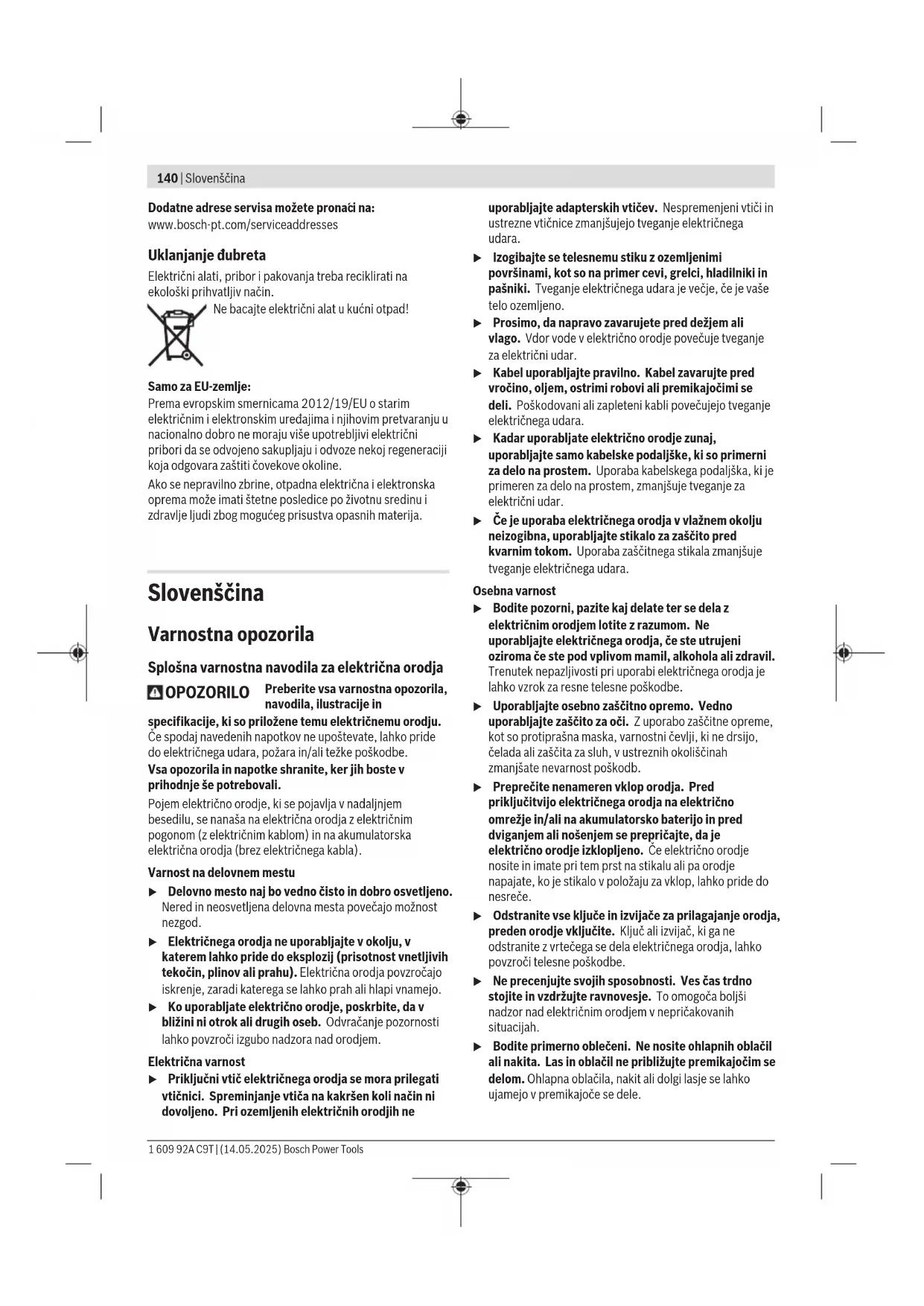

Splošna varnostna navodila za električna orodja
OPOZORILO
Preberite vsa varnostna opozorila, navodila, ilustracije in
specifikacije, ki so priložene temu električnemu orodju. Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe.
Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.
Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).
▶ Delovno mesto naj bo vedno čisto in dobro osvetljeno.
Nered in neosvetljena delovna mesta povečajo možnost nezgod.
Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.
▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.
Električna varnost
Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne
uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, će je vaše telo ozemljeno.
▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar.
Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.
Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar.
Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.
Osebna varnost
Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivomamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe.
▶ Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb.
▶ Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče.
Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe.
▶ Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah.
Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.
Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom.
Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.
Uporaba in vzdrževanje električnega orodja
Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, će je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata.
▶ Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
▶ Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko priveđe do nevarnih situacij.
Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.
Servisiranje
▶ Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki naj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Varnostna opozorila za robne rezkalnike
Električno orodje vedno držite samo za izolirano oprijemalno površino, saj lahko rezalnik pride v stik z lastnim kablom. Ob stiku rezalnega nastavka z žico pod napetostjo se lahko električna napetost prenese na kovinske dele električnega orodja, uporabnik pa lahko ob tem doživi električni udar.
Za zaščito in pritrditev obdelovanca na stabilno podlago uporabite spono ali kakšen drug priročen način. Obdelovanec ni stabilen, će ga držite z roko ali ga skušate zaščititi s svojim telesom. Takšen način lahko povzroči izgubo nadzora nad obdelovancem.
Dovoljeno število vrtljajev rezkarja mora biti najmanj tako visoko, kot je največje število vrtljajev, navedeno na električnem orodju. Rezkar, ki se vrti hitreje, kot je dovoljeno, se lahko zlomi in zaluča v prostor.
▶ Rezkarji in drug pribor se morajo natančno prilegati vpetju (vpenjalnim kleščam) električnega orodja.
Nastavki, ki se ne prilegajo vpetju električnega orodja, se neenakomerno vrtijo, zelo močno vibrirajo in lahko povzročijo izgubo nadzora nad orodjem.
Obdelovancu se približajte samo z vklopljenim električnim orodjem. V nasprotnem primeru obstaja nevarnost, da se bo vsadno orodje zataknilo v obdelovanec in povzročilo povratni udarec.
Nikoli ne rezkajte prek kovinskih predmetov, žebljev ali vijakov. Rezkalno orodje se lahko poškoduje in povzroči povečanje vibracij.
Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa lahko povzroči materialno škodo ali električni udar.
▶ Ne uporabljajte topih ali poškodovanih rezkalnikov. Topa ali poškodovana rezkalna orodja povzročijo povečano trenje, se lahko zataknejo in pripeljejo do neuravnoteženosti.
Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Nastavek se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim orodjem.
Opis izdelka in storitev
Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.
Upoštevajte slike na začetku navodil za uporabo.
Namenska uporaba
Električno orodje je primerno za kopirno rezkanje in rezkanje utorov, robov, profilov in podolgovatih odprtin v les, plastiko in lahke gradbene materiale na stabilni podlagi.
142 | Slovenščina
Komponente na sliki
Oštevilčenje komponent na sliki se nanaša na shemo električnega orodja na strani s shemami.
(1) Pogonska enota
(2) Rezkalna glava
(3) Držalo grafitne ščetke
(4) Matica za vodilo rezkarja
(5) Odvajalnik odrezkov
(6) Narebričen vijak za rezkalno glavo
(7) Rezkar ^a)
(8) Krovna matica z vpenjalno pušo
(9) Drsna plošča
(10) Osnovna plošča
(11) Adapter za odsesavanje prahu
(12) Krilni vijak za rezkalno glavo
(13) Stikalo za vklop/izklop
(14) Ročaj (izolirana oprijemalna površina)
(15) Merilna lestvica nastavitve globine rezkanja
(16) Vpenjalna puša
(21) Vzporedno vodilo ^a)
(22) Krilni vijak za vzporedno vodilo ^a)
(23) Vodilo ^a)
(24) Krilni vijak za pritrditev vodoravne poravnave ^a)
(25) Krilni vijak za vodoravno poravnavo vodila ^a
(26) Drsni valj ^a)
(27) Adapter za odsesavanje ^a)
| Robni rezkalnik GLF 55-6 | ||
| Kataloška številka | 3 601 FAO 0.. | |
| Nazivna moč W 550 | ||
| Število vrtljajev v prostem teku min | -1 | 33 000 |
| Vpenjalni sistem mm | 6 | |
| palci | 14 | |
| Teža po | kg 1,4 | |
| EPTA-Procedure 01:2014 | ||
| Razred zaščite | / | |
Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.
Vrednosti se lahko razlikujejo glede na izdelek in so odvisne od pogojev uporabe in okoljskih pogojev. Več informacij je na voljo na spletni strani www.bosch-professional.com/wac.
Podatki o hrupu/tresljajih
Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-2-17.
A-vrednotena raven hrupa za električno orodje običajno znaša: raven zvočnega tlaka 86 dB(A); raven zvočne moči 94 dB(A). Negotovost K = 3 dB.
Uporabite zaščito za sluh!
Skupne vrednosti tresljajev a_h (vektorska vsota treh smeri) in negotovost K so določene v skladu s standardom
EN 62841-2-17: a_h = 3,0 ~m / s^2, K = 1,5 ~m / s^2 .
Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa.
Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.
Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.
Namestitev
Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.
Menjava nastavka
- Za namestitev in menjavo rezkarjev priporočamo uporabo zaščitnih rokavic.
Originalne rezkarje iz obsežnega programa pribora Bosch lahko kupite pri svojem specializiranem trgovcu.
Demontaža rezkalne glave (glejte sliko A)
Preden rezkar vstavite, odstranite rezkalno glavo (2) s pogonske enote (1).
Odvijte krilni vijak (12) na rezkalni glavi (2).
Pogonsko enoto izvlecite v smeri navzgor.
Menjava vpenjalnih klešč (glejte sliko B)
Glede na uporabljeni rezkar pred uporabo rezkalnika zamenjajte krovno matico z vpenjalnimi kleščami (8).
Če so na rezkalniku že nameščene prave vpenjalne klešče, upoštevajte delovne korake v naslednjem poglavju.
Vpenjalne klešče (16) morajo biti v krovni matici nameščene z nekaj zračnosti. Namestitev krovne matice (8) mora biti preprosta. Poškodovano krovno matico ali vpenjalne klešče je treba takoj zamenjati.
Viličasti ključ (18) namestite na vpenjalno glavo (17) (glejte sliko C1).
Krovno matico (8) z viličastim ključem (19) odvijte v levo.
Po potrebi pred namestitvijo z mehkim čopičem ali izpihovanjem s tlačnim zrakom očistite vse sestavne dele.
Novo krovno matico namestite na vpenjalno glavo (17).
Krovno matico rahlo privijte.
Dokler rezkar ni nameščen, vpenjalnih klešč ne privijajte s krovno matico. V nasprotnem primeru lahko pride do poškodbe vpenjalnih klešč.
Namestitev rezkarja (glejte sliko C1-C2)
Odvisno od namena uporabe so na voljo rezkarji različnih izvedb in kakovosti.
Rezkarji iz visokozmogljivega hitroreznega jekla (HSS)
so primerni za obdelovanje mehkih materialov, kot sta na primer mehek les in plastika.
Rezkarji z rezili iz karbidne trdine (HM) so primerni predvsem za trde in abrazivne obdelovance, kot sta na primer trd les in aluminij.
Originalne rezkarje iz Boschevega obsežnega programa pribora lahko kupite pri svojem specializiranem trgovcu.
Namestite samo brezhibne in čiste rezkarje.
Namestitev rezkalne glave (glejte sliko A)
Za rezkanje je treba rezkalno glavo (2) ponovno namestiti na pogonsko enoto (1).
Odvijte krilni vijak (12) na rezkalni glavi (2).
Pogonsko enoto (1) potisnite v rezkalno glavo (2).
Privijte krilni vijak (12) na rezkalni glavi (2).
Opomba: krilni vijak (12) in narebričen vijak (6) lahko medsebojno zamenjate.
▶ Po namestitvi vedno preverite, ali je pogonska enota trdno nameščena v rezkalni glavi.
Odsesavanje prahu/odrezkov
Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Stik s kožo ali vdihavanje takšnega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v bližini.
Določene vrste prahu kot npr. prah hrastovine ali bukovja veljajo za kancerogene, še posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zaščitno sredstvo za les). Materiale z vsebnostjo azbesta smejo obdelovati le strokovnjaki.
- Če je mogoče, uporabljajte sesalnik, ki je primeren glede na vrsto materiala.
- Poskrbite za dobro zračenje delovnega mesta.
- Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.
Upoštevajte veljavne nacionalne predpise za obdelovalne materiale.
▶ Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.
Priklop sistema za odsesavanje prahu (glejte sliko I)
Namestite adapter za odsesavanje (11) s sprednje strani v električno orodje. Slišno bo zaskočil. Ko želite adapter (11) odstraniti, ga primite s strani in ga povlecite proti sebi.
Odsesovalno cev (s premerom 35 mm) (28) (pribor) namestite na nameščeni adapter za odsesavanje (27). Gibko sesalno cev (28) priključite na sesalnik za prah (pribor).
Sesalnik za prah mora biti primeren za obdelovani material.
Za odsesavanje zdravju izredno nevarnih, rakotvornih ali suhih vrst prahu uporabljajte poseben sesalnik za prah.
Delovanje
▶ Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na tipski ploščici električnega orodja. Orodje, ki je označeno z 230 V, lahko priključite tudi na napetost 220 V.
Nastavitev globine rezkanja
Nastavitev globine rezkanja je dovoljena samo pri izklopljenem električnem orodju.
– Električno orodje z nameščenim rezkarjem postavite na obdelovanec.
- Znova odvijte krilni vijak (12) na rezkalni glavi (2), da izberete želeno globino rezkanja s pomočjo skale za fino nastavitev (15) z roko ali z narebričenim vijakom (6).
- Privijte krilni vijak (12) na rezkalni glavi (2).
- S praktičnim preizkusom preverite nastavljeno globino rezkanja in jo po potrebi popravite.
Uporaba
Vklop/izklop
Za vklop električnega orodja pomaknite stikalo za vklop/izklop (13) v položaj I.
Za izklop električnega orodja pomaknite stikalo za vklop/izklop (13) v položaj 0.
Navodila za delo
▶ Rezkar zavarujte pred sunki in udarci.
Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.
Smer in postopek rezkanja (glejte sliko D)
▶ Rezkanje mora vedno potekati v nasprotni smeri vrtenja rezkarja (7) (proti smeri delovanja). Pri rezkanju v smeri vrtenja (istosmerno) vam lahko električno orodje iztrga iz rok.
Električno orodje uporabljajte le z nameščeno rezkalno glavo (2). Izguba nadzora nad električnim orodjem lahko povzroči poškodbe.
Opomba: upoštevajte, da je rezkar (7) vedno daljši od osnovne plošče (10). Ne poškodujte šablone ali obdelovanca.
Nastavite želeno globino rezkanja.
Vklopite električno orodje in ga potisnite na mesto, ki ga želite obdelati.
144 | Slovenščina
Po končanem rezkanju izklopite električno orodje.
Električnega orodja ne odlagajte, dokler se rezkar popolnoma ne ustavi. Iztekajoče delovanje nastavkov lahko povzroči poškodbe.
Rezkanje s kopirnim tulcem (glejte slike E1-E3)
S kopirnim tulcem (20) lahko na obdelovanec prenesete obrise s predlog ali šablon.
Glede na debelino šablone oz. predloge izberite ustrezni kopirni tulec. Ker je kopirni tulec daljši od osnovne plošče, mora debelina šablone znašati najmanj 8 mm (glejte sliko E1).
- Izberite rezkar z manjšim premerom od notranjega premera kopirnega tulca.
Odvijte štiri cilindrične vijake na spodnji strani drsne plošče (9), ki jo nato odstranite.
Kopirni tulec (20) namestite v drsno ploščo (glejte sliko E2).
Drsno ploščo ponovno rahlo privijte na osnovno ploščo (10).
Drsna plošča se mora še vedno prosto premikati.
Po potrebi je treba kopirni tulec in drsno ploščo uskladiti, da je razdalja med sredino rezkarja in robom kopirnega tulca povsod enaka.
- Drsno ploščo naravnajte tako, da sta rezkar in kopirni tulec poravnana z odprtino v drsni plošči (glejte sliko E3).
- Električno orodje z izstopajočim kopirnim tulcem s stranskim pritiskom pomikajte ob šabloni.
Rezkanje robov ali oblik (glejte sliko F)
Pri rezkanju robov ali oblik brez vzporednega vodila mora biti rezkar opremljen z vodilnim čepom ali krogličnim ležajem.
Vklopljeno električno orodje s strani pomikajte na obdelovanec, dokler vodilni čep ali kroglični ležaj rezkarja ne naleže na rob obdelovanca.
Električno orodje vodite vzdolž roba obdelovanca. Pri tem pazite, da bo orodje naleglo pod pravilnim kotom. Prevelik pritisk lahko poškoduje rob orodja.
Rezkanje z vzporednim vodilom (glejte sliko G)
Če želite rezkati vzporedno z robom, lahko namestite vzporedno vodilo (21).
Vzporedno vodilo (21) na rezkalno glavo (2) pritrdite z narebrenim vijakom (4).
S krilnim vijakom na vzporednem vodilu (22) nastavite želeno globino.
Vklopljeno električno orodje premikajte vzdolž obdelovanca z enakomernim pomikom, pri čemer od strani pritiskajte na vzporedno vodilo.
Rezkanje z vodilom (glejte sliko H)
Vodilo (23) je namenjeno rezkanju robov z rezkarji brez vodilnega zatiča ali krogličnega ležaja.
Vodilo na rezkalno glavo (2) pritrdite z matico (4).
Električno orodje z enakomernim potiskanjem vodite vzdolž roba obdelovanca.
Stranska razdalja: da bi spremenili količino odstranjevanja materiala, lahko nastavite stransko razdaljo med obdelovancem in drsnim valjčkom (26) na vodilu (23).
Odvijte krilni vijak (24), z vrtenjem krilnega vijaka (25) nastavite želeno stransko razdaljo in ponovno zategnite krilni vijak (24).
Višina: glede na uporabljeni rezkar in debelino obdelovanca vodilo nastavite v ustrezen navpični položaj.
Odvijte matico (4) na vodilu, pomaknite vodilo v želeni položaj in vijak ponovno privijte.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.
▶ Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.
Če morate zamenjati priključni kabel, storite to pri servisu Bosch ali pooblaščenem servisu za električna orodja Bosch, da ne pride do ogrožanja varnosti.
Servisna služba in svetovanje uporabnikom
Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod: www.bosch-pt.com Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pribora.
Ob vseh vprašanjih in naročilih rezervnih delov nujno navedite 10-mestno številko na tipski ploščici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovškova 55a
1000 Ljubljana
Tel.: +00 803931
Fax: +00 803931
Mail: servis.pt@si.bosch.com
www.bosch.si
Drugi naslovi za servis so navedeni pod:
Električnih orodij ne odvrzite med gospodinjske odpadke!
Zgolj za države Evropske unije:
V skladu z Direktivo 2012/19/EU Evropskega Parlamenta in Sveta o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električna orodja, ki niso več v uporabi, ločeno zbirati ter okolju prijazno reciklirati.
Pri nepravilnem odstranjevanju ima lahko odpadna električna in elektronska oprema zaradi možnega obstoja nevarnih snovi škodljiv vpliv na okolje in človeško zdravje.
Hrvatski
Sigurnosne napomene
Uobičajena sigurnosna upozorenja za električne alate
UPOZORENJE Pročitajte sva sigurnosna upozorenja, upute, ilustracije i
specifikacije koje se isporučuju s ovim električnim alatom. Nepoštivanje dolje navedenih uputa može uzrokovati električni udar, požar i/ili ozbiljne ozljede.
Električna sigurnost
Priključni utikač električnog alata mora odgovarati utičnici. Sve su preinake utikača zabranjene. Nemojte upotrebljavati adapterske utikače zajedno sa zaštitno uzemljenim električnim alatima. Utikač na kojem nisu vršene preinake i odgovarajuća utičnica smanjuju opasnost od strujnog udara.
Izbjegavajte dodir tijela s uzemljenim površinama kao što su cijevi, radijatori, štednjaci i hladnjaci. Opasnost od električnog udara je veća ako je vaše tijelo uzemljeno.
▶ Električne alate držite dalje od kiše ili vlage.
Prodiranje vode u električni alat povećava opasnost od strujnog udara.
