Produkto tipas	Viršutinė freza (rankinė frezavimo mašina)
Prekės ženklas	Bosch
Modelis	GLF 55-6 Professional
Nominali sugeriamoji galia	550 W
Tuščiosios eigos sukimosi greitis	33 000 aps./min.
Įrankių laikiklis (griebtuvas)	6 mm (1/4 colio)
Svoris pagal EPTA procedūrą 01:2014	1,4 kg
Apsaugos klasė	II (dviguba izoliacija)
Pagrindiniai naudojimo būdai	Grioveliai, briaunos, profiliai, ovalios skylės, kopijavimo frezavimas medienoje, plastike ir lengvuose statybinėse medžiagose
Gilumo reguliavimas	Graduuota skalė su rievėtu varžtu
Pridedami priedai	10 mm plokščiasis raktas, 17 mm plokščiasis raktas, jungiamoji veržlė su gniaužtu, siurbimo adapteris
Papildomi priedai	Kopijavimo žiedas, lygiagreti atrama, stumdomas kreiptuvas, siurbimo žarna
Garso slėgio lygis	86 dB(A)
Garso galios lygis	94 dB(A)
Vibracija (bendra vertė a_h)	3,0 m/s² (neapibrėžtis K=1,5 m/s²)
Maitinimas	230 V (pritaikomas 220 V)
Frezų tipai	HSS minkštoms medžiagoms, karbidas kietoms ir abrazyvinėms medžiagoms
Rekomenduojama frezavimo kryptis	Priešpriešinis frezavimas (priešinga frezos sukimosi kryptis)
Priežiūra	Išvalykite ventiliacijos angas, maitinimo laidą keisti tik per Bosch arba įgaliotą techninės priežiūros centrą
Šalinimas	Neišmesti kartu su buitinėmis atliekomis; perdirbti pagal ELAT (elektros ir elektroninės įrangos atliekų) direktyvą

Dažnai užduodami klausimai - GLF 55-6 Professional BOSCH

Kokio tipo frezas naudoti su Bosch GLF 55-6 Professional?

Naudokite HSS (greitapjovio plieno) frezas minkštoms medžiagoms, tokioms kaip minkšta mediena ar plastikas, ir karbido pjovimo briaunomis frezas kietoms ir abrazyvinėms medžiagoms, tokioms kaip kieta mediena ir aliuminis. Įsitikinkite, kad maksimalus leistinas frezos greitis yra ne mažesnis kaip 33 000 aps./min.

Kaip sureguliuoti frezavimo gylį ant GLF 55-6?

Atjunkite įrankį. Padėkite jį su freza ant detalės. Atsukite sparnuotąjį varžtą (12) ant pagrindo, nustatykite norimą gylį naudodami graduotą skalę (15) arba rievėtą varžtą (6), tada vėl priveržkite sparnuotąjį varžtą. Patikrinkite bandomuoju frezavimu.

Kokios yra esminės saugos taisyklės šiai viršutinei frezai?

Visada dėvėkite apsauginius akinius. Naudokite pirštines keisdami frezas. Laikykite įrankį už izoliuotų rankenų paviršių. Niekada nefrezavęite metalų, vinių ar varžtų. Palaukite visiško sustojimo prieš padėdami įrankį. Prieš bet kokį reguliavimą atjunkite.

Kaip sumontuoti kopijavimo žiedą?

Atlaisvinkite keturis varžtus po pagrindo plokšte (9) ir nuimkite ją. Įkiškite kopijavimo žiedą (20) į pagrindo plokštę. Vėl prisukite plokštę, neužverždami, tada centruokite žiedą frezos atžvilgiu orientuodami plokštę. Priveržkite varžtus. Šablonas turi būti ne plonesnis kaip 8 mm.

Kuria kryptimi turėčiau judinti įrankį frezuojant?

Visada judinkite įrankį priešinga frezos sukimosi krypčiai (priešpriešinis frezavimas). Frezavimas ta pačia kryptimi (lygiagretus frezavimas) gali prarasti kontrolę.

Kokia yra Bosch GLF 55-6 galia ir greitis?

Nominali sugeriamoji galia yra 550 W. Tuščiosios eigos greitis siekia 33 000 aps./min. Darbinė įtampa yra 230 V (galima 220 V).

Kaip prijungti dulkių siurblį prie frezavimo mašinos?

Įkiškite siurbimo adapterį (11) iš priekio į įrankį, kol jis užsifiksuos. Prie adapterio prijunkite ∅ 35 mm siurbimo žarną (priedas), o tada prie siurblio, tinkančio apdirbamai medžiagai.

Kokia reguliari priežiūra reikalinga?

Laikykite įrankį ir ventiliacijos angas švarias. Maitinimo laidą keisti pavesti Bosch arba įgaliotam techninės priežiūros centrui. Prieš montavimą nuvalykite dalis minkštu šepetėliu arba suslėgtu oru.

Ar galima naudoti frezavimo mašiną metalo apdirbimui?

Ne, įrankis skirtas medienai, plastikams ir lengvoms statybinėms medžiagoms. Niekada nefrezavite metalinių dalių, vinių ar varžtų, nes tai gali pažeisti frezą ir sukelti vibraciją.

Kur rasti atsargines dalis GLF 55-6?

Atsarginės dalys yra prieinamos per Bosch techninės priežiūros tarnybą. Galite užsisakyti internetu adresu www.bosch-pt.com arba per Bosch internetinę parduotuvę (www.bosch-pt.fr). Naudokite 10 skaitmenų gaminio numerį, esantį ant firminės lentelės.

NAUDOJIMO INSTRUKCIJA GLF 55-6 Professional BOSCH

__SUPPIMER__

CE/UKCA

l/i

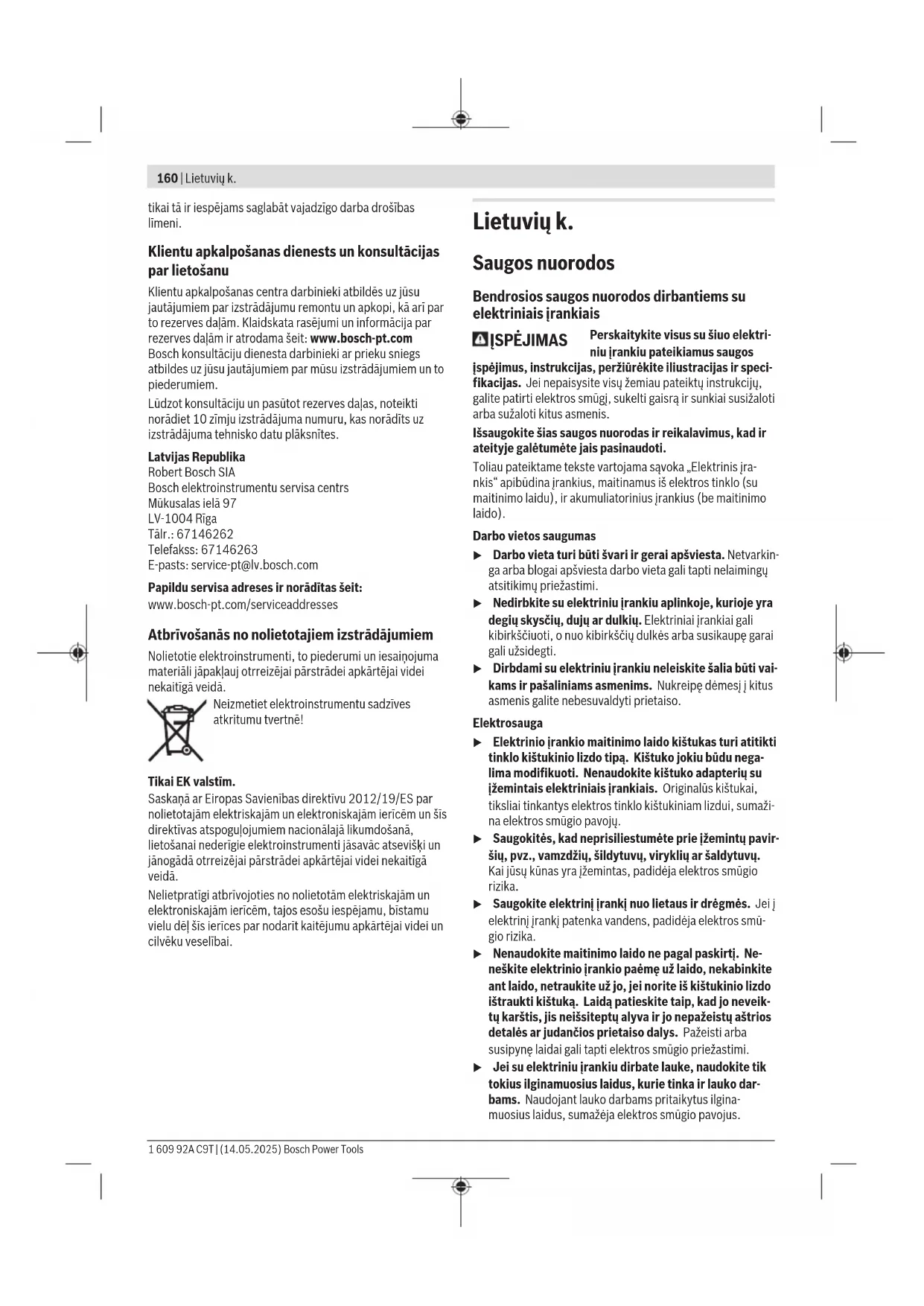

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ĮSPĖJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. - Dirbdami su elektriniu įrankiu neleiskite šalia būti vaikams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su ižemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.

Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesį į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti. ▶ Saugokitės, kad elektrinio įrankio nejungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti. ▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose. ▶ Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys. ▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis. ▶ Dažnai naudodami įrankį ir gerai su juo susipažinę pernelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. ▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. ▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudodami elektrinį įrankį, pažeistos įrankio dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Techninė priežiūra

Elektrinį įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems briaunų frezavimo mašinomis

Elektrinį įrankį laikykite už izoliuotų rankenų, nes peilis gali paliesti savo maitinimo laidą. Palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis. ▶ Spaustuvais ar kitokiu įrenginiu įtvirtinkite ir užfiksuokite ruošinį ant stabilaus pagrindo. Laikomas ranka arba prispaustas prie kūno ruošinys nebus užfiksuotas, todėl galite nesuvaldyti įrankio. Frezos leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Frezos, kurios sukasi greičiau nei leidžiama, gali lūžti ir nulėkti nuo įrankio. Frezavimo įrankis ir kita papildoma įranga turi tiksliai tikti į Jūsų elektrinio prietaiso įrankių įtvarą (suspaudžiamąją įvorę). Darbo įrankiai, kurie tiksliai netinka į elektrinio prietaiso įrankių įtvarą, sukasi netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi. Elektrinį įrankį visuomet pirmiausia įjunkite ir tik po to priglauskite prie apdorojamo ruošinio. Jei įrankis įstringa ruošinyje, atsiranda atatrankos pavojus.

▶ Niekada nepjaukite metalinių daiktų, vinių ar varžtų. Frezavimo įrankis gali būti pažeistas ir pradėti stipriau vibruoti. Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti į pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daug materialinės žalos arba gali trenkti elektros smūgis. ▶ Nenaudokite neaštrių ar pažeistų frezavimo įrankių. Neaštrūs ar pažeisti frezavimo įrankiai didina trintį, gali užstrigti ir sukelia disbalansą. Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirtį

Elektrinis įrankis skirtas medžio, plastikinių ir lengvų statybinių medžiagų briaunoms, grioveliams, profiliams bei išilginėms skylėms frezuoti, o taip pat kopijuoti pagal šabloną, patikimai įtvirtinus ruošinį.

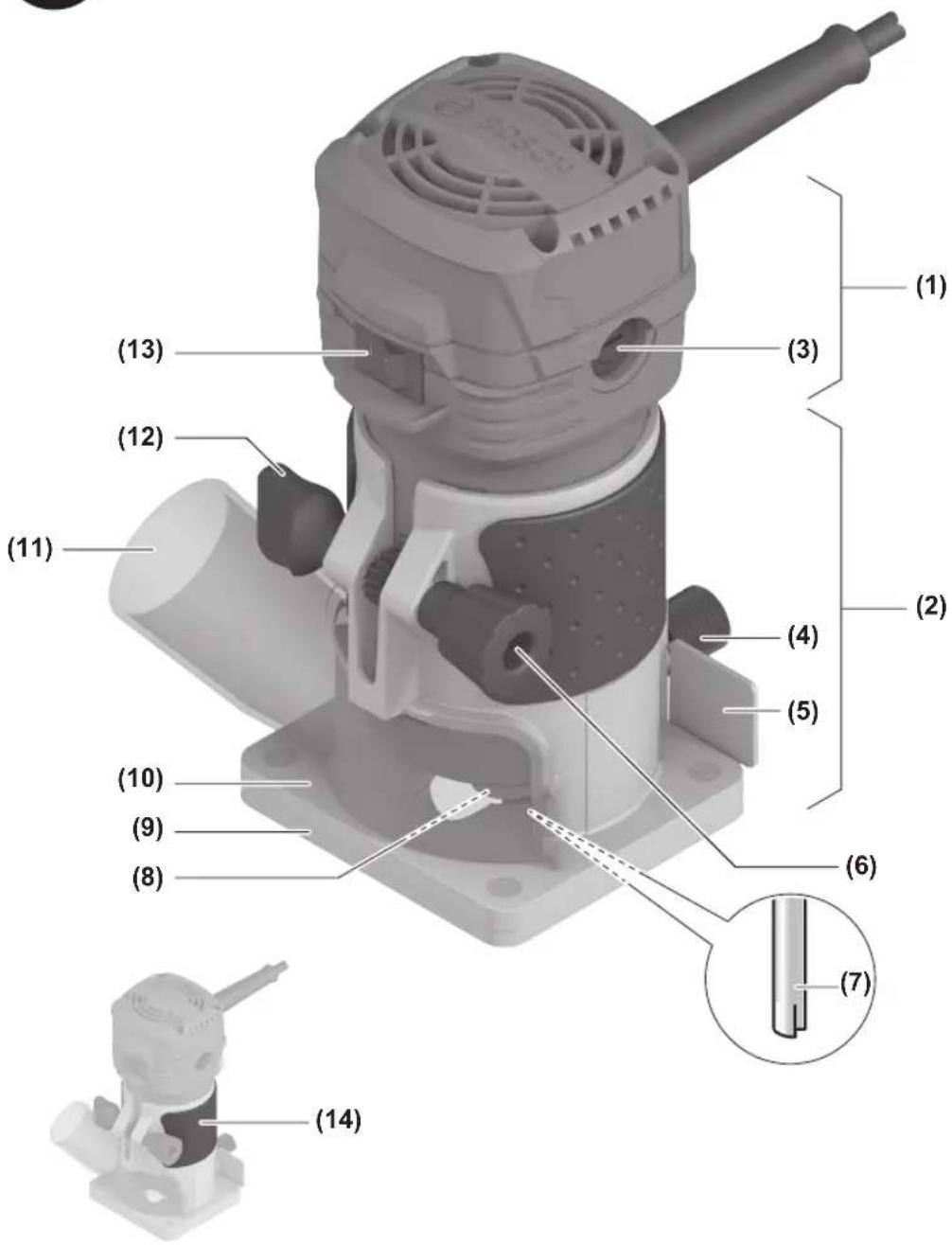

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius.

(1) Pavaros blokas (2) Frezavimo galvutė (3) Anglies šepetėlių laikiklis (4) Veržlė frezos kreipiamajai (5) Drožlių nukreipimo įtaisas (6) Rantytasis varžtas frezavimo galvutei (7) Freza a) (8) Gaubiamoji veržlė su suspaudžiamąja įvore (9) Slankioji plokštė (10) Pagrindo plokštė (11) Adapteris dulkių nusiurbimo įrangai (12) Sparnuotasis varžtas frezavimo galvutei (13) Įjungimo-išjungimo jungiklis (14) Rankena (izoliuotas rankenos paviršius) (15) Frezavimo gylio nustatymo skalė

(16) Suspaudžiamoji įvorė (17) Įrankių įtvaras (18) Veržlinis raktas (10 mm) a) (19) Veržlinis raktas (17 mm) a) (20) Kopijavimo įvorė a) (21) Lygiagrečioji atrama a) (22) Sparnuotasis varžtas lygiagrečiajai atramai fiksuoti a) (23) Pagalbinė kreipiamoji a) (24) Sparnuotasis varžtas, skirtas užfiksuoti išlyginus horizontaliai a) (25) Sparnuotasis varžtas, skirtas pagalbinei kreipiamajai užfiksuoti išlyginus horizontaliai a) (26) Slydimo ratukas a) (27) Nusiurbimo adapteris a) (28) Nusiurbimo žarna a) a) Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Briaunų frezavimo mašina GLF 55-6
Gaminio numeris		3 601 FAO 0..
Nominali naudojamoji galia W 550
Tuščiosios eigos sūkių skaičius min	-1	33 000
Įrankių įtvaras mm		6
	inch	1/4
Svoris pagal„EPTA-Procedure 01:2014“	kg 1,4
Apsaugos klasė		/ II

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 62841-2-17.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 86 dB(A); garso galios lygis 94 dB(A). Paklaida K = 3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-17:

a _ n = 3, 0 m / s ^ 2, K = 1, 5 m / s ^ 2.

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisija buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai

prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Įrankių keitimas

▶ Istatant ar keičiant frezas, rekomenduojama mūvėti apsauginėmis pirštinėmis.

Originalias frezas iš plačios Bosch papildomos įrangos programos galite įsigyti specializuotoje parduotuvėje.

Frezavimo galvutės išmontavimas (žr. A pav.)

Kad galėtumėte įstatyti frezą, pirmiausia nuo pavaros mazgo (1) turite nuimti frezavimo galvutę (2).

Atsukite sparnuotąjį varžtą (12), esantį ant frezavimo galvutės (2).

Išimkite pavaros mazgą, traukdami jį aukštyn.

Suspaudžiamosios įvorės keitimas (žr. B pav.)

Priklausomai nuo naudojamo frezos, prieš įstatant frezą reikia pakeisti gaubiamąją veržlę su suspaudžiamąja įvore (8).

Jei frezavimo įrankiui tinkama suspaudžiamoji įvorė jau įstatyta, vykdykite žemiau esančiame skyriuje nurodytus darbo žingsnius.

Suspaudžiamoji įvorė (16) gaubiamojoje veržlėje turi būti įstatyta taip, kad liktų nedidelis tarpelis. Gaubiamąją veržlę (8) turi būti lengva sumontuoti. Jei gaubiamoji veržlė arba suspaudžiamoji įvorė pažeista, jas nedelsdami pakeiskite.

Uždėkite veržlinį raktą (18) ant įrankių įtvaro (17) (žr. C1 pav.).

Nusukite gaubiamąją veržlę (8), sukdami ją veržliarakčiu (19) prieš laikrodžio rodyklę.

Jei reikia, visas montuojamas dalis prieš montavimą nuvalykite švelniu teptuku arba prapūskite suslėgtu oru.

Ant įrankių įtvaro (17) uždėkite naują gaubiamąją veržlę. Gaubiamąją veržlę šiek tiek priveržkite.

Jokiu būdu neužveržkite suspaudžiamosios įvorės su gaubiamąja veržle, kol nepritvirtinta jokia freza. Priešingu atveju gali būti pažeista suspaudžiamoji įvorė.

Frezos įstatymas (žr. C1 - C2 pav.)

Įvairios konstrukcijos ir kokybės frezas galima pasirinkti pagal pritaikymo sritį.

Frezos iš didelio atsparumo greitapjovio plieno (HSS) yra skirtos minkštoms medžiagoms, pvz., minkštajai medienai ir plastikui, apdoroti.

Frezos su kietlydinio ašmenimis (HM) specialiai yra skirtos kietoms ir abrazyvinėms medžiagoms, pvz., kietajai medienai ir aliuminiui.

Originalias frezas iš plačios Bosch papildomos įrangos programos galite įsigyti specializuotoje Bosch parduotuvėje.

Naudokite tik nepriekaištingos būklės ir švarias frezas.

Frezavimo galvutės montavimas (žr. A pav.)

Norėdami frezuoti, frezavimo galvutę (2) vėl turite pritvirtinti ant pavaros mazgo (1).

Atsukite sparnuotąjį varžtą (12), esantį ant frezavimo galvutės (2).

Pavaros mazgą (1) įstumkite į frezavimo galvutę (2).

Užveržkite sparnuotąjį varžtą (12), esantį ant frezavimo galvutės (2).

Nuoroda: sparnuotąjį varžtą (12) ir rantytąjį varžtą (6) galima sukeisti vieną su kitu.

Baigę montuoti patikrinkite, ar pavaros mazgas tvirtai įstatytas į frezavimo galvutę.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

- Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo įrangą.

- Pasirūpinkite geru darbo vietos vėdinimu.

- Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Dulkių nusiurbimo įrangos prijungimas (žr. I pav.)

Iš priekio į elektrinį įrankį įstatykite dulkių nusiurbimo adapterį (11). Jis girdimai užsifiksuoja. Norėdami adapterį (11) nuimti, laikykite jį šonuose ir nuimkite, traukdami jį pirmyn.

Nusiurbimo žarną (∅ 35 mm) (28) (papildoma įranga) įstatykite į nusiurbimo adapterį (27). Nusiurbimo žarną (28) sujunkite su dulkių siurbliu (papildoma įranga).

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Naudojimas

Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus elektrinius įrankius galima jungti ir į 220 V įtampos elektros tinklą.

Frezavimo gylio nustatymas

Frezavimo gylį galima nustatyti tik tada, kai elektrinis įrankis yra išjungtas. Elektrinį įrankį su įstatyta freza pastatykite ant apdorojamo ruošinio. Dar kartą atlaisvinkite sparnuotąjį varžtą (12) ties frezavimo galvute (2), norėdami nustatyti frezavimo gylį pagal frezavimo gylio nustatymo skalę (15) arba rankiniu būdu, arba rantytuoju varžtu (6). Užveržkite sparnuotąjį varžtą (12), esantį ant frezavimo galvutės (2). Praktiniu bandymu patikrinkite nustatytą frezavimo gylį ir, jei reikia, pakoreguokite.

Paruošimas naudoti

Įjungimas ir išjungimas

Norėdami elektrinį įrankį įjungti, įjungimo-išjungimo jungiklį (13) nustatykite į padėtį I.

Norėdami elektrinį įrankį išjungti, įjungimo-išjungimo jungiklį (13) nustatykite į padėtį 0.

Darbo patarimai

Saugokite frezas nuo smūgių ir sutrenkimų. Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Frezavimo kryptis ir frezavimo operacija (žr. D pav.)

Frezuojant elektrinis įrankis visada turi būti stumiamas prieš frezavimo įrankio (7) sukimosi kryptį (priešpriešinis judėjimas). Frezuojant pagal sukimosi kryptį (judėjimas ta pačia kryptimi), elektrinis įrankis gali ištrūkti iš rankų.

Elektrinį įrankį naudokite tik su uždėta frezavimo galvute (2). Nesuvaldžius elektrinio įrankio, iškyla sužalojimo pavojus.

Nuoroda: Atkreipkite dėmesį į tai, kad freza (7) visada yra išlindusi per pagrindo plokštę (10). Nepažeiskite šablono ar ruošinio.

Nustatykite pageidaujamą frezavimo gylį.

Įjunkite elektrinį įrankį ir artinkite jį link apdorojamos vietos. Baigę frezuoti, elektrinį įrankį išjunkite.

Niekada nepadėkite elektrinio įrankio, kol freza visiškai nesustojo. Iš inercijos besisukantys darbo įrankiai gali sužeisti.

Frezavimas su kopijavimo įvore (žr. E1–E3 pav.)

Naudodamiesi kopijavimo įvore (20) ant ruošinio galite perkelti pavyzdžių ir šablonų kontūrus.

Pagal šablono ar pavyzdžio storį pasirinkite atitinkamą kopijavimo įvorę. Kadangi kopijavimo įvorė išsikiša, šablonas turi būti ne plonesnis kaip 8 mm (žr. E1 pav.).

▶ Pasirinkite tokią frezą, kurios skersmuo mažesnis už kopijavimo įvorės vidinį skersmenį.

Išsukite keturis varžtus cilindrine galvute, esančius atraminės plokštės (9) apatinėje pusėje, ir nuimkite atraminę plokštę.

Kopijavimo įvorę (20) įstatykite į atraminę plokštę (žr. E2 pav.).

Atraminę plokštę vėl netvirtai prisukite prie pagrindo plokštės (10). Atraminę plokštę turi būti galima pajudinti.

Kad atstumas nuo frezos ašies iki kopijavimo įvorės briaunos visur būtų vienodas, kopijavimo įvorę ir atraminę plokštę reikia centruoti viena kitos atžvilgiu.

• Atraminę plokštę nustatykite taip, kad freza ir kopijavimo įvorė būtų atraminės plokštės angos centre (žr. E3 pav.).
• Atraminę plokštę laikykite šioje padėtyje ir tvirtai užveržkite tvirtinamuosius varžtus.

Norėdami frezuoti su kopijavimo įvore (20), atlikite šiuos veiksmus:

• Elektrinį įrankį su kopijavimo įvore (20) pridėkite prie šablono. – Elektrinį prietaisą su išsikišusia kopijavimo įvore, spausdami iš šono, veskite pagal šabloną.

Briaunų ir figūrų frezavimas (žr. F pav.)

Frezuojant briaunas ar figūras be lygiagrečiosios atramos, reikia naudoti frezą su kreipiamuoju kakliuku arba rutuliniu guoliu.

Įjungtą elektrinį prietaisą veskite iš šono link ruošinio, kol frezos kreipiamasis kakliukas arba rutulinis guolis priglus prie apdorojamojo ruošinio briaunos.

Elektrinį įrankį veskite išilgai palei ruošinio briauną. Stenkitės jį laikyti tinkamu kampu. Per stipriai spaudžiant galima pažeisti ruošinio briauną.

Frezavimas su lygiagrečiąja atrama (žr. G pav.)

Norėdami pjauti lygiagrečiai palei briauną, galite pritvirtinti lygiagrečiąją atramą (21).

Rantuotuoju varžtu (4) pritvirtinkite lygiagrečiąją atramą (21) prie frezavimo galvutės (2).

Ant lygiagrečiosios atramos (22) esančiu sparnuotuoju varžtu nustatykite pageidaujamą atramos gylį.

Įjungę elektrinį prietaisą, spausdami iš šono pastovia jėga, tolygiai veskite lygiagrečiąja atrama išilgai ruošinio krašto.

Frezavimas su pagalbine kreipiamąja (žr. H pav.)

Pagalbinė kreipiamoji (23) yra skirta briaunoms frezuoti su frezomis be kreipiamojo kakliuko ir rutulinio guolio.

Pritvirtinkite pagalbinę kreipiamąją prie frezavimo galvutės (2) veržle (4).

Elektrinį prietaisą tolygia pastūma veskite išilgai ruošinio briaunos.

Atstumas nuo krašto: Norėdami pakeisti nupjaunamos medžiagos kiekį, galite reguliuoti atstumą tarp ruošinio ir slydimo ratuko (26) ant pagalbinės kreipiamosios (23).

Atlaisvinkite sparnuotąjį varžtą (24), sukdami sparnuotąjį varžtą (25) nustatykite pageidaujamą atstumą ir sparnuotąjį varžtą (24) vėl užveržkite.

Aukštis: Pagal naudojamą frezą ir apdorojamo ruošinio storį atlikite pagalbinės kreipiamosios vertikalaus ištiesinimo nustatymus.

Atlaisvinkite ant pagalbinės kreipiamosios esančią veržlę (4), pastumkite pagalbinę kreipiamąją į norimą padėtį ir vėl užveržkite varžtą.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų švarūs.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-pt.com

Iškilus klausimams apie mūsų gaminius ir papildomą įrangą, jums mielai patars Bosch konsultavimo skyriaus specialistai. Ieškodami informacijos ir užsakydami atsargines dalis būtinai nurodykite 10-ženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus servisų adresus rasite čia:

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai šalinant elektros ir elektroninės įrangos atliekas dėl galimai jose esančių pavojingų medžiagų galimas kenksmingas poveikis aplinkai ir žmonių sveikatai.

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
