GKF 550 Professional - Frezavimo staklės BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Panardinama freza
Prekės ženklas	Bosch
Modelis	GKF 550 Professional
Vardinė galia	1400 W
Tuščiosios eigos greitis	10 000 – 33 000 aps./min
Greičio reguliavimas	Kintamas (ratukas)
Užveržimo įvorė	8 mm (1/4")
Maks. panardinimo gylis	55 mm
Panardinimo eiga	55 mm
Matmenys (ilgis × plotis × aukštis)	290 × 150 × 270 mm
Svoris	5,3 kg
Maitinimas	230 V / 50 Hz
Pagrindinės funkcijos	Panardinimas, griovelių frezavimas, kopijavimas, lygiavimas
Lėtasis paleidimas	Taip
Apsauga nuo atsitiktinio paleidimo	Taip
Dulkių išsiurbimas	Siurbimo jungtis 35 mm (pateikiamas adapteris)
Priežiūra ir valymas	Valyti po naudojimo, sutepti kreipiamuosius, tikrinti šepetėlius kas 30 val.
Saugumas	Privaloma dėvėti akinius ir ausų apsaugą, įmontuota apsauga nuo vagystės
Atsarginės dalys ir remontas	Šepetėliai, guoliai, įvorės prieinami per Bosch servisą
Garantija	3 metai (reikalinga registracija)

Dažnai užduodami klausimai - GKF 550 Professional BOSCH

Kaip pakeisti frezą ant Bosch GKF 550 Professional?

Išjunkite prietaisą. Naudokite pateiktą raktą, kad atlaisvintumėte įvorės veržlę. Įstatykite frezą su 8 mm kotu, tada tvirtai užveržkite veržlę. Įsitikinkite, kad freza yra gerai centre.

Kaip nustatyti panardinimo gylį?

Sukite gylio ribotuvo ratuką, kad gautumėte norimą gylį. Padalos leidžia tiksliai nustatyti milimetru. Užfiksuokite ribotuvą svirtimi.

Kaip prijungti siurblį prie frezos?

Naudokite pateiktą siurbimo adapterį (35 mm skersmens). Pritvirtinkite jį prie ištraukimo angos, esančios mašinos priekyje. Prijunkite siurblio žarną.

Kokį greitį naudoti kokiai medžiagai?

Minkštai medienai: 15 000-20 000 aps./min. Kietai medienai: 20 000-25 000 aps./min. Fanerai: 10 000-15 000 aps./min. Pritaikykite pagal frezos skersmenį: didelė freza = mažesnis greitis.

Kaip pakeisti variklio šepetėlius?

Išjunkite prietaisą. Atidarykite du šepetėlių laikiklių dangtelius (matomus šone). Išimkite susidėvėjusius šepetėlius ir įdėkite naujus (ref. Bosch 1 609 200 435). Uždėkite dangtelius.

Ką daryti, jei freza per daug vibruoja?

Patikrinkite, ar freza tinkamai užveržta ir nepažeista. Įsitikinkite, kad įvorė švari. Jei vibracijos išlieka, gali būti sugedęs veleno guolis – patikėkite remontą profesionalui.

Ar galiu naudoti 6 mm ar 12 mm frezas?

Ne, originali įvorė tinka tik 8 mm (1/4 colio) kotams. Kitiems skersmenims reikia įsigyti atitinkamą pakaitinę įvorę.

Kaip išvalyti frezą po naudojimo?

Išjunkite prietaisą. Išpūskite dulkes suslėgtu oru. Nuvalykite plastikines dalis drėgna šluoste. Sutepkite kreipiamąsias kolonėles lašeliu plonos alyvos.

Ar Bosch GKF 550 freza tinka profesionaliam naudojimui?

Taip, tai Professional modelis, skirtas intensyviam naudojimui. 1400 W variklis, kintamas greitis, lėtasis paleidimas ir apsauga nuo atsitiktinio paleidimo daro jį patikimu įrankiu statybose.

Kur rasti atsarginių dalių sąrašą?

Atsisiųskite pilną instrukciją mūsų svetainėje. Išardymo planas yra dokumento pabaigoje. Dalys taip pat prieinamos Bosch pardavėjuose arba oficialioje svetainėje.

NAUDOJIMO INSTRUKCIJA GKF 550 Professional BOSCH

Lietuvių k. ......Puslapis 164

한국어 ......페이지 170

عربي 175

۱۸۰ صفحه فارسی

CE

......

1

Bendrosios saugos nuorodos dirbantiems su elektriniais jrankiais

ISPÈJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
▶ Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujuų ar dulkių. Elektriniai įrankiai gali

kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.

- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrini įrankį nuo lietaus ir drėgmės. Jei į elektrini įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dêmesi į tai, ką darote, ir dirb-dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dévėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.

Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévěkite tinkamą aprangą. Nedėvěkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis.
▶ Dažnai naudodami įrankį ir gerais su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpeestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
Prieš reguliuodami elektrini įrankį, keisdami darbo įrankius ar prieš valydami elektrini įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir

166 | Lietuvių k.

suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Techniné priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems briaunų frezavimo mašinomis

Elektrinį įrankį laikykite už izoliuotų rankenu, nes peilis gali paliesti savo maitinimo laidą. Palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
▶ Spaustuvais ar kitokiu jrenginiu įtvirtinkite ir užfiksuokite ruošinį ant stabilaus pagrindo. Laikomas ranka arba prispaustas prie kūno ruošinys nebus užfiksuotas, todėl galite nesuvaldyti jrankio.
Frezos leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Frezos, kurios sukasi greičiau nei leidžiama, gali lūžti ir nulėkti nuo įrankio.
Frezavimo įrankis ir kita papildoma įranga turi tiksliai tikti į Jūsų elektrinio prietaiso įrankių įtvarą (suspau-džiamają įvorę. Darbo įrankiai, kurie tiksliai netinka į elektrinio prietaiso įrankių įtvarą, sukasi netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi.
Elektrini įrankį visuomet pirmiausia ijunkite ir tik po to priglauskite prie apdorojamo ruošinio. Jei įrankis jstringa ruošinyje, atsiranda atatrankos pavojus.
▶ Niekada nepjaukite metalinių daiktų, vinių ar varžtų. Frezavimo įrankis gali būti pažeidžiamas ir gali pradėti stipriau vibruoti.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti pavirśiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daug materialinės žalos arba gali trenkti elektros smūgis.
▶ Nenaudokite neaštrių ar pažeistų frezavimo įrankių. Neaštrūs ar pažeisti frezavimo įrankiai didina trintį, gali užstrigti ir sukelia disbalansą.
Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali jstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti

gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Elektrinis įrankis skirtas medžio, plastikinių ir lengvų statybinių medžiagų briaunoms, grioveliams, profiliams bei išilginėms skylėms frezuoti, o taip pat kopijuoti pagal šabloną, patikimai įtvirtinus ruošinį.

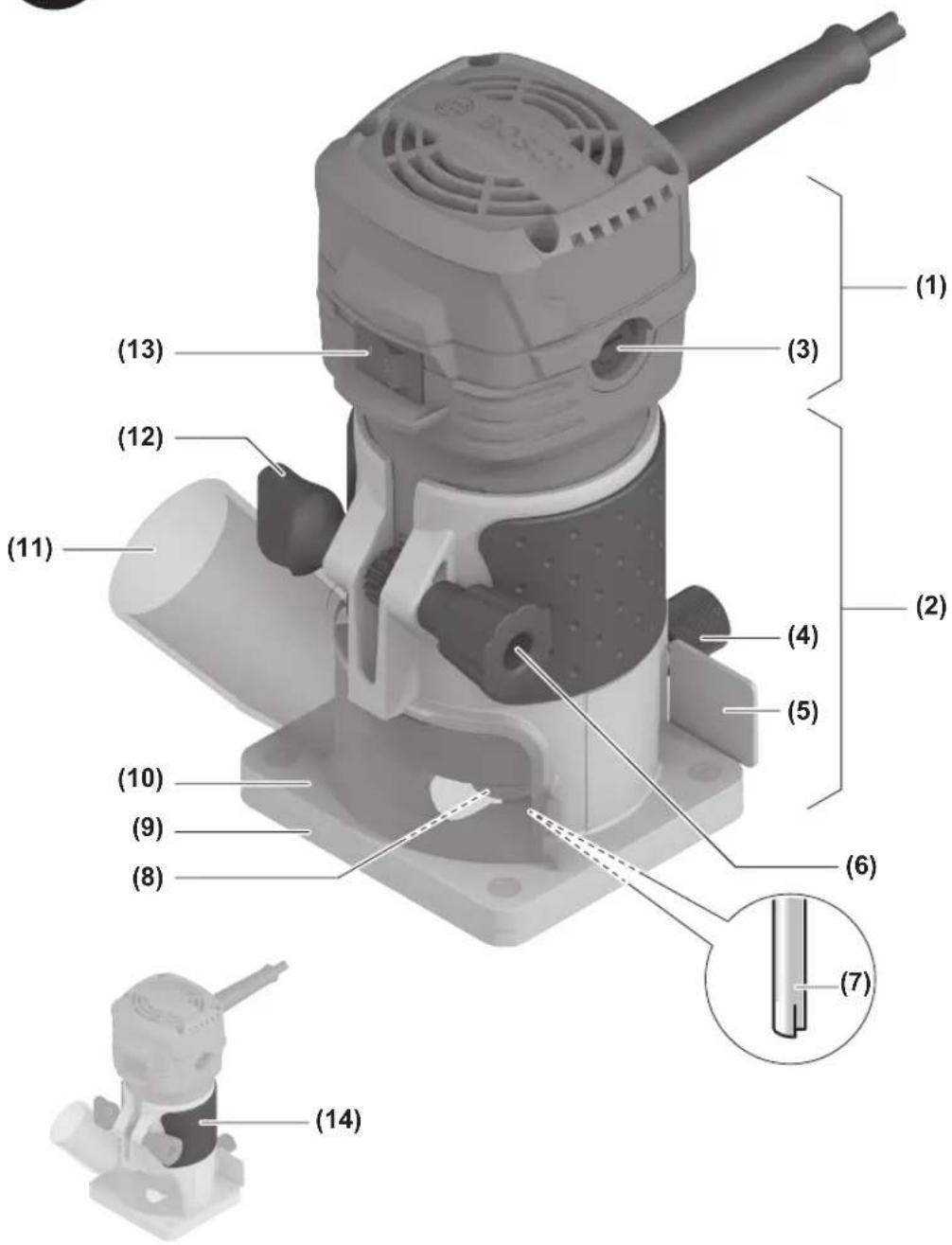

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius.

(1) Pavaros blokas
(2) Frezavimo galvutė
(3) Anglinių šepetėlių laikiklis
(4) Veržlé frezos kreipiamajai
(5) Drožlių nukreipimo įtaisas
(6) Rantytasis varžtas frezavimo galvutei
(7) Freza ^a)
(8) Gaubiamoji veržlė su suspaudžiamaja įvore
(9) Slankioji plokště

(10) Pagrindo plokště
(11) Adapteris dulkių nusiurbimo įrangai
(12) Sparnuotasis varžtas frezavimo galvutei
(13) Jjungimo-išjungimo jungiklis
(14) Rankena (izoliuotas rankenos paviršius)
(15) Frezavimo gylio nustatymo skalė

(16) Suspaudžiamoji jvorė

(17) Irankių įtvaras

(18) Veržlinis raktas (10 mm) ^a)

(19) Veržlinis raktas (17 mm) ^a)

(20) Kopijavimo jvoré ^a)

(21) Lygiagrečioji atrama ^a)

(22) Sparnuotasis varžtas lygiagrečiajai atramai fiksuoti ^a)

(23) Pagalbinė kreipiamoji ^a)

(24) Sparnuotasis varžtas, skirtas užfiksuoti išlyginus horizontaliai ^a)

(25) Sparnuotasis varžtas, skirtas pagalbinei kreipiamajai užfiksuoti išlyginus horizontaliai ^a)

(26) Slydimo ratukas ^a)

(27) Nusiurbimo adapteris ^a)

(28) Nusiurbimo žarna ^a)

a) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Briaunų frezavimo mašina GKF 550

Gaminio numeris

3 601 FAO 0..

Briaunų frezavimo mašina GKF 550

Nominali naudojamoji galia W 550
Tuščiosios eigos sūkių skaičius min	-1	33 000
Įrankių įtvaras mm		6
	inch	14
Svoris pagal„EPTA-Procedure 01:2014“	kg 1,4
Apsaugos klasė		☐/II

Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygu. Daugiau informacijos rasite www.bosch-professional.com/wac.

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 62841-2-17.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: 86 dB(A); garso galios lygis 94 dB(A). Paklaida K = 3 dB.

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-17:

$$ a _ {n} = 3, 0 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisija buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Irankių keitimas

▶ Istatant ar keičiant frezas, rekomenduojama mūvėti apsauginėmis pirštinėmis.

Originalias frezas iš plačios Bosch papildomos jrangos programos galite jsigyti specializuotoje parduotuvėje.

Frezavimo galvutės išmontavimas (žr. A pav.)

Kad galétumète jstatyti frezą, pirmiausia nuo pavaros mazgo (1) turite nuimti frezavimo galvutę (2).

Atsukite sparnuotajj varžtą (12), esantį ant frezavimo galvutės (2).

Išimkite pavaros mazgą, traukdami jj aukštyn.

Suspaudžiamosios įvorės keitimas (žr. B pav.)

Priklausomai nuo naudojamo frezos, prieš jstatant frezą reikia pakeisti gaubiamają verzlę su suspaudžiamaja jvore (8).

Jei frezavimo jrankiui tinkama suspaudžiamoji įvorė jau įstatyta, vykdykite žemiau esančiame skyriuje nurodytus darbo žingsnius.

Suspaudžiamoji įvorė (16) gaubiamojoje veržlėje turi būti įstatyta taip, kad liktu nedidelis tarpelis. Gaubiamąją veržlę (8) turi būti lengva sumontuoti. Jei gaubiamoji veržlė arba suspaudžiamoji įvorė pažeista, jas nedelsdami pakeiskite.

Uždėkite veržlinį raktą (18) ant įrankių įtvaro (17) (žr. C1 pav.).

Nusukite gaubiamają veržlę (8), sukdami ją veržliarakčiu (19) prieš laikrodžio rodyklę.

Jei reikia, visas montuojamas dalis prieš montavimą nuvalykite švelniu teptuku arba prapūskite suslėgtu oru.

Ant jrankių įtvaro (17) uždėkite naują gaubiamają veržlę.

Jokiu būdu neužveržkite suspaudžiamosios įvorės su gaubiamaja veržle, kol nepritvirtinta jokia freza. Priešingu atveju gali būti pažeista suspaudžiamoji įvorė.

Frezos įstatymas (žr. C1 - C2 pav.)

Ivairios konstrukcijos ir kokybės frezas galima pasirinkti pagal pritaikymo sritį.

Frezos iš didelio atsparumo greitapjovio plieno (HSS) yra skirtos minkštoms medžiagoms, pvz., minkštajai medienai ir plastikui, apdoroti.

Frezos su kietlydinio ašmenimis (HM) specialiai yra skirtos kietoms ir abrazyvinėms medžiagoms, pvz., kietajai medienai ir aliuminiui.

Originalias frezas iš plačios Bosch papildomos jrangos pro- ramos galite jsigyti specializuotoje Bosch parduotuvėje.

Naudokite tik nepriekaištingos būklės ir švarias frezas.

Frezavimo galvutės montavimas (žr. A pav.)

Norèdami frezuoti, frezavimo galvutę (2) vél turite pritvirtinti ant pavaros mazgo (1).

Atsukite sparnuotaji varžtą (12), esantį ant frezavimo galvutės (2).

Pavaros mazga (1) įstumkite į frezavimo galvutę (2).

Užveržkite sparnuotaji varžtą (12), esantį ant frezavimo galvutės (2).

Nuoroda: sparnuotajj varžtą (12) ir rantytajj varžtą (6) galima sukeisti vieną su kitu.

Baige montuoti patikrinkite, ar pavaros mazgas tvirtai įstatytas į frezavimo galvutę.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžj sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo įrangą.
  – Pasirūpinkite geru darbo vietos vėdinimu.
• Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Dulkių nusiurbimo įrangos prijungimas (žr. I pav.)

Iš priekio j elektrinj jrankj jstatykite dulkių nusiurbimo adapterį (11). Jis girdimai užsifiksuoja. Norėdami adapterį (11) nuimti, laikykite jj šonuose ir nuimkite, traukdami jj pirmyn.

Nusiurbimo žarną (Ø 35 mm) (28) (papildoma jranga) jstatykite j nusiurbimo adapterj (27). Nusiurbimo žarną (28) sujunkite su dulkių siurbliu (papildoma jranga).

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, véžj sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Naudojimas

Atkreipkite dėmesį i tinklo įtampa! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis.

Frezavimo gylio nustatymas

▶ Frezavimo gylj nustatyti galima tik tada, kai elektrinis įrankis išjungtas.

– Elektrinj jrankj su jstatyta freza pastatykite ant apdoroja-mojo ruošinio.
- Dar kartą atlaisvinkite sparnuotajį varžtą (12) ties frezavimo galvute (2), norėdami nustatyti frezavimo gylį frezavimo gylio nustatymo skale (15) arba rankiniu būdu, arba rantytuoju varžtu (6).
- Užveržkite sparnuotaji varžta (12), esanti ant frezavimo galvutės (2).
- Praktiniu bandymu patikrinkite nustatytą frezavimo gylj ir, jei reikia, pakoreguokite.

Paruošimas naudoti

ljungimas ir išjungimas

Norédami elektrinj jrankj jjungti, jjungimo-išjungimo jungiklj (13) nustatykite j padėtį l.

Norėdami elektrinį įrankį išjungti, jjungimo-išjungimo jungiklj (13) nustatykite į padėtį 0.

Darbo patarimai

▶ Saugokite frezas nuo smūgių ir sutrenkimų.
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Frezavimo kryptis ir frezavimo operacija (žr. D pav.)

Frezuojant elektrinis įrankis visada turi būti stumiamas prieš frezavimo įrankio (7) sukimosi kryptį (priešprišinis judėjimas). Frezuojant pagal sukimosi kryptį (judėjimas ta pačia kryptimi), elektrinis įrankis gali ištrūkti iš rankų.
Elektrini įrankį naudokite tik su uždėta frezavimo galvute (2). Nesuvaldžius elektrinio įrankio, iškyla sužalojimo pavojus.

Nuoroda: Atkreipkite dėmesį j tai, kad freza (7) visada yra išlindusi per pagrindo plokštę (10). Nepažeiskite šablono ar ruošinio.

Nustatykite pageidaujamą frezavimo gylj.

Ijunkite elektrinį įrankį ir artinkite jj link apdorojamos vietos. Baigę frezuoti, elektrinį įrankį išjunkite.

▶ Niekada nepadėkite elektrinio įrankio, kol freza visiškai nesustojo. Iš inercijos besisukantys darbo įrankiai gali sužeisti.

Frezavimas su kopijavimo įvore (žr. E1–E3 pav.)

Naudodamiesi kopijavimo jvore (20) ant ruošinio galite perkelti pavyzdžių ir šablonų kontūrus.

Pagal šablono ar pavyzdžio storj pasirinkite atitinkamą kopijavimo įvorę. Kadangi kopijavimo įvorė išsikiša, šablonas turi būti ne plonesnis kaip 8 mm (žr. E1 pav.).

▶ Pasirinkite tokią frezą, kurios skersmuo mažesnis už kopijavimo įvorės vidinį skersmenį.

Išsukite keturis varžtus cilindrine galvute, esančius atraminės plokštės (9) apatinėje pusėje, ir nuimkite atraminę plokštę.

Kopijavimo jvorę (20) įstatykite į atraminę plokštę (žr. E2 pav.).

Atraminę plokštę vėl netvirtai prisukite prie pagrindo plokštės (10). Atraminę plokštę turi būti galima pajudinti.

Kad atstumas nuo frezos ašies iki kopijavimo įvorės briaunos visur būtų vienodas, kopijavimo įvorę ir atraminę plokštę reikia centruoti viena kitos atžvilgiu.

• Atraminę plokštę nustatykite taip, kad freza ir kopijavimo jvorė būtų atraminės plokštės angos centre (žr. E3 pav.).
• Atraminę plokštę laikykite šioje padétyje ir tvirtai užveržkite tvirtinamuosius varžtus.

Norėdami frezuoti su kopijavimo įvore (20), atlikite šiuos veiksmus:

• Elektrinj jrankj su kopijavimo įvore (20) pridėkite prie šablono.
• Elektrinj prietaisą su išsikišusia kopijavimo jvore, spausdami iš šono, veskite pagal šabloną.

Briaunų ir figūrų frezavimas (žr. F pav.)

Frezuojant briaunas ar figuras be lygiagrečiosios atramos, reikia naudoti frezą su kreipiamuoju kakliuku arba rutuliniu guoliu.

Jjungtą elektrinį prietaisą veskite iš šono link ruošinio, kol frezos kreipiamasis kakliukas arba rutulinis guolis priglus prie apdorojamojo ruošinio briaunos.

Elektrinj įrankį veskite išilgai palei ruošinio briauną. Stenkitės jį laikyti tinkamu kampu. Per stipriai spaudžiant galima pažeisti ruošinio briauną.

Frezavimas su lygiagrečiaja atrama (žr. G pav.)

Norėdami pjauti lygiagrečiai palei briauną, galite pritvirtinti lygiagrečiają atramą (21).

Rantytuoju varžtu (4) pritvirtinkite lygiagrečiają atramą (21) prie frezavimo galvutės (2).

Ant lygiagrečiosios atramos (22) esančiu sparnuotuoju varžtu nustatykite pageidaujamą atramos gylj.

ljungtą elektrinį prietaisą, spausdami iš šono pastovia jėga, tolygiai veskite lygiagrečiaja atrama išilgai ruošinio krašto.

Frezavimas su pagalbine kreipiamaja (žr. H pav.)

Pagalbinė kreipiamoji (23) yra skirta briaunoms frezuoti su frezomis be kreipiamojo kakliuko ir rutulinio guolio.

Pritvirtinkite pagalbinę kreipiamają prie frezavimo galvutės (2) veržle (4).

Elektrinį prietaisą tolygia pastūma veskite išilgai ruošinio briaunos.

Atstumas nuo krašto: Norėdami pakeisti nupjaunamos medžiagos kiekį, galite reguliuoti atstumą tarp ruošinio ir slydimo ratuko (26) ant pagalbinės kreipiamosios (23).

Atlaisvinkite sparnuotajj varžtą (24), sukdami sparnuotajj varžtą (25) nustatykite pageidaujamą atstumą ir sparnuotajj varžtą (24) vėl užveržkite.

Aukštis: Pagal naudojamą frezą ir apdorojamo ruošinio storį atlikite pagalbinės kreipiamosios vertikalaus ištiesinimo nustatymus.

Atlaisvinkite ant pagalbinės kreipiamosios esančią veržlę (4), pastumkite pagalbinę kreipiamająj norimą padėtį ir vėl užveržkite varžtą.

Kad galëtumëte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinës angos būtu švarüs.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch jmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atlieku konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai jrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
