| Produkttyp | Kulfräs (handöverfräs) |
| Märke | Bosch |
| Modell | GLF 55-6 Professional |
| Nominellt upptagen effekt | 550 W |
| Tomgångsvarvtal | 33 000 varv/min |
| Verktygshållare (spännhylsa) | 6 mm (1/4 tum) |
| Vikt enligt EPTA-Procedur 01:2014 | 1,4 kg |
| Skyddsklass | II (dubbelisolerad) |
| Huvudanvändningsområden | Spår, kanter, profiler, avlånga hål, kopieringsfräsning i trä, plast och lätta byggmaterial |
| Djupinställning | Graderad skala med räfflad skruv |
| Medföljande tillbehör | Nyckel 10 mm, nyckel 17 mm, kopplingsmutter med spännhylsa, dammsugningsadapter |
| Tillval | Kopieringsring, parallellanslag, glidstyrning, dammsugarslang |
| Ljudtrycksnivå | 86 dB(A) |
| Ljudeffektnivå | 94 dB(A) |
| Vibrationer (totalt värde a_h) | 3,0 m/s² (osäkerhet K=1,5 m/s²) |
| Strömförsörjning | 230 V (anpassningsbar 220 V) |
| Typ av fräsar | HSS för mjuka material, hårdmetall för hårda och slipande material |
| Rekommenderad fräsriktning | Motfräsning (motsatt rotationsriktning) |
| Underhåll | Rengör ventilationsöppningarna, byt strömkabel endast hos Bosch eller auktoriserad service |
| Avfallshantering | Får inte kastas i hushållssopor; återvinn enligt WEEE-direktivet |
Vanliga frågor - GLF 55-6 Professional BOSCH
Användarfrågor om GLF 55-6 Professional BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Fräsmaskin i PDF-format gratis! Hitta din manual GLF 55-6 Professional - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GLF 55-6 Professional av märket BOSCH.

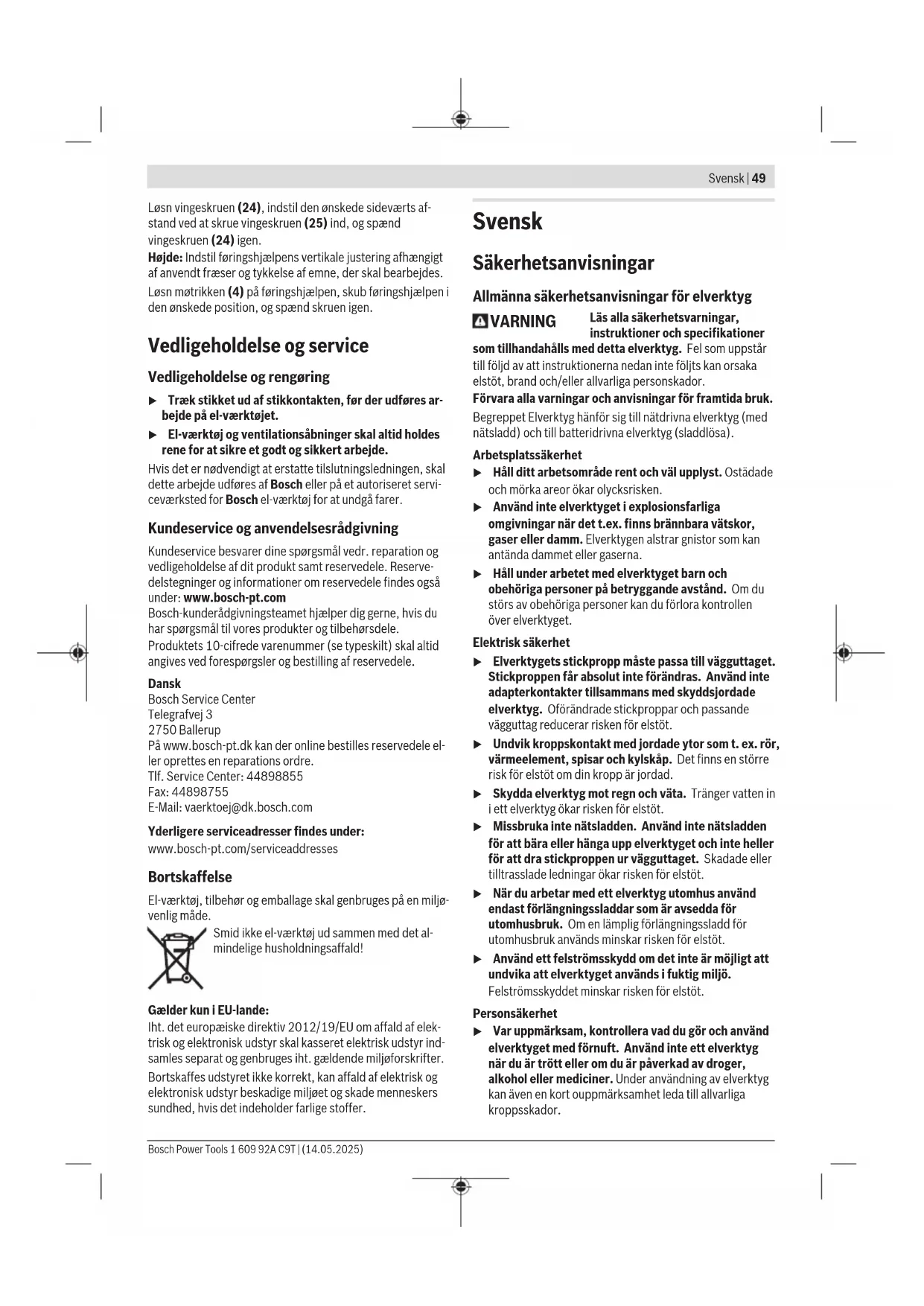

BRUKSANVISNING GLF 55-6 Professional BOSCH
Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs alla säkerhetsvarningar, instruktioner och specifikationer
som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
Arbetsplatssäkerhet
Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö.
Felströmsskyddet minskar risken för elstöt.
Personsäkerhet
▶ Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
50 | Svensk
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
▶ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.
Korrekt användning och hantering av elverktyg
▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
Säkerhetsanvisningar för kantfräsar
Håll endast elverktyget i härför avsedda isolerade gripytor, eftersom fräsen kan komma i kontakt med elkabeln. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge användaren en elektrisk stöt.
Använd klämmor eller någon annan praktisk metod för att säkra och stötta arbetsstycket mot en stabil plattform. Om du håller arbetsstycket i handen eller mot din kropp är det ostadigt och du kan förlora kontrollen.
Fräsens tillåtna varvtal måste minst vara lika med det maximala varvtalet som anges på elverktyget. Fräsar som roterar snabbare än tillåtet kan gå sönder och slungas iväg.
Fräsen eller annat tillbehör skall passa in exakt i elverktygets verktygsupptagning (spänntång). Insatsverktyg, som inte exakt passar till elverktygets hållare roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget.
Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket.
Fräs aldrig över metallföremål, spikar eller skruvar. Fräsen kan skadas och leda till ökade vibrationer.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
Använd inga slöa eller skadade fräsar. Slöa eller skadade fräsar förorsakar en ökad friktion, kan klämmas fast och leder till obalans.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
Produkt- och prestandabeskrivning
Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för fräsning av spår, kanter, profiler och långsmala hål och kopieringsfräsning i trä, plast och lättbyggnadsmaterial. Vid arbetet ska det finnas en stadig support.
Illustrerade komponenter
Numreringen av de avbildade komponenterna refererar till framställningen av elverktyget på grafiksidan.
(1) Drivenhet
(2) Fräskorg
(3) Slipkolhållare
(4) Mutter för frässtyrning
(5) Spånavvisare
(6) Räfflad skruv för fräskorg
(7) Fräs ^a)
(8) Överfallsmutter med hylsa
(9) Glidplatta
(10) Grundplatta
(11) Adapter för dammutsugning
(12) Vingskruv för fräskorg
(13) På-/av-strömbrytare
(14) Handtag (isolerad greppyta)
(15) Skala fräsdjupsinställning
(16) Chuck
(17) Verktygsfäste
(18) Fast nyckel (10 mm) ^a)
(19) Fast nyckel (17 mm) ^a
(20) Kopierhylsa ^a1
(21) Parallellanslag ^a)
(22) Vingskruv för parallellanslag ^a)
(23) Styrhjälp ^a)
(26) Glidrulle ^a)
(27) Utsugsadapter ^a)
(28) Utsugsslang ^a)
(24) Vingmutter för fixering av den horisontella injusteringen ^a)
(25) Vingmutter för styrhjälpens horisontella injustering ^a)
a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Tekniska data
| Kantfräs GLF 55-6 | ||
| Artikelnummer | 3 601 FA0 0.. | |
| Nominell ingångseffekt W 550 | ||
| Tomgångsvarvtal v/min 33000 | ||
| Verktygsfäste mm | 6 | |
| inch | 14 | |
| Vikt motsvarande | kg 1,4 | |
| EPTA-Procedure 01:2014 | ||
| Skyddsklass | ☐ / II | |
Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.
Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac.
Buller-/vibrationsdata
Bullernivåvärde beräknat enligt EN 62841-2-17.
Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 86 dB(A); bullernivå 94 dB(A). Osäkerhet K = 3 dB.
Bär hörselskydd!
Totala vibrationsvärden a_h (vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN 62841-2-17: a_n = 3,0 m/s^2 , K = 1,5 m/s^2 .
Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån.
Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden.
För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Montage
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Verktygsbyte
För att sätta in och byta fräsar rekommenderas användningen av skyddshandskar.
Original-fräs från det omfattande Bosch- tillbehörsprogrammet finns hos din fackhandel.
52 | Svensk
Demontera fräskorgen (se bild A)
Innan du kan sätta in en fräs måste ta bort fräskorgen (2) från drivenheten (1).
Öppna vingskruven (12) på fräskorgen (2).
Dra ut drivenheten uppåt.
Byta spänntång (se bild B)
Beroende på vilken fräs som används ska huvmuttern bytas med spänntången (8) innan fräsen används.
Om rätt spänntång redan monterats för din fräs följer du arbetsstegen i efterföljande avsnitt.
Spänntången (16) ska sitta med ett litet spel i huvmuttern. Huvmuttern (8) ska vara lätt att montera. Om huvmuttern eller spänntången är skadade så ska dessa bytas ut omedelbart.
Sätt den fasta nyckeln (18) mot verktygsfästet (17) (se bild C1).
Skruva av huvmuttern (8) moturs med den fasta nyckeln (19).
Om så krävs rengör du innan ihopmonteringen alla delar som ska monteras med en mjuk pensel eller genom att blåsa ut med tryckluft.
Sätt an den nya huvmuttern på verktygsfästet (17).
Dra åt huvmuttern löst.
Dra inte åt spänntången med huvmuttern så länge ingen fräs är monterad. I annat fall kan spänntången skadas.
Sätt in fräsen (se bilder C1 - C2)
Beroende på användningen finns det fräsar i de mest varierande utförandena och kvaliteterna.
Fräsar i HSS-stål är avsedda för bearbetning av mjuka material, som t.ex. mjukt trä och plast.
Fräsar med hårdmetalleggar (HM) är avsedda speciellt för hårda och abrasiva material, som t.ex. hårt trä och aluminium.
Originalfräsar ur Bosch omfattande tillbehörsprogram får du hos din fackhandlare.
Använd bara felfria och rena fräsar.
Montera fräskorgen (se bild A)
För att fräsa skall fräskorgen (2) monteras på drivenheten (1) igen.
Öppna vingskruven (12) på fräskorgen (2).
Skjut in drivenheten (1) i fräskorgen (2).
Stäng vingskruven (12) på fräskorgen (2).
Anvisning: Vingskruven (12) och den räfflade skruven (6) kan bytas ut med varandra.
- Kontrollera alltid efter monteringen om drivenheten sitter fast i fräskorgen.
Damm-/spånutsugning
Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer
som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.
- Använd om möjligt en för materialet lämplig dammutsugning.
– Se till att arbetsplatsen är väl ventilerad.
- Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.
Ansluta dammutsuget (se bild I)
Sätt in adaptern för dammutsugningen (11) på elverktyget framifrån. Den snäpper fast hörbart. För borttagning ta tag i adaptern (11) på sidan och dra av den framåt.
Sätt en utsugsslang (∅ 35 mm) (28) (tillbehör) på den monterade utsugsadaptern (27). Anslut utsugsslangen (28) till en dammsugare (tillbehör).
Sugen måste vara lämplig för det material som ska bearbetas.
Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm.
Drift
Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.
Ställa in fräsdjupet
- Inställningen av fräsdjupet får bara göras när elverktyget är avstängt.
- Sätt elverktyget med monterad fräs på det arbetsstycke som ska bearbetas.
- Öppna vingskruven (12) på fräskorgen (2) igen för att ställa in önskat fräsdjup på skalan fräsdjupsinställning (15), antingen för hand eller med den räfflade skruven (6).
- Lås vingskruven (12) på fräskorgen (2).
- Kontrollera den fräsdjupsinställning som gjorts med ett praktiskt test och korrigera vid behov.
Driftstart
In- och urkoppling
För påkoppling av elverktyget, ställ strömbrytaren (13) på I.
För urkoppling av elverktyget, ställ strömbrytaren (13) på 0.
Arbetsanvisningar
▶ Skydda fräsen mot stötar och slag.
- Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Fräsriktning och fräsmetod (se bild D)
Fräsningen måste alltid utföras mot fräsens (7) rotationsriktning (mot matningsriktning). Vid fräsning i fräsens rotationsriktning kan elverktyget slitas ur händerna på dig.
Använd endast elverktyget med monterad fräskorg (2). Om du förlorar kontrollen över elverktyget kan det leda till personskador.
Anmärkning: Tänk på att fräsen (7) alltid sticker ut från grundplattan (10). Skada inte mallen eller arbetsstycket. Ställ in det önskade fräsdjupet.
Starta elverktyget och för fram det till det ställe som skall bearbetas.
Stäng av elverktyget efter fräsningen.
- Lägg aldrig bort elverktyget innan fräsen stannat fullständigt. Insatsverktyg som efter frånkoppling fortsätter att rotera kan orsaka personskada.
Fräsa med kopieringshylsa (se bilder E1-E3)
Med hjälp av kopieringshylsan (20) kan du överföra konturer hos förlagor resp. mallar till arbetsstycken.
Välj lämplig kopieringshylsa beroende på mallens eller förlagans tjocklek. På grund av kopieringshylsans utstickande höjd skall mallen minst ha en tjocklek på 8 mm (se bild E1).
Fräsens diameter ska vara mindre än kopieringshylsans innerdiameter.
Skruva ut de fyra cylinderskruvarna på undersidan av glidplattan (9) och ta av glidplattan.
Sätt in kopieringshylsan (20) i glidplattan (se bild E2).
Skruva i glidplattan löst i grundplattan (10). Glidplattan ska fortfarande vara fritt rörlig.
För att avståndet från fräsens mitt och kopieringshylsans rand överallt ska vara identiskt ska kopieringshylsan och glidplattan centreras mot varandra vid behov.
- Rikta in glidplattan så att fräs och kopieringshylsa är centrerade mot öppningen i gliplattan (se bild E3).
- Håll glidplattan i denna position och dra åt infästningsskruven väl.
Gör så här för att fräsa med kopieringshylsa (20):
- Lägg an elverktyget med kopieringshylsan (20) mot mallen.
- För elverktyget med den utstickande kopieringshylsan utmed mallen med ett tryck på sidan.
Kant- eller formfräsning (se bild F)
Vid kant- eller formfräsning utan parallellanslag skall fräsen vara utrustad med en styrtapp eller ett kullager.
För fram det tillslagna elverktyget från sidan och mot arbetsstycket tills fräsens styrtapp eller kullager ligger an mot den arbetsstyckekant som skall bearbetas.
För elverktyget utmed arbetsstyckekanten. Se till att supporten är vinkelrät. Ett alltför stort tryck kan skada arbetsstyckets kant.
Fräsa med parallellanslag (se bild G)
För att skära kantparallellt kan du montera ett parallellanslag (21).
Fäst parallellanslaget (21) i fräskorgen (2) med den räfflade skruven (4).
Ställ in önskat anslagsdjup på parallellanslaget (22) med vingskruven.
För det startade elverktyget med jämn frammatning och sidotryck på parallellanslaget utmed arbetsstyckekanten.
Fräsa med styrhjälp (se bild H)
Styrhjälpen (23) används för fräsning av kanter med fräsar utan styrtapp eller kullager.
Fäst styrhjälpen i fräskorgen (2) med muttern (4).
För elverktyget utmed arbetsstyckekanten med jämn frammatning.
Sidoavstånd: För att ändra materialnedtagningsmängden kan du ställa in sidoavståndet mellan arbetsstycket och glidrullen (26) på styrningshjälpen (23).
Lossa vingskruven (24), ställ in önskat sidoavständ genom att vrida vingskruven (25) och dra åt vingskruven (24) igen.
Höjd: Beroende på använd fräs och tjockleken hos det arbetsstycke som skall bearbetas ställer du in styrhjälpens vertikala injustering.
Lossa muttern (4) i styrhjälpen. Skjut styrhjälpen i den önskade positionen och dra åt skruven igen.
Underhåll och service
Underhåll och rengöring
- Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg.
Kundtjänst och applikationsrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:
www.bosch-pt.com
Bosch rådgivningsteam hjälper dig gärna om du har frågor om våra produkter och tillbehör.
Ange alltid vid förfrågningar och reservdelsbeställningar ovillkorligen det 10-siffriga produktnumret som finns på produktens typskylt.
Svenska
Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg bland hushållsavfallet!
Endast för EU-länder:
Enligt det europeiska direktivet 2012/19/EU om förbrukade elektriska och elektroniska apparater och dess omsättning i nationell rätt måste obrukbara elverktyg omhändertas separat och på ett miljövänligt sätt lämnas in för återvinning. Vid osaklig omhändertagning kan el- och elektroniska förbrukade aggregat på grund av möjligen förekommande farliga ämnen ha en skadlig inverkan på miljön och människors hälsa.
