Ürün Tipi	Yüzey freze makinesi (el frezesi)
Marka	Bosch
Model	GLF 55-6 Professional
Nominal Güç Tüketimi	550 W
Boşta Devir	33.000 dev/dk
Takım Tutucu (Pens)	6 mm (1/4 inç)
Ağırlık (EPTA-Prosedür 01:2014)	1,4 kg
Koruma Sınıfı	II (Çift yalıtım)
Ana Kullanım Alanları	Oluklar, kenarlar, profiller, oval delikler, ahşap, plastik ve hafif yapı malzemelerinde kopya frezeleme
Derinlik Ayarı	Tırtıllı vidalı dereceli ölçek
Dahil Aksesuarlar	10 mm alyan anahtarı, 17 mm alyan anahtarı, sıkma pensesi ile bağlantı somunu, emiş adaptörü
İsteğe Bağlı Aksesuarlar	Kopyalama halkası, paralel dayanak, kızak kılavuzu, emiş hortumu
Ses Basıncı Seviyesi	86 dB(A)
Ses Gücü Seviyesi	94 dB(A)
Titreşim (toplam değer a_h)	3,0 m/s² (belirsizlik K=1,5 m/s²)
Besleme	230 V (220 V adapte edilebilir)
Freze Ucu Tipi	Yumuşak malzemeler için HSS, sert ve aşındırıcı malzemeler için karbür
Önerilen Frezeleme Yönü	Karşı frezeleme (freze ucunun dönüş yönünün tersi)
Bakım	Havalandırma yarıklarını temizleyin, güç kablosunu yalnızca Bosch veya yetkili servis değiştirsin
Atık İmhası	Evsel atıklarla atmayın; WEEE direktifine göre geri dönüştürün

Sık sorulan sorular - GLF 55-6 Professional BOSCH

Bosch GLF 55-6 Professional ile hangi tip freze uçları kullanılmalıdır?

Yumuşak malzemeler (yumuşak ahşap veya plastik gibi) için HSS (yüksek hız çeliği) freze uçları ve sert ve aşındırıcı malzemeler (sert ahşap ve alüminyum gibi) için karbür uçlu freze uçları kullanın. Freze ucunun izin verilen maksimum hızının en az 33.000 dev/dk olduğundan emin olun.

GLF 55-6 üzerinde frezeleme derinliği nasıl ayarlanır?

Aleti fişten çekin. Freze ucu ile iş parçasının üzerine yerleştirin. Kızak üzerindeki kelebek vidayı (12) gevşetin, istenen derinliği dereceli ölçek (15) veya tırtıllı vida (6) yardımıyla ayarlayın, ardından kelebek vidayı tekrar sıkın. Bir test frezelemesi ile kontrol edin.

Bu yüzey freze makinesi için temel güvenlik talimatları nelerdir?

Her zaman koruyucu gözlük takın. Freze uçlarını değiştirirken eldiven kullanın. Aleti yalıtımlı tutma yüzeylerinden tutun. Asla metal, çivi veya vida frezelemeyin. Alemi bırakmadan önce tamamen durmasını bekleyin. Herhangi bir ayar yapmadan önce fişten çekin.

Kopyalama halkası nasıl takılır?

Taban plakasının (9) altındaki dört vidayı gevşetin ve çıkarın. Kopyalama halkasını (20) taban plakasına yerleştirin. Plakayı sıkmadan yeniden vidalayın, ardından plakayı yönlendirerek halkayı freze ucuna göre ortalayın. Vidaları sıkın. Şablon en az 8 mm kalınlığında olmalıdır.

Frezeleme sırasında aleti hangi yönde hareket ettirmeliyim?

Aleti her zaman freze ucunun dönüş yönünün tersi yönde hareket ettirin (karşı frezeleme). Aynı yönde frezeleme (daldırmalı frezeleme) aletin kontrolünü kaybetmenize neden olabilir.

Bosch GLF 55-6'nın gücü ve hızı nedir?

Nominal güç tüketimi 550 W'dır. Boşta devir 33.000 dev/dk'ya ulaşır. Çalışma voltajı 230 V'tur (220 V mümkün).

Freze makinesine bir aspiratör nasıl bağlanır?

Emiş adaptörünü (11) önden aleme oturana kadar takın. Adaptöre ∅ 35 mm emiş hortumu (aksesuar) bağlayın, ardından işlenen malzemeye uygun bir aspiratöre bağlayın.

Hangi düzenli bakım gereklidir?

Aleti ve havalandırma yarıklarını temiz tutun. Güç kablosunun değiştirilmesi için Bosch veya yetkili bir servise başvurun. Montajdan önce parçaları yumuşak bir fırça veya basınçlı hava ile temizleyin.

Freze makinesi metal üzerinde kullanılabilir mi?

Hayır, alet ahşap, plastik ve hafif yapı malzemeleri için tasarlanmıştır. Asla metal parçaları, çivileri veya vidaları frezelemeyin, çünkü bu freze ucuna zarar verebilir ve titreşime neden olabilir.

GLF 55-6 için yedek parçalar nerede bulunur?

Yedek parçalar Bosch Satış Sonrası Hizmet aracılığıyla temin edilebilir. Çevrimiçi olarak www.bosch-pt.com adresinden veya Bosch çevrimiçi mağazasından (www.bosch-pt.fr) sipariş verebilirsiniz. Etiket üzerindeki 10 haneli ürün numarasını kullanın.

KULLANIM KILAVUZU GLF 55-6 Professional BOSCH

tr Orijinal işletme talimatı

Türkçe...... Sayfa 69

Polski ...... Strona 75

Elektrikli el aletleri için genel güvenlik uyarıları

UYARI

Bu elektrikli el aletiyle birlikte gelen tüm güvenlik uyarılarını,

talimatları, resim ve açıklamaları okuyun. Aşağıda

bulunan talimatlara uyulmaması halinde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti" terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile çalışan aletleri (akülü) kapsamaktadır.

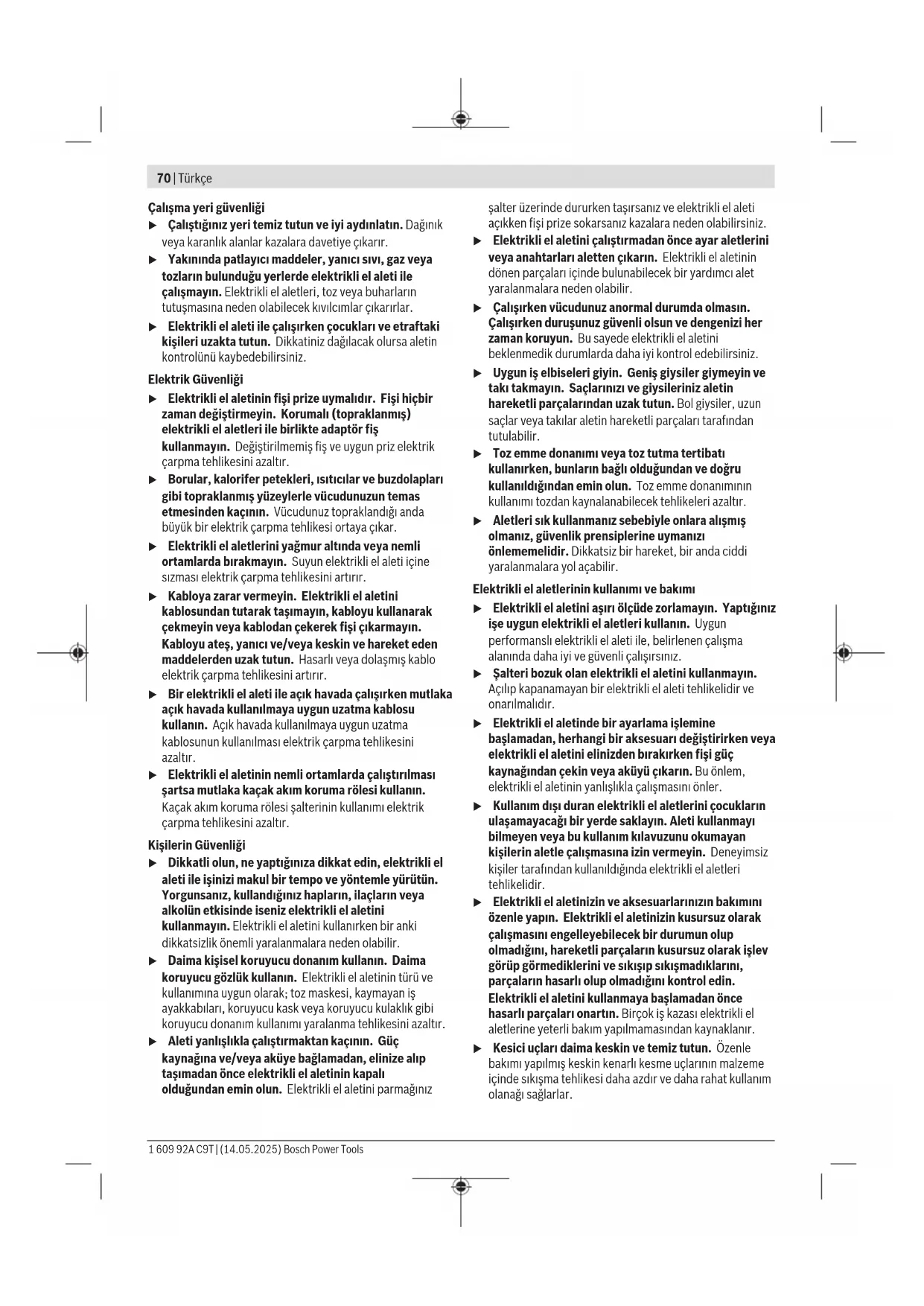

70 | Türkçe

Çalışma yeri güvenliği

▶ Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar.
Elektrikli el aleti ile çalışırken çocukların ve etraftaki kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.

Elektrik Güvenliği

▶ Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Korumalı (topraklanmış) elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır.
▶ Borular, kalorifer petekleri, ıstıcılar ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar.
Elektrikli el aletlerini yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sizması elektrik çarpma tehlikesini artırır.
Kabloya zarar vermeyin. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak çekmeyin veya kablodan çekerek fişi çıkarmayın. Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden maddelerden uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır.
Bir elektrikli el aleti ile açık havada çalışırken mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.
Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa mutlaka kaçak akım koruma rölesi kullanın. Kaçak akım koruma rölesi şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

Kişilerin Güvenliği

Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, kullandığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Elektrikli el aletini kullanırken bir anki dikkatsizlik önemli yaralanmalara neden olabilir.
Daima kişisel koruyucu donanım kullanın. Daima koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır.
▶ Aleti yanlışlıkla çalıştırmaktan kaçının. Güç kaynağına ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız

şalter üzerinde dururken taşırsanız ve elektrikli el aleti açıkken fişi prize sokarsanız kazalara neden olabilirsiniz.

Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Elektrikli el aletinin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir.
▶ Çalışırken vücudunuz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede elektrikli el aletini beklenmedik durumlarda daha iyi kontrol edebilirsiniz.
Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarını ve giysileriniz aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir.
Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.
Aletleri sık kullanmanız sebebiyle onlara alınmış olmanız, güvenlik prensiplerine uymanızı önlememelidir. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara yol açabilir.

Elektrikli el aletlerinin kullanımı ve bakımı

Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışısınız.
▶ Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır.
Elektrikli el aletinde bir ayarlama işlemine başlamadan, herhangi bir aksesuarı değiştirirken veya elektrikli el aletini elinizden bırakırken fişi güç kaynağından çekin veya aküyü çıkarın. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.
Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir.
Elektrikli el aletinizin ve aksesuarlarının bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak çalışmasını engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Elektrikli el aletini kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerine yeterli bakım yapılmamasından kaynaklanır.
Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar.

Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.
Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli şekilde tutulmasını ve kontrol edilmesini engeller.

Servis

Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede elektrikli el aletinin güvenliğini sürekli hale getirirsiniz.

Kenar tıraşlama frezeleri için güvenlik talimatı

Elektrikli el aletini yalnızca izolasyonlu tutamak yüzeylerinden tutun çünkü kesici kendi kablosuyla temas edebilir. "İçinden elektrik geçen" bir kablo kesildiğinde elektrikli el aletinin metal parçaları "elektriğe" maruz kalabilir ve operatöre elektrik çarpmasına neden olabilir.
▶ İş parçasını sabit bir platforma sabitlemek ve desteklemek için mengene veya benzer pratik yöntemler kullanım. İş parçasını elinizle tutmak veya vücudunuza yaslamak iş parçasını stabil hale getirmez ve kontrol kaybına neden olabilir.
▶ Frezenin izin verilen devir sayısı en az elektrikli el aleti üzerinde belirtilen en yüksek devir sayısı kadar olmalıdır. İzin verilenden hızlı dönen freze kırılabilir ve etrafalırlayabilir.
Frezeler veya diğer aksesuar elektrikli el aletinizin bağlama kovanına (penset) tam olarak uymalıdır. Elektrikli el aletinin bağlama kovanına tam olarak uymayan uçlar düzensiz döner, aşırı titreşim yapar ve aletin kontrolünün kaybedilmesine neden olabilirler.
Elektrikli el aletini sadece açık durumda iş parçasına yöneltin. Aksi takdirde dişler iş parçasına takılabilir ve geri tepme kuvveti oluşabilir.
▶ Metal nesneler, çiviler veya vidalar üzerinde hiçbir zaman freze yapmayın. Freze hasar görebilir ve yüksek titreşim oluşabilir.
Görünmeyen ikmal hatlarını belirlemek için uygun tarama cihazları kullanın veya yerel tedarik şirketi ile iletişime geçin. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamaya neden olabilir. Su boruların hasar görmesi maddi zararlara veya elektrik çarpmasına neden olabilir.
Körelmiş veya hasarlı frezeler kullanmayın. Körelmiş veya hasarlı frezeler yüksek sürtünmeye neden olur, sıkışabilir ve dengesizlik yaratabilir.
Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Uç takılabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz.

Ürün ve performans açıklaması

Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olunabilir.

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.

Usulüne uygun kullanım

Bu elektrikli el aleti, sert zemin üzerinde ahşap, plastik ve hafif yapı malzemelerinde oluk açma, kenar ve profil frezeleme, uzunlamasına delikler açma ve kopyalama frezesi için tasarlanmıştır.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları ile grafik sayfasındaki elektrikli el aleti resmindeki numaralar aynıdır.

(1) Güç ünitesi
(2) Freze gövdesi
(3) Kömür fırça tutucusu
(4) Freze kılavuzu somunu
(5) Talaş itici
(6) Freze sepeti için tırtıllı vida
(7) Freze ^a)
(8) Pensetli başlık somunu
(9) Kayar levha
(10) Taban levhası
(11) Toz emme sistemi adaptörü
(12) Freze sepeti için kelebek vida
(13) Açma/kapama şalteri
(14) Tutamak (izolasyonlu tutamak yüzeyi)
(15) Freze derinliği ayar ölçeklendirmesi
(16) Penset
(17) Uç girişi
(18) Çatal anahtar (10 mm) ^a)
(19) Çatal anahtar (17 mm) ^a)
(20) Kopyalama kovani ^a)
(21) Paralellik mesnedi ^a)
(22) Paralellik mesnedi kelebek vidası ^a)
(23) Kılavuz yardımı ^a)
(24) Yatay doğrultma sabitlemesi için kelebek vida ^a)
(25) Kılavuz yardımı yatay doğrultması için kelebek vida ^a)
(26) Kayar makara ^a)
(27) Emme adaptörü ^a)
(28) Emme hortumu ^a)
a) Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

72 | Türkçe

Teknik veriler

Kenar frezesi GLF 55-6
Malzeme numarası		3 601 FAO 0..
Giriş gücü W 550
Boştaki devir sayısı dev/		33 000
	dak
Uç girişi mm		6
	inç	14
Ağırlık	kg 1,4
EPTA-Procedure 01:2014uyarınca
Koruma sınıfı		/

Veriler 230 V'luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veril değişebilir.

Değerler ürüne bağlı olarak değişebilir ve uygulama ve çevre koşullarına tabidir. Daha fazla bilgi için:

www.bosch-professional.com/wac.

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN 62841-2-17 uyarınca belirlenmektedir.

Elektrikli el aletinin A ağırlıklı gürültü seviyesi tipik olarak: Ses basıncı seviyesi 86 dB(A); ses gücü seviyesi 94 dB(A). Tolerans K = 3 dB.

Kulak koruması kullanın!

Toplam titreşim değerleri a_h (üç yönün vektör toplamı) ve tolerans K EN 62841-2-17: a_h = 3,0 m/sn^2 , K = 1,5 m/sn^2 uyarınca belirlenmektedir.

Bu talimatta belirtilen titreşim seviyesi ve gürültü emisyon değeri standartlaştırılmış ölçme yöntemine göre belirlenmiştir ve elektrikli el aletlerinin birbirleri ile kıyaslanmasında kullanılabilir. Bu değerler aynı zamanda titreşim ve gürültü emisyonunun geçici olarak tahmin edilmesine de uygundur.

Belirtilen titreşim seviyesi ve gürültü emisyon değeri elektrikli el aletinin esas kullanımını temsil etmektedir. Ancakı elektrikli el aleti farkı uçlar veya yetersiz bakımla kullanılacak olursa, titreşim seviyesi ve gürültü emisyonu farklılık gösterebilir. Bu da titreşim ve gürültü emisyonunu bütün kullanım süresince önemli ölçüde artırabilir.

Titreşim ve gürültü emisyonunun tam olarak tahmin edilebilmesi için, aletin kapalı olduğu veya açık fakat kullanımda olmadığı sürelerin de dikkate alınması gerekir. Bu, titreşim ve gürültü emisyonunu bütün çalışma süresinde önemli ölçüde düşürebilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Montaj

▶ Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fışı prizden çekin.

Uç değiştirme

▶ Frezeler takılır ve değiştirilirken korucuyu iş eldivenlerinin kullanılması tavsiye olunur.

Geniş kapsamlı Bosch-aksesuar programındaki orijinal frezeleri bayinizden alabilirsiniz.

Freze gövdesinin sökülmesi (Bakınız: Resim A)

Bir frezeyi takabilmeniz için önce freze gövdesini (2) tahrik ünitesinden (1) ayırmanız gerekir.

Kelebek vidası (12) freze gövdesinde (2) gevşetin.

Tahrik ünitesini yukarı doğru çekerek çıkarın.

Pensetin değiştirilmesi (bkz. Resim B)

Kullandığınız frezeye göre, frezeyi takmadan önce pensetli başlık somununu (8) değiştirmeniz gerekir.

Frezeniz için doğru penset takılı ise aşağıdaki bölümde yer alan işlem adımlarını uygulayın.

Penset (16) başlık somununa biraz boşluk bırakacak biçimde oturmalıdır. Başlık somunu (8) rahatça takılabilir olmalıdır. Başlık somunu veya penset hasar görecek olursa bunları hemen değiştirin.

Çatal anahtarı (18) uç girişine (17) (Bakınız: Resim C1) yerleştirin.

Başlık somununu (8) çatal anahtarla (19) saat hareket yönünün tersine çevirerek çıkarın.

Eğer gerekiyorsa montaj işleminden önce takılacak bütün parçaları yumuşak bir fırça veya basınçlı hava ile temizleyin. Yeni başlık somununu uç girişine (17) yerleştirin.

Başlık somununu hafifçe sıkın.

▶ Herhangi bir freze takılı değilse penseti başlık somunu ile sıkmayın. Aksi takdirde penset hasar görebilir.

Frezenin takılması (Bakınız: Resimler C1 - C2)

Kullanım amacına göre çeşitli tip ve kalitede freze mevcuttur.

Yüksek performanslı hızlı kesme çeliğinden (HSS)

yapılma frezeler örneğin yumuşak ahşap ve plastik gibi yumuşak malzemenin işlenmesine uygundur.

Sert metal kesici kenarlı (HM) frezeler örneğin sert ahşap ve alüminyum gibi sert ve aşındırıcı malzemelerin işlenmesine uygundur.

Kapsamlı Bosch aksesuar programındaki orijinal frezelere ait prospektüsü yetkili satıcınızdan alabilirsiniz.

Her zaman kusursuz ve temiz frezeler kullanın.

Freze sepetinin monte edilmesi (bkz. resim A)

Frezeleme yapabilmek için freze gövdesini (2) tekrar tahrik ünitesine (1) takmanız gerekir.

Kelebek vidayı (12) freze gövdesinde (2) açın.

Tahrik ünitesini (1) freze gövdesine (2) itin.

Kelebek vidayı (12) freze gövdesinde (2) kapatın.

Not: Kelebek vida (12) ve tırtıllı vida (6) birbiriyle değiştirilebilir.

Montaj işleminden sonra her defasında tahrik ünitesinin freze gövdesine sıkıca oturup oturmadığını kontrol edin.

Toz ve talaş emme

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozlari solumak alerjik reaksiyonlara ve/veya kullanıcıının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir.

Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.

• Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz emme tertibatı kullanın.
• Çalışma yerinizi iyi bir biçimde havalandırın.
• P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun.

▶ Çalıştığınız yerde toz birikmemesine dikkat edin.

Tozlar kolayca alevlenebilir.

Toz emme tertibatının bağlanması (bkz. resim I)

Toz emme tertibatı adaptörünü (11) ön taraftan elektrikli el aletine takın. Duyulur şekilde yerine oturur. Çıkarmak için adaptörü (11) yandan tutun ve öne doğru çekin.

Bir emme hortumunu ( 35 mm) (28) (aksesuar) takılan emme adaptörüne (27) monte edin. Emme hortumunu (28) bir toz emme makinesine (aksesuar) bağlayın.

Toz emme makinesi işlenen malzemeye uygun olmalıdır.

Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirirken özel toz emme makinesi (sanayi tipi toz emme makinesi) kullanın.

işletim

▶ Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketinde belirtilen verilere uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalıştırılabilir.

Freze derinliğinin ayarlanması

▶ Freze derinliği ayarı sadece elektrikli el aleti kapalı durumda yapılabilir.
- Freze takılı elektrikli el aletini iş parçası üzerine yerleştirin.
- Kelebek vidayı (12) ilgili freze sepetinde (2) yeniden açın ve istediğiniz freze derinliğini ilgili freze derinlik ayarı skalasına (15) göre elle veya tırtıllı vidayla (6) ayarlayın.
- Kelebek vidayı (12) ilgili freze sepetinde (2) kapatın.
- Freze derinliği için yapılan ayarı, pratik bir deneme ile kontrol edin ve gerekirse düzeltin.

Çalıştırma

Açma/kapama

Elektrikli el aletini Açmak için açma/kapama şalterini (13) I konumuna getirin.

Elektrikli el aletini kapatmak için açma/kapama şalterini (13) 0 konumuna getirin.

Enerjiden tasarruf etmek için elektrikli el aletini sadece kullandığınızda açın.

Çalışırken dikkat edilecek hususlar

▶ Frezeleri çarpma ve darbelere karşı koruyun.
Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Freze yönü ve freze işlemi (Bakınız: Resim D)

▶ Frezeleme işlemi daima freze dönme yönünün (7) tersine doğru yapılmalıdır (karşit hareket). Freze ucunun hareket yönünde frezeleme yapacak olursanız elektrikli el aleti elinizden fırlayabilir.
Elektrikli el aletini sadece freze gövdesi (2). takılı durumda kullanın. Elektrikli el aletinin kontrolünün kaybedilmesi yaralanmalara neden olabilir.

Not: Frezenin (7) daima taban plakasından (10) çıkıntı yaptığını dikkate alın. Şablonda veya iş parçasında hasara neden olmayın.

İstediğiniz freze derinliğini ayarlayın.

Elektrikli el aletini çalıştırın ve işlenecek yüzeye hareket ettirin.

Freze işlemi tamamlandıktan sonra elektrikli el aletini kapatın.

▶ Freze tam olarak durmadan elektrikli el aletini elinizden bırakmayın. Serbest dönüşteki uçlar yaralanmalara neden olabilirler.

Kopyalama kovanı ile frezeleme (bkz. Resimler E1–E3)

Kopyalama kovanı (20) yardımı ile örneklerin (modellerin) veya şablonların kenarlarını iş parçasına aktarabilirsiniz. Şablonun veya örneğin kalınlığına uygun kopyalama kovanı seçin. Kopyalama kovanının çıkıntı yapması nedeniyle şablonun en azından 8 mm kalınlığı olmalıdır (Bakınız: Resim E1).
▶ Freze çapı kopyalama kovanının iç çapından küçük olmalıdır.

Kayar plakanın (9) alt tarafından dört silindir başlı vidayı sökün ve kayar plakayı çıkarın.

Kopyalama kovanını (20) kayar plakaya takın (bkz. Resim E2).

Kayar plakayı tekrar taban levhasına (10) fazla sıkmadan vidalayın. Kayar plaka henüz serbestçe hareket edebilmelidir.

Frezenin ortası ile kopyalama kovanının kenarı arasındaki mesafenin her yerde eşit olabilmesi için, gerekiyorsa

74 | Türkçe

kopyalama kovanı ve kayar plaka birbirlerine merkezlenmelidir.

• Kayar plakayı, freze ve kopyalama kovanı kayar plakanın deligiğine merkezleme yapacak biçimde doğrultun (bkz. Resim E3).
• Kayar plakayı bu pozisyonda tutun ve tespit vidalarını sıkın.

Kopyalama kovanı (20) ile frezeleme yapmak için aşağıdaki işlem adımlarını gerçekleştirin:

- Kopyalama kovanı (20) takılı elektrikli el aletini şablona yerleştirin.

- Çıkıntı yapan kopyalama kovanlı elektrikli el aletini yan taraftan bastırarak şablon boyunca hareket ettirin.

Kenar veya kalıp frezeleme (Bakınız: Resim F)

Paralellik mesnedi olmadan kenar veya kalıp frezeleme işleminde frezenin bir kılavuz pim veya bir rulmanla donatılmış olması gerekir.

Çalışır durumdaki elektrikli el aletini yan taraftan kılavuz pim veya rulman işlenecek iş parçası kenarına dayanıncaya kadar iş parçasına yönlendirin.

Elektrikli el aletini iş parçası kenarı boyunca hareket ettirin. Bu sırada dik açılı oturmaya dikkat edin. Aşırı bastırma kuvveti iş parçasının kenarında hasara neden olabilir.

Paralellik mesnedi ile frezeleme (Bakınız: Resim G)

Kenara paralel kesme işlemi için bir paralellik mesnedi (21) takabilirsiniz.

Paralellik mesnedini (21) freze gövdesine (2) tırtıllı vidayla (4) sabitleyin.

Paralellik mesnedindeki (22) kelebek vida ile istediğiniz dayanma derinliğini ayarlayın.

Çalışır durumdaki elektrikli el aletini paralellik mesnedine eşit ve yandan uyguladığınız bastırma kuvveti iş parçası kenarı boyunca hareket ettirin.

Yardımcı kılavuz ile frezeleme (Bakınız: Resim H)

Yardımcı kılavuz (23) kılavuz pimsiz veya rulmansız frezelerle kenarların frezelenmesine yarar.

Yardımcı kılavuzu freze gövdesine (2) somunla (4) sabitleyin.

Elektrikli el aletini eşit besleme kuvveti ile iş parçası kenarı boyunca hareket ettirin.

Yanal mesafe: Kazınacak malzeme miktarını değiştirmek için iş parçası ile kayıcı makara (26) arasındaki yanal mesafeyi yardımcı kılavuzda (23) ayarlayabilirsiniz.

Kelebek vidayı (24) gevşetin, kelebek vidayı (25) çevirerek yanal mesafeyi ayarlayın ve kelebek vidayı (24) tekrar sıkın.

Yükseklik: Kullanılan frezeye ve iş parçası kalınlığına bağlı olarak yardımcı kılavuzun dikey doğrultusunu ayarlayın.

Yardımcı kılavuzdaki somunu (4) gevşetin, yardımcı kılavuzu istediğiniz pozisyona itin ve vidayı tekrar sıkın.

Bakım ve servis

Bakım ve temizlik

▶ Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

▶ İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma aralıklarını temiz tutun.

Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik nedenlerinden dolayı bu tertibat Bosch'den veya Bosch elektrikli el aletleri yetkili servisinden temin edilmelidir.

Müşteri servisi ve uygulama danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünümler ve yedek parçalara ilişkin bilgiler ayrıca şu adreste bulunabilir: www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi, ürünlerimiz ve aksesuarları hakkındaki sorularınızda size yardımcı olmaktan mutluluk duyacaktır.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

Türkiye

Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.

Tersane cd. Zencefil Sok.No:6 Karaköy

Beyoğlu / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bağrı açıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9

Selçuklu / Konya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Akgül Motor Bobinaj San. Ve Tic. Ltd. Şti

Alaaddinbey Mahallesi 637. Sokak No:48/C Nilüfer / Bursa

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kocasinan / KAYSERİ

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli / İzmir

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi

ve Ticaret Ltd. Şti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydinevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Çözüm Bobinaj

Küsget San.Sit.A Blok 11Nolu Cd.No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Onarım Bobinaj

Raif Paşa Caddesi Çay Mahallesi No:67

İskenderun / HATAY

Tel.: [phone]

E-mail: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San ve Tic. Ltd. Şti

Beylikdüzü Sanayi Sit. No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

İŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez / ADANA

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Diğer servisleri şu adreste bulabilirsiniz:

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir.

Elektrikli el aletlerini evsel çöplerin içine atmayın!

Sadece AB ülkeleri için:

Eski elektrikli el aletleri ve elektronik aletlere ilişkin 2012/19/EU sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuklarına uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.

Atık elektrikli ve elektronik ekipmanlar, uygunsuz şekilde bertaraf edildikleri takdirde, olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkilere yol açabilir.

Polski
