| Өнім түрі | Жылжымалы фреза (қолмен фрезерлеу) |
| Бренд | Bosch |
| Модель | GLF 55-6 Professional |
| Номиналды жұтылатын қуат | 550 Вт |
| Бос жүріс жылдамдығы | 33 000 айн/мин |
| Аспап ұстағыш (қысқыш) | 6 мм (1/4 дюйм) |
| EPTA-Процедура 01:2014 бойынша салмақ | 1,4 кг |
| Қорғаныс дәрежесі | II (қос оқшаулау) |
| Негізгі қолданылуы | Ойықтар, шеттер, профильдер, сопақ тесіктер, ағаш, пластмасса және жеңіл құрылыс материалдарында көшірме фрезерлеу |
| Тереңдікті реттеу | Градуирленген шкала және бұрама бұранда |
| Жинақтағы керек-жарақтар | Ашық кілт 10 мм, ашық кілт 17 мм, қысқышы бар қосқыш гайка, сору адаптері |
| Қосымша керек-жарақтар | Көшірме сақинасы, параллель тоқтатқыш, сырғанау бағыттауыш, сору шлангісі |
| Дыбыс қысымы деңгейі | 86 дБ(А) |
| Дыбыс қуаты деңгейі | 94 дБ(А) |
| Діріл (жалпы мән a_h) | 3,0 м/с² (белгісіздік K=1,5 м/с²) |
| Қоректену | 230 В (220 В бейімделген) |
| Фреза түрлері | Жұмсақ материалдарға арналған HSS, қатты және абразивті материалдарға арналған карбид |
| Ұсынылатын фрезерлеу бағыты | Қарсы фрезерлеу (фреза айналымының кері бағыты) |
| Күтім | Желдету саңылауларын тазалау, қоректену кабелін тек Bosch немесе уәкілетті қызмет көрсету орталығы ауыстыруы керек |
| Кәдеге жарату | Тұрмыстық қоқыспен бірге тастамаңыз; WEEE директивасы бойынша қайта өңдеңіз |
Жиі қойылатын сұрақтар - GLF 55-6 Professional BOSCH
Пайдаланушылардың сұрақтары туралы GLF 55-6 Professional BOSCH
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз фрезер PDF форматында тегін! Нұсқаулықтарыңызды табыңыз GLF 55-6 Professional - BOSCH және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. GLF 55-6 Professional брендінің BOSCH.
ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GLF 55-6 Professional BOSCH
kk Пайдалану наскаульнының
тупнускасы
Еуразия экономикалык одағына (Кеден одағына) муше
мемлекеттер аумағында
колданылады
Өндірушінің өнім үшін қарастырған пайдалану қужаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар.
Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.
Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.
Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

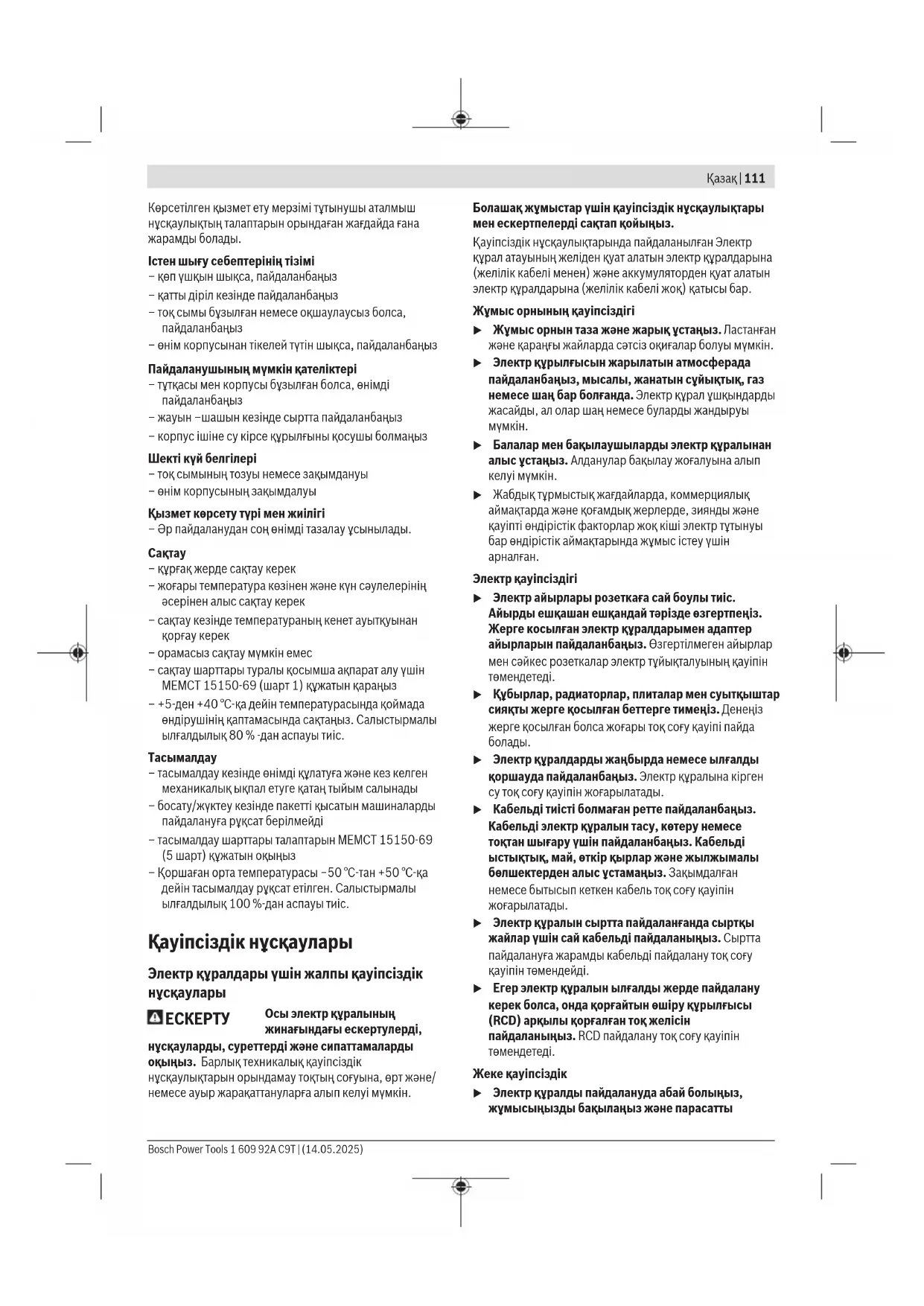

Өнімді пайдалану мерзімі
Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.
Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.
Істен шығу себептерінің тізімі
- көп үшкын шықса, пайдаланбаңыз
- қатты діріл кезінде пайдаланбаныз
– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
– өнім корпусынан тікелей түтін шықса, пайдаланбаныз
Пайдаланушының мүмкін қателіктері
– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
- жауын - шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз
Шекті күй белгілері
- ток сымының тозуы немесе закымдануы
- өнім корпусының закымдалуы
Қызмет көрсету түрі мен жилігі
- Әр пайдаланудан соң әнімді тазалау ұсынылады.
Сактау
- курғақ жерде сақтау керек
– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
– сактау кезінде температураның кенет ауыткуынан корғау керек - орамасыз сактау мумкін емес
– сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150-69 (шарт 1) кужатын караңыз - +5-ден +40 °C-ка дейін температурасында қоймада өндірушінің қаптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.
Тасымалдау
- тасымалдау кезінде өнімді құлатуға және кез келген
механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүқсат берілмейді - тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5 шарт) кужатын окыңыз
- Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау руксат етілген. Салыстырмалы ылғалдылық 100 %-дан аспауы тиіс.
Қауіпсіздік нұсқаулары
Электр құралдары үшін жалпы қауіпсіздік нұсқаулары
ECKEPTY
Осы электр куралының жинағындағы ескертулерді,
нускауларды, суреттерді және сипаттамаларды
окыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жаракаттануларға алып келуі мүмкін.
Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.
Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.
Жұмыс орнының қауіпсіздігі
Жумыс орнын таза және жарык устаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
▶ Балалар мен бақылаушыларды электр құралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.
Электр қауіпсіздігі
Электр айырлары розеткаға сай боулы тиіс.
Айырды ешкашан ешкандай тәрізде өзгертпеңіз.
Жерге косылған электр құралдарымен адаптер
айырларын пайдаланбаңыз. Өзгертілмеген айырлар
мен сәйкес розеткалар электр түйықталуының қауіпін
темендетеді.
▶ Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз жерге қосылған болса жоғары ток соғу қауіні пайда болады.
Электр куралдарды жанбырда немесе виггалды коршауда пайдаланбаңыз. Электр куралына кірген су ток соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе токтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс үстамаңыз. Зақымдалған немесе бытысып кеткен кабель ток соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.
Жеке қауіпсіздік
Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты
112|Қазақ
пайдаланыңыз. Электр күралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр күралын пайдалану кезінде аңсыздық ауыр жеке жақақаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырганбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жаракаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын белігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп куш істетпеціз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеціз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе үзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шанға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жақсы білгеннен соң
масайрап кетпей қауіпсіздік принциптерін елемей
отырмаңыз. Абайсыз арекет секунд ішінде ауыр
жаракаттануға алып келуі мумкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану женіндегі нускаулыкқа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және орган қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр куралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі
нүсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.
Электр куралдарын пайдалану және күту
▶ Куралды аса көп жуктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткышы дурыс емес электр куралын пайдаланбацыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жендеу кажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын қоймаға қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр күралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр куралдарын мен керек-жарактарын укыпты кутіңіз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр куралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар куралды пайдаланудан алдын жөнденіз. Электр куралдарының дұрыс күтілмеуі жазатайым окифаларға себеп болып жатады.
Кескіш аспаптарды откір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері откір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр құралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен кармау беттерін күргақ, таза және май мен ластан таза устаңыз. Сырғанақ қолтутқалар мен кармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.
Кызмет көрсету
Электр куралына маманды жөндеуші тек бірдей косалқы бөлшектермен қызмет көрсетуі керек. Бүл
электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Шеттік фрезалар үшін қауіпсіздік нусқаулары
Электр куралын тек окшауланған беттерінен устаңыз, себебі кескіш өз сымына тиіп қалуы мүмкін. Қосулы сымды кесіп алу нәтижесінде электр куралының ашық металл бөліктері іске қосылып, пайдаланушыны ток соғуы мүмкін.
▶ Дайындаманы тұрақты ретте ұстау үшін бекіту және тіреу үшін қамыт немесе басқа жолын пайдаланыңыз. Дайындаманы қолмен немесе денеге тіреп ұстау оны тұрақты емес қылып бақылау жоғалуына алып келуі мүмкін.
▶ Фрезаның рукçat etiİlген aйналу жилігі кем дегенде электр құралында белгіленген максимальды айналу жилігіне сәйкес келуі тиіс. Рукçat etiİlген шамадан жылдам айналатын фреза жарылуы және ұшып кетуі мүмкін.
▶ Фрезалар немесе баска жабдықтар электр күралыңыздың аспап патронына (қысқыш) сәйкес болуы керек. Электр күралының аспап патронына дұрыс түрмауынан алмалы-салмалы аспабка соғылып айналады, қатты дірілдейді және бақылауды жоғалтуға әкелуғ мүмкін.
Электр құралын дайындамаға тек қосулы күйде апарыңыз. Әйтпесе электр құралы дайындамаға ілініп кері соғу қаупі пайда болады.
▶ Метал заттар, шеге немесе бурандалар устінен фрезаны жүргізбеніз. Фрезалар зақымдалып қатты дірілдеуге алып келуі мүмкін.
Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға немесе ток соғуына алып келуі мүмкін.
▶ Ђтпес немесе зақымдалған фрезаларды пайдаланбаңыз. Ђтпес немесе зақымдалған фрезалар жоғары үйкеліс, қысылып қалу және теңгерімсіздікке алып келуї мүмкін.
Электр куралын жерге коюдан алдын оның
токтауын күтіңіз. Алмалы-салмалы аспап ілініп электр
курал бақылауының жоғалтуына алып келуі мумкін.
Өнім және куат сипаттамасы
Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау токтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.
Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.
Тағайындалу бойынша қолдану
Электр куралы берік тірелген куйде ағаш, пластмасса мен жеңіл кұрылыс материалдарында ойык, қырлар, профильдерді және кесіктерді фрезерлеуге және копир бойынша фрезерлеуге арналған.
Бейнеленген курамды бөлшектер
Көрсетілген құрамды бөлшектердің нөмірлері графикалық беттегі электр құралының көрсетіліміне қатысты болып келеді.
(1) Жетек блогы
(2) Курастырылған негіз
(3) Сырғақ түйіспе ұстағышы
(4) Фреза устағышының гайкасы
(5) Жонка бағыттауышы
(6) Курастырылған негізге арналған домалатпа буранда
(7) Фреза ^a)
(8) Цангалы кысқыштың салмалы гайкасы
(9) Сырғу тактасы
(10) Тірек тактасы
(11) Шансорғышка арналған адаптер
(12) Курастырылған негізге арналған қатпарлы бұранда
(13) Ажыраткыш
(14) Түтка (беті окшауланған)
(15) Фрезерлеу терендігін реттеу шкаласы
(16) Цангалы кыскыш
(17) Курал бекіткіші
(18) Айыр тәрізді кілт (10 мм) ^a)
(19) Айыр тәрізді кілт (17 мм) ^3)
(20) Көшіру төлкесі ^a)
(22) Параллель тірекке арналған қатпарлы бұранда ^a)
(23) Бағыттауыш көмекші құрал ^a)
(24) Көлденеңінен туралауды бекітуге арналған қатпарлы бұранда ^a)
(25) Бағыттауыш көмекші құралды көлденеңінен туралауға арналған қатпарлы бұранда ^a)
(26) Бағыттауыш ролик ^a)
a) Бейнеленген немесе сипатталған керек-жарактар стандартты жеткізілім жиынтығымен қамтылмайды. Толық керек-жарактарды біздің керек-жарактар бағдарламасынан табасыз.
Техникалық мәліметтер
| Жиек фрезасы GLF 55-6 | ||
| Өнім нөмірі | 3 601 FAO 0.. | |
| Номиналды тұтынылатын куат Вт 550 | ||
114|Қазақ
Жиек фрезасы GLF 55-6
| Бос журіс күйіндегі айналу жилігі | мин ^-1 | 33 000 |
| Күрал бекіткіші мм | дюйм | 6 14 |
| СалмағыEPTA-Procedure 01:2014 кужатына сай | кг 1,4 | |
| Корғаныс класы | ☐ /II |
Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бүл мәліметтерді өзгертуі мүмкін.
Мәндер өнімге байланысты взгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.
Шуыл және діріл туралы ақпарат
EN 62841-2-17 бойынша есептелген шуыл эмиссиясының көрсеткіштері.
Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдтете келесідей болады: дыбыстық қысым деңгейі 86 дБ(А); дыбыстық куат деңгейі 94 дБ(А). К дәлсіздігі = 3 дБ.
Кулак корфанысын тағыңыз!
Дірілдің жалпы мәндері a_h (үш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 62841-2-17 бойынша есептелген: a_h = 3,0 M/c^2 , K = 1,5 M/c^2 .
Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.
Берілген тербелу деңгейі мен шуыл шығару мәні электр кұралының негізгі жұмыстары үшін берілген. Егер электр кұрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.
Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін кұрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.
Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.
Жинау
▶ Барлык жумыстардан алдын электр куралының желілік айырын розеткадан шығарыңыз.
Жумыс куралын ауыстыру
▶ Фрезаларды орнату мен алмастыруда корғауыш колғанты кию ұсынылады.
Көлемді Bosch керек-жарактар бағдарламасына жататын түпнуска фрезаларды дилеріңізден алуға болады.
Фреза қорабын шешу (А суретін қараңыз)
Фрезаны орнатудан бұрын алдымен фреза қорабын (2) жетек блогынан (1) ажыратыңыз.
Катпарлы бурандаманы (12) фреза корабында (2) ашыңыз.
Жетек блогын жоғарыға тартыңыз.
Цангалы кыскышты алмастыру (В суретін караңыз)
Пайдаланылатын фрезаға байланысты фрезаны орнатудан бұрын салмалы гайканы цангалы қыскышпен (8) алмастыру керек.
Егер фрезаңыз ушін тиісті цангалы кыскыш алдын ала орнатылған болса, төмендегі бөлімдегі жұмыс қадамдарын орындаңыз.
Цангалы кыскыш (16) салмалы гайка ішінде азғантай бос орынмен орналасуы керек. Салмалы гайка (8) оңай орнатылуы тиіс. Егер салмалы гайка немесе цангалы кыскыш закымдалған болса, оны дереу алмастырыңыз.
Айыр тәрізді кілтті (18) құрал бекіткішіне (17) орнатыңыз (С1 суретін қараңыз).
Салмалы гайканы (8) сағат тілінің бағытына қарсы айыр тәрізді кілтпен (19) бұрап шығарыңыз.
Кажет болса, күрастырмас бұрын барлық орнатылатын бөліктерді жүмсақ шүберекпен немесе сығылған ауамен үрлеп тазартыңыз.
Жаңа салмалы гайканы құрал бекіткішіне (17) орнатыңыз.
Салмалы гайканы бос етіп тартыңыз.
▶ Кыскышты жаппа сомынмен фреза орнатылған болмаса, ешкашан тартып қоймаңыз. Әйтпесе қыскаш зақымдануы мүмкін.
Фрезаны орнату (C1 - C2 суреттерін караңыз)
Фрезаның пайдалану мақсатына байланысты түрлі модельдер мен сапада кол жетімді.
Фреза жылдам кесілетін болаттан дайындалған (HSS)
жүмсақ ағаш пен пластик сияқты жүмсақ метариалдарды өндеуге жарамды.
Катты куймалы кескішжиекті фрезалар (НМ) қатты ағаш және алюминий сияқты қатты және абразивті материалдарға жақсы жарамды.
Bosch керек-жарактарының кең бағдарламасына жататын айрықша фрезаларды дилеріңізден алуға болады.
Тек аса таза фрезаларды пайдаланыңыз.
Курастырылған негізді монтаждау (А суретін қараңыз)
Фрезерлеу үшін фреза қорабын (2) жетек блогына (1) қайта орнату керек.
Катпарлы бурандаманы (12) фреза корабында (2) ашыңыз.
Жетек блогын (1) фреза корабына (2) жылжытыңыз.
Катпарлы буранданы (12) фреза корабында (2) жабыңыз.
Нускау: кулакты буранданы (12) және домалатпа буранданы (6) бір-біріне алмастыруға болады.
▶ Әрқашан орнатудан кейін жетек блогының фрезерлеу қорабында берік түрганын тексеріңіз.
Шанды/жоңканы сору
Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шанға тию және шанды жуту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.
- Мумкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз.
- Жумыс орнының жақсы желдетілуіне көз жеткізіңіз.
- P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.
Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.
Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.
Шаңсорғышты жалғау (І суретін қараңыз)
Шаңсорғышқа арналған адаптерді (11) алдыңғы жақтан электр құралына салыңыз. Ол шерту дыбысымен тіреледі. Адаптерді (11) алып тастау үшін буйірінен ұстан, алға қарай тартыңыз.
Сорғыш шлангіні (Ø 35 мм) (28) (керек-жарак) монтаждалған сору адаптеріне (27) енгізіңіз. Сорғыш шлангіні (28) шаңсорғышка (керек-жарак) жалғаныз.
Шансорғыш өнделетін материалға сәйкес келуі қажет. Денсаулыққа зиянды, обыр тұғызатын немесе құрғақ шаң үшін арнайы шаңсорғышты пайдаланыңыз.
Пайдалану
Желі куатына назар аударыңыз! Ток кезінің куаты электр куралының зауыттық тактайшасындағы мәліметтерге сай болуы қажет. 230 В белгісімен белгіленген электр куралдармен 220 В жұмыс істеуге болады.
Кесу терендігін орнату
▶ Кесу терендігін орнатуды тек электр кұрылғы өшірулі кезде орындау керек.
– Фрезасы орнатылған электр құралын өнделетін
дайындамаға қойыңыз.
– Фрезерлеу терендігінің шкаласы (15) арқылы қажетті фрезерлеу терендігін қолмен немесе домалатпа бұранданың (6) көмегімен реттеу үшін құрастырылған негіздегі (2) құлақты бұранданы (12) қайтадан ашыңыз.
- Курастырылған негіздегі (2) кулақты бұранданы (12) жабыңыз.
– Фрезерлеу терендігінің орнатылған параметрін тәжірибе өткізу арқылы тексеріңіз және кажет болса, түзетіңіз.
Icke косу
Косу/өшіру
Электр құралын қосу үшін ажыратқышты (13) I күйіне орнатыңыз.
Электр құралын өшіру үшін ажыратқышты (13) 0 күйіне орнатыңыз.
Пайдалану бойынша нускаулар
▶ Фрезаларды соктығысудан және сокқыдан
қорғаңыз.
▶ Барлық жумыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Фрезерлеу бағыты мен фрезерлеу процесі (D суретін караңыз)
▶ Фрезерлеу процесін унемі фрезаның (7) айналу бағытына қарсы орындау керек (кері қозғалыс). Қозғалыс бағытымен (синхронды қозғалыс) фрезерлеу кезінде электр құралын қолмен жүргізуге болады.
Электр құралын тек орнатылған фрезерлеу қорабымен (2) пайдаланыңыз. Электр құралының бақылауын жоғалту жақақттануларға алып келуі мүмкін.
Нускау: Фреза (7) негізгі тактадан (10) әрдайым шығып тұруына көз жеткізіңіз. Шаблон немесе дайындаманы қазымдамаңыз.
Керекті фрезерлеу терендігін реттеңіз.
Электр куралын косып өнделетін жайға апарыңыз.
Фрезерлеуден сон электр куралын өшіріңіз.
▶ Фрезер толык токтағанша электр құралын алып қоймаңыз. Әлі айналып түрган алмалы-салмалы аспаптар жақақаттануларға алып келуі мүмкін.
Көшіру гильзасымен фрезерлеу (E1–E3 суреттерін қараңыз)
Көшіру гильзасының (20) көмегімен контурларды үлгілер мен шаблондардан бөлшекке түсіре аласыз.
Шаблон немесе үлгі қалынддығына сәйкес көшіру гильзасын таңданыз. Көшіру гильзасының шығып тұратын бийктігінен шаблон қалынддығы 8 мм-ден кем болмауы керек (E1 суретін қараңыз).
▶ Көшіру гильзасының ішкі диаметрінен кіші болатын фреза диаметрін тандаңыз.
Сырғу тақтасының (9) астыңғы жағындағы төрт цилиндрлік бұранданы бұрап шығарып, сырғу тақтасын алып тастаңыз.
Көшіру гильзасын (20) сырғу тақтасына енгізіңіз (E2 суретін қараңыз).
116|Қазақ
Сырғу тактасын қайтадан тірек тактасына (10) бос етіп бұрал бекітіңіз. Сырғу тактасы еркін жылжуы тиіс.
Фреза ортасынан көшіру гильзасының жиегіне дейін бірдей арақашықтық болуы үшін, қажет болса, көшіру гильзасы мен сырғу тақтасын өзара ортаға келтіру керек.
– Сырғу тактасын фреза мен көшіру гильзасы сырғу тактасы саңылауының ортасына келетіндей етіп туралаңыз (ЕЗ суретін қараңыз).
- Сырғу тактасын осы күйде ұстан тұрып, бекіткіш бұрандаларды мыктап тартыңыз.
Көшіру гильзасымен (20) фрезерлеу үшін келесідей әрекет етіңіз:
- Электр куралын көшіру гильзасымен (20) шаблонға қойыңыз.
– Шығыңқы көшіру гильзасы бар электр құралын бүйірінен қысу арқылы шаблон бойымен жүргізіңіз.
Шеттік немесе пішіндік фрезалар (F суретін қараңыз)
Параллель тірексіз жиектерді және профидьдерді фрезерлеу кезінде фреза бағыттағыш шетмойынмен немесе шарикті подшипникпен жабдықталуы керек.
Косылған электр аспапты бағыттағыш шетмойын немесе шарикті подшипник дайындаманың өңделетін жиегіне тірелетіндей етіп қойыңыз.
Электр куралын дайындама шеті жағалай басқарыңыз.
Сонымен қатар, тік бұрышты қойылуын қадағалаңыз. Тым қатты күш түсірген жағдайда дайындама жиегі зақымдануы мүмкін.
Параллель тірекпен фрезерлеу (G суретін караңыз)
Жиекке параллель кесу үшін параллель тіректі (21) орнатуға болады.
Параллель тіректі (21) фреза корабына (2) домалатпа басты бурандамен (4) бекітіңіз.
Параллель тіректегі (22) қатпарлы бұрандамен қажетті тіреу терендігін реттеңіз.
Косылған электр күралын біркелкі алға қарай жүріспен және параллель тіректі бүйірінен қысу арқылы дайындама жиегінің бойымен жүргізіңіз.
Фрезалар бағыттауышпен (Н суретін қараңыз)
Жылжыту көмекшісі (23) бағыттауыш цапфа немесе шарлы мойынтірексіз фрезалармен шеттерді фрезерлеуге арналған.
Бағыттауышты фрезерлеу қорабында (2) сомынмен (4) бекітіңіз.
Электр куралын бірдей ретте жылжытып дайындама шеті жағалай басқарыңыз.
Жан аралык: Материал алудың көлемін өзгерту үшін дайындама мен сырғанак дөңгелек(26) арасындағы жан аралықты жылжыту көмекшісінде (23) реттеңіз.
Қатпарлы бұранданы (24) босатып, керекті жан аралықты қатпарлы бұранданы (25) бұрап орнатып, қатпарлы бұранданы (24) қайта бұрап бекітіңіз.
Биіктігі: Пайдаланған фрезаға және өнделетін дайындамаға байланысты жылжыту көмекшісінің вертикалды бағытталуын орнатыңыз.
Сомынды (4) бағыттауышта босатып, бағыттауышты керекті күйге жылжытып бұранданы тартып қойыңыз.
Техникалық күтім және қызмет
Кызмет көрсету және тазалау
Барлык жумыстардан алдын электр куралының желілік айырын розеткадан шығарыңыз.
▶ Лайыкты әрі қауіпсіз түрде жұмыс істей алу үшін, электр құралды және желдету саңылауларын таза қалыпта устаңыз.
Егер байланыс сымын алмастыру кажет болса, кауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.
Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тикіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.
Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы акларатты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.
Егер түтынушы сатып алатын өнімдер әлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы ақпарат берілуі тиіс.
Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:
– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар ез бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туRALЫ ақпаратты сатып алушыға беруге міндетті;
– Идентификациялық сипаттары жоқ (жоғалған),
жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар
және пайдалану бойынша нұсқаулығы (кітапшасы),
міндетті сәйкестік сертификаты немесе сәйкестік
белгісі жоқ өнімдерді сатуға тыйым салынады.
Тутынушыға қызмет көрсету және пайдалану кеңестері
Кызмет көрсету орталық өнімді жәндеу және күтім, сондай-ақ қосалқы бөлшектер туралы сұрақтарыңызға жауап береді. Құрамалық сызбаны және қосалқы бөлшектер бойынша деректерді келесі сайтта таба аласыз: www.bosch-pt.com
Күралды пайдалану бойынша кеңес беретін Bosch қызметкерлер тобы өнімдеріміз және оларға арналған қосалқы бөлшектер бойынша сұрақтарыңызға жауап беруге дайын.
Сурактарыңызды қойғаныңызда және қосалқы бөлшектерге тапсырыс бергеніңізде әрқашан міндettі түрде өнімнің зауыттық такташасындағы 10-санды өнім нөмірін атаңыз.
Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
Қазақстан
Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:
"Роберт Бош" (Robert Bosch) ЖШС
Алматы к.,
Казакстан Республикасы
050012
Муратбаев к., 180 үй
"Гермес" БО, 7 кабат
Тел.: +7 (727) 331 31 00
Факс: +7 (727) 233 07 87
E-Mail: ptka@bosch.com
Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз
Сервистік орталыктардың мекенжайларын мунда таба аласыз:
Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкқан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:
- механикалык закымдардың жоктығы;
– пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоқтығы;
– пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
– біліксіз жәндеу белгілерінің жоктығы.
Кепілдік төмендегі жағдайларда қолданылмайды:
– форс-мажор жағдайларына байланысты кез келген сынықтар;
– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.
Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпы тозу нәтижесінде қажеттілігі туындаган жәндеу кепілдік аасына кірмейді:
- табифи тозу (ресурстың толық пайдаланылуы);
– қате орнату, руксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;
– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің, пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулагышының қараюы немесе көмірленуі.)
Кэдеге жарату
Электр куралдар, жабдыктар және бумаларын айналаны коргайтын кәдеге жаратуға апару кажет.
Электр куралдарды уй кокысына тастамаңыз!
Тек қана ЕО елдері үшін:
Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық зандарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.
Лайыксыз түрде кәдеге жаратылған жағдайда, ескі электр және электрондық құралдар, оларда қауіпті заттардың бар болуы ықтималдығы себебінен, қоршаған ортаға және адамдардың денсаулығына қауіпті түрде әсер етуі мүмкін.
