| Tipo de produto | Tupia (fresadora manual) |
| Marca | Bosch |
| Modelo | GLF 55-6 Professional |
| Potência nominal absorvida | 550 W |
| Rotação em vazio | 33 000 rpm |
| Porta-ferramenta (mandril) | 6 mm (1/4 pol.) |
| Peso conforme EPTA-Procedure 01:2014 | 1,4 kg |
| Índice de proteção | II (dupla isolação) |
| Usos principais | Ranhuras, bordas, perfis, furos oblongos, fresagem por cópia em madeira, plásticos e materiais de construção leves |
| Ajuste de profundidade | Escala graduada com parafuso serrilhado |
| Acessórios incluídos | Chave de boca 10 mm, chave de boca 17 mm, porca de conexão com mandril de aperto, adaptador de aspiração |
| Acessórios opcionais | Anel de cópia, guia paralelo, guia deslizante, mangueira de aspiração |
| Nível de pressão sonora | 86 dB(A) |
| Nível de potência sonora | 94 dB(A) |
| Vibrações (valor total a_h) | 3,0 m/s² (incerteza K=1,5 m/s²) |
| Alimentação | 230 V (adaptável 220 V) |
| Tipo de fresas | HSS para materiais macios, metal duro para materiais duros e abrasivos |
| Sentido de fresagem recomendado | Fresagem em oposição (sentido inverso da rotação da fresa) |
| Manutenção | Limpar as ranhuras de ventilação, substituir o cabo de alimentação apenas pela Bosch ou assistência técnica autorizada |
| Eliminação | Não descartar com o lixo doméstico; reciclar conforme diretiva WEEE |
Perguntas frequentes - GLF 55-6 Professional BOSCH
Perguntas dos utilizadores sobre GLF 55-6 Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fresadora em formato PDF gratuitamente! Encontre o seu manual GLF 55-6 Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GLF 55-6 Professional da marca BOSCH.
MANUAL DE UTILIZADOR GLF 55-6 Professional BOSCH
Português ...... Página 28
Italiano ...... Pagina 33
Nederlands......Pagina 39
Dansk ...... Side 44
(9) Placa deslizante
(10) Placa base

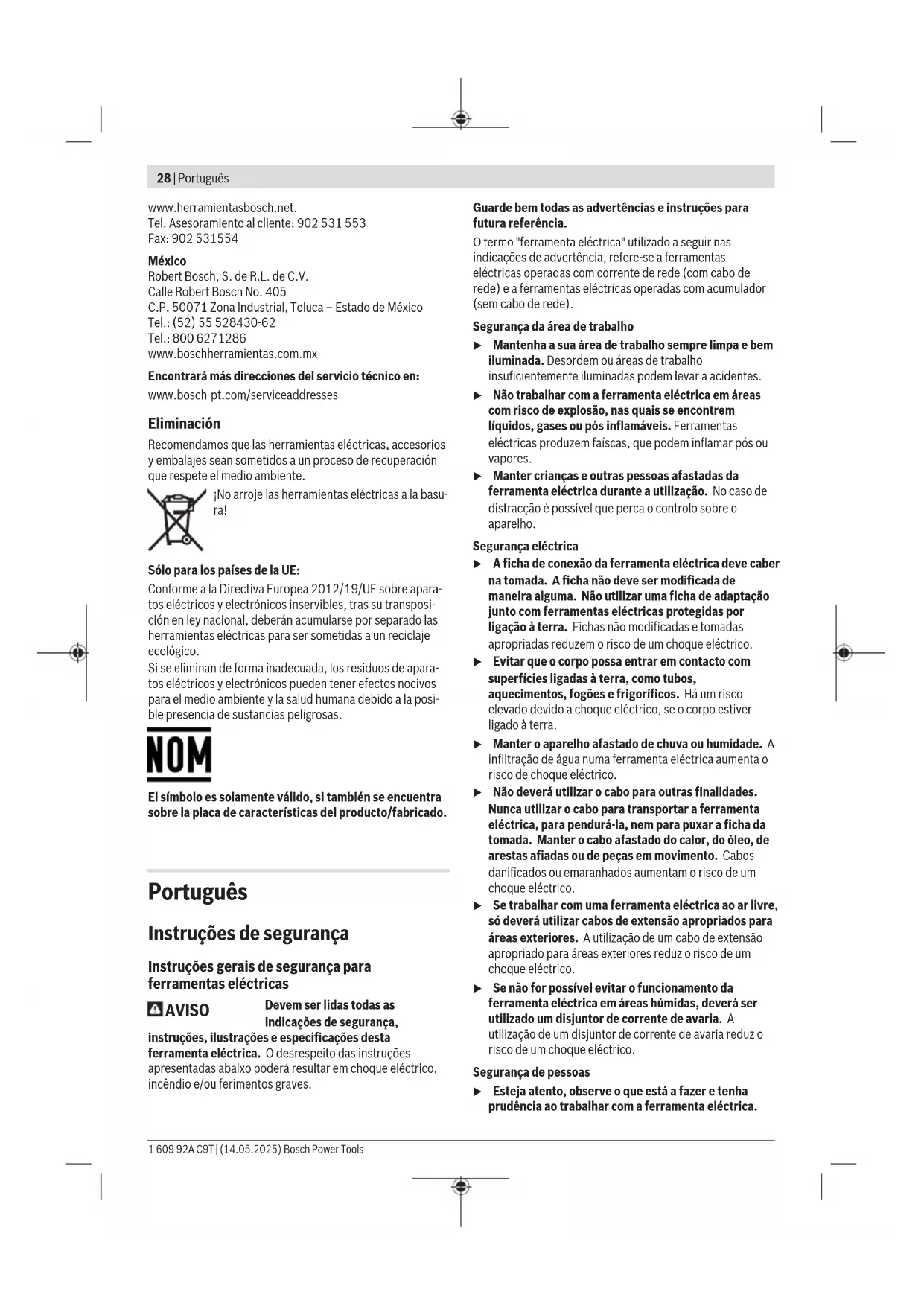

Instruções de segurança
Instruções gerais de segurança para ferramentas eléctricas
AVISO
Devem ser lidas todas as indicações de segurança,
instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.
Guarde bem todas as advertências e instruções para futura referência.
O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.
Segurança eléctrica
A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica.
Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
- Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.
Utilização e manuseio cuidadoso de ferramentas eléctricas
▶ Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
- Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho.
Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
▶ Manter as ferramentas de corte afiadas e limpas.
Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Instruções de segurança para minitupias
▶ Segure a ferramenta elétrica somente nas superfícies de agarrar isoladas, uma vez que o cortador pode entrar em contacto com o seu próprio cabo. O corte de um fio "sob tensão" irá colocar as partes metálicas expostas da ferramenta elétrica "sob tensão" e pode dar um choque elétrico ao operador.
▶ Use grampos ou outra forma prática para fixar e suportar a peça numa plataforma estável. Segurar a peça com a mão ou contra o seu corpo deixa-a instável e pode levar à perda de controlo.
O número de rotações admissível da fresa deve ser no mínimo tão alto quanto o número de rotações máximo indicado na ferramenta elétrica. As fresas que rodam mais depressa do que o admissível podem quebrar e ser projetadas.
Fresas ou outros acessórios devem caber exatamente no encabadouro da ferramenta (pinça de aperto) da sua ferramenta elétrica. Ferramentas acopláveis, que não cabem exatamente no encabadouro da ferramenta
30 | Português
elétrica, giram irregularmente, vibram fortemente e podem levar à perda de controlo.
Só conduzir a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada.
▶ Nunca passe a fresa por cima de objetos de metal, pregos ou parafusos. A fresa pode ficar danificada e fazer aumentar as vibrações.
▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico.
- Não utilize fresas embotadas ou danificadas. Fresas embotadas ou danificadas causam elevada fricção, podem emperrar e levar a desequilíbrio.
Espere que a ferramenta elétrica pare completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica.
Descrição do produto e do serviço
Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.
Respeite as figuras na parte da frente do manual de instruções.
Utilização adequada
A ferramenta elétrica destina-se a fresar e a fresar por cópia, numa base fixa, ranhuras, arestas, perfis e furos oblongos em madeira, plástico e materiais leves.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
(1) Unidade de acionamento
(2) Cesto de fresar
(3) Suporte para carvão de lixar
(4) Porca para guia de fresagem
(5) Defletor de limalhas
(6) Parafuso serrilhado para cesto de fresar
(7) Fresa ^a)
(8) Porca de capa com pinça de aperto
(9) Placa deslizante
(10) Placa de base
(11) Adaptador para aspiração de pó
(12) Parafuso de orelhas para cesto de fresar
(13) Interruptor de ligar/desligar
(14) Punho (superfície do punho isolada)
(15) Escala de ajuste da profundidade de fresagem
(16) Pinça de aperto
(17) Encabadouro da ferramenta
(18) Chave de bocas (10 mm) ^a)
(19) Chave de bocas (17 mm) ^a)
(20) Manga de copiar ^a)
(21) Guía paralela ^a)
(22) Porca de orelhas para guia paralela ^a)
(23) Guias ^a)
(24) Porca de orelhas para fixação do alinhamento horizontal ^a)
(25) Porca de orelhas para alinhamento horizontal da guia ^a
(26) Rolo de deslize ^a)
(27) Adaptador de aspiração ^a)
(28) Mangueira de aspiração ^a)
a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Dados técnicos
| Fresadora de arestas GLF 55-6 | ||
| Número de produto | 3 601 FAO 0.. | |
| Potência nominal absorvida W 550 | ||
| Número de rotações em vazio r.p.m. 33.000 | ||
| Encabadouro da ferramenta mm | 6 | |
| polegadas | 14 | |
| Peso conformeEPTA-Procedure 01:2014 | kg 1,4 | |
| Classe de proteção | / | |
Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar.
Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.
Informação sobre ruidos/vibrações
Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-17.
O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 86 dB(A); nível de potência sonora 94 dB(A). Incerteza K = 3 dB.
Utilizar proteção auditiva!
Valores totais de vibração a_h (soma dos vetores das três direções) e incerteza K determinada segundo
EN 62841-2-17: a_h = 3,0 ~m / s^2, K = 1,5 ~m / s^2 .
O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados
para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.
O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.
Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho. Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.
Montagem
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
Troca de ferramenta
Para colocar e trocar as fresas, é recomendado utilizar luvas de proteção.
Ferramentas de fresagem originais do vasto programa de acessórios Bosch podem ser adquiridas através do seu revendedor especializado.
Desmontar o cesto de fresar (ver figura A)
Antes de se poder colocar uma fresa, tem primeiro de se separar o cesto de fresar (2) do motor (1). Soltar a porca de orelhas (12) no cesto de fresar (2). Remover o motor puxando-o para cima.
Trocar a pinça de aperto (ver figura B)
Consoante a fresa usada, antes de colocar a fresa, tem de se trocar a porca de capa pela pinça de aperto (8).
Se já estiver montada a pinça de aperto correta para a fresa, seguir os passos de trabalho na secção.
A pinça de aperto (16) tem de assentar com alguma folga na porca de capa. A porca de capa (8) tem de ser fácil de montar. Se a porca de capa ou a pinça de aperto estiverem danificadas, deverão ser substituídas imediatamente. Colocar a chave de bocas (18) no encabadouro (17) (ver figura C1).
Desapertar a porca de capa (8) rodando-a para a esquerda com a chave de bocas (19).
Se necessário, todas as partes a serem montadas devem ser limpas com um pincel macio, ou com ar comprimido, antes da montagem.
Colocar a porca de capa nova no encabadouro (17).
Afrouxar a porca de capa.
Nunca apertar a pinça de aperto com a porca de capa, enquanto não estiver montada uma fresa. Caso contrário, pode danificar a pinça de aperto.
Colocar a fresa (ver figura C1 - C2)
Dependendo da aplicação, estão disponíveis ferramentas de fresagem de diversos modelos e qualidades.
As fresas de aço de corte rápido de alto rendimento (HSS) são adequadas para o processamento de materiais macios, como p. ex., madeira macia e plástico.
Fresas com gumes de metal duro (HM) são especialmente indicadas para materiais abrasivos e duros, como p. ex. madeira dura e alumínio.
Ferramentas de fresagem originais do vasto programa de acessórios Bosch podem ser adquiridas através do seu revendedor especializado.
Só utilizar ferramentas de fresagem limpas e em perfeitas condições.
Montar o cesto de fresar (ver figura A)
Para fresar é necessário voltar a montar o cesto de fresar (2) no motor (1).
Soltar a porca de orelhas (12) no cesto de fresar (2).
Nota: o parafuso de orelhas (12) e o parafuso serrilhado (6) podem ser trocados um com o outro.
▶ Depois da montagem verificar sempre se o motor fica bem assente no cesto de fresar.
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.
Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira).
Material que contém asbesto só deve ser processado por pessoal especializado.
- Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.
Observe as diretivas para os materiais a serem processados, vigentes no seu país.
Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.
Ligar a aspiração de pó (ver figura I)
Coloque o adaptador para a aspiração de pó (11) na ferramenta elétrica a partir da frente. Ele encaixa de forma
32 | Português
audível. Para retirar segure lateralmente o adaptador (11) e retire-o pela frente.
Insira uma mangueira de aspiração (∅ 35 mm) (28) (acessório) no adaptador de aspiração montado (27). Ligue a mangueira de aspiração (28) a um aspirador (acessório).
O aspirador de pó deve ser apropriado para o material a ser trabalhado.
Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.
Funcionamento
▶ Observar a tensão de rede! A tensão da fonte de corrente elétrica tem de coincidir com a que consta na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.
Ajustar a profundidade de fresagem
▶ O ajuste da profundidade de fresagem só pode ser feito com a ferramenta elétrica desligada.
- Colocar a ferramenta elétrica com a fresa montada sobre a peça a ser trabalhada.
- Abra novamente o parafuso de orelhas (12) no cesto de fresar (2), para ajustar a profundidade de fresagem desejada com base na escala de ajuste da profundidade de fresagem (15) ou manualmente ou com o parafuso serrilhado (6).
- Feche o parafuso de orelhas (12) no cesto de fresar (2).
- Verifique o ajuste efetuado da profundidade de fresagem mediante uma tentativa prática e se necessário corrija o mesmo.
Colocação em funcionamento
Ligar e desligar
Para ligar a ferramenta elétrica, colocar o interruptor de ligar/desligar (13) em I.
Para desligar a ferramenta elétrica, colocar o interruptor de ligar/desligar (13) em 0.
Instruções de trabalho
▶ Proteger as fresas contra golpes e pancadas.
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
Sentido e processo de fresagem (ver figura D)
A fresagem deve ocorrer sempre no sentido oposto ao da rotação da fresa (7) (sentido contrário). Se fresar no mesmo sentido da fresa (sentido igual) a ferramenta elétrica pode fugir-lhe da mão.
▶ Utilizar a ferramenta elétrica apenas com o cesto de fresar montado (2). A perda de controlo sobre a ferramenta elétrica pode causar ferimentos.
Nota: Certifique-se de que a fresa (7) está sempre saliente da placa de base (10). Não danificar o escantilhão ou a peça de trabalho.
Ajustar a profundidade de fresagem desejada.
Ligar a ferramenta elétrica e aproximar do local a trabalhar.
Desligar a ferramenta elétrica depois de fresar.
- Não depositar a ferramenta elétrica, antes que a fresa esteja completamente parada. Ferramentas de trabalho em funcionamento de inércia podem causar lesões.
Fresar com manga de copiar (ver figuras E1 - E3)
Com a ajuda da manga de copiar (20) é possível transferir contornos de modelos ou escantilhões para as peças.
Selecionar a manga de copiar em função da espessura do escantilhão ou da peça. Devido à altura saliente da manga de copiar, o escantilhão tem de ter uma espessura mínima de 8 mm (ver figura E1).
Escolher uma fresa com um diâmetro inferior ao diâmetro interno da manga de copiar.
Desenroscar os quatro parafusos de cabeça cilíndrica no lado de baixo da placa deslizante (9) e retirar a placa deslizante.
Colocar a manga de copiar (20) na placa deslizante (ver figura E2).
Voltar a aparafusar frouxamente a placa deslizante à placa de base (10). Ainda deve ser possível movimentar a placa deslizante sem problemas.
Para que a distância entre o centro da fresa e o rebordo da manga de copiar seja uniforme, é necessário centrar a manga de copiar e a placa deslizante entre elas.
- Alinhar a placa deslizante de forma a que a fresa e a manga de copiar fiquem centradas com a abertura da placa deslizante (ver figura E3).
- Manter a placa deslizante nesta posição e apertar bem os parafusos de fixação.
Para fresar com a manga de copiar (20), proceder da seguinte forma:
- Colocar a ferramenta elétrica com a manga de copiar (20) no escantilhão.
- Conduzir a ferramenta elétrica com a manga de copiar saliente, pressionando lateralmente, ao longo do escantilhão.
Fresar arestas ou formas (ver figura F)
Ao fresar arestas ou formas sem limitador paralelo, é necessário que a ferramenta de fresagem esteja equipada com um espigão de guia ou com um rolamento de esferas.
Aproximar a ferramenta elétrica ligada lateralmente da peça, até o espigão de guia ou o rolamento de esferas da fresa assentar na aresta da peça a ser trabalhada.
Conduzir a ferramenta elétrica ao longo da aresta da peça.
Assegurar um apoio no ângulo correto. Uma pressão demasiado alta pode danificar a aresta da peça.
Fresar com guia paralela (ver figura G)
Para cortar paralelamente à aresta, é possível montar uma guia paralela (21).
Fixar a guia paralela (21) ao cesto de fresar (2) com o parafuso serrilhado (4).
Com a porca de orelhas na guia paralela (22) ajustar a profundidade de encosto desejada.
Conduzir a ferramenta elétrica ligada com avanço uniforme e pressão lateral ao longo da guia paralela na aresta da peça.
Fresar com guia (ver figura H)
A guia (23) destina-se à fresagem de arestas com fresas sem espigão de guia ou rolamento de esferas.
Fixar a guia no cesto de fresar (2) com a porca (4).
Conduzir a ferramenta elétrica com avanço uniforme ao longo da aresta da peça.
Distância lateral: Para alterar a quantidade de remoção de material, é possível ajustar a distância lateral entre a peça e o rolete deslizante (26) na guia (23).
Soltar a porca de orelhas (24), ajustar a distância lateral desejada rodando a porca de orelhas (25) e voltar a apertar a porca de orelhas (24).
Altura: Mediante a fresa utilizada e a espessura da peça a ser trabalhada, ajustar o alinhamento vertical da guia.
Soltar a porca (4) na guia, empurrar a guia para a posição desejada e apertar novamente o parafuso.
Manutenção e assistência técnica
Manutenção e limpeza
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.
Brasil
Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195
Campinas, São Paulo
Tel.: 0800 7045 446
www.bosch.com.br/contato
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Outros endereços de serviço encontram-se em:
Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.
Não deitar ferramentas elétricas no lixo doméstico!
Apenas para países da UE:
De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
Se descartados de forma inadequada, os resíduos de equipamentos elétricos e eletrônicos podem ter efeitos nocivos ao meio ambiente e à saúde humana devido à possível presença de substâncias perigosas.
