Instruções de segurança

Instruções gerais de segurança para ferramentas eléctricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.

20 | Português

• Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
  ▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.

▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.

Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
- Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas eléctricas

▶ Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes

da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.

▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Instruções de segurança para tupias e minitupias

▶ Segure a ferramenta elétrica somente nas superfícies de agarrar isoladas, uma vez que o cortador pode entrar em contacto com o seu próprio cabo. O corte de um fio "sob tensão" irá colocar as partes metálicas expostas da ferramenta elétrica "sob tensão" e pode dar um choque elétrico ao operador.
▶ Use grampos ou outra forma prática para fixar e suportar a peça numa plataforma estável. Segurar a peça com a mão ou contra o seu corpo deixa-a instável e pode levar à perda de controlo.
O número de rotações admissível da fresa deve ser no mínimo tão alto quanto o número de rotações máximo indicado na ferramenta elétrica. As fresas que rodam mais depressa do que o admissível podem quebrar e ser projetadas.
Fresas ou outros acessórios devem caber exatamente no encabadouro da ferramenta (pinça de aperto) da sua ferramenta elétrica. Ferramentas acopláveis, que não cabem exatamente no encabadouro da ferramenta elétrica, giram irregularmente, vibram fortemente e podem levar à perda de controlo.
Só conduzir a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada.
- Não coloque as mãos na área de fresagem nem na fresa. Segure o punho adicional com a outra mão. Se ambas as mãos estiverem a segurar a fresadora, não poderão ser feridas pela ferramenta de fresagem.
▶ Nunca passe a fresa por cima de objetos de metal, pregos ou parafusos. A fresa pode ficar danificada e fazer aumentar as vibrações.

▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico.
▶ Não utilize fresas embotadas ou danificadas. Fresas embotadas ou danificadas causam elevada fricção, podem emperrar e levar a desequilíbrio.
Espere que a ferramenta elétrica pare completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica.
Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se a fresar e a fresar por cópia, numa base fixa, ranhuras, arestas, perfis e furos oblongos em madeira, plástico e materiais leves.

Com um de número de rotações reduzido e com as fresas correspondentes também podem ser trabalhados metais não ferrosos.

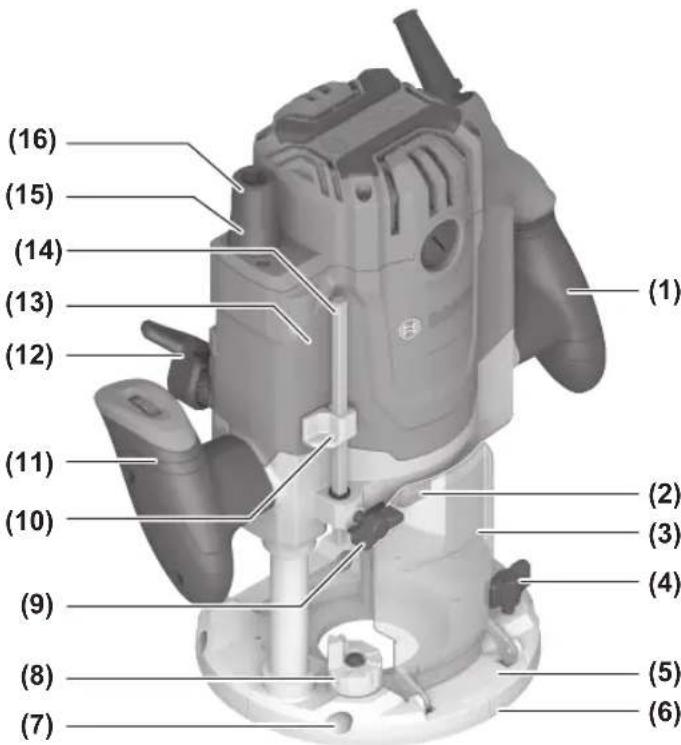

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Punho direito (superfície isolada)
(2) Tecla de bloqueio do veio
(3) Proteção contra aparas
(4) Parafuso de orelhas para barras de guia para guia paralela (2x)
(5) Placa de base
(6) Placa deslizante
(7) Encaixe para barras de guia para guia paralela
(8) Limitador escalonado
(9) Parafuso de orelhas para ajuste do limitador de profundidade
(10) Corrediça com marca de indexação
(11) Punho esquerdo (superfície isolada)

22 | Português

(12) Alavanca tensora para travamento da profundidade de fresagem

(13) Escala de ajuste da profundidade de fresagem

(14) Batente de profundidade

(15) Escala para ajuste fino da profundidade de fresagem

(16) Botão giratório para ajuste fino da profundidade de fresagem (unidade de imersão)

(17) Roda da pré-seleção da velocidade de rotação

(18) Fresa ^a)

(19) Interruptor de ligar/desligar

(20) Tecla de bloqueio e desbloqueio para o interruptor de ligar/desligar

(21) Chave de bocas (17 mm, 24 mm)

(22) Porca de capa com pinça de aperto

(23) Adaptador de aspiração (unidade de imersão)

(24) Parafuso serrilhado para adaptador de aspiração (2x)

(25) Mangueira de aspiração ( 35 mm) ^a)

(26) Adaptador de aspiração (unidade copiadora) ^a)

(27) Anel intermédio para adaptador de aspiração ^a)

(28) Guia paralela

(29) Parafuso de orelhas para ajuste aproximado da guia paralela

(30) Barra de guia para guia paralela

(31) Botão giratório para ajuste fino da guia paralela

(32) Cavilha de centrar

(33) Carril limitador ajustável para guia paralela

(34) Adaptador da manga de copiar SDS

(35) Parafuso de fixação para o adaptador da manga de copiar (2x)

(36) Alavanca de desbloqueio para o adaptador da manga de copiar

(37) Manga de copiar

(38) Unidade de imersão

(39) Parafuso de fixação para placa deslizante

(40) Punção de centragem ^a)

(41) Tampa de aspiração para processamento de cantos

(42) Roda guia ^a)

a) Este acessório não pertence ao volume de fornecimento.

Dados técnicos

Tupia GOF 20-12
Número de produto	3 601 F27 2..
Potência nominal absorvida W 2000
N.o de rotações em vazio r.p.m. 10000–25000
Pré-seleção da velocidade de rotação	●
Sistema de eletrónica constante	●

Tupia GOF 20-12

Ligação para aspiração de pó ●
Pinças de aperto	mm	8-12
compatíveis	polegadas	14-12
Curso do cesto de fresar mm 80
Peso ^A)	kg 6,3
Classe de proteção		/

A) Sem cabo de alimentação

Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar.

Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.

Montagem

Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.

Introduzir fresa (ver figura A)

Para colocar e trocar as fresas, é recomendado utilizar luvas de proteção.

Dependendo da aplicação, estão disponíveis ferramentas de fresagem de diversos modelos e qualidades.

As fresas de aço de corte rápido de alto rendimento

(HSS) são adequadas para o processamento de materiais macios, como p. ex., madeira macia e plástico.

Fresas com gumes de metal duro (HM) são especialmente indicadas para materiais abrasivos e duros, como p. ex. madeira dura e alumínio.

Ferramentas de fresagem originais do vasto programa de acessórios Bosch podem ser adquiridas através do seu revendedor especializado.

Só utilizar ferramentas de fresagem limpas e em perfeitas condições.

Se possível use fresas com um diâmetro da haste de 12 mm. Pode mudar a fresa se o motor de fresagem estiver inserido na unidade de imersão/unidade copiadora. Contudo recomendamos a troca de ferramenta com o motor de fresagem desmontado.

- Retire o motor de fresagem da unidade de imersão/unidade copiadora.

- Prima e mantenha premida a tecla de bloqueio do veio (2) (1). Se necessário, rode um pouco o veio à mão até o bloqueio engatar.

Acione a tecla de bloqueio do veio (2) apenas com a ferramenta parada.

- Alternativamente, também pode travar o veio com uma chave de bocas adicional.

- Solte a porca de capa (22) com a chave de bocas (21) (tamanho 17 mm e 24 mm) rodando para a esquerda (2).

- Introduza a fresa na pinça de aperto. A haste da fresa deve ser introduzida, no mínimo 20 mm, na pinça de aperto.

- Aperte a porca de capa (22) com a chave de bocas (21) (tamanho 17 mm e 24 mm) rodando para a direita. Solte a tecla de bloqueio do veio (2) e remova a chave de bocas adicional.

• Sem a manga de copiar montada, não insira fresas com um diâmetro superior a 50 mm. Estas fresas não passam através da placa de base.
  Nunca apertar a pinça de aperto com a porca de capa, enquanto não estiver montada uma fresa. Caso contrário, pode danificar a pinça de aperto.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira).

Material que contém asbesto só deve ser processado por pessoal especializado.

• Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu país.

Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.

Montar o adaptador de aspiração na unidade de imersão (ver figura B)

O adaptador de aspiração (23) pode ser montado com a união de mangueira para a frente ou para trás.

Com o adaptador da manga de copiar (34) inserido tem de montar, se necessário, o adaptador da manga de copiar rodado em 180°, para que o adaptador de aspiração (23) não toque na alavanca de desbloqueio (36).

Fixe o adaptador de aspiração (23) com os 2 parafusos serrilhados (24) na placa de base (5).

Para assegurar uma aspiração otimizada, é necessário que o adaptador de aspiração (23) seja limpo em intervalos regulares.

Montar o adaptador de aspiração (acessório) na unidade copiadora (ver figura C)

O adaptador de aspiração (26) pode ser montado com a união de mangueira para a frente ou para trás.

Com o adaptador da manga de copiar (34) inserido, fixe o adaptador de aspiração (26) com 2 parafusos serrilhados (24) à placa de base (5). Na utilização sem adaptador da manga de copiar (34) monte o anel intermédio (27) no adaptador de aspiração (26), como ilustrado na figuras.

Conectar a aspiração de pó

Insira uma mangueira de aspiração (∅ 35 mm) (25) (acessório) no adaptador de aspiração montado. Ligue a mangueira de aspiração (25) a um aspirador (acessório).

A ferramenta elétrica pode ser ligada diretamente a uma tomada de um aspirador universal Bosch com dispositivo de arranque remoto. Este é iniciado automaticamente quando se liga a ferramenta elétrica.

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Montar a proteção contra aparas (ver figura D)

Coloque a proteção contra aparas (3) pela frente na guia de forma a engatar. Para retirar segure lateralmente na proteção contra aparas e retire-a para a frente.

Funcionamento

▶ Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica.

Colocação em funcionamento

Pré-selecionar o número de rotações

Com a roda de ajuste para pré-seleção do número de rotação (17) pode pré-selecionar o número de rotações necessário mesmo durante a operação.

1-2 Número de rotações baixo
3-4 Número de rotações médio
5-6 Número de rotações elevado

Os valores representados na tabela são valores de referência. O número de rotações necessário depende do material e das condições de trabalho e pode ser determinado por tentativas.

Material Diâmetro da fresa	[mm]	Posição da roda de ajuste
Madeira de lei (Faia)	4-10	5-6
	12-20	3-4
	22-40	1-2
Madeira branda (Pinheiro)	4-10	5-6
	12-20	3-6
	22-40	1-3
Placas de aglomerado de madeira	4-10	3-6
	12-20	2-4
	22-40	1-3
Plásticos 4-15		2-3
	16-40	1-2
Alumínio 4-15		1-2
	16-40	1

Após um longo período de tempo a trabalhar com um número de rotações reduzido, deve deixar a ferramenta

24 | Português

elétrica a funcionar aprox. 3 minutos com o número de rotações máximo em vazio para a arrefecer.

Ligar/desligar

Antes de ligar, ajuste a profundidade de fresagem.

Para ligar a ferramenta elétrica, pressione ligeiramente a tecla de bloqueio e desbloqueio para o interruptor de ligar/desligar (20), depois pressione o interruptor de ligar/desligar (19) e mantenha-o premido.

Para bloquear a ferramenta elétrica, ligue a ferramenta elétrica e pressione a tecla de bloqueio e desbloqueio para o interruptor de ligar/desligar (20). Solte primeiro o interruptor de ligar/desligar (19) e depois a tecla de bloqueio e desbloqueio para o interruptor de ligar/desligar (20).

Para desligar ferramenta elétrica liberte o interruptor de ligar/desligar (19) ou, se este estiver bloqueado com o botão de fixação (20), pressione o interruptor de ligar/desligar (19) brevemente e depois liberte-o.

Constant-electronic

A Constant-Electronic mantém o número de rotações durante a marcha em vazio e sob carga quase que constante e assegura um desempenho de trabalho uniforme.

Arranque suave

O arranque suave eletrónico limita o binário ao ligar e aumenta a durabilidade do motor.

Ajustar profundidade de fresagem (ver figura E)

O ajuste da profundidade de fresagem só pode ser feito com a ferramenta elétrica desligada.

Para o ajuste aproximado, proceda da seguinte maneira:

- Coloque a ferramenta elétrica com a fresa montada sobre a peça a ser trabalhada.

- Ajuste o limitador escalonado (8) para o nível mais baixo; o limitador escalonado engata de forma percetível.

- Solte o parafuso serrilhado no batente de profundidade (9), para que seja possível mover o batente de profundidade (14) livremente.

- Prima a alavanca tensora para o travamento da profundidade de fresagem (12) no sentido de rotação ① e desloque a tupia lentamente para baixo, até que fresa (18) toque na superfície da peça. Solte novamente a alavanca tensora para o travamento da profundidade de fresagem (12), para fixar esta profundidade de imersão. Se necessário, pressione a alavanca tensora para o travamento da profundidade de fresagem (12) no sentido de rotação ②, para a fixar definitivamente.

- Pressione o batente de profundidade (14) para baixo, até que assente sobre o limitador escalonado (8). Coloque a corrediça com a marca de indexação (10) na posição 0 da escala de profundidades de fresagem (13).

- Coloque o batente de profundidade (14) na profundidade de fresagem desejada e aperte o parafuso de orelhas no batente de profundidade (9). Certifique-se de que a corrediça com a marca de indexação (10) não é reajustada.

- Pressione a alavanca tensora para o travamento da profundidade de fresagem (12) no sentido de rotação ① e desloque a tupia para a posição superior.

No caso de profundidades de fresagem maiores, deve efetuar vários passos de processamento com respetivamente menos remoção de aparas. Com a ajuda do limitador escalonado (8) pode dividir o processo de fresagem em vários níveis. Para tal ajuste a profundidade de fresagem desejada para o nível mais baixo do limitador escalonado e selecione para os primeiros passos de processamento níveis mais altos no início.

Depois de uma fresagem de teste, pode ajustar-se a profundidade de fresagem de forma precisa, rodando o botão giratório (16) para a medida desejada; rode para a direita para aumentar a profundidade de fresagem e rode para a esquerda para diminuir. A escala (15) serve de orientação. Uma volta corresponde a um curso de deslocamento de 1,5 mm, uma das marcas de divisão na margem superior da escala (15) corresponde a uma alteração do curso de deslocamento de aprox. 0,1 mm. O curso de deslocamento máximo é de ±16 mm.

Instruções de trabalho

▶ Proteger as fresas contra golpes e pancadas.

Sentido e processo de fresagem (ver figura F)

A fresagem deve ocorrer sempre no sentido oposto ao da rotação da fresa (18) (sentido contrário). Se fresar no mesmo sentido da fresa (sentido igual) a ferramenta elétrica pode fugir-lhe da mão.

Fresar com a unidade de imersão

Ajuste a profundidade de fresagem.

Coloque a ferramenta elétrica com a fresa montada sobre a peça a ser trabalhada e ligue a ferramenta elétrica.

Pressione a alavanca de desbloqueio para a função de imersão para baixo e desloque a tupia lentamente para baixo, até que a profundidade de fresagem ajustada seja alcançada. . Solte novamente a alavanca de desbloqueio para fixar esta profundidade de imersão.

Realizar o processo de fresagem com avanço uniforme.

Após terminar o processo de fresagem, deverá conduzir a tupia de volta para a posição mais alta.

Desligar a ferramenta elétrica depois de fresar.

Fresar com a unidade copiadora

Ajuste a profundidade de fresagem.

Ligar a ferramenta elétrica e aproximar do local a trabalhar. Realizar o processo de fresagem com avanço uniforme.

Desligue a ferramenta elétrica.

- Não depositar a ferramenta elétrica, antes que a fresa esteja completamente parada. Ferramentas de trabalho em funcionamento de inércia podem causar lesões.

Fresar com encosto auxiliar (ver figura G)

Para processar peças grande, como por exemplo ao fresar ranhuras, é possível fixar uma tábua ou uma ripa à peça a ser trabalhada, como encosto auxiliar e conduzir a tupia multifunções ao longo do encosto auxiliar. Na utilização da

unidade de imersão (38) conduza a tupia multifunções no lado achatado da placa deslizante ao longo do encosto auxiliar.

Ao fresar arestas ou formas sem limitador paralelo, é necessário que a ferramenta de fresagem esteja equipada com um espigão de guia ou com um rolamento de esferas.

Aproximar a ferramenta elétrica ligada lateralmente da peça, até o espigão de guia ou o rolamento de esferas da fresa assentar na aresta da peça a ser trabalhada.

Conduzir a ferramenta elétrica ao longo da aresta da peça. Assegurar um apoio no ângulo correto. Uma pressão demasiado alta pode danificar a aresta da peça.

Fresar com guia paralela (ver figuras H e I)

Introduza o limitador paralelo (28) com as barras de guia (30) na placa de base (5) e aperte-o com os parafusos (4) de acordo com a medida necessária.

Com os parafusos de orelhas (29) pode ajustar a guia paralela adicionalmente em função do comprimento.

Com o botão giratório (31), depois de soltar ambos os parafusos de orelhas (29) pode ajustar de forma precisa o comprimento. Uma volta corresponde a um curso de deslocamento de 2,0 mm, uma das marcas de divisão no botão giratório (31) corresponde a uma alteração do curso de deslocamento de aprox. 0,1 mm. Certifique-se de que a ponta da cavilha de centrar (32) encaixa na superfície do material.

Com a ajuda do carril limitador (33) pode alterar a superfície de apoio efetiva da guia paralela.

Conduzir a ferramenta elétrica ligada com avanço uniforme e pressão lateral ao longo da guia paralela na aresta da peça.

Fresar com roda guia (ver figura J)

Monte a roda guia (42), como ilustrado na figura.

Coloque a roda guia na borda da curva de uma placa.

Fresar com manga de copiar (ver figuras K-L)

Com a ajuda da manga de copiar (37) é possível transferir contornos de modelos ou escantilhões para as peças.

Selecionar a manga de copiar em função da espessura do escantilhão ou da peça. Devido à altura saliente da manga de copiar, o escantilhão tem de ter uma espessura mínima de 8 mm.

Para usar a manga de copiar (37) é preciso colocar primeiro o adaptador da bucha copiadora (34) na placa deslizante (6).

Coloque o adaptador da manga de copiar (34) por cima na placa deslizante (6) e fixe-o com os 2 parafusos de fixação (35). Certifique-se de que a alavanca de destravamento para o adaptador da manga de copiar (36) pode ser movida livremente.

Desloque a alavanca de destravamento (36) no sentido da seta e coloque a manga de copiar (37) por baixo no adaptador da manga de copiar (34). Os cames de codificação têm de encaixar de forma percetível nos entalhes da manga de copiar (37).

Verifique a distância entre o centro da fresa e o rebordo da manga de copiar (ver "Centre a placa de base (ver figura N)", Página 25).

Escolher uma fresa com um diâmetro inferior ao diâmetro interno da manga de copiar.

Processo de fresagem

Nota: Certifique-se de que a fresa (18) está sempre saliente da placa de base (5). Não danificar o escantilhão ou a peça de trabalho.

Aproxime a ferramenta elétrica ligada com a manga de copiar (37) ao escantilhão.

Na utilização da unidade de imersão (38): pressione a alavanca de desbloqueio para a função de imersão para baixo e desloque a tupia lentamente para baixo, até que a profundidade de fresagem ajustada seja alcançada. Solte novamente a alavanca de desbloqueio para fixar esta profundidade de imersão.

Conduza a ferramenta elétrica com a manga de copiar (37) saliente, pressionando lateralmente, ao longo do escantilhão.

Centre a placa de base (ver figura N)

Para que a distância entre o centro da fresa e o rebordo da manga de copiar seja uniforme, se for necessário, é possível centrar a manga de copiar (37) e a placa deslizante (6) entre elas.

Na utilização da unidade de imersão (38): pressione a alavanca de desbloqueio para a função de imersão para baixo e desloque a tupia lentamente para baixo, até que a profundidade de fresagem ajustada seja alcançada. Solte novamente a alavanca de desbloqueio para fixar esta profundidade de imersão.

Solte os parafusos de fixação (39) cerca de 2 voltas de forma a que possa movimentar a placa de base (6) livremente.

Coloque o punção de centragem (40) da forma ilustrada na figura no encabadouro. Aperte a porca de capa à mão, de forma a que o punção de centragem ainda se mova livremente.

Aline o punção de centragem (40) e a manga de copiar (37) deslocando ligeiramente a placa de base (6) entre eles.

Volte a apertar os parafusos de fixação (39).

Retire o punção de centragem (40) do encabadouro.

Na utilização da unidade de imersão (38): pressione a alavanca de desbloqueio para a função de imersão e conduza a tupia para a posição superior.

Fresar com tampa de aspiração (ver figuras O-P)

Para processar arestas pode usar adicionalmente a tampa de aspiração (41).

Fixe a tampa de aspiração (41) com os 2 parafusos à placa de base (5). A tampa de aspiração (41) pode ser fixa em 3 diferentes posições, tal como ilustrado na figura.

Para o processamento de áreas planas lisas volte a retirar a tampa de aspiração.

Use o adaptador FSN-OFA (1 600 Z00 00G).

26|中文

Manutenção e assistência técnica

Manutenção e limpeza

• Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
  Em condições de utilização extremas utilize sempre, se possível, um sistema de aspiração. Limpe frequentemente as aberturas de ventilação com um pincel e interconecte um disjuntor de corrente de avaria (PRCD). Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica.

Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.

Serviço pós-venda e aconselhamento

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Você pode encontrar nossos endereços de serviço e links para serviço de reparo e pedido de peças de reposição em: www.bosch-pt.com/serviceaddresses

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caráterísticas do produto.

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo doméstico!

中文

安全规章

电动工具通用安全警告

警告！
